【UML2】【业务建模】【应用题】

UML2-业务建模-应用题

注：本文基于《UML2面向对象分析与设计》（第2版）谭火彬编著 整理

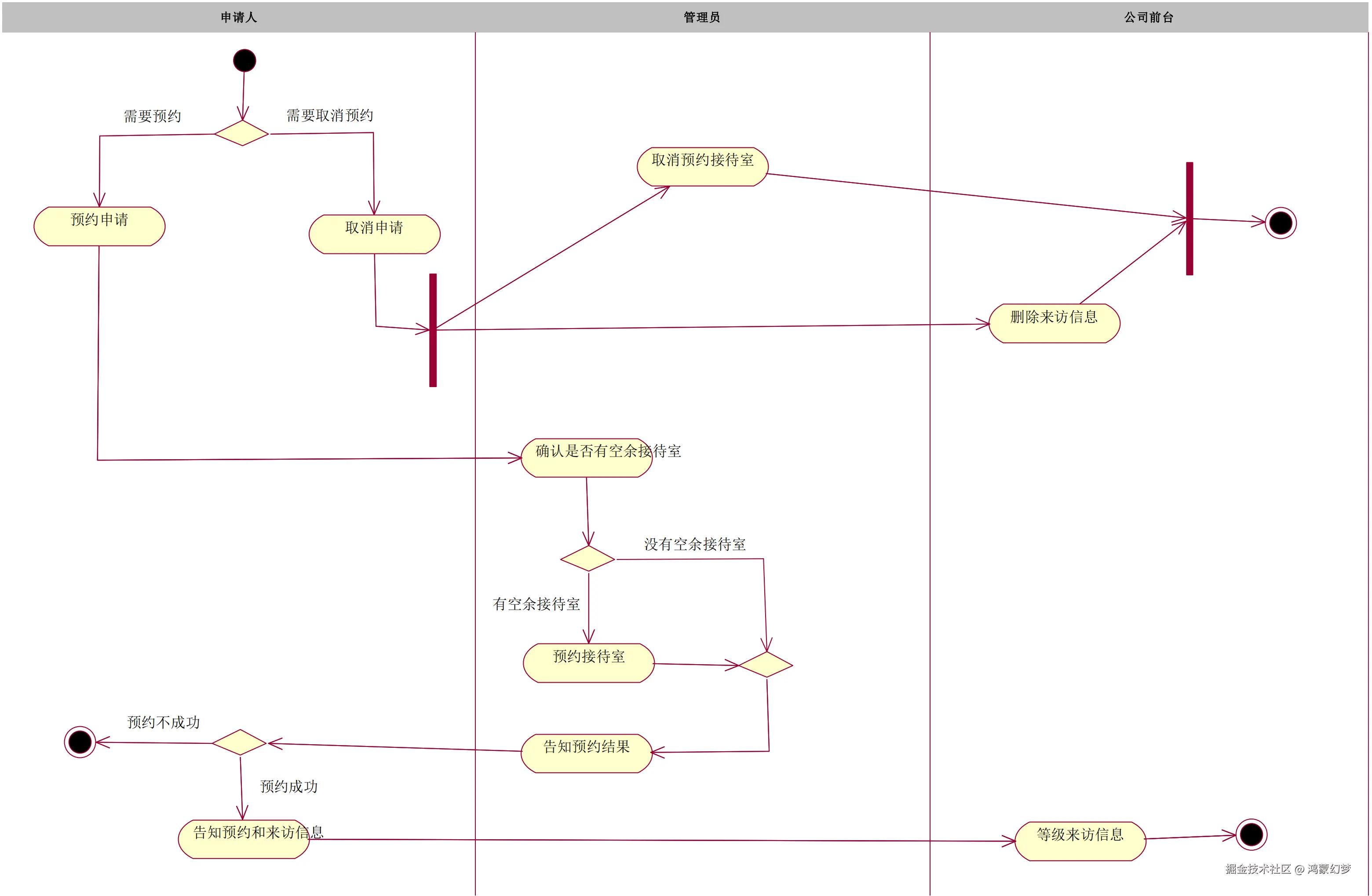

1. 某公司接待访客的流程如下所述。

1. 公司接待室的使用由专门的管理员来管理，申请人首先进行预约申请。管理员确认是否有空余的接待室，如果有，则预约该接待室；如果没有，则预约不成功。预约结束后，管理员告知申请人预约结果。

2. 预约成功后，申请人告知公司前台预约和来访信息，由公司前台负责登记来访者姓名、时间和使用的接待室等来访信息。

3. 如果取消预约，则申请人分别与管理员和公司前台进行联系，由管理员取消接待室的预约，公司前台删除已登记的来访信息。

   根据该业务流程描述，完成的活动图。

答案：

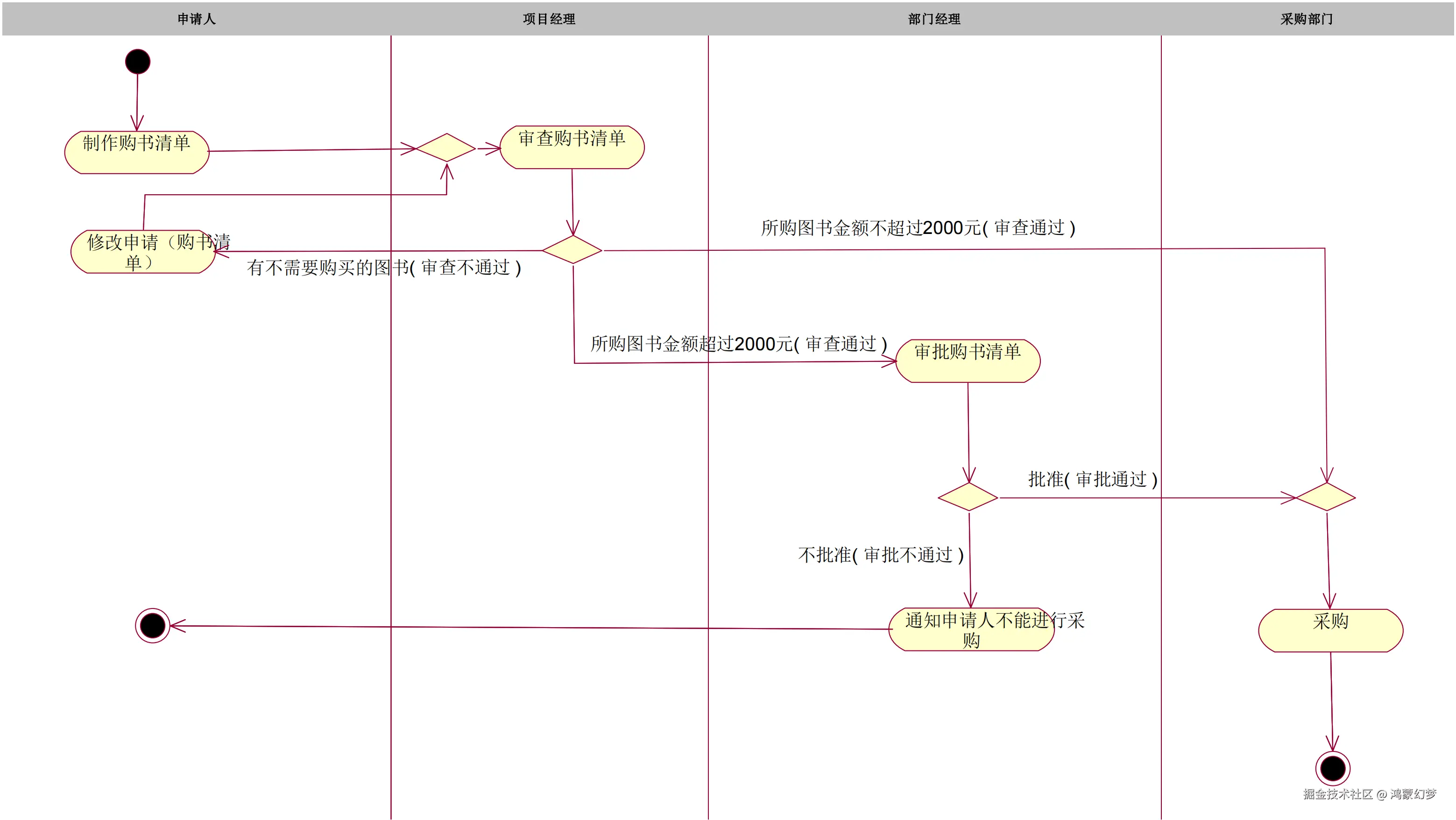

2. 某公司的图书采购申请业务描述如下。

1. 申请人制作购书申请单，然后交给项目经理进行审查。

2. 项目经理审查是否所有图书都需要购买，如果有不需要购买的图书，则通知申请人修改申请；如果所购图书金额超过2000元，则需要部门经理审批，否则直接提交采购部门。

3. 部门经理批准后提交采购部门进行采购，如果不批准，则通知申请人不能进行采购。

   请根据该业务流程描述，绘制该业务的活动图。

答案：
