1. 概述

上一节介绍了瑞萨的环境搭建和用keil点亮了一个led
不知道大家有没有把openMV IDE也搭建起来呢

本文主要介绍用openMV IDE实现visionboard的HelloWorld 既然是vision board 即视觉板子
那这个halloworld必然是和眼睛相关
那这一节我们就来实现visionboard的第一个人脸检测项目把

2. 下载visionboard的SDk

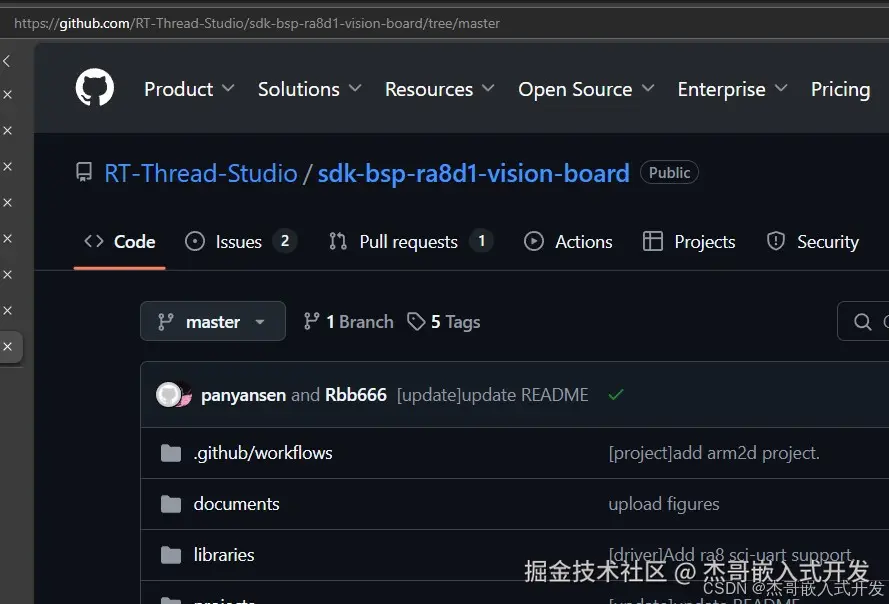

下载vision board源码仓库
vision board Gitee 仓库-->
vision board Github 仓库-->
在这里插入图片描述

3. R7的openmv固件编译

打开visionboard的openMV固件源码工程
在你下载好的仓库的如下位置：
sdk-bsp-ra8d1-vision-board\projects\vision_board_openmv

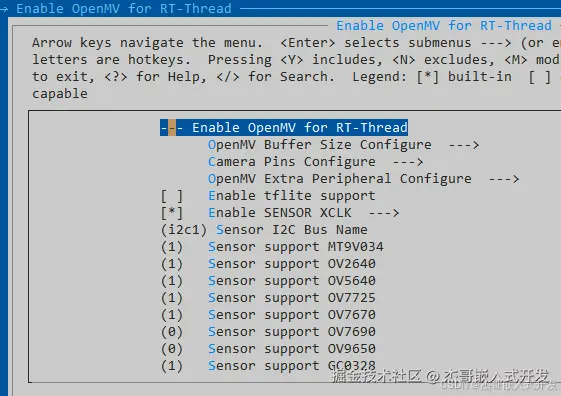

用ENV工具打开openMV固件源码工程的menuconfig配置情况
啥也不用改不过我看了一些文章说可以把TFLite裁剪掉这样编译速度快一点
在这里插入图片描述

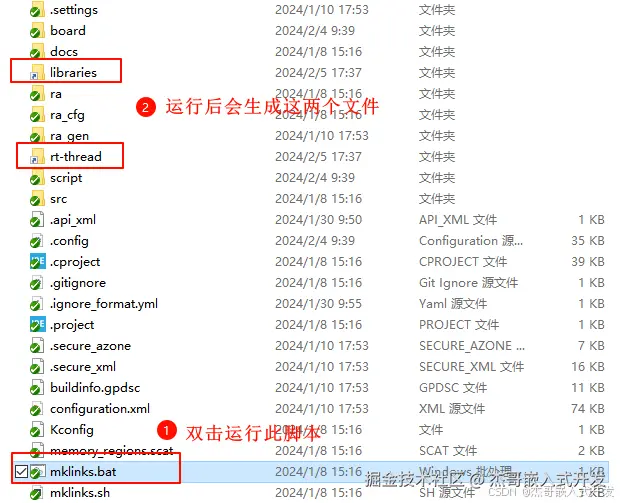

保存后退出来，双击 mklinks.bat 文件，
执行脚本后会生成 rt-thread、libraries 两个文件夹
在这里插入图片描述

之后打开keil工程编译就行
切记是全编译哈
不过应该会有很多警告
如果你发现有特别多error
那就是上一步没做

4. R7的openmv固件烧录

下一步烧录编译好的openMV固件程序
接的是USB-DBG口
这时候你的电脑设备管理器
的端口会有一个USB串行设备
和我的电脑文件夹里有一个DAPLink新磁盘
在这里插入图片描述

点击keil的烧录按键
在这里插入图片描述

烧录过程也挺慢的
结束后把USB-OTG接口接到电脑
设备管理器会有一个OpenMV Cam USB COM Port
在这里插入图片描述

还记的上次安装的openMV IDE吗
打开他
看左下角
会检测到你连接了OpenMV设备
在这里插入图片描述

5. OpenMV_HelloWorld例程

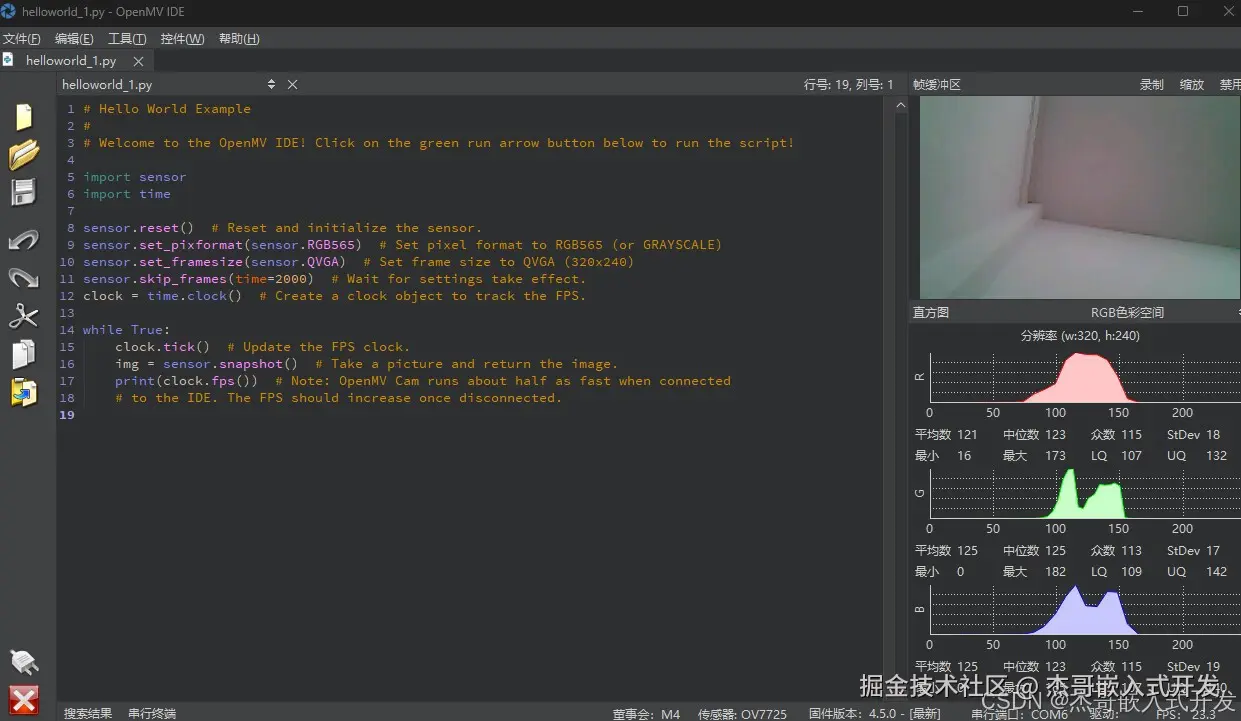

点击链接点击下面箭头运行你的第一个openMV hello world程序
他会把摄像头数据传回IDE
然后你就可以看到摄像头的拍摄内容了
在这里插入图片描述

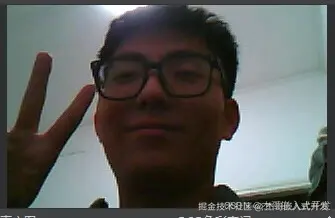

展示一下小杰学长的绝世容颜吧
记住这个yeah！！！
在这里插入图片描述

到此visionboard+openMV的基础环境搭建算得上是基本完毕

但是本帅是不可能就这么水完本章节教程的
所以下面讲带大家做一个基础的人脸检测
我先找找相关资料博客
肯定有自带的库不需要自己做什么移植了
let's go!!!

6. OpenMV_API开发

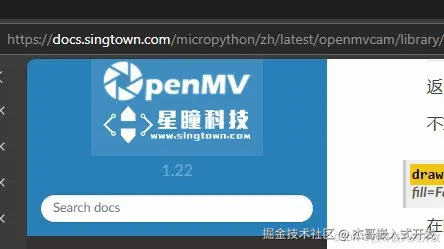

首先找到OpenMV的官方API文档-->

写代码的时候查API怎么用包括参数的相关调整
在这里插入图片描述

7. Haar特征

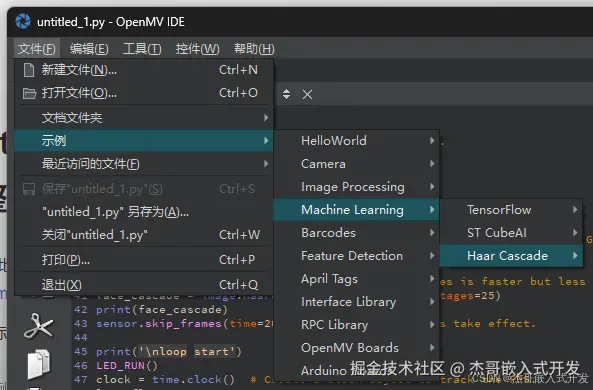

第二步看看openMV的官方例程
在这里插入图片描述

haar是什么我也忘了哈哈哈哈
之前写机器学习基础的时候有讲过
好像是只能正脸
无数前辈总结出来的人脸的线性特征向量
眉眼横着的鼻子竖着的以及嘴的
三者之间的相对关系

大概是这些
那么从这些haar的特点也能看出来他的缺点
所以为了防止大家对机器视觉产生兴趣

哈哈哈哈哈
因为确实难就业
但是好玩

没必要深究这些算法
别忘了你是冲着学嵌入式来的
把头扎进去算法
路就变长了

大家先用起来

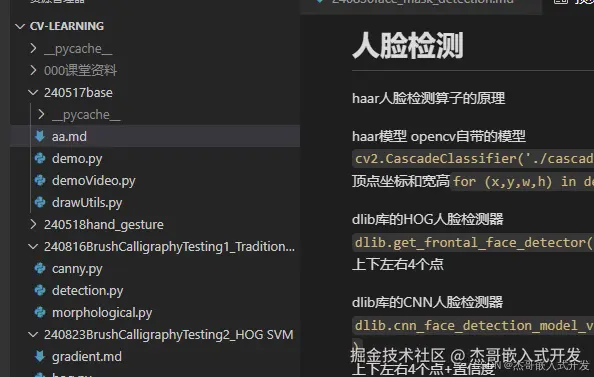

后面我会陆续把我之前写的机器学习的博客一一释放出来
在这里插入图片描述

8. 手把手写代码

还有helloworld,blinky,pin_control等相关例程
到时候都会遇到
代码比较枯燥，就不一一打开给大家看了
因为haar的人脸检测代码最后显示出来是灰度图
不舒服我给代码改成彩色显示
包括LED也用起来
到时候根据不同状态显示led灯
废话不多说，贴代码：

import sensor
import time
import image
import machine

print("app start")

led_run = machine.LED("LED_GREEN")
led_shot = machine.LED("LED_RED")
led_find = machine.LED("LED_BLUE")

led_shot.on()
led_find.on()
led_run.on()

def LED_RUN():
    led_shot.off()
    led_find.off()
    led_run.on()

def LED_FIND():
    led_find.on()
    led_shot.off()
    led_run.off()

def LED_SHOT():
    led_find.off()
    led_shot.on()
    led_run.off()

#buttom_1 = machine.Pin()

sensor.reset()  # Reset and initialize the sensor.
# Sensor settings
sensor.set_contrast(3)
sensor.set_gainceiling(16)

# HQVGA and GRAYSCALE are the best for face tracking.
sensor.set_framesize(sensor.HQVGA)
sensor.set_pixformat(sensor.RGB565)  # Set pixel format to RGB565 (or GRAYSCALE)
sensor.skip_frames(time=2000)  # Wait for settings take effect.

# Load Haar Cascade
# By default this will use all stages, lower satges is faster but less accurate.
face_cascade = image.HaarCascade("frontalface", stages=25)
print(face_cascade)

print('loop start')
LED_RUN()
loop_flag = True
clock = time.clock()  # Create a clock object to track the FPS.
while loop_flag is True :
    clock.tick()  # Update the FPS clock.
    img = sensor.snapshot()  # Take a picture and return the image.
    img_gray = img.copy().to_grayscale()

    # Find objects.
    # Note: Lower scale factor scales-down the image more and detects smaller objects.
    # Higher threshold results in a higher detection rate, with more false positives.
    objects = img_gray.find_features(face_cascade, threshold=0.75, scale_factor=1.25)

    if objects:
        LED_FIND()
        # Draw objects
        for r in objects:
            img.draw_rectangle( r, color=(0,255,0))
    else:
        LED_SHOT()

#    print(clock.fps())  # Note: OpenMV Cam runs about half as fast when connected
    # to the IDE. The FPS should increase once disconnected.

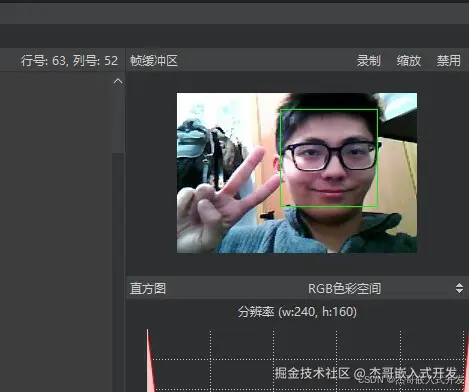

附上显示结果
依然是我的帅照
尽量在顺光的地方拍脸
在这里插入图片描述

9. 结语

我有搜到相关博客说tflite也自带人脸检测和跟踪
我下周空了对比一下两个人脸检测的帧率
哪个好用,用哪个
不过visionboard确实有点奇怪
上面这个被我改完的例程
我下午把他放着在那跑
IDE上显示到将近40帧
后面又没了，神奇
搞不懂为啥
下周见
