图形变换之translate

城市牛马人
47 阅读4分钟

官网链接：translate

1. 概述

translate是鸿蒙系统提供的一种通用属性，用来做组件的平移，可以在x, y, z三个方向上对组件进行平移处理，使之达到想要的效果。

2. translate属性

2.1. 语法参数

translate(value: TranslateOptions)

参数：

参数名类型必填说明
valueTranslateOptions是可使组件在以组件左上角为坐标原点的坐标系中进行移动（坐标系如下图所示）。其中，x，y，z的值分别表示在对应轴移动的距离，值为正时表示向对应轴的正向移动，值为负时表示向对应轴的反向移动。移动距离支持数字和字符串（比如'10px'，‘10%’）两种类型。默认值:{x: 0,y: 0,z: 0}单位：vp**说明：**z轴方向移动时由于观察点位置不变，z的值接近观察点组件会有放大效果，远离则缩小。

TranslateOptions：

名称类型必填说明
xnumberstring否x轴的平移距离。
ynumberstring否y轴的平移距离。
znumberstring否z轴的平移距离。

2.2. 原理详解

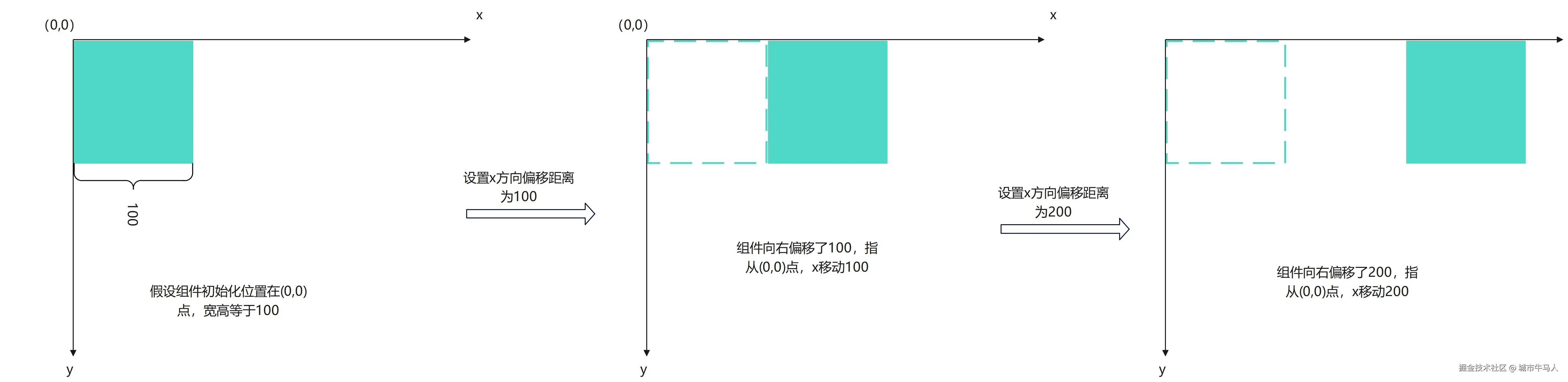

translate的移动是相对组件初始化的左上角坐标而言，每一次的移动，都是从初始左上角计算，而不是从上一次移动后的位置计算，如下图所示：

在图中可以看到，组件每次的移动都是根据组件初始化的位置(0,0)的偏移量，而非基于上一次的偏移之后的移动。

那么如果组件的坐标不在(0,0)点呢？其实都是一样的，不管组件的初始坐标在哪里，组件的移动都是基于自身的初始坐标在移动，但是需要保证所有的坐标值是在同一个坐标系中的换算。

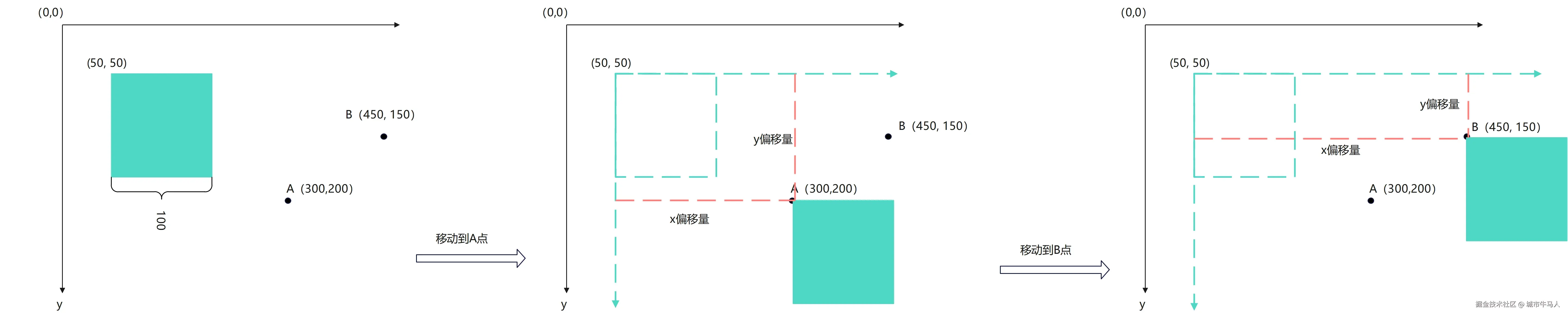

如下，在同一个坐标系下, 将组件从起始点，分别移动到A，B点偏移量的计算

如图，组件的初始位置为(50, 50), A点位置(300, 200), B点位置(450, 150)

组件移动到A的位置偏移量计算：

translateX = 300 - 50 = 250

translateY = 200 -50 = 150

组件移动到B位置偏移量计算：

translateX = 450 - 50 = 400

translateY = 150 - 50 = 100

如上所述，组件的每次移动都是相对于起初始的左上角的位置而言，左上角的坐标不随translate的改变而改变。(组件的位置可以使用position属性进行初始化)

2.3. Demo样例

根据以上组件移动到A，B点为例，写demo来看一下显示的效果

@Component
struct TranslateView {
  @State translateInfo: TranslateInfo = new TranslateInfo()
  private componentLeftPoint: Position = { x: 50, y: 50 }
  private pointA: Position = { x: 300, y: 200 }
  private pointB: Position = { x: 450, y: 150 }

  build() {
    Stack() {
      Text('A')
        .position({ x: this.pointA.x, y: this.pointA.y as number - 20 })
      Shape() {
        Circle({ width: 8, height: 8 })
      }
      .position(this.pointA)
      Text('B')
        .position({ x: this.pointB.x, y: this.pointB.y as number - 20 })
      Shape() {
        Circle({ width: 8, height: 8 })
      }
      .position(this.pointB)


      Image($rawfile('litte_car.png'))
        .width(100)
        .height(100)
        .position(this.componentLeftPoint)
        .translate({
          x: this.translateInfo.x,
          y: this.translateInfo.y,
          z: this.translateInfo.z
        })
        .border({ width: 1, color: Color.Red })
        .animation({ duration: 2000 })

      Row({ space: 10 }) {
        Button('translateA')
          .onClick(() => {
            this.translateInfo.x = this.pointA.x as number - (this.componentLeftPoint.x as number);
            this.translateInfo.y = this.pointA.y as number - (this.componentLeftPoint.y as number);
          })
        Button('translateB')
          .onClick(() => {
            this.translateInfo.x = this.pointB.x as number - (this.componentLeftPoint.x as number);
            this.translateInfo.y = this.pointB.y as number - (this.componentLeftPoint.y as number);
          })
      }
      .position({ x: 0, y: 200 })
    }
    .border({ width: 1, color: Color.Green })
    .width(600)
    .height(350)
  }
}

class TranslateInfo {
  public x: number = 0;
  public y: number = 0;
  public z: number = 0;
}

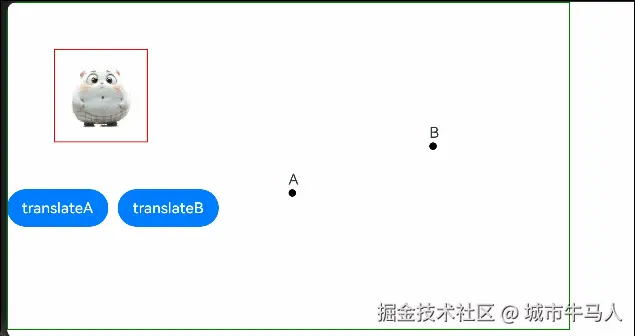

从起始位置移动到A点：

从起始位置移动到B点：

先移动到A，接着移动到B：

可以看到，从显示效果上，组件先移动到A，在移动到B，好像是从A移动到B点，实际上在计算B点的偏移值时，还是用组件左上角和B点坐标计算，而不是A和B的坐标点计算。

2.4. Z轴的平移

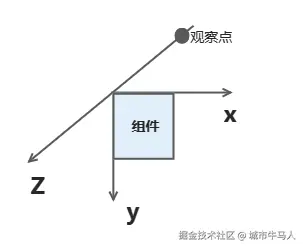

z轴的方向是由屏幕外向屏幕里，而人的观察点是在屏幕外的，所以，在Z轴正向移动时，看到的现象是组件越来越小，而在Z轴的负向移动时，看到组件越来越大。所以远离观察点，组件会变小，接近观察点，组件会变得

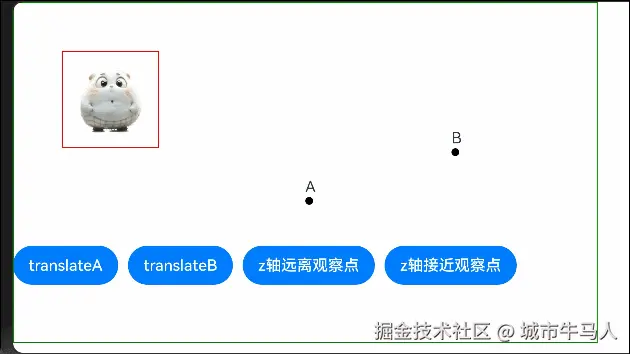

如下，将组件在Z轴的正向和负向上分别移动100，看一下显示的效果

Button('z轴远离观察点')
  .onClick(() => {
    this.translateInfo.z = 100
  })
Button('z轴接近观察点')
  .onClick(() => {
    this.translateInfo.z = -100
  })

可以看到，在Z轴的正向移动是时，组件变小，在负向移动时，组件变大。Z轴的变换，也在再次说明了每次变换的偏移量是相对初始左上角的坐标(初始z = 0)

3. 总结

对于属性translate，只有x, y, z三个方向的变量控制，相对比较简单，只要记住，每次移动偏移量都是从组件的左上角坐标偏移到对应的位置即可。
