HDFS关键设计和优势

分布式存储系统基本概念

  • 01.容错能力：能够处理绝大部分异常场景，例如服务器宕网络异常、磁盘故障、网络超时等。机，、
  • 02.一致性模型：为了实现容错，数据必须多副本存放，一致 性要解决的问题是如何保障这多个副本的内 容都是一致的
  • 03.可扩展性：分布式存储系统需要具备横向扩张scale-out的能力
  • 04.节点体系：常见的有主从模式、对等模式等，不管哪种模式，高可用是必须的功能。数据放置系统是由多个节点组成，数据是多个副本存放时，需要考虑数据存放的策略。
  • 06.单机存储引擎：在绝大部分存储系统中，数据都是需要落盘持久化，单机引擎需要解决的是根据系统特点，如何高效得存取硬盘数据。

一、NameNode 目录树设计

fsimage(文件系统镜像)

  • 文件系统目录树
  • 完整的存放在内存中
  • 定时存放到硬盘上
  • 修改是只会修改内存中的目录树

EditLog(编辑日志)

  • 目录树的修改日志
  • client更新目录树需要持久化EditLog后才能表示更新成功
  • EditLog可存放在本地文件系统，也可存放在专用系统上
  • NameNode HA方案一个关键点就是如何实现EditLog共享

fsimage 和 EditLog 紧密相关

  • 初始状态下，NameNode 会创建一个初始的 fsimage 文件，记录当时文件系统的初始状态（可能是一个空的文件系统或者是在格式化等操作后形成的初始结构）。
  • 随着文件系统的运行，各种操作不断发生，EditLog 不断累积这些操作记录。当达到一定条件（如经过一定时间间隔、EditLog 达到一定大小等），NameNode 会基于当前的 fsimage 和 EditLog 中的所有记录，通过一个合并（checkpoint）过程生成一个新的 fsimage，这个新的 fsimage 将反映出经过一系列操作后的最新文件系统状态，同时原来的 EditLog 可以被清空（或进行合适的归档处理），以便重新开始记录后续的操作。
  • 这种设计使得 NameNode 能够高效地管理文件系统元数据，既能够通过 fsimage 快速恢复到某个已知状态，又能够通过 EditLog 准确记录期间发生的所有变化，从而保证文件系统在长期运行过程中始终保持元数据的准确和完整。

二、NameNode 副本放置

数据块信息维护

  • 目录树保存每个文件的块id
  • NameNode维护了每个数据块所在的节点信息
  • NameNode根据DataNode汇报的信息动态维护位置信息
  • NameNode不会持久化数据块位置信息

数据放置策略

  • 新数据存放到哪写节点
  • 数据均衡需要怎么合理搬迁数据
  • 3个副本怎么合理放置

三、DataNode 设计

数据块的硬盘存放

  • 文件在NameNode已分割成block
  • DataNode以block为单位对数据进行存取

启动扫盘

  • DataNode需要知道本机存放了哪些数据块
  • 启动时把本机硬盘上的数据块列表加载在内存中

四、Client 读写流程异常处理

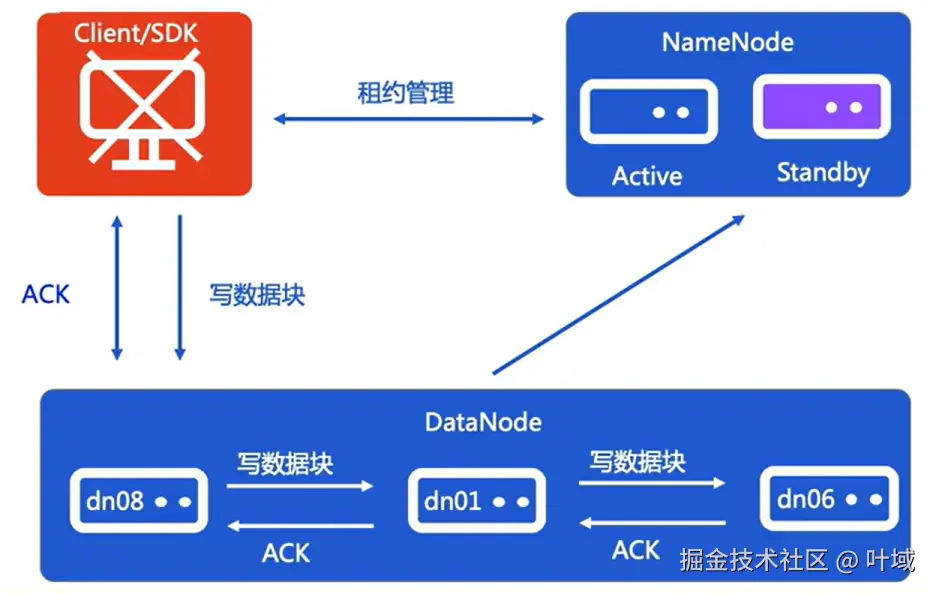

1. HDFS 写异常处理Lease Recovery


租约 : Client 要修改一个文件时需要通过NameNode 上锁，这个锁就是租约(Lease)

情景: 文件写了一半，client 自己挂掉了，可能产生的问题

  • 副本不一致
  • Lease无法释放

解决方法: Lease Recovery(租约恢复)

  • 比较系统中三个副本内容大小长度，长度不一样选择最小的，更新，返回给namenode

  • 客户端拿到后续租，10分钟后没续约namenode判断已死，将租约强制回收

2. HDFS 写异常处理Pipeline Recovery


情景: 文件写入过程中，DataNode 侧出现异常挂掉了,

异常出现的时机:

  • 创建连接时
  • 数据传输时
  • complete阶段

解决方法: Pipeline Recovery(管道恢复)

  • 创建连接时：当创建连接时 DataNode 异常挂掉，客户端与 NameNode 的通信会检测到连接失败。NameNode 会依据可用 DataNode 资源重新规划数据传输管道，选其他健康 DataNode 替代，新管道构建成功后更新相关状态记录，以确保数据能继续传输
  • 数据传输时：数据传输时若 DataNode 挂掉，上游 DataNode 会察觉传输中断。客户端先尝试局部修复管道，跳过故障节点与下一个健康 DataNode 重连形成新路径。若局部修复不够，会告知 NameNode 调整整个管道。同时要处理数据一致性问题，保证已传数据后续不出差错。
  • complete阶段：在 complete 阶段 DataNode 异常挂掉，会确认完成状态异常。先对已传数据进行完整性检查，若有不完整或损坏情况，视情况利用其他副本修复或重建。完成相关工作后更新状态记录并重新确认文件写入是否真正完成，保障文件系统稳定运行。

3. Client 读异常处理


请景: 读取文件的过程，DataNode 侧出现异常挂掉了 解决方法: 节点 Failover

  • 客户端与故障 DataNode 连接中断后反馈给 NameNode，NameNode 选健康节点替换故障节点，通知客户端重定向数据读取到新节点并更新相关状态记录。

增强情景: 节点半死不过，读取很慢

  • 客户端或 NameNode 监测到 DataNode 读取很慢，NameNode 综合考虑决定是否进行 Failover，若进行则选健康节点替换，通知客户端重定向数据读取到新节点，之后 NameNode 还会做后续优化及更新状态记录。

五、HDFS 旁路系统


异步去解决可能出现的问题

  • HDFS 的 Balancer 主要负责对 DataNode 的容量进行均衡处理，以保障集群存储资源的合理分配。
  • HDFS 的 Mover 着重于确保副本放置严格符合相关策略要求，维持副本布局的规范性和有效性。

六、HDFS 控制面建设

可观测性设施

  • 指标埋点
  • 数据采集
  • 访问日志
  • 数据分析

运维体系建设

  • 运维操作需要平台化
  • NameNode 操作复杂
  • DataNode 机器规模庞大
  • 组件控制面 API
