内容来自微信公众号：小小光08
目镜的作用是把物镜所成的实像进行二次放大，成像于无穷远或明视距离处，供眼睛观察。
现在，目镜设计已经非常成熟了，一般情况下，只需要根据视场角的要求来选择目镜的类型，再根据线视场（即视场光阑直径）对原型设计进行焦距缩放。
入瞳与第一片透镜的间距（入瞳距）LP，也称为镜目距或眼点距（eye relief）。
镜目距LP与焦距之比
目镜是短焦距、大视场、小孔径系统，设计时主要考虑轴外像差。
设计指标：
一个长镜目距目镜的技术指标：
设计流程：

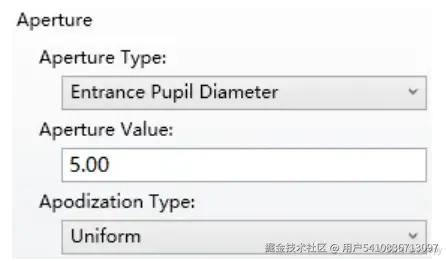

在系统通用对话框中设置孔径。
在孔径类型中选择“Entrance Pupil Diameter”，并根据设计要求输入“5”；
编辑
在波长设定对话框中，选择“F.d.C”，如下图：
编辑LDE的结构参数，如下图：

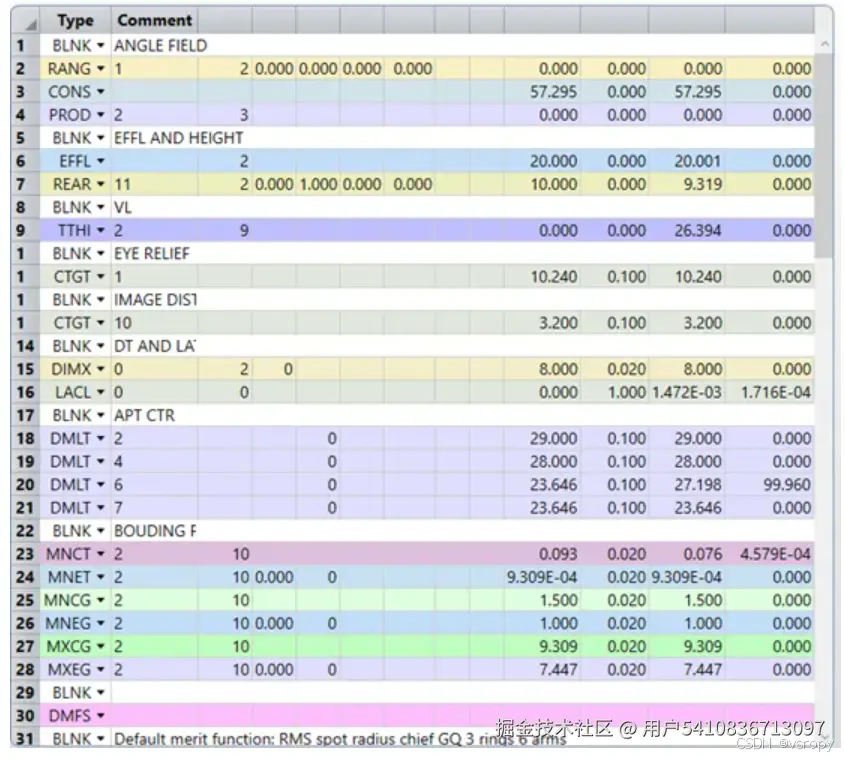

编辑查看MFE的设置，如下图：
编辑CONS：常量值。这用于输入常量值，以便在其他操作数计算中使用。该值将与目标值相同。
PROD：两个操作数 （Op#1 X Op#2） 的乘积
REAR：在 Surf 定义的表面上以镜头单位表示的真实光线径向坐标，波长由 Wave 定义
CTGT：中心厚度大于
DIMX：最大畸变
LACL:横向颜色。对于聚焦系统，这是由 Minw 和 Maxw 定义的两个极端波长的近轴主光线截距之间的 y 距离，以透镜单位测量。对于无焦系统，这是由 Minw 和 Maxw 定义的两个极端波长的近轴主光线之间的无焦模式单位之间的夹角。
DMLT:直径小于.Clear Semi-Dia 值。直径只是所选半直径值的两倍
（1）轴外像差
对于目镜来说，主要像差为轴外像差，如畸变、倍率色差等，所以需要在MFE中加入相关操作数，并设置目标值和权重。编辑
DIMX操作数，控制最大畸变。
LACL操作数，控制倍率色差。
（2）主光线轮廓控制
目镜的大视场主光线弯曲得很厉害，优化时容易造成光线从系统中溢出，所以有必要控制各个面光线的实际孔径，在MFE中，用DMLT操作数控对各个面的最大光线高度进行限定。
编辑
（3）镜目距下限控制
用CTGT操作数给出镜目距的下限，并设置权重。
编辑
（4）BFL下限控制
用CTGT操作数给出BFL的下限，并设置权重。
