Cesium RTree空间索引建立

一、RTree的概念

RTree（又叫R树）是一种用于空间数据索引的树形数据结构。RTree广泛应用于地理信息系统（GIS）、计算机图形学、数据库等领域，尤其是在需要对多维空间数据（如二维或三维坐标数据）进行高效查询时。RTree能够有效支持范围查询、邻近查询等操作，并能处理点、矩形、线段等不同形式的空间对象。

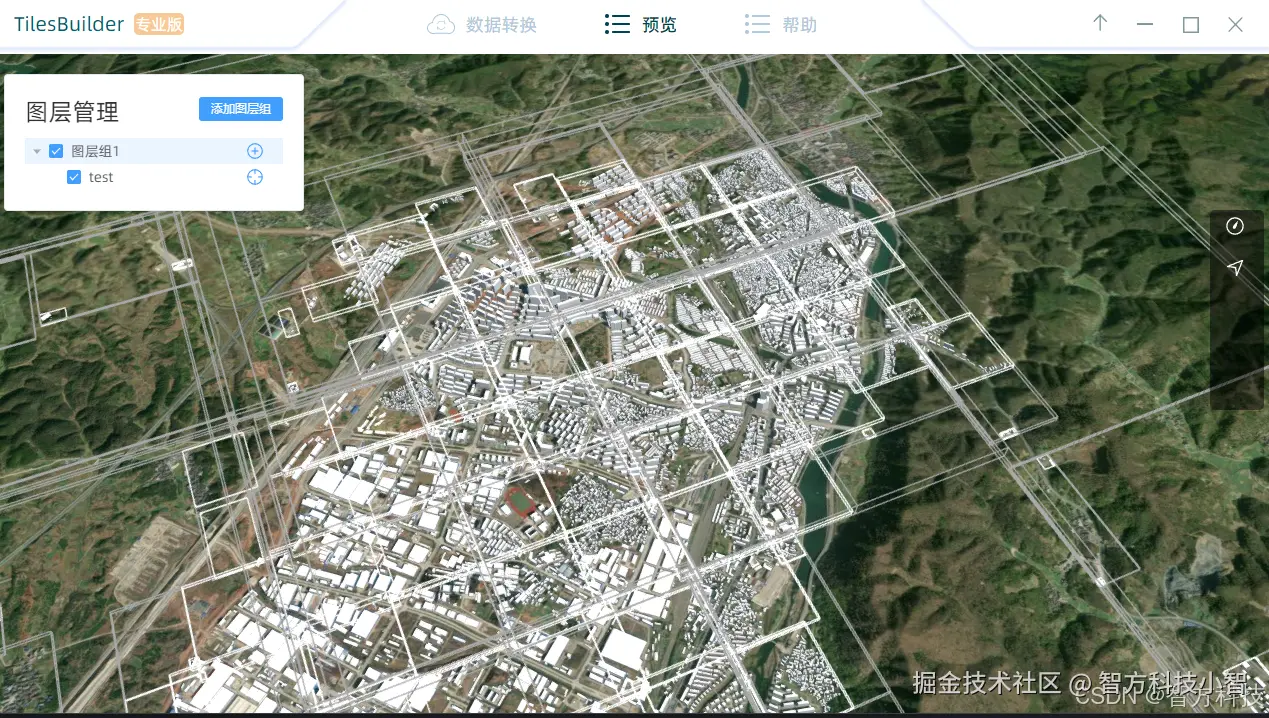

TilesBuilder： TilesBuilder提供一个高效、兼容、优化的数据转换工具，一站式完成数据转换、数据发布、数据预览操作。

请添加图片描述

1.1 RTree的基本思想

RTree是基于树结构的空间索引，它将空间对象组织成具有包围盒（Bounding Box）属性的树节点，并根据这些包围盒构建父子关系。RTree的节点既可以是叶子节点，也可以是非叶子节点。非叶子节点保存其子节点的最小包围盒（MBR，Minimum Bounding Rectangle），而叶子节点则直接保存空间对象（如矩形、多边形等）及其对应的包围盒。

RTree的核心特性：

分层结构：RTree通过多层节点（通常是树的层次）来组织空间对象，使得大规模空间数据的查询更加高效。
包围盒：每个节点保存一个最小的包围盒，这些包围盒可以覆盖节点内的所有空间对象。查询时，包围盒可以迅速过滤掉不可能与查询区域相交的对象。
动态更新：RTree支持动态插入和删除空间对象，这使得它在处理动态空间数据时特别有效。

1.2 RTree的工作原理

RTree通过将空间数据切分并组织成树形结构，使得空间查询变得高效。在构建RTree时，空间数据首先根据空间位置进行划分，将相邻或相近的空间对象聚集在一起，并为这些对象分配一个包含其所有空间数据的包围盒。然后，这些包围盒继续被组织成更高层次的节点，并以此类推，直到构建出一棵完整的树。

RTree常见的操作包括：

范围查询：查找与指定区域相交的所有空间对象。
邻近查询：查找离给定空间对象最近的其他对象。
插入：将一个新的空间对象插入到树中，并确保树的平衡性。
删除：删除树中的某个空间对象，并对树结构进行调整。

二、RTree的实现

RTree的实现通常依赖于几个关键的算法和数据结构，包括节点的分割、包围盒的计算以及树的平衡性维护。以下是RTree的一个简化实现步骤：

2.1 节点的结构

RTree的每个节点可以包含若干个空间对象（在叶子节点中）或者最小包围盒（在非叶子节点中）。每个节点有以下信息：

最小包围盒（MBR）：对于每个非叶子节点，它存储着一个包围盒，包含所有子节点的空间范围。
子节点指针：对于非叶子节点，指向下一级节点的指针。

在叶子节点中，每个条目保存空间对象的具体信息（如坐标和其他属性）。

2.2 节点的插入与分裂

插入操作：在插入一个新的空间对象时，首先需要找到一个适合放置该对象的叶子节点。如果叶子节点有足够的空间容纳该对象，则将其加入；否则，需要对该节点进行分裂，将空间对象重新分配到新节点中。
分裂操作：分裂操作通常是在节点满了时进行的。分裂节点的目的是保持树的平衡，使得查询操作依然高效。分裂时，需要选择一种分配策略，如最小重叠分配或最小面积分配，使得分裂后的两个子节点的空间重叠最小或最小化包围盒的面积。

2.3 查询操作

范围查询：范围查询是RTree中最常见的操作之一。查询时，首先从树的根节点开始，根据包围盒的相交性递归搜索各个子节点，直到找到与查询区域相交的所有叶子节点。
邻近查询：邻近查询则是查找与指定空间对象距离最小的其他空间对象。在RTree中，可以通过计算包围盒的最小距离来加速查询。

2.4 删除操作

删除操作较为复杂，因为删除节点后可能会导致树的不平衡。因此，在删除操作后需要重新调整树结构，保持树的高度和结构。

三、RTree与Cesium的结合

在Cesium中，RTree可以用来优化空间数据（如3D模型、地理位置、标记等）的查询操作，尤其是在处理大规模地理数据时。Cesium是一个用于渲染全球三维地图的开源WebGL库，能够处理大量的空间数据，例如三维地形、卫星图像和三维模型。为了高效地在这些数据中进行查询（例如空间范围查询、碰撞检测等），可以使用RTree作为空间索引结构。

3.1 Cesium中RTree的应用场景

三维模型的碰撞检测：当加载大量3D模型时，使用RTree可以快速检测某个位置或区域内是否有物体存在，特别是在虚拟现实或增强现实应用中。
地理位置查询：Cesium可用于展示全球地图，并提供对地理位置的快速查询。RTree能够优化地理位置的范围查询，帮助快速检索出给定区域内的所有相关数据。

3.2 实现RTree空间索引

在Cesium中实现RTree空间索引时，可以采用JavaScript语言的对象和数组来实现节点结构。通过分割空间、计算包围盒以及递归遍历树的方式来实现查询和更新操作。以下是一个简化的RTree实现，展示如何在Cesium中构建和使用RTree进行空间索引查询。

// 假设我们有一个包含3D模型的位置的数据数组，每个元素包括模型的经纬度和模型包围盒信息
const models = [
    { id: 'model1', bbox: new Cesium.BoundingVolume(new Cesium.Cartesian3(100, 100, 0), new Cesium.Cartesian3(200, 200, 0)) },
    { id: 'model2', bbox: new Cesium.BoundingVolume(new Cesium.Cartesian3(300, 300, 0), new Cesium.Cartesian3(400, 400, 0)) },
    { id: 'model3', bbox: new Cesium.BoundingVolume(new Cesium.Cartesian3(150, 150, 0), new Cesium.Cartesian3(250, 250, 0)) },
    // 更多模型数据
];

// 简化的RTree节点结构
class RTreeNode {
    constructor() {
        this.children = [];
        this.bbox = null; // 包围盒
    }

    addChild(child) {
        this.children.push(child);
    }

    setBoundingBox(bbox) {
        this.bbox = bbox;
    }
}

// 构建一个简单的RTree结构
const rtreeRoot = new RTreeNode();
models.forEach(model => {
    const node = new RTreeNode();
    node.setBoundingBox(model.bbox); // 设置模型的包围盒
    rtreeRoot.addChild(node);
});

// 简单的范围查询实现：查找与给定范围相交的所有模型
function rangeQuery(rtreeRoot, queryBbox) {
    const result = [];
    function searchNode(node) {
        if (node.bbox && Cesium.Intersect.boundingVolumeAndVolume(node.bbox, queryBbox)) {
            // 如果包围盒相交，则添加到结果集
            result.push(node);
        }
        node.children.forEach(child => searchNode(child));
    }
    searchNode(rtreeRoot);
    return result;
}

// 测试范围查询
const queryBbox = new Cesium.BoundingVolume(new Cesium.Cartesian3(120, 120, 0), new Cesium.Cartesian3(220, 220, 0));
const modelsInRange = rangeQuery(rtreeRoot, queryBbox);
console.log(modelsInRange); // 输出查询到的模型

在这个示例中，我们简化了RTree的构建和查询过程。我们假设每个模型的包围盒是通过Cesium.BoundingVolume表示的，并利用该包围盒进行查询。在实际应用中，可以根据具体的数据和需求进一步优化和扩展。

四、总结

RTree是一种非常有效的空间数据索引结构，能够处理大规模空间数据并支持高效的查询操作。通过将空间对象的包围盒组织成树形结构，RTree可以大幅提高范围查询和邻近查询的性能。在Cesium中，RTree可以作为空间索引的一部分，用

于加速地理数据的查询，尤其是在处理大量的三维模型和地理信息时。通过在Cesium中实现RTree，开发者可以显著提高地理数据查询的效率，改善用户体验。
