Cesium 后处理组合

Cesium 是一个功能强大的开源 JavaScript 库，专门用于渲染 3D 地球、地图以及地理空间数据。它支持各种地图投影、可视化以及精细的地理空间分析，广泛应用于航空航天、国防、城市规划等多个领域。Cesium 提供了强大的功能来创建真实感十足的三维环境，其中后处理效果（Post-Processing Effects）是提升渲染效果和用户体验的重要工具。

后处理是指在渲染过程中，图像或场景渲染完成后对图像进行的额外处理。Cesium 提供了一些后处理效果，包括颜色调整、模糊、景深、光晕等。这些效果通常是通过将渲染的图像传递给不同的后处理通道或着色器进行处理来实现的。

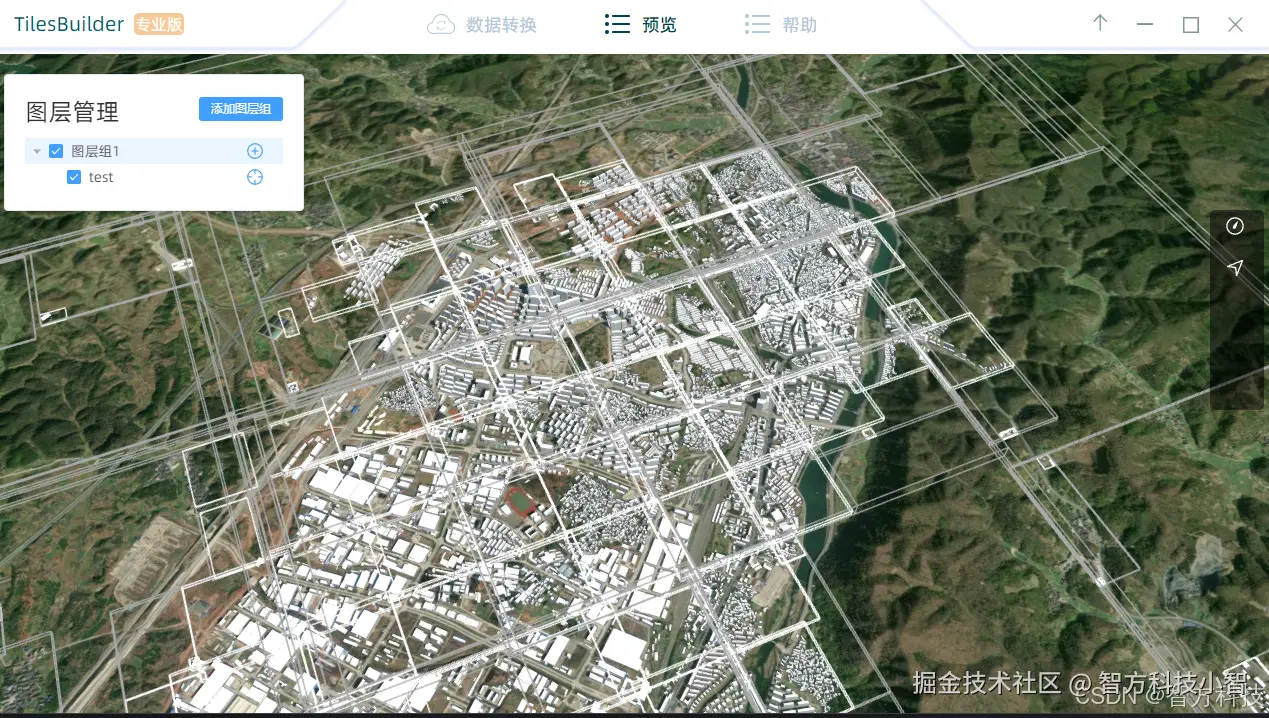

TilesBuilder： TilesBuilder提供一个高效、兼容、优化的数据转换工具，一站式完成数据转换、数据发布、数据预览操作。

在本篇文章中，我们将探讨如何在 Cesium 中实现和组合不同的后处理效果，以增强渲染效果。

---

一、Cesium 后处理框架概述

Cesium 的后处理是通过 PostProcessStage 机制实现的。一个 PostProcessStage 是后处理效果的基本单元，它允许你在渲染管线中插入自定义的后处理操作。这些效果可以通过创建一个后处理阶段来实现，然后将其添加到 PostProcessStageCollection 中。

PostProcessStage 允许开发者控制如何修改渲染结果，通常包括：

• 纹理输入：后处理阶段的输入纹理，通常是场景的渲染结果。
• 着色器：后处理阶段的核心部分，定义了如何处理输入纹理。
• 混合模式：控制输入和输出的图像如何结合。

通过组合多个后处理阶段，开发者可以创建丰富的视觉效果。

---

二、创建简单的后处理效果

在开始组合多个后处理效果之前，我们首先来创建一个简单的后处理效果，比如模糊效果。以下代码展示了如何创建一个模糊效果并将其应用到 Cesium 渲染中。

// 创建一个简单的后处理阶段 - 模糊
var blurStage = new Cesium.PostProcessStage({
    fragmentShader: `
        uniform sampler2D texture;
        void main() {
            vec2 texCoord = gl_FragCoord.xy / vec2(1024.0, 1024.0);
            vec4 color = texture2D(texture, texCoord);
            gl_FragColor = color * 1.0;  // 这里可以实现具体的模糊算法
        }
    `,
    uniforms: {
        texture: function() {
            return scene.frameState.context.defaultFramebuffer.texture;
        }
    }
});

// 将后处理阶段添加到后处理阶段集合
viewer.scene.postProcessStages.add(blurStage);

在上面的代码中，我们创建了一个简单的后处理阶段 blurStage，该阶段会对渲染结果应用一个简单的模糊效果。通过 fragmentShader 定义的 GLSL 代码，我们可以根据需要修改渲染输出。

---

三、组合多个后处理效果

Cesium 允许开发者将多个后处理阶段组合起来，从而实现更加复杂的视觉效果。例如，结合景深、色调映射和光晕效果等。我们来看一下如何组合这些效果。

// 创建一个景深效果
var depthOfFieldStage = new Cesium.PostProcessStage({
    fragmentShader: `
        uniform sampler2D texture;
        void main() {
            vec2 texCoord = gl_FragCoord.xy / vec2(1024.0, 1024.0);
            vec4 color = texture2D(texture, texCoord);
            // 添加景深模糊逻辑
            gl_FragColor = color * 1.5;  // 这里可以实现景深效果
        }
    `,
    uniforms: {
        texture: function() {
            return scene.frameState.context.defaultFramebuffer.texture;
        }
    }
});

// 创建一个色调映射效果
var toneMappingStage = new Cesium.PostProcessStage({
    fragmentShader: `
        uniform sampler2D texture;
        void main() {
            vec2 texCoord = gl_FragCoord.xy / vec2(1024.0, 1024.0);
            vec4 color = texture2D(texture, texCoord);
            // 实现色调映射，例如调节亮度、对比度
            color.rgb = pow(color.rgb, vec3(1.0/2.2));  // 伽马校正
            gl_FragColor = color;
        }
    `,
    uniforms: {
        texture: function() {
            return scene.frameState.context.defaultFramebuffer.texture;
        }
    }
});

// 创建一个光晕效果
var glowStage = new Cesium.PostProcessStage({
    fragmentShader: `
        uniform sampler2D texture;
        void main() {
            vec2 texCoord = gl_FragCoord.xy / vec2(1024.0, 1024.0);
            vec4 color = texture2D(texture, texCoord);
            // 光晕效果逻辑
            gl_FragColor = color * 2.0;  // 放大光源亮度
        }
    `,
    uniforms: {
        texture: function() {
            return scene.frameState.context.defaultFramebuffer.texture;
        }
    }
});

// 将这些效果添加到渲染流程中
viewer.scene.postProcessStages.add(depthOfFieldStage);
viewer.scene.postProcessStages.add(toneMappingStage);
viewer.scene.postProcessStages.add(glowStage);

在上述代码中，我们创建了三个后处理效果：

• 景深：通过简单的模糊效果来模拟相机的景深。
• 色调映射：对图像进行色调映射，包括伽马校正等。
• 光晕：增强光源的亮度，模拟发光物体的光晕效果。

这些效果通过 PostProcessStageCollection 被依次加入到渲染管线中，最终组合成一个复杂的视觉效果。

---

四、性能优化

虽然后处理效果可以大大提高视觉效果，但它们也可能对性能造成影响，特别是在处理大量数据和高分辨率的场景时。为了确保良好的性能，我们可以采取以下几种优化策略：

1. 减少后处理阶段的数量：尽量减少使用过多的后处理效果，特别是在性能要求较高的环境中。
2. 分辨率缩放：可以降低后处理阶段使用的纹理分辨率，减少 GPU 负担。例如，将渲染结果的分辨率降低 50% 或更多，然后再应用后处理效果。
3. 条件开启后处理：根据场景的复杂度和帧率动态调整后处理效果的开启与关闭，确保在高负载下不会影响渲染性能。

---

五、结论

通过 Cesium 的后处理框架，开发者能够轻松实现各种视觉效果，如景深、光晕、色调映射等。这些效果能够极大地提升三维地图和地球可视化的表现力。然而，在使用这些效果时，需要平衡视觉效果和性能，特别是在实时渲染中。通过合理组合和优化后处理效果，开发者可以为用户带来更加沉浸和真实的体验。

希望本文能帮助你了解 Cesium 后处理的基本原理以及如何组合和应用各种后处理效果。在实际开发中，你可以根据具体需求进一步探索更为复杂和定制的后处理效果。TilesBuilder： TilesBuilder提供一个高效、兼容、优化的数据转换工具，一站式完成数据转换、数据发布、数据预览操作。
