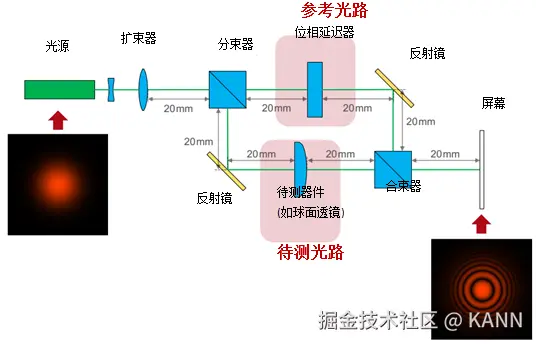

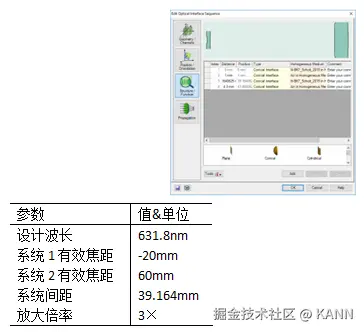

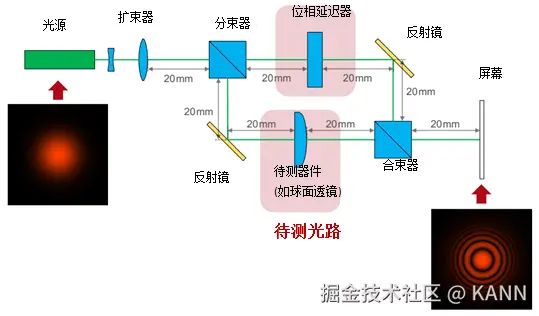

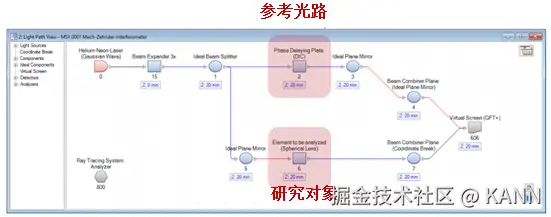

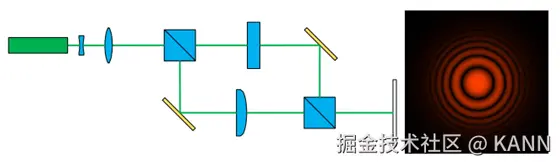

测量系统(MSY.0001 v1.1) 应用示例简述 1. 系统说明 光源— 氦氖激光器(波长632.8nm；相干长度>1m) 元件— 分束器和合束器，消色差准直透镜系统，位相延迟器，待测球面透镜 探测器— 干涉条纹 建模/设计— 光线追迹：初始系统概览— 几何场追迹加(GFT+)： 计算干涉条纹。 分析对齐误差的影响。 2. 系统说明 参考光路  3. 建模/设计结果  4. 总结 马赫泽德干涉仪的干涉图样的计算 1. 仿真以光线追迹对干涉仪的仿真。2. 计算采用几何场追迹+引擎以计算干涉图样。3. 研究不同对齐误差在干涉图上的影响，如倾斜和偏移 利用VirtualLab软件可对马赫泽德干涉仪生成的干涉图案进行研究分析。 应用示例详细内容 系统参数 1. 仿真任务：马赫泽德干涉仪 通过使用这种干涉仪设置，可测量两完全相同光束线间的相对相移。  这使得可以对一个样品元件引起的相移进行研究。 2. 说明：光源 使用一个频率稳定、单模氦氖激光器。 因此，相干长度大于1m 此外，由于发散角很小，所以不需要额外的准直系统。 在入射干涉仪之前，高斯波以瑞利长度传播。  3. 说明：光源 采用一个放大因子为3的消色差扩束器。 扩束器的设计是基于伽利略望远镜。 因此，在光学表面序列(OIS)中结合了一个扩束和准直系统。 与开普勒望远镜相比，在扩束系统中不会成实像。 4. 说明：光学元件**  ** 在参考光路中设置一个位相延迟平板。 位相延迟平板材料为N-BK7。 所研究的元件为球面镜，其曲率半径为100mm。 透镜材料为N-BK7。 其中心厚度与位相平板厚度相等。 5. 马赫泽德干涉仪光路视图  增加消色差系统和分束器距离是为了使3D视图更加清晰(可在光路编辑器中实现)。 由于VirtualLab的相对位置系统，必须设置Z轴方向的距离。 |
