内网穿透及常见工具

什么是内网穿透

在了解内网穿透原理之前，我们先说什么是内网穿透。内网，就是在公司或者家庭内部，建立的局域网络或者是办公网络，可以实现多台电脑之间的资源共享，包括设备、资料、数据等。而外网则是通过一个网关与其它的网络系统连接，相对于内网而言，这种网络系统称之为外部网络，常见的就是我们日常使用的互联网。

一般而言，在没有固定公网IP的情况下，外网设备无法直接访问内网设备。而内网穿透技术，顾名思义就是能让外网的设备找到处于内网的设备，从而实现数据通信。

内网穿透的原理

内网穿透，又称为NAT穿透。NAT背后的设备，它们的主要特点是 ，可以访问外网，但不能被外网设备有效访问。基于这一特点，NAT穿透技术是让NAT背后的设备，先访问指定的外网服务器，由指定的外网服务器搭建桥梁，打通内、外网设备的访问通道，实现外网设备访问到内网设备。

该技术除了可以访问隐藏在NAT后的设备，同样可以穿透防火墙。这是因为防火墙一般只拦截了入站没有拦截出站，所以也可以让防火墙内的设备对外提供服务。

由于内网设备并不是与外网设备直接相连，所以在安全性上是毋庸置疑的，内网穿透可以说是安全与效率兼得。

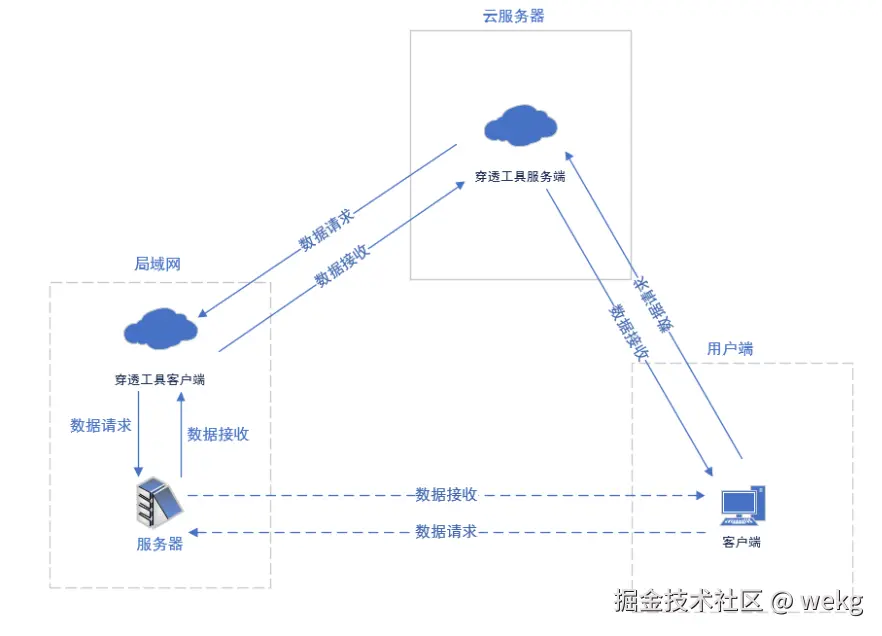

如何实现内网穿透

常见工具

名称	说明	复杂程度	下载地址
花生壳	免费的工具，安装就可以实现内网穿透功能，免费端口数量限制，不能使用80，所有数据都从他们服务端过	简单	hsk.oray.com/
nat123	免费的工具，安装就可以实现内网穿透功能，免费端口限制，所有数据都从他们服务端过	简单	www.nat123.com/
Frp	frp 是一个专注于内网穿透的高性能的反向代理应用，支持 TCP、UDP、HTTP、HTTPS 等多种协议。可以将内网服务以安全、便捷的方式通过具有公网 IP 节点的中转暴露到公网。	复杂	github.com/fatedier/fr…
Ngrok	ngrok是一个反向代理，它创建一个从公共端点到本地运行的web服务的安全隧道。ngrok捕获并分析隧道内的所有流量，以备日后检查和回放。注册后提供免费的公共服务器	复杂	github.com/inconshreve…
lanproxy	lanproxy是一个将局域网个人电脑、服务器代理到公网的内网穿透工具，支持tcp流量转发，可支持任何tcp上层协议（访问内网网站、本地支付接口调试、ssh访问、远程桌面、http代理、https代理、socks5代理.	复杂	github.com/ffay/lanpro…
goproxy	Proxy是golang实现的高性能http,https,websocket,tcp,socks5代理服务器,支持内网穿透,链式代理,通讯加密,智能HTTP,SOCKS5代理,黑白名单,限速,限流量,限连接数,跨平台,KCP支持,认证API。	复杂	github.com/snail007/go…
nps	一款轻量级、高性能、功能强大的内网穿透代理服务器。支持tcp、udp、socks5、http等几乎所有流量转发，可用来访问内网网站、本地支付接口调试、ssh访问、远程桌面，内网dns解析、内网socks5代理等等……，并带有功能强大的web管理端。	复杂	github.com/cnlh/nps

搭建示例

Frp的搭建（windows版本）

frp 主要由 客户端(frpc) 和 服务端(frps) 组成，服务端通常部署在具有公网 IP 的机器上，客户端通常部署在需要穿透的内网服务所在的机器上。

内网服务由于没有公网 IP，不能被非局域网内的其他用户访问。

用户通过访问服务端的 frps，由 frp 负责根据请求的端口或其他信息将请求路由到对应的内网机器，从而实现通信。

1.下载Frp的程序

可以在github上下载release版本：github.com/fatedier/fr… 或者在本文的附件中下载frp程序

2.服务端安装

需要在云服务上，有固定公网ip地址的服务器上安装服务端，并且设置的端口需要可以访问。 把安装包复制到云服务器上，修改frps.ini的配置。 服务端的全部配置的详细说明如下： 基础配置

参数	类型	说明	默认值	可选值	备注
bind_addr	string	服务端监听地址	0.0.0.0
bind_port	int	服务端监听端口	7000		接收 frpc 的连接
bind_udp_port	int	服务端监听 UDP 端口	0		用于辅助创建 P2P 连接
kcp_bind_port	int	服务端监听 KCP 协议端口	0		用于接收采用 KCP 连接的 frpc
proxy_bind_addr	string	代理监听地址	同 bind_addr		可以使代理监听在不同的网卡地址
log_file	string	日志文件地址	./frps.log		如果设置为 console，会将日志打印在标准输出中
log_level	string	日志等级	info	trace, debug, info, warn, error
log_max_days	int	日志文件保留天数	3
disable_log_color	bool	禁用标准输出中的日志颜色	false
detailed_errors_to_client	bool	服务端返回详细错误信息给客户端	true
tcp_mux_keepalive_interval	int	tcp_mux	的心跳检查间隔时间 60		单位：秒
heartbeat_timeout	int	服务端和客户端心跳连接的超时时间	90		单位：秒
user_conn_timeout	int	用户建立连接后等待客户端响应的超时时间	10		单位：秒
udp_packet_size	int	代理 UDP 服务时支持的最大包长度	1500		服务端和客户端的值需要一致
tls_cert_file	string	TLS 服务端证书文件路径
tls_key_file	string	TLS 服务端密钥文件路径
tls_trusted_ca_fil	e string	TLS CA 证书路径
权限验证

参数	类型	说明	默认值	可选值	备注
authentication_method	string	鉴权方式	token	token, oidc
authenticate_heartbeats	bool	开启心跳消息鉴权	false
authenticate_new_work_conns	bool	开启建立工作连接的鉴权	false
token	string	鉴权使用的 token 值			客户端需要设置一样的值才能鉴权通过
oidc_issuer	string	oidc_issuer
oidc_audience	string	oidc_audience
oidc_skip_expiry_check	bool	oidc_skip_expiry_check
oidc_skip_issuer_check	bool	oidc_skip_issuer_check

管理配置

参数	类型	说明	默认值	可选值	备注
allow_ports	string	允许代理绑定的服务端端口			格式为 1000-2000,2001,3000-4000
max_pool_count	int	最大连接池大小	5
max_ports_per_client	int	限制单个客户端最大同时存在的代理数	0		0 表示没有限制
tls_only	bool	只接受启用了 TLS 的客户端连接	false

Dashboard, 监控

参数	类型	说明	默认值	可选值	备注
dashboard_addr	string	启用 Dashboard 监听的本地地址	0.0.0.0
dashboard_port	int	启用 Dashboard 监听的本地端口	0
dashboard_user	string	HTTP BasicAuth 用户名
dashboard_pwd	string	HTTP BasicAuth 密码
enable_prometheus	bool	是否提供 Prometheus 监控接口	false		需要同时启用了 Dashboard 才会生效
asserts_dir	string	静态资源目录			Dashboard 使用的资源默认打包在二进制文件中，通过指定此参数使用自定义的静态资源
HTTP & HTTPS

参数	类型	说明	默认值	可选值	备注
vhost_http_port	int	为 HTTP 类型代理监听的端口	0		启用后才支持 HTTP 类型的代理，默认不启用
vhost_https_port	int	为 HTTPS 类型代理监听的端口	0		启用后才支持 HTTPS 类型的代理，默认不启用
vhost_http_timeout	int	HTTP 类型代理在服务端的 ResponseHeader 超时时间	60
subdomain_host	string	二级域名后缀
custom_404_page	string	自定义 404 错误页面地址

TCPMUX

参数	类型	说明	默认值	可选值	备注
tcpmux_httpconnect_port	int	为 TCPMUX 类型代理监听的端口	0		启用后才支持 TCPMUX 类型的代理，默认不启用

我们这边只配置最简单的方式，修改frps.ini的配置文件为：

[common]
bind_port = 22354
token = woxuwireless

其中bind_port基于自己服务器的实际情况配置范围 1~65535，配置的端口服务器必须要要开放。 token就是自己设置的认证信息，所有的客户端都要保持一致，自己定义 打开 cmd 终端，在cmd终端中执行命令，终端必须在frp根目录， 在执行命令 ./frps -c ./frps.ini 启动服务端

3.客户端安装

把安装包复制到内网需要开放的服务器上（也可以复制到其他电脑上，其他电脑必须可以访问需要开发的服务器）。 修改frpc.ini配置，详细的frpc配置介绍如下：

基础配置

参数	类型	说明	默认值	可选值	备注
server_addr	string	连接服务端的地址	0.0.0.0
server_port	int	连接服务端的端口	7000
connect_server_local_ip	string	连接服务端时所绑定的本地 IP
dial_server_timeout	int	连接服务端的超时时间	10
http_proxy	string	连接服务端使用的代理地址			格式为 {protocol}://user:passwd@192.168.1.128:8080 protocol 目前支持 http、socks5、ntlm
log_file	string	日志文件地址	./frpc.log		如果设置为 console，会将日志打印在标准输出中
log_level	string	日志等级	info	trace, debug, info, warn, error
log_max_days	int	日志文件保留天数	3
disable_log_color	bool	禁用标准输出中的日志颜色	false
pool_count	int	连接池大小	0
user	string	用户名			设置此参数后，代理名称会被修改为 {user}.{proxyName}，避免代理名称和其他用户冲突
dns_server	string	使用 DNS 服务器地址			默认使用系统配置的 DNS 服务器，指定此参数可以强制替换为自定义的 DNS 服务器地址
login_fail_exit	bool	第一次登陆失败后是否退出	true
protocol	string	连接服务端的通信协议	tcp	tcp, kcp, websocket
tls_enable	bool	启用 TLS 协议加密连接	false
tls_cert_file	string	TLS 客户端证书文件路径
tls_key_file	string	TLS 客户端密钥文件路径
tls_trusted_ca_file	string	TLS CA 证书路径
tls_server_name	string	TLS Server 名称			为空则使用 server_addr
disable_custom_tls_first_byte	bool	TLS 不发送 0x17	false		当为 true 时，不能端口复用
tcp_mux_keepalive_interval	int	tcp_mux 的心跳检查间隔时间	60		单位：秒
heartbeat_interval	int	向服务端发送心跳包的间隔时间	30		建议启用 tcp_mux_keepalive_interval，将此值设置为 -1
heartbeat_timeout	int	和服务端心跳的超时时间	90
udp_packet_size	int	代理 UDP 服务时支持的最大包长度	1500		服务端和客户端的值需要一致
start	string	指定启用部分代理			当配置了较多代理，但是只希望启用其中部分时可以通过此参数指定，默认为全部启用
meta_xxx	map	附加元数据			会传递给服务端插件，提供附加能力

权限验证

参数	类型	说明	默认值	可选值	备注
authentication_method	string	鉴权方式	token	token, oidc	需要和服务端一致
authenticate_heartbeats	bool	开启心跳消息鉴权	false		需要和服务端一致
authenticate_new_work_conns	bool	开启建立工作连接的鉴权	false		需要和服务端一致
token	string	鉴权使用的 token 值			需要和服务端设置一样的值才能鉴权通过
oidc_client_id	string	oidc_client_id
oidc_client_secret	string	oidc_client_secret
oidc_audience	string	oidc_audience
oidc_token_endpoint_url	string	oidc_token_endpoint_url
oidc_additional_xxx	map	OIDC 附加参数			map 结构，key 需要以 oidc_additional_ 开头
UI

参数	类型	说明	默认值	可选值	备注
admin_addr	string	启用 AdminUI 监听的本地地址	0.0.0.0
admin_port	int	启用 AdminUI 监听的本地端口	0
admin_user	string	HTTP BasicAuth 用户名
admin_pwd	string	HTTP BasicAuth 密码
asserts_dir	string	静态资源目录			AdminUI 使用的资源默认打包在二进制文件中，通过指定此参数使用自定义的静态资源

代理基础配置

参数	类型	说明	是否必须	默认值	可选值	备注
type	string	代理类型	是	tcp	tcp, udp, http, https, stcp, sudp, xtcp, tcpmux
use_encryption	bool	是否启用加密功能	否	false		启用后该代理和服务端之间的通信内容都会被加密传输
use_compression	bool	是否启用压缩功能	否	false		启用后该代理和服务端之间的通信内容都会被压缩传输
proxy_protocol_version	string	启用	proxy protocol 协议的版本	否	v1, v2	如果启用，则 frpc 和本地服务建立连接后会发送 proxy protocol 的协议，包含了原请求的 IP 地址和端口等内容
bandwidth_limit	string	设置单个 proxy 的带宽限流	否			单位为 MB 或 KB，0 表示不限制，如果启用，会作用于对应的 frpc

本地服务配置 local_ip 和 plugin 的配置必须配置一个，且只能生效一个，如果配置了 plugin，则 local_ip 配置无效。

参数	类型	说明	是否必须	默认值	可选值	备注
local_ip	string	本地服务 IP	是	127.0.0.1		需要被代理的本地服务的 IP 地址，可以为所在 frpc 能访问到的任意 IP 地址
local_port	int	本地服务端口	是			配合 local_ip
plugin	string	客户端插件名称	否		见客户端插件的功能说明	用于扩展 frpc 的能力，能够提供一些简单的本地服务，如果配置了 plugin，则 local_ip 和 local_port 无效，两者只能配置一个
plugin_params	map	客户端插件参数	否			map 结构，key 需要都以 “plugin_” 开头，每一个 plugin 需要的参数也不一样，具体见客户端插件参数中的内容
负载均衡和健康检查

参数	类型	说明	是否必须	默认值	可选值	备注
group	string	负载均衡分组名称	否			用户请求会以轮询的方式发送给同一个 group 中的代理
group_key	string	负载均衡分组密钥	否			用于对负载均衡分组进行鉴权，group_key 相同的代理才会被加入到同一个分组中
health_check_type	string	健康检查类型	否		tcp,http	配置后启用健康检查功能，tcp 是连接成功则认为服务健康，http 要求接口返回 2xx 的状态码则认为服务健康
health_check_timeout_s	int	健康检查超时时间(秒)	否	3		执行检查任务的超时时间
health_check_max_failed	int	健康检查连续错误次数	否	1		连续检查错误多少次认为服务不健康
health_check_interval_s	int	健康检查周期(秒)	否	10		每隔多长时间进行一次健康检查
health_check_url	string	健康检查的 HTTP 接口	否			如果 health_check_type 类型是 http，则需要配置此参数，指定发送 http 请求的 url，例如 “/health”

TCP

参数	类型	说明	是否必须	默认值	可选值	备注
remote_port	int	服务端绑定的端口	是			用户访问此端口的请求会被转发到 local_ip:local_port

UDP

参数	类型	说明	是否必须	默认值	可选值	备注
remote_port	int	服务端绑定的端口	是		用户访问此端口的请求会被转发到 local_ip:local_port

HTTP custom_domains 和 subdomain 必须要配置其中一个，两者可以同时生效。

参数	类型	说明	是否必须	默认值	可选值	备注
custom_domains	[]string	v服务器绑定自定义域名	是(和 subdomain 两者必须配置一个)			用户通过 vhost_http_port 访问的 HTTP 请求如果 Host 在 custom_domains 配置的域名中，则会被路由到此代理配置的本地服务
subdomain	string	自定义子域名	是(和 custom_domains 两者必须配置一个)			和 custom_domains 作用相同，但是只需要指定子域名前缀，会结合服务端的 subdomain_host 生成最终绑定的域名
locations	[]string	URL 路由配置	否			采用最大前缀匹配的规则，用户请求匹配响应的 location 配置，则会被路由到此代理
http_user	string	用户名	否			如果配置此参数，暴露出去的 HTTP 服务需要采用 Basic Auth 的鉴权才能访问
http_pwd	string	密码	否			结合 http_user 使用
host_header_rewrite	string	替换 Host header	否			替换发送到本地服务 HTTP 请求中的 Host 字段
headers	map	替换 header	否			map 中的 key 是要替换的 header 的 key，value 是替换后的内容

HTTPS custom_domains 和 subdomain 必须要配置其中一个，两者可以同时生效。

参数	类型	说明	是否必须	默认值	可选值	备注
custom_domains	[]string	服务器绑定自定义域名	是(和 subdomain 两者必须配置一个)			用户通过 vhost_http_port 访问的 HTTP 请求如果 Host 在 custom_domains 配置的域名中，则会被路由到此代理配置的本地服务
subdomain	string	自定义子域名	是(和 custom_domains 两者必须配置一个)			和 custom_domains 作用相同，但是只需要指定子域名前缀，会结合服务端的 subdomain_host 生成最终绑定的域名
STCP

参数	类型	说明	是否必须	默认值	可选值	备注
role	string	角色	是	server	server,visitor	server 表示服务端，visitor 表示访问端
sk	string	密钥	是			服务端和访问端的密钥需要一致，访问端才能访问到服务端
SUDP

参数	类型	说明	是否必须	默认值	可选值	备注
role	string	角色	是	server	server,visitor	server 表示服务端，visitor 表示访问端
sk	string	密钥	是			服务端和访问端的密钥需要一致，访问端才能访问到服务端
XTCP

参数	类型	说明	是否必须	默认值	可选值	备注
role	string	角色	是	server	server,visitor	server 表示服务端，visitor 表示访问端
sk	string	密钥	是			服务端和访问端的密钥需要一致，访问端才能访问到服务端

我们这边只配置最简单的方式，修改frpc.ini的配置文件为：

[common]
server_addr = 47.62.44.12
server_port = 22354
token = {{token}}

[nat1]
type = tcp
local_ip = 192.168.1.100
local_port = 8001
remote_port = 1801


[nat2]
type = tcp
local_ip = 192.168.1.101
local_port = 8080
remote_port = 1802

[common]节点下面为客户端配置 [nat1]和[nat2]为代理配置，详细的参数请参考上面的参数说明。

运行前请确保服务端已经启动成功，打开 cmd 终端，在cmd终端中执行命令，终端必须在frp根目录， 在执行命令 ./frpc -c ./frpc.ini 启动客户端

上面示例的效果是： 访问 47.62.44.12:1801就可以访问到 内网的192.168.1.100:8001 访问 47.62.44.12:1802就可以访问到 内网的192.168.1.102:8080 更多用法，请参考frp官方文档
