ingress是什么

Ingress 提供从集群外部到集群内服务的 HTTP 和 HTTPS 路由，是对集群中服务的外部访问进行管理的 API 对象， 流量路由 Ingress 资源所定义的规则来控制。 通过配置，Ingress 可为 Service 提供外部可访问的 URL、对其流量作负载均衡、 终止 SSL/TLS，以及基于名称的虚拟托管等能力。 Ingress 控制器 负责完成 Ingress 的工作，具体实现上通常会使用某个负载均衡器， 不过也可以配置边缘路由器或其他前端来帮助处理流量。

简单得理解就是能利用nginx、haproxy啥的负载均衡器暴露集群内服务的工具

可以说Ingress是为了弥补NodePort在流量路由方面的不足而生的。使用NodePort，只能将流量路由到一个具体的Service，并且必须使用Service的端口号来访问该服务。但是，使用Ingress，就可以使用自定义域名、路径和其他HTTP头来定义路由规则，以便将流量路由到不同的Service。

常见的三种负载均衡方案


NodePort：

  • NodePort 人如其名，直接使用宿主机的 Port 进行暴露。
  • 缺点是 端口随机（通常30000+）且有限，使用不便利，维护成本高。
  • 唯一的优点是 原生支持，不需要引入额外的组件。但如果想实现高可用和负载均衡，也需要在上层再挂一个 LB。

LoadBalancer：

  • LB 与 服务 一对一 创建，这种模式 最灵活、性能最高、安全性最好。
  • 但是对 IP 资源消耗较大，每个云厂商实现不同。适合做四层负载。

Ingress：

  • 一个流量入口对应多个 SVC，类似 Nginx，拥有处理七层流量的能力，一般可根据域名和路径等策略进行路由和相关处理。
  • 支持限流、TLS、黑名单等诸多功能，用户体验与 网关 相似，适合做七层负载。

ingress 的工作原理

主架构

Ingress Nginx解决方案由如下模块组成：

  • Ingress控制器(Nginx Proxy、选主、控制器逻辑)
  • 业务定义的Ingress对象
  • 后端service和POD endpoints


Ingress在部署的时候可以通过部署多个replica提供HA，多个replica通过选主程序确定一个leader；之后leader controller读取Kubernetes定义的所有Ingress以及对应的后端Service以及Endpoints，通过分析集群的这些输入信息生产一个反应系统当前运行状态的model；controller使用这个model生成Nginx的配置文件，最后realod Nginx来使这些配置生效；后续Ingress Nginx可以通过域名和路径将外部用户请求proxy到内部的endpoints上面去。

控制面

Ingress在部署之后，最重要的任务就是根据集群关键元素的状态生成Nginx的配置文件，然后进行动态管理，如下图所示:

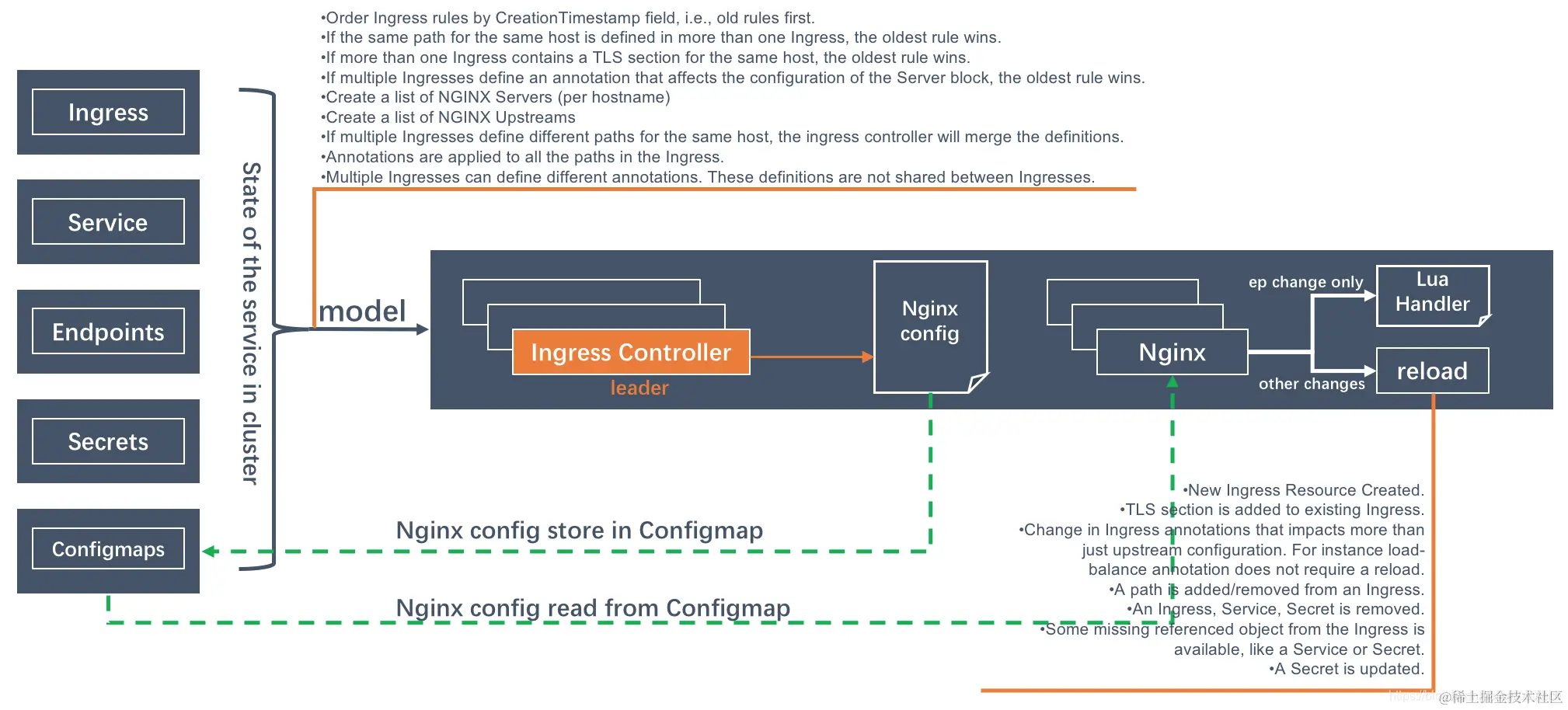

在Ingress Ngixn的架构里面，控制面最关键的一个数据结构是Nginx model。当前，通过获取Ingress、Service、Endpoints、Secrets、Configmaps等Kubernetes Object，进行分析，得出一个反应当前系统运行状态的model；这个model由controller loop进行状态比较，比较之后生成Nginx的配置文件。

Controller在分析对比model的状态的时候：

  • 如果model没有变化，则不进行任何Nginx操作
  • 如果model变化的只有service的endpoints，则将endpoints变化交给Lua Handler进行处理，而不需要生成新的Nginx配置文件并reload Nginx
  • 如果存在endpoints之外的变化，则需要生成新的Nginx配置文件并且reload Nginx

mode的如下一些变化会导致Nginx reload：

  • 有新建的Ingress
  • 已有的Ingress中添加了TLS部分
  • 导致不止Upstream配置变化的Ingress annotation的更新
  • Ingress中添加或者删除一个path
  • 删除Ingress、Service或者Secret
  • 一些出错的Service或者Secret之类状态变正常了
  • 更新Secret

新生成的配置文件存在在Configmap里面，然后被各个Nginx POD引用。在生成配置的时候，会参考如下的一些基本规则和操作：

  • 按照Ingress规则的时间戳，先处理时间戳较早的规则
  • 如果多个Ingress定义来一样的host和path，则使用时间戳较早的规则
  • 如果多个Ingress包含同样host的TLS配置，则使用时间戳较早的规则
  • 如果多个Ingress包含影响Server block的annotation，则使用时间戳较早的规则
  • 构建Nginx Server列表
  • 构建NGINX Upstreams列表
  • 如果多个Ingress定义来同一个host的不同path，这些path定义会被合并
  • Annotations对Ingress里面的所有path生效
  • 不同的Ingress可以定义不同的annotation并且不相互干扰

数据面流程

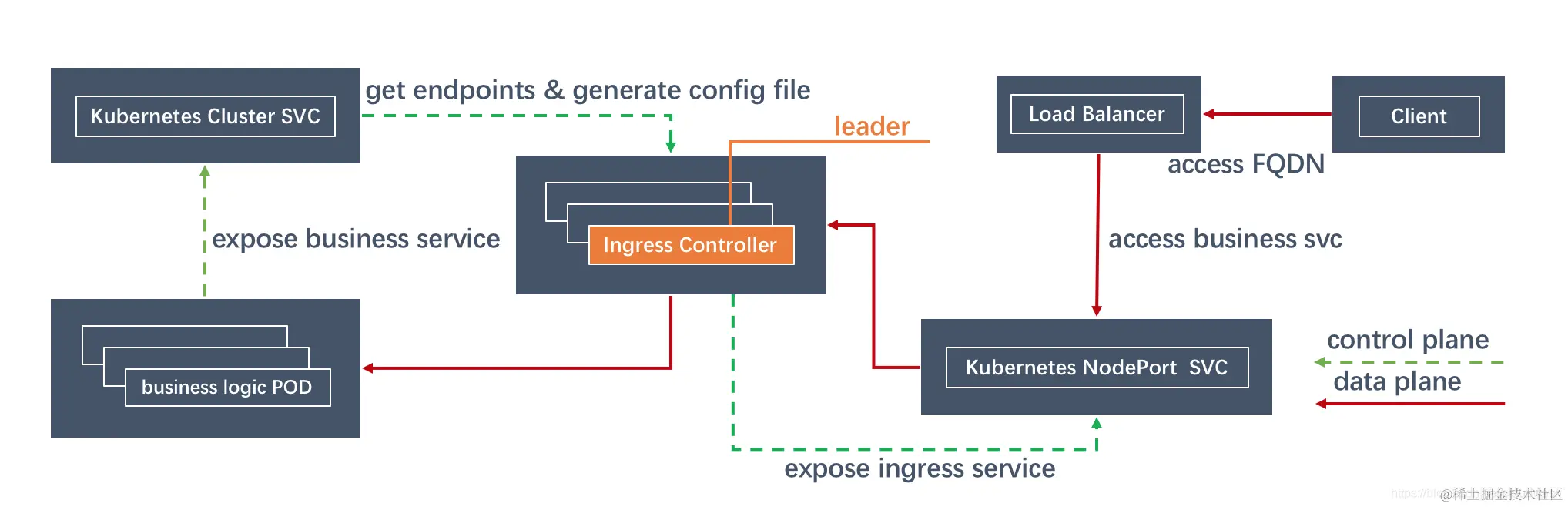

在Ingress Nginx部署的时候，会部署多个POD实例，然后Ingress Nginx还会部署一个NodePort Service，最后将部分部署了Ingress Nginx的node挂载到Vendor的LB上面，作为接入层。

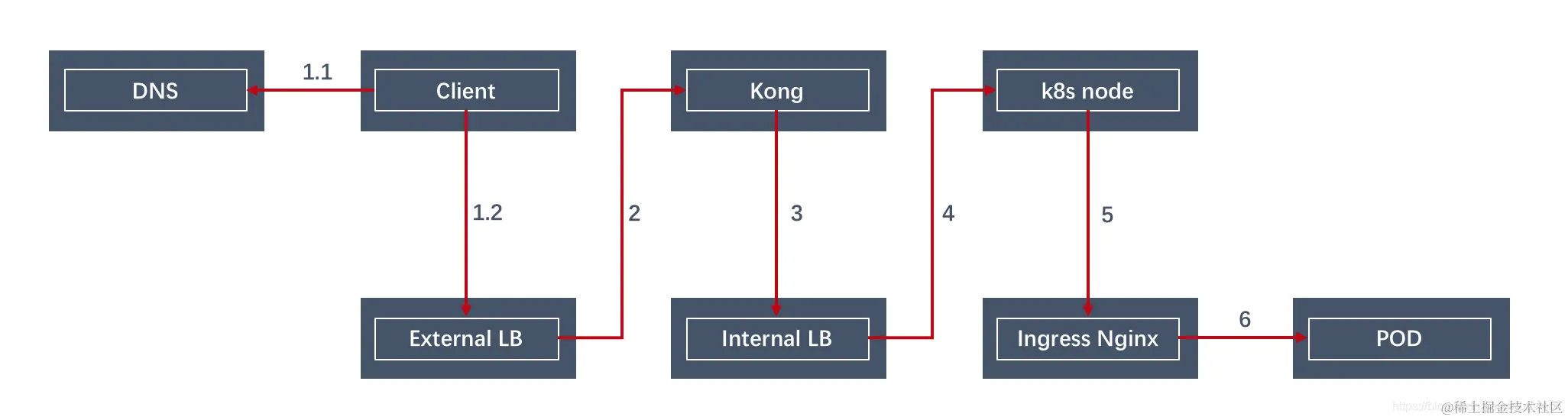

在公有云Kubernetes部署的服务需要通过一系列的中间路径最终对外提供服务，从最外层一直到最末端的路径如下：


在上述路径中，需要具体说明的关键点如下：

  • external ELB承载DNS域名并且进行HTTPS卸载
  • Kong用于根据域名或者路径进行路由后端选择或者实施访问限制，Kong的路由目的可能是部署在ECS上的服务，也有可能是部署在Kubernetes上的服务
  • Kubernetes集群部署了内部和外部两个ELB，分别对应内部和外部服务，外部ELB接受Kong转过来的外部请求，内部ELB接受来自内部VM或者POD的请求
  • POD如果请求部署在Kubernetes的服务，可以选择使用内部域名，也可以选择使用Kubernetes的cluster service；但是对于某些使用gRPC协议的服务，使用ingress nginx或者cluster service都无法进行很好的负载均衡，需要自行制定服务发现和负载均衡
  • 所有外部的请求域名类似于xxx.test.com，而内部请求的域名则类似于internal-xxx.test.com
  • Kubernetes的ELB挂载nodes ig的worker节点，这些节点都部署了ingress nginx daemonset，用于接入对于集群中服务的访问请求
  • 使用ingress或者cluster service方式访问POD中的服务，不可避免存在跨worker节点的traffic relay

Nginx是如何连接后端的

在配置Ingress的时候，我们只配置了后端服务的cluser service的名字，之后Nginx进行请求转发的时候，并不是直接连接cluser service的IP。因为在此之际，controller会根据cluser service的名字找到对应的所有endpoints，然后Nginx会直接向这些endpoints POD转发请求，更具体的信息可以在这里找到：github.com/kubernetes-…

这样的做主要原因还是在于直接连接后端POD可以给予ingress更及时的响应能力和更完善的proxy功能支持，增强Ingress的掌控能力，这个文章《Ingress Controller: Forget about the service》也进行了详尽的分析。

2.5 Ingress Nginx Controller是如何做HA的 在Ingress Controller启动的时候，会通过configmap “ingress-controller-leader-nginx”进行选主，leader controller会lock这个configmap：

kubectl logs -n ingress-nginx nginx-ingress-controller-2nqlg | grep leader

I0424 08:29:13.641151 8 leaderelection.go:242] attempting to acquire leader lease ingress-nginx/ingress-controller-leader-nginx...

I0424 08:29:14.295593 8 leaderelection.go:252] successfully acquired lease ingress-nginx/ingress-controller-leader-nginx

I0424 08:29:14.295656 8 status.go:86] new leader elected: nginx-ingress-controller-2nqlg

在configmap被leader lock之后，configmap里面会记录如下信息：

主流的Ingress Controller

在 Kubernetes 中，有很多不同的 Ingress 控制器可以选择，例如 Nginx、Traefik、HAProxy、Envoy 等等。不同的控制器可能会提供不同的功能、性能和可靠性，可以根据实际需求来选择合适的控制器。Kubernetes生态系统中有许多不同的Ingress控制器可供选择，其中比较主流的有：

  1. Nginx Ingress Controller：基于Nginx的Ingress控制器，提供了广泛的功能和配置选项。
  2. Traefik Ingress Controller：Traefik是一个流行的反向代理和负载均衡器，Traefik Ingress Controller提供了灵活的配置选项和自动发现服务的功能。
  3. Istio Ingress Gateway：Istio是一种服务网格，它提供了基于Envoy代理的Ingress Gateway来管理入站和出站流量。
  4. Contour Ingress Controller：基于Envoy代理的Ingress控制器，具有高度可扩展性和灵活的路由规则。
  5. Kong Ingress Controller：Kong是一个API网关，提供了可扩展的路由和服务管理功能。
  6. Ambassador API Gateway：Ambassador是一个Kubernetes-native API Gateway，提供了自动化的服务发现和路由管理功能。

可以根据实际需要选择适当的Ingress控制器，并进行相应的配置和部署。

控制器的部署方案

Ingress控制器通常建议部署在 Kubernetes 集群内部。这样可以确保 Ingress 控制器与 Kubernetes API Server 之间的网络延迟较低，并且可以通过 Kubernetes Service 来管理 Ingress 控制器的负载均衡和高可用性。在 Kubernetes 集群内部部署 Ingress 控制器通常有两种方式：

  1. 部署一个独立的 Ingress 控制器 Pod：可以通过将 Ingress 控制器部署为一个独立的 Pod，使用 Kubernetes Service 对其进行负载均衡和暴露服务。
  2. 部署一个 DaemonSet 类型的 Ingress 控制器：可以通过部署一个 DaemonSet 类型的 Ingress 控制器，使每个节点上都运行一个 Ingress 控制器 Pod，并通过 Kubernetes Service 对其进行负载均衡和暴露服务。

无论是哪种方式，Ingress 控制器都应该被部署在 Kubernetes 集群内部，以便与 Kubernetes API Server 进行通信，并与 Kubernetes 资源（如 Service、Pod、Endpoints 等）进行交互。

Ingress 资源 配置

让我们看看创建一个 Ingress，需要的基本参数。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-wildcard-host
spec:
  rules:
  - host: "foo.bar.com"
    http:
      paths:
      - pathType: Prefix
        path: "/bar"
        backend:
          service:
            name: service1
            port:
              number: 80
  - host: "*.foo.com"
    http:
      paths:
      - pathType: Prefix
        path: "/foo"
        backend:
          service:
            name: service2
            port:
              number: 80

可以看到，通常我们会通过使用不用的域名和路径，来访问不同的后端服务。所以配置文件中我们填写了 host、path 用来进行规则匹配，backend.service 则是指明了转发给哪个K8S服务。

所以 我们可以把 Ingress 理解成集成在 K8S 中的网关，每当我们 创建/修改 Ingress 资源时，就是对网关的配置进行修改。

图中 Kubernetes Ingress 即为 IngressNginx，为K8S官方开发支持。而与之相邻的 NginxIngress 则是 NGINX 官方锁开发支持。

如无特殊说明，本文中所提及的 IngressNginx 均指 Kubernetes Ingress。

最终，我们选择了 IngressNGINX 方案。

IngressNginx 优点：

  • 基本等同于传统 Nginx 的方案，优势是性能、简单、稳定可靠 和 低成本。
  • 社区默认支持的 IngressController。

IngressNginx 缺点：

  • 由于Nginx的模式是 Watch K8S 集群的相关资源事件，当发现有更新时，会重新生成配置文件，并进行 Reload。然而 Reload 的成本会随着配置文件的大小增长，当配置文件过大，热更新配置可能会有几秒的延迟，这期间会有问题。当然，也有方案进行解决，例如在集群中部署多个 IngressNginx 分摊压力，但会增加维护成本。

  • 另一个缺点就是可扩展性，当我们想对它进行功能扩展时，只能使用 Lua 的方式，这个成本也是很高的。当然，原生支持的功能基本足够使用。

IngressNGINX 架构

Ingress 一般由 Ingress资源对象、IngressController 和 GW 三部分组成（对于 IngressNGINX来说 GW 就是 NGINX）。

IngressController 实际上就是一种适配器模式，把原本毫无关系的 Ingress 和 NGINX 集成起来。IC 作为适配器，使 NGINX 拥有了感知 K8S 集群资源变化的能力。

IngressNGINX 模型原理

IN POD由一个容器组成，该容器又包括以下内容：

  • IC进程，它根据Ingress和集群中创建的其他资源配置NGINX。
  • NGINX Master进程，它是负责控制NGINX的管理进程。
  • NGINX Worker进程，它负责处理客户端通信，并对后端应用程序的流量进行负载均衡。

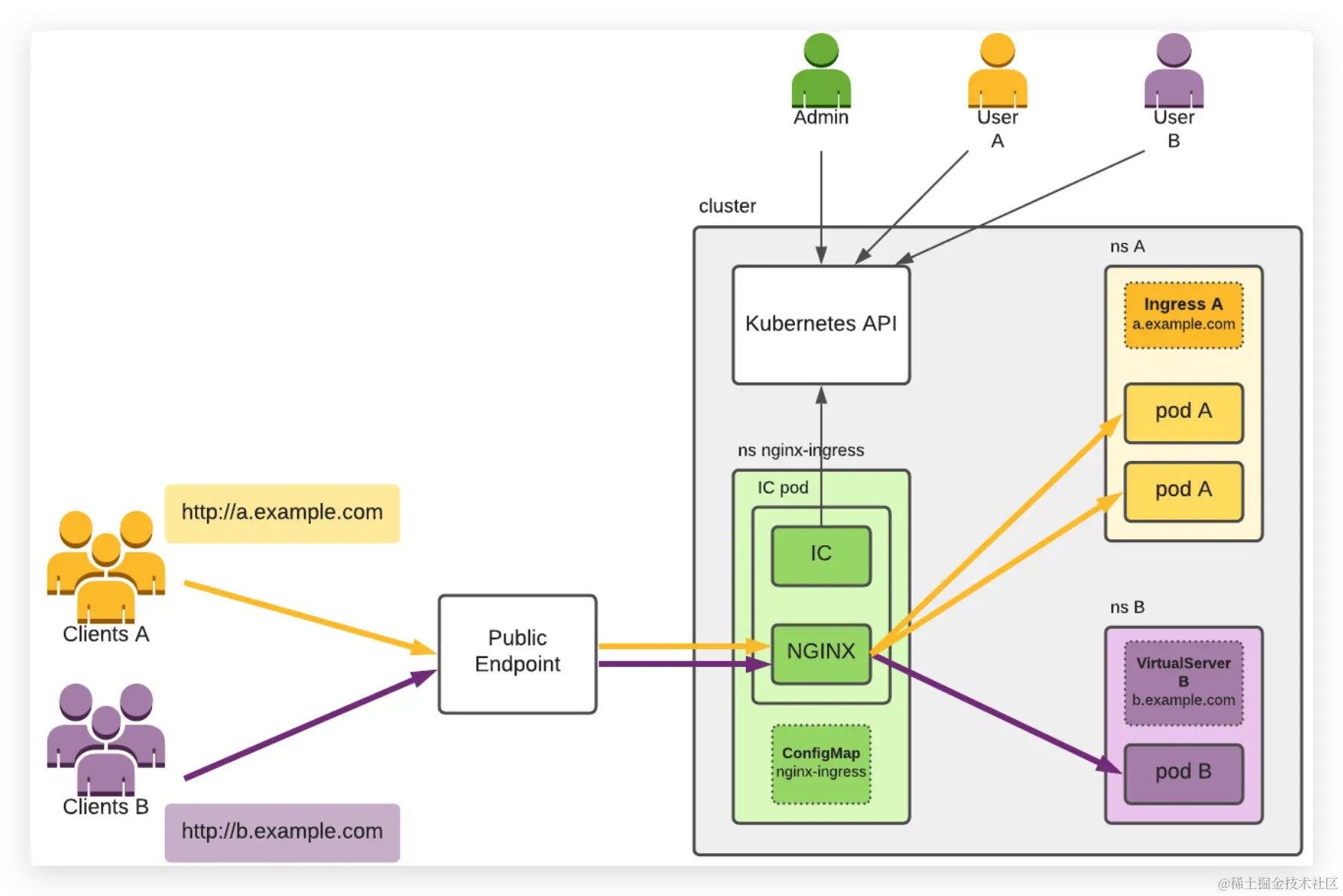

下面是一个模块图，它显示了这些流程如何在一起交互，以及如何与一些外部流程/实体交互：

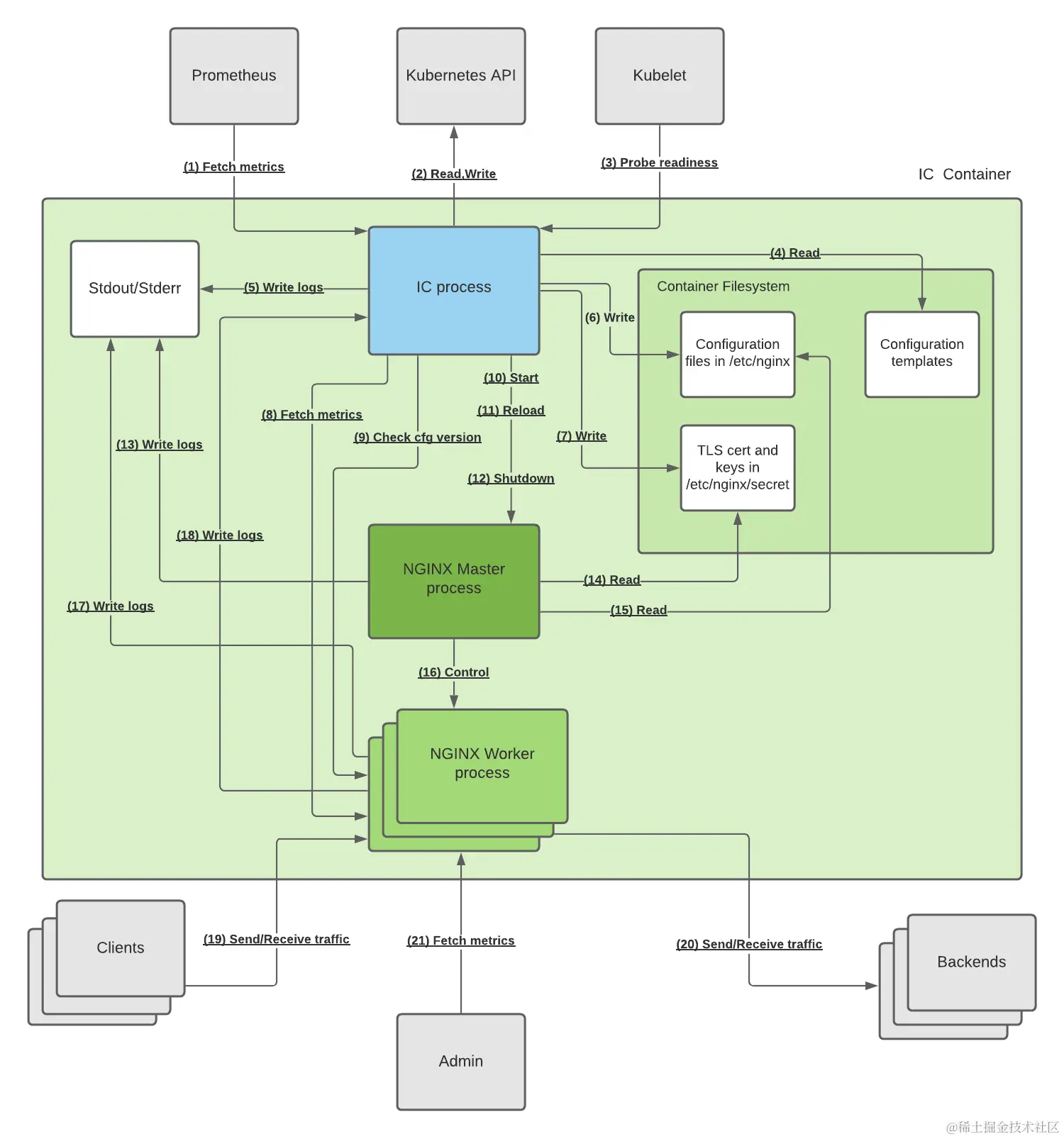

下面的编号列表用花括号描述了每个连接的类型：

  1. （HTTP）Prometheus通过IC公开的HTTP端点获取IC和NGINX指标。默认值为：9113/metrics。注意：Prometheus不是IC所需要的，端点可以关闭。

  2. （HTTPS）IC读取Kubernetes API以获取集群中资源的最新版本，并写入API以更新已处理资源的状态并发出事件。

  3. （HTTP）Kubelet探测IC就绪探针（默认值为:8081/nginx-ready)，以考虑IC-Pod就绪。

  4. （文件I/O）当IC启动时，它从文件系统中读取配置生成所需的配置模板。模板位于容器的 /etc/nginxtemplate/ 目录中，扩展名为 .tmpl。

  5. （文件I/O）IC将日志写入容器运行时收集的stdout和stderr。

  6. （文件I/O）IC根据集群中创建的资源生成NGINX配置，并将其写入文件系统的 /etc/nginx 目录中。配置文件的扩展名为 .conf。

  7. （文件I/O）IC将TLS证书和密钥从入口和其他资源中引用的任何TLS机密写入文件系统。

  8. （HTTP）IC通过UNIX：/var/lib/NGINX/nginx-status.sock UNIX套接字获取NGINX指标，并将其转换为#1中使用的普罗米修斯格式。

  9. （HTTP）为考虑配置重新加载成功，IC确保至少有一个NGINX Worker具有新配置。为此，IC通过UNIX：/var/lib/nginx/nginx-config-version.sock UNIX套接字检查特定端点。

  10. （N/A）为了启动NGINX，IC运行NGINX命令，该命令启动NGINX主机。

  11. （信号）为了重新加载NGINX，IC 运行 nginx-s reload 命令，该命令验证配置并将重新加载信号发送给NGINX主机。

  12. （信号）为了关闭NGINX，IC执行nginx-s quit命令，该命令将优美的关闭信号发送给NGINX主机。

  13. （文件I/O）NGINX主服务器将日志发送到它的stdout和stderr，这两个日志由容器运行时收集。

  14. （文件I/O）NGINX主机在启动或重新加载时读取配置中引用的TLS证书和密钥。

  15. （文件I/O）NGINX主机在启动时或重新加载期间读取配置文件。

  16. （信号）NGINX主程序控制NGINX Worker的生命周期，它使用新配置创建 Worker，并使用旧配置关闭Worker。

  17. （文件I/O）NGINX工作人员将日志写入容器运行时收集的stdout和stderr。

  18. （UDP）NGINX Worker通过UNIX套接字/var/lib/NGINX/nginx-syslog.sock通过Syslog协议将HTTP上游服务器响应延迟日志发送到IC。反过来，IC分析并将日志转换为普罗米修斯度量。

  19. （HTTP、HTTPS、TCP、UDP）客户端向端口80和443以及GlobalConfiguration资源公开的任何其他端口上的任何NGINX工作端口发送通信量，并从其接收通信量。

  20. （HTTP、HTTPS、TCP、UDP）NGINX工作器向后端发送通信量，并从后端接收通信量。

  21. （HTTP）Admin 可以通过NGINX工作器使用端口8080连接到NGINX stub_status。注意：默认情况下，NGINX只允许来自本地主机的连接。

创建一个 Ingress 的处理流程

核心步骤：

1.  用户 创建 Ingress

  1. IC 感知到 Ingress 资源发生变化

  2. IC 重新生成配置文件

  3. IC 触发 NGINX Reload

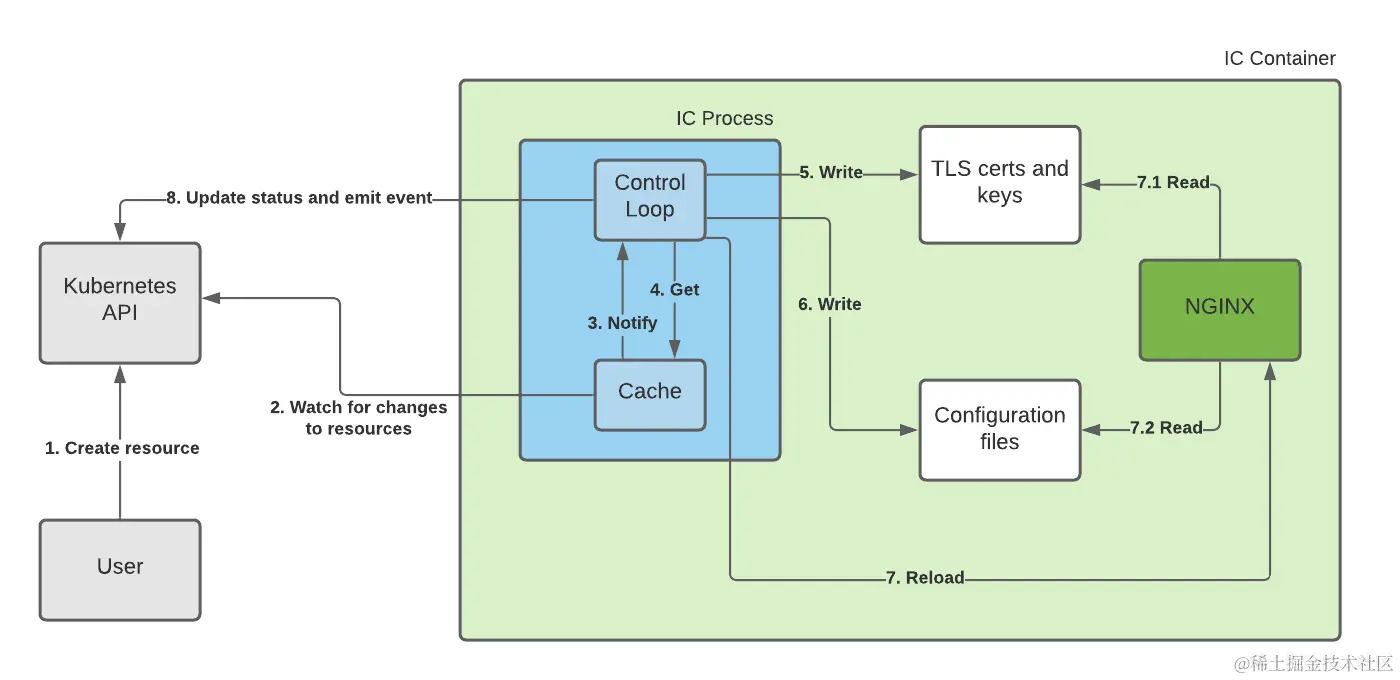

7.2 NGINX 读取配置文件

何时进行 NGINX Reload

通常，Kubernetes 控制器使用SyncLoop模式来检查控制器中所需的状态是否更新或需要更改。为此，我们需要使用集群中的不同对象来构建模型，特别是Ingresses, Services, Endpoints, Secrets, 和 Configmaps 来生成一个反映集群状态的时间点配置文件。

为了从集群中获得这个对象，我们使用了 Kubernetes Informer。当添加、修改或删除一个新对象时，该informer允许对使用回调对单个更改的更改作出反应。不幸的是，没有办法知道某个特定的更改是否会影响最终的配置文件。因此，对于每一个变化，必须根据集群的状态从零开始重建一个新的模型，并与当前的模型进行比较。 如果新模型等于当前模型，那么我们就避免生成新的 NGINX 配置并触发重新加载。否则，将检查差异是否仅限于 Endpoints。如果是这样，那么就使用 HTTP POST 请求将 Endpoints 的新列表发送给在 NGINX 中运行的 Lua 处理程序，同样避免生成新的 NGINX 配置并触发重新加载。如果运行和新模型之间的差异不仅仅是 Endpoints，那么将基于新模型创建一个新的 NGINX 配置，替换当前模型并触发Reload。

该模型的一个用途是避免不必要的重载，当状态没有变化时，并检测定义中的冲突。NGINX 配置的最终表示是从一个 Go 模板生成的，该模板使用新模型作为模板所需变量的输入。

一些需要 Reload 的场景（括号中表示 NGINX配置文件需要做出的改动）：

  • 创建新的 Ingress 资源（添加 server）。
  • TLS 部分添加到现有的 Ingress（增加 tls 配置）。
  • 从 Ingress 添加/删除路径（增加/删除 location）。
  • 删除 Ingress、Svc、Secret 等（需要删除  server 等）。

需要注意的是，NGINX 使用 balancer_by_lua_block 模块进行负载均衡，这个lua模块可以在不 Reload 的情况下，动态更新upstream上游节点。换句话说，如果只是 Endpoint 有更新，则无需进行 Reload。

下面是 NGINX 的配置文件 nginx.conf。

nginx.conf

server ``{``        ``server_name test-msc.qihoo.net ;         ``listen 80  ;``        ``listen 443  ssl http2 ; ......         ``location / ``{                 ``// 一些和 K8S 资源相关的标识``                ``set $namespace      ``"nlzx-chy"``;``                ``set $ingress_name   ``"qc-safety-brain-test-msc"``;``                ``set $service_name   ``"qc-safety-brain-test-frontend"``;``                ``set $service_port   ``"80"``;``                ``set $location_path  ``"/"``;``                ``set $global_rate_limit_exceeding n;                 ``// 最终转发到 upstream_balancer 上游``                ``proxy_pass http``:``//upstream_balancer; ...... upstream upstream_balancer ``{``        ``// 使用 balancer_by_lua_block  lua模块进行负载均衡``        ``balancer_by_lua_block ``{``                ``tcp_udp_balancer.balance()``        ``}``}

NGINX Reload 原理

我们在前面提了很多次 NGINX Reload，接下来讲一下 NGINX Reload 的原理。让我们看看 NG 是如何在不影响流量的情况下，进行配置重载。

首先我们看一下 NG 的进程模型，NG 是多进程模型。Master 作为父进程，负责管理所有子进程，不处理流量。Worker作为子进程，负责处理流量。

Master 和 Worker 之间主要通过 signal 进行通信。

进程模型抽象：

早期 NGINX 的模型是，Master 负责 Listen，然后在 fork 时把 socket 传递给子进程，每个子进程进行 Accept 取客户端链接。但多个进程 Accept 同一个 Socket 有惊群问题，需要使用互斥锁处理，会对性能有一定影响。

而现在的 ReusePort 模型socket 的 listen 也交给子进程，这样每个子进程都持有自己独有的 socket，就可以不用使用互斥锁，直接交给内核进行负载均衡，性能更佳。提升数据如下：

通常我们需要使用 nginx -s reload 指令进行 Reload，在现在的模型下，这个指令原理如下：

使用nginx -s reload进行平滑重启。nginx启动时会通过参数-s 发现目前要进行信号处理而不是启动nginx服务，然后他会查看nginx的pid文件，pid文件中保存有master的进程号，然后向master进行发送相应的信号，reload对应的是HUP信号，所以nginx –s reload 跟kill -1 一样。Master收到HUP信号后的处理流程如下：

  1. ​master解析新的配置文件。

  2. master fork出新的worker进程，此时新的worker会和旧的worker共存。

  3. master向旧的worker发送QUIT命令。

  4. 旧的worker会关闭监听端口，不再接受新的网络请求，并等待所有正在处理的请求完成后，退出。

  5. 此时只有新的worker存在，nginx完成了重启。

NGINX 是 IO 密集型系统，关于 IO 密集型系统的各种性能优化，这里就不展开讲了。

IngressController 高可用

至此，我们对 IngressController 的原理有了一定的了解。最后我们聊一下 IC 本身的高可用，即 IC 本身的多副本部署架构。

我们使用 DaemonSet + NodeSelector(ingress=on) 方式，只在 Master 节点上部署 IC。

在 IC 的上层使用了 LVS，把 IC 挂载到 lvs 后面，对多个 IC 进行负载均衡。

优点：IC 和 Master 组件集成在一起，不需要额外的机器部署，成本低。

缺点：当 IC 接入的流量压力过大时，可能会争抢集群组件的资源，影响集群稳定性。

后期规划

由于 IngressNginx 是比较成熟的软件，几乎不用担心他的稳定性、性能 和 功能完善度。所以可优化的层面主要是部署架构：

按照目前集群对 Ingress 的使用规模来看，还没有达到这个地步，可以持续观察着，在遇到瓶颈时再进行变动，以节省成本。
