算法工程师都需要知道的 GPU 架构原理现阶段大模型盛行，我们的算力资源极为短缺，为了更好的提升模型性能我们需要了解一些

为什么要使用 GPU

在一台主机上面通常会有 CPU 和 GPU 两种硬件设备，CPU 强调灵活性和单任务性能。 GPU 强调并行性和高吞吐性能。两者各有所长，实际应用中经常共同使用， CPU 控制任务，GPU 执行数据密集型计算。

有一个很形象的例子，包工队里面有十个包工头和一万个工人，包工头就是 CPU 负责整体的工程进展和力量调度，工人就是 GPU 就负责简单的搬砖任务即可，哪里需要就去哪里搬。包工头肯定也能搬砖，但是他的更出色的能力是管理、控制和调度，工人只需要执行简单的海量任务即可。

下表是两者之间的主要区别：

对比维度	CPU（中央处理器）	GPU（图形处理器）
核心数量	核心数量较少，通常为 4-24核，支持多线程，但并行能力有限	核心数量非常多，上万个处理单元，适合并行计算
任务类型	适合处理复杂、逻辑密集型的任务（如系统调度、算法控制）	适合处理简单、数据并行的海量任务（如矩阵运算、图像处理）
适用场景	操作系统、日常办公、多任务调度	深度学习、图像处理、科学计算、高性能计算
延迟和吞吐	低延迟，高响应，快速完成单个任务	高吞吐量，适合大批量简单计算任务

在深度学习、科学计算、图形计算等领域有海量的并行计算任务，所以目前执行这些任务都需要用到 GPU 。

GPU 相关的两个重要推动产业

游戏：游戏画面需要进行实时渲染，有海量计算任务需要执行

深度学习：模型内部需要大量的矩阵需要并行运算

GPU 原理

算力计算单位

显卡算力单位常用的有 TFLOPS（每秒万亿次浮点运算）和 GFLOPS（每秒十亿次浮点运算）。

主流显卡介绍

这里有个概念需要解释一下，我们嘴里常说的 GPU ，严格来说只是显卡中的最核心的芯片，显卡一般还包括风扇、主板、电容等其他元器件，它是一个完整的产品形态。我们在具体的语境下要注意概念转换。

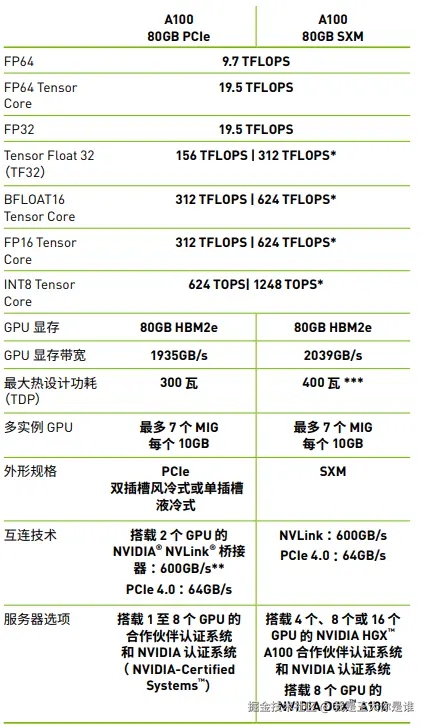

下面是 A100 的主要参数，我们可以看到对于对 FP32 Tensor Core 能达到 19.5TFLOPS，它的计算公式如下，先知道如何计算，等学习了后面的知识再回过来很容易搞懂了。

频率 * SM 数量 * 每个 SM 的 FP32 Tensor Cores 数量 * 2 (后面乘 2 是因为乘加视作两次浮点运算)
=1.41 GHz * 108 * 64 * 2
=19491.84 GFLOPS
=19.5 TFLOPS

GPU 架构

如何计算海量简单的计算任务呢？简单的回答就是通过并行，通过大量的核心去并行计算。从下表中我们可以看出来 GPU 的核心和线程很多，它的架构就是专门针对执行海量计算任务而设计的。

在它的内部使用叫 SIMT 技术来管理这么多线程的执行。SlMT (single instruction multiple threads，单一指令多线程执行) 规定32个线程一组，叫做一个Warp 。Warp是GPU里调度任务的最小单元。

参数	CPU(Intel 酷睿 i9 14900K参数)	GPU（A100）
核心数量	24个	6912 个 FP32 Core
		3456 个 FP64 Core
		6912 个 Mixed INT32/FP32 cores
线程数量	32	13824

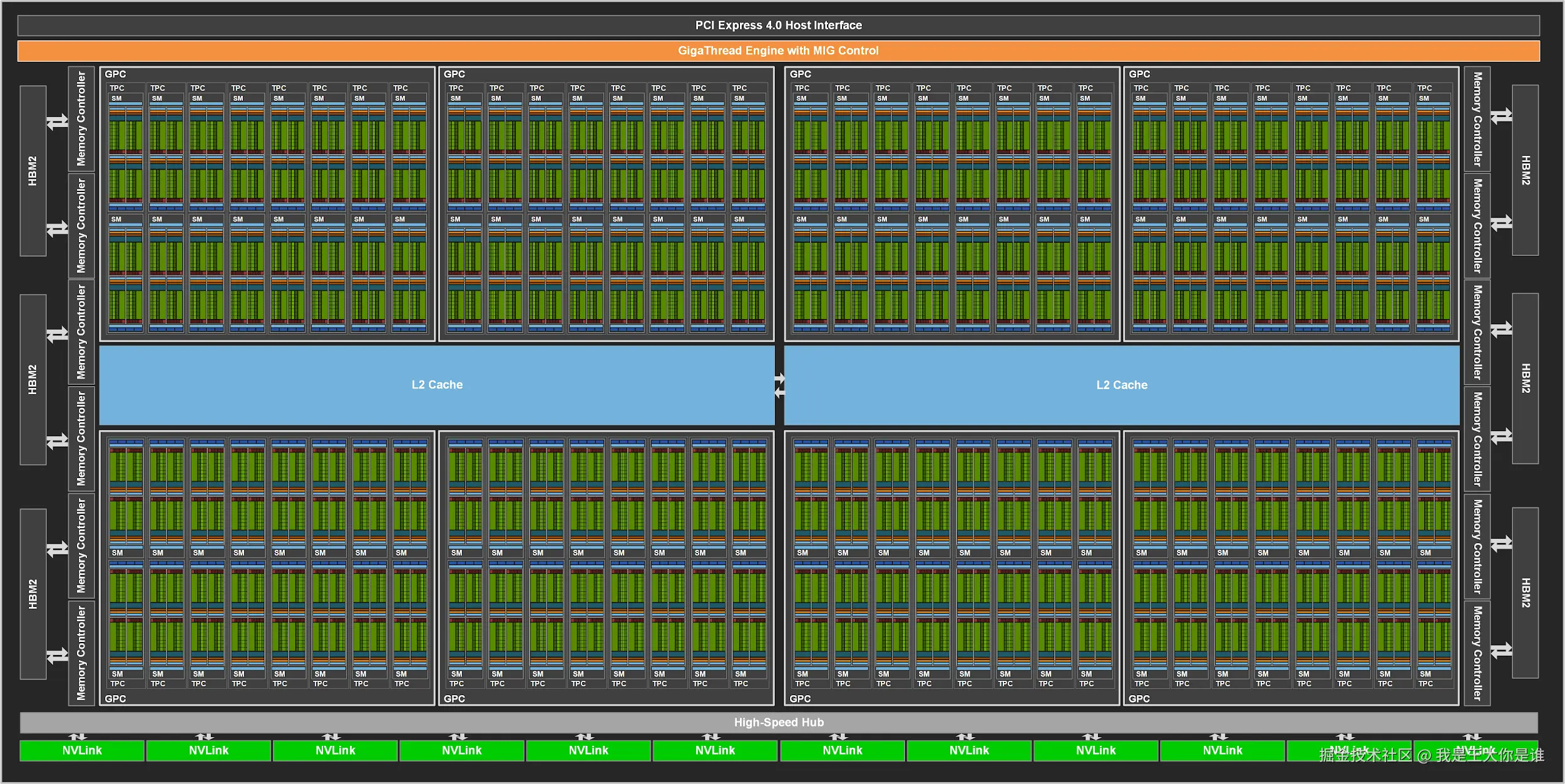

下面是 A100 显卡的架构图，从下图我们可以看出来，中间占据了几乎大部分的就是 GA100 芯片，总共有 128 个 SM 。A100 基于 GA100 ，但是稍微有点不同，只有具有 108 个 SM。中间还有所有 SM 共享的 40MB 的 L2 Cache 。图片两边边缘的部分才是我们常说的芯片外的显存，也就是 HBM ，常见的有 40G 和 80G 两种规格。上边缘是 PCIE 接口负责和主板通讯，下边缘是 NVLink 接口负责多卡通讯。

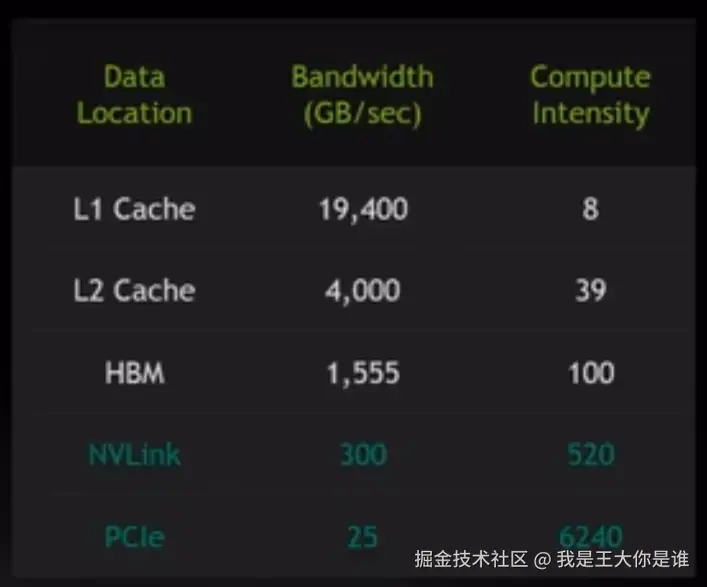

不同位置的带宽和计算强度如下图所示。可以看到 L1 传输速度最快，PCIe 传输速度慢的离谱，所以英伟达才会做出来多卡之间相互访问的 NVLink 加速传输数据，这对分布式训练很有用。基本上我们最理想状态就是从 L1 缓存中读取数据，充分利用 GPU 进行计算。

GPU 核心单元-SM 结构

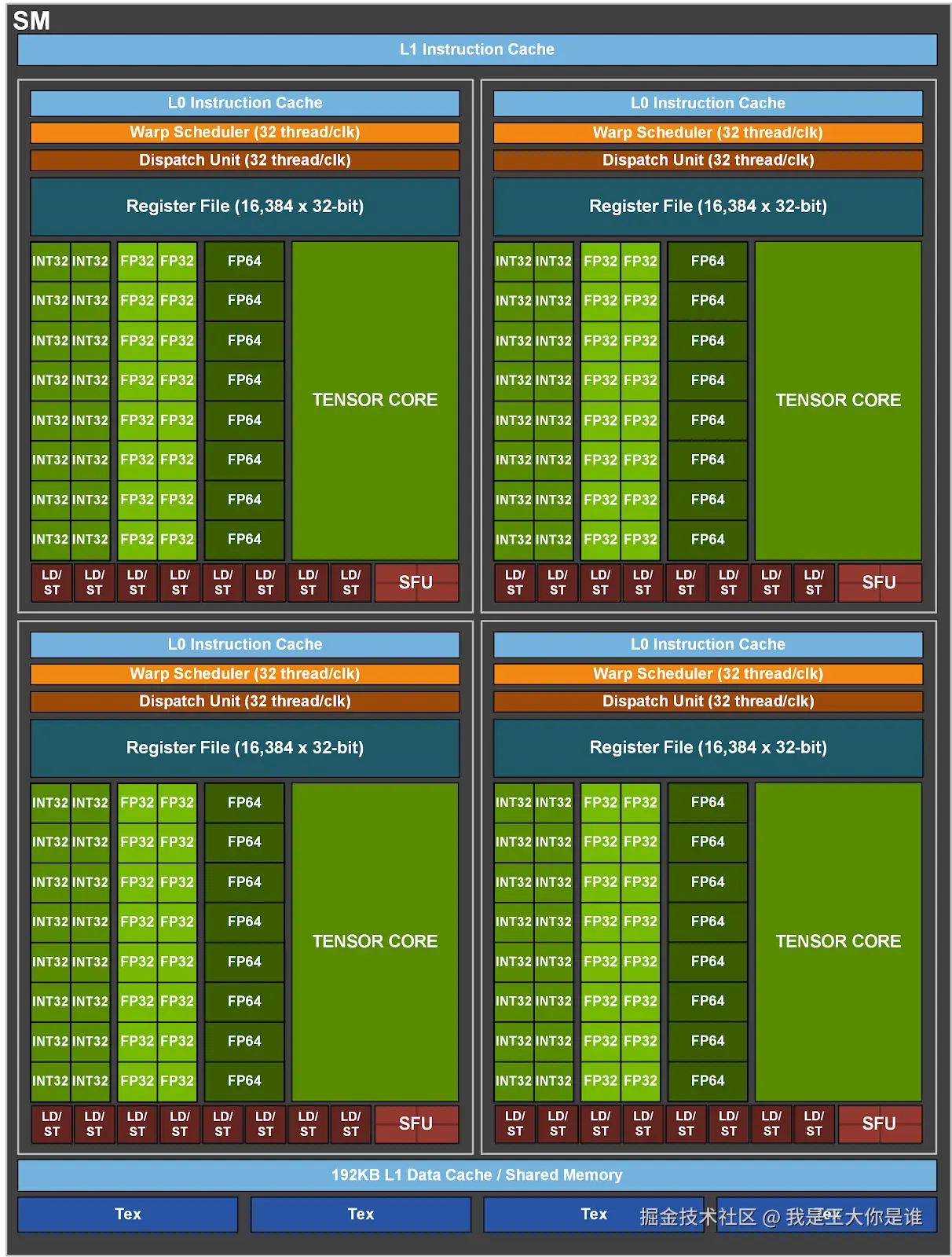

SM 就是 SM Streaming Multiprocessor，又叫流式多处理器，从下面的结构图中我们可以总结出来一些关键要素：

每个 SM 包含 4 个区块，它们共用 L1 Instruction Cache（一级指令缓存）、192KB L1 Data Cache（一级数据缓存）、Tex（纹理缓存，Texture cache）
每个 SM 包含 4 个 L0 Instruction Cache
每个 SM 总共有 4 个 Warp Scheduler ，负责调度 Warp ，确保 GPU 资源得到充分利用
每个 SM 总共有 4 个 Dispatch Unit ，负责接受 Warp Scheduler 准备好的 Warp 指令分配给执行单元
每个 SM 中包含 4 个 16384 x 32bit 寄存器，也就是每个 SM 中包含寄存器文件大小为 256 KB
每个 SM 总共有 64 个 INT32 Core
每个 SM 总共有 64 个 FP32 Core
每个 SM 总共有 32 个 FP64 Core
每个 SM 总共有4 个 Tensor Core ，专为深度学习优化的核心，可以用于矩阵运算和混合精度计算
每个 SM 中包含 16 个 LD/ST ，又叫 Load/store Units ，负责数据的加载和存储。
每个 SM 中包含 4 个 SFU ，又叫 Special Function Units，负责处理特殊数学函数和复杂的计算操作，例如三角函数(sin、cos)、指数函数(exp)、对数函数(log)以及平方根(sqrt)等

FP32 Core 功能

这里单独介绍 FP32 Core（单精度浮点核心），其他类型的 Core 类似，它是 SM 内部专门负责执行单精度浮点运算（FP32）的硬件模块。

FP32 Core 的主要功能

执行单精度浮点运算（FP32）: FP32 Core 是专门设计来执行 32 位浮点数运算的核心单元。
支持并行计算: 一个 SM 内包含64个 FP32 核心，这些核心可以同时执行计算，从而大幅提高吞吐量。每个核心独立计算，SM 中的指令调度器负责将任务分发到每个 FP32 Core 。
执行 Warp 的计算任务: 每个 Warp（32 个线程）的任务由这些 FP32 核心处理。一个 SM 内部的 64 个 FP32 Core 能够同时处理 2 个 Warp。
支持 CUDA 指令的浮点运算部分: FP32 Core 直接对应 CUDA 指令中涉及单精度浮点数的部分，比如浮点加法或浮点乘法。
辅助其他核心模块协作运算: 在执行复杂计算任务（如矩阵乘法）时，FP32 Core 可以与 Tensor Core、INT32 Core、FP64 Core 等协同工作，完成任务中涉及单精度浮点计算的部分。

举例说明

假设我们有一个矩阵乘法任务：

$C[i, j] = \sum_{k=0}^{N-1} A[i, k] \times B[k, j]$

每个乘法和加法操作都可以分配给 FP32 Core 。
很多个 FP32 Core 可以并行处理矩阵中多个元素的计算。

例如：

Core 1 负责 C[0,0] 的计算；
Core 2 负责 C[0,1] 的计算；
Core 3 负责 C[0,2] 的计算，依此类推。

GPU 计算强度

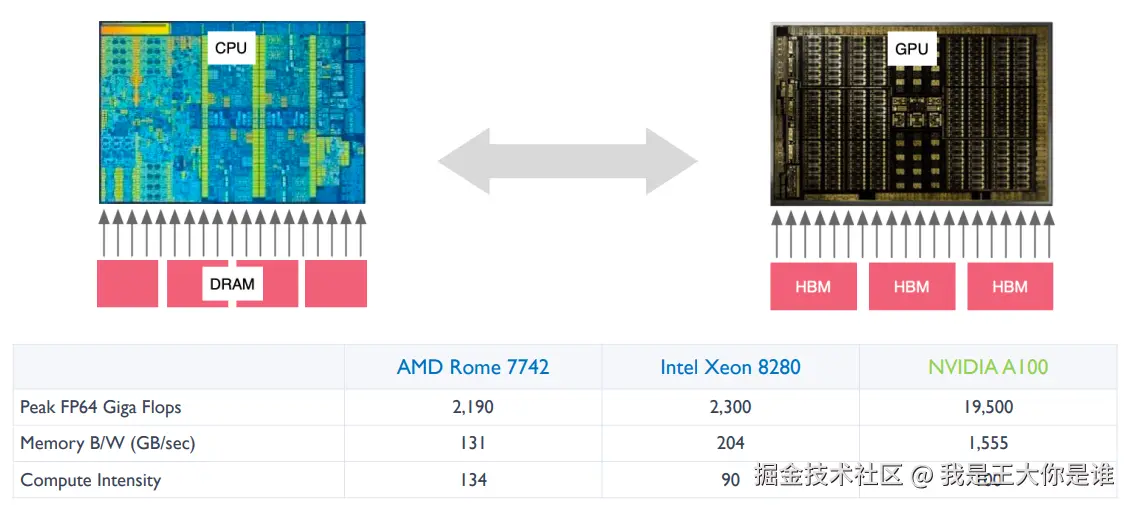

一般情况下，在执行简单的图形渲染或者深度学习任务的时候，显卡不总是完全跑满，而是在等待数据，等待数据从显存加载到计算单元。我们看下图中的计算速度与内存带宽的比值为计算强度（ Compute Intensity ），说人话就是计算处理数据的速度与传输数据的速度的比值。

一般认为，当任务的计算强度高于此值的时候，也就是程序被认为是计算受限（compute-bound）；如果低于此值，则为内存受限（memory-bound）。如下图所示 A100 的计算强度为 100 （19500 * 8 /1555 =100），也就是说任务的计算强度低于这个数 GPU 就会空闲，不过好在现在的大模型需要的计算量很大，一般只会不够用，而不是跑不满。

假设对于两个 N*N 矩阵进行矩阵乘法运算，结果矩阵里的每个元素，都会经历 N 次乘和N次加，共2N次计算，最后总共计算结束计算量为 2N^3 ，传输数据也就是两个矩阵本身，就是 2N^2 ，计算量是传输量的 N 倍。这样我们就可以根据计算强度来调整 N 来充分利用GPU的计算能力。当数据传输较慢的时候我们可以传输较大的矩阵，数据传输较快的时候我们可以传输较小的矩阵。

Tensor Core 功能

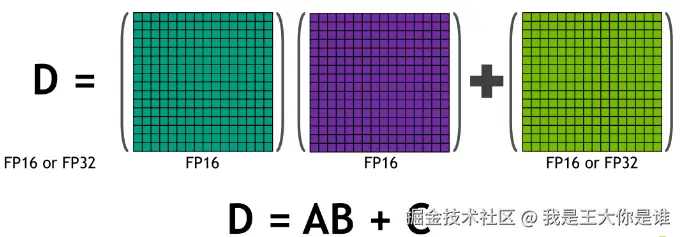

当前显卡相较于以前最大的改动就是加入了 Tensor Core ，它是专为深度学习设计的张量核心，它的设计初衷就是为了解决深度学习中大量矩阵的乘法和加法计算，目的就是用于矩阵运算和混合精度计算。可以在一个时钟周期内完成一个矩阵乘法和一个矩阵加法，如下图所示，计算乘法的两个矩阵 A 和 B 要求是 FP16 ，而加法的两个矩阵 C 和 D可以是 FP16 ，也可以是 FP32 。

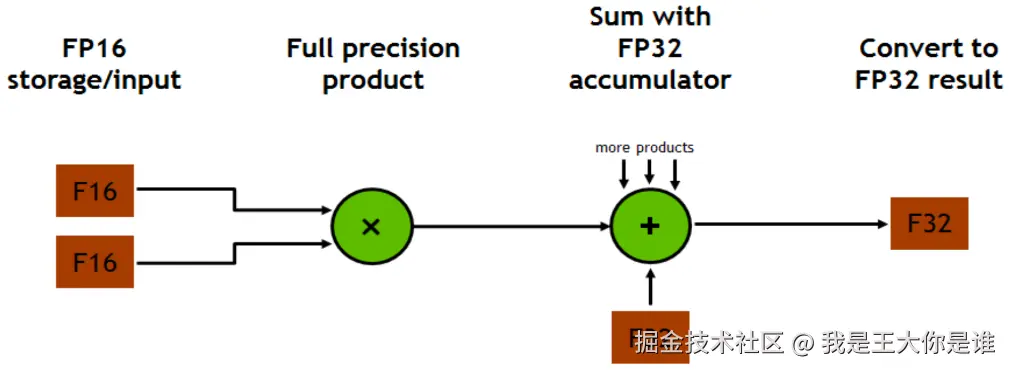

具体混合精度内部的计算原理如图所示，两个 FP16 的输入进行全精度乘法，然后使用 FP32 累加器与一个 FP32 输入进行累加计算，最后输出一个 FP32 结果。使用 FP32 累加计算应该是为了保证精度不损失。
