PlantUML——高效绘制时序图和类图的神器

Lei_official
730 阅读4分钟

背景介绍

什么是时序图和类图

在软件工程中，时序图（Sequence Diagram） 和 类图（Class Diagram） 是 UML（Unified Modeling Language，统一建模语言） 中最常用的两种图。前者用于描述系统的动态行为，后者则用于描述静态结构。动静结合，天下无敌。

时序图用于描述系统中对象的交互行为，它展示了对象中消息传递的过程，以及这些消息的传递顺序。良好的时序图有助于帮助使用者直观理解系统逻辑，尤其是涉及多个模块或对象时的复杂业务逻辑和流程。

类图用于描述系统静态结构，展示了系统中类的属性、方法以及类之间的关系（如继承、实现、依赖、关联等）。适用于开发阶段基于面向对象原则设计类及其交互。

两者结合使用有助于深入理解和设计复杂系统。

在项目设计阶段，经常需要绘制时序图和类图。设计良好的时序图有助于增进对系统的理解，尤其是交互复杂的系统，时序图更是必不可少。而通过类图，我们可以

为什么选用PlantUML进行绘制

为什么使用代码化的PlantUML工具，而不是图形化的drawio等软件？原因有以下几点：

  • 效率至上：由于PlantUML可以自动调整大小、样式等，熟练以后，代码的效率远远高于图像接口。
  • 版本管理：用代码的方式记录图形，可以通过git进行版本和分支控制。
  • 插件支持：有markdown等统一语言支持，对于编辑器、IDE等，也存在成熟的插件支持。

绘制过程

以下记录关键元素的绘制过程，对于不常使用的功能，本文不再详述，可以通过查阅文末链接来获取。

绘制时序图

在markdown中使用```plantuml开启一个uml代码块，内部使用@startuml和@enduml作为uml的标签。

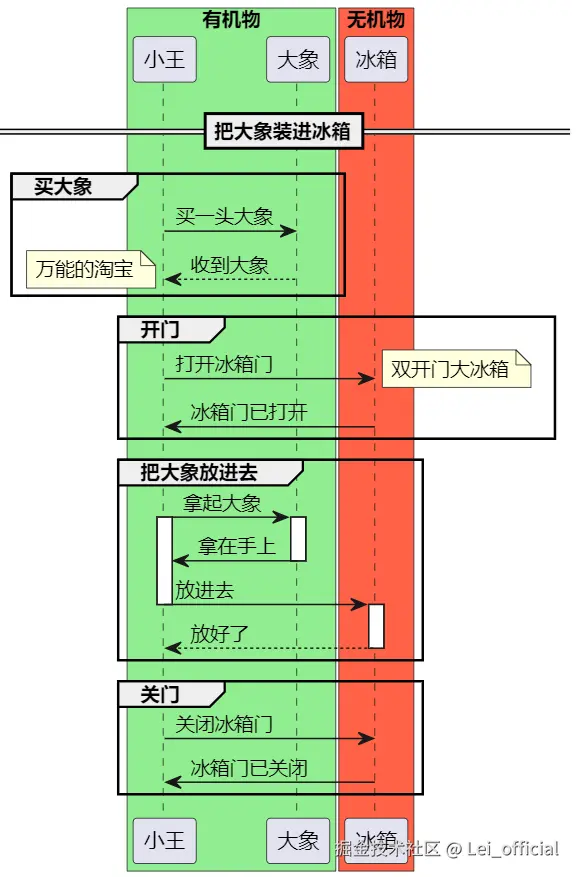

以上图片展示了90%能使用到的时序图功能，其源码如下所示：

'单引号开头表示注释
'开启标签
@startuml cook

'==添加大标签
==把大象装进冰箱==

'box声明背景色，可以指明颜色值，使用participant来指明要覆盖背景色的成员
box "有机物" #LightGreen
participant 小王
participant 大象
end box

box "无机物" #Tomato
participant 冰箱
end box

'group - end添加小标签，用来框选一系列步骤
'->实线箭头，-->虚线箭头
group 买大象
小王 -> 大象: 买一头大象
小王 <-- 大象: 收到大象
note left: 万能的淘宝
'单引号开头表示注释，note必须跟在箭头后面
end

group 开门
小王 -> 冰箱: 打开冰箱门
note right: 双开门大冰箱
小王 <- 冰箱: 冰箱门已打开
end

'activate 角色 —— 开启某一流程，进入某一状态
'deactivate 角色 —— 结束某一流程，退出某一状态
group 把大象放进去
小王 -> 大象: 拿起大象
activate 小王
activate 大象
小王 <- 大象: 拿在手上
deactivate 大象
小王 -> 冰箱: 放进去
deactivate 小王
activate 冰箱
小王 <-- 冰箱: 放好了
deactivate 冰箱
end

group 关门
小王 -> 冰箱: 关闭冰箱门
小王 <- 冰箱: 冰箱门已关闭
end

@enduml

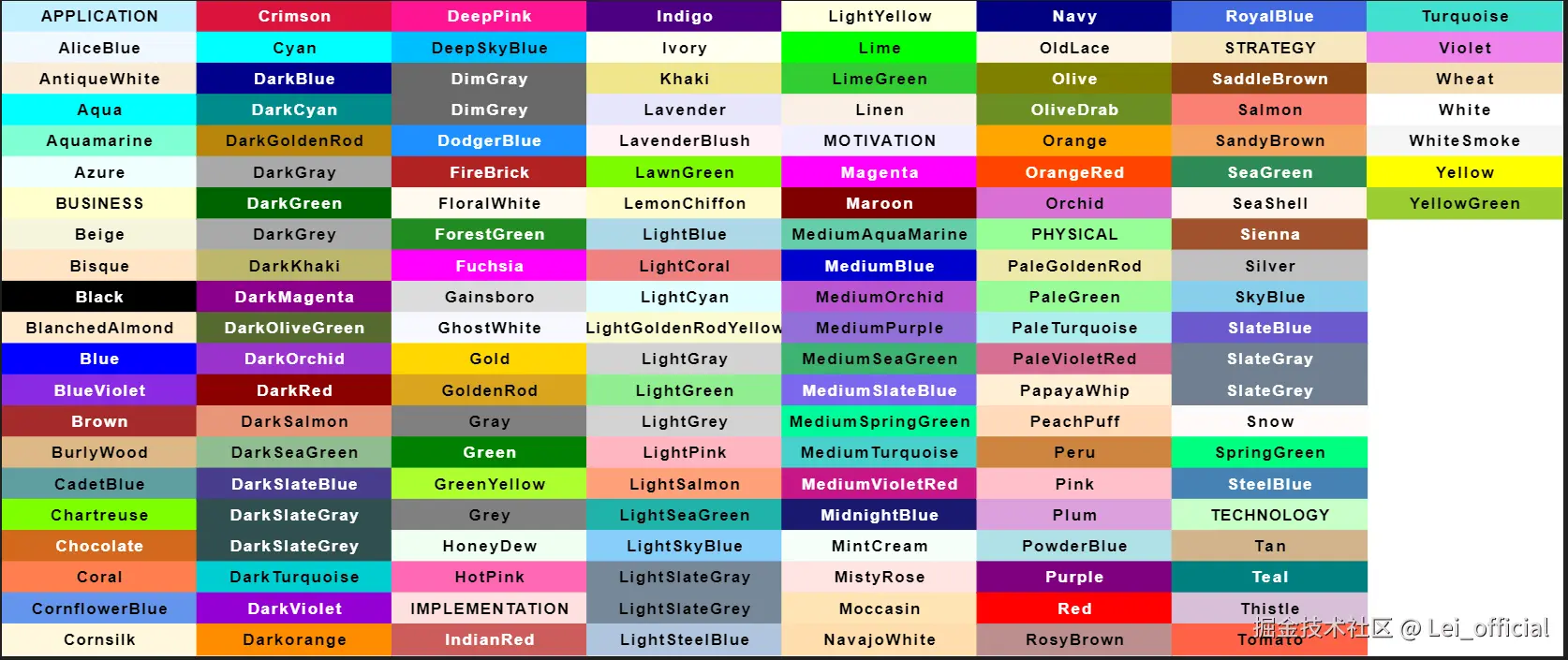

内置颜色集合

PlantUML内置了近百种颜色，可以通过#LightBlue格式的标签来设置色值。


绘制类图

PlantUML类图使用文档

相比于时序图而言，类图的绘制要简单的多，原因在于类图所使用的图形样式要大大少于时序图。

对类图而言，我们要关注的主要是两点：

  1. 元素，包含类和接口，元素内部由变量及方法组成。
  2. 关系，包含泛化关系（继承和实现）、组合关系（儿子脱离老子后仍然有意义）、聚合关系（儿子脱离老子则无意义）。

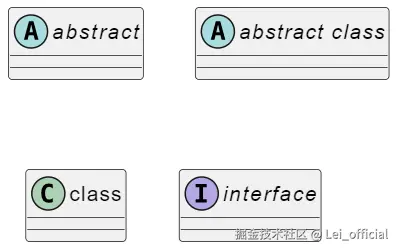

类（Class）与接口（Interface）

抽象类abstract，普通类class，接口interface。


@startuml
'抽象类
abstract abstract
abstract "abstract class"
'类
class class
'接口
interface interface
@enduml

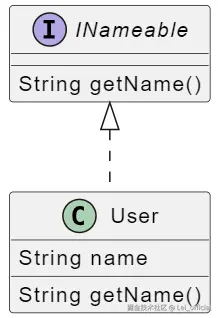

成员变量（variable）与函数（function）

还可以直接用类似Java的语法来写类、接口、变量、函数。


@startuml
class User {
    String name
    String getName()
}
@enduml

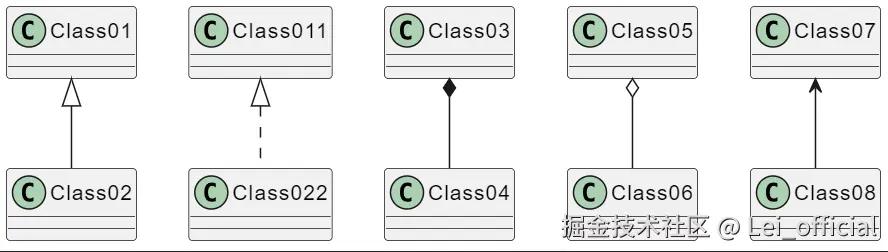

继承（extends）与实现（implements）

以下箭头方向可以左右灵活使用。

  • 泛化：<|--，空心三角+实线，继承普通非抽象类或者接口
  • 实现：<|..，空心三角+虚线，继承抽象类
  • 组合：*--，实心菱形，强依赖，子体不可以脱离主体独立存活
  • 聚合/包含：o--，空心菱形，弱依赖，子体可以脱离主体独立存活
  • 接口调用：<--，关联关系


@startuml
Class01 <|-- Class02
Class011 <|.. Class022
Class03 *-- Class04
Class05 o-- Class06
Class07 <-- Class08
@enduml

在VSCode中使用PlantUML

依次安装如下2个插件后，就可以愉快地使用了：

  • PlantUML
  • Markdown Plantuml Preview

此外，也可以使用在线工具（plantuml-editor.kkeisuke.com）实时绘制。
