本文为自己许久之前开发报表记录的文档，转载此处主要防止丢失，如果能给哪位朋友解决一丝问题那就更有价值了。

简介

报表介绍

BIRT――商业智能和报表工具。

BIRT是一个Eclipse-based开放源代码的报表系统，它主要是用在基于Java和J2ee的web应用程序上。BIRT主要由两部分组成：一个是基于Eclipse的报表设计器和一个可以添加到应用服务器的运行组建。BIRT同时提供一个图形报表制作引擎。

BIRT拥有和Dreamweaver一般的操作界面，可以像画table一样画报表，也可以生成图片、导出Excel、html、pdf、ppt等分页，样式比script设置简单，另外BIRT还有OLAP导航功能。

基本概念

数据源：数据的来源，或提供者。如xml数据源、jdbc数据源等。

数据集：数据集合，它必须与数据源关联，可以理解为查询的结果。

报表以及报表项，报表可视为是针对一组数据集的表现形式，而报表项这是这个表现形式的某个具体的单元。它们之间的关系，与窗体和控件的关系非常类似。报表、数据集、数据源三者间的关系：数据源 --- 数据集 --- 报表。

报表参数：查询参数的表现形式，使用它可以构建更灵活的报表。

模板和库：主要用于复用报表设计，提高报表开发的效率

丰富的报表

列表－列表是最简单的报表。当列表变长时，你可以把相关数据增加到同一分组（基于客户的订单分组，基于供应商的产品分组）。如果数据是数字类型的，你可以轻松的添加到“总数”、“平均”、或其他汇总中。

图表－当需要图表表现时，数字型数据比较好理解。BIRT 也提供饼状、线状以及柱状图标等。

交叉表－交叉表（也叫做十字表格或矩阵）用两种维度展示数据：sales per quarter or hits per web page。（交叉表在 1.0.1 中没有提供，但计划在将来提供。）

信函和文档－通知、信件、以及其他文本文档都很容易通过BIRT 方便建立。文档包括正文、格式、列表、图表等。

混合报表－很多报表需要联合以上所有的报表构成单一文档。例如，一份客户声明会列出客户所需要的信息，为当前促进(promotions)提供文本，以及提供并行的出帐和入帐列表。一份财政报表将包括声明、图表、表格，所有这些都将进行全方位的格式化，来匹配共有的配色方案。

安装使用

官方网站

www.eclipse.org/birt/

安装程序

可自行去官网下载，也可联系开发团队。

软件使用

新建一个报表

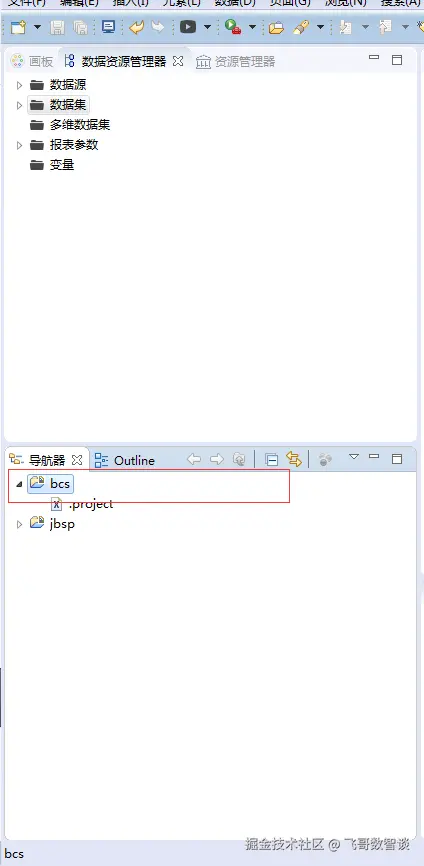

打开eclipse 在菜单栏点击选择文件----新建项目-----点开业务智能和报告工具-----报表项目， 点击下一步，输入一个项目名称，可以使用默认位置也可以换新的位置，点击完成，（如下图新建完成)

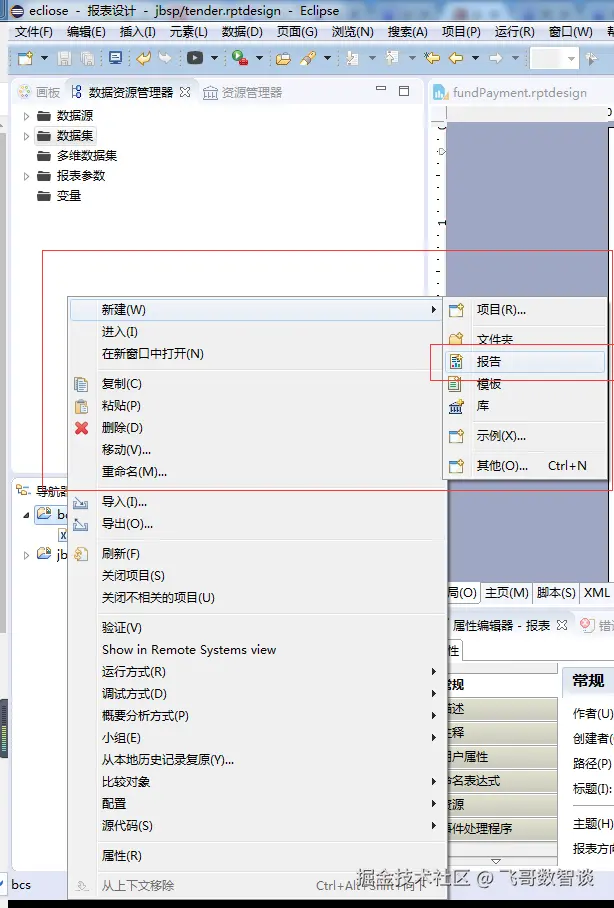

鼠标移到项目上右键选择新建-------报告(如下图)

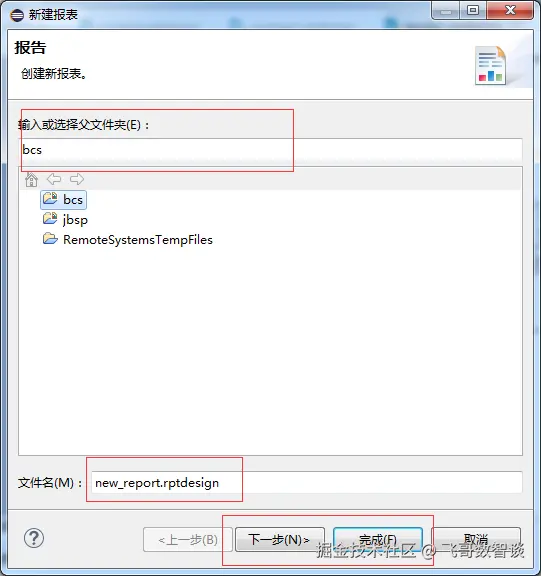

新建报告后会出现新建报表窗口（如下图）

这里有三个需要注意的地方：

  1. 输入后选择父文件夹的地方一定要选当前所使用的项目

  2. 文件夹名一定要定义好

  3. 下一步和完成

    (1) 点击完成直接创建，创建的是空白模板

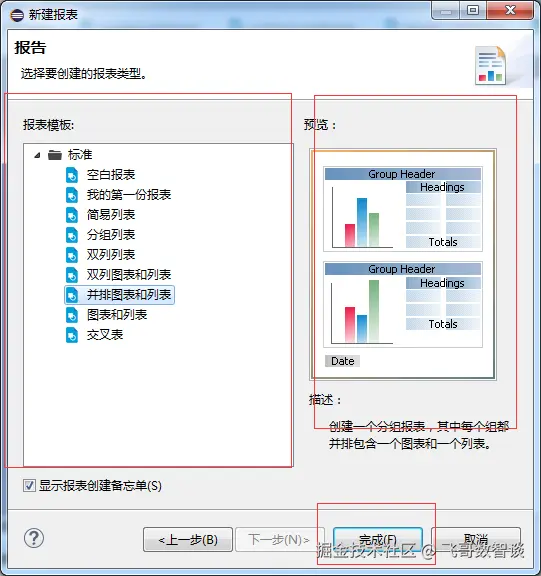

    (2) 点击下一步后可以选择模板，然后点击完成根据选择的模板生成（如下图）

为报表添加数据源

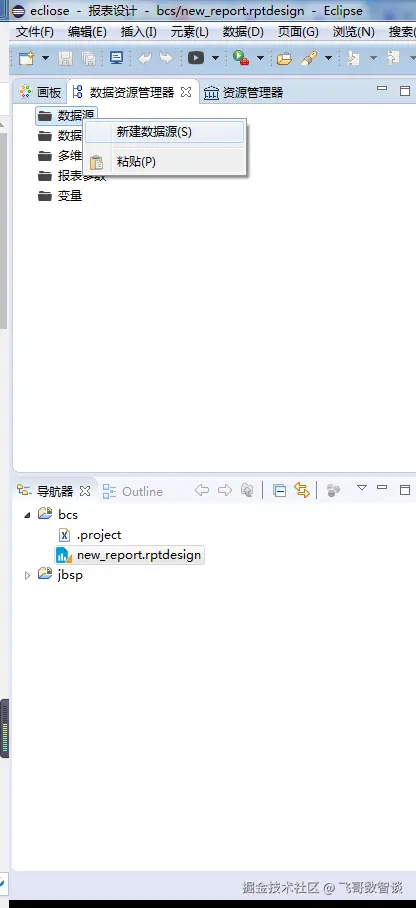

首先要添加一个数据源，在数据资源管理器中找到数据源右键-----新建数据源（与数据库关联）

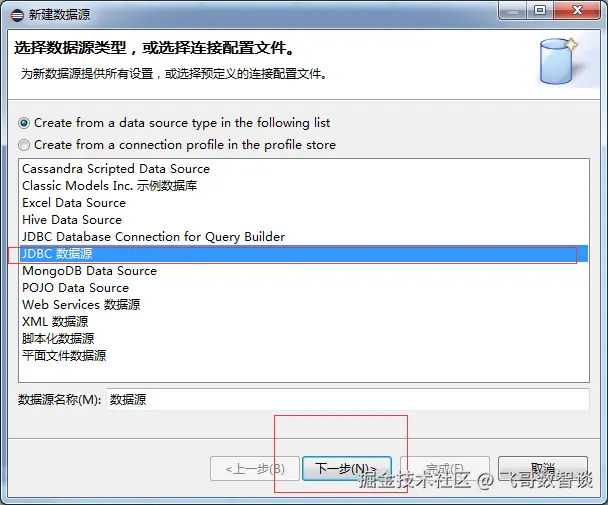

选择数据源类型（我们选择JDBC数据源）

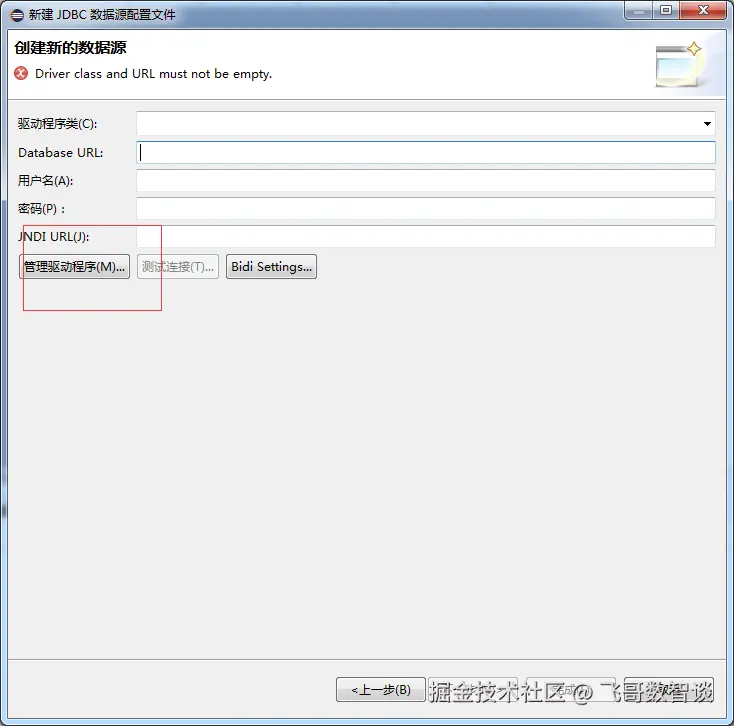

创建新的数据源

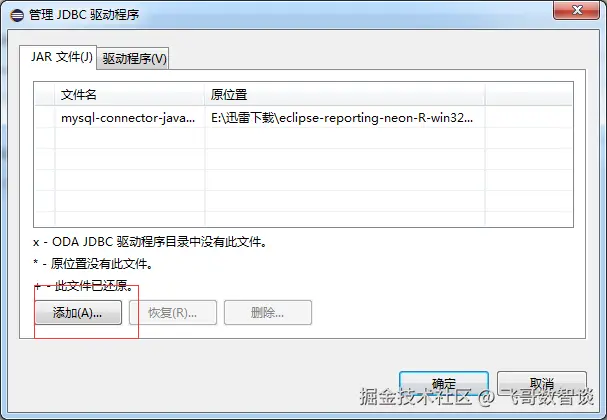

我们需要安装jdbc的驱动类，点击管理驱动程序，打开如下界面


点击添加选择文件，打开一开始解压eclipse软件的路径找到mysql-connector-java-5.1.35.jar选择，点击确定

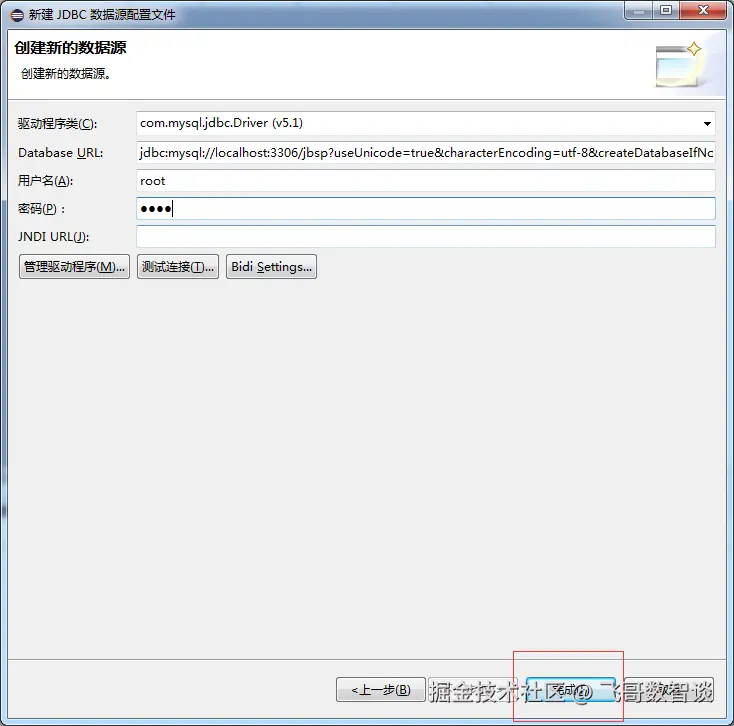

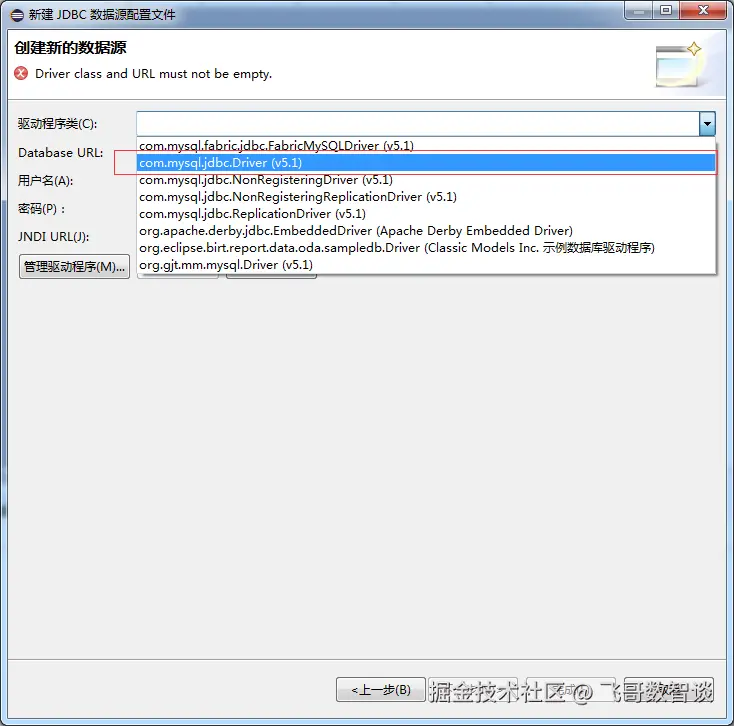

回到创建新的数据源窗口，在驱动程序类下拉中找到com.mysql.jdbc.Driver (v5.1)

DAtabaseURL：这个地方输入的是连接数据库的URL（如本地我的是：jdbc:mysql://localhost:3306/jbsp?useUnicode=true&characterEncoding=utf-8&createDatabaseIfNotExist=true） 用户名：这里填写登录数据库的用户名（如：root） 密码：这里填写登录数据库的密码（如：root）

点击测试连接，提示连接成功，点击完成，数据源就添加好了

为报表添加数据集

在数据资源管理器中找到数据集右键-----新建数据集

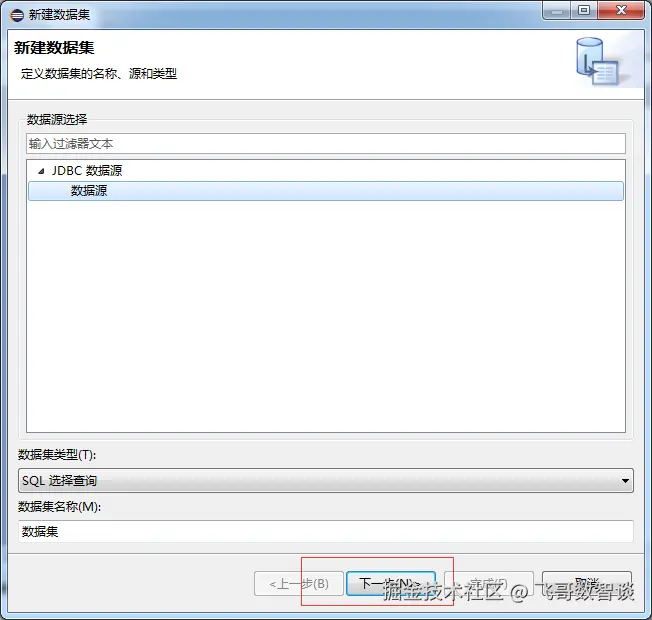

弹出新建数据集窗口，直接点击下一步，弹出查询窗口

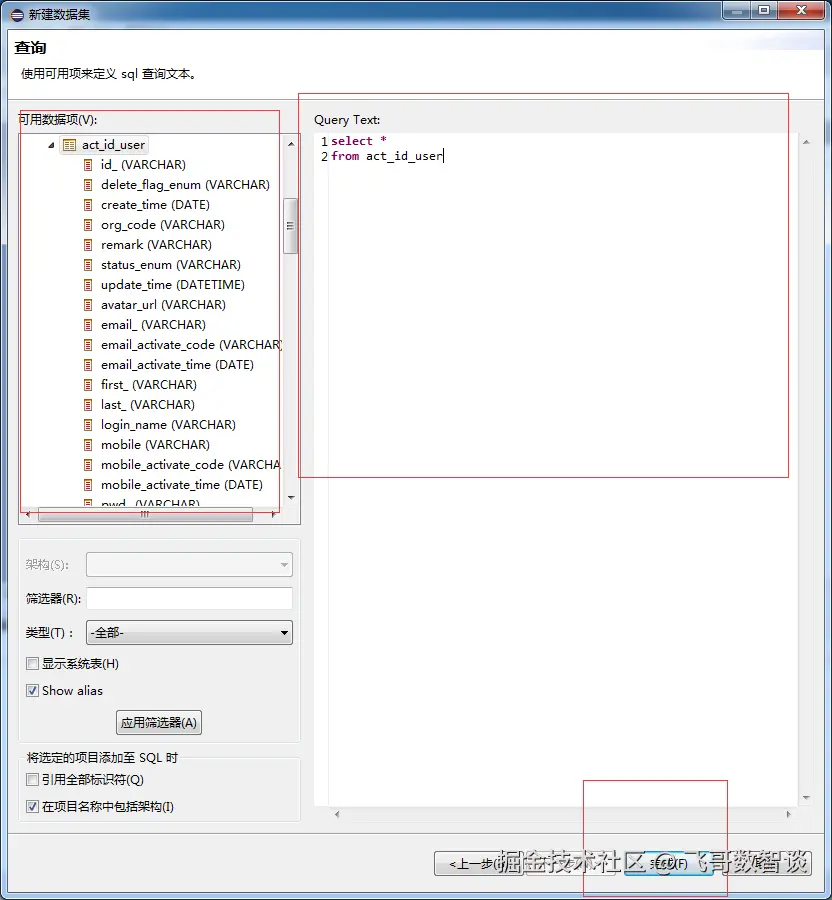

Query Text 这里面是写sql语句（例子：拿到act_id_user表中的所有数据）如果拿取的数据多表关联 用sql语句join拿取 可用数据项：这里面是查询出来的数据库中的表和字段，可以双击选择也可以拖拉到右侧进行使用 点击完成

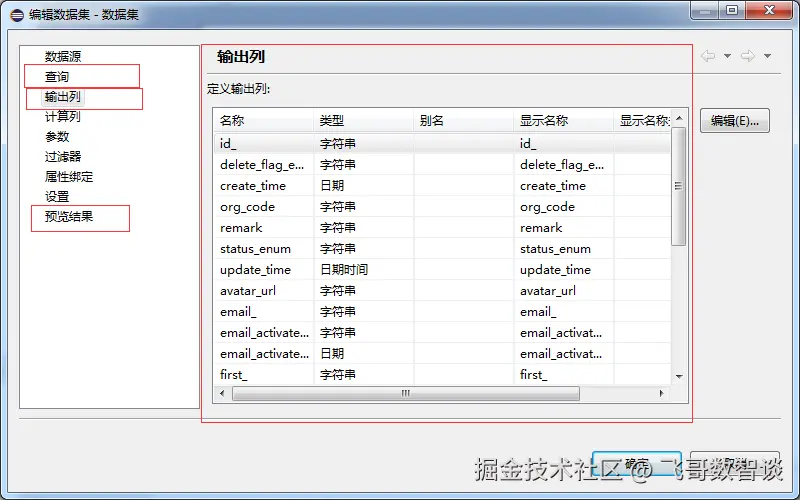

这里面显示的是输出的列看一下对不对

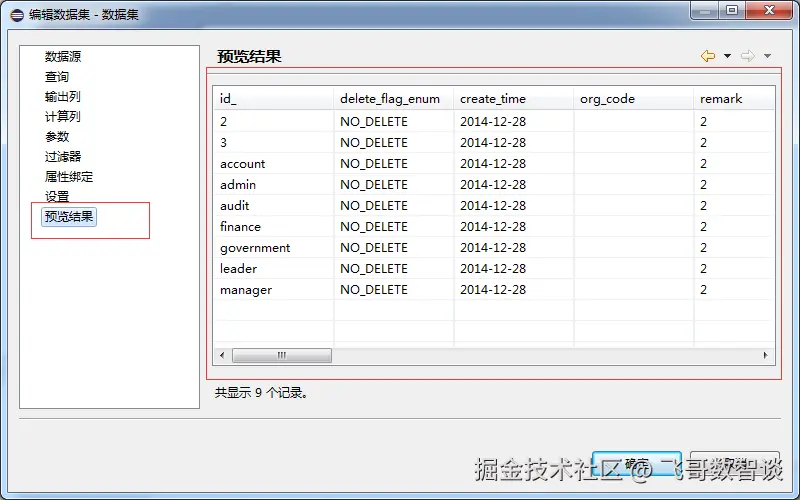

左侧的查询就是刚才可以写sql语句的窗口，预览结果就是查看获取的数据，如果sql写的有错误它会报错

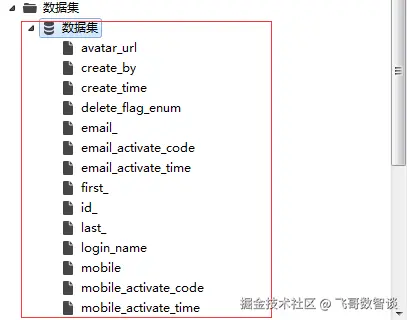

点击确定数据集添加成功（如下图）

参数

url中增加参数链接后面直接添加参数。frameset?__report=tender.rptdesign&organizeName=${organizeName}&name=1&age=20

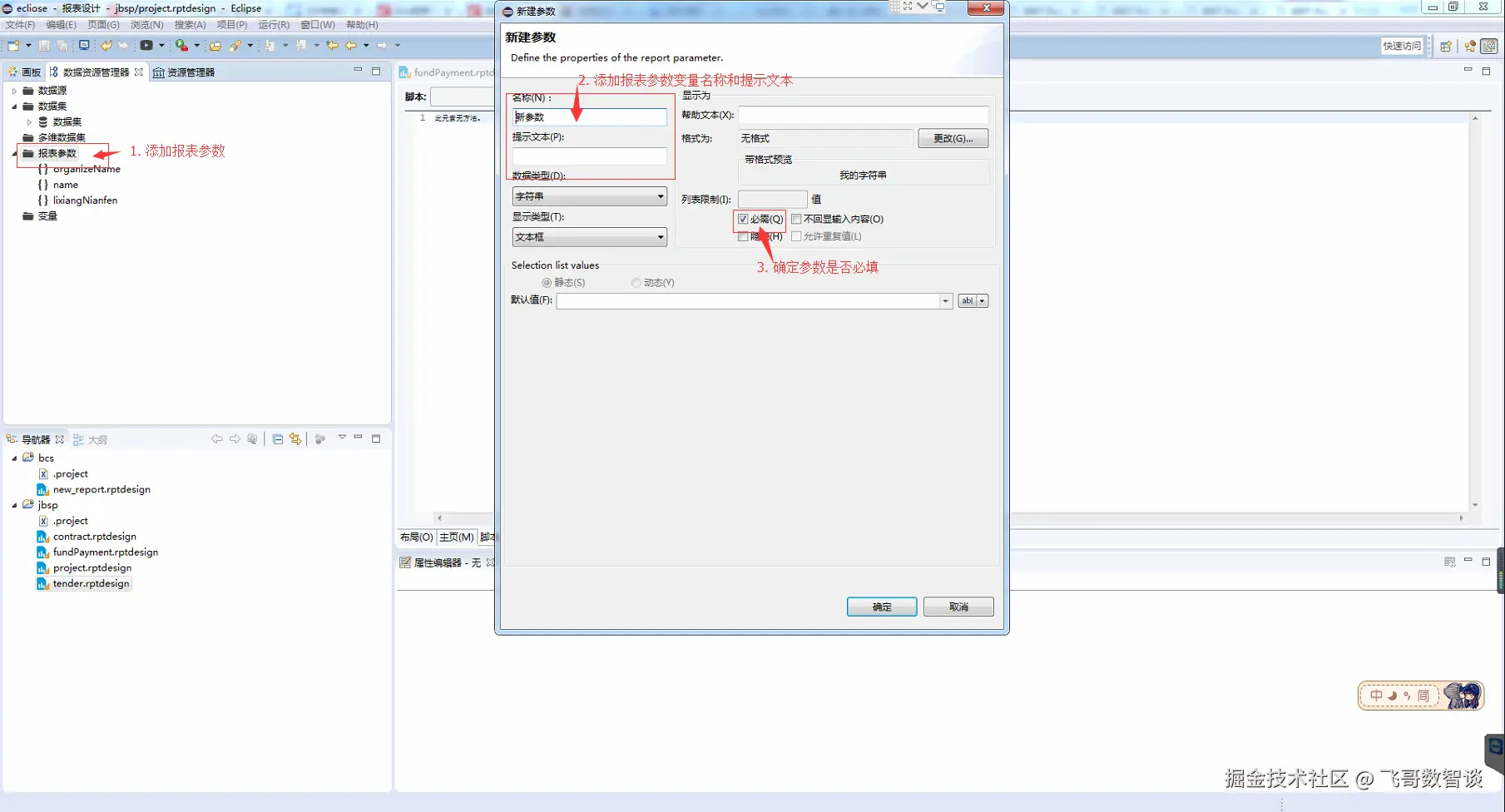

报表文件中增加参数

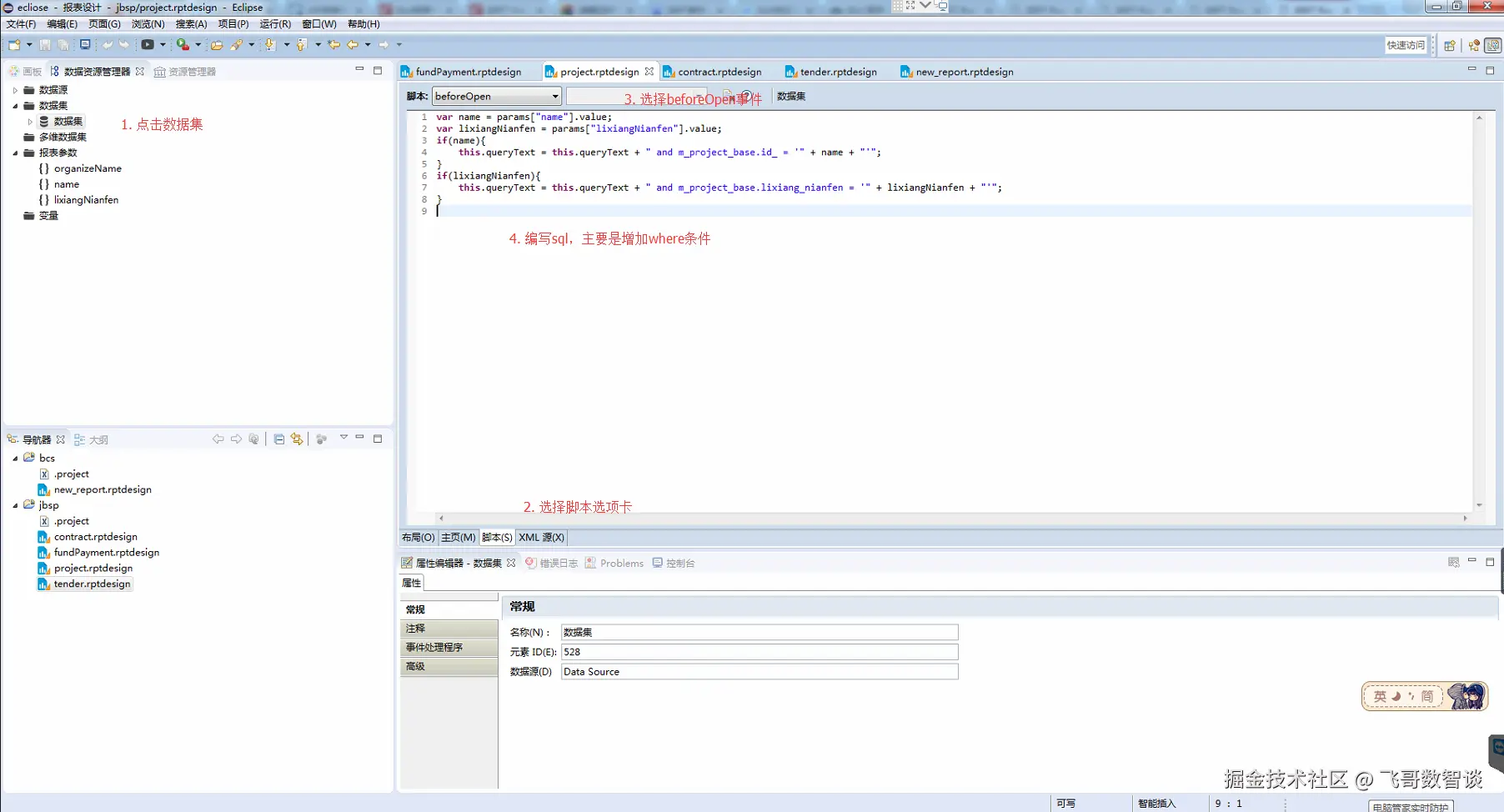

报表文件添加参数脚本，选中左侧数据集，在中央区域点击脚本，下拉选中beforeOpen，对sql根据参数增加查询条件。 如果原sql没有where语句，需要添加where 1=1，保证sql拼接后不错误。

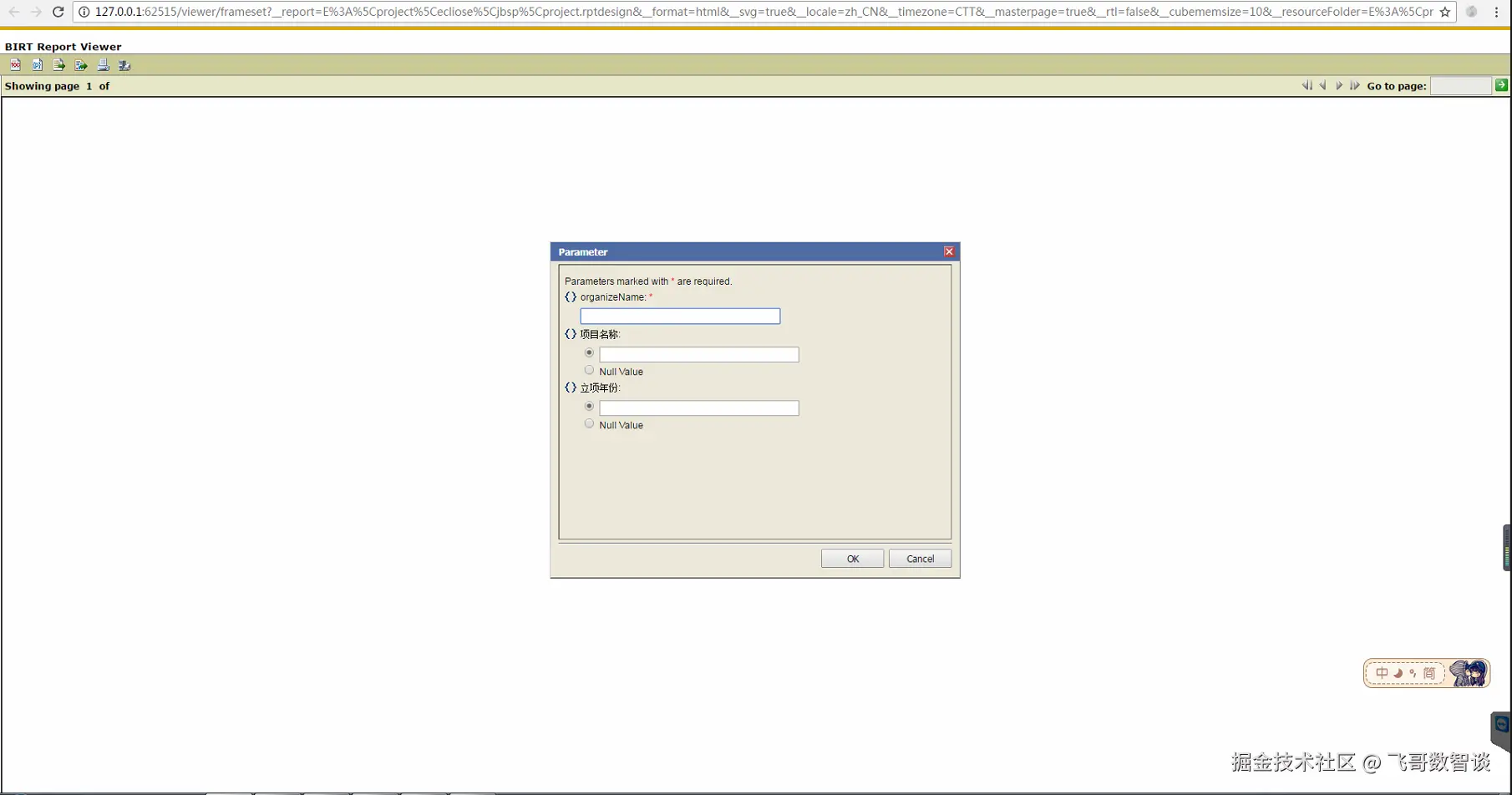

测试参数查询

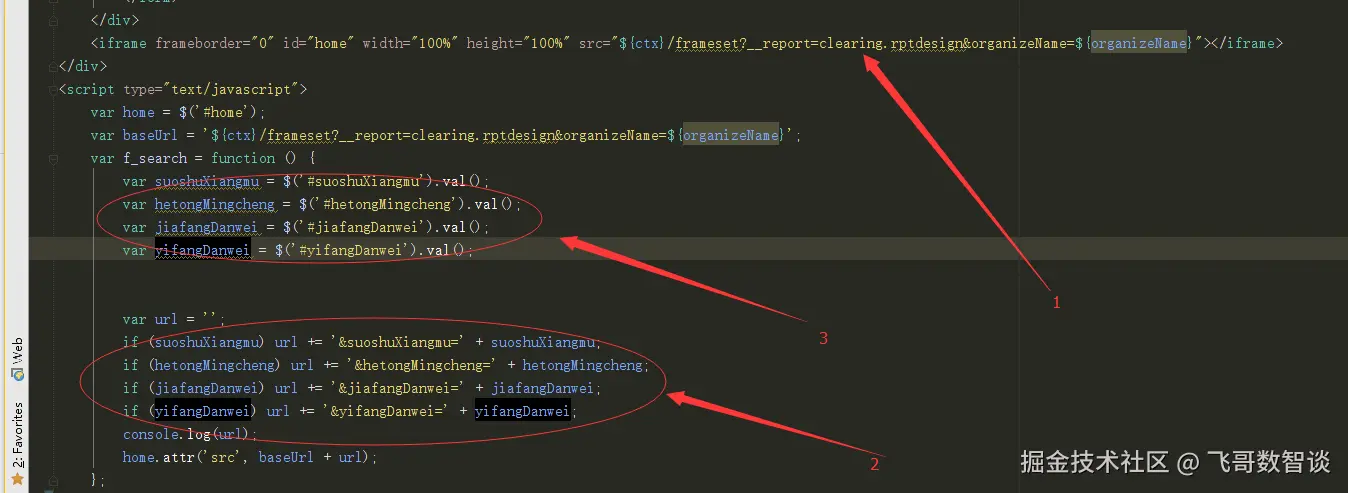

将报表加入到项目 找到编写好的文件 后缀名为.rptdesign 将它放到项目指定的文件下 在新建新的jsp 引入报表

  1. 名字与编写的文件名相同

  2. 拼凑搜索的链接 连接的名与报表的参数名相同

  3. 拿取搜索框里的值

快速入门

项目中使用报表，要在选择eclipse中绘制报表并编写SQL语句，然后再系统中新增页面，并引入报表文件实现。

搜索原理：

    1. 页面通过输入或者下拉，拼接搜索参数。
    2. 将搜索参数拼接到url，进行报表渲染。

注意事项：

  • 报表的参数不能包含下划线_。
  • 报表参数的日期可以试用字符串。

使用技巧

自动撑满宽度

  1. 点击空白处。
  2. 属性选项卡-“常规”-“Layout Preference ”-选择“Auto Layout”（注意：宽度要为空白 不能定义）。

调整表格宽度

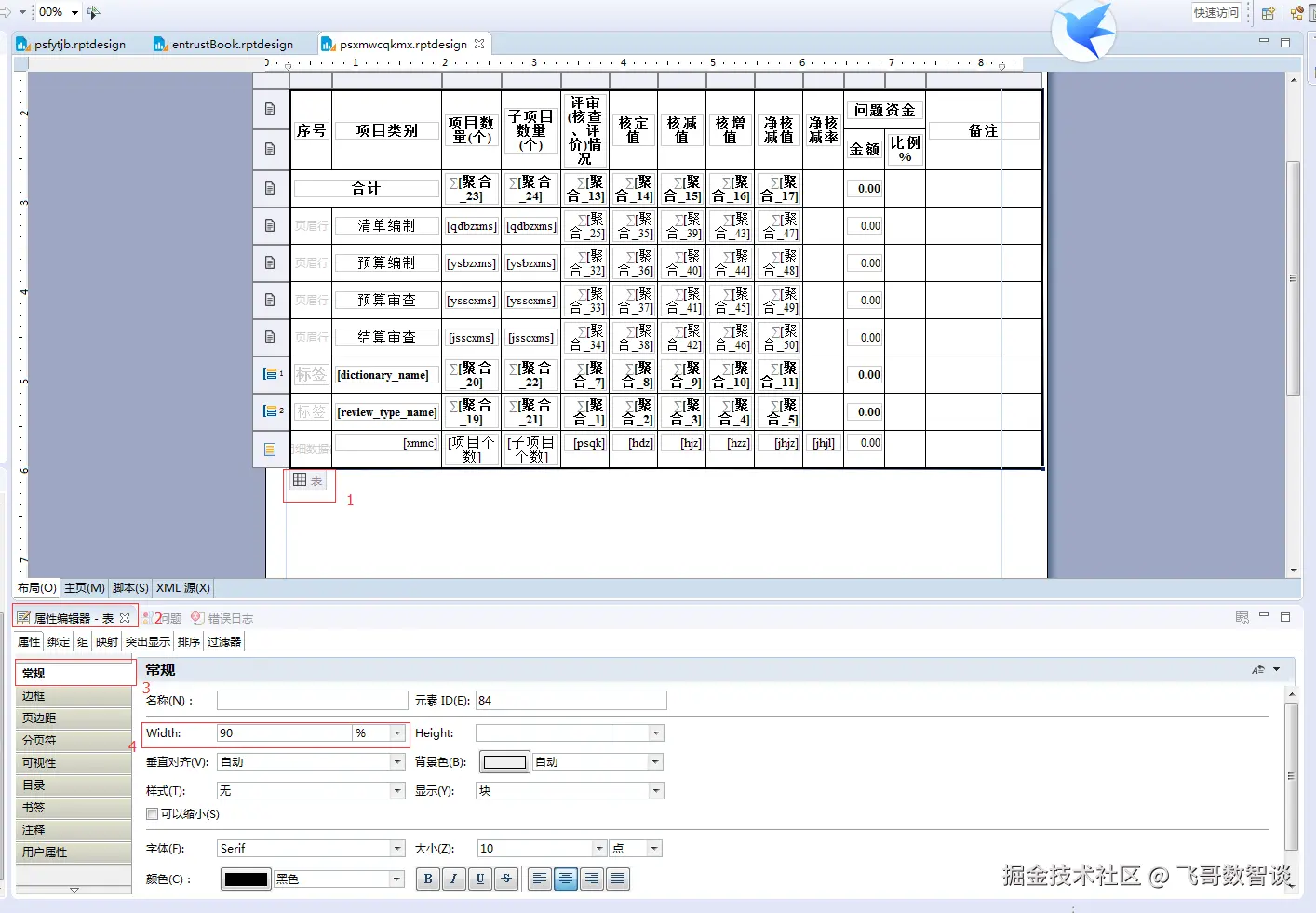

  1. 选中表格鼠标滑过表格，表格左下方出现表格全选图表，选择整个表格。

  2. 属性选项卡-“常规”-“Width”，根据需要设置即可。

设置A4页面

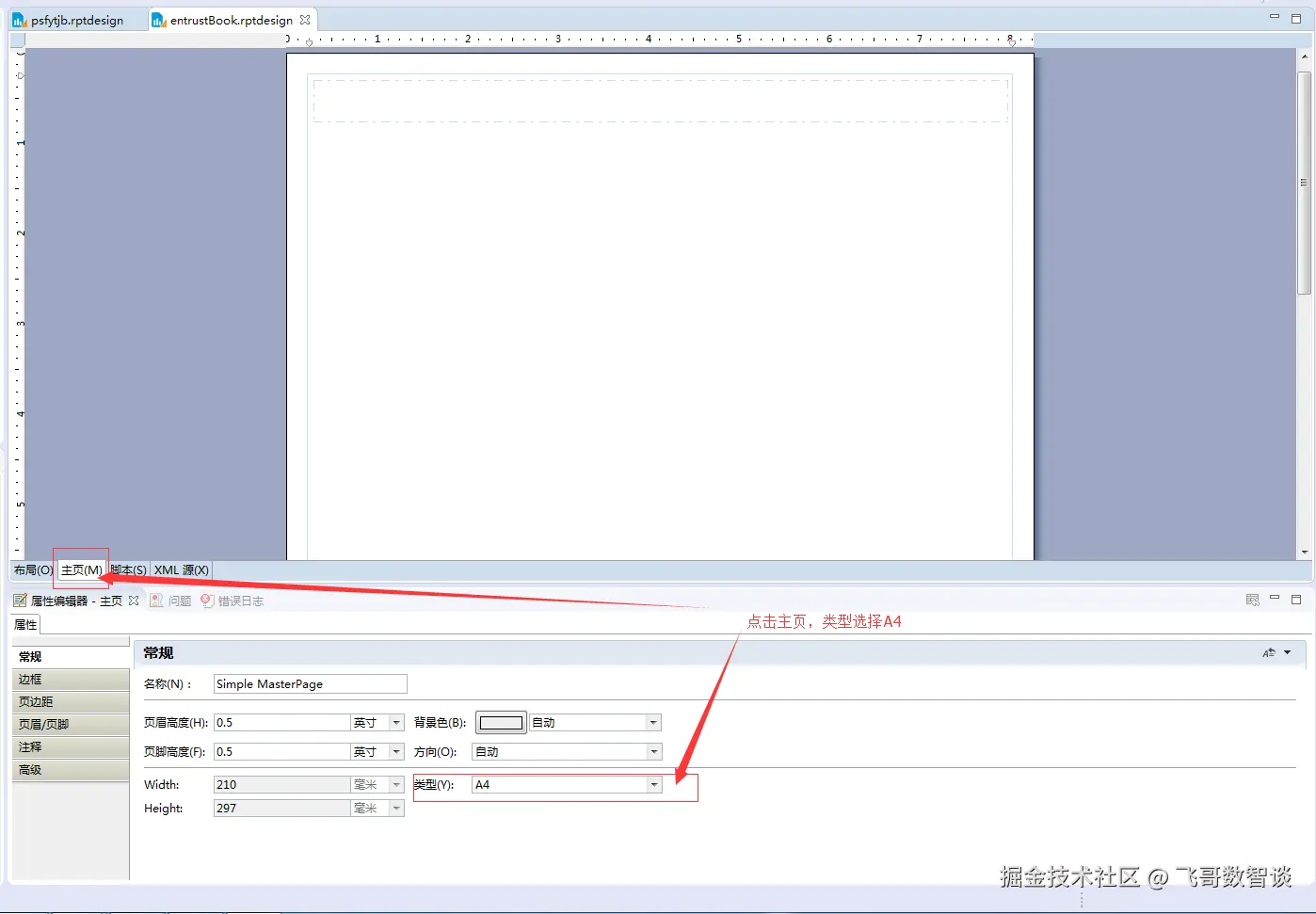

打开报表项目，点击分页栏中的主页，常规中选择类型为A4，即可设置。

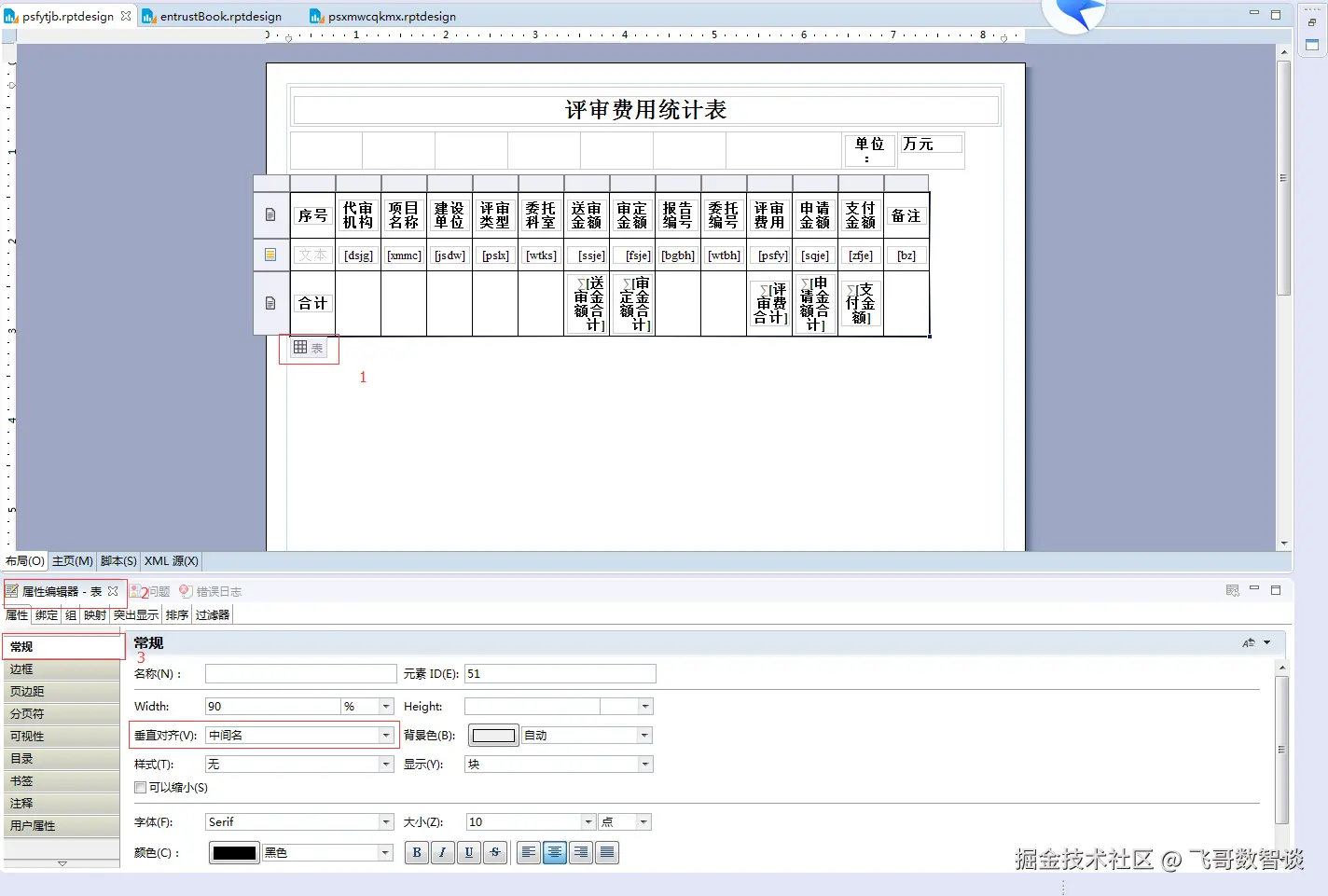

怎么设置页面宽度、文字居中加粗和垂直居中

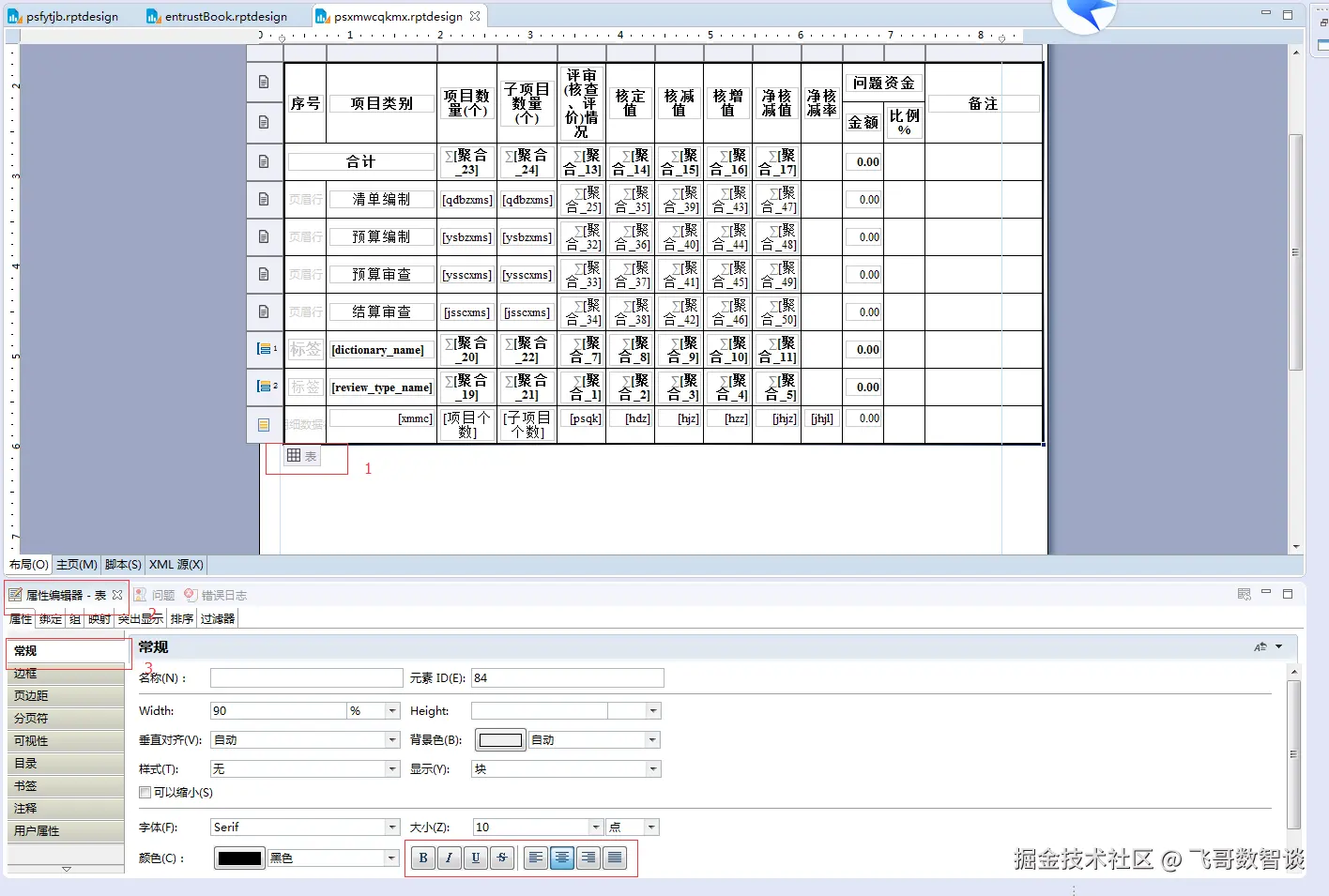

一般宽度设置都是设置百分比；首先打开报表，将鼠标移动到你要修改宽度的控件上面（标签不能设置宽度），会在左下角出现控件的名称，点击名称在下方的属性编辑器常规中找到‘width’，输入并修改后面的单位（%、像素、点等）。

文字居中加粗同样的也是选中左下角控件名称，然后在属性编辑器中找到常规，在右下角就能找到文字居中按钮和加粗按钮，这样是设置全局文字居中和加粗，如果想让单个文字或者控件居中加粗，直接选中文件或者控件然后点击按钮即可。

选中左下角的控件名称，实行编辑器中的常规，找到垂直对齐，下拉选择'中间名' （此处为汉化问题）。

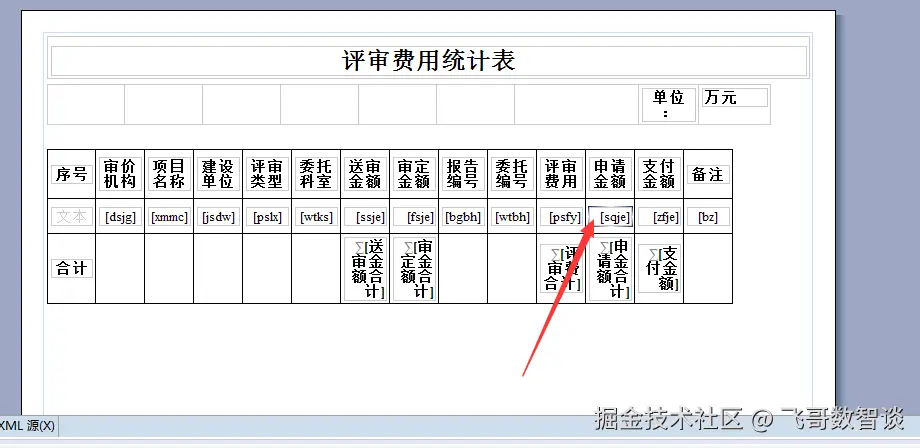

使用聚合

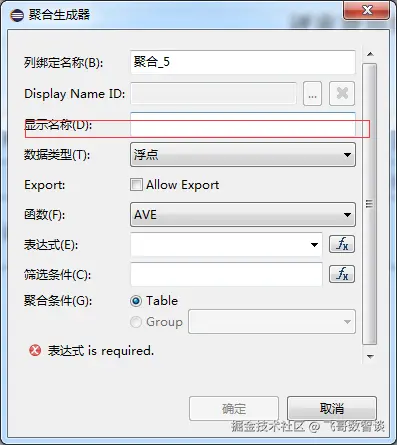

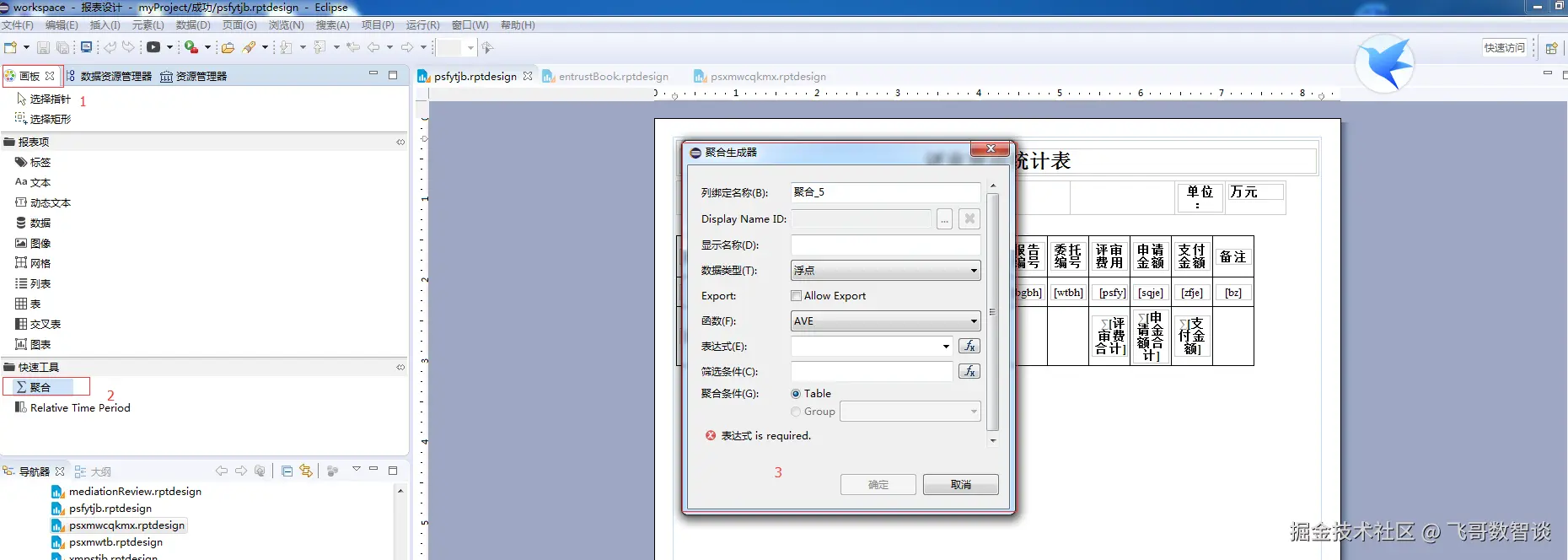

点击左侧的画板，找到聚合，点击聚合拖到需要聚合的一列，弹出聚合生成器。

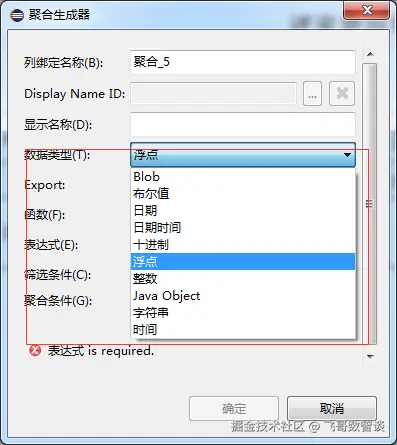

生成器：显示名称是用来显示在创作报表的页面，给制作人提供方便的；数据类型是选择返回的数据格式的，一般都是字符串格式（特别是聚合金额的时候使用字符串格式）；函数是选择聚合方式，一般我们用到的是SUM（求和）；

表达式中是聚合使用的表达式，一般使用的是特定的表达式。

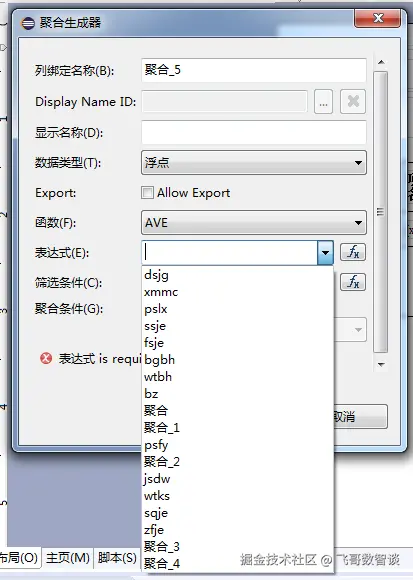

可以直接下拉选择列表中的列进行聚合

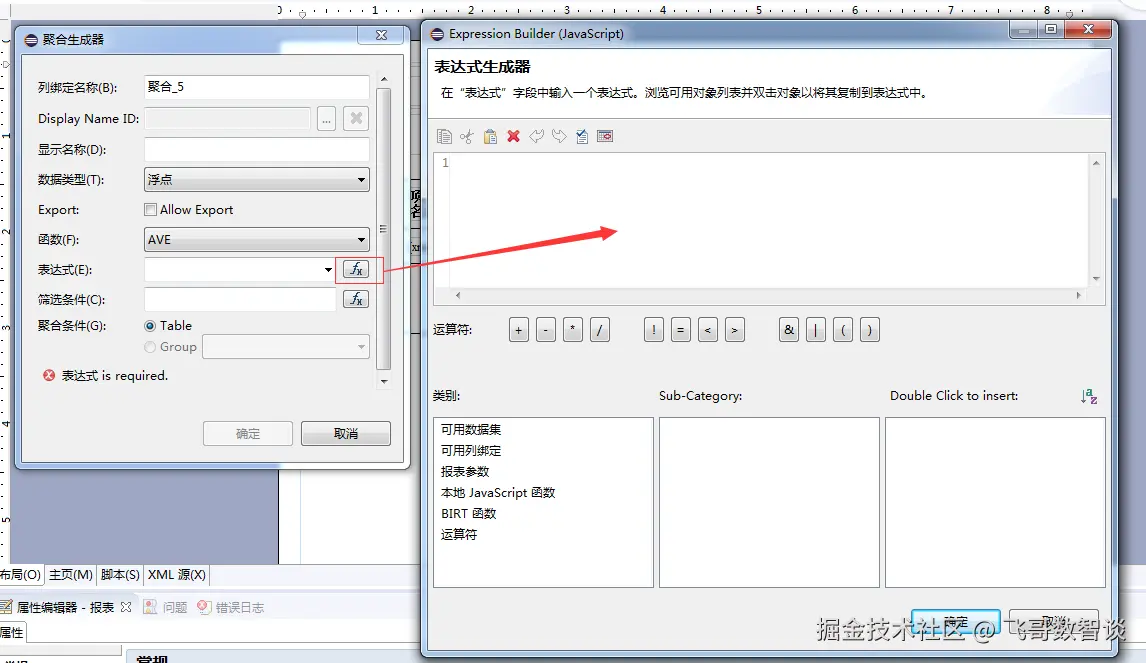

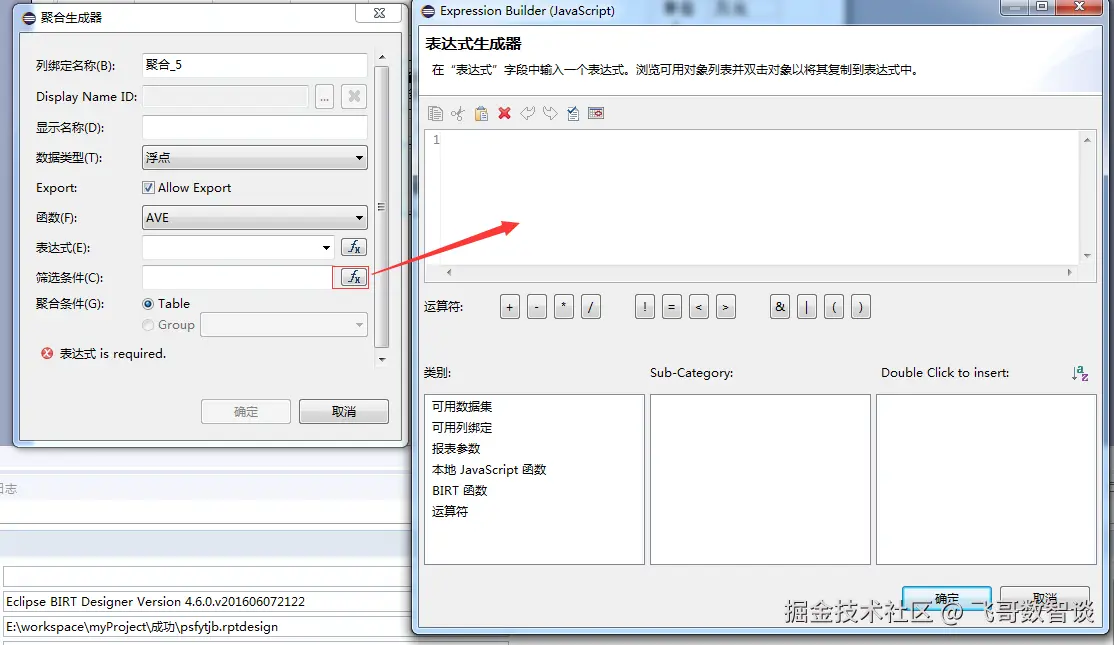

也可以点击右侧按钮，弹出表达式生成器窗口，输入表达式。

筛选条件需要添加表达式进行删选，满足条件的才能聚合。

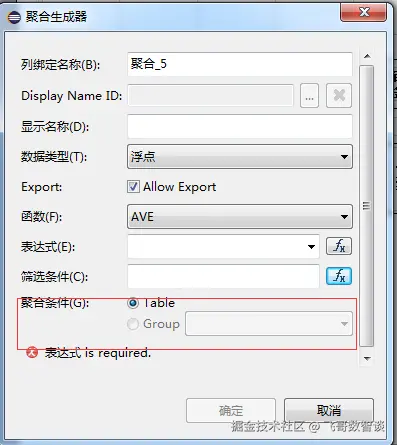

聚合条件是选择聚合的范围，可以是全表数据，也可以只是表中的一个分组中的数据。

获取当前时间

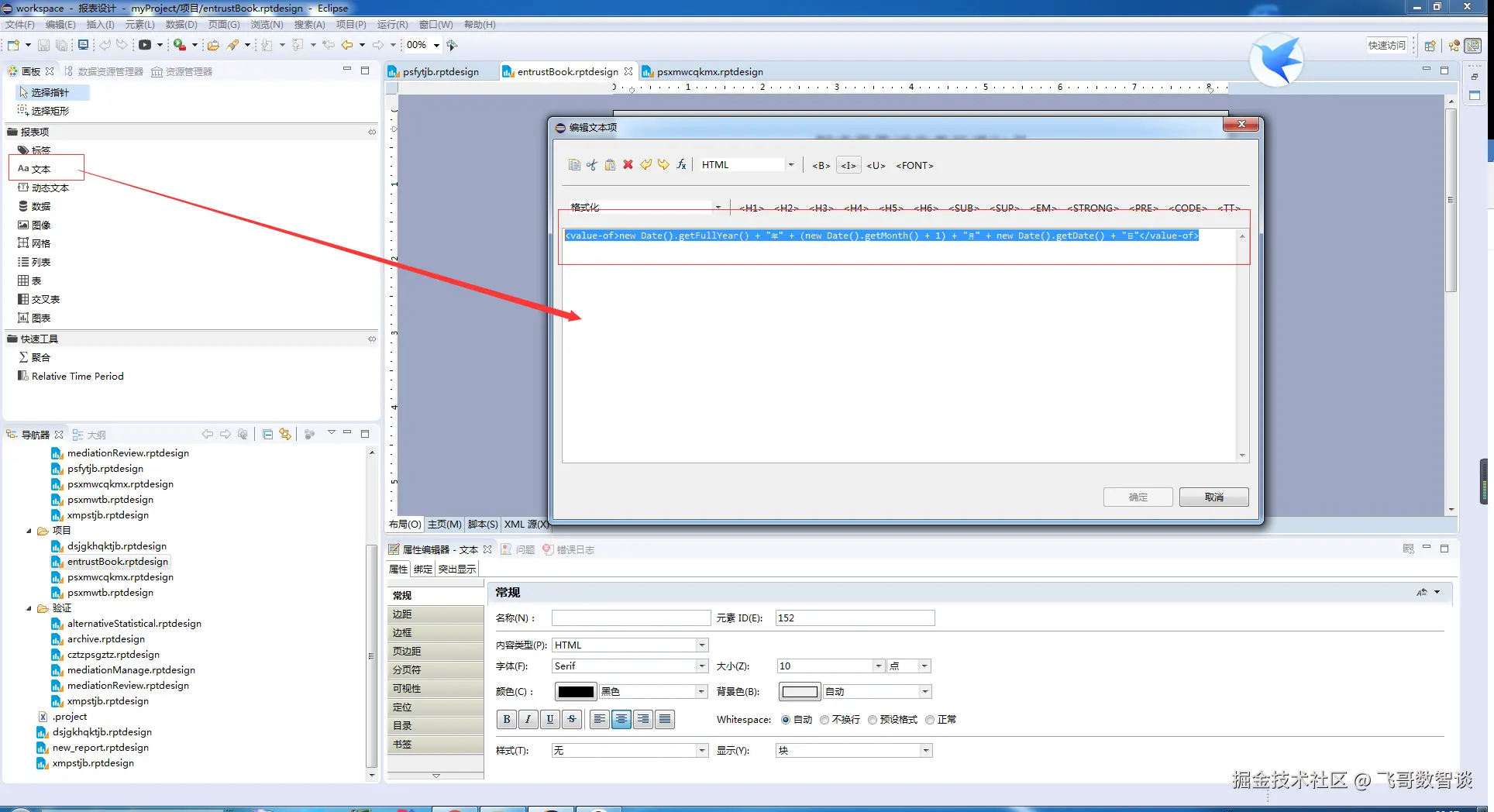

拖一个文本框，到显示时间位置松开，会弹出编辑文本项窗口，在窗口中输入'<value-of>new Date().getFullYear() + "年" + (new Date().getMonth() + 1) + "月" + new Date().getDate() + "日"</value-of>'，点击确定。

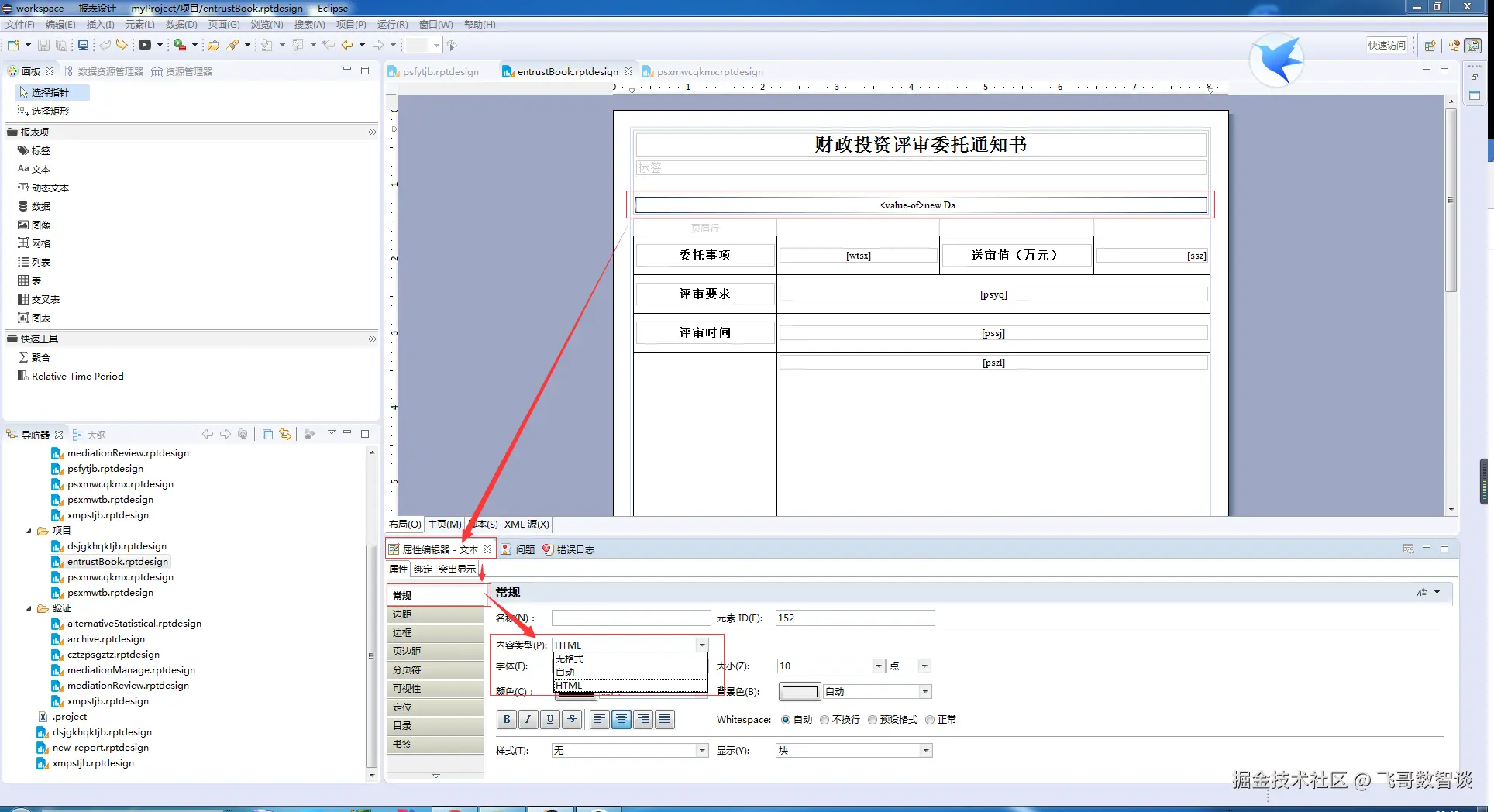

点击选中文本框，在下方属性编辑器点击常规，在右侧找到内容类型，下拉选择HTML即可。

添加序号并且实现列表数据循环自动加一

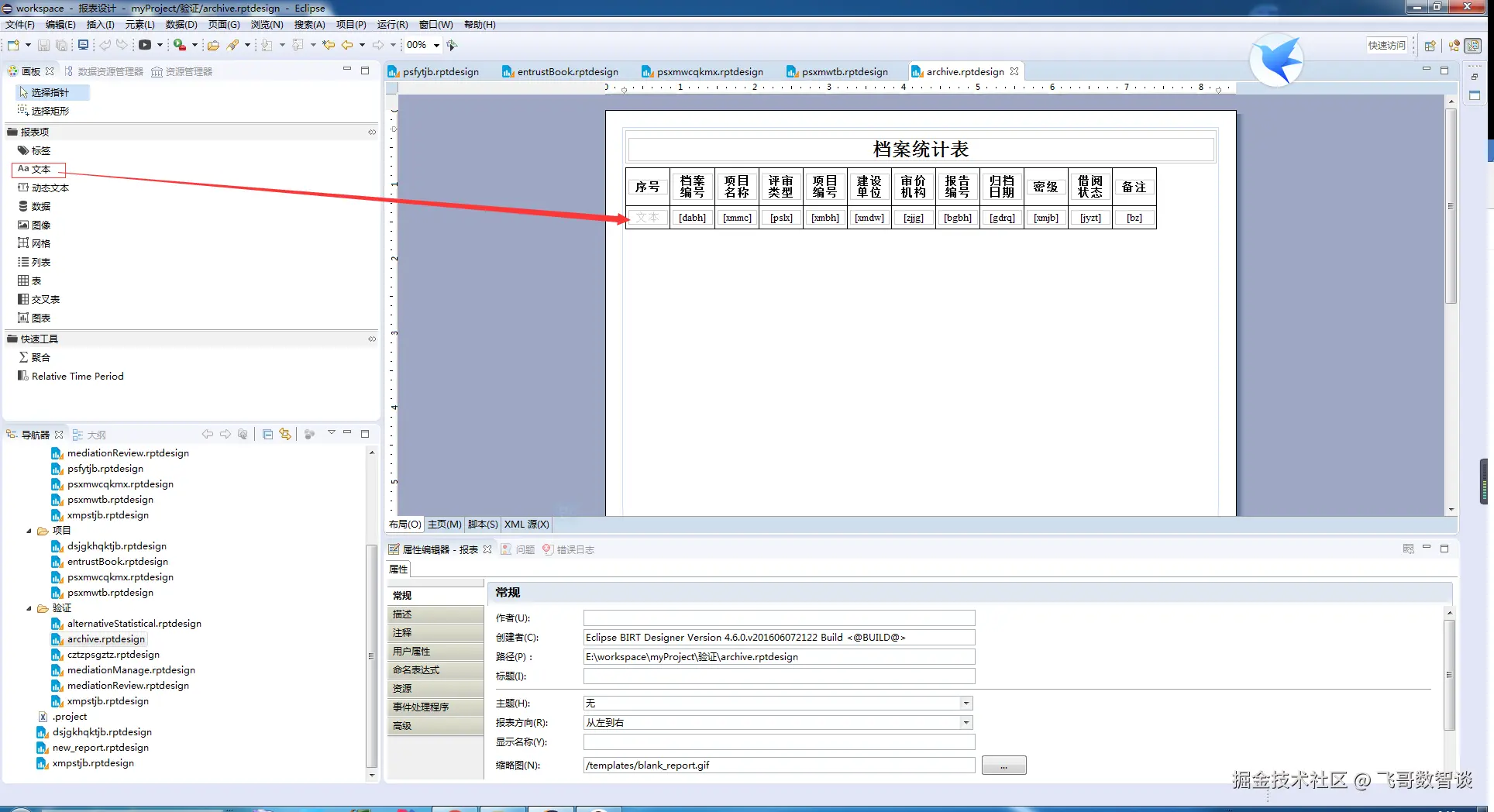

一般只有在列表显示数据的时候才用到需要，首先在表控件的'表-页眉'处拖一个标签，内容为序号。

在需要下方正对的'表-详细资料'中拖入一个文本框，不用输入任何文字。

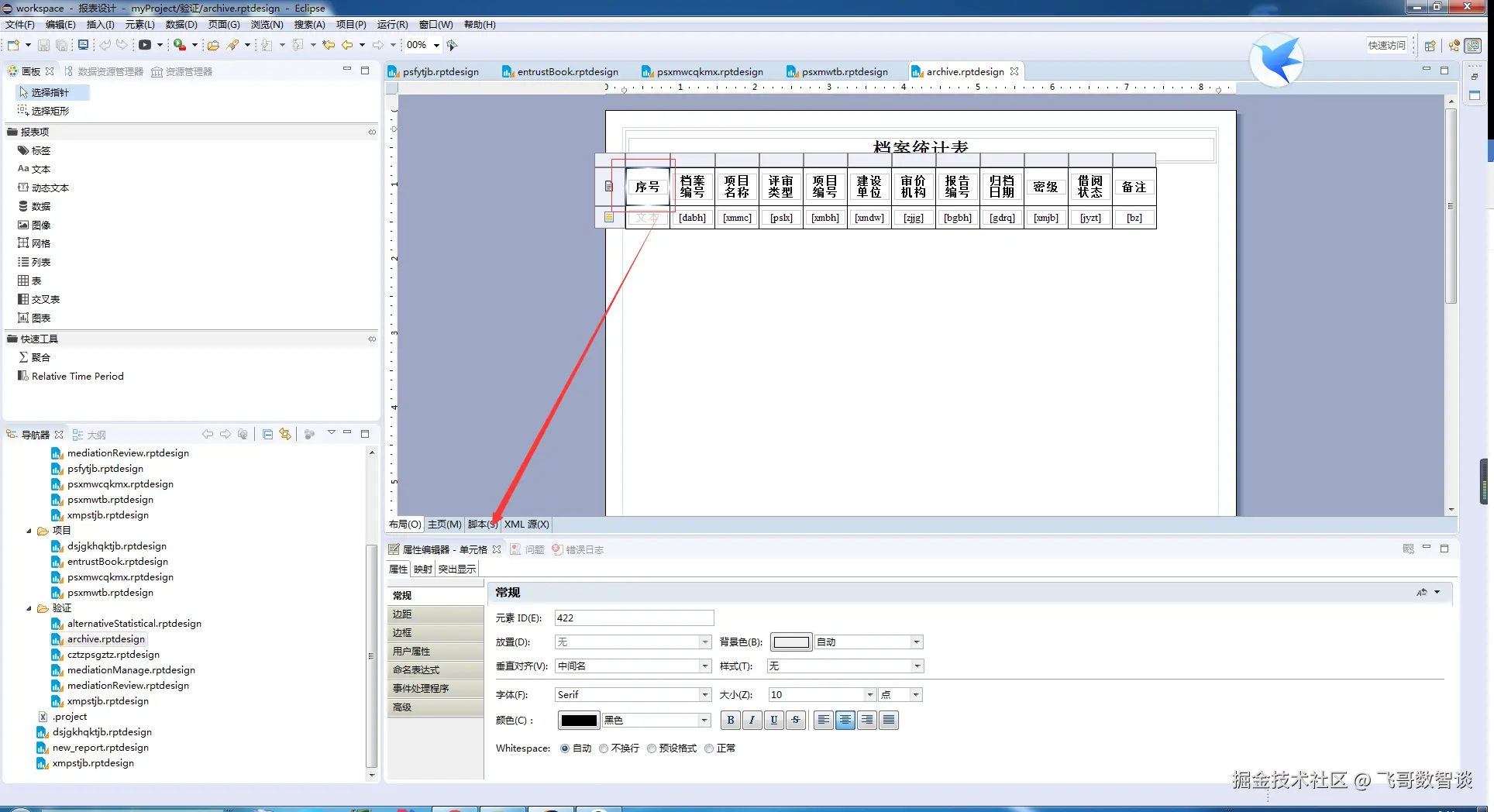

选中页眉处序号所在的单元格，点击下方分页栏中的脚本。

在上方脚本选项中，选择onCreate，在下方输入文本的地方输入i=0；

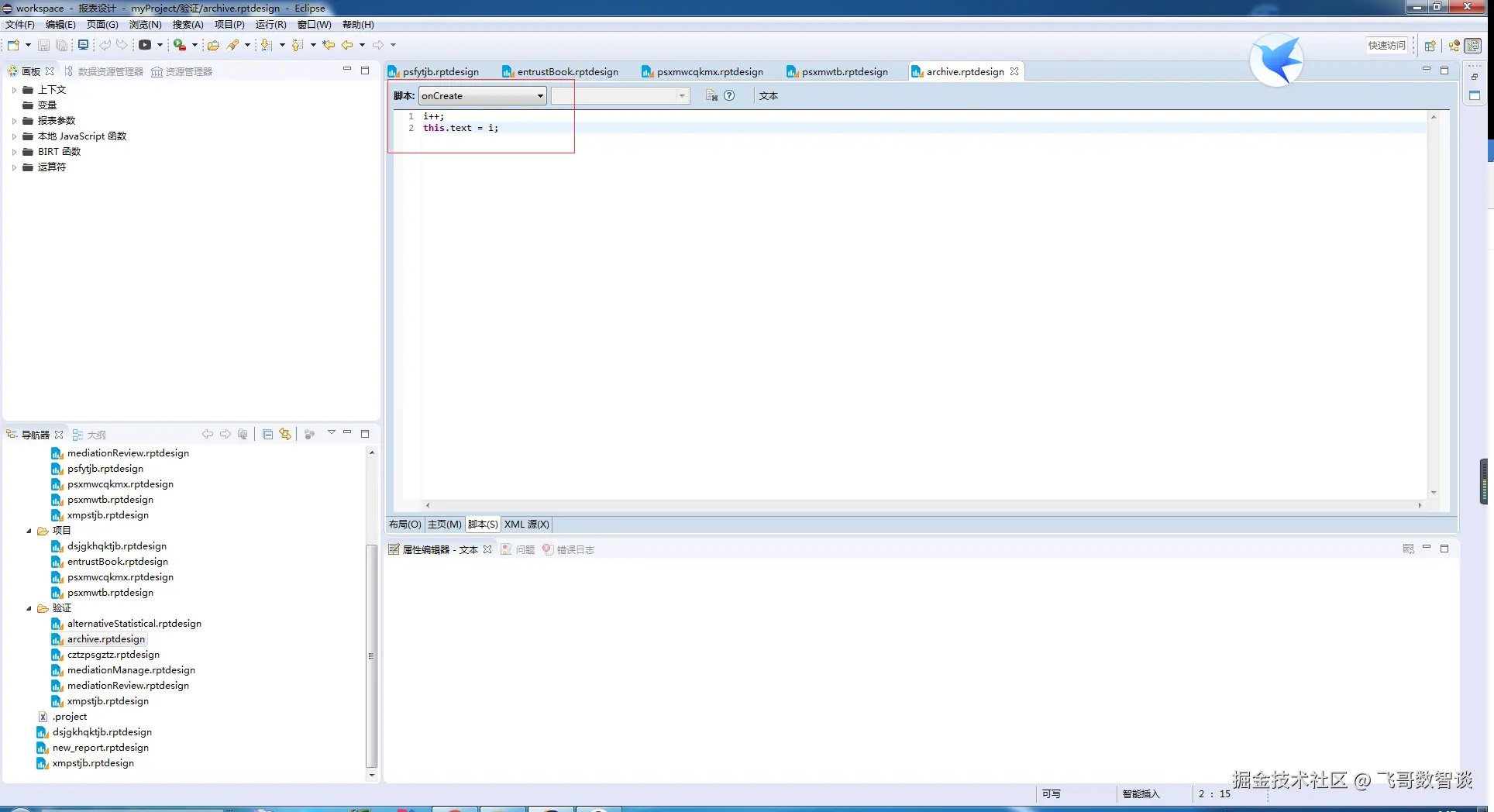

回到布局，选中刚才添加的文本输入框，继续点击下方的脚本分页栏，在脚本中选择onCreate，输入i++;this.text = i; 即可。

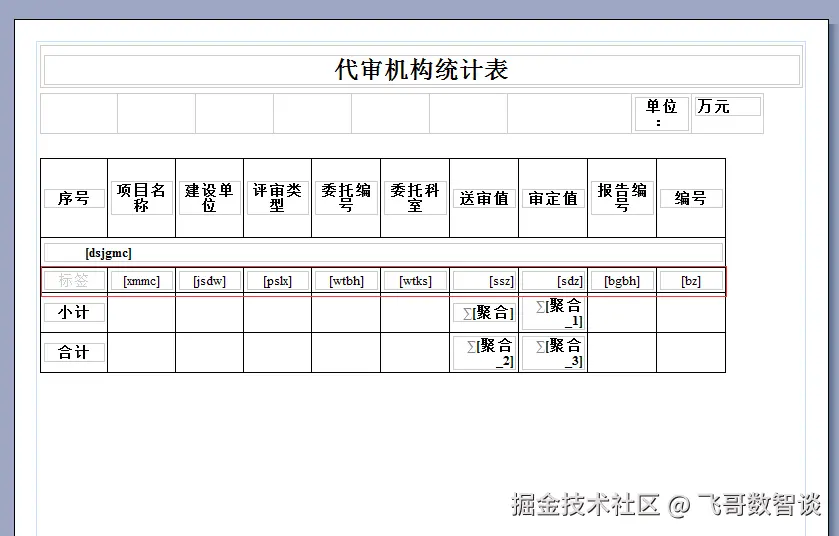

使用分组

分组是以数据中的某一列作为主体进行循环显示。

首先将表控件拖到页面上，右键'表-详细资料'，选择插入组。

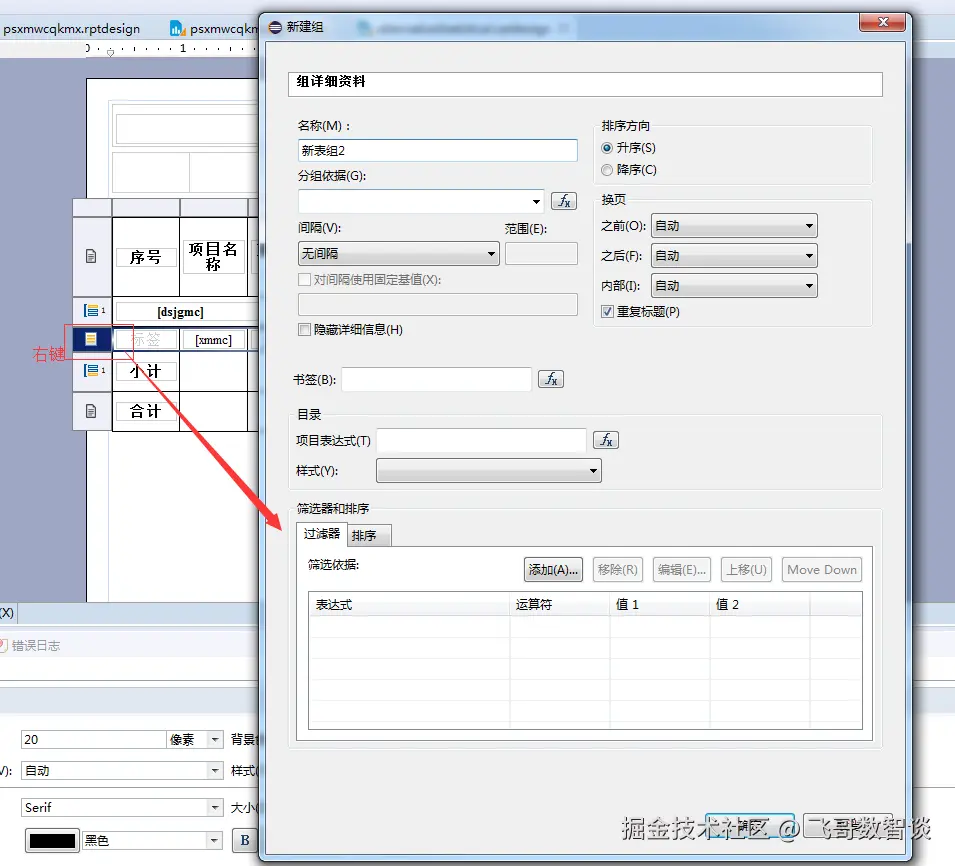

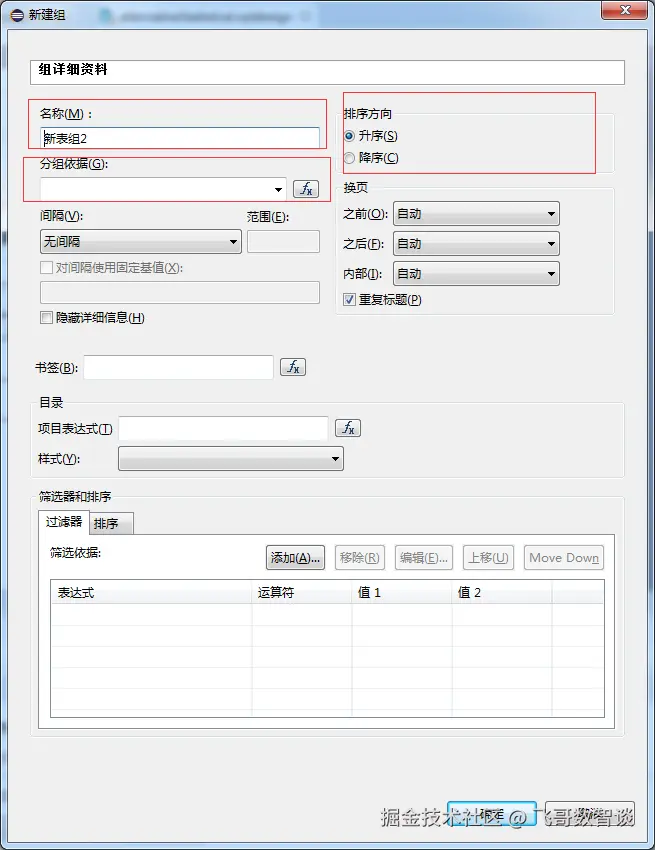

弹出新建组窗口（主要注意三个地方）

  • 名称：是显示用的
  • 分组依据：选择数据中的那一列作为主体循环(可以下拉选择，也可以点击右侧按钮)
  • 排序方向：选择升序还是降序排列
  • 点击确定，添加分组成功，然后将其余的列拖到'表-详细资料'位置即可。

设置小数位数

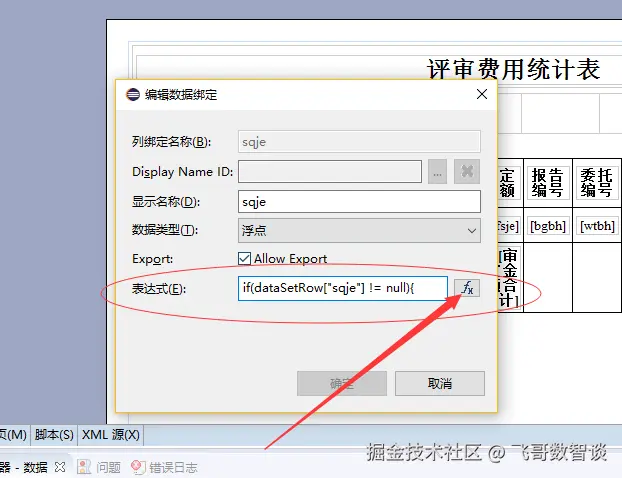

选择要设置位数的数据集字段

双击并选择表达式按钮。

在要设置小数的数据集后面加.toFixed(6)。

调试

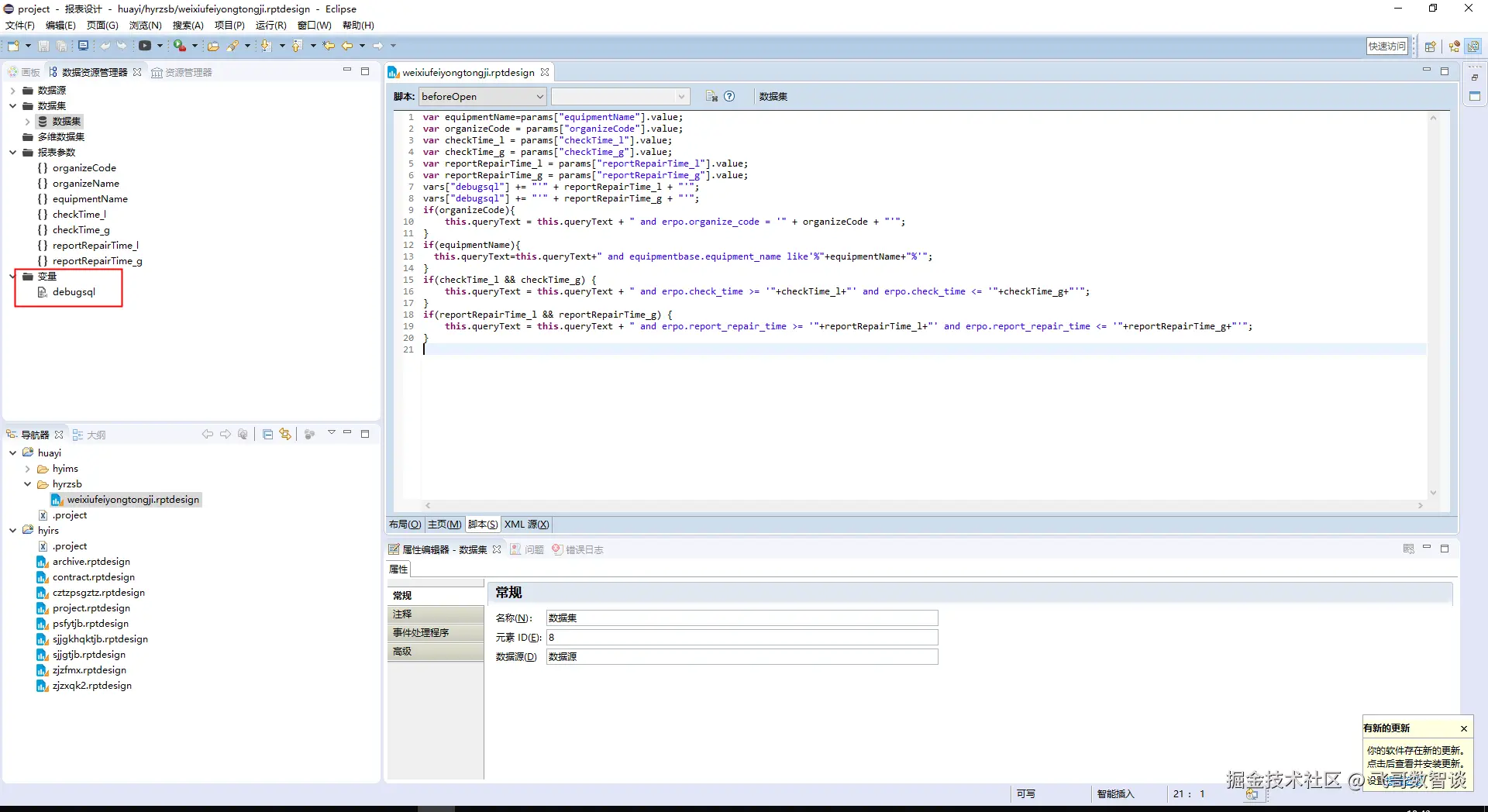

birt拼接SQL的地方使用JS语言，但是不能使用alert()及console.log()进行打印，如果想要调试SQL，可以采用以下方式输出。

创建一个变量：debugsql。

点击DataSet,然后选择beforeopen开始编写SQL拼接脚本。

channel_name = reportContext.getParameterValue("channel_name");
if(channel_name != '' || channel_type != '' || brand_code != '')
{
  queryString = this.queryText;
  if(channel_name != '' && channel_name != "请选择"){
    queryString = queryString +" and order_from_name  = '" +channel_name +"'";
  }
}
this.queryText = queryString;
//上部为报表业务代码，下面为调试所需代码
vars["debugsql"] = this.queryText;

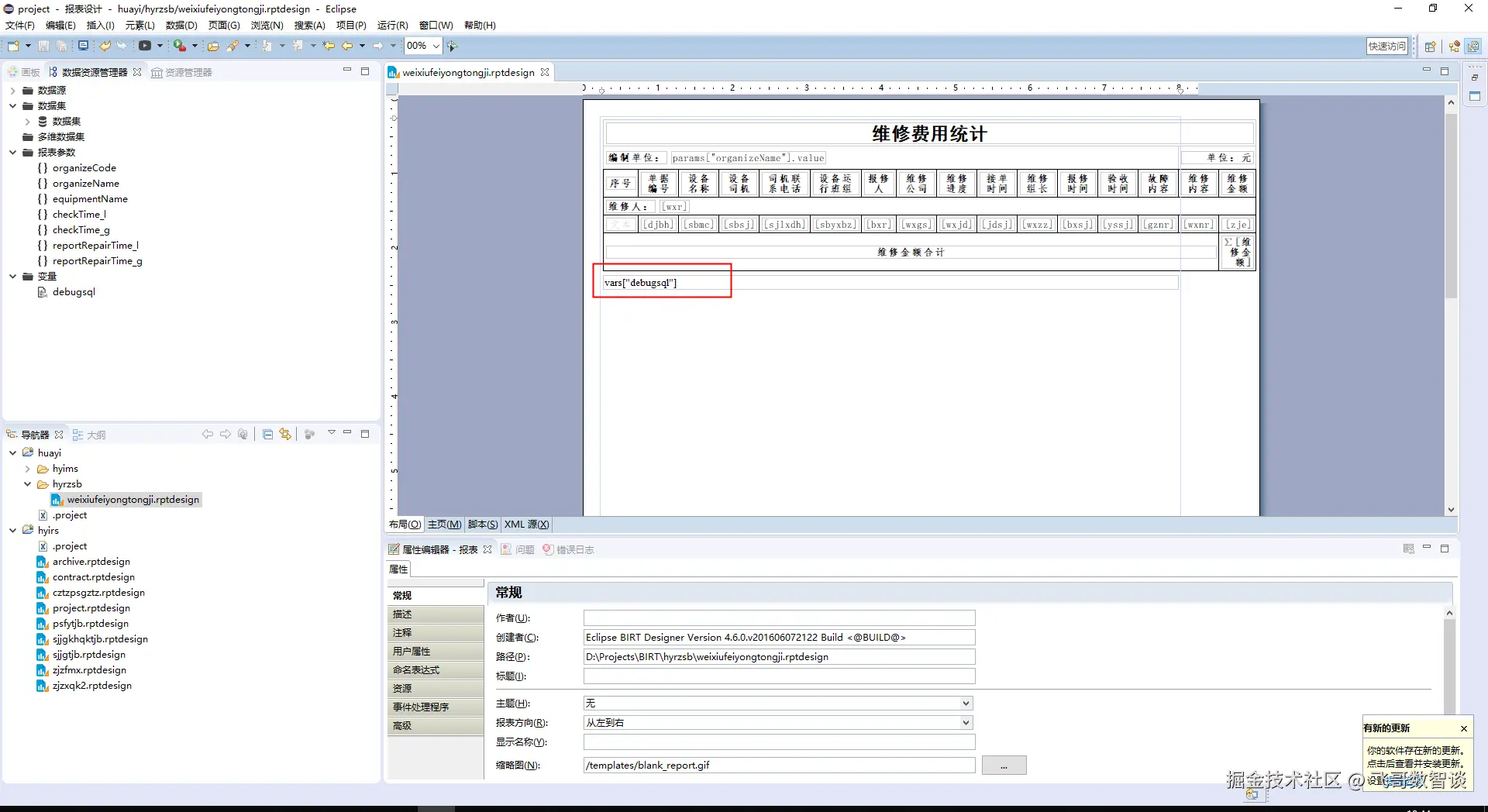

把变量debugsql，拖放到布局上，然后点击preview,就可以看到打印的sql。
