基于微服务的SaaS系统架构概览

从单体架构重构到微服务，是一个漫长的过程，单体和微服务架构会共存较长时间，基于前面的分析，我们一起看一下过度阶段的系统架构。

逻辑架构

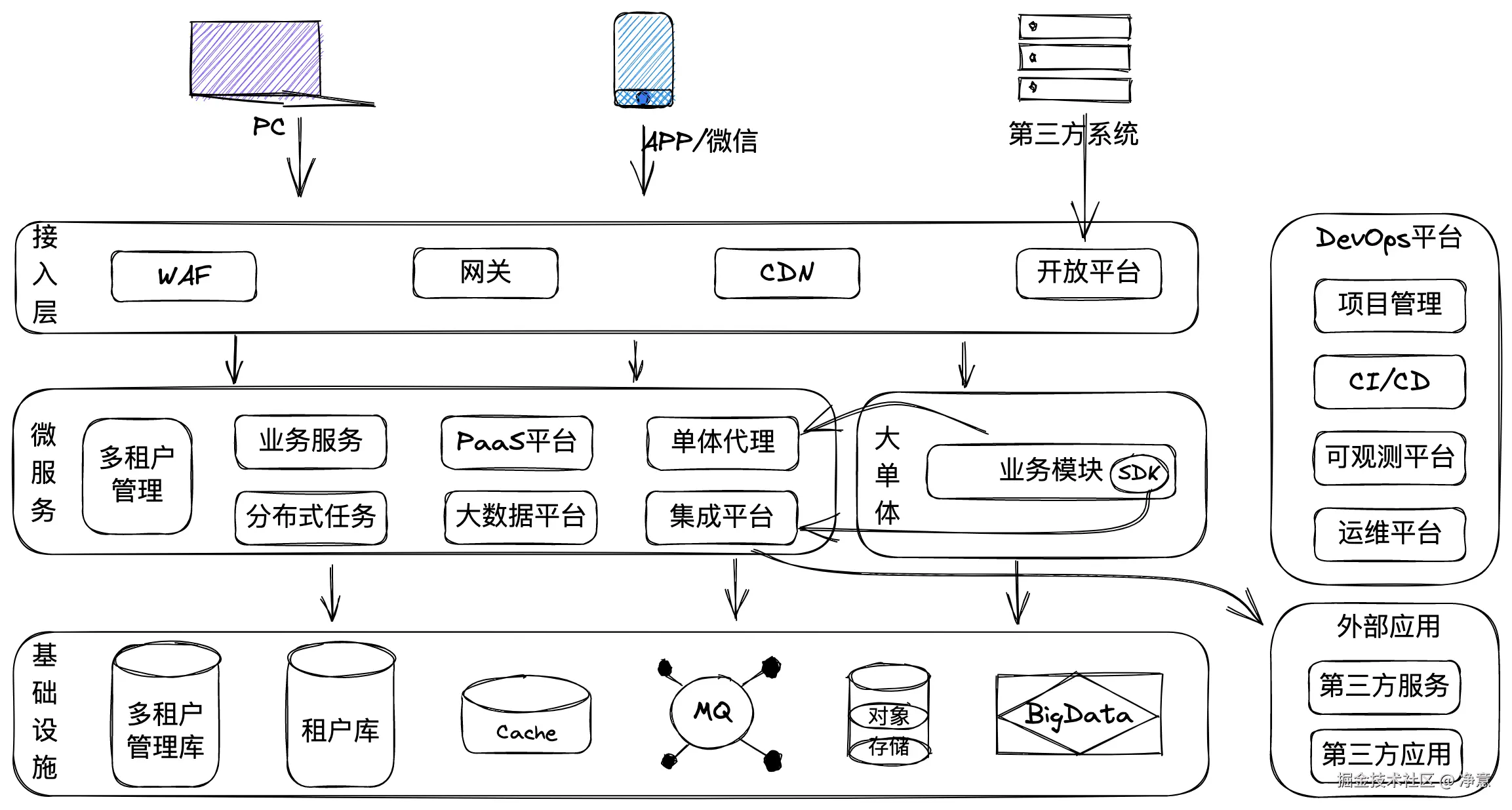

• 接入层：统一网关对客户端提供服务，具体的请求可以路由到微服务或单体。开放平台提供第三方接入，逻辑上和客户端的网关分开，实现上可以共用，也可以使用单独的网关。

• 微服务：包含业务服务、公共业务服务以及各个平台的服务。和在单体中未完成迁移的业务通过接口交互。

• 大单体：原有单体业务功能，通过集成平台的SDK来使用第三方能力，将对个开放接口注册到开放平台进行开放。

• 基础设施：

  • 数据库：单体按原有的设计，产品+租户进行数据库隔离；微服务为服务+租户进行数据库隔离。因此在应用绞杀者模式时，原则上微服务和单体不能对同一数据对象进行修改，这也是单次迁移到微服务颗粒度的一个参考维度。对于跨数据库的数据统计，可以通过大数据平台来完成。

    在未完成微服务迁移时，同一领域的数据可能需要在功能列表中展示跨数据库的数据，这类功能尽量不要依赖大数据的能力，因为大数据平台运行的时效性和可用性很难保障。对于简单的查询和关联，可以通过接口获取相关数据进行展示。例如会员相关的领域已迁移到微服务，但会员的优惠信息管理还在大单体，些时需要展示会员的优惠信息时，可以通过接口从单体获取；相反查询拥有某项优惠的会员时，可以通过接口从微服务获取会员信息。对于复杂的查询（非统计分析），例如需要对会员和优惠信息都进行过滤、排序、汇总，可以用前面提到的，通过事件来清洗数据宽表的方式满足要求。在迁移到微服务的过程中，还是应该尽量避免出现复杂的跨数据库的功能查询。

  • Cache：单体和微服务使用的缓存尽量分开，因为缓存的易失性，尽量避免通过缓存来共享数据。

  • MQ：在绞杀者模式中，可能会有大量的单体和微服务之间的发布/订阅功能，因此建议在两套架构中共用MQ。如果要分离MQ，就得在发布业务事件时区分是针对单体还是针对微服务，但事件的订阅方可能随着微服务的迁移改变所在的位置，最后不得不在两个MQ都进行发布，所以没有必要分开。当一个领域完成微服务迁移后，领域内的发布/订阅自然会消失。

  • 对象存储：如果原有的业务领域划分比较合理，可以延用之前的结构。如果在微服务迁移时，对领域进行了重新划分，由需要考虑对业务目录进行调整。

  • BigData：在应用大数据技术时，会引入大量的大数据处理中间件，如：HDFS、Spark、Flink等，具体的大数据架构不在我们本次的讨论范围内。

• DevOps平台：需要对原有的能力进行升级已支撑微服务架构，因为微服务架构将系统的复杂度下沉到了基础设施层，因此需要更强的平台、工具能力进行支撑。主要是CI/CD、服务编排和可观测能力的建设，需要投入大量的资源并持续优化才能够建设好。

部署架构

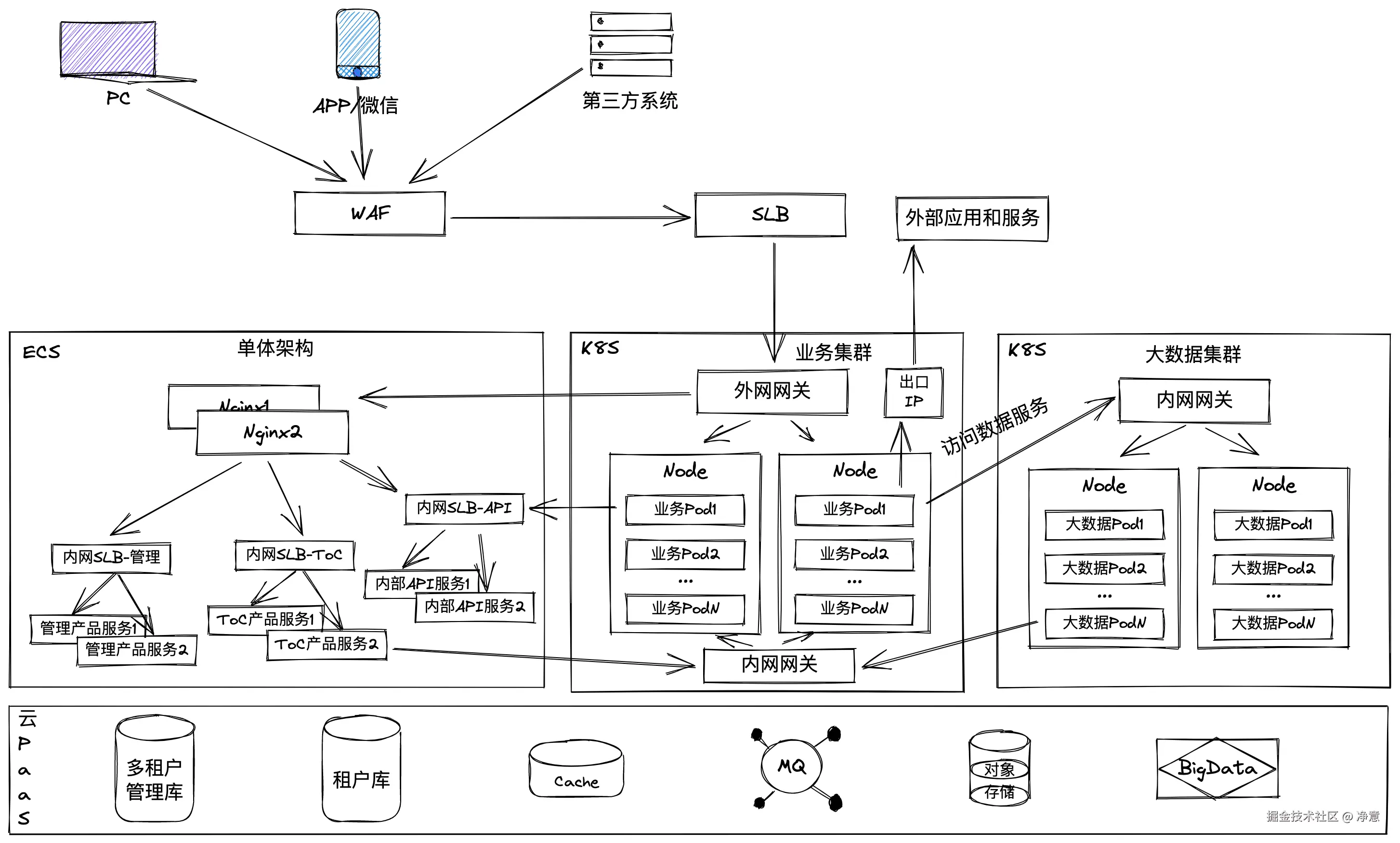

在原有单体部署架构的基础上，部署微服务架构，将外网入口放到K8S中，实现之前的分流、限流等功能，架构图如上。

• 在架构重构的过度阶段，微服和单体需要互相访问：

  • 单体部署API服务，微服务通过内网访问。因为是过度阶段内部访问的接口，随时可能调整或取消，所以不应该暴露到外网，如果被外部使用，可能会导致后面接口调整和取消时需要协调第三方处理。
  • 微服务提供内网网关供单体服务调用。随着迁移的进行，原有在单体内部不同模块通过本地代码的依赖，需要重构成远程依赖，同是需要处理好分布式相关的问题，有可能需要修改设计。
  • 使用K8S外部服务（External Service）访问单体中的服务。对于单体中相对独立且规模较小的服务（比如通用域的服务），如果评估在短时间内不会重构为微服务，使用代理服务和重新开发接口显得没有必要，可以使用外部服务的方式提供给K8S中的服务进行访问。

• 大数据集群单独部署，大数据集群因为使用资源方式不同，高峰时段占用资源较多，建议单独部署，避免对业务造成影响。可以使用单独的K8S集群或设置污点等方式来达到隔离的目的。

• 对于集群内部需要访问第三方应用和服务时，建议通过SNAT等技术使用统一的出口IP，这样便于第三方安全IP白名单的设置。

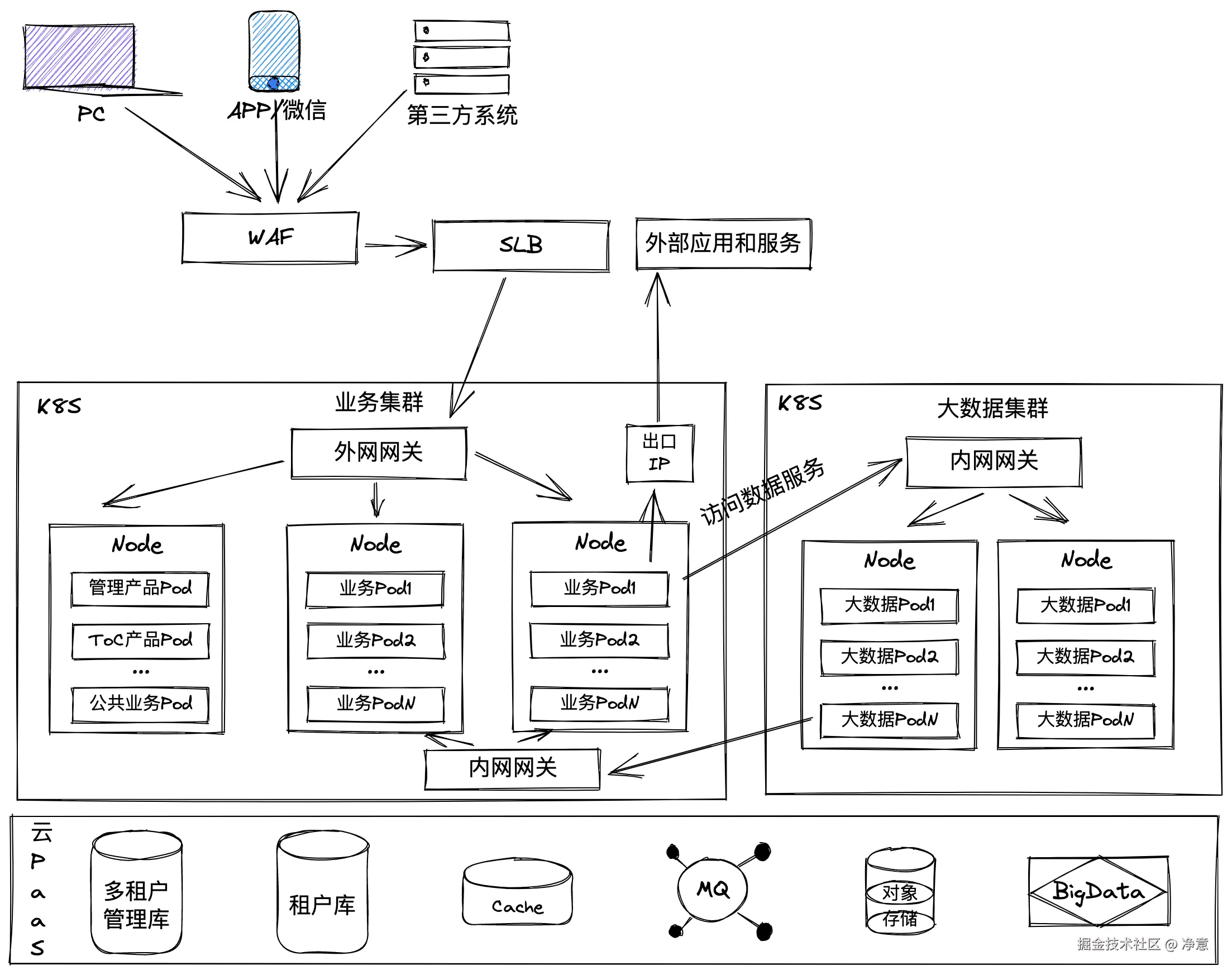

如果原有单体能够进行容器化部署到K8S中，则部署架构则会更统一和简单，架构图如下：

我们可以看到，通过将单体容器化部署到K8S中，可以简化单体和微服务的网络通讯，而且设计上也会有所改变。可能的变化之一就是接口的设计，之前通过统一的API服务提供单体的接口，容器化部署后，可能更倾向于每个单体服务提供自己的接口来配合各自的单体代理，能够实现更内聚的设计。

运行架构

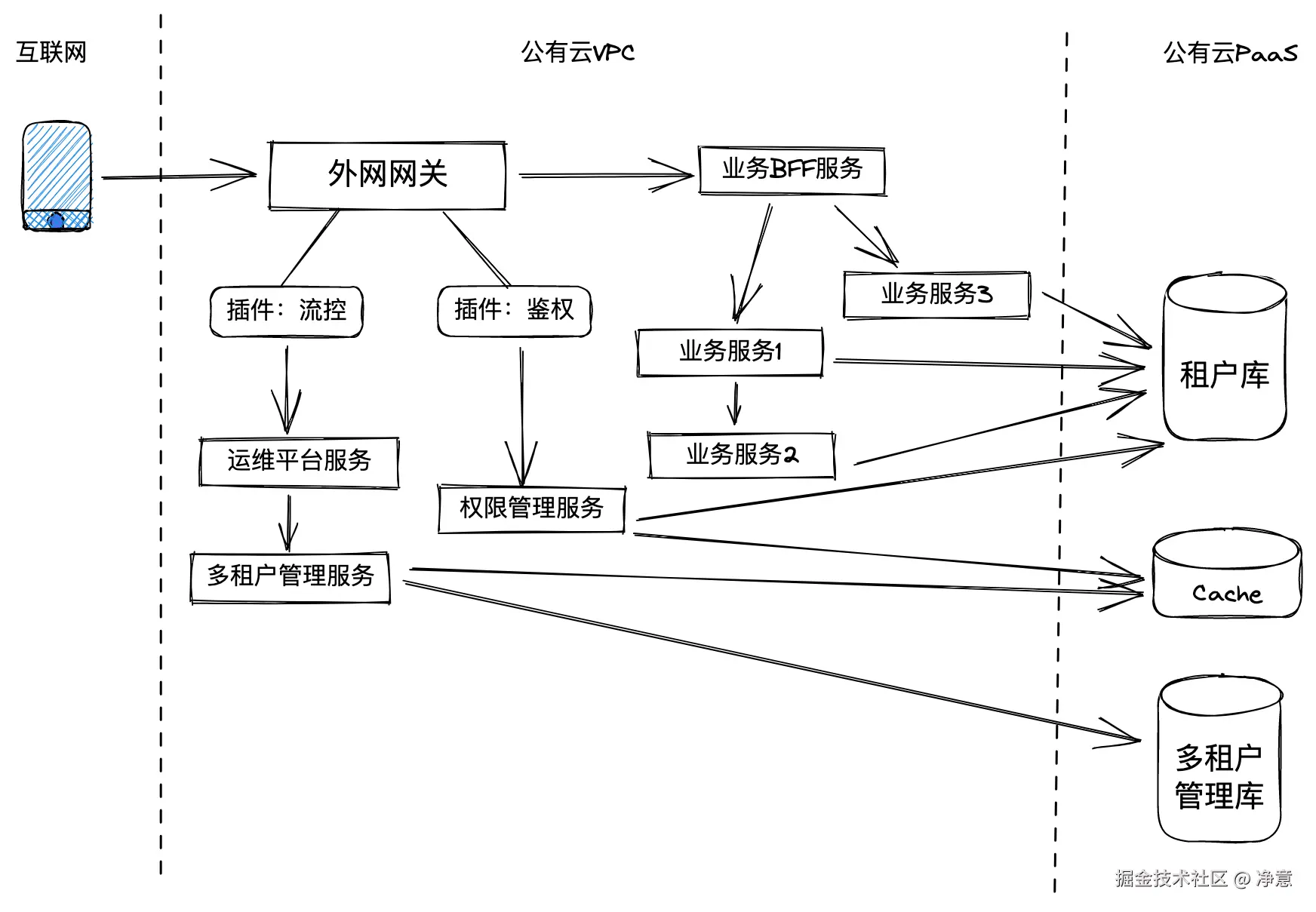

以下是一个简单的微服务运行的架构示意图：

这里我们关注以下几个方面的设计：

• 流控、鉴权等通用的基础能力通过网关插件实现。在单体模式下，可能更倾向于在代码框架层面进行鉴权；在微服务架构下，可以考虑使用网关插件加对应服务来实现鉴权。可以进一步将类似的基础能力更内聚的使用服务进行处理。这样有利于不同的团队根据业务选择不同的代码框架。基础框架的统一和放权平衡又是一个单独的话题，后面有机会再专题讨论。
• 通过BFF层对外提供服务。BFF层是微服务架构中常见的一种实践，用于聚合多个微服务的能力针对客户端来提供后端能力。可以考虑一个端一个BFF的方式。这里会涉及到更深层次的前后端开发协作模式的改变，后面有机会再专题讨论。
• 多租户叠加微服务体系下，数据库访问连接数可能不够。前期体量不大时，可以考虑使用分布式数据库，通过增加计算节点来增加连接数；后续体量变大时如果为了增加连接数而增加节点，可能导致节点资源利用率很低，此时可以考虑使用数据库代理来减少数据库连接数需求。
  • 根据我们之前的架构设计建议，数据库按微服务+租户进行隔离，所以系统数据库的数据为： 微服务数X租户数 。假设有300个服务，3,000个租户，则数据库数据会达到90万个；
  • 在ToB的场景中，大部分业务的请求量并不会太大，这些库会分布在上百个数据库实例中。在考虑资源利用率合理的情况下，集中式数据库，每个实例可以提供上万的连接数。
  • 因为所有租户都共用一套程序，每个服务都需要访问对应数据库所有租户的库，每个服务需要的连接数为： 副本数X连接池连接数X租户数 。按一个服务平均2个副本，每个副本单个连接池最低连接数为10算，单个服务需要2X10X3000=6万个连接。
  • 300个服务需要的总连接数可能会达到1800万，通过增加计算资源来满足要求，会导致成本过高且资源利用率太低。

    有的数据库可能无法创建太多数据库（比如SqlServer实例只能创建数百个数据库），就无法采用之前的设计方式，此时建议按一个租户一个数据库的方式进行数据隔离，然后再想办法限制不同的业务使用不同的表（例如人为约定或在框架中使用固定前缀限制）。

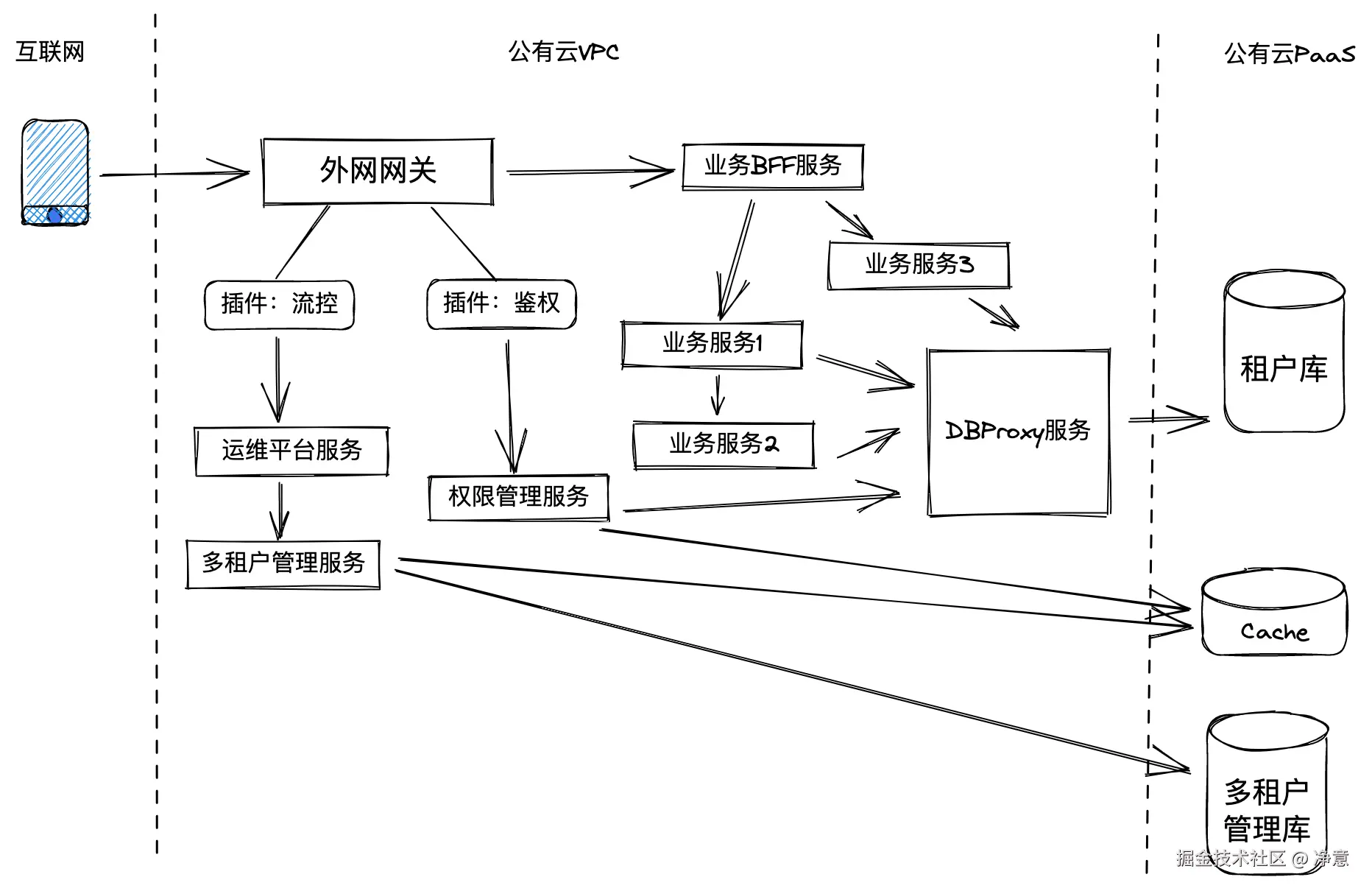

使用数据库代理后的的部署架构如下：

使用数据库代理后，可以有限降低对数据库连接量的需求，同时还可以在代理层进行性能和安全的优化：

• 可以将数据库代理（DBPorxy）服务看成是微服务共享的数据库连接池，避免了每个服务最低连接空转的情况，从而整体上更加优化了连接资源的使用。
• 使用数据库代理后，可以根据数据库实例的实际情况进行请求限流，也可以针对租户进行限流，避免一个租户打垮整个实例。
• 通过数据库代理，可以拦截高危SQL（比如删除表、删除数据的语言没有过滤条件），也可以对低性能SQL进行熔断处理。

同时使用数据库代理可能带来一定的成本和风险：

• 性能风险：因为所有的SQL执行都会通过数据库代理执行，所以数据库代理必须采用高性能的方案实现，且代理服务具有较高的资源支撑；
• 稳定性风险：尽管数据库代理可以采用多副本的方式来避免单点，但使用方情况复杂，可能会有瞬时大流量进入，所以需要做好限流、熔断、自动伸缩的管理。对代理的更新、配置变更等场景可能会导致服务不可用，所以需要支持灰度发布和变更。
• 加强可观测性：对数据库代理需要有较强的可观测性，配置完善的告警，以便于及时发现和解决问题。

个性化扩展

Headless方式

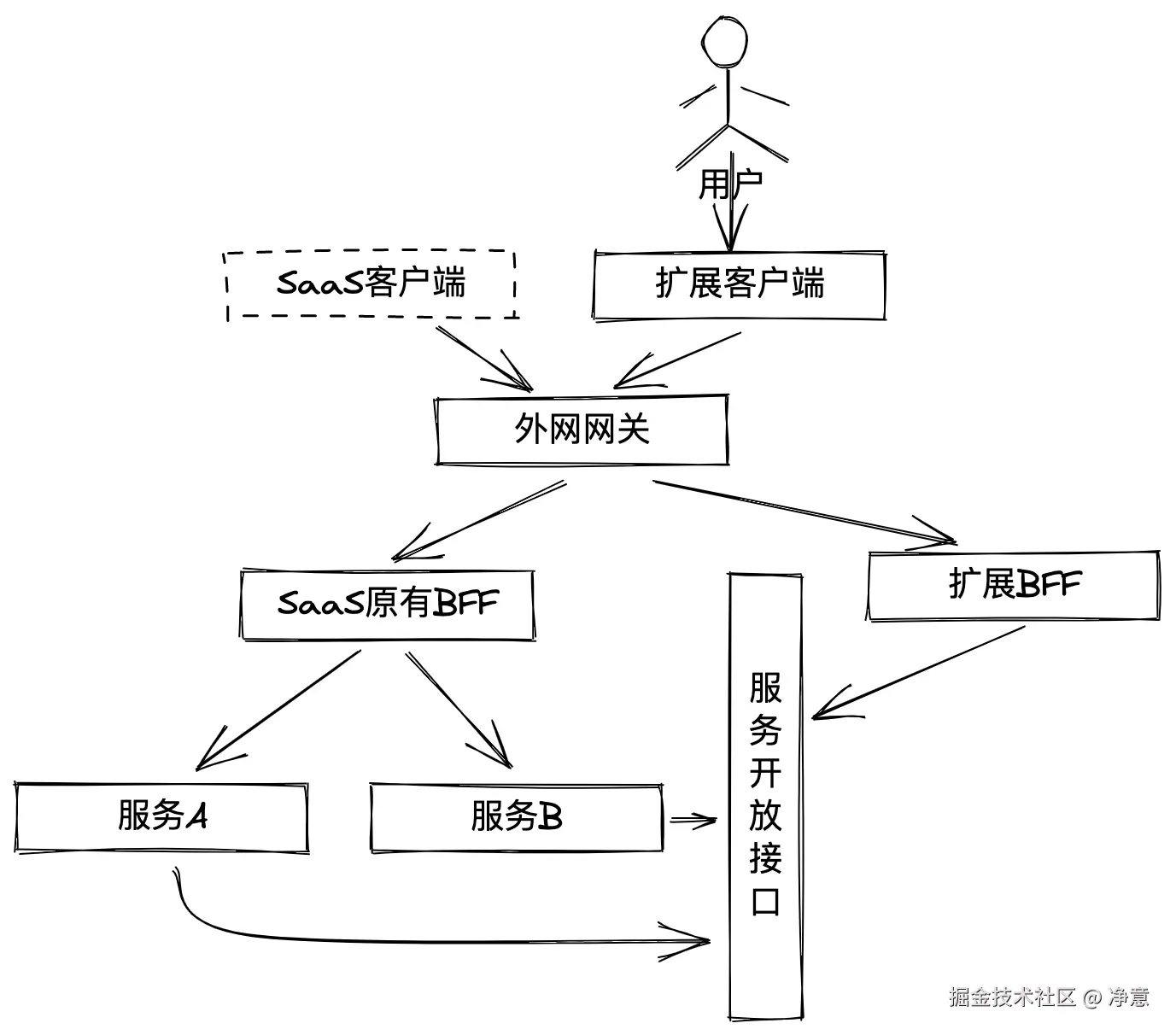

基于微服务的体系，可以在系统的多个层面进行扩展。如果业务模型相对成熟，只是前端展示变化较大，对于未进行前端PaaS化的应用，也可以采用Headless的方式将服务开放出去。前提是业务模型相对稳定，不会有大的变更。以下是Headless方式扩展的示意图：

• 用户通过扩展的客户端来访问系统。
• 扩展的客户端主要访问扩展的BFF服务，可能部分公共/通用功能会访问SaaS原有的BFF服务。
• 业务服务通过开放平台将能力开放给扩展的BFF进行访问。

SPI扩展

如果要针对服务内部的逻辑进行扩展，比如扩展、修改或替换业务流程中某个步骤的逻辑，可以使用扩展点的方案来满足要求。前提是业务模型本身相对稳定，并对业务流程进行了抽象，通过修改服务的SPI实现来进行扩展，示意图如下：

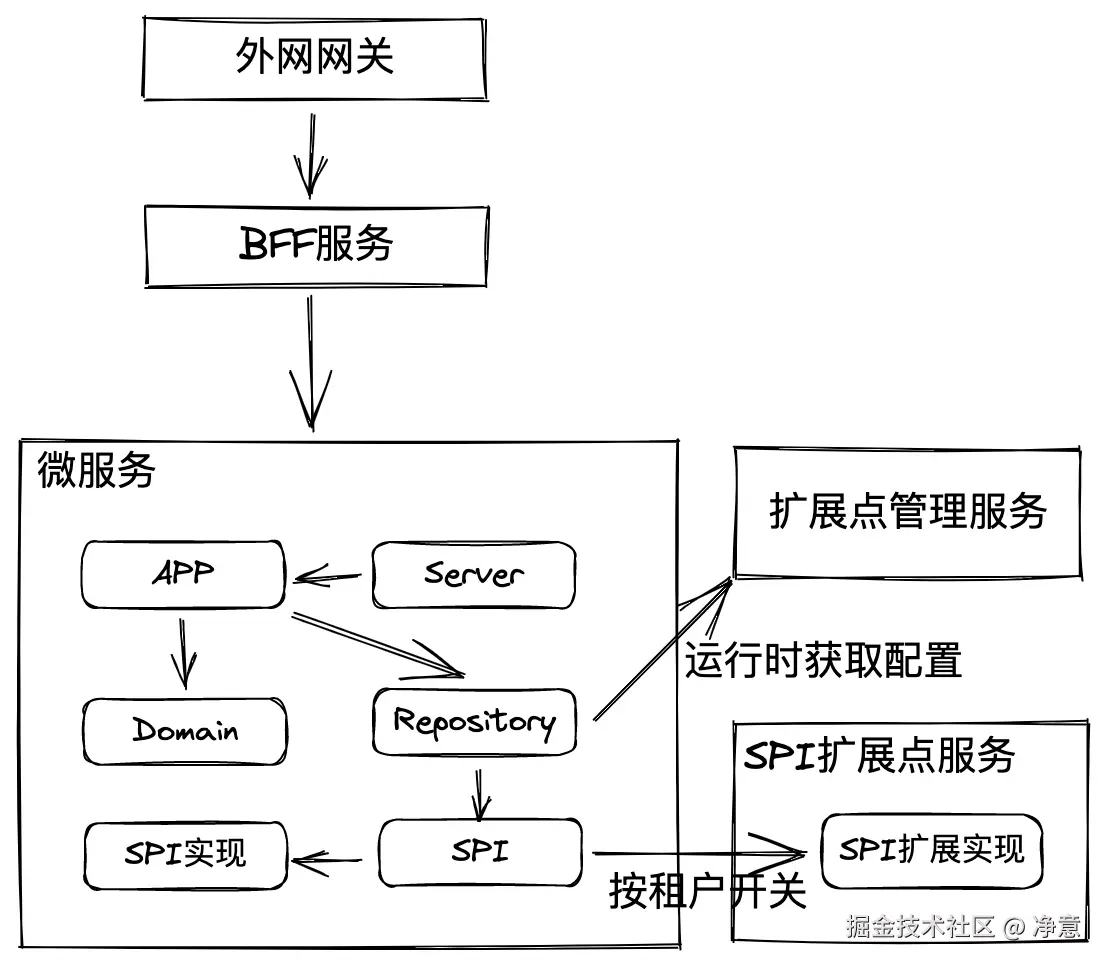

• 上图中微服务基于DDD的战术实现，通过在Repository中获取不同的SPI实现来改变系统行为。
• 应用可在扩展点管理服务注册扩展点，并提供SPI接入、接口定义相关的文档，扩展方可根据租户配置扩展实践的接口。
• 扩展点需要考虑性能影响，特别是SPI实现在第三方环境的情况，同时需要考虑调用失败、异常等情况的处理策略。
• 在实践中，扩展点服务会发布对应的SDK给业务方使用，用于处理鉴权、异常处理、获取配置信息等。

基于微服务的扩展模型

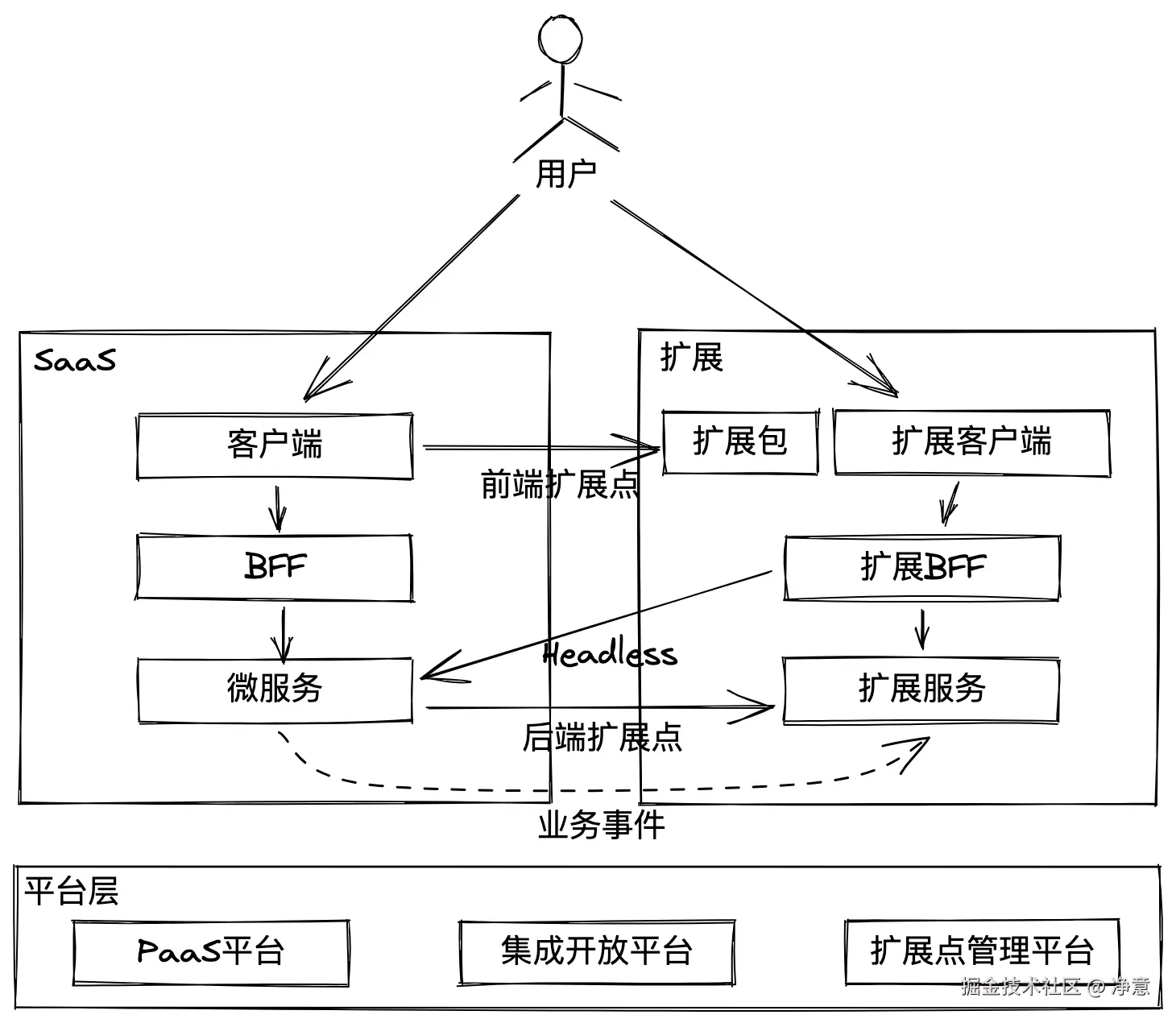

前端也可以采用PaaS或扩展点的模式进行扩展，结合前面的Headless模式和SPI模式，还有开放平台本身具备的API和事件开放能力，基于微服务的扩展模型如下：

• 针对不同的业务类型和业务成熟度，应该采用不同的扩展方式。

  • 交互界面需要整体个性化的业务，可以采用PaaS平台或Headless的方式；
  • 交互界面只需要局部个性化的业务，可以采用前端扩展点的方式；
  • 对于需要改变后端业务逻辑的业务，可以采用后端扩展点的方式；
  • 通常需要结合扩展点、开放API和事件等多种方式来应对个性化需求。

• 开放和扩展的内容需要保持较好的兼容性和持续性，前面我们也讨论过开放接口的一些原则，这里不再赘述。

• 扩展的前提大多需要在业务相对成熟，业务模型清晰稳定，实现抽象合理的基础上进行。如果业务模型后续变化较大，基于现有模型的开放和扩展由于存在外部依赖将很难进行调整。
