activiti工作流引擎入门教程

400分
300 阅读4分钟

今天接触了activiti工作流引擎,简单学习记录一下相关概念和知识

activiti简介

Activiti项目是一项新的基于Apache许可的开源BPM平台，从基础开始构建，旨在提供支持新的BPMN 2.0标准。
Activiti是一种轻量级，可嵌入的BPM引擎，而且还设计适用于可扩展的云架构。 Activiti将提供宽松的Apache许可2.0，同时促进Activiti BPM引擎和BPMN 2.0的匹配。

activiti的7大马车

1.RepositoryService：提供一系列管理流程部署和流程定义的API。
2.RuntimeService：在流程运行时对流程实例进行管理与控制。
3.TaskService：对流程任务进行管理，例如任务提醒、任务完成和创建任务等。
4.IdentityService：提供对流程角色数据进行管理的API，这些角色数据包括用户组、用户及它们之间的关系。
5.ManagementService：提供对流程引擎进行管理和维护的服务。
6.HistoryService：对流程的历史数据进行操作，包括查询、删除这些历史数据。
7.FormService：表单服务。

工作流执行过程

我们以官网提供的示例包演示：
官网www.activiti.org/get-started下载对应的jar包，解压出来，在wars包目录下有个activiti-app.war，把这个包放到tomgcat运行（运行之前我把数据库配置改成我本地的mysql：WEB-INF\classes\META-INF\activiti-app[activiti-app.properties](activiti-app.properties)）

项目启动成功进入到首页

activiti应用场景

多人协作的（或者需要动态变动）的业务流程场景。

正文

本文将通过搭建一个简单的请假流程系统来进行讲解。

如你所知，activiti工作流引擎多运用于流程性很强的业务系统。

所以运用的第一步是创建.bpmn文件（我称之为activiti认识的流程图）


可以简单的认为就是一个xml文件，activiti去解析这个文件，了解我们到底想干什么事。
画完流程图之后，就是我上面提到的activiti七架马车。它们就是activiti对外提供的接口。通过它们就可以很方便的操作到activiti生产的数据，以及操作它在适当的节点做想让它做的事。

我这边是通过springboot搭建。所以需要把那七大马车注入（也不一定要全部注入），交给spring管理。这样就可以随便用了。
以下是注入马车代码


package com.ysh.activiti.config;

import javax.sql.DataSource;

import org.activiti.engine.HistoryService;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

@Configuration
public class ActivitiConfog {
 @Autowired
 private DataSource dataSource;

 @Bean
 public StandaloneProcessEngineConfiguration processEngineConfiguration() {
     StandaloneProcessEngineConfiguration configuration = new StandaloneProcessEngineConfiguration();
     configuration.setDataSource(dataSource);
     >configuration.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
     configuration.setAsyncExecutorActivate(false);
     return configuration;
 }

 @Bean
 public ProcessEngine processEngine() {
     return processEngineConfiguration().buildProcessEngine();
 }

 @Bean
 public RepositoryService repositoryService() {
     return processEngine().getRepositoryService();
 }

 @Bean
 public RuntimeService runtimeService() {
     return processEngine().getRuntimeService();
 }

 @Bean
 public TaskService taskService() {
     return processEngine().getTaskService();
 }
 @Bean
 public HistoryService historyService() {
     return processEngine().getHistoryService();
 }
}

当然我这边并没有注入所有的马车，用到的是时候再加都是可以的。这儿也随带对activiti做了基本的配置。
配置了数据源，自动建表，是否激活AsyncExecutor。刚刚介绍了其他马车，忘了activiti 最重要的ProcessEngine（流程引擎对象），马车都是由它管理。
配置好这些，运行代码就会产生activiti的内置表。

搭建的注意点

搭建时考虑的问题:

1.activiti流程怎么和自己的业务表，如请假详细信息表，审批信息表关联起来？
2.activiti如何知道那些任务该由谁处理？
3.驳回，撤销（目前未搞撤销功能，文章还会持续更新）怎么实现？

解决方式 :

1.问题一，网上说的可以把流程与业务通过activiti的businesss_key关联起来。后来我发现好像这个值一次流程只能设置一次（也有可能是我操作不对），最终我选择了在业务表存储流程实例的id来进行关联。
问题二：指定任务候选人方式解决。指定候选人的时候，我一开始采用监听的方式，因为我这边设计的是某个角色下的人都会有某个流程节点的审批权限，通过监听的方式，我一开始又直接选择监听类，具体操作如下：

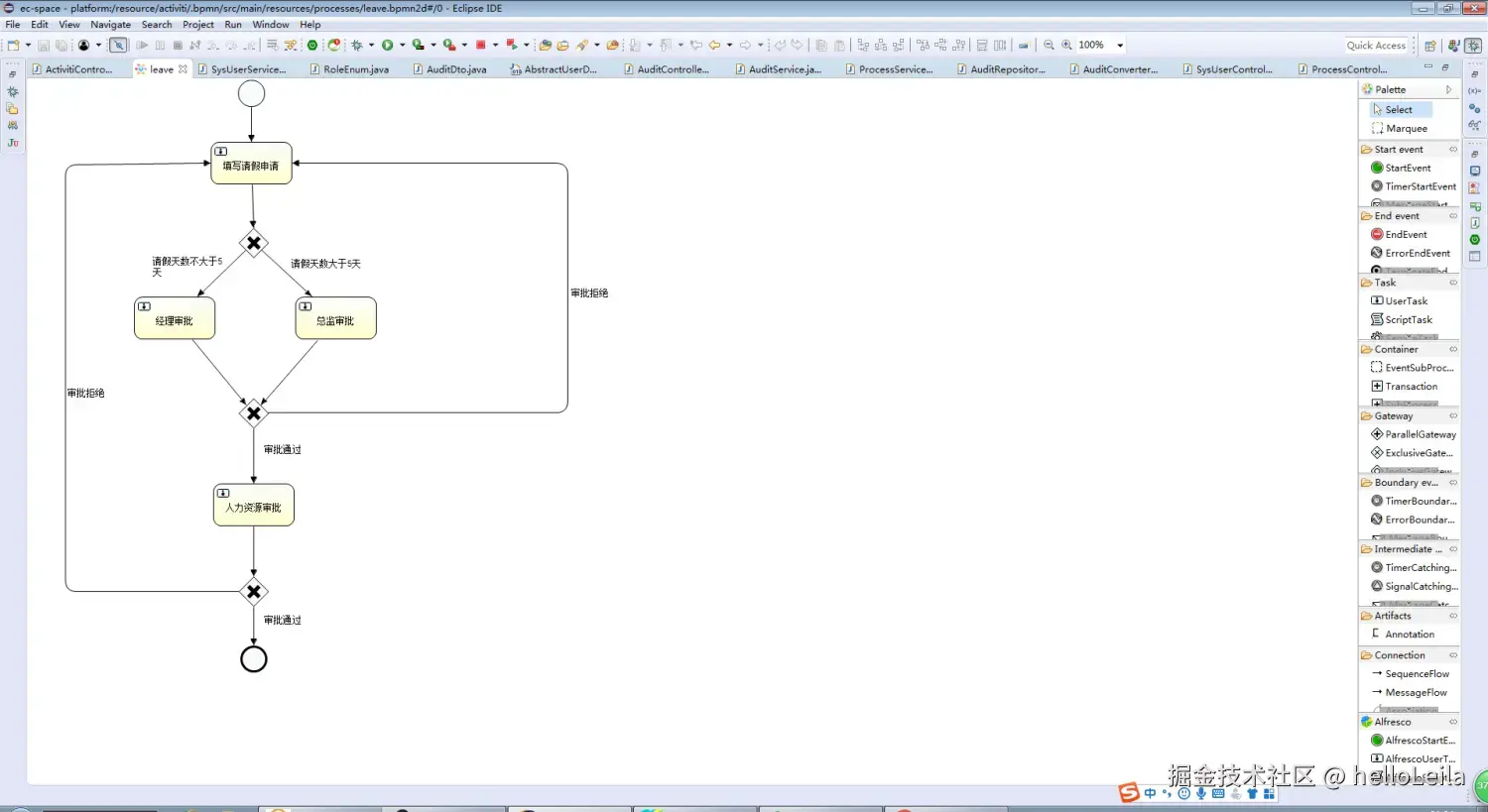

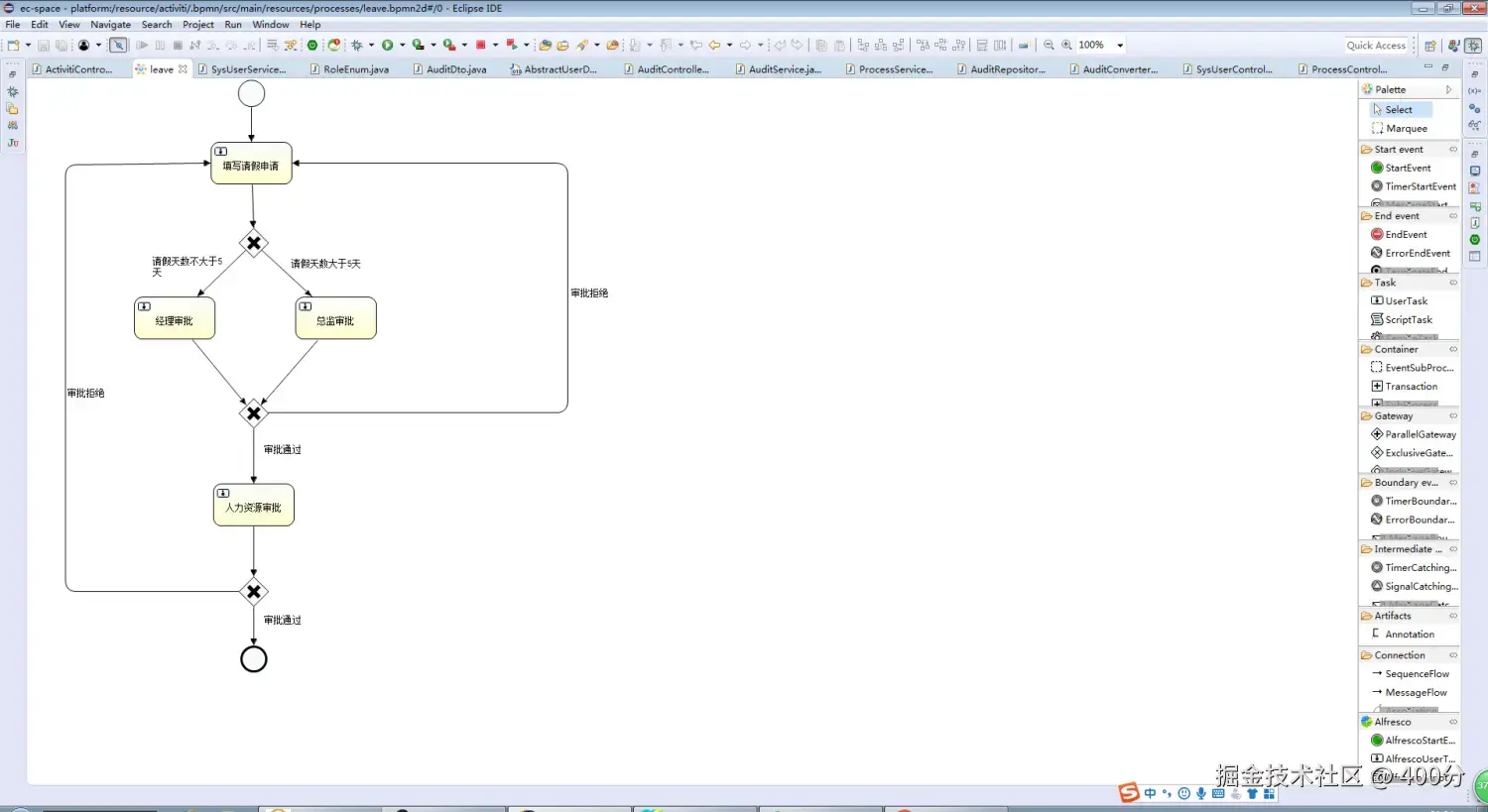

首先需要画好流程图，然后部署到app上
这个步骤我们叫：1 部署流程定义

在数据库中将操作三张表
  • act_re_deployment（部署对象表）
    存放流程定义的显示名和部署时间，每部署一次增加一条记录
  • act_re_procdef（流程定义表）
    存放流程定义的属性信息，部署每个新的流程定义都会在这张表中增加一条记录。
    注意：当流程定义的key相同的情况下，使用的是版本升级
  • act_ge_bytearray（资源文件表）
    存储流程定义相关的部署信息。即流程定义文档的存放地。每部署一次就会增加两条记录，一条是关于bpmn规则文件的，一条是图片的（如果部署时只指定了bpmn一个文件，activiti会在部署时解析bpmn文件内容自动生成流程图）。两个文件不是很大，都是以二进制形式存储在数据库中

2 发布

    public void startProcess(){
        ProcessInstance process = processEngine.getRuntimeService().startProcessInstanceByKey("myProcess_1");
    }

3 完成任务

    public void completeMyPersonalTask(){
        processEngine.getTaskService().  //正在执行任务相关的Service
                complete("104");  //根据taskid完成任务
    }

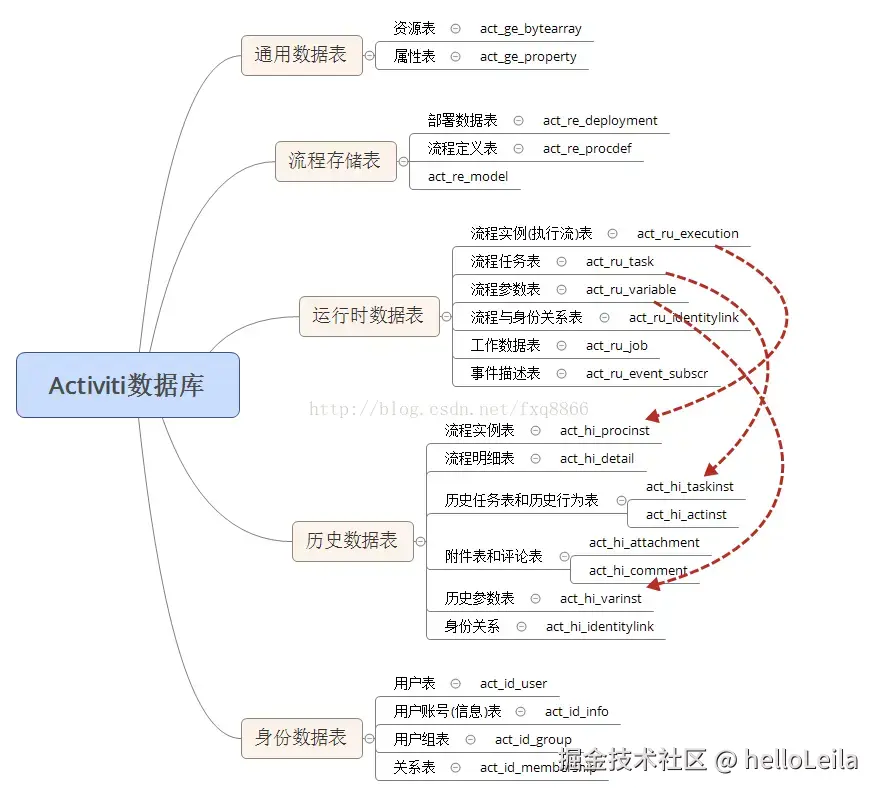

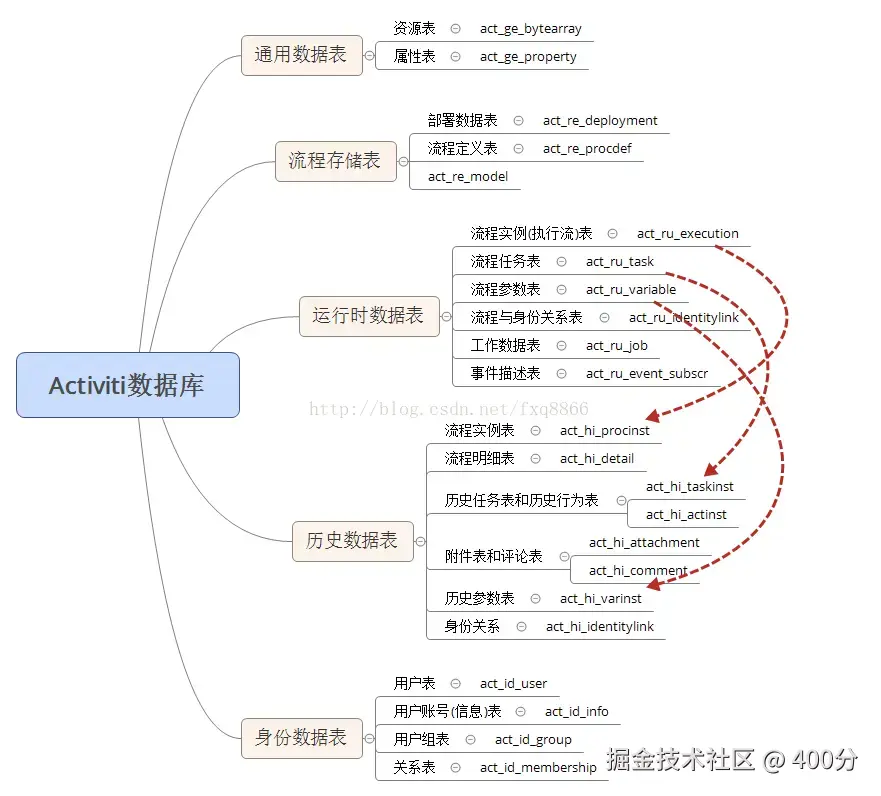

表如下


参考博客: www.jianshu.com/p/972613558…
www.jianshu.com/p/7fef2679a…
