PixiJS编程指南之渲染与更新机制前言 PixiJS 8.x 版本进行了架构上的重要更新，优化了渲染和更新机制，简化了

前言

PixiJS 8.x 版本进行了架构上的重要更新，优化了渲染和更新机制，简化了动画管理，提升了性能和灵活性。PixiJS 8.x 的渲染和更新机制主要通过以下几个关键组件来实现：Application、Renderer、Ticker、EventSystem 等。这些组件共同作用，自动管理每一帧的更新和渲染循环，让开发者无需手动控制每一帧。下面将分别介绍Application、Renderer、Ticker、EventSystem，以及他们是如何协同工作的，从场景图的更新到渲染他们都做了什么。

1 Application

Application 是 PixiJS 的核心入口，用于创建渲染器、舞台（stage）以及帧更新的基础环境，代码量并不多，整合之后估计只有几十行代码。Application 自动管理了渲染器、更新机制和渲染循环，并内置了更新和渲染的调度功能。

初始化渲染器和舞台：在 Application 创建时，会初始化 Renderer（负责渲染）和 Container（根容器）作为 stage。
启动自动渲染：默认情况下，Application 启动后会自动运行更新和渲染循环。

整个应用渲染的入口在这里，Application 启动后会自动运行更新和渲染循环，但是可以关闭。在创建Application 时可以通过配置参数autoStart来决定是否开启渲染循环。如果关闭渲染循环，就需要主动调用app.render来更新场景图。此外，从该类还可以获取canvas、view、screen对象。整体来说这个application类是非常简洁的。

2 扩展系统Extension

在Pixi中，扩展系统（Extension System） 作为一种新的功能，旨在增强 PixiJS 核心功能的灵活性和可扩展性。通过该系统，开发者可以以插件或扩展的形式，向 PixiJS 添加额外的功能，而无需修改核心代码。这种系统使得 PixiJS 的功能可以更容易地进行定制和扩展，适用于各种自定义需求，比如支持新的渲染效果、添加新的动画、拓展与外部库的集成等。

扩展extension是一个对象，并不是一个类，支持以下几种扩展：

/**
 * Collection of valid extension types.
 * @memberof extensions
 */
enum ExtensionType
// eslint-disable-next-line @typescript-eslint/indent
{
    /** extensions that are registered as Application plugins */
    Application = 'application',

    /** extensions that are registered as WebGL render pipes */
    WebGLPipes = 'webgl-pipes',
    /** extensions that are registered as WebGL render pipes adaptors */
    WebGLPipesAdaptor = 'webgl-pipes-adaptor',
    /** extensions that are registered as WebGL render systems */
    WebGLSystem = 'webgl-system',

    /** extensions that are registered as WebGPU render pipes */
    WebGPUPipes = 'webgpu-pipes',
    /** extensions that are registered as WebGPU render pipes adaptors */
    WebGPUPipesAdaptor = 'webgpu-pipes-adaptor',
    /** extensions that are registered as WebGPU render systems */
    WebGPUSystem = 'webgpu-system',

    /** extensions that are registered as Canvas render pipes */
    CanvasSystem = 'canvas-system',
    /** extensions that are registered as Canvas render pipes adaptors */
    CanvasPipesAdaptor = 'canvas-pipes-adaptor',
    /** extensions that are registered as Canvas render systems */
    CanvasPipes = 'canvas-pipes',

    /** extensions that combine the other Asset extensions */
    Asset = 'asset',
    /** extensions that are used to load assets through Assets */
    LoadParser = 'load-parser',
    /** extensions that are used to resolve asset urls through Assets */
    ResolveParser = 'resolve-parser',
    /** extensions that are used to handle how urls are cached by Assets */
    CacheParser = 'cache-parser',
    /** extensions that are used to add/remove available resources from Assets */
    DetectionParser = 'detection-parser',

    /** extensions that are registered with the MaskEffectManager */
    MaskEffect = 'mask-effect',

    /** A type of extension for creating a new advanced blend mode */
    BlendMode = 'blend-mode',

    /** A type of extension that will be used to auto detect a resource type */
    TextureSource = 'texture-source',

    /** A type of extension that will be used to auto detect an environment */
    Environment = 'environment',

    /** A type of extension for building and triangulating custom shapes used in graphics. */
    ShapeBuilder = 'shape-builder',

    /** A type of extension for creating custom batchers used in rendering. */
    Batcher = 'batcher',
}

重要属性

/** @ignore */
    _addHandlers: {} as Partial<Record<ExtensionType, ExtensionHandler>>,

    /** @ignore */
    _removeHandlers: {} as Partial<Record<ExtensionType, ExtensionHandler>>,

    /** @ignore */
    _queue: {} as Partial<Record<ExtensionType, StrictExtensionFormat[]>>,

_queue用于收集扩展类型，及其对应的扩展插件；

_addHandlers用于添加对应扩展类型的hander，当再次添加同类型的扩展时就会调用hander，举例如下：

extensions.handleByList(ExtensionType.Application, Application._plugins);

我们通过extensions.handleByList，第二个参数是数组，来收集该类型对应插件，如果插件已经被注册，那么就会添加到对应数组Application._plugins里面，同时会有一个默认的handler记录在_addHandlers，用于给Application._plugins添加插件，如果对应扩展类型插件没有注册，那么当对应类型插件注册时，就会直接调用这个handler直接添加该插件。

添加插件

/**
     * Register new extensions with PixiJS.
     * @param extensions - The spread of extensions to add to PixiJS.
     * @returns {extensions} For chaining.
     */
    add(...extensions: Array<ExtensionFormat | any>)
    {
        // Handle any extensions either passed as class w/ data or as data
        extensions.map(normalizeExtension).forEach((ext) =>
        {
            ext.type.forEach((type) =>
            {
                const handlers = this._addHandlers;
                const queue = this._queue;

                if (!handlers[type])
                {
                    queue[type] = queue[type] || [];
                    queue[type]?.push(ext);
                }
                else
                {
                    handlers[type]?.(ext);
                }
            });
        });

        return this;
    },

从这里可以看出，这个extension的一个作用就是给对应类型应用添加插件，而整个渲染管线需要涉及到的环节(扩展类型应用)都会依赖于这些插件进行处理场景图的渲染，这也就是为什么这个extension可以为开发者扩展他们自己的渲染方式。

3 Ticker

Ticker 是PixiJS一个重要组件，用于管理帧循环、动画和更新逻辑，整个Pixi的场景图更新与渲染都是从这里开始。

3.1 基础用法

创建 Ticker 实例

import { Ticker } from 'pixi.js';

const ticker = new Ticker();

ticker.add((deltaTime) => {
    console.log(`Delta time: ${deltaTime}`);
    // 执行更新逻辑
});

// 开始运行 Ticker
ticker.start();

全局共享 Ticker

Ticker有两个全局共享ticker，shared主要用于渲染和更新。

static get shared(): Ticker
    {
        if (!Ticker._shared)
        {
            const shared = Ticker._shared = new Ticker();

            shared.autoStart = true;
            shared._protected = true;
        }

        return Ticker._shared;
    }

system主要用于驱动视觉动画和渲染的计时器。

static get system(): Ticker
    {
        if (!Ticker._system)
        {
            const system = Ticker._system = new Ticker();

            system.autoStart = true;
            system._protected = true;
        }

        return Ticker._system;
    }

3.2 主要属性和方法

属性

deltaTime
当前帧和上一帧的时间差，以逻辑帧（通常 1/60 秒）为单位。
deltaMS
当前帧和上一帧的时间差，以毫秒为单位。
speed
用于调节 Ticker 更新速度的属性。默认值为 1，调高或调低该值可以改变更新频率：

ticker.speed = 2; // 加快两倍速度
ticker.speed = 0.5; // 减慢到一半速度

started
表示 Ticker 是否正在运行的布尔值。

方法

add(fn, context, priority?)
向 Ticker 添加回调函数。可选参数 context 设置回调的上下文，priority 定义优先级（数值越低，优先级越高）。

ticker.add((deltaTime) => console.log('Tick 1'), null, -10);
ticker.add((deltaTime) => console.log('Tick 2'), null, 10);

add回调函数会在每一个动画帧调用ticker.update的时候，从链表头部开始依次执行场景图的更新任务：

while (listener)
{
    listener = listener.emit(this);
}

2. remove(fn)
移除指定回调：

const update = (deltaTime) => console.log('Updating...');
ticker.add(update);
ticker.remove(update);

start()
启动 Ticker。若已经运行，不会重复启动。
stop()
停止 Ticker，暂停所有回调执行。

ticker通常是会与TickerListener配合使用，当ticker出发之后，就会查看有哪些监听ticker的监听器，这个监听器就是负责整个Pixi场景图的更新与渲染。

再来看一下ticker是如何进行渲染循环的

constructor()
    {
        this._head = new TickerListener(null, null, Infinity);
        this.deltaMS = 1 / Ticker.targetFPMS;
        this.elapsedMS = 1 / Ticker.targetFPMS;

        this._tick = (time: number): void =>
        {
            this._requestId = null;

            if (this.started)
            {
                // Invoke listeners now
                this.update(time);
                // Listener side effects may have modified ticker state.
                if (this.started && this._requestId === null && this._head.next)
                {
                    this._requestId = requestAnimationFrame(this._tick);
                }
            }
        };
    }

可以看到，这个ticker是依赖于浏览器的requestAnimationFrame，在每一帧的时候触发渲染循环。

3.3 TickerListener

TickerListener 代表了添加到 Ticker 的一个回调函数对象。通过 Ticker 的 add 方法注册的每个回调实际上都会生成一个对应的 TickerListener 实例。它能够：

按优先级控制回调的执行顺序。
管理回调的上下文绑定_context。
提供开关以启用或禁用特定回调_fn。

我们来看一下这个ticker是如何添加TickerListener 的

/**
     * Internally adds the event handler so that it can be sorted by priority.
     * Priority allows certain handler (user, AnimatedSprite, Interaction) to be run
     * before the rendering.
     * @private
     * @param listener - Current listener being added.
     * @returns This instance of a ticker
     */
    private _addListener(listener: TickerListener): this
    {
        // For attaching to head
        let current = this._head.next;
        let previous = this._head;

        // Add the first item
        if (!current)
        {
            listener.connect(previous);
        }
        else
        {
            // Go from highest to lowest priority
            while (current)
            {
                if (listener.priority > current.priority)
                {
                    listener.connect(previous);
                    break;
                }
                previous = current;
                current = current.next;
            }

            // Not yet connected
            if (!listener.previous)
            {
                listener.connect(previous);
            }
        }

        this._startIfPossible();

        return this;
    }

如果当前添加的listener的优先级大于当前绑定的监听器的优先级，那么就会进行listener.connect(previous)

/**
     * Connect to the list.
     * @param previous - Input node, previous listener
     */
    public connect(previous: TickerListener): void
    {
        this.previous = previous;
        if (previous.next)
        {
            previous.next.previous = this;
        }
        this.next = previous.next;
        previous.next = this;
    }

可以发现，这个connect作用就是将需要链接的监听器绑定到当前监听器的previous，并将当前监听器绑定到previous监听器的next，从这里也可以看出，这个TickerListener实际上就是一个链表，当ticker触发之后，就会从链表header开始依次执行监听器绑定的回调函数。

在这之前，当我发现这个Pixi的ticker依赖于requestAnimationFrame的时候，当时就产生一个疑问，Pixi是如何控制场景图的更新是在渲染之前的，其答案就在这个TickerListener链表上面，整个场景图的渲染是在链表的尾部，也就是说，当场景图更新完毕之后，最后才会进行渲染。

4 render

Renderer 是 PixiJS 中的渲染核心。它根据提供的 DisplayObject （如 Container 或 Sprite）构建场景图，执行绘制操作，将图像最终渲染到屏幕上的 <canvas> 或 WebGL 渲染上下文中。

PixiJS 的 Renderer 支持以下两种渲染模式：

WebGL 渲染模式：默认使用现代 WebGL（如 WebGL 2 或 WebGL 1）进行硬件加速渲染。
Canvas 渲染模式：作为回退方案，当 WebGL 不可用时启用。

4.1 Renderer 的类型

1. WebGLRenderer

默认的渲染器，使用 WebGL 进行硬件加速。
适合处理复杂场景和高性能需求。

2. CanvasRenderer

在不支持 WebGL 的环境中启用，例如一些旧浏览器。
功能受限，但可以保证基本的绘图需求。

4.2 Renderer 的核心功能

1. 渲染方法

renderer.render(displayObject, options?)

Renderer 的主方法，负责将场景树中的 DisplayObject 渲染到屏幕上。

const app = new PIXI.Application();
const sprite = PIXI.Sprite.from('example.png');
app.stage.addChild(sprite);

// 手动渲染
app.renderer.render(app.stage);

参数：
- displayObject：需要渲染的根对象（通常是 Container 或 Stage）。
- options：渲染选项，例如是否清理缓冲区或自定义矩阵。

2. 管理渲染管线

其提供了更灵活的渲染管线支持，允许开发者扩展和自定义渲染行为。

中间件：可以通过注册中间件来扩展渲染器的功能。
渲染插件：支持添加自定义渲染逻辑，适用于高级用户。

3. 渲染目标

Renderer 支持将渲染内容输出到以下目标：

默认 Canvas：渲染到 <canvas> 元素，用于直接显示。
离屏缓冲：渲染到 RenderTexture，可以用于生成贴图或实现特效。

const renderTexture = PIXI.RenderTexture.create({ width: 256, height: 256 });
renderer.render(sprite, { renderTexture });

4.3 Renderer 的属性

**1. **view

关联的 HTML <canvas> 元素，用于渲染输出。
你可以将其添加到 DOM 树中。

document.body.appendChild(renderer.view);

**2. width 和 **height

渲染器的宽度和高度，影响渲染输出的分辨率。

**3. **backgroundColor

设置场景的背景颜色，使用 16 进制表示法。

4.4 Render初始化做了什么事

1、Constructor初始化SystemRunner

SystemRunner是什么呢？我们看一下Pixi对SystemRunner的介绍：

SystemRunner is used internally by the renderers as an efficient way for systems to

be notified about what the renderer is up to during the rendering phase.

翻译过来就是

SystemRunner被渲染器在内部使用，在渲染阶段通知渲染器正在做什么。简单来说就是通过流水线的方式来进行场景图的渲染，其会涉及到很多环节，而这些环节通过SystemRunner来进行管理。

以下是默认的SystemRunner

const defaultRunners = [
    'init',
    'destroy',
    'contextChange',
    'resolutionChange',
    'reset',
    'renderEnd',
    'renderStart',
    'render',
    'update',
    'postrender',
    'prerender'
] as const;

这些默认SystemRunner会在render的constructor中添加到render的runners中

constructor(config: RendererConfig)
    {
        super();
        this.type = config.type;
        this.name = config.name;
        this.config = config;

        const combinedRunners = [...defaultRunners, ...(this.config.runners ?? [])];

        this._addRunners(...combinedRunners);
        // Validation check that this environment support `new Function`
        this._unsafeEvalCheck();
    }

2 render.init

之后会调用render中的init对render进行初始化

/**
     * Initialize the renderer.
     * @param options - The options to use to create the renderer.
     */
    public async init(options: Partial<OPTIONS> = {})
    {
        const skip = options.skipExtensionImports === true ? true : options.manageImports === false;

        await loadEnvironmentExtensions(skip);

        this._addSystems(this.config.systems);
        this._addPipes(this.config.renderPipes, this.config.renderPipeAdaptors);

        // loop through all systems...
        for (const systemName in this._systemsHash)
        {
            const system = this._systemsHash[systemName];

            const defaultSystemOptions = (system.constructor as any).defaultOptions;

            options = { ...defaultSystemOptions, ...options };
        }

        options = { ...AbstractRenderer.defaultOptions, ...options };
        this._roundPixels = options.roundPixels ? 1 : 0;

        // await emits..
        for (let i = 0; i < this.runners.init.items.length; i++)
        {
            await this.runners.init.items[i].init(options);
        }

        // store options
        this._initOptions = options as OPTIONS;
    }

loadEnvironmentExtensions用于加载当前环境对应的扩展，

_addSystems用于添加System，默认需要参与的System如下：

const DefaultWebGLSystems = [
    ...SharedSystems,
    GlUboSystem,
    GlBackBufferSystem,
    GlContextSystem,
    GlBufferSystem,
    GlTextureSystem,
    GlRenderTargetSystem,
    GlGeometrySystem,
    GlUniformGroupSystem,
    GlShaderSystem,
    GlEncoderSystem,
    GlStateSystem,
    GlStencilSystem,
    GlColorMaskSystem,
];

看一下render是如何添加的:

/**
     * Add a new system to the renderer.
     * @param ClassRef - Class reference
     * @param name - Property name for system, if not specified
     *        will use a static `name` property on the class itself. This
     *        name will be assigned as s property on the Renderer so make
     *        sure it doesn't collide with properties on Renderer.
     * @returns Return instance of renderer
     */
    private _addSystem(ClassRef: SystemConstructor, name: string): this
    {
        const system = new ClassRef(this as unknown as Renderer);

        if ((this as any)[name])
        {
            throw new Error(`Whoops! The name "${name}" is already in use`);
        }

        (this as any)[name] = system;

        this._systemsHash[name] = system;

        for (const i in this.runners)
        {
            this.runners[i].add(system);
        }

        return this;
    }

SystemRunner

public add(item: unknown): this
    {
        if ((item as any)[this._name])
        {
            this.remove(item);
            this.items.push(item);
        }

        return this;
    }

(item as any)[this._name]这个表示，定义的System是否跟含有到SystemRunner中的字段，

也就是说SystemRunner用于收集那些涉及到该SystemRunner相关的System，这个System是什么呢？

随便看一个GlShaderSystem

/**
 * System plugin to the renderer to manage the shaders for WebGL.
 * @memberof rendering
 */
export class GlShaderSystem implements ShaderSystem

根据Pixi对GlShaderSystem这个类的描述可以知道，该类作为一个系统插件，帮助渲染器来管理WebGL的着色器。

也就是说整个渲染系统是依赖于SystemRunner运行，不同的SystemRunner都会关联对应的系统插件，当SystemRunner运行任务时，就会分配给对应的系统插件进行。

再看： this._addPipes(this.config.renderPipes, this.config.renderPipeAdaptors);

这段代码的意思就是添加渲染管线，看一下有哪些通用的渲染管线：

export const SharedRenderPipes = [
    BlendModePipe,
    BatcherPipe,
    SpritePipe,
    RenderGroupPipe,
    AlphaMaskPipe,
    StencilMaskPipe,
    ColorMaskPipe,
    CustomRenderPipe，
    GraphicsPipe
];

渲染管线会被挂在到render，而render又会被挂载到每一个系统插件上，这样再系统插件运行任务时，就可以获取到对应的渲染管线，获取对应的管线去进行渲染对应的图元。

private _addPipes(pipes: RendererConfig['renderPipes'], pipeAdaptors: RendererConfig['renderPipeAdaptors']): void
    {
        const adaptors = pipeAdaptors.reduce((acc, adaptor) =>
        {
            acc[adaptor.name] = adaptor.value;

            return acc;
        }, {} as Record<string, any>);

        pipes.forEach((pipe) =>
        {
            const PipeClass = pipe.value;
            const name = pipe.name;

            const Adaptor = adaptors[name];

            // sorry typescript..
            (this.renderPipes as any)[name] = new PipeClass(
                this as unknown as Renderer,
                Adaptor ? new Adaptor() : null
            );
        });
    }

在添加渲染管线时，还会给渲染管线匹配对应的适配器，这个所谓的适配器实际上就是用于指定图元的渲染，比如说GlGraphicsAdaptor，这个GlGraphicsAdaptor就是用于渲染Pixi的graphics数据的。

4.5 render.render

public render(args: RenderOptions | Container, deprecated?: {renderTexture: any}): void
    {
        let options = args;

        if (options instanceof Container)
        {
            options = { container: options };

            if (deprecated)
            {
                // #if _DEBUG
                // eslint-disable-next-line max-len
                deprecation(v8_0_0, 'passing a second argument is deprecated, please use render options instead');
                // #endif

                options.target = deprecated.renderTexture;
            }
        }

        options.target ||= this.view.renderTarget;

        // TODO: we should eventually fix events so that it can handle multiple canvas elements
        if (options.target === this.view.renderTarget)
        {
            // TODO get rid of this
            this._lastObjectRendered = options.container;
            options.clearColor = this.background.colorRgba;
        }

        if (options.clearColor)
        {
            const isRGBAArray = Array.isArray(options.clearColor) && options.clearColor.length === 4;

            options.clearColor = isRGBAArray ? options.clearColor : Color.shared.setValue(options.clearColor).toArray();
        }

        if (!options.transform)
        {
            options.container.updateLocalTransform();
            options.transform = options.container.localTransform;
        }

        this.runners.prerender.emit(options);
        this.runners.renderStart.emit(options);
        this.runners.render.emit(options);
        this.runners.renderEnd.emit(options);
        this.runners.postrender.emit(options);
    }

上述代码就是WebGLRenderer的渲染方法，可以发现其依赖于runners运行系统，而每种类型的运行系统都有相关的系统插件与之关联，通过系统插件完成最终的渲染行为。

5 Shader与Program

在WebGL中我们知道一个 Program 必须包含一个顶点着色器和一个片段着色器。 Shader 是 Program 的组件，而 Program 是 Shader 的执行容器。 Shader 被编译后，Program 会将它们链接在一起形成一个完整的 GPU 执行管线。

Pixi中shader的作用如下：

编写自定义顶点和片段着色器代码。
创建特殊的图形效果，如渐变、光照、纹理操作等。
为对象绑定自定义的渲染逻辑。

Pixi中的shader在创建的时候需要绑定Program，这个Program会包含顶点着色器和片元着色器字符串程序代码，这个Program是Pixi用于管理顶点着色器和片元着色器的类，并不是由于WebGL创建的，shader会绑定这个由Pixi生成的Program，最终会根据shader及其Program通过WebGL来创建Program，并绑定着色器。

6 通过Graphics案例分析从图形创建到图形渲染的整个流程Pixi都做了什么

通过代码示例来分析整个渲染流程，同时回答以下几个问题：

渲染数据如何生成？
buffer数据如何绑定？
shader如何生成？
program如何生成？
WebGL如何渲染？

先上代码：

import { Application, Graphics } from "pixi.js";

(async () => {
  const app = new Application();
  await app.init({ antialias: true, resizeTo: window });
  document.body.appendChild(app.canvas);

  const graphics = new Graphics();

  // 矩形
  graphics.rect(50, 50, 100, 100);
  graphics.fill(0xde3249);

  // 矩形 + 线型，pixi支持线型
  graphics.rect(350, 50, 100, 100);
  graphics.fill(0xc34288);
  graphics.stroke({ width: 10, color: 0xffbd01 });

  // 圆
  graphics.circle(100, 250, 50);
  graphics.fill(0xde3249, 1);

  // 圆 + 线型
  graphics.circle(400, 250, 50);
  graphics.fill(0xc34288, 1);
  graphics.stroke({ width: 10, color: 0xffbd01 });

  // 椭圆 + 线型
  graphics.ellipse(600, 250, 80, 50);
  graphics.fill(0xaa4f08, 1);
  graphics.stroke({ width: 2, color: 0xffffff });

  // 连续自由绘制
  graphics.moveTo(50, 350);
  graphics.lineTo(250, 350);
  graphics.lineTo(100, 400);
  graphics.lineTo(50, 350);
  graphics.fill(0xff3300);
  graphics.stroke({ width: 4, color: 0xffd900 });

  // Draw a rounded rectangle
  graphics.roundRect(50, 440, 100, 100, 16);
  graphics.fill(0x650a5a, 0.25);
  graphics.stroke({ width: 2, color: 0xff00ff });

  // 五角星
  graphics.star(360, 370, 5, 50);
  graphics.fill(0x35cc5a);
  graphics.stroke({ width: 2, color: 0xffffff });

  // 七角星
  graphics.star(280, 510, 7, 50);
  graphics.fill(0xffcc5a);
  graphics.stroke({ width: 2, color: 0xfffffd });

  // 绘制多段线
  const path = [600, 370, 700, 460, 780, 420, 730, 570, 590, 520];
  graphics.poly(path);
  graphics.fill(0x3500fa);

  app.stage.addChild(graphics);
})();

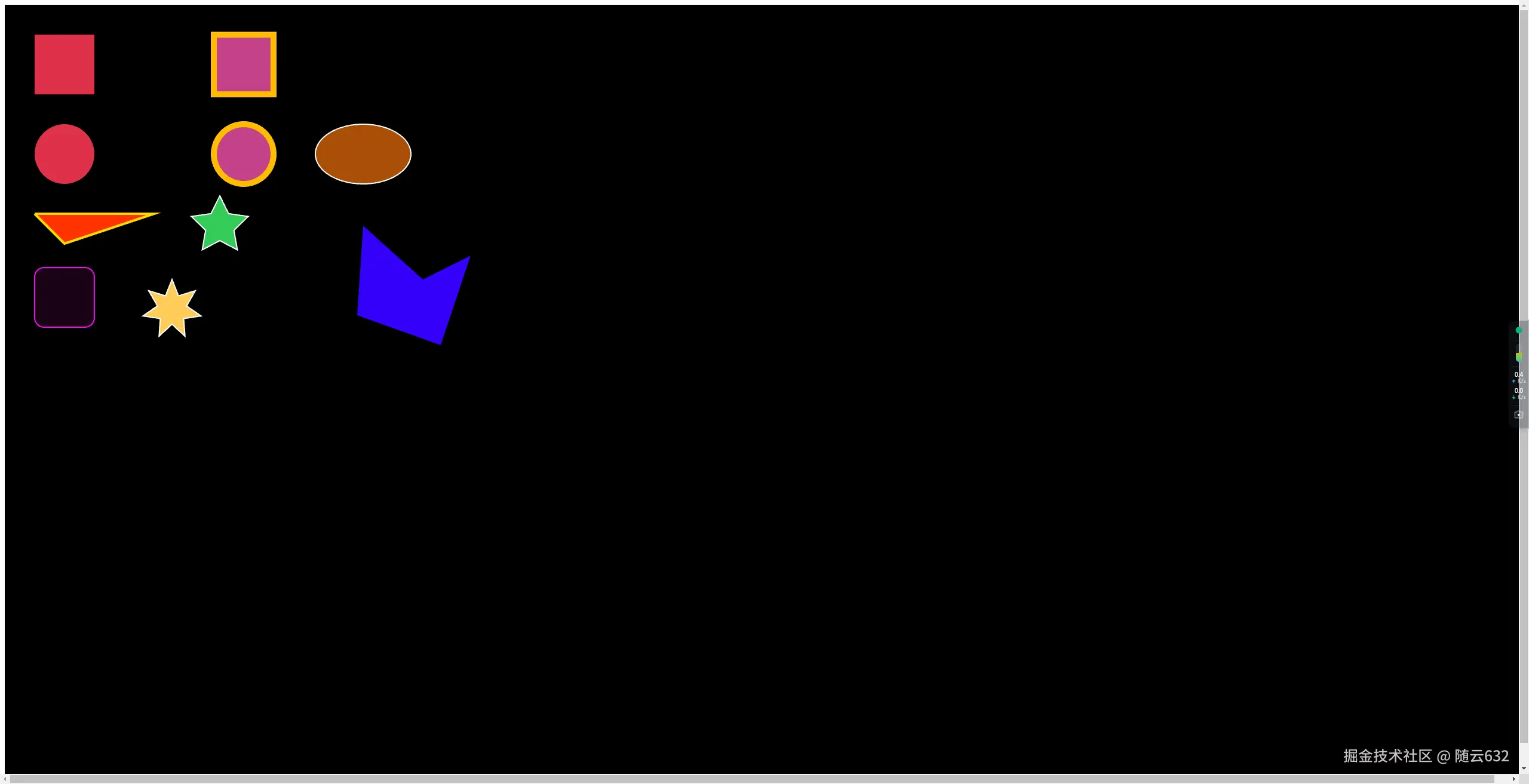

显示效果

6.1 分析上述代码流程：

创建应用const app = new Application();
初始化应用app.init这一步会给创建render，初始化render，并开启ticker渲染循环；
创建一个graphics，graphics主要用于渲染基本形状，如线，圆和显示矩形，并对其着色和填充，在这里会一次性创建多个图元；

6.2 渲染流程

要回答这个问题，我们先理清这个渲染路线，首先由WebGLRenderer调用其render触发渲染任务，当执行 this.runners.render.emit(options);时，渲染开始。前面说过runners是代表系统运行任务，当前执行的是render任务，而这个系统运行任务又会交给其绑定的系统插件，而当前的render任务只绑定了一个RenderGroupSystem系统插件，运行render.emit(options)相当于会触发该系统插件的render任务，也就是说RenderGroupSystem调用自身的render进行渲染，其接受的是一个container，这个container是整个场景图的根节点。RenderGroupSystem当触发渲染任务之后，会交任务交给渲染管线，也就是GraphicsPipe这个用于处理Graphics渲染的类，GraphicsPipe会触发execute进行渲染Graphics数据，但是前面说过，渲染管线会绑定适配器，渲染任务同样会交给适配器来进行，这个适配器是在初始化render为渲染管线分配的，这就需要看适配器初始化做了什么。

下面来看适配器GlGraphicsAdaptor具体做了什么：

public init()
    {
        const uniforms = new UniformGroup({
            uColor: { value: new Float32Array([1, 1, 1, 1]), type: 'vec4<f32>' },
            uTransformMatrix: { value: new Matrix(), type: 'mat3x3<f32>' },
            uRound: { value: 0, type: 'f32' },
        });

        const maxTextures = getMaxTexturesPerBatch();

        const glProgram = compileHighShaderGlProgram({
            name: 'graphics',
            bits: [
                colorBitGl,
                generateTextureBatchBitGl(maxTextures),
                localUniformBitGl,
                roundPixelsBitGl,
            ]
        });

        this.shader = new Shader({
            glProgram,
            resources: {
                localUniforms: uniforms,
                batchSamplers: getBatchSamplersUniformGroup(maxTextures),
            }
        });
    }

通过GlGraphicsAdaptor的init方法，可以知道，GlGraphicsAdaptor在初始化的时候就会绑定着色器和程序，看一下这个程序glProgram是如何获取的、

export function compileHighShaderGlProgram({ bits, name }: {bits: HighShaderBit[], name: string}): GlProgram
{
    return new GlProgram({
        name,
        ...compileHighShaderGl({
            template: {
                vertex: vertexGlTemplate,
                fragment: fragmentGlTemplate,
            },
            bits: [
                globalUniformsBitGl,
                ...bits,
            ]
        })
    });
}

查看compileHighShaderGlProgram这个方法得知，会创建一个GlProgram实例，并同时通过compileHighShaderGl获取program，vertexGlTemplate与fragmentGlTemplate分别是Pixi默认的顶点着色器和片元着色器模板，而bits是什么呢？可以把他理解为钩子，因为在Pixi中这个所有图元都共享同一个着色器模板，但是不同图元肯定会有自己独特的着色器，那么如何处理不同图元需要配不同着色器呢？Pixi在着色器的生成中设计了一种钩子，将整个着色器的生成添加不同钩子，这样不同渲染场景只需要在创建program实例的时候添加匹配自己渲染场景的钩子即可，而这些钩子会被通过字符串匹配，链接的方式融入到着色器的生成中。

鉴于此我们可以回答**‘program如何生成？’这个问题，以及‘shader如何生成？’**这个问题，

从上面GlGraphicsAdaptor的init方法来看，似乎内部自己还创建了一个shader实例，那这个shader是干嘛的呢？看一下Pixi对它的描述：

/**
 * The Shader class is an integral part of the PixiJS graphics pipeline.
 * Central to rendering in PixiJS are two key elements: A [shader] and a [geometry].
 * The shader incorporates a {@link GlProgram} for WebGL or a {@link GpuProgram} for WebGPU,
 * instructing the respective technology on how to render the geometry.
 *
 * The primary goal of the Shader class is to offer a unified interface compatible with both WebGL and WebGPU.
 * When constructing a shader, you need to provide both a WebGL program and a WebGPU program due to the distinctions
 * between the two rendering engines. If only one is provided, the shader won't function with the omitted renderer.
 *
 * Both WebGL and WebGPU utilize the same resource object when passed into the shader.
 * Post-creation, the shader's interface remains consistent across both WebGL and WebGPU.
 * The sole distinction lies in whether a glProgram or a gpuProgram is employed.
 *
 * Modifying shader uniforms, which can encompass:
 *  - TextureSampler {@link TextureStyle}
 *  - TextureSource {@link TextureSource}
 *  - UniformsGroups {@link UniformGroup}
 * @example
 *
 * const shader = new Shader({
 *     glProgram: glProgram,
 *     gpuProgram: gpuProgram,
 *     resources: {
 *         uTexture: texture.source,
 *         uSampler: texture.sampler,
 *         uColor: [1, 0, 0, 1],
 *     },
 * });
 *
 * // update the uniforms
 * shader.resources.uColor[1] = 1;
 * shader.resources.uTexture = texture2.source;
 * @class
 * @memberof rendering
 */

翻译过来就是着色器包含一个{@link GlProgram}的WebGL或{@link GpuProgram}的WebGPU，指导如何渲染几何图形的相应技术。 Shader类的主要目标是提供一个兼容WebGL和WebGPU的统一接口。

我们回到GlGraphicsAdaptor，最后会调用GlGraphicsAdaptor的execute进行渲染，看一下execute做了什么？

    public execute(graphicsPipe: GraphicsPipe, renderable: Graphics): void
    {
        const context = renderable.context;
        const shader = context.customShader || this.shader;
        const renderer = graphicsPipe.renderer as WebGLRenderer;
        const contextSystem = renderer.graphicsContext;

        const {
            batcher, instructions,
        } = contextSystem.getContextRenderData(context);

        // WebGL specific..
        shader.groups[0] = renderer.globalUniforms.bindGroup;

        renderer.state.set(graphicsPipe.state);

        renderer.shader.bind(shader);

        renderer.geometry.bind(batcher.geometry, shader.glProgram);

        const batches = instructions.instructions as Batch[];

        for (let i = 0; i < instructions.instructionSize; i++)
        {
            const batch = batches[i];

            if (batch.size)
            {
                for (let j = 0; j < batch.textures.count; j++)
                {
                    renderer.texture.bind(batch.textures.textures[j], j);
                }

                renderer.geometry.draw('triangle-list', batch.size, batch.start);
            }
        }
    }

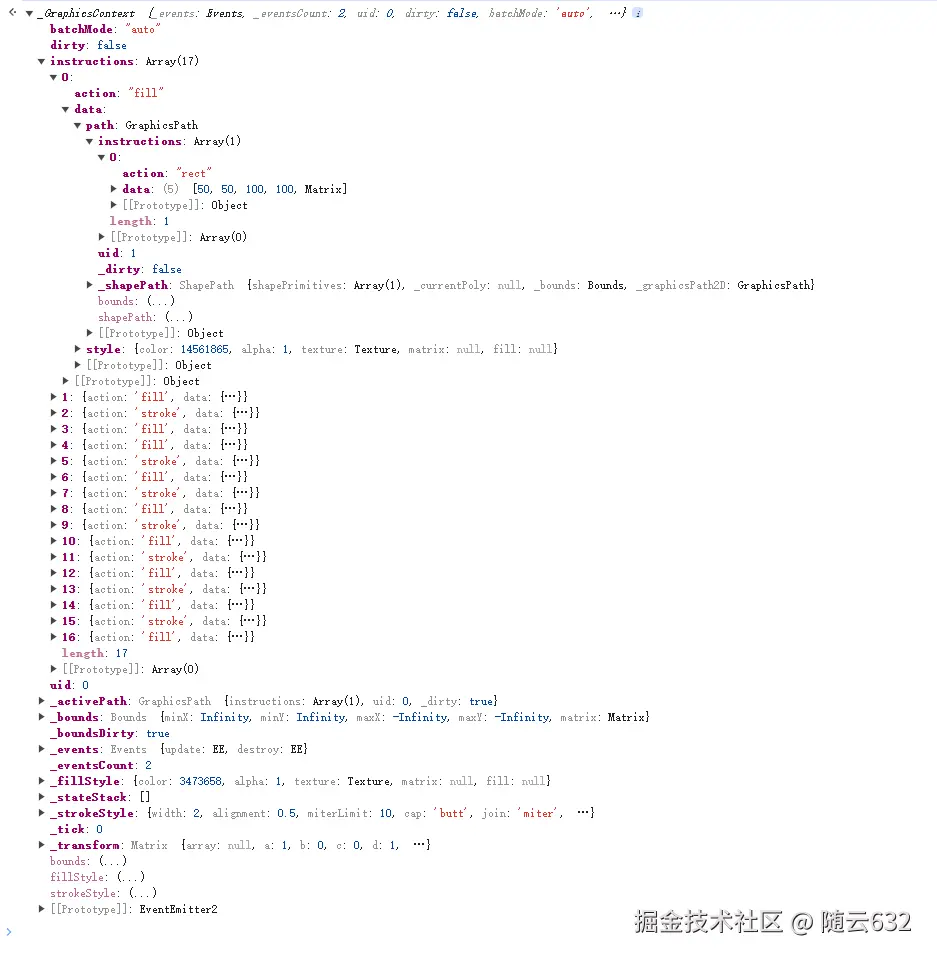

注意这个context，这个GraphicsContext是什么呢？，看一下

我们可以发现，这下面的instructions不就是我们之前的graphics进行绘图的操作吗，这些操作会通过GraphicsContext记录下来，通过GraphicsPath记录绘制路径，这就是我们进行 graphics.rect是记录的数据。

这些只是原始数据，并不是着色器需要的数据，接着往下看，contextSystem.getContextRenderData(context)，

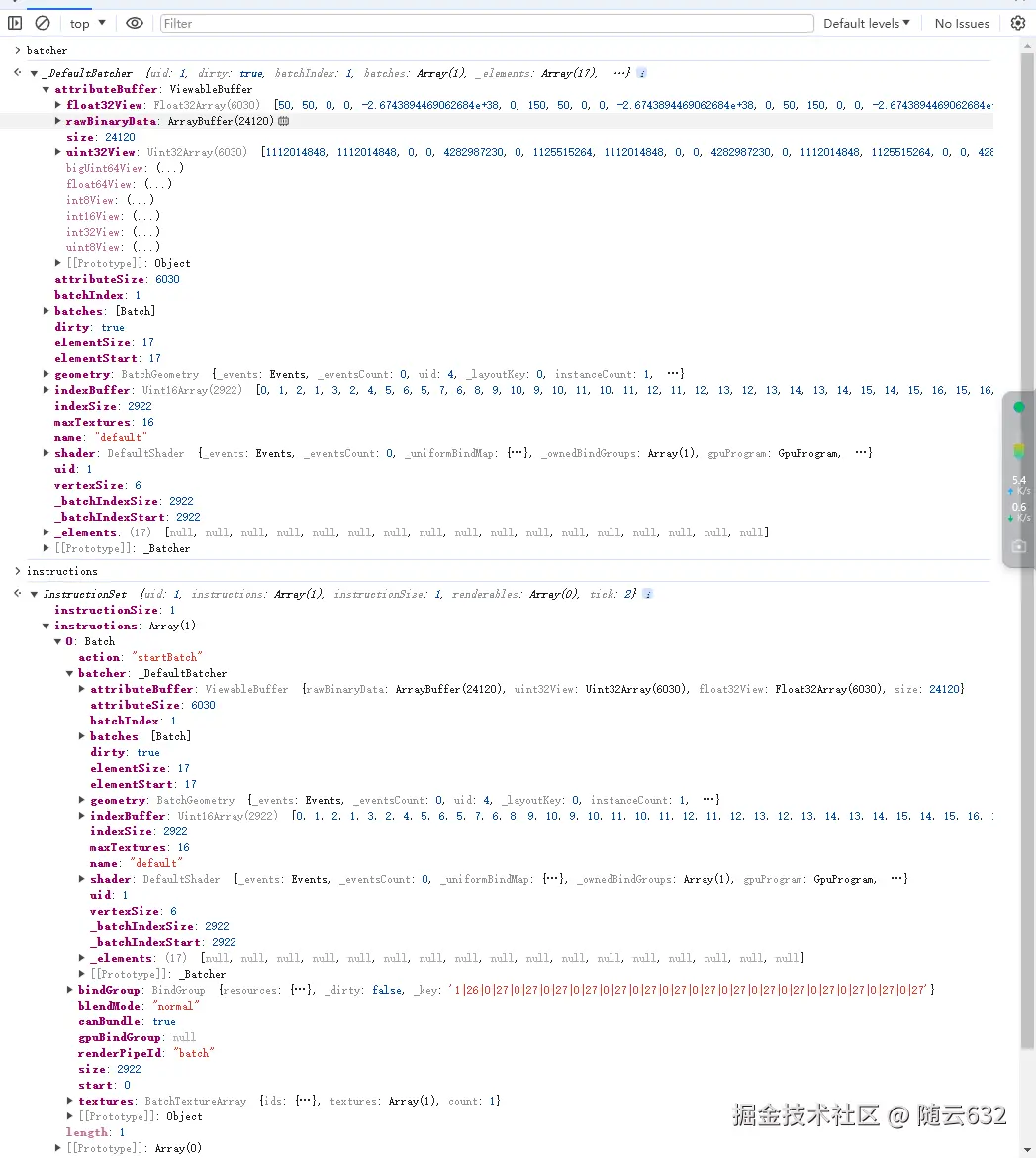

这个做了什么呢？从字面意思上看就是获取渲染数据，查看方法返回结果，

可知，这里会返回WebGL渲染是需要的顶点数据和索引数据，到这里就可以回答**‘渲染数据如何生成’**这个问题。那么可能会疑惑这个渲染数据是什么，其实就是着色器的顶点数据，和顶点索引，因为我们使用Pixi内部定义的图元类进行绘制图元，这个图元类都是需要通过底层的WebGL进行渲染的，也就是说需要进行接口的对接，包括我们如果要使用PixiJS扩展自己的渲染管线，同样需要去适配PixiJS。

再接着往下看 renderer.shader.bind(shader);

注意shader是由GlShaderSystem管理，从字面意思上看就是绑定着色器，看具体做了什么？

    /**
     * Changes the current shader to the one given in parameter.
     * @param shader - the new shader
     * @param skipSync - false if the shader should automatically sync its uniforms.
     * @returns the glProgram that belongs to the shader.
     */
    public bind(shader: Shader, skipSync?: boolean): void
    {
        this._setProgram(shader.glProgram);

        if (skipSync) return;

        defaultSyncData.textureCount = 0;
        defaultSyncData.blockIndex = 0;

        let syncFunction = this._shaderSyncFunctions[shader.glProgram._key];

        if (!syncFunction)
        {
            syncFunction = this._shaderSyncFunctions[shader.glProgram._key] = this._generateShaderSync(shader, this);
        }

        syncFunction(this._renderer, shader, defaultSyncData);
    }

首先会从给出的shader中绑定的program来创建一个WebGL的program，并创建顶点着色器和片元着色器，将顶点着色器和片元着色器绑定给WebGL的program，最终生成的program会被缓存到GlShaderSystem。

再接着看 renderer.geometry.bind(batcher.geometry, shader.glProgram);

这里会给WebGL绑定buffer，同样的，这个绑定的buffer会被GlBufferSystem缓存起来

    /**
     * Binds geometry so that is can be drawn. Creating a Vao if required
     * @param geometry - Instance of geometry to bind.
     * @param program - Instance of program to use vao for.
     */
    public bind(geometry?: Geometry, program?: GlProgram): void
    {
        // shader = shader || this.renderer.shader.shader;

        const gl = this.gl;

        this._activeGeometry = geometry;

        const vao = this.getVao(geometry, program);

        if (this._activeVao !== vao)
        {
            this._activeVao = vao;

            gl.bindVertexArray(vao);
        }

        this.updateBuffers();
    }

同时还会把顶点数据和索引数据给GlGeometrySystem

再看一下，顶点数据是如何被绑定到buffer的，

    /**
     * Activate vertex array object.
     * @param geometry - Geometry instance.
     * @param program - Shader program instance.
     */
    protected activateVao(geometry: Geometry, program: GlProgram): void
    {
        const gl = this._renderer.gl;

        const bufferSystem = this._renderer.buffer;
        const attributes = geometry.attributes;

        if (geometry.indexBuffer)
        {
            // first update the index buffer if we have one..
            bufferSystem.bind(geometry.indexBuffer);
        }

        let lastBuffer = null;

        // add a new one!
        for (const j in attributes)
        {
            const attribute = attributes[j];
            const buffer = attribute.buffer;
            const glBuffer = bufferSystem.getGlBuffer(buffer);
            const programAttrib = program._attributeData[j];

            if (programAttrib)
            {
                if (lastBuffer !== glBuffer)
                {
                    bufferSystem.bind(buffer);

                    lastBuffer = glBuffer;
                }

                const location = programAttrib.location;

                // TODO introduce state again
                // we can optimise this for older devices that have no VAOs
                gl.enableVertexAttribArray(location);

                const attributeInfo = getAttributeInfoFromFormat(attribute.format);

                const type = getGlTypeFromFormat(attribute.format);

                if (programAttrib.format?.substring(1, 4) === 'int')
                {
                    gl.vertexAttribIPointer(location,
                        attributeInfo.size,
                        type,
                        attribute.stride,
                        attribute.offset);
                }
                else
                {
                    gl.vertexAttribPointer(location,
                        attributeInfo.size,
                        type,
                        attributeInfo.normalised,
                        attribute.stride,
                        attribute.offset);
                }

                if (attribute.instance)
                {
                    // TODO calculate instance count based of this...
                    if (this.hasInstance)
                    {
                        // Can't use truthiness check to determine if divisor is set,
                        // since 0 is a valid value for divisor
                        const divisor = attribute.divisor ?? 1;

                        gl.vertexAttribDivisor(location, divisor);
                    }
                    else
                    {
                        throw new Error('geometry error, GPU Instancing is not supported on this device');
                    }
                }
            }
        }
    }

GlGeometrySystem的activateVao，激活顶点数据，将顶点数据绑定到buffer，到这里可以回答‘buffer数据如何绑定’这个问题。

一起准备就绪之后，就剩下渲染了，看一下GlGeometrySystem

  /**
     * Draws the currently bound geometry.
     * @param topology - The type primitive to render.
     * @param size - The number of elements to be rendered. If not specified, all vertices after the
     *  starting vertex will be drawn.
     * @param start - The starting vertex in the geometry to start drawing from. If not specified,
     *  drawing will start from the first vertex.
     * @param instanceCount - The number of instances of the set of elements to execute. If not specified,
     *  all instances will be drawn.
     */
    public draw(topology?: Topology, size?: number, start?: number, instanceCount?: number): this
    {
        const { gl } = this._renderer;
        const geometry = this._activeGeometry;

        const glTopology = topologyToGlMap[geometry.topology || topology];

        instanceCount ||= geometry.instanceCount;

        if (geometry.indexBuffer)
        {
            const byteSize = geometry.indexBuffer.data.BYTES_PER_ELEMENT;
            const glType = byteSize === 2 ? gl.UNSIGNED_SHORT : gl.UNSIGNED_INT;

            if (instanceCount > 1)
            {
                /* eslint-disable max-len */
                gl.drawElementsInstanced(glTopology, size || geometry.indexBuffer.data.length, glType, (start || 0) * byteSize, instanceCount);
                /* eslint-enable max-len */
            }
            else
            {
                /* eslint-disable max-len */
                gl.drawElements(glTopology, size || geometry.indexBuffer.data.length, glType, (start || 0) * byteSize);
                /* eslint-enable max-len */
            }
        }
        else if (instanceCount > 1)
        {
            // TODO need a better way to calculate size..
            gl.drawArraysInstanced(glTopology, start || 0, size || geometry.getSize(), instanceCount);
        }
        else
        {
            gl.drawArrays(glTopology, start || 0, size || geometry.getSize());
        }

        return this;
    }

GlGeometrySystem.draw负责渲染数据，其会调用WebGL的相关API，到这里就可以回答**WebGL如何渲染这个问题**了。

7 总结

本文详细介绍了PiixJS的Application类，Application是整个应用的入口，关联到Pixi的渲染循环和渲染舞台；齐次又消息说明了Pixi的渲染循环Ticker，Ticker通过requestAnimationFrame来管理整个帧循环，并可以自己设置每一帧的时间；介绍了WebGLRenderer，WebGLRenderer负责舞台stage数据的渲染，并延申到了Pixi的运行系统SystemRunner，系统插件System以及渲染管线；介绍了Pixi着色器shader已经program如何生成的；并通过graphics案例贯穿了整个渲染流程。

整体来说，Pixi的渲染都是依赖于其渲染关系，不论是graphics还是其它几何模型，整个流程应该都是类似的，具体细节不做研究，如果感兴趣的话，可以看一下PixiJS源码。
