BGP路由策略配置实验

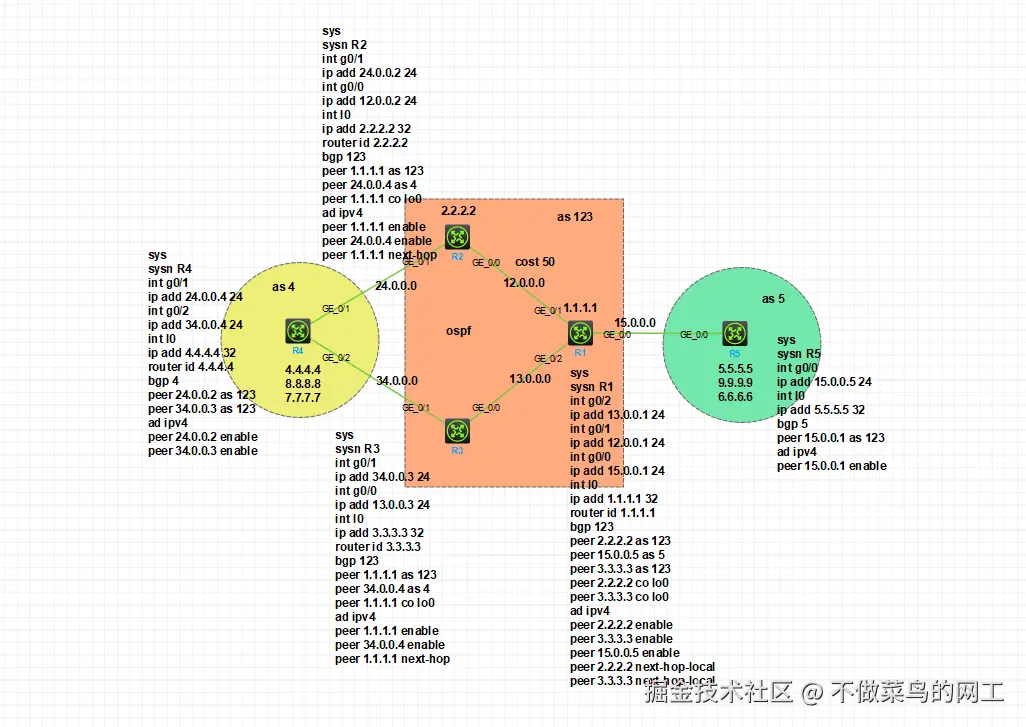

网络拓扑

网络需求

• 1️⃣ 在R4上配置PreVal策略，确保R4通过R3到达5.5.5.5
• 2️⃣ 在R4上配置AS_path策略，确保R4通过R3到达9.9.9.9
• 3️⃣ 在R2和R3上配置MED策略，确保R4通过R3到达6.6.6.6
• 4️⃣ 在R2上配置Local Preference策略，确保R1通过R3到达4.4.4.4
• 5️⃣ 在R1上配置Local Preference策略，确保R1通过R3到达8.8.8.8
• 6️⃣ 在R5上配置AS策略，不接收任何始发AS123的路由
• 7️⃣ 在R4上配置Community策略，确保7.7.7.7的路由不会宣告到AS5

策略一 PreVal

修改引入路由的本地优先级 手动认定合适的下一跳地址

# R4修改引入的路由条目

# 匹配数据流
ip prefix-list 5555 permit 5.5.5.5 32
# 创建路由策略
route-policy pv permit node 10
 if-match ip address prefix-list 5555
 apply preferred-value 100   // 应用优先级为100

 # 进入BGP视图应用路由策略
 bgp 4
 address-family ipv4
  peer 34.0.0.3 route-policy pv import

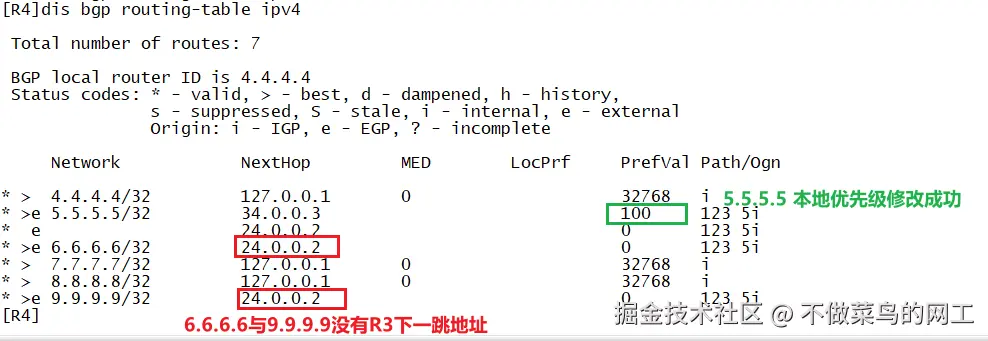

存在问题

• 只引入了5.5.5.5路由 6.6.6.6与9.9.9.9因为没有匹配被过滤 所以需要创建一个空允许策略

# 解决办法
route-policy pv permit node 20 // 创建空的路由策略

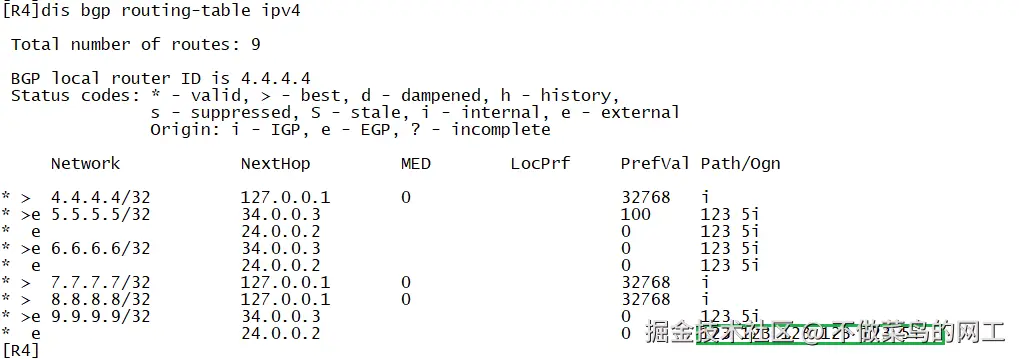

最终效果

策略二 AS_path

根据as_path越少越优先的规则 修改引入路由条目的as_path数量 将次优路径下一跳as_path增多

相关命令

• apply as-path { as-number&<1-32> [ delete | replace ] | clear }

参数	备注
delete	在原有的AS_Path属性中删除指定的AS号
replace	替换原有AS号。如果未指定本参数，则在原AS路径前加入AS号
clear	清空原有的AS_Path属性

设备配置

# R4修改引入的路由条目

# 匹配数据流
ip prefix-list 9999 permit 9.9.9.9 32
route-policy as permit node 10
 if-match ip address prefix-list 9999
 apply as_path 123 123 123 123

route-policy as permit node 20
bgp 4
 address-family ipv4
  peer 24.0.0.2 route-policy as import

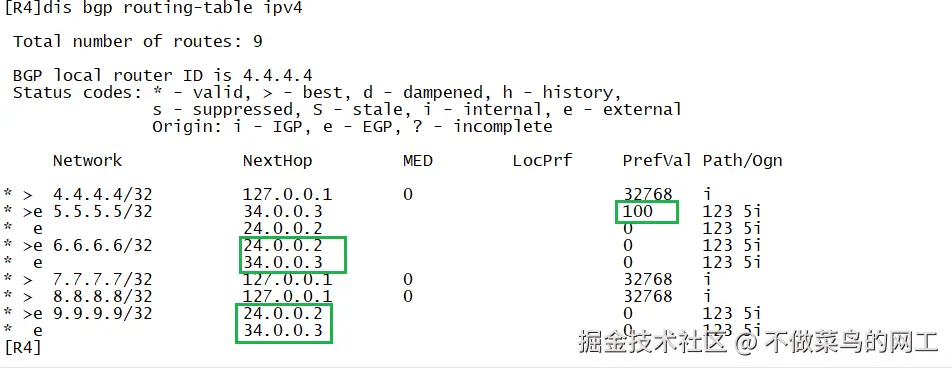

最终效果

策略三 MED

影响邻居的路由表选择 MED开销越小越优先

# R2配置
ip prefix-list 6666 permit 6.6.6.6 32
route-policy med permit node 10
 if-match ip address prefix-list 6666
 apply cost 100

route-policy med permit node 20

bgp 123
 address-family ipv4
  peer 24.0.0.4 route-policy med export

# R3配置
ip prefix-list 6666 permit 6.6.6.6 32
route-policy med permit node 10
 if-match ip address prefix-list 6666
 apply cost 50

route-policy med permit node 20

bgp 123
 address-family ipv4
  peer 34.0.0.4 route-policy med export

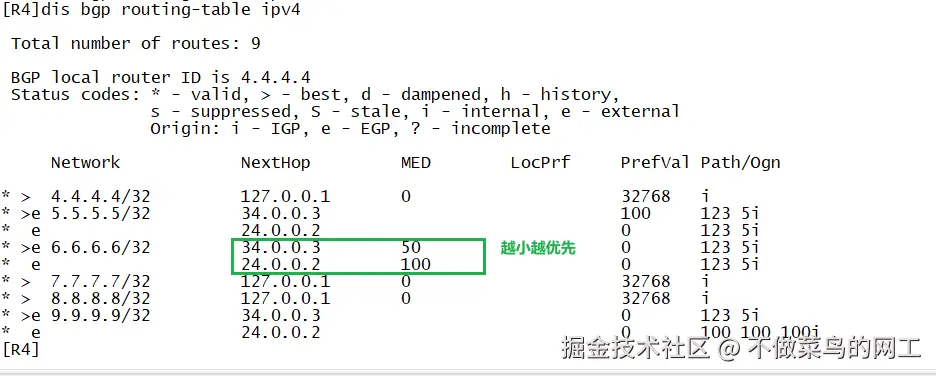

最终效果

策略四 Local Preference出方向

该策略出方向入方向都可应用 出方向影响邻居 入方向影响自己 默认100 越大越优先

# R2出方向
ip prefix-list 4444 permit 4.4.4.4 32
route-policy lp permit node 10
 if-match ip address prefix-list 4444
 apply local-preference 50

route-policy lp permit node 20

bgp 123
 address-family ipv4
  peer 1.1.1.1 route-policy lp export

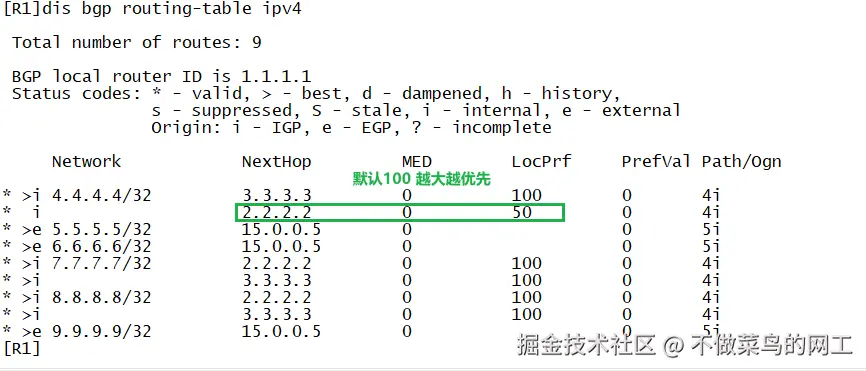

最终效果

策略五 Local Preference入方向

# R1入方向
ip prefix-list 8888 permit 8.8.8.8 32
route-policy lp permit node 10
 if-match ip address prefix-list 8888
 apply local-preference 50

route-policy lp permit node 20

bgp 123
 address-family ipv4
  peer 2.2.2.2 route-policy lp import

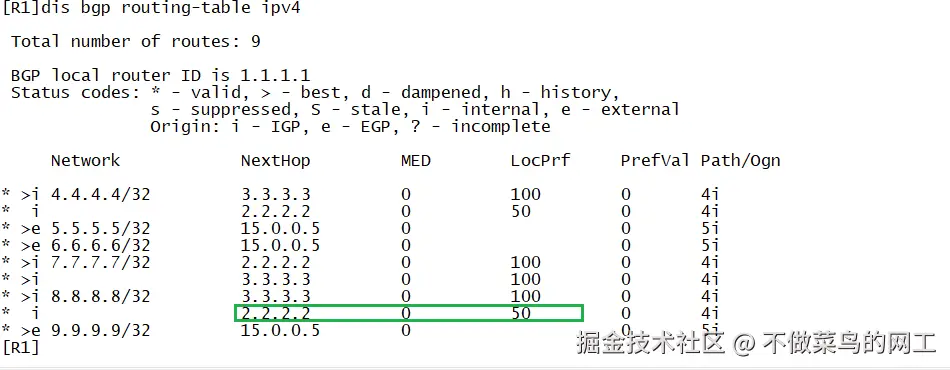

最终效果

策略六 AS过滤器

使用正则表达式匹配as路径 从而通过as_path过滤路由条目

# R1宣告L10-10.10.10.10 R5配置入方向AS过滤
ip as-path 1 deny 123$
ip as-path 1 permit .*

bgp 5
address-family ipv4
 peer 15.0.0.1 as-path 1 import

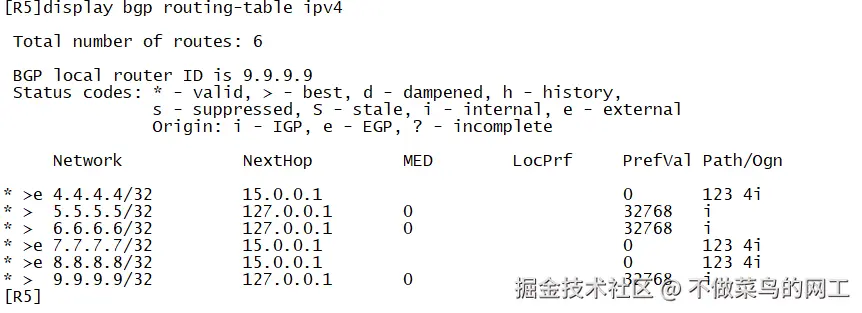

最终效果

策略七 团体属性

# R4配置
ip prefix-list 7777 permit 7.7.7.7 32
route-policy community permit node 10
 if-match ip address prefix-list 7777
 apply community no-export

route-policy community permit node 20

bgp 4
 address-family ipv4
  peer 24.0.0.2 route-policy community export
  peer 24.0.0.2 advertise-community


 # R2配置
 bgp 123
  address-family ipv4
   peer 1.1.1.1 advertise-community   // 配置将团体属性保留发给邻居 默认丢弃团体属性

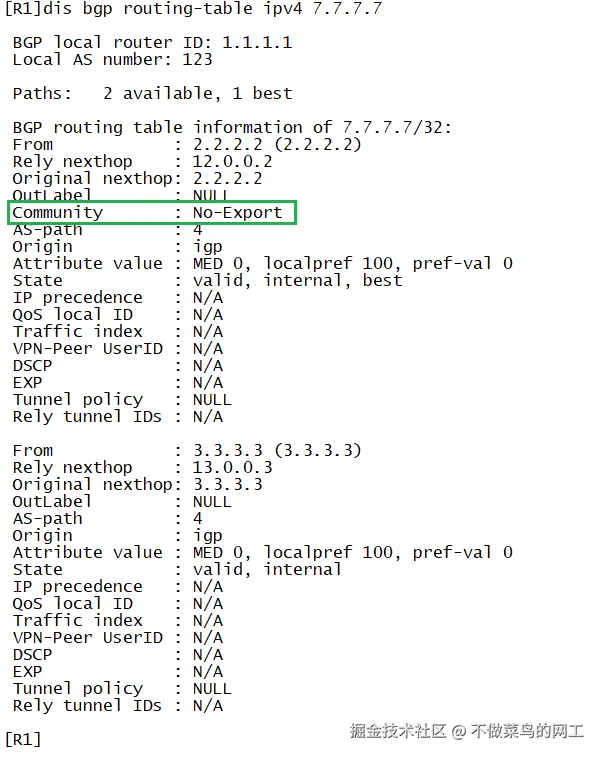

最终效果

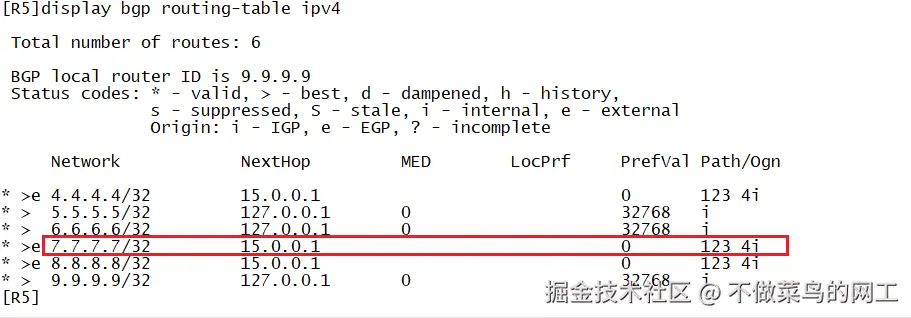

故障排查

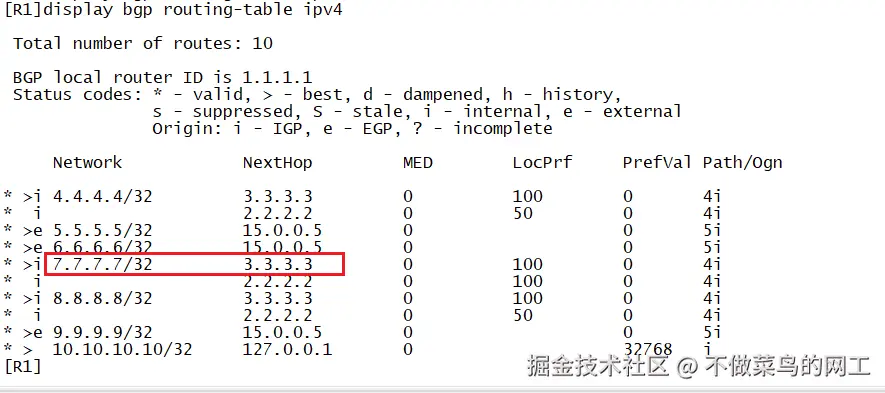

• 造成原因: 路由未选择2.2.2.2 选择的是3.3.3.3 因为3.3.3.3不带团体属性 所以路由传递到R5

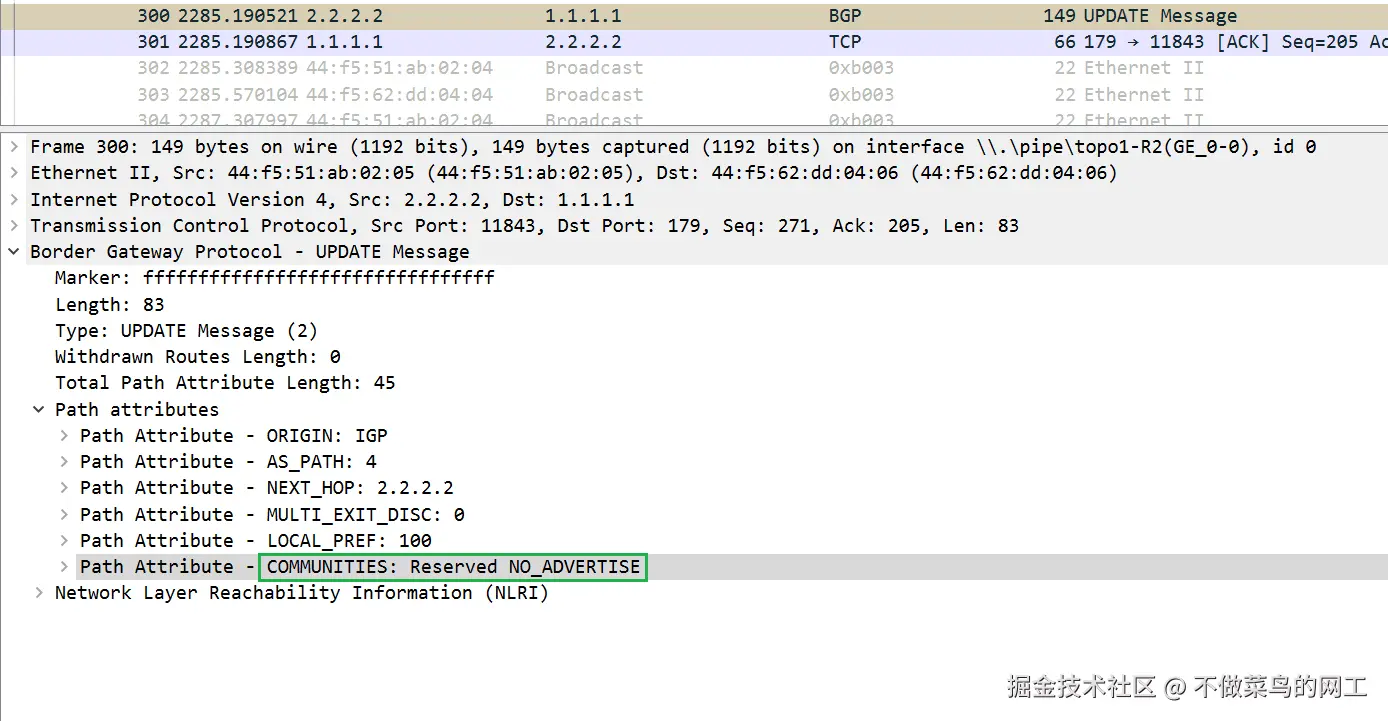

策略八 团体过滤器的使用

# R2配置
ip community-list 1 permit internet
route-policy 7777 permit node 10
 if-match community 1
 apply community no-advertise

bgp 123
 address-family ipv4
 peer 1.1.1.1 route-policy 7777 export

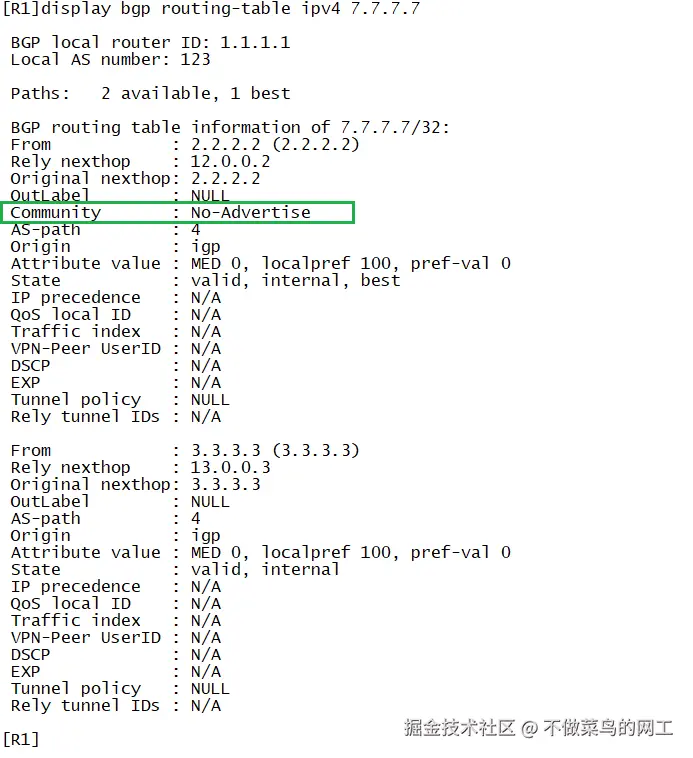

效果验证

参考网站

路由策略命令-H3C
