Android4.4 RIL上报网络状态服务变化基于Android4.4的网络上报流程，从Modem到APP上层显示分析

一、前言

手机插入SIM卡并成功启动后，BP Modem会读取SIM卡中的IMSI(International Mobile Subscriber Identification Number，国际移动用户识别码)信息完成SIM卡中信息的验证和电信运营商移动网络的注册，这样手机才能使用电信运营商提供的网络服务，如接打电话、发送接收短彩信、手机上网等服务

二、ServiceStateTracker介绍

在Telephony Frameworks框架层中，ServiceStateTracker对象主要管理网络服务的基本信息，有着非常重要的作用。 ServiceStateTracker抽象类与CallTracker相同，共继承了Handler类，其实质是自定义的Handler消息处理类 GsmServiceStateTracker和CdmaServiceStateTracker分别继承和实现了ServiceStateTracker

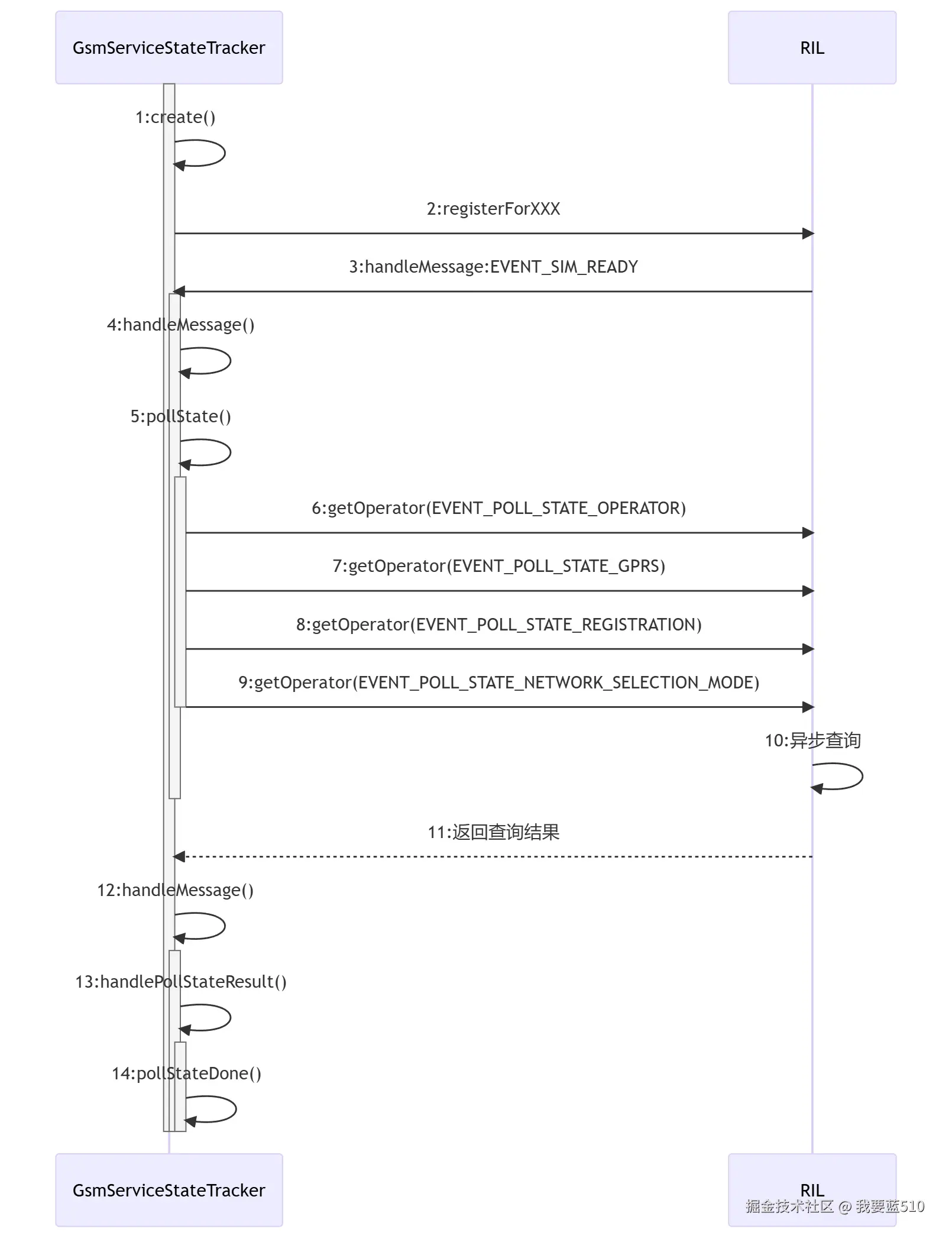

三、ServiceStateTracker到RIL流程

GsmServiceStateTracker在构造方法中会注册Handler消息，该类在上次视频中PhoneGloabas初始化构建Phone对象时执行

// frameworks\opt\telephony\src\java\com\android\internal\telephony\gsm\GsmServiceStateTracker.java

public GsmServiceStateTracker(GSMPhone phone) {
		// Handler消息注册
    mCi.registerForAvailable(this, EVENT_RADIO_AVAILABLE, null);
    mCi.registerForRadioStateChanged(this, EVENT_RADIO_STATE_CHANGED, null);

    mCi.registerForVoiceNetworkStateChanged(this, EVENT_NETWORK_STATE_CHANGED, null);
    mCi.setOnNITZTime(this, EVENT_NITZ_TIME, null);
    mCi.setOnRestrictedStateChanged(this, EVENT_RESTRICTED_STATE_CHANGED, null);
    mCi.registerForPSStateChanged(this,EVENT_PS_STATE_CHANGED, null);
}


在GsmServiceStateTracker的构造方法中，通过registerForXXX()和setOnXXX()完成不同的Handler消息注册
手机启动完成并成功注册网络后，RIL层会发出EVENT_SIM_READY类型的 Handler消息通知，ServiceStateTracker对象调用 handleMessage()方法完成此消息的接收，接着调用 pollState()方法响应此消息。
会在pollState()方法中向RIL对象发出4个关于网络服务的查询请求，包括
1. 获取注册的运营商网络信息
2. 获取注册的数据连接类型
3. 获取注册的语音通话网络类型
4. 获取网络类型
RIL 完成发起的查询最新网络服务的信息和状态后，通过ServiceStateTracker对象创建的Message对象发起Callback回调，到GsmServiceStateTracker的handleMessage()中去处理，最后到handlePollStateResult()，将查询出来的当前最新的网络服务信息和状态更新和保存在ServiceStateTracker对象的多个属性中。
所有消息都处理完成后，最后在pollStateDone()完成处理查询网络服务相关信息结果的收尾工作
1. 通过当前状态和新的状态获取服务信息改变的标志
2. 更新ss、cellLoc对象信息，同时更新一些gprsState、mMaxDataCalls、mRadioTechnology等属性，此外，重置newSS、newCellLoc等对象的值
3. 发出网络服务状态信息变化的消息通知

最终会比对当前的状态和新查询的结果进行比对，当发现不同有变化时，会调用mPhone.notifyXX()向上通知

四、手机状态栏信号实时变化

1. GsmServiceStateTracker处理

在待机界面的状态栏可以观察到手机信号的变化，其实这里的手机信号实时变化，准确来说应该是准实时变化，是由GsmServiceStateTracker对象通过Handler.sendMessageDelay定时向RIL对象发起查询手机接入无线网络的信号量值，然后发起信号量变化通知，通知栏应用收到信号量变化消息通知后，从而更新手机接入的网络信号图标。

首先进入GsmServiceStateTracker.java代码文件，手机开机后，SIM 卡准备完成，RIL层发出 EVENT_SIM_READY通知，GsmServiceStateTracker 对象进入 handleMessage() 方法接收和响应此消息；接着调用当前类的 queueNextSignalStrengthPoll()方法，向RIL对象查询手机信号量，其代码详情如下:

// frameworks\opt\telephony\src\java\com\android\internal\telephony\gsm\GsmServiceStateTracker.java

private void queueNextSignalStrengthPoll() {
		...
    Message msg;
    msg = obtainMessage();
    msg.what = EVENT_POLL_SIGNAL_STRENGTH;

    // TODO Don't poll signal strength if screen is off
		// 延时发送，在ServiceStateTracker定义为20* 1000ms，即20s
    sendMessageDelayed(msg, POLL_PERIOD_MILLIS);
}

因为父类ServiceStateTracker也是继承的Handler，因此，20s后会在handleMessage接收并响应该消息：

// frameworks\opt\telephony\src\java\com\android\internal\telephony\gsm\GsmServiceStateTracker.java

case EVENT_POLL_SIGNAL_STRENGTH:
      // Just poll signal strength...not part of pollState()
      mCi.getSignalStrength(obtainMessage(EVENT_GET_SIGNAL_STRENGTH));
      break;

RIL完成最新的信号量查询后，通过Callback消息对象发起Handler消息通知，GsmServiceStateTracker对象中的handleMessage()方法会接收和响应此消息通知，处理如下：

// frameworks\opt\telephony\src\java\com\android\internal\telephony\gsm\GsmServiceStateTracker.java

case EVENT_GET_SIGNAL_STRENGTH:
      // This callback is called when signal strength is polled
      // all by itself

      if (!(mCi.getRadioState().isOn())) {
          // Polling will continue when radio turns back on
          return;
      }
      ar = (AsyncResult) msg.obj;
      onSignalStrengthResult(ar, true);
      queueNextSignalStrengthPoll();

      break;

接着在onSignalStrengthResult() 根据查询的结果更新和保存最新的信号量相关信息，完成后再次调用queueNextSignalStrengthPoll() 等待下一次查询

# frameworks\opt\telephony\src\java\com\android\internal\telephony\gsm\GsmServiceStateTracker.java

protected boolean onSignalStrengthResult(AsyncResult ar, boolean isGsm) {
    SignalStrength oldSignalStrength = mSignalStrength;

    // This signal is used for both voice and data radio signal so parse
    // all fields

    if ((ar.exception == null) && (ar.result != null)) {
        mSignalStrength = (SignalStrength) ar.result;
        mSignalStrength.validateInput();
        mSignalStrength.setGsm(isGsm);
    } else {
        log("onSignalStrengthResult() Exception from RIL : " + ar.exception);
        mSignalStrength = new SignalStrength(isGsm);
    }

    return notifySignalStrength();
}

![[GsmServiceStateTracker和RIL通信.png]] 手机成功启动并注册到电信运营商网络后，RIL层会发起EVENT_SIM_READY的消息通知，在 GsmServiceStateTracker对象中接收到此消息后，便开始循环调用queueNextSignalStrengthPoll() 方法，将结果通过mCi.get完成手机接入电信运营商网络的无线信号量查询，其流程如上图所示。

2.GsmServiceStateTracker通知给APP

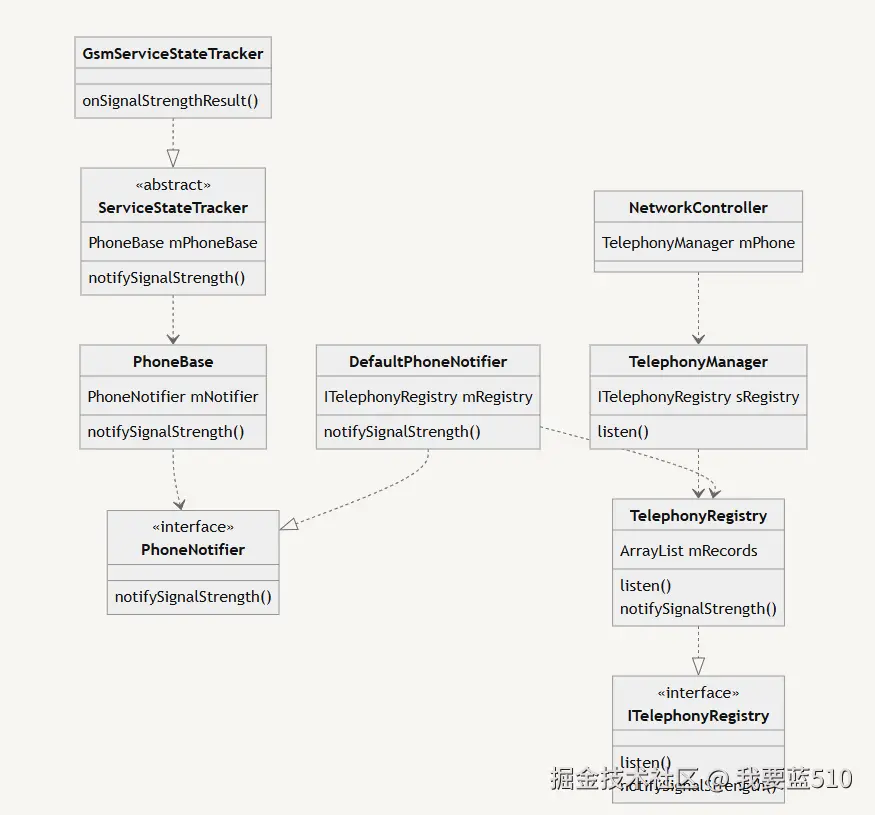

Pasted image 20241117233956.png

从右边看起，NetworkController是APP SystemUI的一个类，它持有TelephonyManager，调用了listen方法，而TelephonyManager持有ITelephonyRegistry这个接口，调用了它的listen方法

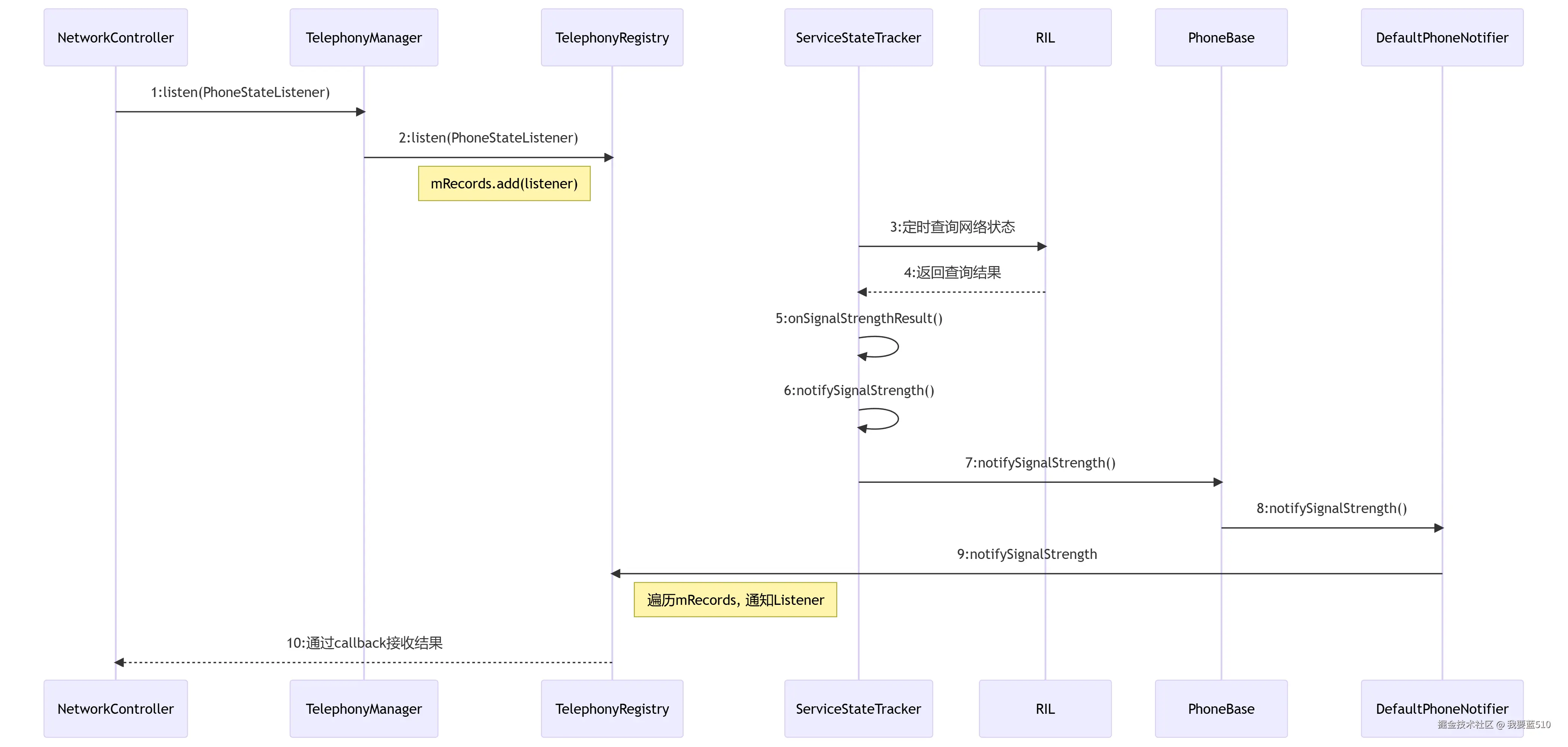

网络上报流程.png ITelephonyRegistry是一个AIDL文件，用来跨进程通信使用的，TelephonyRegistry实现了它的所有方法，注意到这个类中有个mRecords的ArrayList，用来保存我们的监听对象

GsmServiceStateTracker继承了抽象类ServiceStateTracker，

GsmServiceStateTracker会收到RIL发过来的信号强度消息，调用父类的notifySignalStrength()方法，

ServiceStateTracker持有PhoneBase的对象mPhoneBase，PhoneBase中也有自己的notifySignalStrength方法，并且PhoneBase持有PhoneNotifier接口，而DefaultPhoneNotifier是PhoneNotifier的实现类，会实现notifySignalStrength方法，并且DefaultPhoneNotifier 也持有ITelephonyRegistry，调用它的notifySignalStrength()，里面会遍历mRecords这个List，把具体的消息发送给监听者，这样APP就可以收到消息，刷新显示出来了
所以其实就是一个通过aidl进行的跨进程通信，listen 负责把监听者添加保存起来，notifyXXX()方法负责把消息通知遍历给所有的监听器的过程

3. 代码分析

1. SystemUI注册网络信号监听的

在NetworkController中的构造方法中，会设置PhoneStateListener监听器，监听从Telephony Framework返回的网络状态变化

// frameworks/base/packages/SystemUI/src/com/android/systemui/statusbar/policy/NetworkController.java

   public NetworkController(Context context) {
   		// telephony
       mPhone = (TelephonyManager)context.getSystemService(Context.TELEPHONY_SERVICE);
       for (int i=0; i < mPhoneCount; i++) {
           mPhone.listen(getPhoneStateListener(i),
                             PhoneStateListener.LISTEN_SERVICE_STATE
                           | PhoneStateListener.LISTEN_SIGNAL_STRENGTHS
                           | PhoneStateListener.LISTEN_CALL_STATE
                           | PhoneStateListener.LISTEN_DATA_CONNECTION_STATE
                           | PhoneStateListener.LISTEN_DATA_ACTIVITY);
       }
   }

在TelephonyManager的listen方法中开始监听，可以看到是通过sRegistry继续监听，而sRegistry 是通过sRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService("telephony.registry")); 将IBinder类型的service转化为ITelephonyRegistry类型对象，然后就可以调用ITelephonyRegistry的方法了

   public void listen(PhoneStateListener listener, int events) {
       String pkgForDebug = mContext != null ? mContext.getPackageName() : "<unknown>";
       try {
           Boolean notifyNow = true;
           /*modify by yuanhaobo for L1860_Req00000163 @ 2014-02-16 begin*/
           if (getStandbyCount() > 1) {
               if (-1 == listener.mLinkId) {
                   for (int linkId = 0; linkId < getStandbyCount(); linkId++) {
                       sRegistry.listenMSMS(pkgForDebug, listener.callback, events, notifyNow, linkId);
                   }
               } else {
                   sRegistry.listenMSMS(pkgForDebug, listener.callback, events, notifyNow, listener.mLinkId);
               }
           } else {
               sRegistry.listen(pkgForDebug, listener.callback, events, notifyNow);
           }
           /*modify by yuanhaobo for L1860_Req00000163 @ 2014-02-16 end*/
       } catch (RemoteException ex) {
           // system process dead
       } catch (NullPointerException ex) {
           // system process dead
       }
   }

   public TelephonyManager(Context context) {
       Context appContext = context.getApplicationContext();
       if (appContext != null) {
           mContext = appContext;
       } else {
           mContext = context;
       }

       if (sRegistry == null) {
           sRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService(
                   "telephony.registry"));
       }
   }

2. ServiceStateTracker通知

ServiceStateTracker.java在onSignalStrengthResult()收到信号消息后，到notifySignalStrength()中

// frameworks/opt/telephony/src/java/com/android/internal/telephony/ServiceStateTracker.java
protected boolean notifySignalStrength() {
    boolean notified = false;
    synchronized(mCellInfo) {
        if (!mSignalStrength.equals(mLastSignalStrength)) {
            try {
                mPhoneBase.notifySignalStrength();
                notified = true;
            } catch (NullPointerException ex) {
                loge("updateSignalStrength() Phone already destroyed: " + ex
                     + "SignalStrength not notified");
            }
        }
    }
    return notified;
}

// frameworks/opt/telephony/src/java/com/android/internal/telephony/PhoneBase.java
public void notifySignalStrength() {
    mNotifier.notifySignalStrength(this);
}

mNotifier 是在PhoneGlobals.java#onCreate() 方法中，在PhoneFactory.java#makeDefaultPhone() 方法产生的

// frameworks/opt/telephony/src/java/com/android/internal/telephony/PhoneFactory.java
public static void makeDefaultPhone(Context context) {
		sPhoneNotifier = new DefaultPhoneNotifier();
		...
		int phoneType = TelephonyManager.getPhoneType(networkMode);
    if (phoneType == PhoneConstants.PHONE_TYPE_GSM) {
        Rlog.i(LOG_TAG, "Creating GSMPhone");

        sProxyPhone = new PhoneProxy(new GSMPhone(context,
                sCommandsInterface, sPhoneNotifier, false, 0), 0);

        sProxyPhoneList.add(0, sProxyPhone);
}

sPhoneNotifier在创建Phone时通过新建DefaultPhoneNotifier对象，传入到GSMPhone，也就是PhoneBase中的mNotifier ，在DefaultPhoneNotifier就可以看到notifySignalStrength()方法了，在它的构造方法中可以看到获取了ITelephonyRegistry对象

// frameworks/opt/telephony/src/java/com/android/internal/telephony/DefaultPhoneNotifier.java
protected DefaultPhoneNotifier() {
    mRegistry = ITelephonyRegistry.Stub.asInterface(ServiceManager.getService(
                "telephony.registry"));
}

@Override
public void notifySignalStrength(Phone sender) {
    try {
        mRegistry.notifySignalStrength(sender.getSignalStrength(), sender.getLinkID());
    } catch (RemoteException ex) {
        // system process is dead
    }
}

在SystemServer启动时建立了telephonyRegistry对象，并通过ServiceManager添加了进去，之后就可以通过getService()的方式获取到TelephonyRegistry了

// frameworks/base/services/java/com/android/server/SystemServer.java

public void initAndLoop(){
		TelephonyRegistry telephonyRegistry = null;
		telephonyRegistry = new TelephonyRegistry(context);
		ServiceManager.addService("telephony.registry", telephonyRegistry);
}

即调用了TelephonyRegistry中的notifySignalStrength()

// frameworks/base/services/java/com/android/server/TelephonyRegistry.java
public void notifySignalStrength(SignalStrength signalStrength) {
    notifySignalStrength(signalStrength, SimRouter.getDefaultPSSim(mContext));
}

public void notifySignalStrength(SignalStrength signalStrength, int linkId) {
    if (!checkNotifyPermission("notifySignalStrength()")) {
        return;
    }
    /*merge by yuanhaobo from L1813 @ 2013-11-29 begin*/
    synchronized (mRecords) {
        mSignalStrength[linkId] = signalStrength;
        for (Record r : mRecords) {
            if (((r.events & PhoneStateListener.LISTEN_SIGNAL_STRENGTHS) != 0)
                && (r.linkId == linkId)) {
                try {
                    r.callback.onSignalStrengthsChanged(new SignalStrength(signalStrength));
                } catch (RemoteException ex) {
                    mRemoveList.add(r.binder);
                }
            }
            if (((r.events & PhoneStateListener.LISTEN_SIGNAL_STRENGTH) != 0)
                && (r.linkId == linkId)) {
                try {
                    int gsmSignalStrength = signalStrength.getGsmSignalStrength();
                    r.callback.onSignalStrengthChanged((gsmSignalStrength == 99 ? -1
                            : gsmSignalStrength));
                } catch (RemoteException ex) {
                    mRemoveList.add(r.binder);
                }
            }
        }
        handleRemoveListLocked();
    }
    broadcastSignalStrengthChanged(signalStrength, linkId);
}

最后再看一下流程图：
