openlayers中区域掩膜的实现

概述

在前文完成了mapboxGL中区域掩膜的实现。近日有人问到说在openlayers中如何实现，本文就带大家看看如何在openlayers中实现区域掩膜。

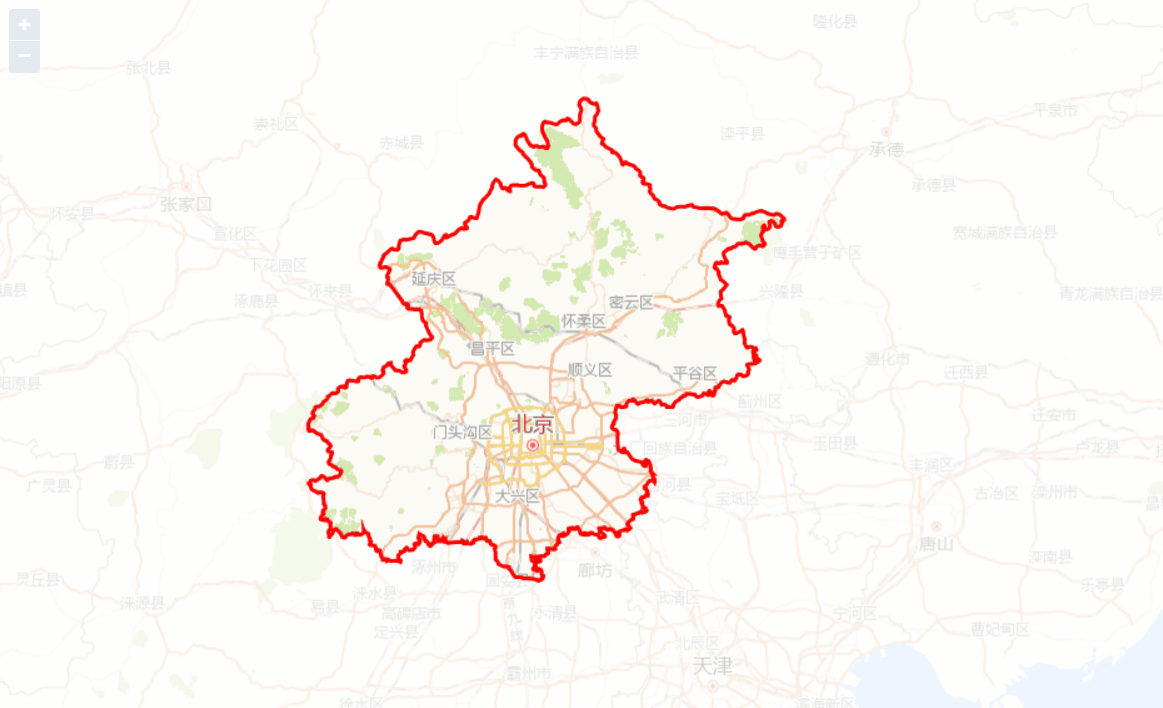

实现效果

实现

1. 实现思路

1. 在地图容器中添加一个canvas，设置其在map之上；
2. 监听map的postrender事件，每次事件触发重新绘制掩膜；
3. 通过map.getPixelFromCoordinate实现地理坐标到屏幕坐标的转换；
4. 通过globalCompositeOperation = 'source-out'设置反向裁剪；

2. 实现代码

1. 添加canvas

const { offsetWidth, offsetHeight } = map.getViewport()
canvas = document.createElement('canvas');
canvas.width = offsetWidth;
canvas.height = offsetHeight;
canvas.style.position = 'absolute';
canvas.style.top = '0px';
canvas.style.left = '0px';
canvas.style.zIndex = '1';
ctx = canvas.getContext('2d');
map.getViewport().appendChild(canvas);

2. 注册map事件

map.on('postrender', e => {
  addMapModal()
})

3. 事件实现

function addMapModal(params) {
const { fillStyle, strokeStyle, lineWidth } = {
  fillStyle: 'rgba(255,255,255,0.8)',
  strokeStyle: '#f00',
  lineWidth: 3,
  ...params
}
ctx.fillStyle = fillStyle;
ctx.strokeStyle = strokeStyle;
ctx.lineWidth = lineWidth;
ctx.clearRect(0, 0, canvas.width, canvas.height)
const coords = modalData.map(coord => {
  return map.getPixelFromCoordinate(ol.proj.fromLonLat(coord))
})

ctx.beginPath();
coords.forEach((coord, index) => {
  index === 0 ? ctx.moveTo(coord[0], coord[1]) : ctx.lineTo(coord[0], coord[1])
})
ctx.closePath();
ctx.fill();

ctx.globalCompositeOperation = 'source-out';
ctx.rect(0, 0, canvas.width, canvas.height)
ctx.fill();
ctx.globalCompositeOperation = 'source-over';
ctx.beginPath();
coords.forEach((coord, index) => {
  index === 0 ? ctx.moveTo(coord[0], coord[1]) : ctx.lineTo(coord[0], coord[1])
})
ctx.closePath();
ctx.stroke()
}
