Echarts作为一个强大的开源可视化库，在日常开发中，广泛应用于数据可视化、数据分析、信息展示和数据报告等多种场景，然而，当数据量达到十万甚至更多时，图表的加载和渲染效率成为挑战。本文将介绍如何使用 ECharts 的数据分段加载和降采样策略来优化大数据图表的显示，以提升性能和用户体验。
（一）正常加载十万条数据：

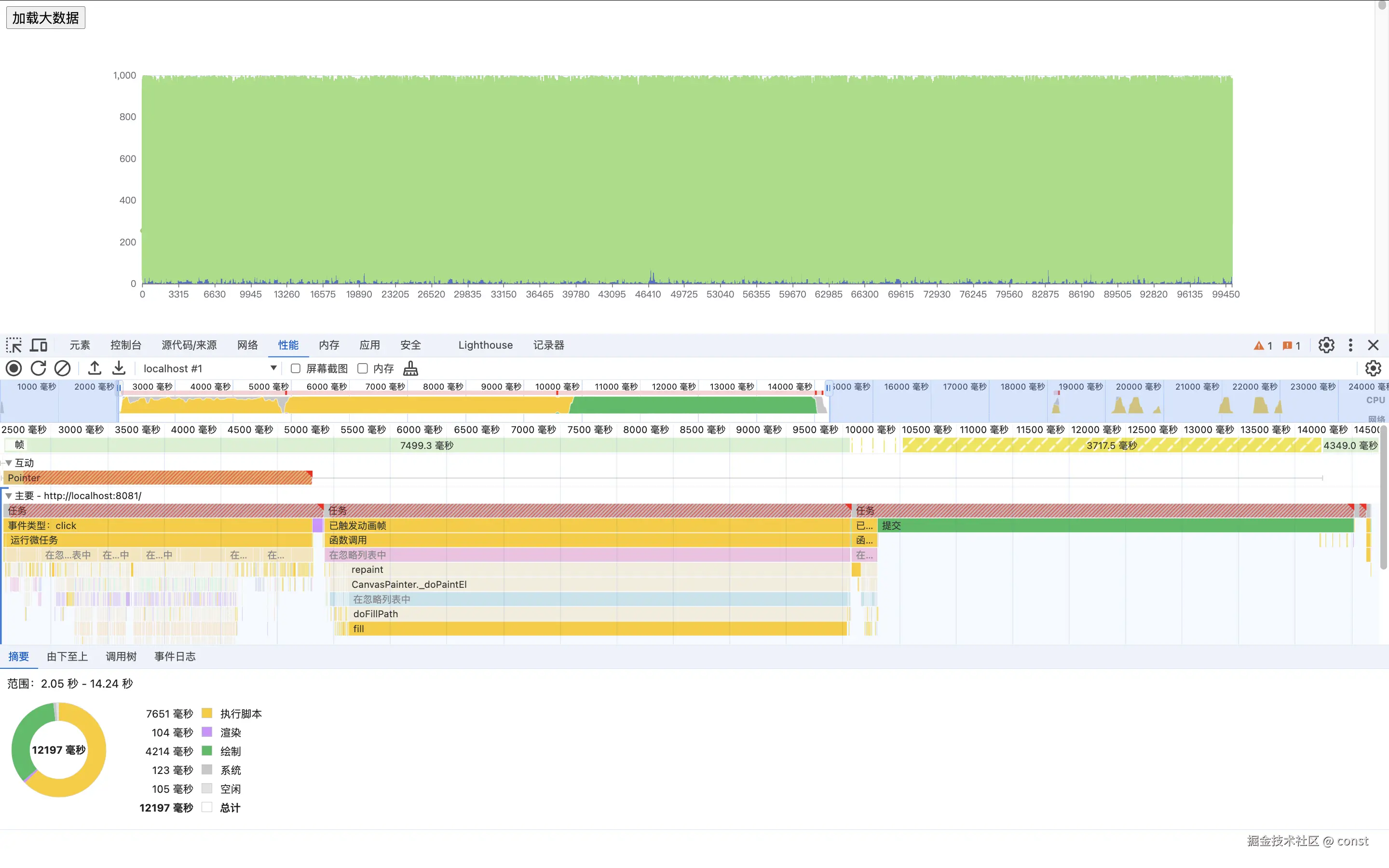

如下图所示：
- 首先我们先看下这十万条数据加载页面的情况，海量数据已经连成一片，都不知道加载的是什么东西了。
- 其次我们再看下这十万条数据的性能，总加载时间用了12s，绘制时间用了4s， 如果等12s去看这个图表，这对于用户体验来说必然是不可接受的。
（二）优化方案：
遇到上述的渲染瓶颈，我们将使用数据分段加载（DataZoom）和降采样策略（Sampling）来优化大数据图表的显示，以提升性能和用户体验。
方案一：Datazoom（数据分段加载）：主要是用于分区域渲染，然后自然的关注数据的细节，或者浏览整体，他提供了几个属性可以控制这个图标渲染时的性能问题，比如start数据范围起始百分比，比如end范围结束的百分比
dataZoom: [{
type: 'slider', // 值：inside slider
start: 0, // 数据窗口范围的起始百分比
end: 100, // 数据窗口范围的结束百分比
realtime: true, // 是否实时更新 true/false
xAxisIndex: 0, // 表示特定的X轴索引
minSpan: 0, // 用于限制窗口大小的最小值（百分比值），取值范围是 0 ~ 100。
maxSpan: 100, // // 用于限制窗口大小的最大值（百分比值），取值范围是 0 ~ 100。
// 特别提醒：start: 设置为0, 说明是从第1条数据开始的; 那么xAxisIndex就必须是0; 因为xAxisIndex不是0，他们就互相矛盾了。
filterMode: 'filter'
}, {
type: 'slider',
start: 0,
end: 100,
realtime: true,
yAxisIndex: 0, // 表示特定的y轴索引
minSpan: 0,
maxSpan: 100,
filterMode: 'empty'
}]

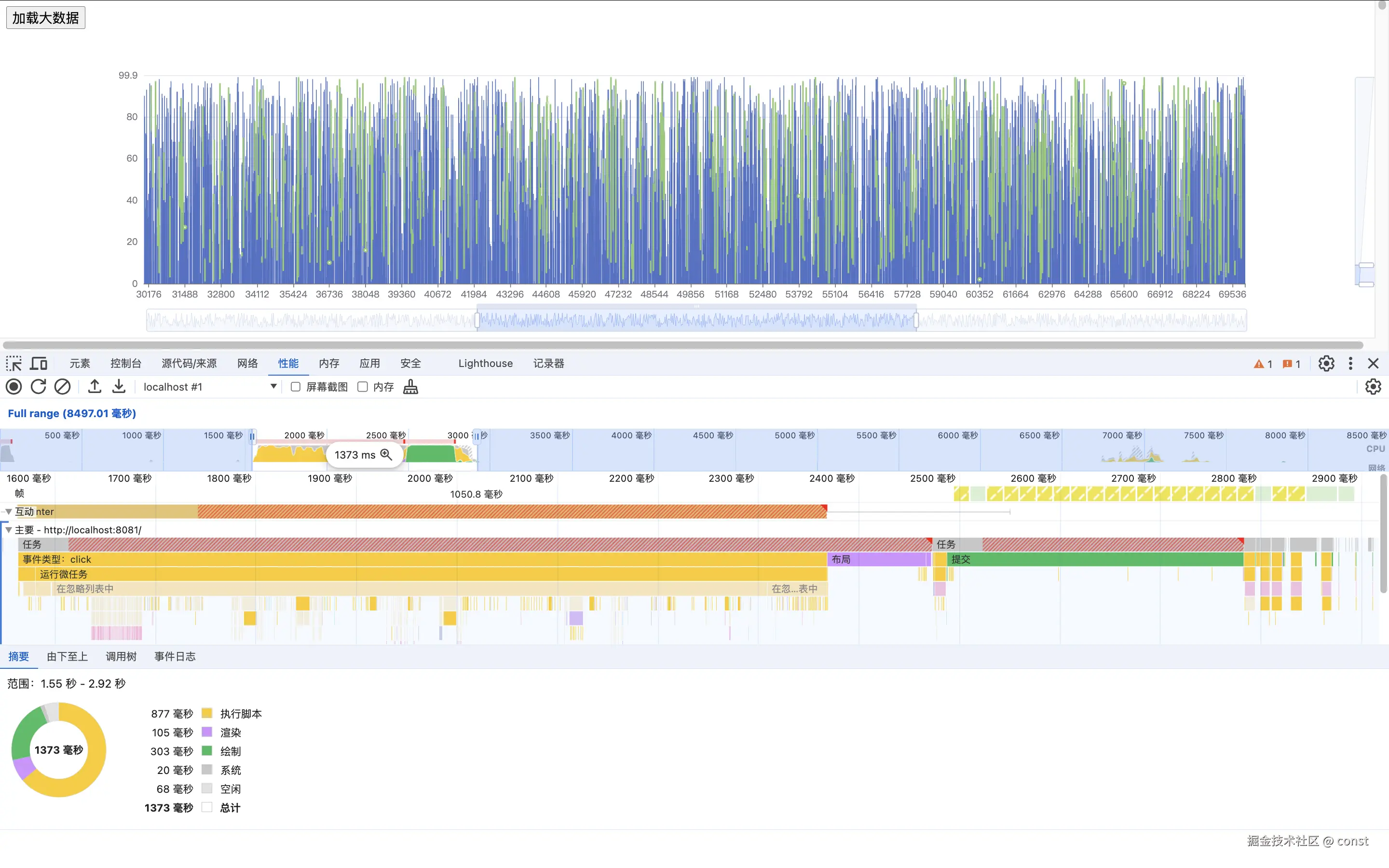

加入优化方案后，再来感受一下渲染性能：
- 很明显页面图表渲染流畅很多，因为他只加载了区域部分数据。
- 执行时间从12秒降到1.3秒，绘制时间从4s降到0.3s，页面性能有了大幅提升。
方案二：Sampling（降采样策略）： 减少数据点的数量，减少渲染负担，以提高性能或提供更清晰的视觉表现。降采样可以通过多种方式实现，例如简单地跳过一些数据点，或使用算法如平均值、最大值、最小值等来聚合数据点。
series: [{
name: '销量',
data: sampledData,
type: 'bar',
sampling: 'lttb',
// sampling的值：
// 'lttb' 采用 Largest-Triangle-Three-Bucket 算法，可以最大程度保证采样后线条的趋势，形状和极值。
// 'average' 取过滤点的平均值
// 'min' 取过滤点的最小值
// 'max' 取过滤点的最大值
// 'minmax' 取过滤点绝对值的最大极值 (从 v5.5.0 开始支持)
// 'sum' 取过滤点的和
}, {
name: '金额',
data: sampledData,
type: 'line'
}],

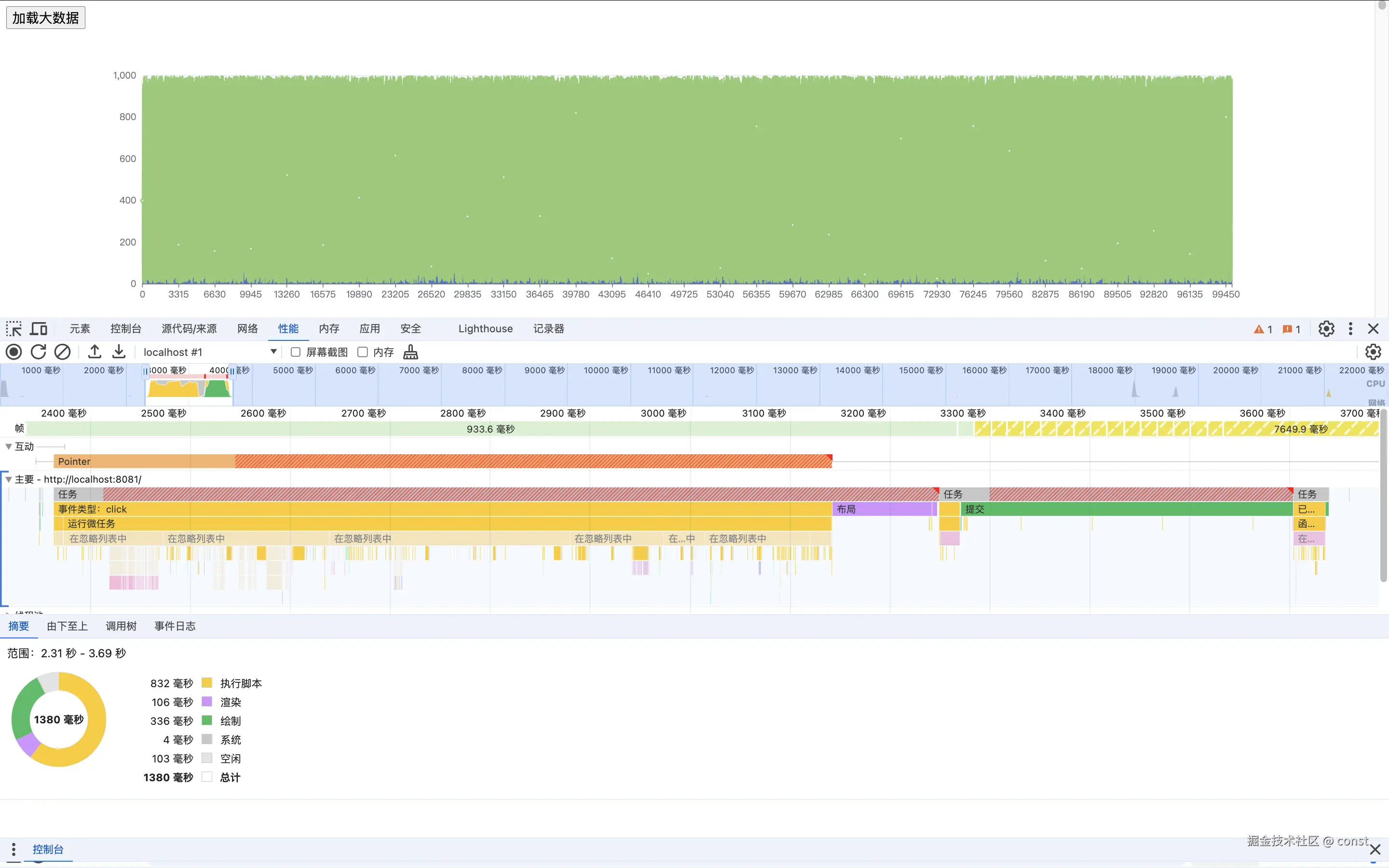

看效果：
- 这个渲染效果是保留了原图表渲染的趋势，原本什么样，这个渲染出来的这个趋势图和原来差不多，但他是做了过滤的。
- 执行时间从12秒降到1.3秒，绘制时间从4s降到0.3s，明显也不卡顿了。
（三）总结上述两种优化方案的优缺点
DataZoom（数据分段加载）
优点：
- 配置简单：DataZoom 的配置相对简单，通过设置
start和end属性，可以控制图表渲染的数据范围，从而提高性能。 - 流畅渲染：使用 DataZoom 后，页面渲染速度非常快，能够实现快速渲染大量数据而不影响用户体验。
缺点：
- 局部数据展示：DataZoom 只能查看指定局部的数据，无法查看整体数据，这可能限制了用户对数据整体趋势的把握。
Sampling（降采样策略）
优点：
- 整体趋势可见：与 DataZoom 不同，Sampling 策略允许用户看到数据的整体趋势，而不是仅限于局部数据。
- 减少数据点：通过减少数据点的数量，Sampling 策略可以减轻渲染负担，提高性能，尤其是在数据点非常多的折线图中效果明显。
缺点：
- 数据丢失：Sampling 策略可能会导致部分数据丢失，这对于需要精确数据的用户来说可能是一个问题。
- tooltip功能可能受限：由于数据点的减少，一些图表的交互功能，如 tooltip，可能无法实现或受到影响。
综上所述，DataZoom 和 Sampling 是处理 ECharts 大数据渲染的两种有效策略，它们各有优势和局限。DataZoom 适合于需要快速渲染大量数据的场景，而 Sampling 更适用于需要观察数据整体趋势的情况。在实际应用中，可以根据具体需求选择合适的策略来优化图表的显示和性能。
（四）上完整代码
新建ChartComponent.vue子组件
<template>
<div ref="chart" style="width: 100%; height: 400px;"></div>
</template>
<script>
import * as echarts from 'echarts'
export default {
name: 'ChartComponent',
props: {
echartsdata: Array // 假设传入的数据是数组
},
mounted () {
this.initChart()
},
watch: {
echartsdata (newval, oldval) {
this.initChart()
}
},
methods: {
initChart () {
const chart = echarts.init(this.$refs.chart)
const sampledData = this.echartsdata
const option = {
// ECharts 配置项
xAxis: {
type: 'category'
// data: Array.from({ length: sampledData.length }, (_, i) => i)
},
yAxis: {
type: 'value'
},
series: [{
name: '销量',
data: sampledData,
type: 'bar',
sampling: 'min',
// 'lttb' 采用 Largest-Triangle-Three-Bucket 算法，可以最大程度保证采样后线条的趋势，形状和极值。
// 'average' 取过滤点的平均值
// 'min' 取过滤点的最小值
// 'max' 取过滤点的最大值
// 'minmax' 取过滤点绝对值的最大极值 (从 v5.5.0 开始支持)
// 'sum' 取过滤点的和
}, {
name: '金额',
data: sampledData,
type: 'line'
// sampling: 'lttb', // 最大程度保证采样后的线条趋势。
// sampleSize: 10
}],
dataZoom: [{
type: 'slider', // 值：inside slider
start: 0, // 数据窗口范围的起始百分比
end: 100, // 数据窗口范围的结束百分比
realtime: true, // 是否实时更新 true/false
xAxisIndex: 0, // 表示特定的X轴索引
minSpan: 0, // 用于限制窗口大小的最小值（百分比值），取值范围是 0 ~ 100。
maxSpan: 100, // // 用于限制窗口大小的最大值（百分比值），取值范围是 0 ~ 100。
// 特别提醒：start: 设置为0, 说明是从第1条数据开始的; 那么xAxisIndex就必须是0; 因为xAxisIndex不是0，他们就互相矛盾了。
filterMode: 'filter'
}, {
type: 'slider',
start: 0,
end: 100,
realtime: true,
yAxisIndex: 0, // 表示特定的y轴索引
minSpan: 0,
maxSpan: 100,
filterMode: 'empty'
}]
}
chart.setOption(option)
}
}
}
</script>
父组件：
<template>
<div>
<button @click="loadinglargeData">加载大数据</button>
<chart-component :echartsdata="largeData" :sample-rate="6"></chart-component>
{{largeData}}
</div>
</template>
<script>
import ChartComponent from './components/ChartComponent.vue'
export default {
components: {
ChartComponent
},
data () {
return {
largeData: [950, 230, 12, 618, 35, 147, 260, 1100, 90, 510, 20, 0, 1018, 135, 947, 760, 100, 90, 150]
}
},
created () {
},
methods: {
// 点击加载数据
loadinglargeData () {
this.createLargeData()
},
// 随机生成100000条数据
createLargeData () {
let largeData = []
for (let i = 0; i < 3000; i++) {
largeData.push(Math.floor(Math.random() * 1000))
}
console.log(largeData)
this.largeData = largeData
}
}
}
</script>
