（HAL）时钟树

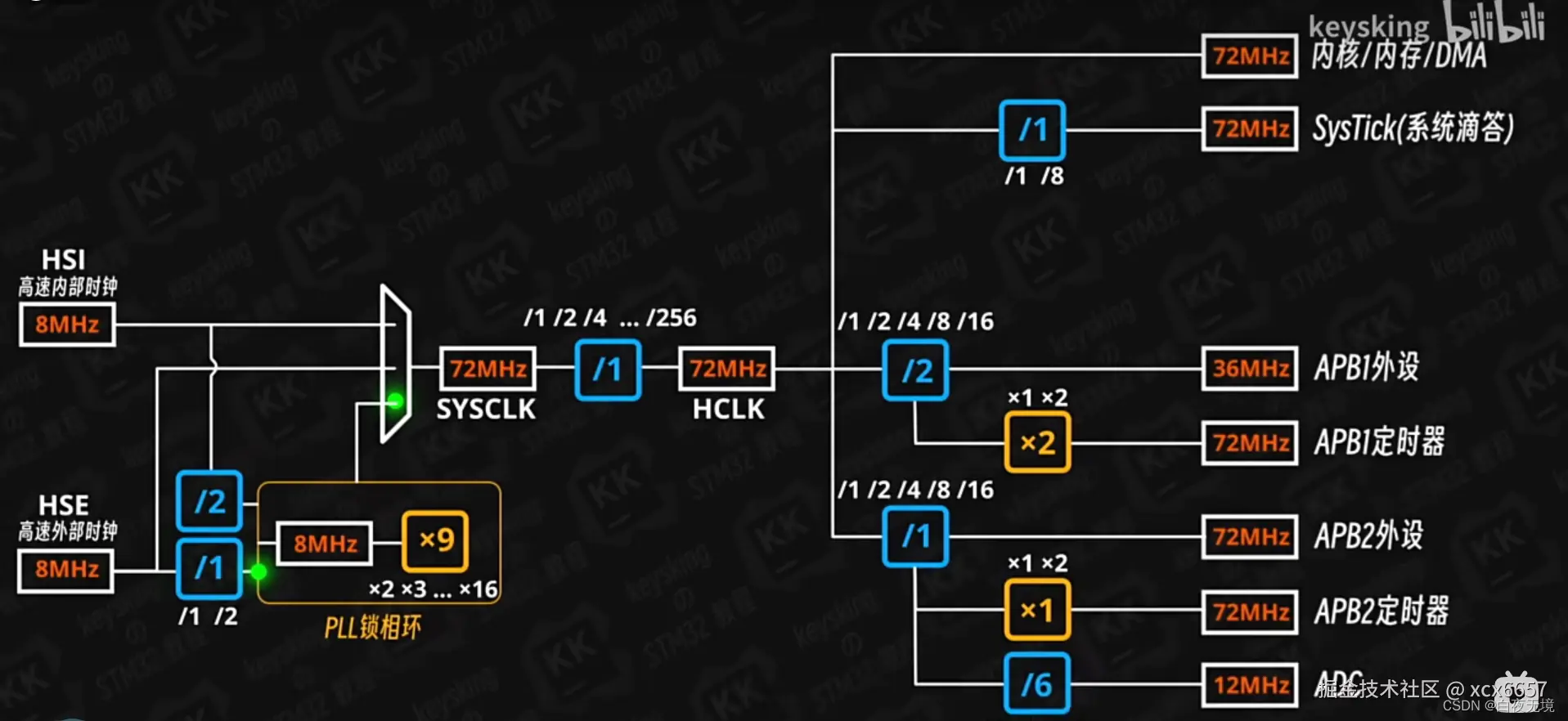

1.时钟树

• 时钟信号由时钟源产生，通过时钟树传播到整个芯片中，来满足逻辑电路与寄存器的需求。此外，串口通信，ADC采样等也需要固定的时钟脉冲信号来告知时间的流逝，因此我们说时钟源是单片机的“心脏”，时钟树是单片机的“动脉”。

2.时钟源

下面我们说说时钟源。

• 1、HSI是高速内部时钟，RC振荡器，频率为8MHz。
• 2、HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
• 3、PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，

3.FCLK

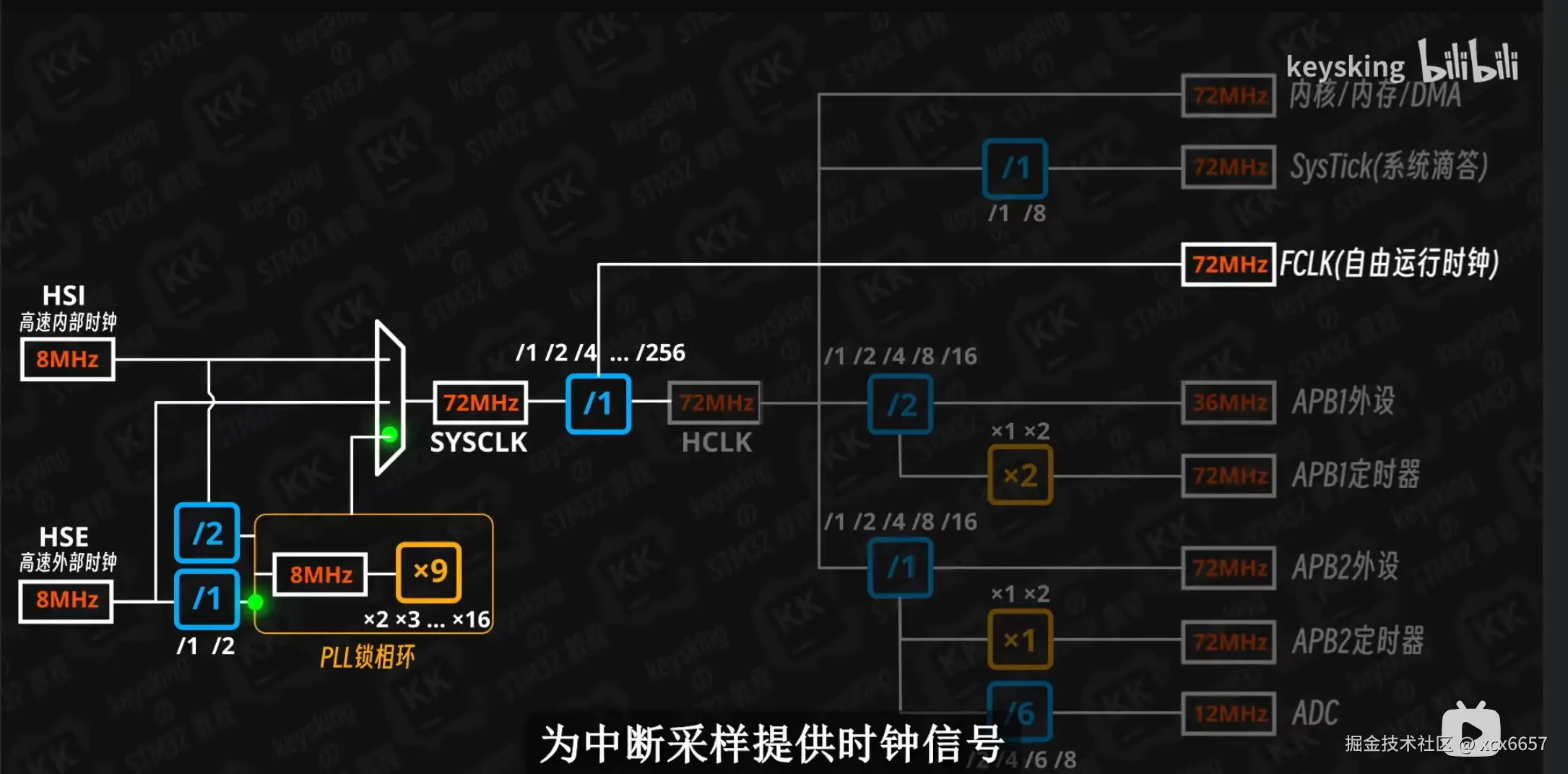

• FCLKfree running clock）是自由运行时钟，为CPU内核提供时钟信号。我们所说的CPU主频为xxHz，指的就是这个时钟信号频率，CPU时钟周期就是1/FCLK。

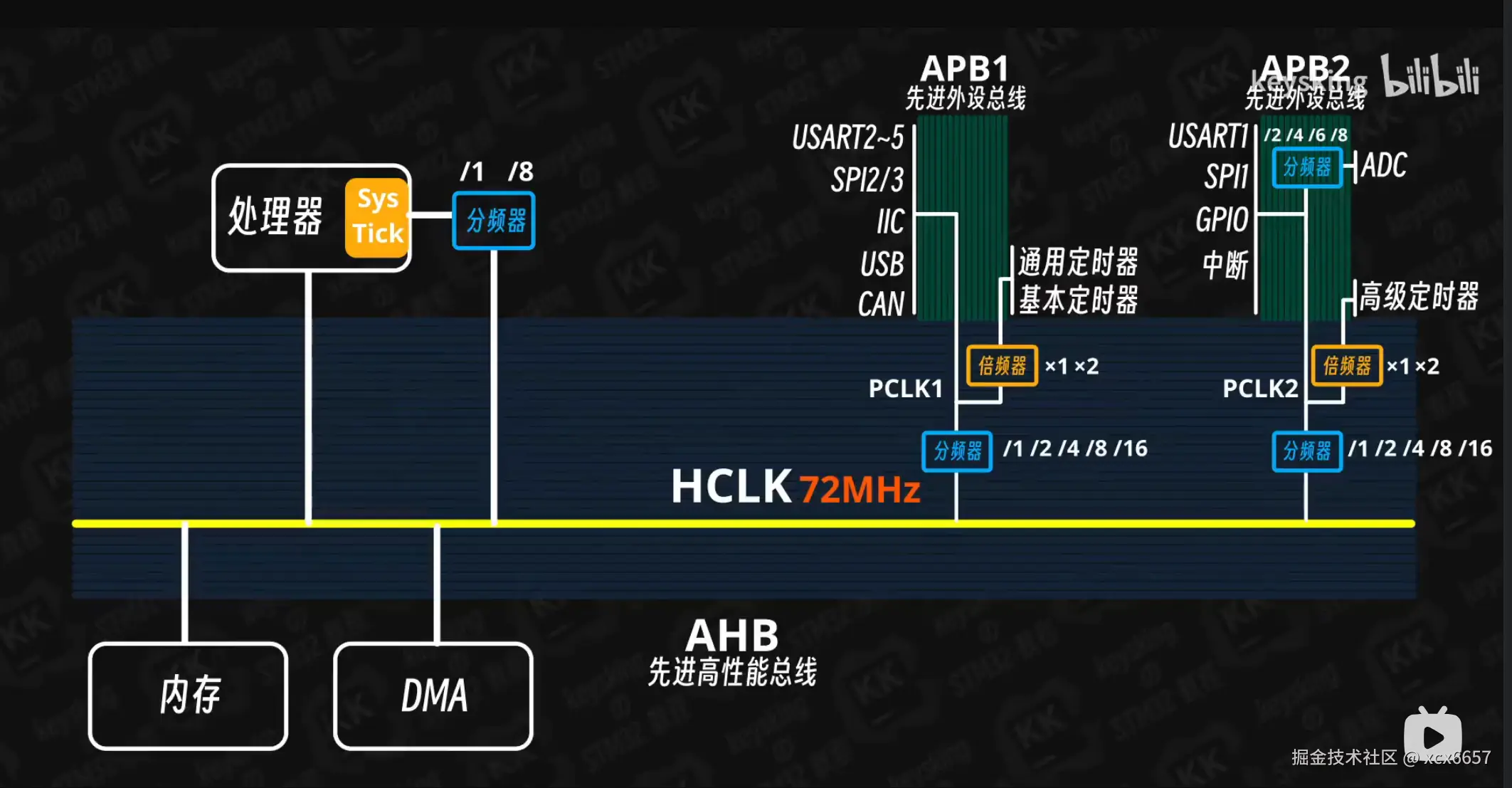

• “自由”表现在它不来自系统时钟HCLK，**在系统时钟停止时FCLK也继续运行**。FCLK用作采样中断或者为调试模块计时。在处理器休眠时，通过FCLK可以采样到中断和跟踪休眠事件。Cortex-M3内核的FCLK和HCLK互相同步、互相平衡，保证Cortex-M3的延迟相同

• 在stm32陷入系统休眠状态时，HCLK休眠，而FCLK来自AHB，因此不会休眠。
