01、接入问题

经典问题：浏览器URL 输入网站域名 www.toutiao.com 到网页加载出来，都经历了哪些过程？`

  1. 域名解析
  2. HTTP请求
  3. TCP连接
  4. SSL握手
  5. ......

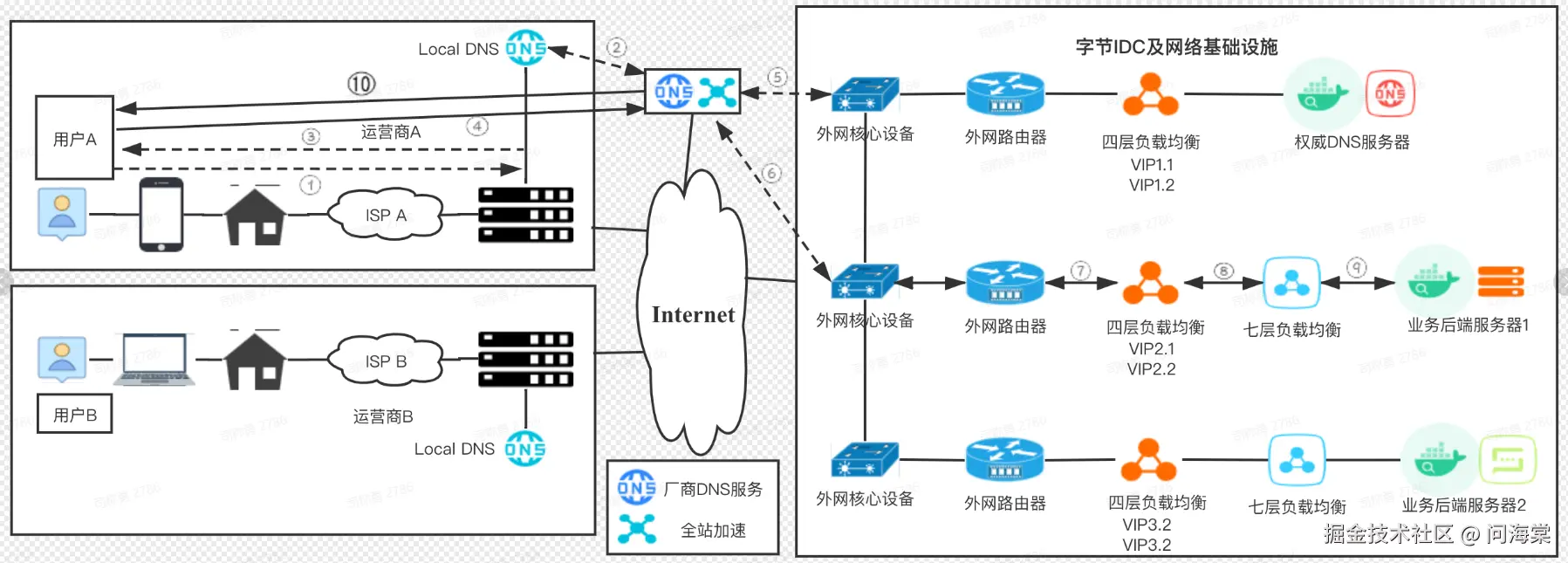

字节接入框架：


02、企业接入升级打怪之路

2.1、使用域名系统

2.1.1、Host管理

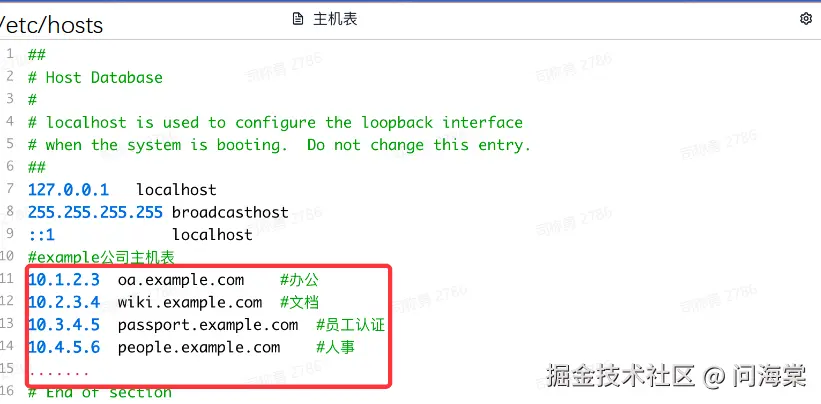

最开始，example公司采用Host管理，如下：


面临的问题：

  • 流量和负载：用户规模指数级增长，文件大小越来越大，统一分发引起较大的网络流量和负载。
  • 名称冲突：无法保证主机名称的唯一性
  • 时效性：分发靠人工上传，时效性太差

2.1.2、使用域名系统

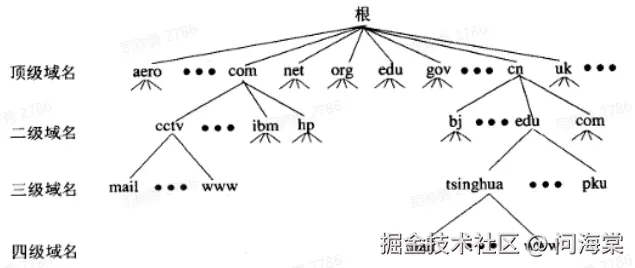

域名结构


DNS 记录类型：

类型含义
A/AAAAIP指向记录，前者用于IPv4记录，后者为IPv6
CNAME别名记录，配置值为别名或主机名，客户端根据别名继续解析以提取IP地址
TXT文本记录，购买证书时需要
MX邮件交换记录，用于指向邮件交换服务器
NS解析服务器记录，用于指定哪台服务器对于该域名解析
SOA起始授权机构记录，每个zone有且仅有唯一的一条SOA记录，SOA是描述zone属性以及主要权威服务器的记录

如何建设外部网站，提升公司外部影响力？

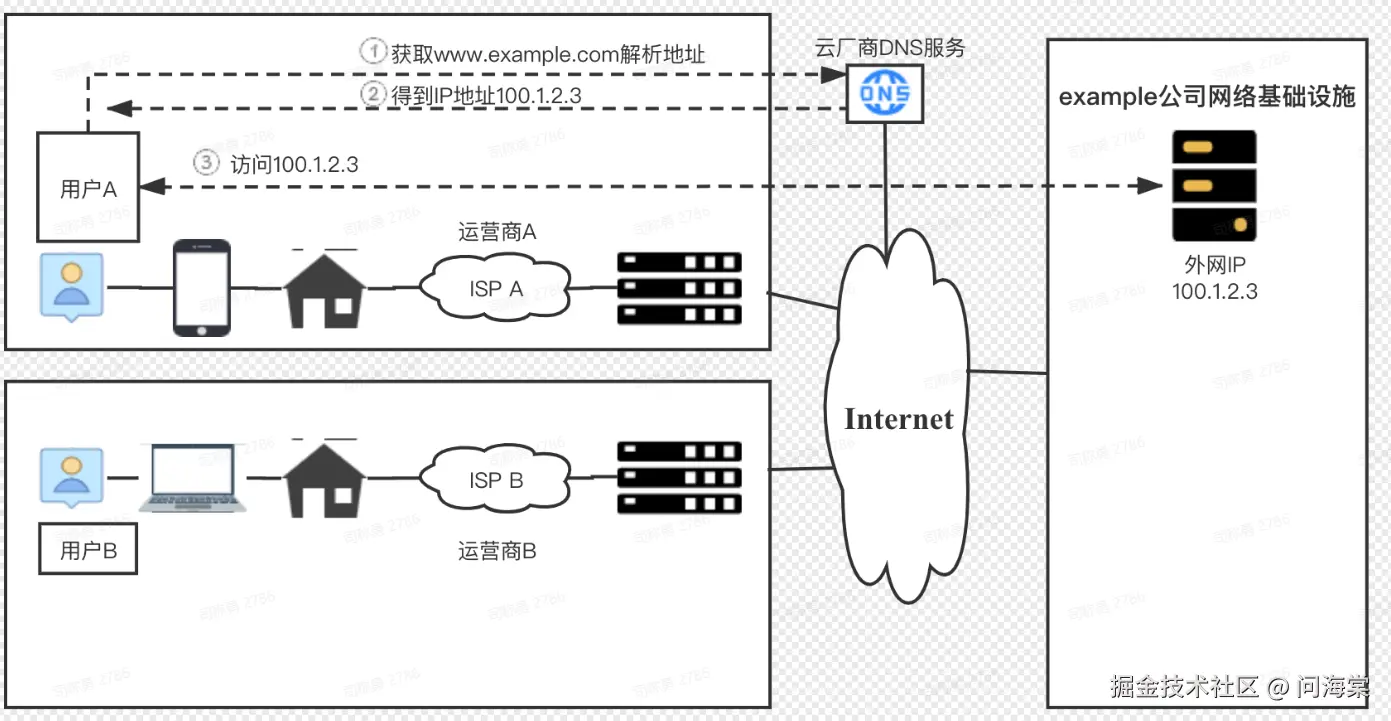

方案: 租赁一个外网 IP，专用于外部用户访问门户网站，将 www.example.com 解析到外网 ip100.1.2.3，将该 ip 绑定到一台物理机上，并发布公网 route，用于外部用户访问。


比如说要访问www.example.com ，会先向云厂商DNS服务器获取域名对应的IP地址，然后访问IP地址。

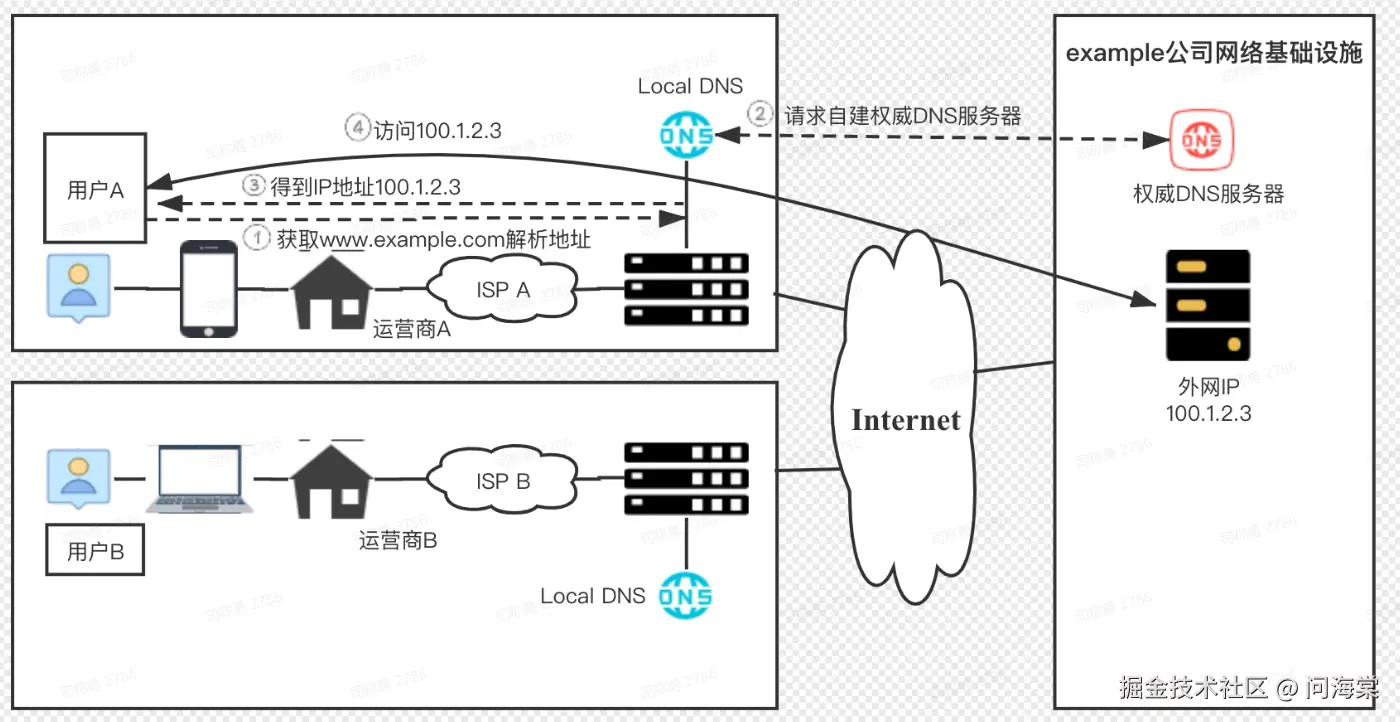

进阶，公司构建自己的权威DNS服务器，能够更快。


2.3 HTTPS协议

解决HTTP明文传输

常见加密算法：对称加密、非对称加密

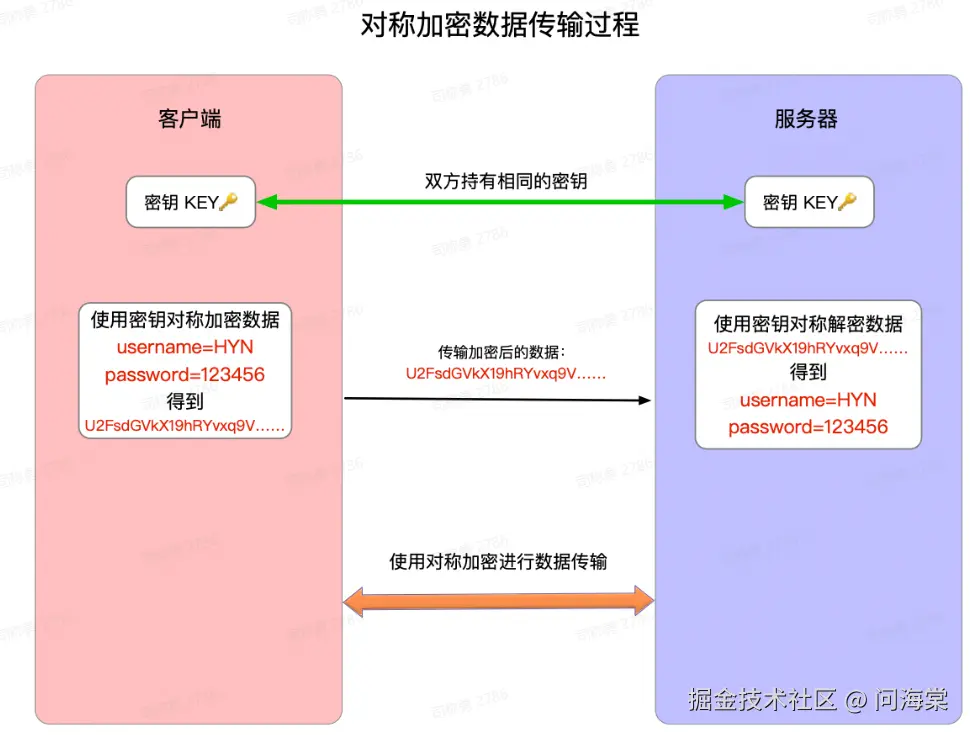

对称加密

客户端会向服务器发送==密钥==，然后对发送的数据进行加密，将加密后的数据发送给服务器，服务器收到之后根据==密钥==进行解析。


存在的问题：发送的==密钥==可能被劫持，然后破解。

非对称加密

加密与解密使用不同的==密钥==，分别成为==公钥、私钥==。服务器将公钥发送给客户端，客户端根据公钥对数据进行加密，然后发送给服务器，服务器根据公钥对应的私钥进行解析，这样就不会泄露密钥了。

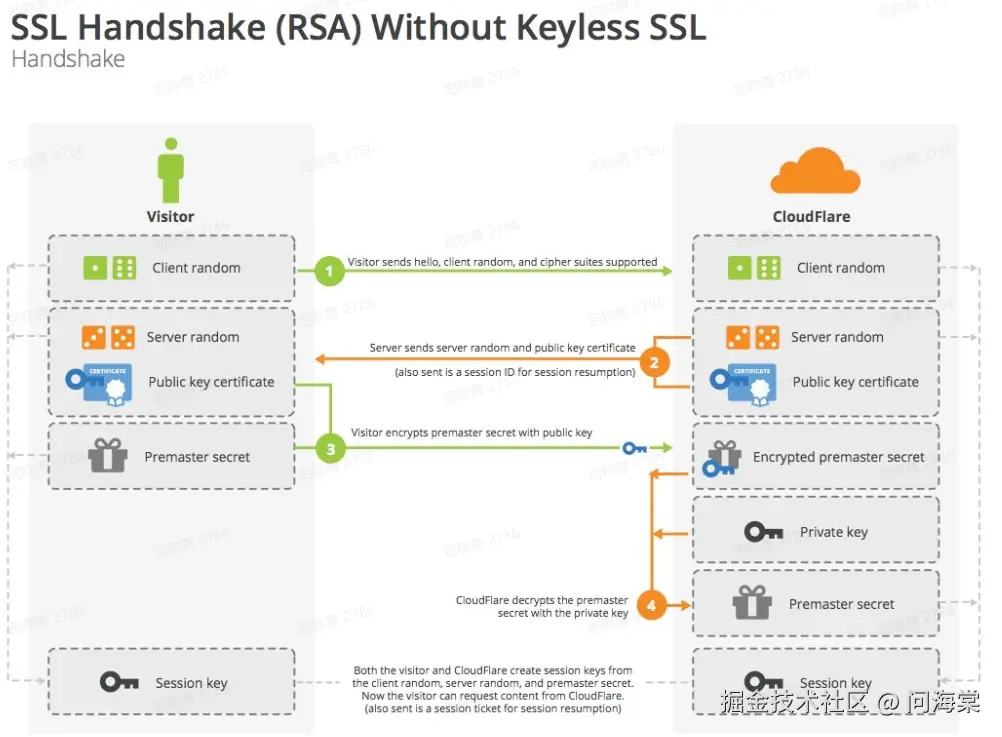

SSL通信过程


上面流程中，客户端有一个验证公钥的过程：

  • 是否是可信机构颁布的
  • 域名是否与实际访问一致
  • 检查数字签名是否一致
  • 检查证书的有效期
  • 检查证书的撤回状态。

防止伪造公钥，窃取数据。

2.4、全站加速

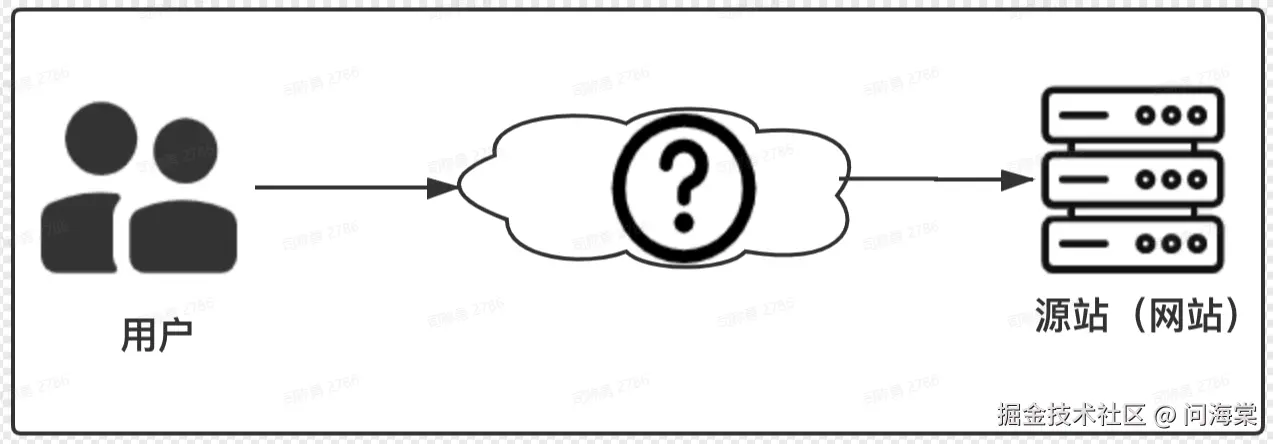

外网用户访问站点的时候，一定是一帆风顺嘛？可能出现的问题有哪些？


  • 源站容量低，可承载的并发请求数低，容易被打垮
  • 报文经过的网络设备越多，出问题的概率越大，丢包、劫持、mtu问题
  • 自主选路网络链路长，时延高

当前网络加速的实现方案和加速产品努力的方向都是：

  • 尽可能把服务器放在离用户物理距离近的地方
  • 把长距离公网传输改成稳定的内网传输。

关键概念

内容参考

静态CDN服务

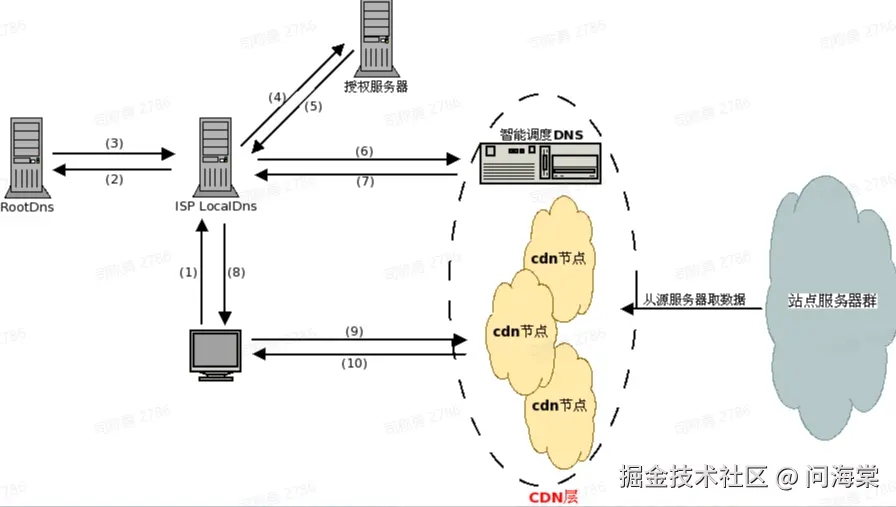

​ CDN（Content Delivery Network）内容分发网络，将网站内容发布到最接近用户的边缘节点，使网民可就近取得所需的内容，有效解决互联网网络拥塞状况，提高网民访问的响应速度和成功率。 静态CDN服务以图片、页面、JS、CSS、大文件安装包等静态文件加速为主。

​ 主要原理是通过在现有的Internet中增加一层新的网络架构，将网站内容发布到最接近用户的Cache服务器内，通过DNS负载均衡的技术，判断用户来源，就近访问Cache服务器取得所需的内容，解决Internet网络拥塞状况，提高用户访问网站的响应速度，如同提供了多个分布在各地的加速器，以达到快速、可冗余的为多个网站加速的目的。


动态CDN

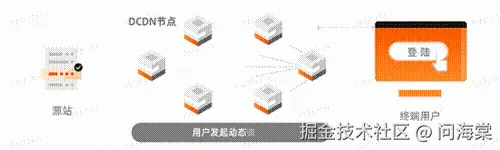

所谓的动态CDN，是指用户在请求一些动态内容时，如网站中.asp, .jsp, .php, API等，不直接请求源站，而是由基于地理位置的DNS调度，请求最靠近用户的云服务节点，再由云服务节点通过优化过的传输网络，转发请求到源站，达到优化和加速的目的，当然，这其中有很多其他的传输层面的优化，比如说访问链路优化、传输内容压缩合并、智能选路、链路复用等技术。

![](D:\UserData\sichenyong\bytetech\网络与部署.assets\bandicam 2024-11-12 15-27-06-345.gif)

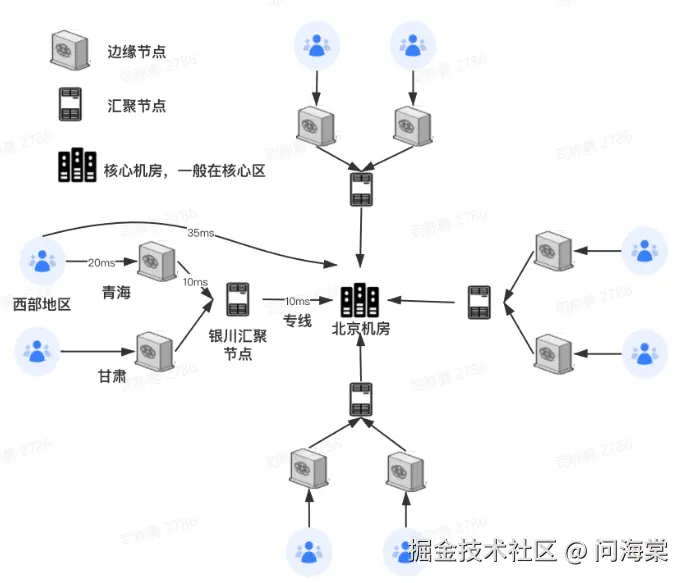

看下图：


假设用户在西部地区，他要访问某个API接口，会先找到青海的边缘节点，由边缘节点经过路径优化找到汇聚节点，再找到核心机房。

我们可以看到，静态加速和动态加速，都依赖基于地理位置的DNS服务，这类服务，能够根据用户的地理位置，返回最优的接入IP，我们称之为==GeoDNS==

  1. 源站容量问题：增加后端机器扩容；静态内容，使用静态加速缓存。
  2. 网络传输问题： 动态加速 DCDN

全站加速： 静态加速 + 动态加速

​ 当前腾讯、阿里和AWS的都支持动静态内容混合加速，即静态内容直接由边缘节点（静态CDN）返回，动态请求走内网代理转发到源站。AWS更是把动静态加速直接合并为一个服务Amazon CloudFront，统一计费。

bandicam 2024-11-12 15-27-06-345.gif

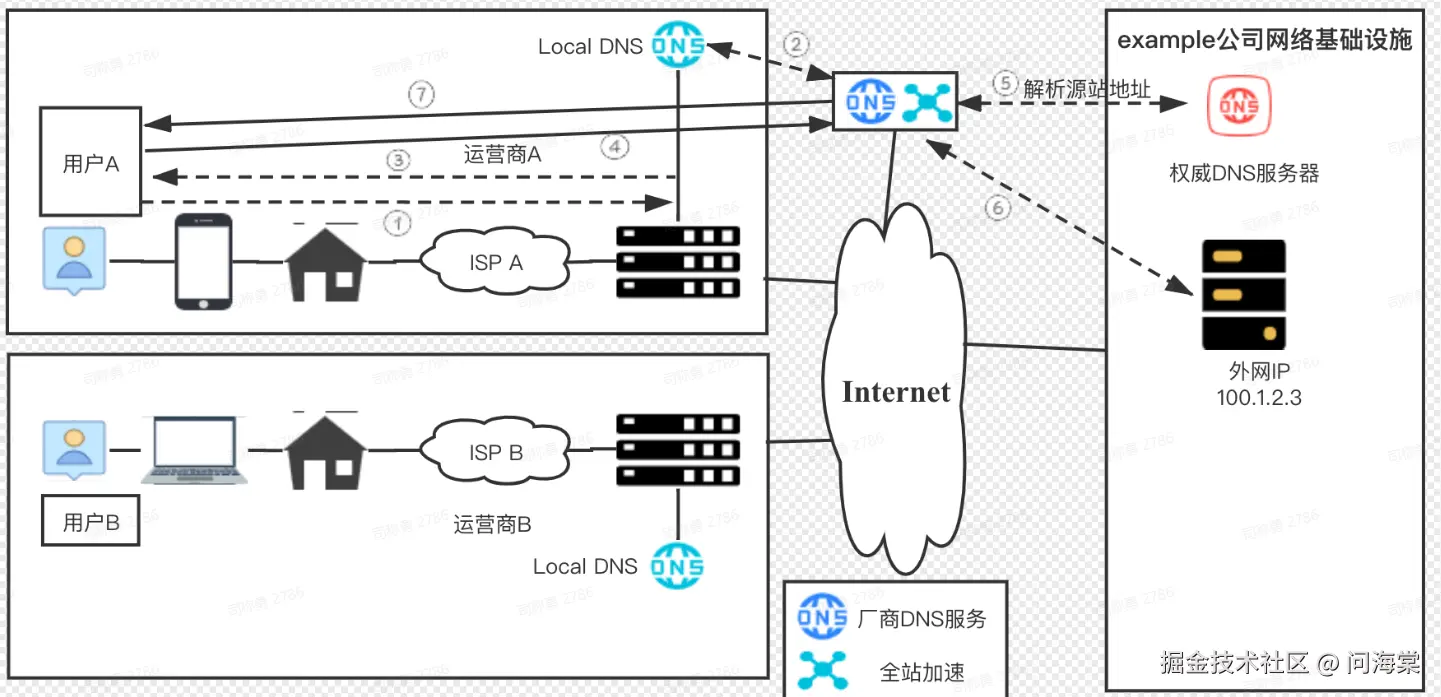

使用全站加速：


2.5、四层负载均衡

四层是基于7层网络模型的，达到传输层。

什么是4层负载均衡？

基于IP+端口，利用某种算法将报文转发给某个后端服务器，实现负载均衡的落地到后端服务器中。

三个主要功能：

  • 解耦VIP(Virtual IP)，虚拟IP和RS(Real Server)真实服务器
  • NAT
  • 防攻击

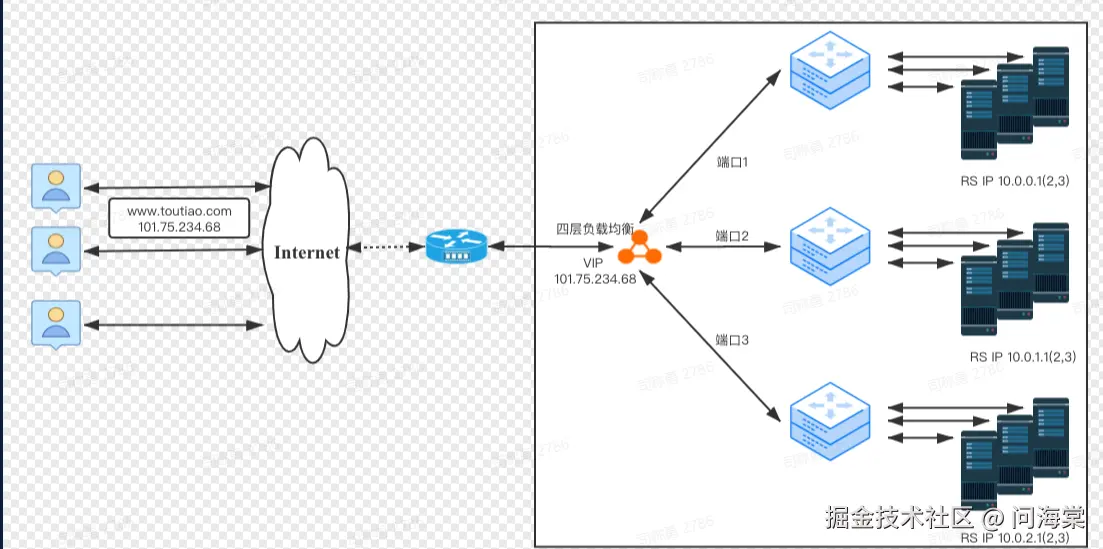

访问的时候，通过虚拟IP，通过某种调度算法定位到一个后端服务器。

常见调度算法：

RR轮询

Round Robin，将所有的请求平均分配给每个真实服务器RS

加权RR轮询

给每个后端服务器一个权值比例，将请求按照比例分配。

最小连接

把新的连接请求分配到当前连接数最小的服务器。

五元组Hash

根据sip、sport、proto、dip、dport对静态分配的服务器做散列取模。

缺点：当后端某个服务器故障后，所有连接都重新计算，影响整个 hash 环

一致性hash

只影响故障服务器上的连接Session，其余服务器上的连接不受影响。

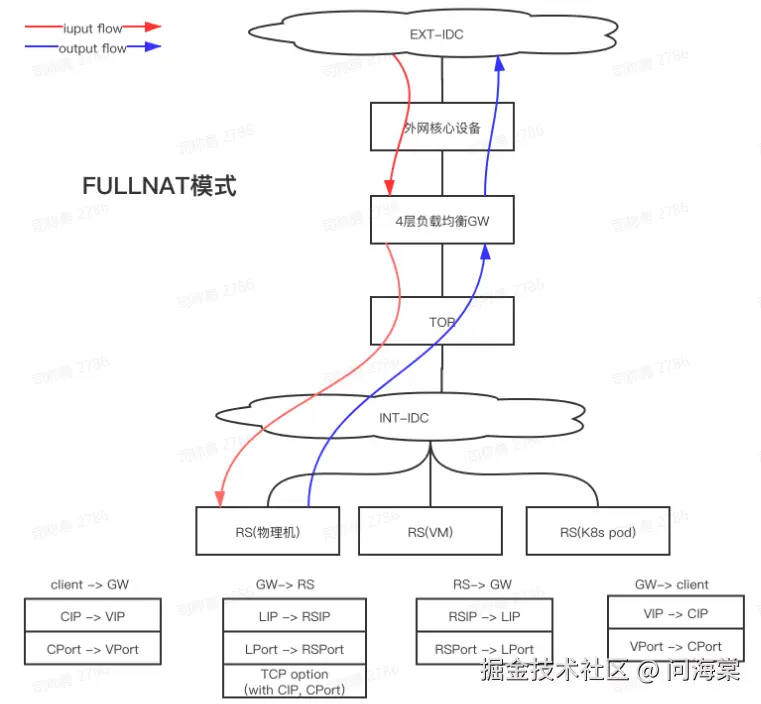

常见实现方式：FULLNAT


流程：

  1. Client -> GW：用户请求通过外网核心设备，到达GW。 CIP：Client IP。
  2. GW->RS：请求到达GW之后，IP地址会发生变化，变成LIP，然后到达真实的服务器上
  3. 一步步返回。

问题：RS怎么知道真实的CIP?

GW->RS阶段通过TCP的option字段传递，后面再反解出来。

四层负载均衡的特点：

  • 纯用户态协议栈
  • 无缓存，零拷贝，大页内存
  • 仅针对四层数据包转发。


2.6、七层负载均衡

四层负载均衡只能看到传输层，如果需要操作应用层协议呢？ 比如说在Header中添加一个东西，这属于第七层相关的，因此四层就不够看了。

Nginx是应用最广的七层反向代理。

反向代理示意图：


代理服务器功能：

  • KeepAlive
  • 访问日志
  • URL重写
  • 路径别名
  • 基于IP的用户的访问控制
  • 限速及并发连接数控制。
  • ...
