上周看到了最新出来的检测模型D-FINE，原打算上周就开始写这篇blog，但是被一些事耽误了一直拖到今天。关于模型整体设计以及各个模块解析我就不多做讲解，但是利用分布代替直接预测位置来微调bbox确实是一种好的思路，同时还能将这个“知识”传递到前面的层，也就是论文中说的FDR和GO-LSD。
1. 导出ONNX

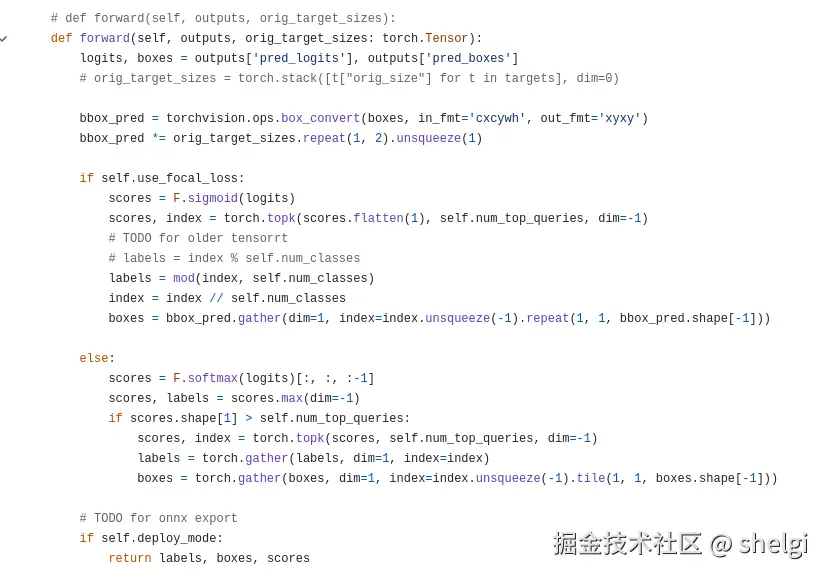

作者的仓库中很多模块采用的是注册式设计，所以有些地方可能得借助搜索才能找到对应模块。就导出而言，我们可以先看看给出的tools/inference/trt_inf.py，其中输入图片以及尺寸就能得到bbox、score以及label。这部分其实都在后处理模块中，作者先将cxcywh转为xyxy格式，然后乘以图片尺寸就得到了最终的bbox
不过这我之前写的基于yolo的推理代码输入输出不符合，为了避免过多更改我本地的代码，所以直接更改了这里的后处理部分，主要逻辑就是保留cxcywh的bbox框格式，同时直接将bbox乘以640.得到在640*640尺寸下的位置坐标，后续就可以直接套用之前yolo的后处理部分。
def forward(self, outputs):
logits, boxes = outputs['pred_logits'], outputs['pred_boxes']
bbox_pred = torchvision.ops.box_convert(boxes, in_fmt='cxcywh', out_fmt='xyxy')
if self.use_focal_loss:
scores = F.sigmoid(logits)
scores, index = torch.topk(scores.flatten(1), self.num_top_queries, dim=-1)
# TODO for older tensorrt
# labels = index % self.num_classes
labels = mod(index, self.num_classes)
index = index // self.num_classes
boxes = bbox_pred.gather(dim=1, index=index.unsqueeze(-1).repeat(1, 1, bbox_pred.shape[-1]))
else:
scores = F.softmax(logits)[:, :, :-1]
scores, labels = scores.max(dim=-1)
if scores.shape[1] > self.num_top_queries:
scores, index = torch.topk(scores, self.num_top_queries, dim=-1)
labels = torch.gather(labels, dim=1, index=index)
boxes = torch.gather(boxes, dim=1, index=index.unsqueeze(-1).tile(1, 1, boxes.shape[-1]))
# TODO for onnx export
if self.deploy_mode:
scores = scores.unsqueeze(-1)
labels = labels.unsqueeze(-1)
boxes = outputs['pred_boxes'] * 640.
return torch.cat([boxes, scores,labels],dim=-1)
2. TensorRT推理
首先需要注意的是必须使用TensorRT10.x的版本，否则推理结果会出现异常（在我这测试8.6版本是会出现异常的）。此外，对于安培架构的显卡转换engine的时候如果添加--fp16会导致精度大幅下降，这个可以见issue，因此转换时根据显卡去选择是否添加--fp16。
对于TensorRT的封装可以参考一些开源库，例如github.com/shouxieai/t…、github.com/l-sf/Linfer、github.com/Melody-Zhou…等，不过这些大多基于TensorRT8.x，使用10.x时需要更新一些调用的函数，这些内容可以去看看TensorRT的文档部分。
后处理
对于D-FINE的后处理部分由于直接返回了类似于yolo的bbox、label、score，所以这里可以直接借用之前的kernel，同时也不再需要nms，大致代码如下
static __global__ void decode_kernel_dfine(float *predict, int num_bboxes, float confidence_threshold, float* invert_affine_matrix, float* parray, int MAX_IMAGE_BOXES){
int position = blockDim.x * blockIdx.x + threadIdx.x;
if(position >= num_bboxes) return;
float* pitem = predict + 6 * position;
float confidence = *(pitem + 4);
float label = *(pitem + 5);
if(confidence < confidence_threshold)
return;
int index = atomicAdd(parray, 1);
if(index >= MAX_IMAGE_BOXES)
return;
float cx = *pitem++;
float cy = *pitem++;
float width = *pitem++;
float height = *pitem++;
float left = cx - width * 0.5f;
float top = cy - height * 0.5f;
float right = cx + width * 0.5f;
float bottom = cy + height * 0.5f;
affine_project(invert_affine_matrix, left, top, &left, &top);
affine_project(invert_affine_matrix, right, bottom, &right, &bottom);
float* pout_item = parray + 1 + index * 6;
*pout_item++ = left;
*pout_item++ = top;
*pout_item++ = right;
*pout_item++ = bottom;
*pout_item++ = confidence;
*pout_item++ = label;
}
推理测试

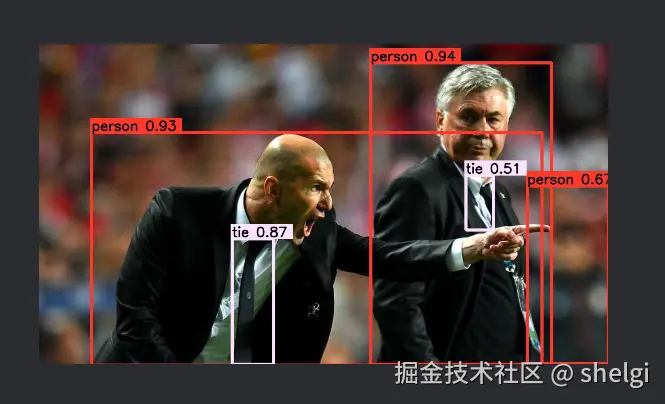

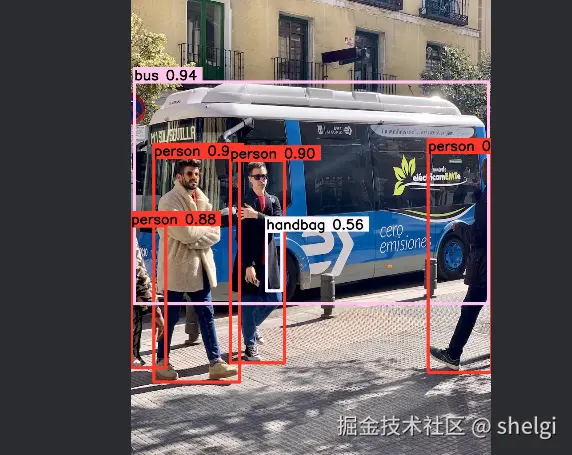

封装好之后测试一下
void test_dfine() {
std::string engine_file = "D-FINE/dfine_s_v10.engine";
auto engine = DFine::create_infer(
engine_file, // engine file
0, // gpu id
0.5f, // confidence threshold
0.65f, // nms threshold
DFine::NMSMethod::FastGPU, // NMS method, fast GPU / CPU
false // preprocess use multi stream
);
if (engine == nullptr) {
INFOE("Engine is nullptr");
return;
}
int batch = 1;
vector <cv::Mat> images{cv::imread("../car.jpg")};
for (int i = images.size(); i < batch; ++i) images.push_back(images[i % 1]);
// warmup
vector <shared_future<DFine::BoxArray>> boxes_array;
for (int i = 0; i < 10; ++i)
boxes_array = engine->commits(images);
boxes_array.back().get();
boxes_array.clear();
const int ntest = 100;
auto begin_timer = iLogger::timestamp_now_float();
for (int i = 0; i < ntest; ++i)
boxes_array = engine->commits(images);
// wait all result
boxes_array.back().get();
float inference_average_time = (iLogger::timestamp_now_float() - begin_timer) / ntest / images.size();
INFO("%s[%s] average: %.2f ms / image, FPS: %.2f", engine_file.c_str(), "DFine", inference_average_time,
1000 / inference_average_time);
cv::Mat image = cv::imread("../car.jpg");
if (image.empty()) {
INFOE("Image is empty");
return;
}
auto boxes = engine->commit(image).get();
uint8_t b, g, r;
for (auto &obj: boxes) {
tie(b, g, r) = iLogger::random_color(obj.class_label);
cv::rectangle(image, cv::Point(obj.left, obj.top), cv::Point(obj.right, obj.bottom), cv::Scalar(b, g, r), 5);
auto name = cocolabels[obj.class_label];
auto caption = iLogger::format("%s %.2f", name, obj.confidence);
int width = cv::getTextSize(caption, 0, 1, 2, nullptr).width + 10;
cv::rectangle(image, cv::Point(obj.left - 3, obj.top - 33), cv::Point(obj.left + width, obj.top),
cv::Scalar(b, g, r), -1);
cv::putText(image, caption, cv::Point(obj.left, obj.top - 5), 0, 1, cv::Scalar::all(0), 2, 16);
}
INFO("Save to Result.jpg, %d objects", boxes.size());
cv::imwrite("Result.jpg", image);
delete engine;
engine = nullptr;
}

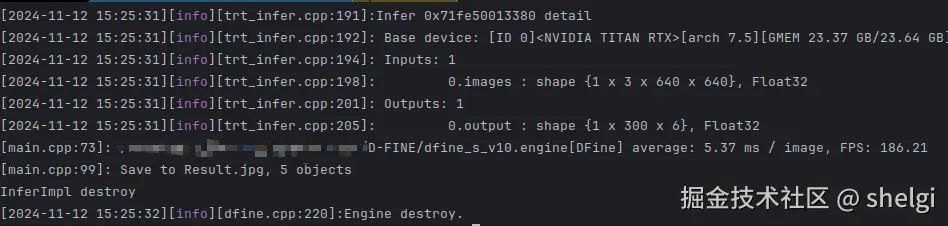

由于这里是fp32推理，而且没有直接使用端到端的方式，所以速度相对会慢一些。后续如果有时间，打算更新一版端到端的实现。
