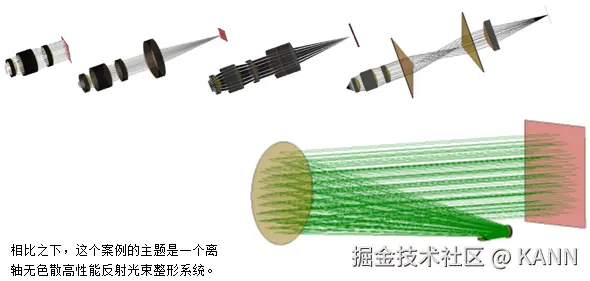

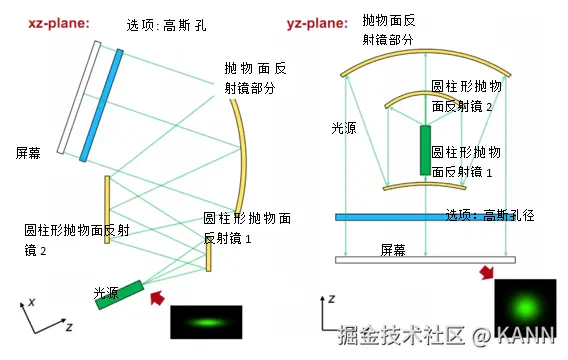

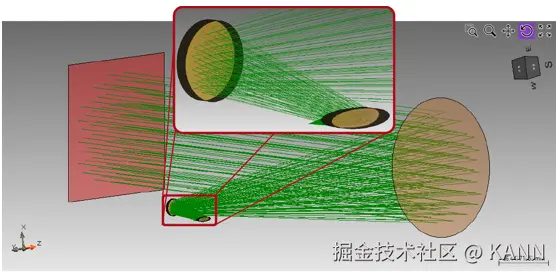

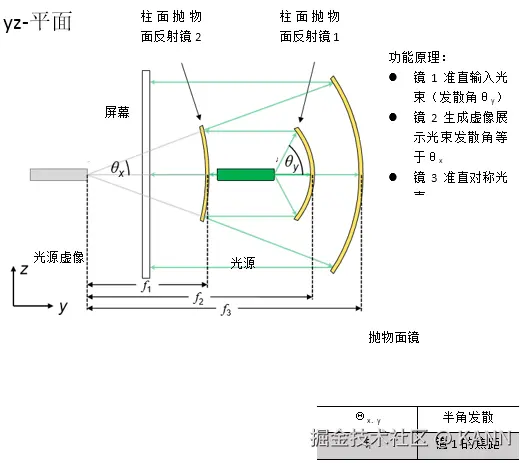

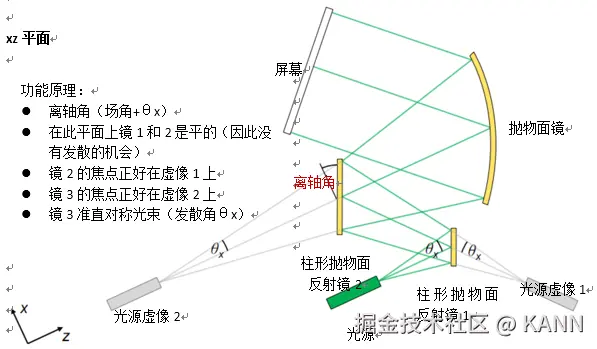

光束传输系统（BDS.0005 v1.0） 二极管激光光束使用无色散离轴反射装置进行准直和整形  简述案例 系统详情 光源- 强象散VIS激光二极管 元件- 光束准直和整形的反射元件（例如圆柱抛物面镜）- 具有高斯振幅调制的光阑 探测器- 光线可视化（3D显示）- 波前差探测- 场分布和相位计算- 光束参数（M2值，发散角） 模拟/设计- 光线追迹（Ray Tracing:）：基本系统预览和波前差计算- 几何场追迹+和经典场追迹（Geometric Field Tracing Plus (GFT+) & Classic Field Tracing）： 分析和优化整形光束质量 元件方向的蒙特卡洛公差分析 系统说明  模拟和设计结果   场（强度）分布 优化后数值探测器结果   总结 实现和分析高性能离轴和无色散反射光束整形装置。1.模拟使用光线追迹验证反射光束整形装置。2.评估应用几何场追迹+(GFT +)引擎来计算场分布和评价光束参数。3.优化利用一个具有高斯形状孔径函数的光阑和经典场追迹引擎来优化M2参数。4.分析通过应用蒙特卡罗公差来分析方向偏差的影响。 对于复杂的光束整形装置，特别是离轴系统，可以使用VirtualLab来进行高效的模拟和分析。模拟过程中，根据情况应用不同的模拟引擎。 详述案例 系统参数 案例的内容和目标 在BDS.0001，BDS.0002，BDS.0003和BDS.0004案例中，研究了折射光束传输系统。  目标是准直并对称由激光二极管发射的高斯光束。 之后，研究并优化整形光束的质量。 另外，探讨了镜像位置和倾斜偏差的影响。 模拟任务：反射光束整形设置引入的反射光束整形装置是基于一个反射镜系统，此系统由两个抛物面圆柱反射镜镜与抛物面截面反射镜组成。焦点距离和镜子的位置取决于输入光束的发散角。   规格：像散激光光束 由激光二极管发出的强像散高斯光束 忽略发射区域在x和y方向可能发生的移动   规格：柱形抛物面反射镜 有抛物面曲率的圆柱镜 应用用锥形常数.-1来实现锥形界面 曲率半径等于焦距的两倍   规格：离轴抛物面圆柱镜（楔型） 对称抛物面镜区域用于光束的准直 从VirtualLab元件目录使用离轴抛物面镜（楔型） 离轴角决定了截切区域   规格：参数概述（12° x 46°光束）   光束整形装置的光路图  由于VirtualLab的相对坐标系统，则仅需设置z方向的距离。 因为离轴抛物面镜的位置是相对于它的焦点，那么到反射镜2的距离z必须是负的。 反射光束整形系统的3D视图  光学元件的定位可以通过使用3D系统视图来显示。 绿线表示生成的光轴，由VirtualLab的基础定位方法生成（仅仅设置了距离z和倾角）。 详述案例 模拟和结果 结果：3D系统光线扫描分析 首先，应用光线追迹研究光通过光学系统。 使用光线追迹系统分析仪进行分析。  file used: BDS.0005_Reflective_BeamShaper_01_RT.lpd 使用参数耦合来设置系统自由参数： 反射镜1后y方向的光束半径 反射镜2后的光束半径 视场角，这决定了离轴取向（这些值保存为全局变量） 由于功能原理，所有系统参数（距离，焦距，直径）可以由光束参数分析计算。 对于此计算，应用了嵌入的参数耦合功能。   自由参数： 反射镜1后y方向的光束半径 反射镜2后的光束半径 视场角，这决定了离轴取向（这些值保存为全局变量） 基于光束发散角和直径（x和y方向）焦点，可以计算并设置反射镜的直径和距离z。 |
