（智能合约实习）如何将PDG转换为SDG？

从PDG转换为SDG

什么是SDG？

SDG（System Dependence Graph）是一种扩展的图结构，用于表示程序或系统中的依赖关系。相较于PDG（Program Dependence Graph），SDG的层次更高，不仅涵盖单个函数或模块的依赖关系，还表示整个程序或系统的依赖结构。SDG特别适合用于大型软件的分析，因为它包括多个函数或模块之间的调用和数据依赖。

SDG的关键部分

SDG是在PDG的基础上扩展而来，主要包含以下几个关键部分：

1. PDG子图：SDG包含多个PDG子图，每个子图表示一个函数或模块的内部依赖关系。SDG的整体结构由这些PDG子图组成。

2. 调用依赖边：SDG引入调用边以表示函数之间的调用关系。调用边连接调用函数的节点和被调用函数的入口节点，表示控制从调用者传递到被调用者。

3. 参数依赖边：用于在调用函数和被调用函数之间传递数据。参数依赖边包含：

   • 输入参数边：表示调用者将数据传递给被调用函数的参数。
   • 输出参数边：表示被调用函数的返回值或输出被传回到调用者。

如何将PDG转换为SDG

将PDG转换为SDG的步骤如下：

1. 构建每个函数的PDG
   为程序中的每个函数或模块生成一个PDG子图，每个子图表示该函数内部的控制依赖和数据依赖关系。

2. 添加调用边
   在调用函数的调用指令和被调用函数的入口节点之间添加调用边，表示控制流从调用者传递到被调用者。

3. 添加参数依赖边
   分析函数调用关系，识别出输入和输出参数。在调用函数和被调用函数之间添加输入和输出参数依赖边，以表示数据的传递和返回。

SDG的作用

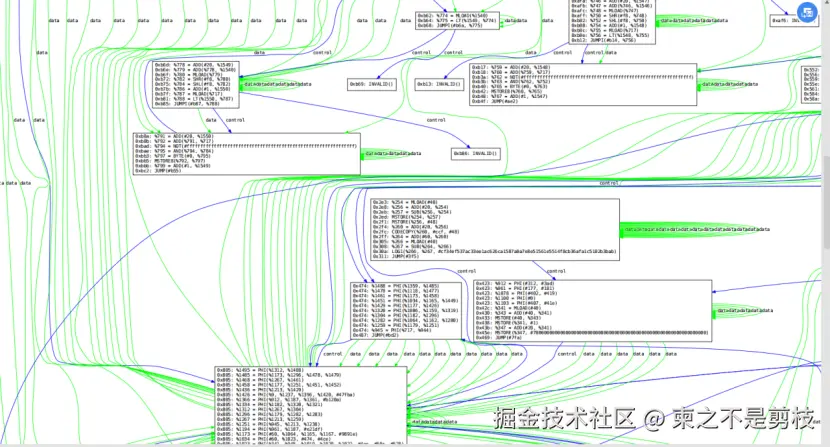

通过SDG，可以在跨函数的范围内进行程序切片，分析程序中指定变量或行为的依赖路径，找出所有可能影响或被影响的代码。这种依赖结构使得SDG非常适合用于复杂软件的分析、优化和调试。 转成后的示例图：
