代码层面上学习diffusion(DDPM)模型

前言

借助 Python 库 denoising-diffusion-pytorch，通过调试与阅读源码来探究 DDPM（Denoising Diffusion Probabilistic Models）模型的结构与运作机理。本文留下阅读代码时的痕迹（后记：读完代码太不容易了。感谢无私奉献的博客、论文以及 ChatGPT）。

可以看看这个英文文章，对 diffusion 有较为全面的简要的基础叙述，最后也给出后续的改进工作。

DDPM 需要较长扩散步数才能得到较好效果。后来出现了 DDIM（Denoising Diffusion Implicit Models），不再限制扩散过程必须是一个马尔卡夫链，可以采用更小的采样步数来加速生成过程。

zhuanlan.zhihu.com/p/565698027 DDIM

zhuanlan.zhihu.com/p/563661713 DDPM

littlenyima.github.io/posts/27-sd… SDXL 与 SD 的区别

本文默认读者对 DDPM 的推导有概念。建议看看原论文。

本文内容较多结构较乱。善用 Ctrl + F。

本文显然并不完善甚至可能有错。也欢迎讨论。

本文主要包含以下内容：

• U-Net 及其 forward 过程
• Diffusion 采样流程
• Diffusion 训练过程
• 额外说明。一些提升训练效果和模型效果的 trick。有的还蛮重要

模型定义（Unet）

使用 denoising_diffusion_pytorch 库实例化一个扩散模型，要使用以下代码：

import torch
from denoising_diffusion_pytorch import Unet, GaussianDiffusion

model = Unet(dim=64, dim_mults=(1, 2, 4, 8), flash_attn=True)

diffusion = GaussianDiffusion(model, image_size=128, timesteps=1000)  # number of steps

可见，先实例化 Unet，然后再装入 GaussianDiffusion。Unet 实例是这个模型的核心。

Unet.__init__()

从两个输入参数来看是怎样定义的 U-Net 维度。

dims：对于 dim=64, dim_mults=(1, 2, 4, 8)，会有 dims = [64, 64, 128, 256, 512]。

in_out：in_out = list(zip(dims[:-1], dims[1:]))。结果上会有 in_out = [(64, 64), (64, 128), (128, 256), (256, 512)]。

Unet.forward()

Unet 层实例的 forward 代码过程如下。输入本时间步的图像 x 和时间步 t 后：

若没有明确说明，默认是对 x 张量进行操作；

其中指明维度具体数和模型层数量的地方仅供参考，可能不同配置和同网络不同实例会有不同的维度数和层数量；

加粗部分是 U-Net 的残差结构。

• Conv2d(3, 64, kernel_size=(7, 7), stride=(1, 1), padding=(3, 3))
• 保存残差 r
• self.time_mlp，将 timestep 值处理为 embedding 形式的时间嵌入
  • SinusoidalPosEmb，正弦位置编码
  • nn.Linear(64, 256)
  • nn.GELU
  • nn.Linear(256, 256)
• 开始使用 self.downs 降维。self.downs 是一个 ModuleList，包含四组 block1 block2 attn downsample
  • block1（ResnetBlock）。卷积 x -> x 与时间嵌入混合 -> 卷积 x。最终获得大小和维度不变的 x
    • ResnetBlock 的详细过程请看后文
  • h.append(x) 保存处理结果
  • block2（ResnetBlock）。与 block1 结构一模一样
  • attn（LinearAttention），且进行残差
    • 注意 self.downs[-1] 的 attn 是 Attention 实例。关于两种 attention 实例的区别请看后文
  • h.append(x) 保存处理结果
  • downsample
    • Rearrange('b c (h p1) (w p2) -> b (c p1 p2) h w', p1=2, p2=2)。对 x y 轴元素进行两两切分，使得新 h 和新 w 会指向一个 2x2 的区块。总之是一种另类的降采样手法，把像素分散到 channel 维
    • Conv2d(256, 64, kernel_size=1, stride=1)，用 1x1 卷积来降 channel 数
    • （注意 self.downs[-1] 的 downsample 仅有 Conv2d(256, 512, kernel_size=3, stride=1, padding=1)，没有改变维度 rearrange 的步骤）
• self.mid_block1（ResnetBlock），卷积以及时间嵌入混合
• self.mid_attn（Attention）且进行残差
• self.mid_block2（ResnetBlock），卷积以及时间嵌入混合
• 开始使用 self.ups 升维。self.ups 是一个 ModuleList，包含四组 block1 block2 attn upsample
  • x 与 h.pop() 拼接。现在的 x 维度是 [b, c, h, w]，拼接发生在 c 维度
  • block1（ResnetBlock），卷积以及时间嵌入混合
    • 上一步的拼接导致 x 的 c 维度从 512 变为 768。经过这一层后变回 512。后同
  • x 与 h.pop() 拼接。拼接发生在 c 维度
  • block2（ResnetBlock），卷积以及时间嵌入混合
  • attn（self.downs[0] 时是 Attention，否则 LinearAttention），且进行残差
  • upsample
    • nn.Upsample(scale_factor=2.0, mode='nearest')
    • Conv2d(512, 256, kernel_size=3, stride=1, padding=1)，用 3x3 卷积来降 channel 数
    • （注意 self.downs[-1] 的 downsample 仅有 Conv2d(64, 64, kernel_size=3, stride=1, padding=1)，没有 nn.Upsample 的步骤）
• 此时 x 维度为 [4, 64, 128, 128]。已经还原为 self.init_conv 升维后、self.downs 降维前的状态
• x 与残差 r 在通道维度进行拼接
• self.final_res_block（ResnetBlock），卷积以及时间嵌入混合
• Conv2d(64, 3, kernel_size=1, stride=1)，降 channel 数。x 的外形已经是通常的 image

ResnetBlock

ResnetBlock 是 U-Net 的重要组成部分。涉及到的流程：卷积 x -> x 与时间嵌入混合 -> 卷积 x。

关于 ResnetBlock，输入 x 和时间嵌入 t 后：

• 暂存残差
• 时间嵌入经过 self.mlp（nn.SiLU -> nn.Linear(256, 128)）
• 时间嵌入使用 .chunk 在维度上等分为两部分。至于原因请继续往下看
• 将 x 和时间嵌入输入到 self.block1（Block）
  • x 经过 Conv2d(64, 64, kernel_size=3, stride=1, padding=1)
  • x 经过 RMSNorm
  • 时间嵌入拆分为 scale shift，然后 x = x * (scale + 1) + shift
  • x 经过 nn.SiLU
  • x 经过 nn.Dropout
• 仅将 x 输入到 self.block2（Block）
  • x 经过 Conv2d(64, 64, kernel_size=3, stride=1, padding=1)
  • x 经过 RMSNorm
  • x 经过 nn.SiLU
  • x 经过 nn.Dropout
• x 经过 self.res_conv 映射到所需维度。若维度不需要修改，本层变为 Identity
• 进行残差

关于时间嵌入的获得，代码实现有点绕，东一点西一点写得到处都是。汇总一下应该是一下这个路线，其中线性层维度仅供参考：

SinusoidalPosEmb -> nn.Linear(64, 256) -> nn.GELU -> nn.Linear(256, 256) -> nn.SiLU -> nn.Linear(256, 128) -> 维度等分为 scale 和 shift。

很奇怪的是，整个模型几乎只使用 SiLU 激活，这里却唐突出现了 GELU。原因未知。

LinearAttention

LinearAttention 层实现了不同于 scaled_dot_product_attention 的一种更高效的 Attention 机制，适合处理超长序列（例如第一个降维层的序列长度长达 128 * 128）。

关于 LinearAttention，输入 x 后：

• x 经过 RMSNorm
• x 经过 Conv2d(64, 384, kernel_size=1, stride=1, bias=False)，用 .chunk() 分离出 qkv
• 借助 map() 分别对 q k v 转换维度：从 [b, c, x, y] 到 [b, h, c’, (x, y)]，有 4 个头
• self.mem_kv 是维度为 [2, h, c', n] 的可学习参数。此时会拆分为 mk mv
• 在 dim=-1 下拼接 k mk，还有 v mv，获得新的 k v
• q = q.softmax(dim=-2)。即对 channel 维度施加 softmax
• k = k.softmax(dim=-1)。即对 n 维度施加 softmax
• q 乘上 dim_head ** 0.5
• context = k @ v.transpose(2,3)
• out = context.transpose(2,3) @ q
• out 转换维度：从 [b, h, c', (x, y)] 到 [b, (h, c'), x, y]
• Conv2d(128, 64, kernel_size=1, stride=1)
• RMSNorm，然后返回值

Attention

可能是最后一个降维层的序列长度只有 16*16 已经足够短了，代码就选用了这个以 scaled_dot_product_attention 为核心的 Attention。

关于 Attention，输入 x 后：

• x 经过 RMSNorm
• x 经过 Conv2d(64, 384, kernel_size=1, stride=1, bias=False)，用 .chunk() 分离出 qkv
• 借助 map() 分别对 q k v 转换维度：从 [b, c, x, y] 到 [b, h, (x, y), c’]。这里与 LinearAttention 不同，c' 维度在最后
• self.mem_kv 是维度为 [2, h, n, c'] 的可学习参数。此时会拆分为 mk mv
• 在 dim=-2 下拼接 k mk，还有 v mv，获得新的 k v
• 使用 scaled_dot_product_attention 计算 q k v 的 attention
• out 转换维度：从 [b, h, (x, y), c'] 到 [b, (h, c'), x, y]
• Conv2d(128, 256, kernel_size=1, stride=1)，然后返回值

采样过程（GaussianDiffusion.sample()）

使用 DDPM 的话，进入到 GaussianDiffusion.sample() 会调用 GaussianDiffusion.p_sample_loop() 进行采样。

这里涉及到很多数学推导和优化 trick。部分 trick 放在了最后的 “额外说明” 一节进行补充。

p_sample_loop()

是 DDPM 采样主循环。不断生成各个步下的 img，完成整个采样过程。

p_sample_loop() 流程如下。

1. 创建随机噪声（img = torch.randn(shape)），作为图像生成的起点
2. 反向遍历 timesteps（从最大到最小）调用 self.p_sample()，不断更新 img
   1. 调用 self.p_sample()，获得 pred_img 和 x_start
3. 逆向执行图像正则化（分布从 [-1, 1] 变为 [0, 1]），返回最后一步输出的 img

self.p_sample()

通过预测的均值和方差，获得本步预测的图像。

self.p_sample() 流程如下。

1. 调用 self.p_mean_variance()，使用指定 x 和时间步，从模型推理获得：
   1. $\hat{\mu}$，预测均值 model_mean
   2. $\log(\hat{\beta})，$后验方差的对数 model_log_variance
   3. $x_0$，模型预测的 x_start
2. 从标准正态分布采样出一个 $\epsilon$ noise
   1. 时间步为 0 时的噪声为全 0
3. 通过 $\tilde{\mu}+\exp(0.5\log(\hat{\sigma}^2))\cdot \epsilon$ 算出 $x_{t-1}$ pred_img
   1. 公式等价于 $\tilde{\mu}+\sqrt{\tilde{\sigma}^2}\cdot \epsilon$
4. 返回 pred_img 和 x_start

self.p_mean_variance()

通过模型预测出 x_start，得到本 step 的噪声均值 $\hat{\mu}$ 和方差 $\hat{\beta}$。

self.p_mean_variance() 流程如下。

1. 调用 self.model_predictions()，获得 $\hat{x}_0$ x_start
   1. 也获得了 pred_noise，但没用上
   2. 对 x_start 进行 .clamp_(-1., 1.)
2. 调用 self.q_posterior，获得 $x_{t-1}$ 的后验均值、后验方差
   1. 使用 $\tilde{\mu}_t=\frac{\sqrt{\overline{\alpha}_{t-1}}\beta_t}{1-\overline{\alpha}_t}\hat{x}_0+\frac{\sqrt{\alpha_t}(1-\overline{\alpha}_{t-1})}{1-\overline{\alpha}_t}x_t$ 计算后验均值 model_mean
   2. 从 $\tilde{\sigma}^2_t=\frac{1-\overline{\alpha}_{t-1}}{1-\overline{\alpha}_t}\beta_t$ 取值得后验方差 posterior_mean
   3. 用 posterior_mean.log() 作为 posterior_log_variance_clipped
3. 返回模型预测的均值 model_mean、后验方差 posterior_variance、后验方差的对数 posterior_log_variance 和 $\hat{x}_0$ x_start

self.model_predictions()

模型预测出 $\hat{x}_0$。结合公式可以算出模型所预测的噪声均值 $\hat{\mu}$。

self.model_predictions() 流程如下。

1. 输入 x 和时间步 t到 self.model（Unet）进行模型推理，获得 shape 完全一样的输出 model_output
2. 默认启用 v-prediction 推导技巧。model_output 预测的是 velocity
   1. 调用 self.predict_start_from_v() 通过 $\hat{x}_0=\sqrt{\overline{\alpha}_t}x_t-\sqrt{1-\overline{\alpha}_t}v$ 获得预估的 $x_0$ x_start
   2. 调用 self.predict_noise_from_start 通过 $\hat{\epsilon}=\frac{x_t-\sqrt{\overline{\alpha}_t}\hat{x}_0}{\sqrt{1-\overline{\alpha}_t}}$ 获得噪声估计 pred_noise
3. 返回 pred_noise 和 x_start

训练过程（GaussianDiffusion.forward()）

向 .forward() 输入维度为 [batch, channel, hight, width] 的图像。流程如下：

1. 产生 batch 个随机整数，用来指示时间步数 t
2. 对输入图像应用 normalize。将 [0, 1] 的分布变为 [-1, 1]
3. 调用 self.p_losses() 获得损失

self.p_losses()

用输入的一个 batch 的 $x_0$ 和 $t$ 进行模型推理，并获得 loss。

1. 创建噪声 $\epsilon$
   1. 若 offset_noise_strength 不为 0，则使用 offset noise 技巧
2. 调用 self.q_sample，从 $x_0$、$\epsilon$ 和步数 $t$ 获得加噪图像 $x_t$
3. 将 $x_t$ 和 $t$ 输入到 self.model（Unet），获得模型输出 model_out
4. 默认启用 v-prediction 推导技巧。model_output 预测的是 velocity。所以调用 self.predict_v() 通过 $v=\sqrt{\overline{\alpha}_t}\epsilon-\sqrt{1-\overline{\alpha}_t}x_0$ 获得训练目标 target
5. loss = F.mse_loss(model_output, target)
   1. 传入参数 reduction='none'，以便于后面对不同时间步 $t$ 下的 loss 施加不同权重
6. 对 loss 施加权重。由于不同图片有不同的时间步 $t$，施加的权重也有所不同
   1. 关于这一点，详见最后的 “额外说明” 一节
7. 返回 loss

self.q_sample()

从给定的 $x_0$、$\epsilon$ 和步数 $t$ 获得加噪图像 $x_t$。

1. 若启用了 immiscible 训练技巧，对 noise 进行额外处理
   1. 关于 immiscible 详见最后 “额外说明” 一节
2. 借助 $x_t=\sqrt{\overline{\alpha}_t}x_0+\sqrt{1-\overline{\alpha}_t}\epsilon$ 采样出第 t 步的加噪图像 $x_t$

额外说明

sigmoid beta schedule，对 $\beta_i$ 取值的另类方案

beta_schedule，控制不同时间步加入的噪声量。扩散模型加噪声的过程可以用 $x_t=\sqrt{1-\beta_t}\cdot x_{t-1}+\sqrt{\beta_t}\cdot\epsilon$ 表示，不同的 beta scheduler 会决定 $\beta_t$ 随 $t$ 的值变化规则。具体来说，beta_schedule 最终会会使得 self 获得一个长度为时间步数 timesteps 的、值从 0 到 1 递增的一维 tensor。

denoising-diffusion-pytorch 代码默认使用 sigmoid_beta_schedule() 获得 betas。该函数需要输入时间步数 timesteps、起始 x 轴值 start、末尾 x 轴值 end 和缩放因子 tau。

代码里说这个 schedule 方法来源于 arxiv.org/abs/2212.11… （《Scalable Adaptive Computation for Iterative Generation (2023)》），对大于 64x64 的图像效果良好。

但我搜索了一圈发现几乎没有使用这个方案的项目。例如 diffusers 库里预设的 scheduler 有 linear（默认）、scaled_linear 和用 torch.linspace().sigmoid() 的方案，就是没有本节介绍这个。

所以这一节权当多点了解。实际使用要用啥还得看看现有 SOTA 模型的实现（TODO 看看 SD3 用的 FlowMatchEulerDiscreteScheduler 到底是个啥）。

首先定义 $t=\frac{[0,1,\dots,\mathrm{timesteps}+1]}{\mathrm{timesteps}}$，即 0 到 1 均匀分布的一维向量。

然后计算 $\overline{\alpha}_t$：

其中 $\sigma$ 是 sigmoid 函数，$\tau$ 是控制斜率的标量（默认为 1）。

理解 $\sigma(\frac{t(\mathrm{end}-\mathrm{start})+\mathrm{start}}{\tau})$：假设 start=-3，end=3，$\tau=1$，这是把 [-3, 3] 的数值用 sigmoid 映射。

可见，可以说 $\overline{\alpha}_t$ 是在 [-3, 3] 上均匀采样的 sigmoid 函数进行拉伸与翻转，使其为最大值为 1 最小值为 0 的递减数组。

为了得到 $\beta_i$，这样计算：

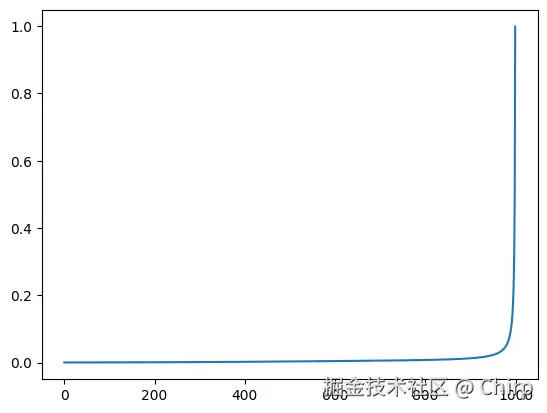

由此获得的 $\beta_i$ 会长成下图这样。可见在最后几十步会突然加入相当大比例的噪声。

v-prediction：模型预测 $x$ 与 $\epsilon$ 的聚合

本节参考：

• zhuanlan.zhihu.com/p/678942992

库代码默认启用 v-prediction 进行采样。模型预测的对象不再是原论文所述的 noise，而是 velocity。该方法在论文《Progressive Distillation for Fast Sampling of Diffusion Models (2022)》中被提出，用来解决模型蒸馏时纯噪声预测在 $t[-1]$ 步骤不稳定的问题。

模型的预测对象是 $\epsilon$ 噪声的话，该采样过程也被称为 ε-prediction；

若预测对象直接是图像 $x$，则称为 x-prediction。

回忆 DDPM 的加噪声等式。对于输入的原始图像 $x_0$，通过以下式子获得 $t$ 时刻的加噪图像 $x_t$。

可见，$\sqrt{\overline{\alpha}_t}$ 和 $\sqrt{1-\overline{\alpha}_t}$ 的平方和为 1。这就能用 $\sin(\varphi)+\cos(\varphi)=1$ 类比。换句话说，加噪公式可以视为：

对式子右侧求导得到 $\varphi$ 的导数，我们记为 velocity $v$：

将三角函数换回原来的样子，可以得到 $v$ 的表达式。而这就是模型的预测目标：

可见，v-prediction 相当于加权聚合了 x-prediction 与 ε-prediction

好，现在还需要获得 $\hat{x}_0(\sqrt{\alpha_t},x_t,v)$。联立 $x_t=\sqrt{\overline{\alpha}_t}x_0+\sqrt{1-\overline{\alpha}_t}\epsilon$ 和 $v=\sqrt{\overline{\alpha}_t}\epsilon-\sqrt{1-\overline{\alpha}_t}x_0$ 可得：

有了 $x_t$ 和 $\hat{x}_0$，就可以计算以下式子来获得噪声估计 $\hat{\epsilon}$：

根据 DDPM 原论文所述，已知 $x_t$ 和 $x_0$ 就可以这样计算 $x_{t-1}$ 分布的均值 $\mu$：

而方差 $\sigma^2$：

现在也可以用重参数化方法获得噪声 $\epsilon$。

self_condition：利用 $\hat{x}_0$ 进行残差连接

一个叫做 self-conditioning 的 trick，该技巧提出于论文 《Analog Bits: Generating Discrete Data using Diffusion Models with Self-Conditioning (2022)》，据实验证明可以提高扩散模型的性能。

通常模型的推理 需要输入本时间步的图像 x 和时间步 t，然后推理出 $\hat{x}_0$，进而计算出均值方差和下一步的 x。

x_start = model(x, t)

若使用 self-conditioning 技巧，则模型会额外输入上一时间步推理出的 $\hat{x}_0$。

x_start = model(x, t, x_start)

我看 denoising-diffusion-pytorch 库代码实现在输入 x_start 后，会将之与 x 在 channel 维度拼接。之后的 U-Net 推理不变。

换个角度想，这就是一种另类的残差连接。

offset noise：让模型学会打破均值的能力

本节参考：

• isamu-website.medium.com/understandi…
• www.crosslabs.org/blog/diffus…

Diffusion 的正向加噪流程只能 “几乎” 将 $x_0$ 变为纯高斯噪声，但模型推理是从纯高斯噪声反推 $\hat{x_0}$ 的。如此，模型从纯高斯噪声推理会失去某些信息，尤其是加噪难以消除的低频信息。

每一步采样所取的高斯噪声几乎确定了模型推理过程的低频均值。更别说像是 Stable Diffusion 在 512x512 图像分辨率时需要面对的 3x64x64=12288 维的随机噪声，低频信息的频率下限显著降低，从而需要相当大的采样步数，才能改变整体的均值。体现到实际图像生成任务中的话，就是模型很容易就生成平均亮度不高不低的图像。

为了让模型能够灵活地生成亮图或暗图，我们需要让模型能够学会如何主动修改这个全局均值。解决方法其实挺简单，在训练过程中扰动这个全局均值、强制模型学习如何对抗它。

具体来说，通常的取高斯噪声代码为：

noise = torch.randn_like(latents)

现在在 channel 维度添加一个小的随机扰动，扰动一般乘上 0.1：

noise = torch.randn_like(latents) + 0.1 * torch.randn(latents.shape[0], latents.shape[1], 1, 1)

这就完成了 offset noise 技巧。

immiscible diffusion：施加的噪声与图像充分混合

论文《Immiscible Diffusion: Accelerating Diffusion Training with Noise Assignment (2024)》提出，同样是高斯噪声，也有高低之分。以与 $x_0$ 的欧氏距离为尺度，有的噪声比较贴近 $x_0$，有的则相距较远。

所以有了这样的训练思路：正向过程若向 $x_0$ 添加欧氏距离相对较小的噪声，则能增加模型学习分辨的难度，进而改善训练效率。

论文实际实验下来的确如此。在一个 mini-batch 内将各个 $x_0$ 所对应的噪声重新排序配对，使得各 $x_0$ 分得与自身欧氏距离相对最小的噪声，可以加快训练速度。

网上搜索了一圈，目前这个 trick 的关注度不是很高。不知道在更广泛的使用中效果如何。

我个人认为这个 trick 应该很有效，更何况实现起来并不麻烦，可以用上。

denoising-diffusion-pytorch 库的代码实现流程如下。输入 $x_0$ x_start 和噪声 noise 后：

1. 将 x_start noise 除 batch 的维度合并。即 [batch, channel, hight, width] 变为 [batch, n]
   1. 这样一来 x_start 和 noise 可以视为两个有 batch 个向量的对象
2. 借助式子 $\mathrm{dist}(i, j)=\sqrt{\sum (x[i,k]-y[j,k])^2}$，计算向量两两之间的欧氏距离 dist
3. 使用 scipy.optimize.linear_sum_assignment()，获得配对总距离最小的组合 assign
4. 用 assign 重新排序 noise

Min-SNR-γ：不同时间步上设定不同的 loss 权重

本节参考：

• zhuanlan.zhihu.com/p/629334231

由于有 $x_t=\sqrt{\overline{\alpha}_t}x_0+\sqrt{1-\overline{\alpha}_t}\epsilon$，可以这样定义 $x_t$ 的信噪比：

有一种叫做 Min-SNR-γ 的 trick，避免模型过分关注 $t$ 较低、加噪较少时的时间步，可以加快收敛速度。

论文《Efficient Diffusion Training via Min-SNR Weighting Strategy》探究出的结果：

• 使用 ε-prediction 时，$w_t=\min\{\mathrm{SNR}(t),\gamma\} / \mathrm{SNR}(t)$
• 使用 x-prediction 时，$w_t=\min\{\mathrm{SNR}(t),\gamma\}$
• 使用 v-prediction 时，$w_t=\min\{\mathrm{SNR}(t),\gamma\} / (\mathrm{SNR}(t)+1)$。

$\gamma$ 一般取 5。
