笔记-H3C防火墙同网段地址不同安全区域导致的互通失败问题

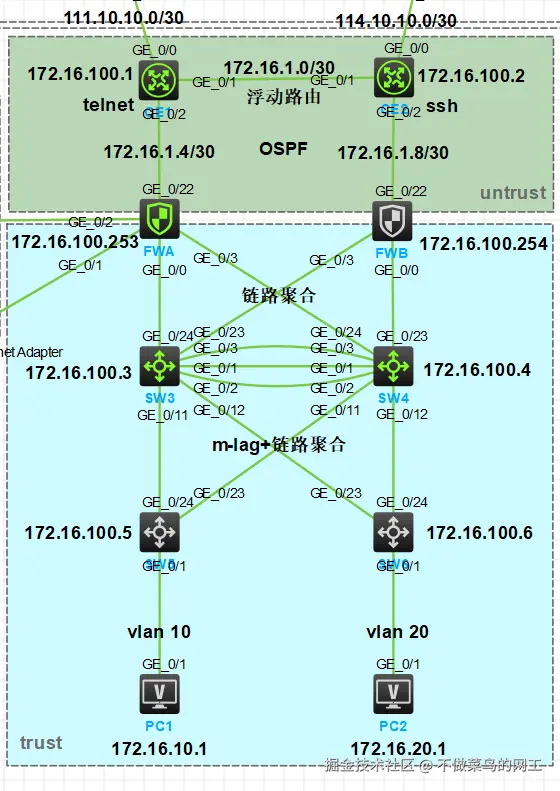

网络拓扑

网络规划

1. 核心SW3-SW4为M-LAG组 G1/0/23-G1/0/24为上联二层聚合口 PVID:100
2. 防火墙与核心之间链路聚合 防火上联口G1/0/22至出口路由器

设备-接口	IP地址	所在区域
FWA-VLANIF100	172.16.100.253	mamg
FWA-G0/22	172.16.1.6	untrust
SW3-VLANIF100	172.16.100.3	trust
CE1-L0	172.16.100.1	untrust
CE1-WAN	111.10.10.2	untrust
CE1-G0/2	172.16.1.5	untrust

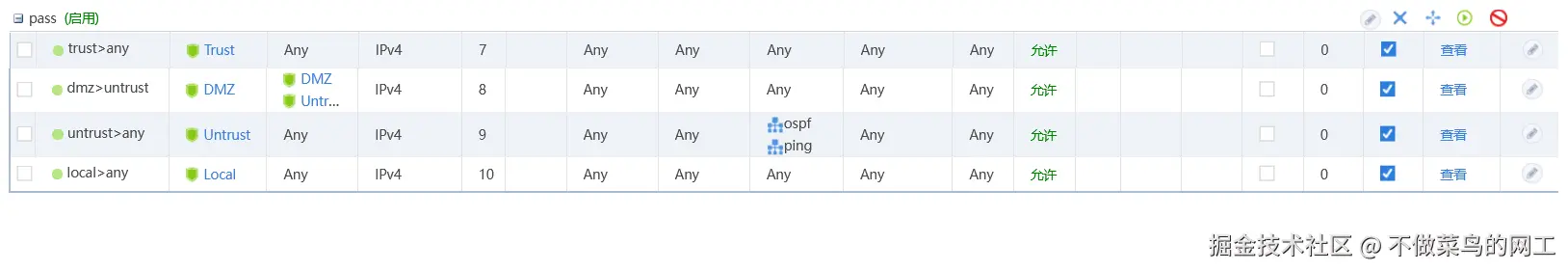

防火墙策略

问题复现

1. 出口路由器CE1可以ping通核心交换机SWA且各地址均正常

ping -a 172.16.1.5 172.16.100.3
ping -a 172.16.100.1 172.16.100.3

2. 核心交换机SWA ping不通路由但是能ping通防火墙

ping -a 172.16.100.3 172.16.100.1      // no
ping -a 172.16.100.3 172.16.1.5        // no
ping -a 172.16.100.3 172.16.1.6        // ok
ping -a 172.16.100.3 172.16.100.253    // ok

3. 查看各设备路由表均正常

解决办法

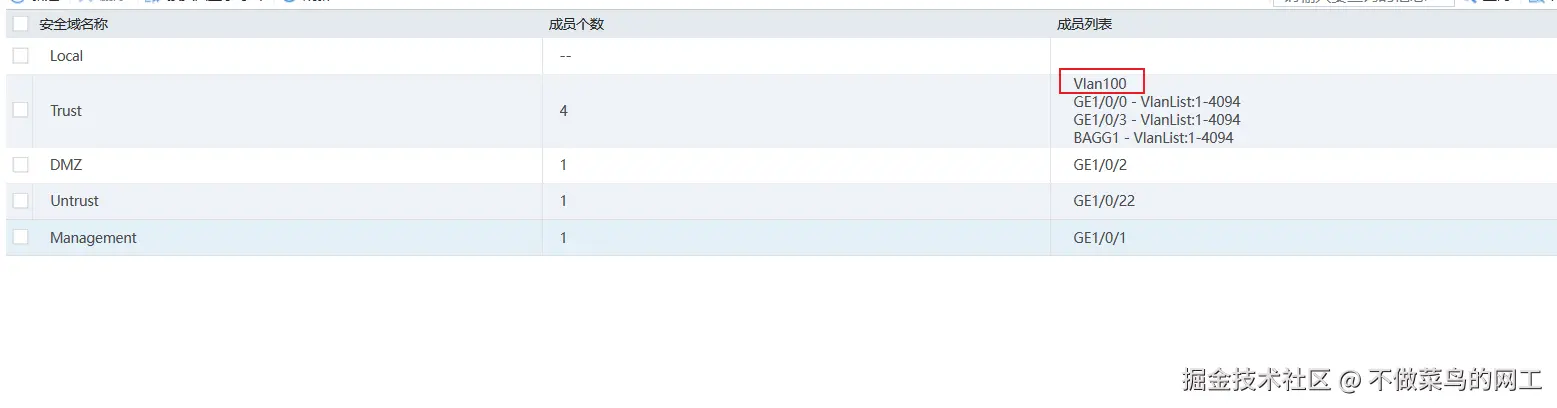

• 更换FWA-VLANIF100地址为trust后正常

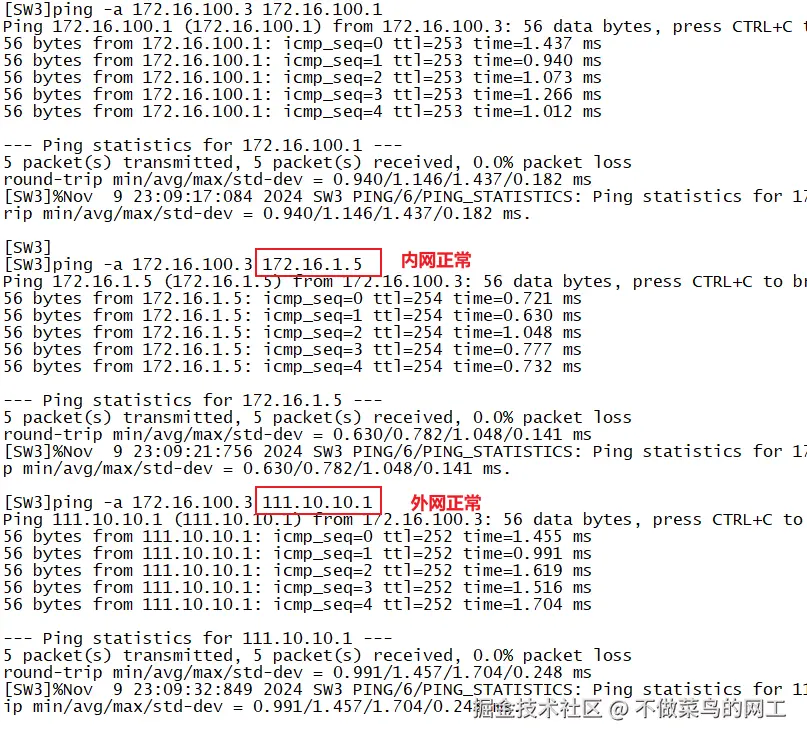

验证
