简介

前面的文章介绍了证书过期，吊销证书以及生成证书吊销列表（CRL）的知识和操作。 当一个证书已经失效后，访问者怎么知道它失效了呢？

显然，浏览器还需要跟 CA 进行某种形式的沟通才能确定当前证书是否已被吊销。主要有下面几种方式：

  • CRL
  • OCSP Responder
  • OCSP Stapling (Safari, Chrome, Edge)
  • CRLSets (Edge and Chrome)
  • OneCRL and CRLite (Firefox)

每种方式各有优缺点，这篇文章介绍如何通过 CRL 列表来验证证书是否失效。

首先，浏览器会在验证证书的时候，可以直接通过检查其过期时间来知道是否失效。 但并没法知道一个还在有效期内的证书是否被吊销。

这时候，它需要根据证书中提供的 CRL 地址去下载一份 CRL 列表，通过检测当前证书是否在 CRL 列表中，来确认当前证书已被吊销，如果确认，就会发出警告或者拒绝建立 HTTPS 连接。

这里有两个要求：

  • （1）CA 服务器必须提供一个 HTTP 下载链接以供浏览器下载 CRL 列表
  • （2）用户证书中必须提供一个 CRL 下载地址，这个是通过扩展字段来提供的。

我们知道，当 CA 吊销某个用户证书后，需要手动去更新 CRL 列表（执行 openssl ca -gencrl -out crl/crl.pem）

这个 crl.pem 只是在保存 CA 服务器本地的，浏览器没法访问。因此，CA 服务器需要把它以 HTTP 形式共享出去，这样，网站的访问者才能够下载它，从而能够校验证书是否被吊销。

根据原理，我们可以总结一个大致的流程：

  1. 重新生成用户证书（如果之前的证书没有提供 CRL 下载地址的话） 生成用户证书时，必须包含扩展字段（CRL Distribution Points URL），CRL 下载地址就记录在这个扩展字段中
  2. CA 生成 CRL 列表（确保正确的 CRL extension）
  3. Nginx 提供 CRL 文件共享链接（HTTP 链接）
下面介绍详细的操作步骤：

1. 配置 [ ca ] 段落，确保包含扩展字段 crlDistributionPoints

只有这样，在使用 openssl ca 命令签发证书时，证书才会带有 CRL 下载地址。

我们使用中间证书签发用户证书，所以这里的配置文件名是ica.cnf

[ ca ]
default_ca = CA_default

[ CA_default ]
dir               = .
certs             = $dir/certs
crl_dir           = $dir/crl
new_certs_dir     = $dir/newcerts
database          = $dir/index.txt
serial            = $dir/serial
RANDFILE          = $dir/private/.rand
private_key       = $dir/private/ca.key
certificate       = $dir/certs/ca.crt
crl               = $dir/crl/ca.crl
crlnumber         = $dir/crlnumber
crl_extensions    = crl_ext
default_days      = 365
default_crl_days  = 30
default_md        = sha256
preserve          = no
policy            = policy_match

[ policy_match ]
countryName             = optional
stateOrProvinceName     = optional
organizationName        = optional
organizationalUnitName  = optional
commonName              = supplied
emailAddress            = optional


[ v3_ext_echocert ]
basicConstraints = CA:FALSE
subjectKeyIdentifier = hash
authorityKeyIdentifier = keyid,issuer
keyUsage = digitalSignature, keyEncipherment
extendedKeyUsage = serverAuth, clientAuth
crlDistributionPoints = @crl_info
subjectAltName = @alt_names


[ crl_info ]
URI.0 = http://crl.servicelab.com/crl.pem


[alt_names]
IP = 127.0.0.1
DNS = echocert.lab

[ crl_ext ]
authorityKeyIdentifier = keyid:always
注：
  • [ crl_info ] 中的 URI.0 字段请填写你自己的 CRL 下载链接的地址。

2. 签发用户证书

重新签发带有 CDP 扩展字段的用户证书（如果之前的证书不包含该字段的话）

openssl ca -days 365 -notext -batch \
    -config ica.cnf \
    -extensions v3_ext_echocert \
    -cert CA/rsa_int_ca.crt \
    -keyfile CA/private/rsa_encrypted.key \
    -passin file:CA/private/password.txt \
    -in ../user_certs/echocert.lab/rsa_echocert.csr \
    -out ../user_certs/echocert.lab/echocert.crt

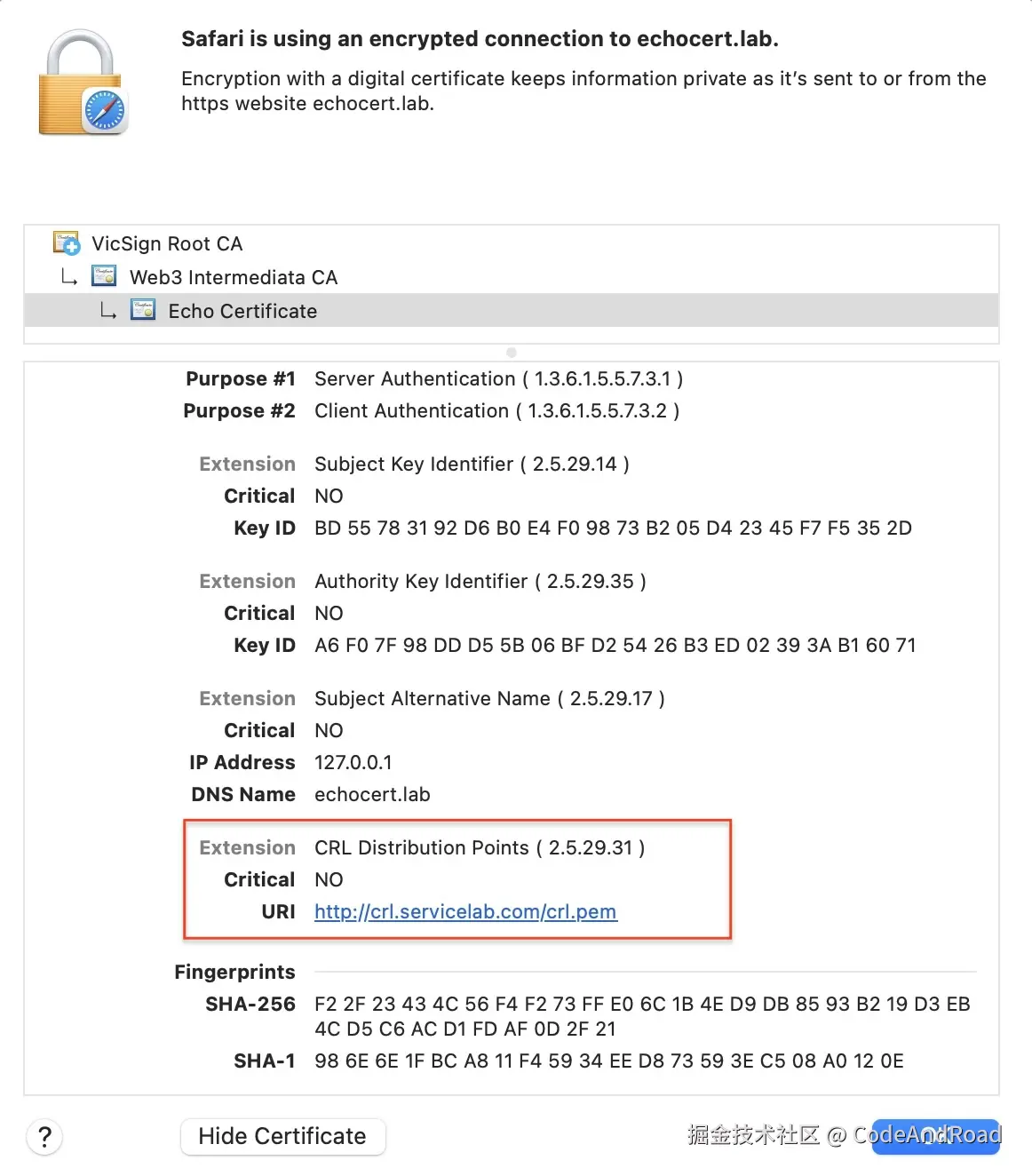

检查证书
cd user_certs/echocert.lab
openssl x509 -text -noout -in echocert.crt
openssl x509 -text -noout -in echocert.crt | grep -A2 "CRL Distribution Points"

输出样式：

    X509v3 CRL Distribution Points:
        URI:
            http://crl.servicelab.com/crl.pem

3. 生成 CRL

openssl ca -config ica.cnf -passin file:CA/private/password.txt -gencrl -out crl/crl.pem

查看 CRL

openssl crl -noout -text -in crl/crl.pem | grep -B1 "Revocation Date:"

4. 验证证书是否在 CRL 中

注意，这里我们还需要把 root_ca 与 int_ca 合并起来，否则会提示找不到 int_ca 的 issuer。

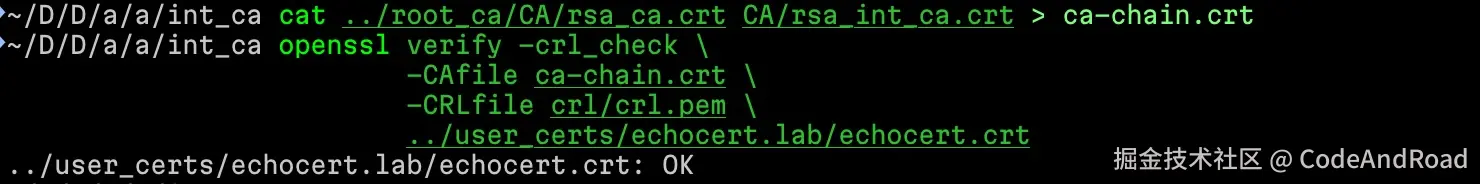

cat ../root_ca/CA/rsa_ca.crt CA/rsa_int_ca.crt > ca-chain.crt

openssl verify -crl_check \
    -CAfile ca-chain.crt \
    -CRLfile crl/crl.pem \
    ../user_certs/echocert.lab/echocert.crt

输出结果：

../user_certs/echocert.lab/echocert.crt: OK

5. 撤销证书

现在，我们把 echocert.crt 证书撤销，

openssl ca -config ica.cnf -passin file:CA/private/password.txt -revoke newcerts/08.pem
别忘了更新 CRL
openssl ca -config ica.cnf -passin file:CA/private/password.txt -gencrl -out crl/crl.pem

更新 CRL 的操作是至关重要的，我们可以写个 bash 脚本把这个动作添加到定时任务中：

cat > /usr/local/bin/update-crl.sh << 'EOL'
#!/bin/bash
openssl ca -config ica.cnf -passin file:CA/private/password.txt -gencrl -out /var/www/crl/crl.pem
chmod 644 /var/www/crl/crl.pem
EOL

chmod +x /usr/local/bin/update-crl.sh

(crontab -l 2>/dev/null; echo "0 0 * * * /usr/local/bin/update-crl.sh") | crontab -

检查 index.txt

grep "Echo" index.txt

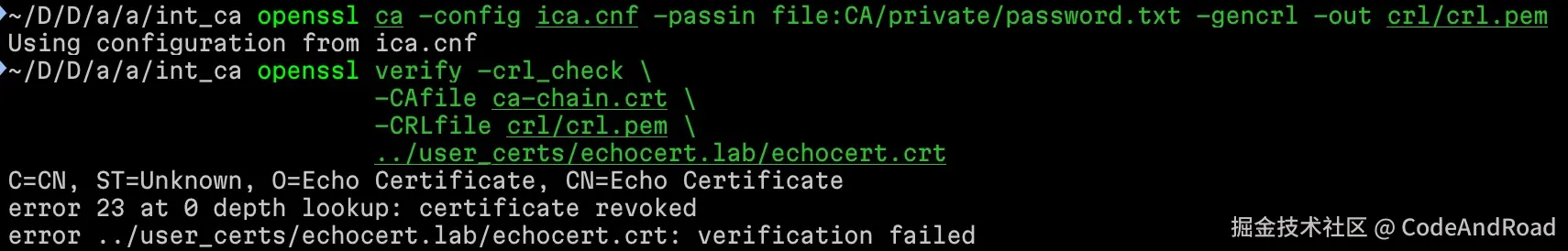

再次验证证书是否失效
openssl verify -crl_check \
    -CAfile ca-chain.crt \
    -CRLfile crl/crl.pem \
    ../user_certs/echocert.lab/echocert.crt

输出结果：

C=CN, ST=Unknown, O=Echo Certificate, CN=Echo Certificate
error 23 at 0 depth lookup: certificate revoked
error ../user_certs/echocert.lab/echocert.crt: verification failed

总结：

按照上述步骤，我们可以通过 CRL 来验证某用户证书是否被吊销。

接下来，我们用 Nginx 搭建一个 HTTP 服务，提供 CRL 下载链接。

6. Nginx 服务搭建

(1) Nginx 配置

由于这里只是搭建 HTTP 服务，我们不用为此服务创建用户证书。如果你想要使用 HTTPS，那么还需要为该服务创建证书。

/etc/nginx/conf.d/crl.conf

server {
    listen 80;
    server_name crl.servicelab.com;

    # Optional SSL configuration
    # listen 443 ssl;
    # ssl_certificate /etc/nginx/ssl/crl_server.crt;
    # ssl_certificate_key /etc/nginx/ssl/crl_server.key;

    access_log /var/log/nginx/crl_access.log;
    error_log /var/log/nginx/crl_error.log;

    location / {
        root /var/www/crl;
        autoindex on;

        # Configure proper MIME type for CRL files
        types {
            application/x-pkcs7-crl crl;
        }

        # Add headers for caching
        add_header Cache-Control "public, max-age=3600";

        # Enable compression
        gzip on;
        gzip_types application/x-pkcs7-crl;
    }
}
(2) 设置合适的权限
chmod 755 /var/www/crl
chmod 644 /var/www/crl/crl.pem
(3) 重启 Nginx
nginx -t
systemctl restart nginx
(4) 下载 CRL 进行验证
curl -v http://crl.servicelab.com/crl.pem -o test.crl

输出结果：

openssl crl -in test.crl -text -noout

既然 crl.pem 文件已经成功下载，我们可以像上面一样执行 openssl verify -crl_check 命令去手动验证。

通过 CRL 方式去验证证书是否失效有个缺点是很容易文件过大，这会极大的影响访问效率，而且，实时性也不高。因此，现代浏览器通常都不采用这种方法，只是把它作为备用方法。

后面的文章我们会继续介绍更现代的方法 OCSP Stapling。

全文完！
