前言
刚接触数通实施项目的时候 对全光组网以及光模块的相关知识不了解是极其难受的 以至于有时候检查半天设备配置 到最后才发现是光模块的问题 记得有一次跟着去现场实施 主管顺嘴提了一嘴光模块不配套链路是不通的 我才意识到光模块的知识 应该需要去补一补了 光模块的知识差不多有一下内容吧:1.什么是单模多模光模块 2.单纤单模单纤多模多纤多模 3.光口光衰 4.光纤跳线应该如何选择 5.光模块的相应参数 6.什么场景用单模什么场景用多模? ... 本文就根据实习来的经验 慢慢写这篇总结吧
如何区分单模与多模光模块?
| 光模块类型 | 传输距离 | 常见波长 | 应用场景 | 常见标识 |
|---|---|---|---|---|
| 单模光模块 | 150km-200km | 1310nm/1490nm/1550nm | 长距离传输 | SM-10KM-1310-10G |
| 多模光模块 | <2km | 850nm | 短距离传输 | MM-550M-850-1.25G |

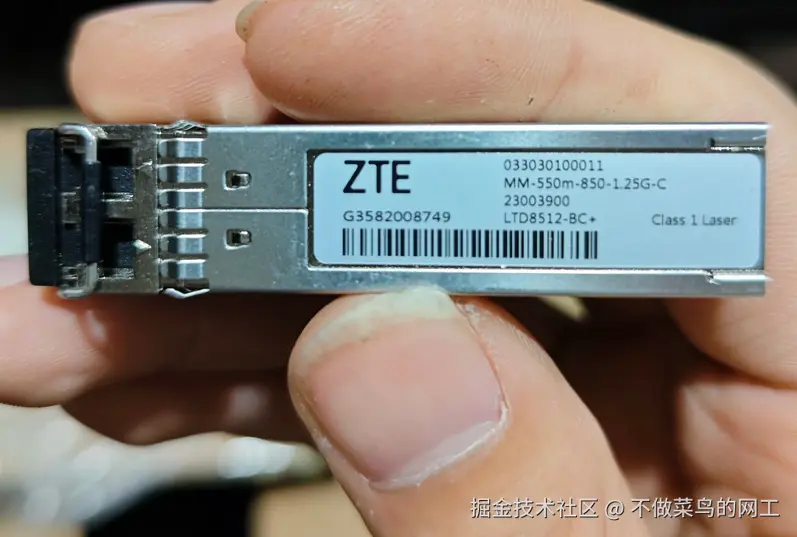

多模光模块

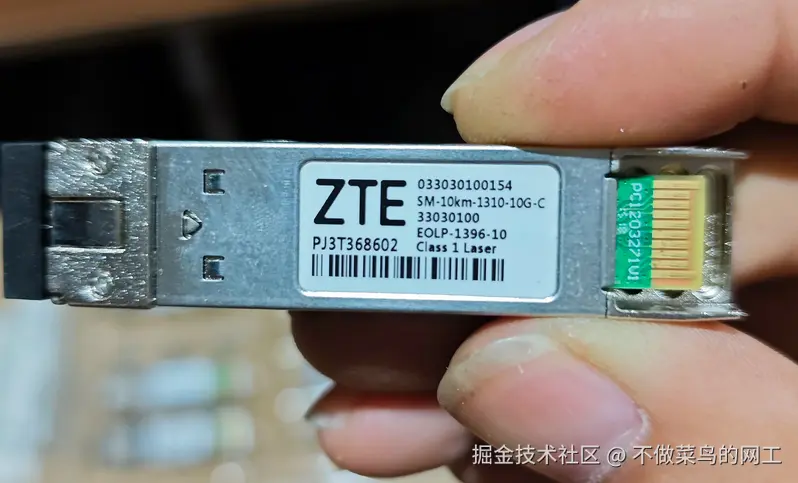

单模光模块
如何区分多纤光模块与单纤光模块

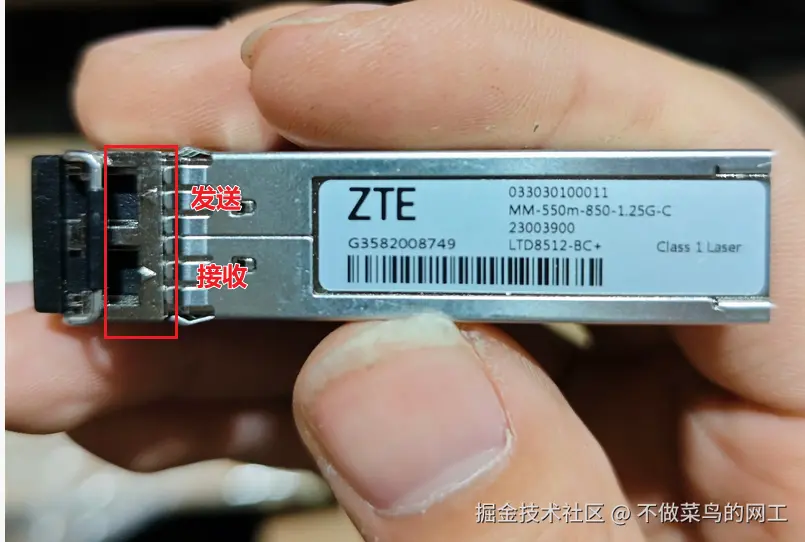

多纤光模块 一收一发 对端光模块也需是多纤光模块且波长一致

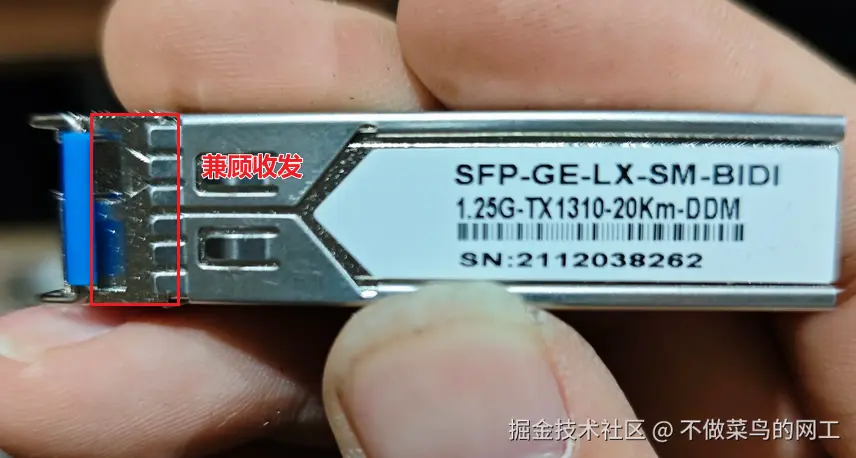

单纤光模块 收发同根光纤[波分复用技术] 1310-20KM 1550-40KM
为什么在远距离传输时,大部分都是单纤单模光模块呢?
虽然多纤单模光模块的费用小于单纤单模光模块,但是多纤需要部署两根光纤.在总体费用下多纤单模大于单纤单模
光纤材质的区别
| 光模块 | 材质类型 | 传输距离 |
|---|---|---|
| 多模 | om3 | 300m |
| 多模 | om4 | 500m |
