在数字孪生三维场景中，不同场景常面临模型缺失的问题：
- 城市场景：由于城市范围过大，手工建模成本过高，矢量白模效果不佳；
- 园区场景：核心区的手工模型周边缺少配楼。
飞渡科技提供了一种解决方案：通过自研产品DTS DesktopPro 的参数化建模能力，可以将 shp 数据快速生成为带贴图纹理的 cim2 建筑模型，从而降低大批量建模的成本，同时，模型可以转换为多种格式。
在这篇文章中，我们将深入探讨DTS DesktopPro 生成带纹理贴图的 cim2 建筑模型的核心能力。

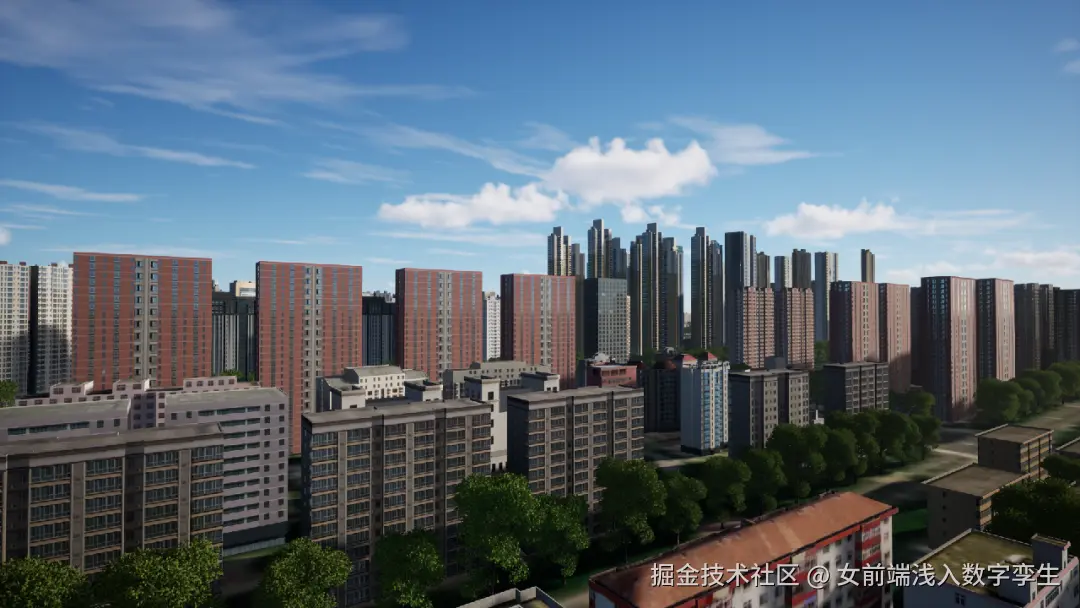

实现效果展示：

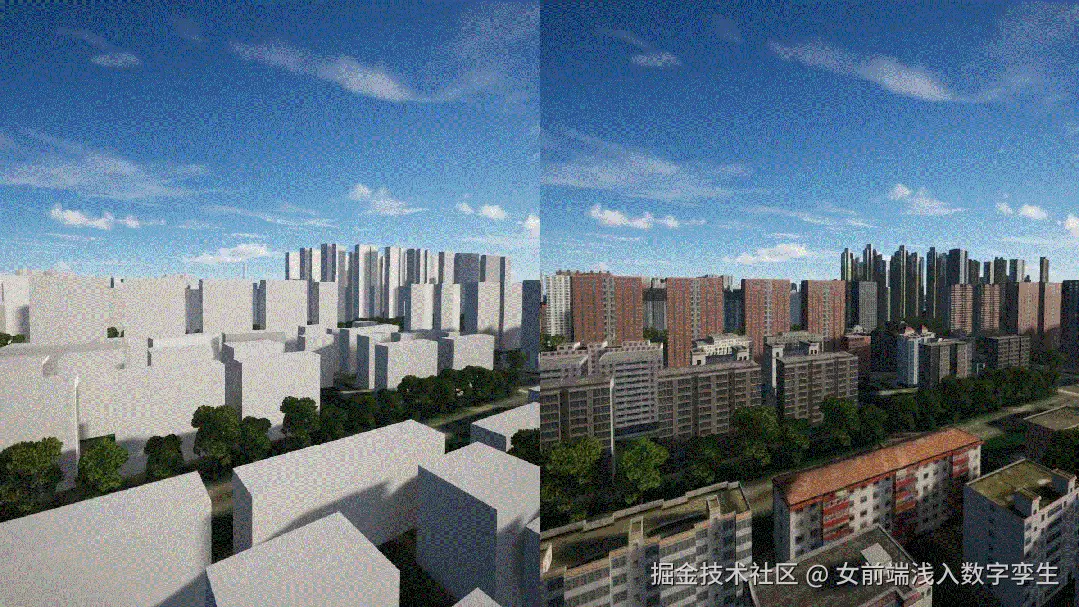

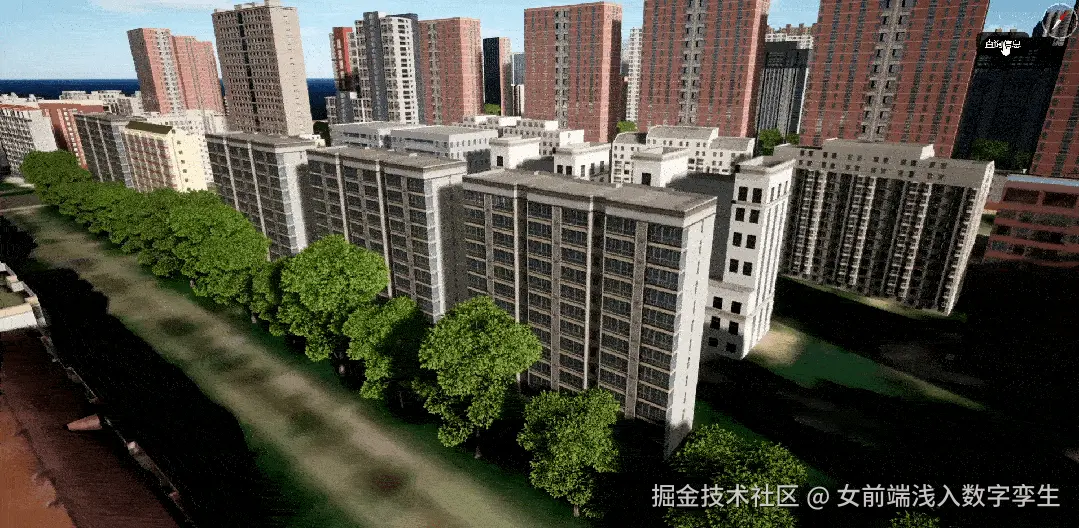

可以从图片中看到，我们生成的贴图纹理建筑模型整齐划一、楼栋风格统一，贴近现实世界的模拟效果。
生成模型
实现原理：通过飞渡参数化建模的技术，使用带高度的建筑矢量数据，去匹配模型库中的建筑。
但为了实现图中的效果，光靠建筑的矢量数据还远远不够，我们来解析具体的技术路线~
所需数据
实现带贴图纹理的建筑需要准备以下数据：
- 建筑shp：数据需包含建筑高度信息。
- 地块shp：用于建筑的分块处理。如果没有地块数据，可以利用路网shp生成。
- 地形影像DOM：裁切建筑顶视图，作为建筑匹配的依据，同时可用作建筑的顶部贴图。
- 高程DEM(可选)：用于确保建筑与地形高程的贴合。
关键步骤
在开始进行生成模型前，需要将数据进行转换成统一的投影坐标系。
- 连通性处理：对
建筑shp进行合并处理，相邻建筑会识别成一个整体； - 分块处理：根据
地块shp对建筑shp进行分块，使同一地块内的建筑类别统一； - 模型匹配：将处理后的
建筑shp数据与数据库模型进行匹配，生成 xml 文件； - 三维切片：对生成的 xml 文件进行三维切片，并选择目标三维格式进行输出。
技术要点

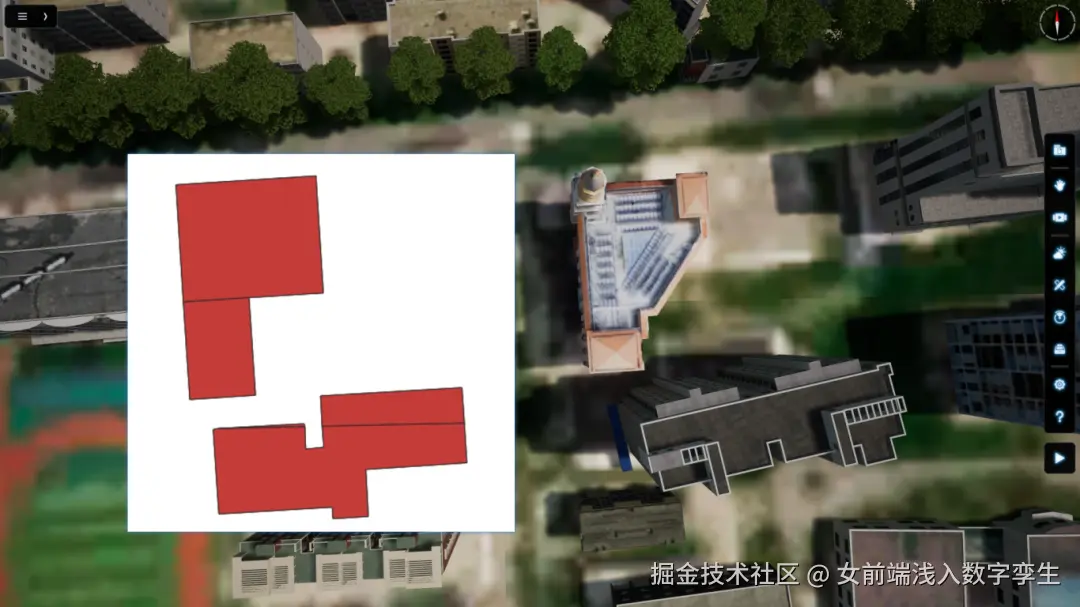

1. 连通性处理：将相邻建筑进行合并，避免由于 shp 数据质量不佳而产生的重合建筑问题， 提高了数据的准确性和整合效果；

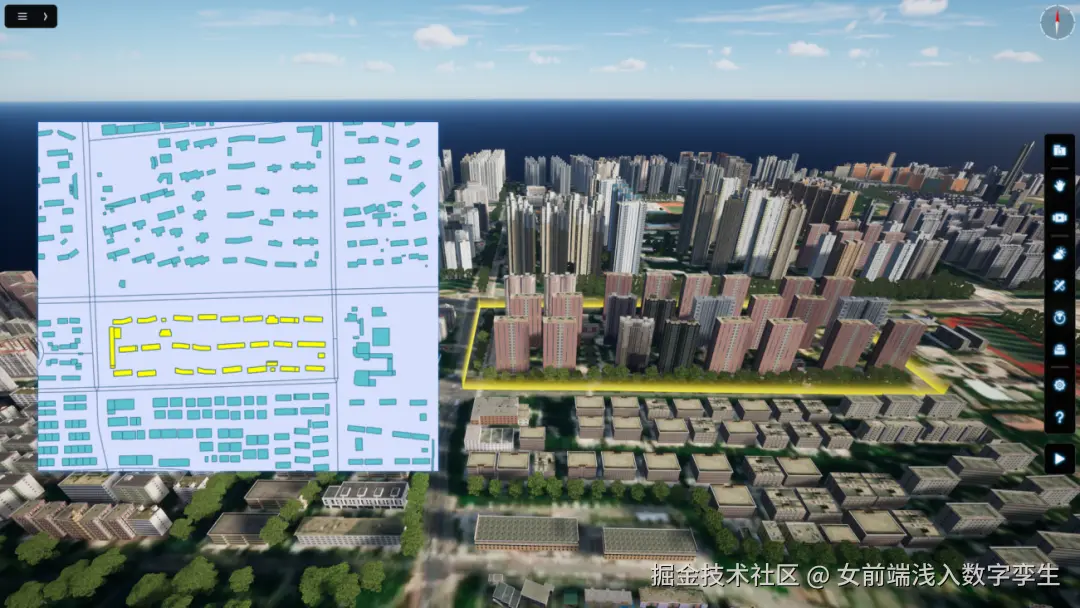

2. 分块处理：利用地块数据对建筑进行划分。使得同一地块内的建筑在轮廓、颜色和高度等属性上高度一致，增强视觉和分析一致性；
3. 颜色一致：提取 DOM 数据中的建筑顶视图，并应用于 cim2 建筑模型，确保模型屋顶颜色与现实世界一致，提高真实性；
4. 支持格式：将匹配好的 xml 模型数据转换为 3DT、3D Tiles、I3S、S3M 等多种三维切片格式，增强数据的兼容性和适用性；

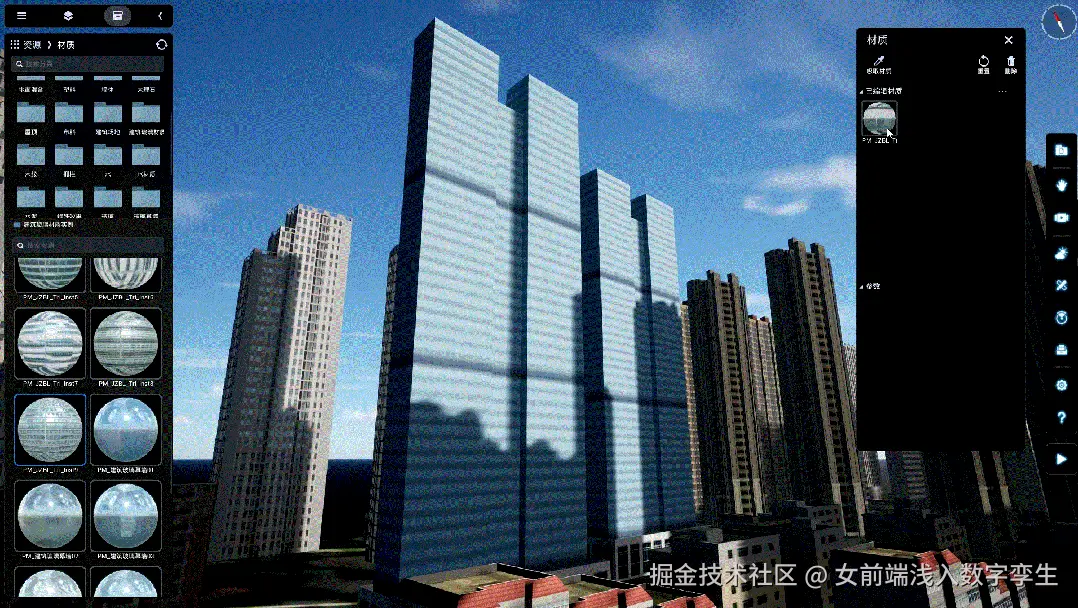

5. 可编辑性： 在飞渡 DTS Explorer 场景搭建工具中对转换后的模型进行美化，提升视觉效果和用户体验；6. 可分析性： 根据建筑 shp 的唯一字段绑定属性信息，实现建筑属性的挂接和深入分析，增加模型的实用价值。
结尾
如果您对生成带贴图纹理的 cim2 建筑模型感兴趣，欢迎后台私聊联系我~~~~
