全网最详Babylon.js入门教材(9)-雾、重力和物理引擎

avatar
SugarTurbos Club 成员

Q：Babylon.js是什么？🤔️

Babylon.js 是一个强大的、开源的、基于 WebGL和 WebGPU的 3D引擎，用于在网页上创建和渲染 3D图形。它提供了一套丰富的 API和功能，包括物理引擎、粒子系统、骨骼动画、碰撞检测、光照和阴影等，可以帮助开发者快速创建复杂的 3D场景和交互。

Q：我为什么要写该系列的教材? 🤔️

因为公司业务的需要因而要在项目中使用到 Babylon.js，虽然官方的文档看起来覆盖面都挺全，且 playgroud 上的案例也都比较多，但一些具体的 API 或者功能属性也都没有特别多详细的介绍，包括很多使用方式的很多坑都得自己去源码中或者论坛上找。在将其琢磨完之后, 决定写一系列关于它的教材来帮助更多 babylon.js的使用者或者是期于学习 Web 3D的开发者。同时也是自己对其的一种巩固。

Babylon.js中的雾、重力和物理引擎

在上一章节我们深入理解了天空盒，它解决的是如何让环境在视觉上更趋近于真实世界，除此之外，真实世界中还有很多其它的现象和特性，如雾、重力、弹力、物体与物体碰撞后的效果等等。这一章节就让我们来看看如何用 Babylon.js 将它们给表现出来。

clearColor 背景颜色

在介绍那些有意思的特性之前，先来看一个场景中简单的属性，clearColor。

类型：BABYLON.Color4

它是用来改变场景的背景色，也就是我们在创建一个 Scene时候经常看到默认的那个紫色背景（默认值为 new Color4(0.2, 0.2, 0.3, 1.0)）。

要修改这个背景色用 clearColor即可：

var scene = new BABYLON.Scene(engine);
scene.clearColor = new BABYLON.Color4(1, 1, 0, 1); // 设置为黄色

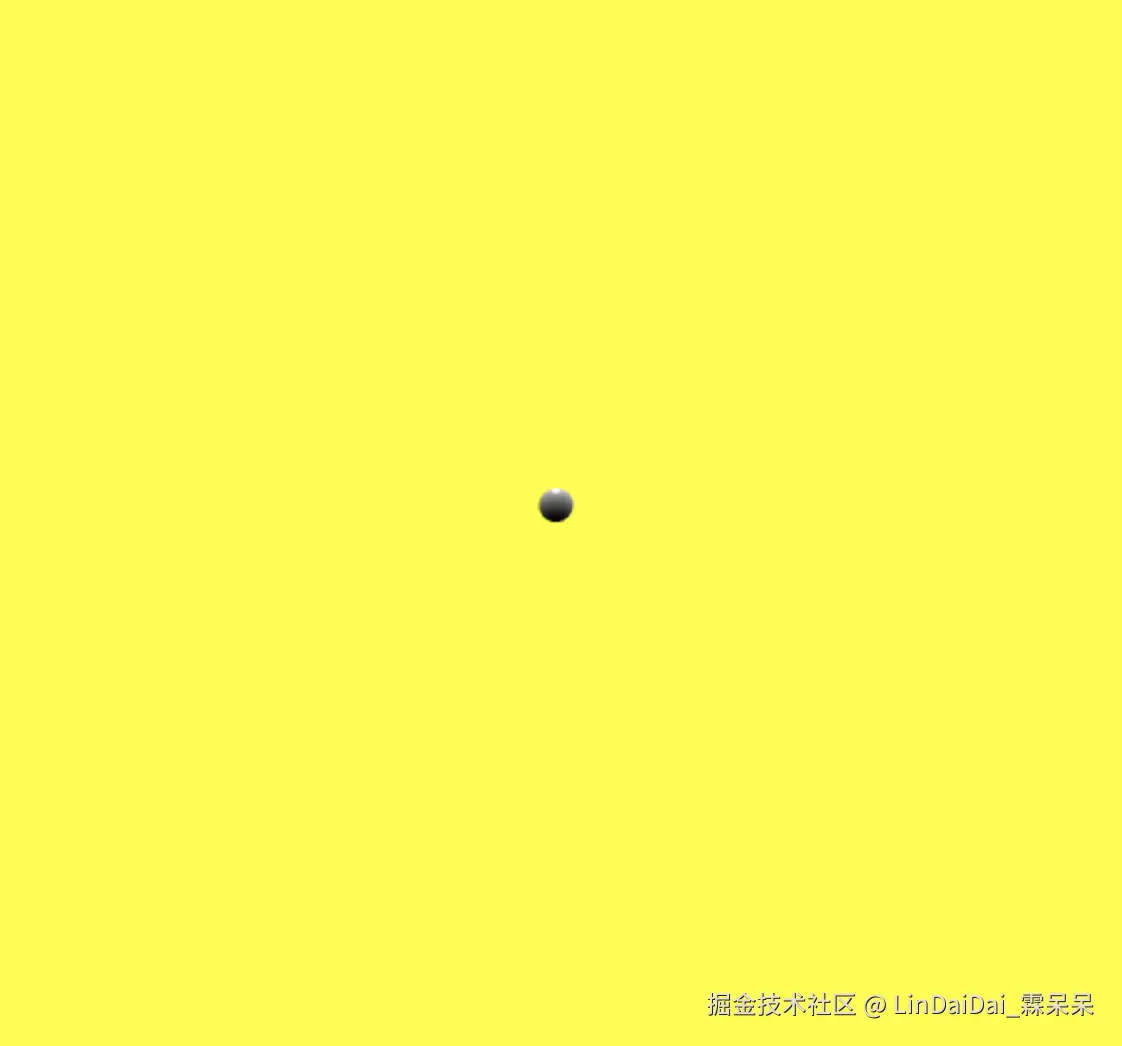

效果如下：

在线预览地址：playground.babylonjs.com/#UU7RQ#4174

fogMode 场景雾

在实际开发中，你可能还需要雾的效果，用来模拟阴天，雨天，或者一些阴暗潮湿的环境，这时候可以试试场景雾模式。（这一块官网上说得其实还行，我再补充一些属性的用法。官网：doc.babylonjs.com/features/fe…）

fogMode

要产生雾气，首先要先设置 scene的 fogMode属性。它是一个枚举值，有以下几种：

  • BABYLON.Scene.FOGMODE_EXP - 雾密度遵循指数函数。
  • BABYLON.Scene.FOGMODE_EXP2 - 与上面相同但更快。
  • BABYLON.Scene.FOGMODE_LINEAR - 雾密度遵循线性函数。
  • BABYLON.Scene.FOGMODE_NONE - 默认值，雾被禁用。

fogDensity 密度

设置不同的值有不同的显示效果。其中如何设置为 Scene.FOGMODE_EXP和 Scene.FOGMODE_EXP2的话，还可以设置密度 fogDensity：

scene.fogDensity = 0.2;

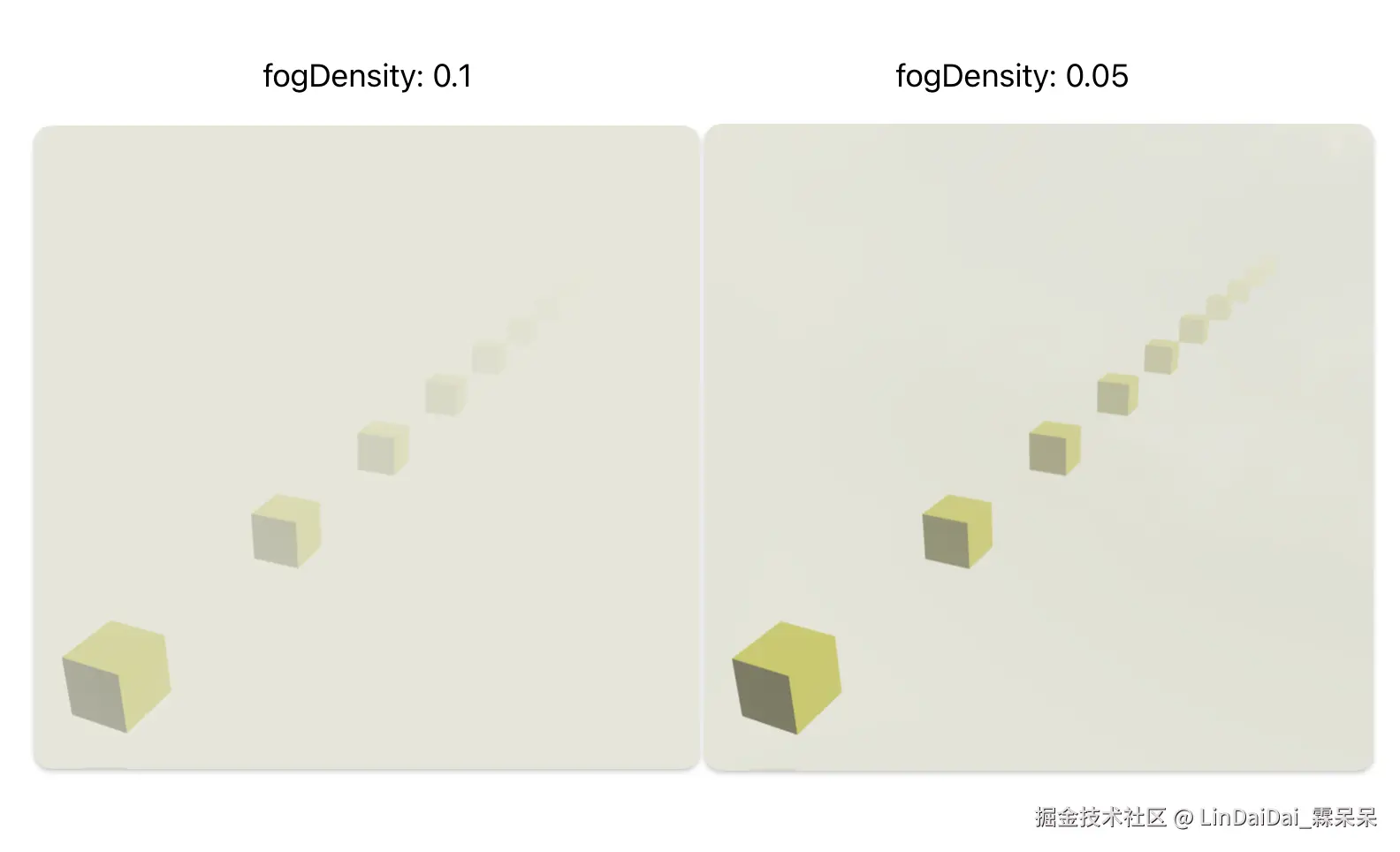

fogDensity的默认值为 0.1，你可以根据实际需求调节。下面来看一组对比：

在线查看地址：playground.babylonjs.com/#7G0IQW#333

fogStart/fogEnd

另外如果你设置雾模式为 Scene.FOGMODE_LINEAR线性函数模式的话，还可以调整雾的开始和结束位置。

使用：

scene.fogStart = 20.0;
scene.fogEnd = 60.0;

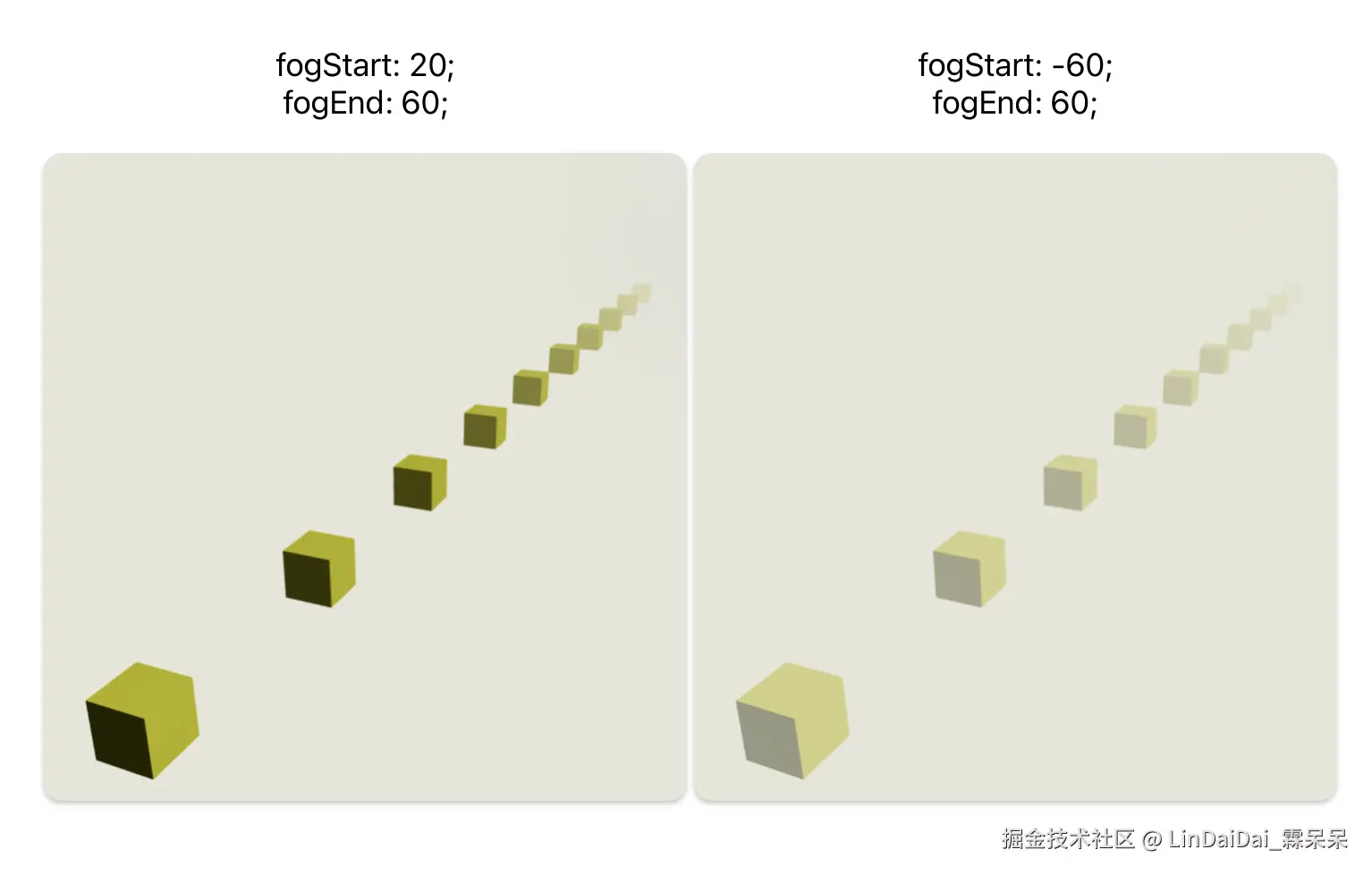

案例对比：

在线查看地址：playground.babylonjs.com/#7G0IQW#334

fogColor 雾颜色

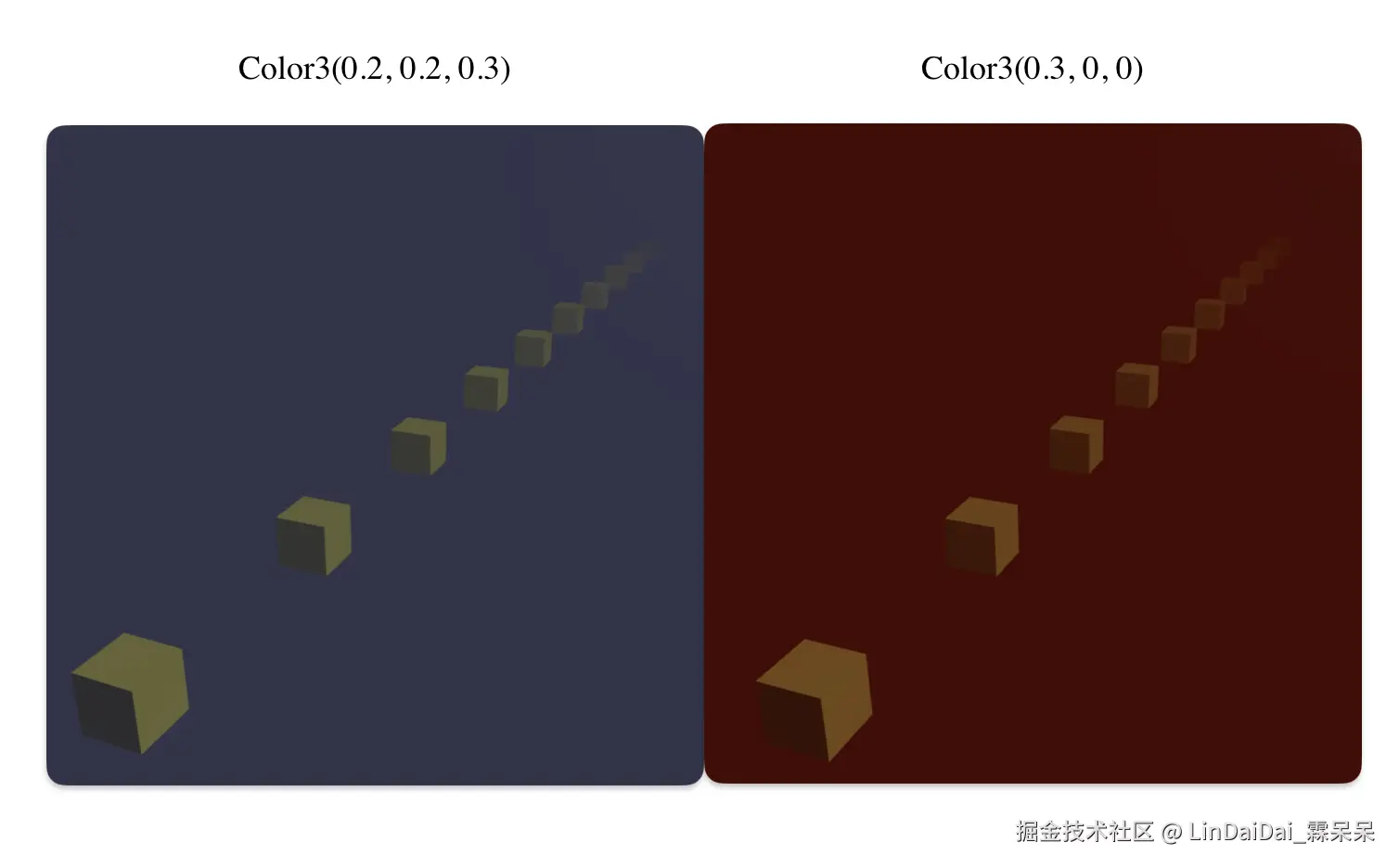

最后，所有的雾模式你都可以调整雾的颜色 fogColor，官方默认的颜色为：new BABYLON.Color3(0.2, 0.2, 0.3)。如果你调整为血红色(new BABYLON.Color3(0.3, 0, 0))，对比效果为：

在线案例地址：playground.babylonjs.com/#7G0IQW#335

gravity 场景重力

说到构建真实的世界，怎么能少了重力呢？在 Babylon.js 中要拥有重力的效果非常简单，只需要这么几步：

  • 在场景中引入并启用物理引擎
  • 给要拥有重力效果的 mesh构造一个物理体

在此，我们简单的举一个小例子以展示怎么使用重力，要实现的效果如下所示，小球掉落下来碰到地板能进行回弹：

物理引擎

在实现重力功能前，我们先来了解一下物理引擎是个什么概念，因为要有重力的效果还得依赖它。

首先，物理引擎也是一种软件库或框架，用于模拟现实世界中的物理现象，如重力、碰撞、摩擦、弹性等。它通过数学模型和算法来实现这些模拟，使得虚拟环境中的物体行为更加真实。

主要应用场景：就像是刚体动力学（模拟刚体，如盒子、球体）的运动和碰撞；软体动力学（模拟软体，如布料、果冻）的变形和运动；流体动力学（模拟液体和气体的流动）；还有就是碰撞检测等功能。

所以可以看到，3D渲染引擎它更侧重的是创建、渲染和管理三维图形场景，而物理引擎主要是负责模拟现实世界中的物理现象。

那有人可能会问了，“模拟现实世界中的物理现象”本身也是属于构建三维世界中的一部分呀，那为什么3D引擎中没有包含这一部分，而是要额外引入呢？

这也是有几个原因的，首先，咱看看物理引擎做的都是啥事？模拟刚体，模拟液体/气体，做碰撞检测，这些功能哪个不是要使用复杂的数学模型和算法，所以从专业化的角度来说，专业的事就交给专业的引擎去做，保证每个引擎都能在其领域做到最好，你物理引擎就专心搞物理相关的，我3D引擎就搞好渲染和管理。

其次，从模块化的角度来说，也是无形之中提高了渲染引擎的灵活性和可维护性，物理这一块被单独抽离出来了，我可以随时更换不同的物理引擎，不同项目可能有不同需求，可以让开发者选择最适合当前需求的工具。

再还有就是性能优化和资源管理上，3D引擎和物理引擎各自管理不同类型的数据（如顶点缓冲区 vs 刚体数据），分开处理有助于更高效地管理这些资源。

物理引擎的种类

目前，有很多物理引擎可以供开发者使用，有的免费开源的，有的是商业化的。不同物理引擎之间还是有一些区别的，主要体现在：功能特性、性能优化、平台支持、易用性、集成度等上面。

例如，Bullet Physics就是一个开源的引擎库，它支持刚体动力学、软体模拟等，但是不专注于流体模拟，可以通过扩展实现基本效果。同时也支持 Windows、Linux、MacOS等多平台。

而PhysX是由 NVIDIA开发和维护的，提供高精度的刚体/软体模拟，适合复杂场景。因为它专为 GPU 加速优化，特别是在 NVIDIA显卡上表现出色。像一些高端游戏、电影特效等用的比较多。

还有就是 Havok Physics，它虽然也是商业化产品，但提供了免费的版本。功能也比较丰富，刚体、软体、流体都支持。一些 3A游戏中经常会使用到。

当然对于前端开发来说，可能还听过 cannon.js、ammo.js，这些也是功能比较全面，轻量化的引擎库。

总结来说，不同物理引擎在功能特性、性能优化、平台支持、易用性及社区文档方面均存在显著差异 ，看你实际的开发需求咯。

Babylon.js 中引入物理引擎

在 Babylon.js 中使用物理引擎，是通过插件的方式。而关于使用物理引擎这块 Babylon.js 中是有两种版本的：V1和V2。比较新的就是 V2了，官网也推荐用它。至于更换的原因有一篇文章里细说了，感兴趣的可以移步：babylonjs.medium.com/physics-v2-…。总结来说就是新版性能更好了，速度大概提升了 10 到 20 倍，也解决了很多历史遗留问题。

在 V2中，提供了一个 Havok的物理引擎插件，开发者要使用的话，需要额外引入进来。

1、cdn 远程加载

<script src="https://cdn.babylonjs.com/havok/HavokPhysics_umd.js"></script>

2、npm 包

npm i @babylonjs/havok

// or
pnpm i @babylonjs/havok

npm 包引入：

import HavokPhysics from '@babylonjs/havok';

然后在初始化场景的时候，启用物理引擎：

var scene = new BABYLON.Scene(engine);
// 定义重力向量
var gravityVector = new BABYLON.Vector3(0, -9.81, 0);
// 初始化 havok 插件
var physicsPlugin = new BABYLON.HavokPlugin();
// 启动物理引擎
scene.enablePhysics(gravityVector, physicsPlugin);

可以看到，scene.enablePhysics方法有两个参数：

  • gavityVector，可选，类型是 Vector3，表示场景中的重力向量，通常设置为 (0, -9.81, 0) 以模拟地球上的重力，默认值也是这么多。
  • plugin，第二个参数就是物理引擎插件的实例了，也是可选的。

OK，完成以上步骤之后，我们就完成了第一步：在场景中引入并启用物理引擎。

下面，我们再来定义一个地板，还有一个悬浮在上面的小球：

var sphere = BABYLON.MeshBuilder.CreateSphere("sphere", {diameter: 2, segments: 32}, scene);
// 让小球在地板上面，且离地板还有一些距离
sphere.position.y = 4;

var ground = BABYLON.MeshBuilder.CreateGround("ground", {width: 10, height: 10}, scene);

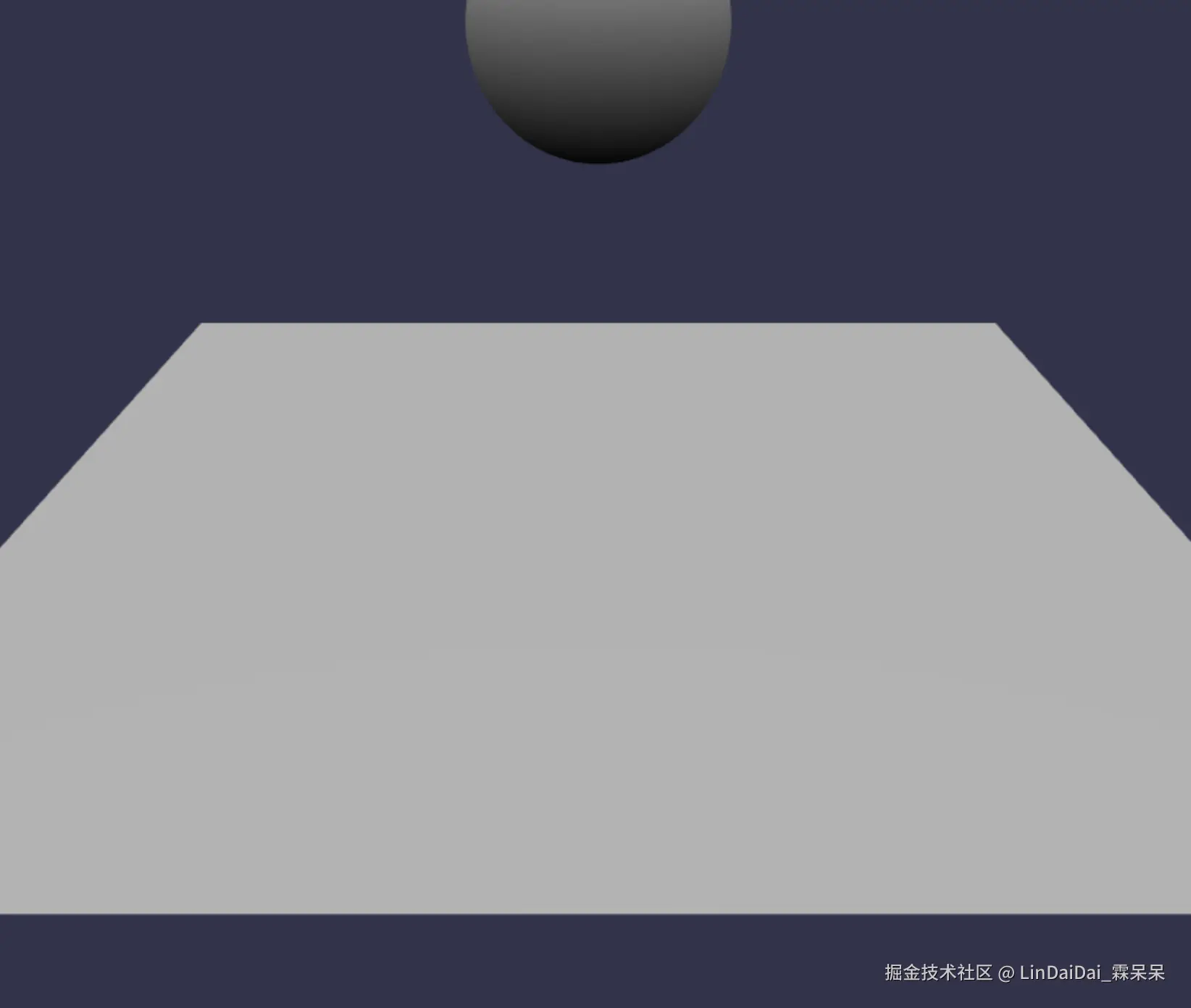

效果：

可以看到，这会其实是没什么重力的效果的，小球依旧在指定的位置上，并不会像真实世界中一样掉下来。

这时候，要想实现我们要的效果，还需要额外指定哪些东西具有物理特性，指定的方式就是使用 BABYLON.PhysicsAggregate()，同时还可以指定 mass(质量)、restitution(回弹系数/碰撞系数)，如下代码所示，我们指定小球和地板：

var sphereAggregate = new BABYLON.PhysicsAggregate(
  sphere,
  BABYLON.PhysicsShapeType.SPHERE,
  { mass: 1, restitution:0.75},
  scene
);

var groundAggregate = new BABYLON.PhysicsAggregate(
  ground,
  BABYLON.PhysicsShapeType.BOX,
  { mass: 0 },
  scene
);

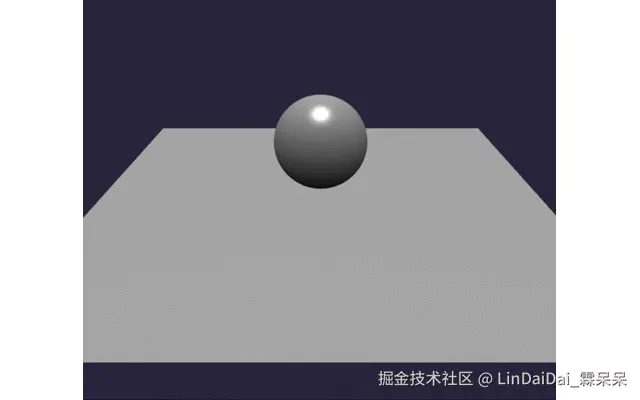

现在，就是我们想要的效果了：

在线预览地址：playground.babylonjs.com/#Z8HTUN#1

至于上面的代码，看不懂没关系，我们接下来来详细讲解下。

PhysicsAggregate

PhysicsAggregat从命名上看，是用来创建一个带有物理特性的聚集体，实际上，它就是 Babylon.js 中用于简化物理对象创建和管理的一个类。它将物理引擎的复杂配置封装在一个简单的接口中，使得开发者可以更方便地为场景中的对象添加物理属性。

从现实世界的角度来看，物理特性就包括：物体的质量、摩擦力、弹性系数、还有这个物体的形状等等。而这些都是要通过 PhysicsAggregat来定义的，一起来看下它的语法：

new BABYLON.PhysicsAggregate(mesh, type, options, scene, plugin);

参数：

  • mesh：需要应用物理属性的网格对象
  • type：类型是一个 number的枚举值，表示物体类型，枚举值有：
    • BABYLON.PhysicsShapeType.BOX: 盒子形状
    • BABYLON.PhysicsShapeType.SPHERE: 球体形状
    • BABYLON.PhysicsShapeType.CAPSULE: 胶囊形状
    • BABYLON.PhysicsShapeType.CONE: 圆锥形状
    • BABYLON.PhysicsShapeType.CYLINDER: 圆柱形状
    • BABYLON.PhysicsShapeType.MESH: 网格形状（适用于复杂几何体）
    • BABYLON.PhysicsShapeType.CONVEX_HULL: 凸包形状
  • options：包含物理属性配置的选项对象。常见选项包括：
    • mass (number): 质量，默认为0（静态物体）。
    • friction (number): 摩擦系数。
    • restitution (number): 弹性系数。
    • impostorSize (Vector3): 用于定义盒子、球体等基本形状的大小。

最后两个参数 scene和 plugin就不说了，都是可选项，不填写的话就使用默认的。

稍微要注意的就是第二个参数，物体类型。因为涉及到碰撞检测等等，所以 Babylon.js肯定是得知道物体的几何形状，稍微基础一些的形状，用 BOX、SPHERE等也许就可以搞定了，但对于一些复杂的几何形状或者复杂的模型，就得用到 PhysicsShapeType.MESH和 PhysicsShapeType.CONVEX_HULL了。

PhysicsShapeType.MESH 和 PhysicsShapeType.CONVEX_HULL

这两个是两种不同的物理形状类型，不同点主要表现是在应用场景和性能上。

PhysicsShapeType.MESH，我们称之为网格形状，它会使用模型的实际几何形状进行碰撞检测。“实际几何形状”也就意味着它得很精确，每个顶点和面都要参与计算。这也就是导致了它的应用场景特别适合需要高精度碰撞检测，但不需要频繁移动或旋转的静态对象。比如地形、建筑物等。

另一个 PhysicsShapeType.CONVEX_HULL，我们称之为凸包形状，它是使用所有顶点的最小凸面体进行碰撞检测，是一个近视模型，计算效率很高，性能更好，精度虽然对比 PhysicsShapeType.MESH来说不高，但通常来说是可以满足大多数应用需求的。所以它比较适合哪些需要频繁移动或旋转，又对性能有要求的动态对象，例如角色、车辆等等。

结合它俩各自的特性上，在游戏开发中，大多数情况下会选择 CONVEX_HULL 来平衡性能和精度。在一些特殊应用中，如科学仿真，需要极高精度时才会选择 MESH。

PhysicsViewer 查看碰撞检测时的形状

在实际开发时候，我们可能需要把物体开启物理特性时的形状给显示出来，这样好方便我们做一些物理碰撞检测的调试。

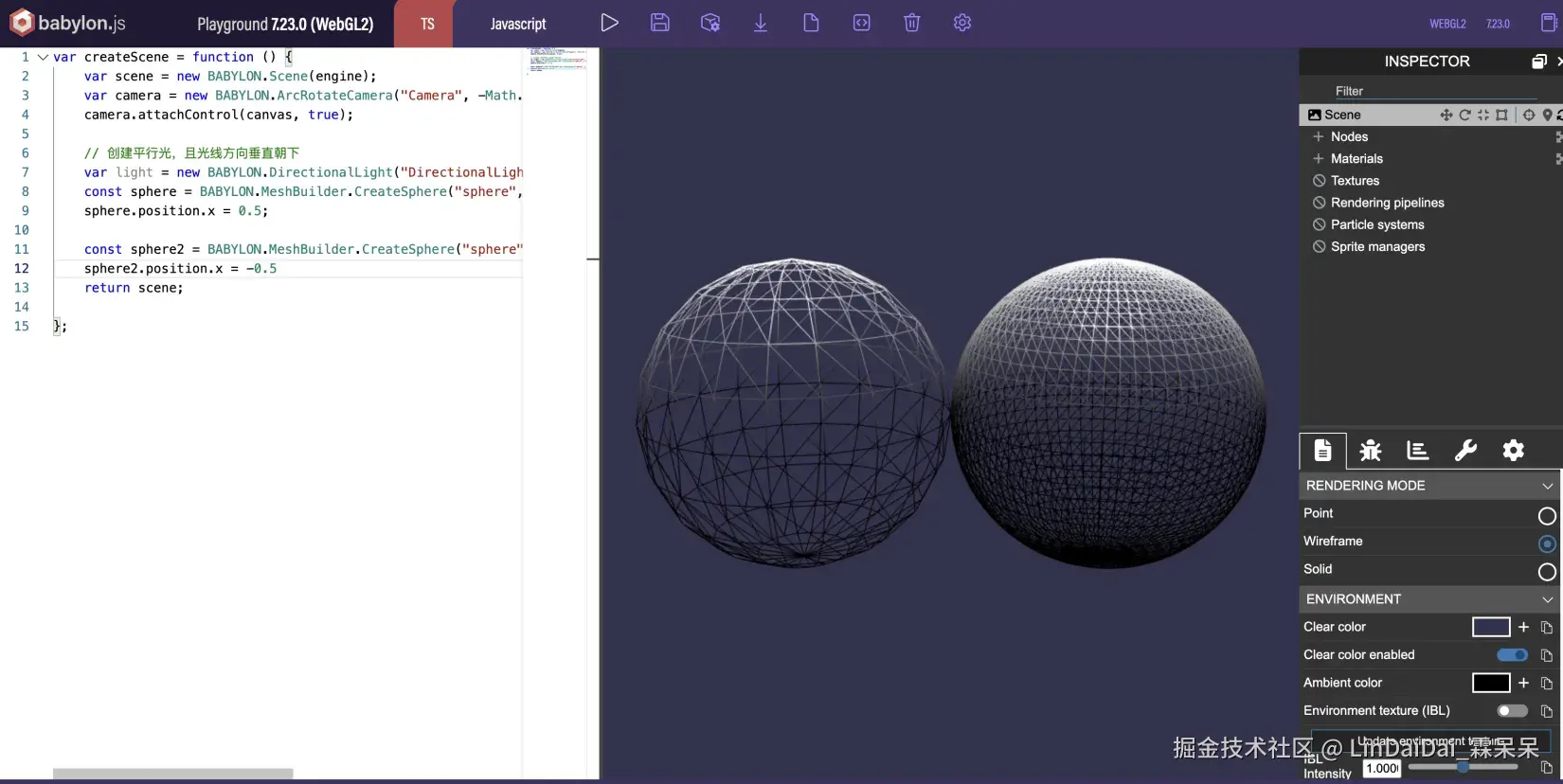

有点类似于我们在第二章节插入几何体的时候，查看几何体的网格一样。我们知道，查看网格可以通过inspector把场景设置为 Wireframe 模式来查看：

而碰撞检测时的形状就并不一定是网格的形状了。

例如，有一个物体明明是 Box，但我可以给它设置成另一个球的形状：

// 创建一个球
var mesh = BABYLON.MeshBuilder.CreateSphere("sphere", {diameter: 2, segments: 32}, scene);

// 创建一个立方体
var mesh2 = BABYLON.MeshBuilder.CreateBox("mesh2", {width: 2, height: 2, depth: 2});

// 给球设置物理特性
new BABYLON.PhysicsAggregate(
  mesh,
  BABYLON.PhysicsShapeType.SPHERE,
  { mass: 1 },
  scene
);
// 立方体创建物理特性时，复用球的形状
new BABYLON.PhysicsAggregate(
  mesh2,
  mesh.physicsBody.shape,
  { mass: 1 },
  scene
);

有了以上代码还看不出啥，这时候我们可以利用 BABYLON.PhysicsViewer来查看一下各自的形状是什么：

var viewer = new BABYLON.PhysicsViewer();
scene.meshes.forEach((mesh) => {
    if (mesh.physicsBody) {
        viewer.showBody(mesh.physicsBody);
    }
});

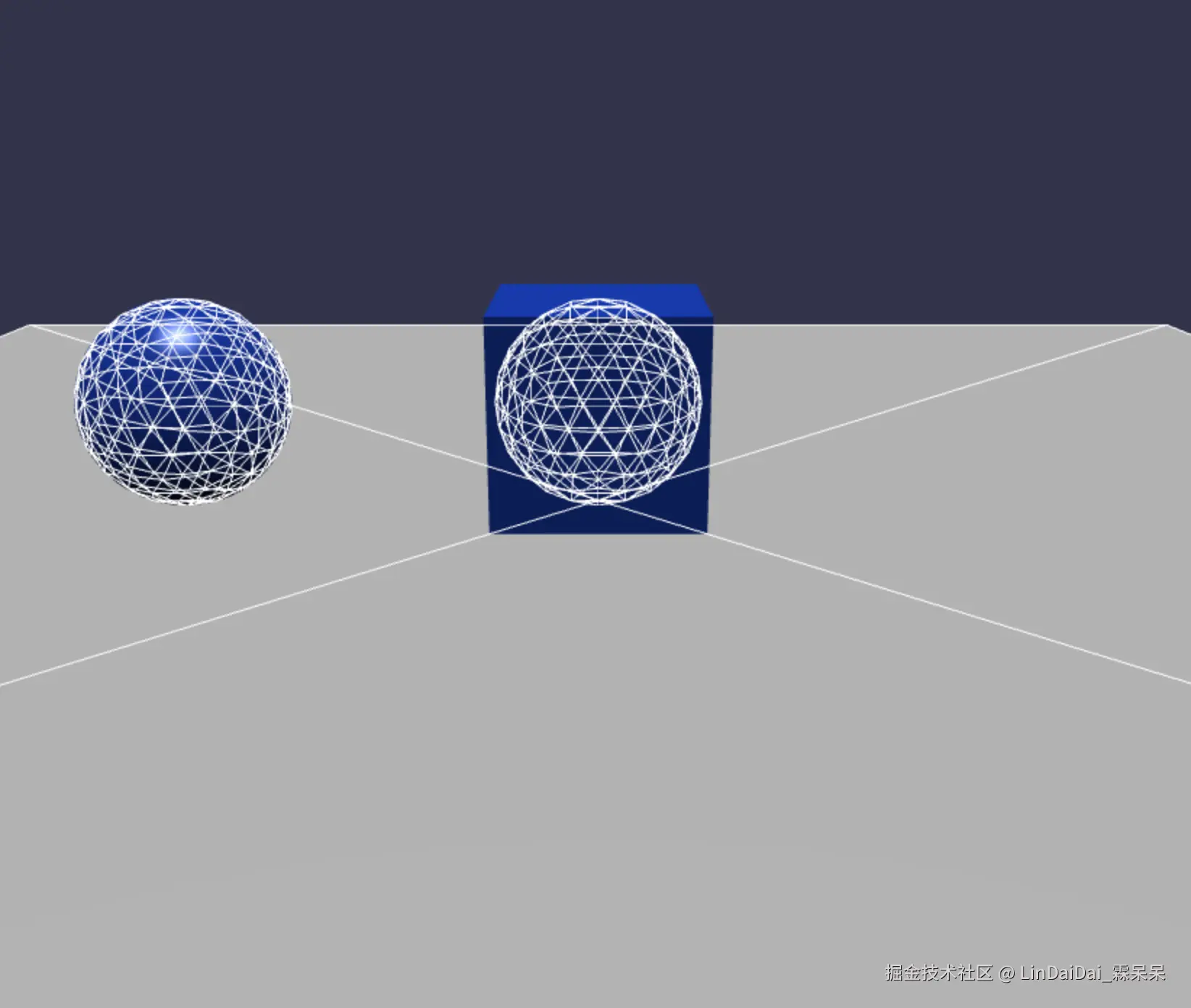

效果如下：

在线查看地址：playground.babylonjs.com/#4Y813L#1

上图中白色的网格就是物体在进行碰撞检测时的网格了。可以看到左边的球，形状和球基本是吻合的，但是右边的立方体由于复用了球的形状，所以它最终在进行碰撞检测的时候会以球的形状去做。

OK，使用 PhysicsViewer可以让我们的开发和调试更加方便，非常棒。

后语

知识无价，支持原创！这篇文章主要向大家介绍如何在 Babylon.js 中使用雾模式，实现重力的效果，还说了物理引擎是什么，以及怎么使用。

喜欢霖呆呆的小伙伴还希望可以关注霖呆呆的公众号 LinDaiDai

我会不定时的更新一些前端方面的知识内容以及自己的原创文章🎉。

你的鼓励就是我持续创作的主要动力 😊。
