Vertx实现一个通用的MqttServer

小小_飞侠
933 阅读4分钟

mqtt协议介绍

简介

MQTT（Message Queuing Telemetry Transport，消息队列遥测传输协议），是一种基于发布/订阅范式的“轻量级”消息协议，由 IBM 发布。

IoT 设备要运作，就必须连接到互联网，设备才能相互协作，以及与后端服务协同工作。而互联网的基础网络协议是 TCP/IP，MQTT 协议是基于 TCP/IP 协议栈而构建的，因此它已经慢慢的已经成为了 IoT 通讯的标准。

优点：代码量少，开销低，带宽占用小，即时通讯协议。

Mqtt协议格式

  • 固定报头（Fixed Header） ：

    • 1字节：控制字段（Control Packet Type、Flags等）。
    • 1字节：剩余长度（Remaining Length），表示后续可变报头和负载的字节数。前7位用于保存长度，后一部用做标识。当最后一位为 1时，表示长度不足，需要使用二个字节继续保存。

  • 可变报头（Variable Header） ：

    • 根据不同的消息类型（如CONNECT、PUBLISH、SUBSCRIBE等），可变报头的内容和格式会有所不同。例如：

      • CONNECT：包含协议名称、版本号、连接标志、保持时间等。
      • PUBLISH：包含主题名、消息标识符（可选）等。
      • SUBSCRIBE：包含主题订阅请求的相关信息。

  • 负载（Payload） ：

    • 消息的实际内容，长度可变，取决于具体的应用。

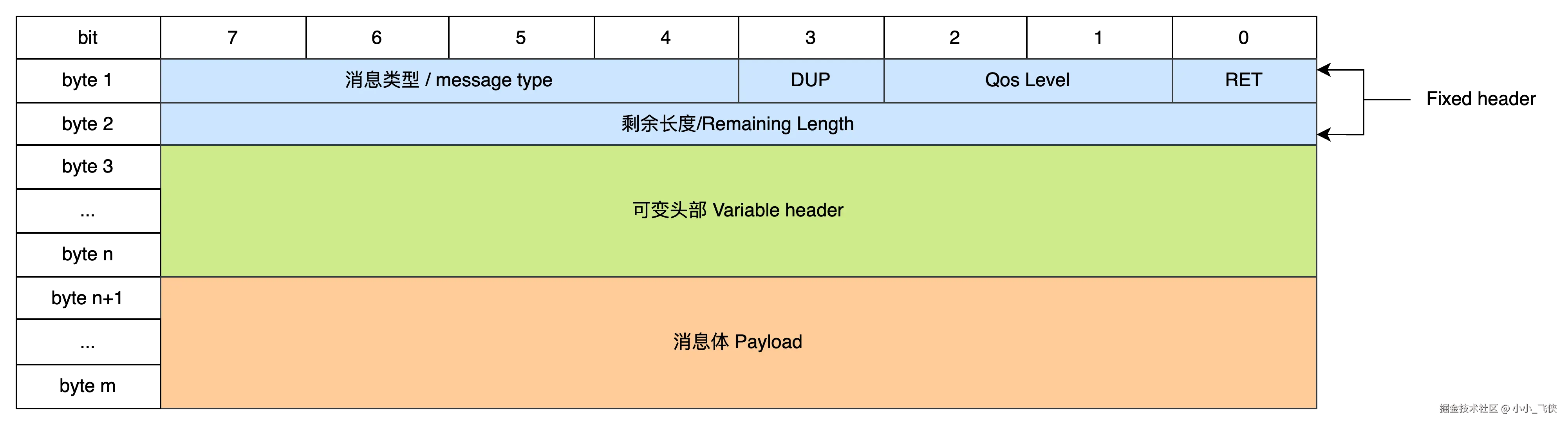

整体MQTT的消息格式如下图所示


 mqtt更多协议介绍：
github.com/mcxiaoke/mq…
mcxiaoke.gitbooks.io/mqtt-cn/con…

vertx介绍

Vert.x是Eclipse基金会下面的一个开源项目，Vert.x的基本定位是一个事件驱动的编程框架，通过Vert.x使用者可以用相对低的成本就享受到NIO带来的高性能。netty是Vert.x底层使用的通讯组件，Vert.x为了最大限度的降低使用门槛，刻意屏蔽掉了许多底层netty相关的细节，比如ByteBuf、引用计数等等。

vertx官网:vertx.io/docs/

Mqtt Server

mqtt server通过spi发现的方式加载启动，启动过程中的参数通过读取配置文件和环境变量的设置来赋值，随后判断是否需要启动服务，变量包含：服务是否启动，启动服务的端口，是否需要鉴权等。

引入maven依赖

<dependency>
    <groupId>io.vertx</groupId>
    <artifactId>vertx-mqtt</artifactId>
    <version>${vertx.version}</version>
</dependency>

spi接口定义

ToolBox是内部封装的工具类，方便后续服务调用，包含redis，mq，环境变量等引用。toolbox不在这里展开了。

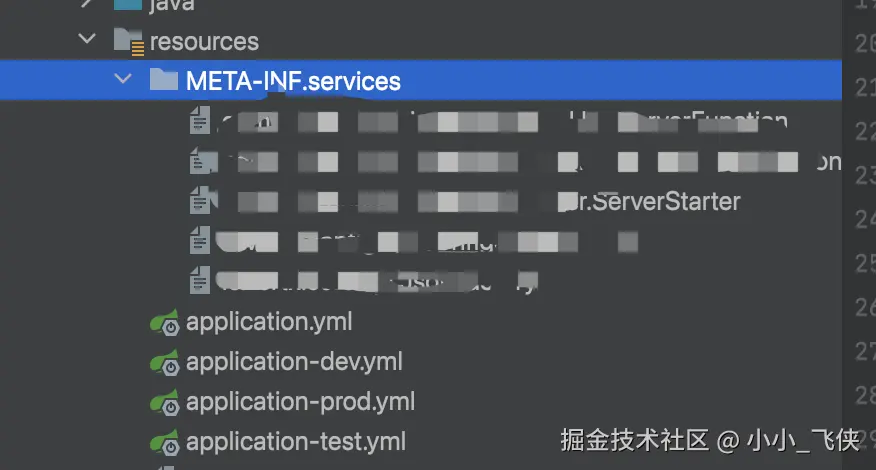

spi服务的自动发现只需要在resource文件夹下面添加META-INF.service文件夹，然后在根据接口的全限定类名创建文件，在把实现类的全限定类名写到里面就可以了。

public interface ServerStarter {

    void init(ToolBox toolBox);

    Future<Void> run();
}

public void loadServer(){
    List<ServerStarter> servers = new ArrayList<>();
    ServiceLoader.load(ServerStarter.class).forEach(servers::add);
    for (ServerStarter s : servers) {
        s.init(tb);
    }
}


MqttServer

这里的配置可以从环境变量中读取，也可以自定义配置文件读取到config中在上下文中直接获取，这里不在这里展开说了。


import io.vertx.core.Future;
import io.vertx.core.json.JsonObject;
import io.vertx.mqtt.MqttAuth;
import io.vertx.mqtt.MqttEndpoint;
import io.vertx.mqtt.MqttServer;
import lombok.extern.slf4j.Slf4j;

/**
 * @author yan
 * @since 2024-10-22
 */
@Slf4j
public class EmsMqttServer implements ServerStarter {

    private ToolBox toolBox;

    // 服务是否启动
    private boolean enable;
    // 服务端口
    private Integer port;
    // 是否需要鉴权
    private boolean auth;

    // 鉴权处理器
    private final MqttAuthHandler mqttAuthHandler;

    // 发布消息处理器
    private final PublicHandler publicHandler;

    // 订阅消息处理器
    private final SubscribeHandler subscribeHandler;

    // 取消订阅处理器
    private final UnsubscribeHandler unsubscribeHandler;

    public EmsMqttServer() {
        this.mqttAuthHandler = new MqttAuthHandler();
        this.publicHandler = new PublicHandler();
        this.subscribeHandler = new SubscribeHandler();
        this.unsubscribeHandler = new UnsubscribeHandler();
    }

    @Override
    public void init(ToolBox toolBox) {
        this.toolBox = toolBox;
        JsonObject config = toolBox.configRetriever().getCachedConfig();
        JsonObject optionsConfig = config.getJsonObject("emsServer");
        this.enable = optionsConfig.getBoolean("enabled", true);
        if (enable) {
            port = optionsConfig.getInteger("port");
            auth = optionsConfig.getBoolean("auth");
        }
    }

    @Override
    public Future<Void> run() {
        if (!enable || port == null) {
            return Future.succeededFuture();
        }
        MqttServer mqttServer = MqttServer.create(toolBox.vertx());
        return mqttServer.endpointHandler(endpoint -> {
                    // shows main connect info
                    log.info("MQTT client [" + endpoint.clientIdentifier() + "] request to connect, clean session = " + endpoint.isCleanSession());

                    // 关闭连接
                    endpoint.closeHandler(h -> {
                        log.info("close");
                    });
                    handle(endpoint);
                })
                .listen(port)
                .onComplete(arr -> {
                    if (arr.failed()) {
                        log.error("mqtt server error! cause:", arr.cause());
                    }
                    MqttServer result = arr.result();
                    log.info("mqtt sever start, port:" + result.actualPort());
                }).mapEmpty();
    }


    private void handle(MqttEndpoint endpoint) {
        if (auth) {
            MqttAuth mqttAuth = endpoint.auth();
            if (mqttAuth == null) {
                log.error("miss auth info, connection close");
                endpoint.close();
                return;
            }

            if (endpoint.will() != null) {
                System.out.println("[will topic = " + endpoint.will().getWillTopic() +
                        " QoS = " + endpoint.will().getWillQos() + " isRetain = " + endpoint.will().isWillRetain() + "]");
            }

            mqttAuthHandler.handle(mqttAuth).onSuccess(v -> {
                endpoint.accept(true);
                endpoint.publishAutoAck(true);
                endpoint.subscriptionAutoAck(true);
                endpoint.subscribeHandler(subscribeHandler);
                endpoint.publishHandler(publicHandler);
                endpoint.unsubscribeHandler(unsubscribeHandler);
            }).onFailure(ar -> {
                log.error("auth error:", ar);
                endpoint.close();
            });
        } else {
            endpoint.publishAutoAck(true);
            endpoint.subscriptionAutoAck(true);
            endpoint.subscribeHandler(subscribeHandler);
            endpoint.publishHandler(publicHandler);
            endpoint.unsubscribeHandler(unsubscribeHandler);
        }
    }
}

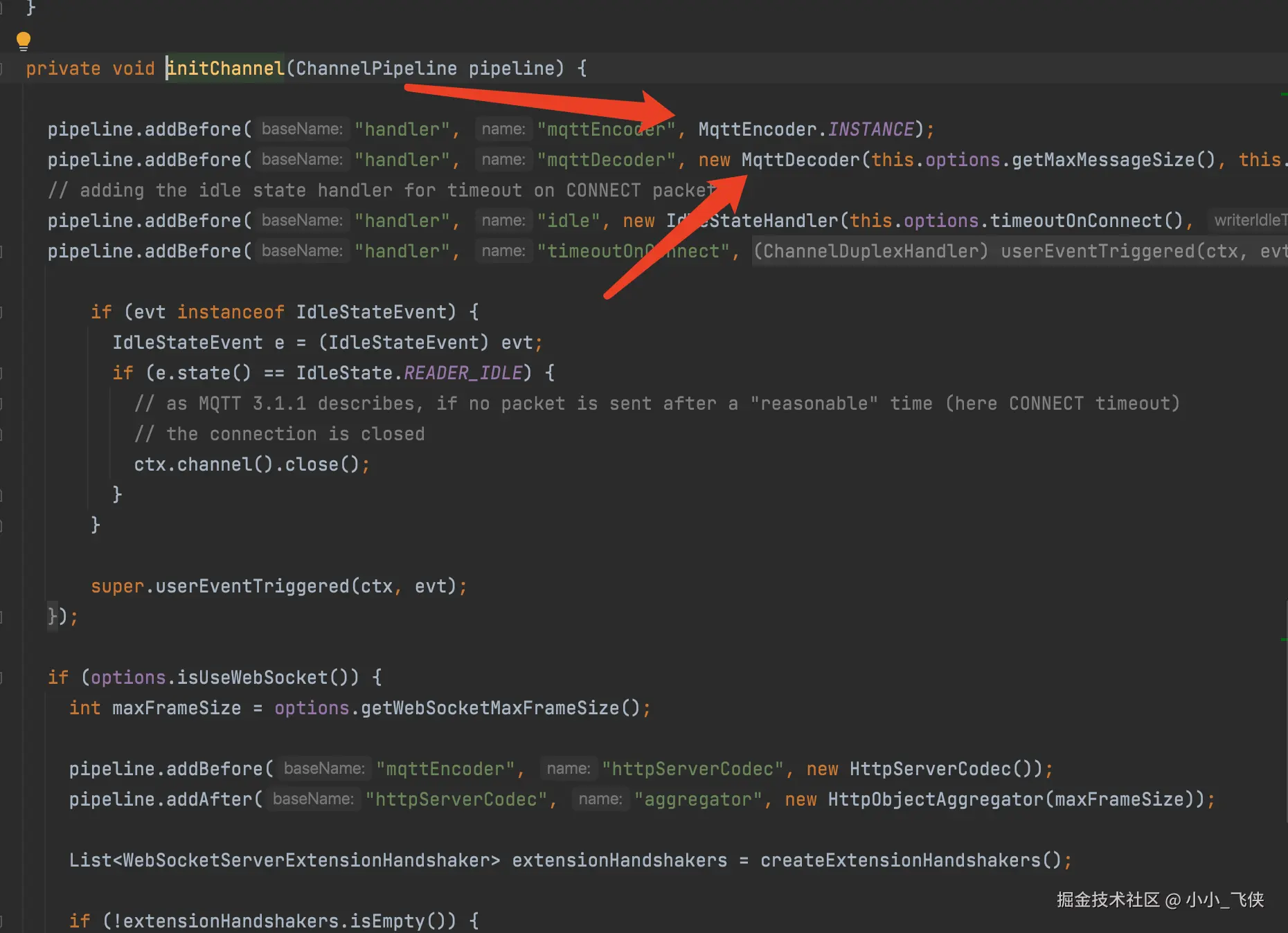

这里vertx的MqttServer其实做了很简单的封装，netty启动了一个tcp服务，然后再pileline加入的mqtt协议的编解码处理器，处理成mqttmessage，vertx在此基础上做了一层很薄的封装，大部分编解码的工作netty自带的mqtt编解码处理器已经处理好了。

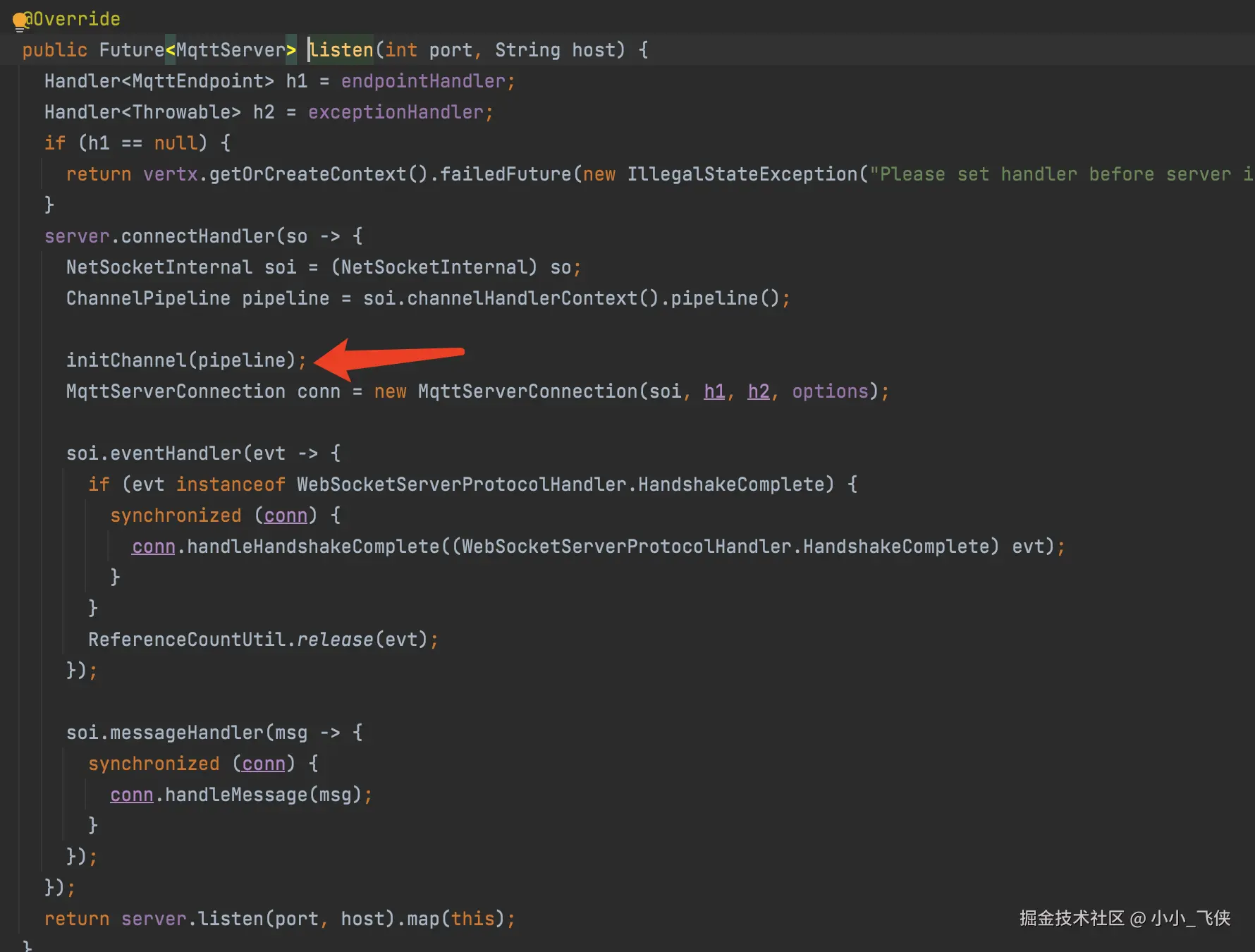

跟进去MqttServer.create()方法，找到listen方法



MqttAuthHandler

这里处理鉴权的逻辑，返回鉴权结果

/**
 * @author yan
 * @since 2024-10-22
 */
@Slf4j
public class MqttAuthHandler {

    public Future<Void> handle(MqttAuth event) {
        log.info("username:" + event.getUsername() + ", password:" + event.getPassword());
        // 这里些鉴权的逻辑，返回鉴权结果
        return Future.failedFuture("auth fail, wrong username or password");
    }
}

PublicHandler

client发布消息的时候触发的处理器

/**
 * @author yan
 * @since 2024-10-23
 */
@Slf4j
public class PublicHandler implements Handler<MqttPublishMessage> {
    @Override
    public void handle(MqttPublishMessage event) {
        String topic = event.topicName();
        byte[] bytes = event.payload().getBytes();
        String msg = new String(bytes);
        log.info("topic:" + topic + "\n msg:" + msg);
    }
}

SubscribeHandler

设备订阅的时候触发的处理器

/**
 * @author yan
 * @since 2024-10-23
 */
@Slf4j
public class SubscribeHandler implements Handler<MqttSubscribeMessage> {
    @Override
    public void handle(MqttSubscribeMessage event) {
        List<MqttTopicSubscription> topicSubscriptionList = event.topicSubscriptions();
        for (MqttTopicSubscription subscription : topicSubscriptionList) {
            log.info("subscribe topic:" + subscription.topicName() + ",Qos:" + subscription.qualityOfService().value());
        }
    }
}

UnsubscribeHandler

client取消订阅的时候触发的处理器

/**
 * @author yan
 * @since 2024-10-23
 */
@Slf4j
public class UnsubscribeHandler implements Handler<MqttUnsubscribeMessage> {
    @Override
    public void handle(MqttUnsubscribeMessage event) {
        for (String topic : event.topics()) {
            log.info("unsubscribe:" + topic);
        }
    }
}

总结

以上就是通过spi和vertx灵活实现一个或多个mqtt服务，并根据不同的事件做不同的处理。
