有些图形软件，其底层是以贝塞尔样条曲线为原始图形（primitives），也就说它就只支持渲染贝塞尔曲线，数据层的其他图形（比如圆）的表达，都需要转换为贝塞尔曲线来拟合（approximation）近似表达。

所以我们需要实现一些拟合算法。

本文讲解 用三阶贝塞尔曲线拟合圆、椭圆、任意圆弧 的算法实现。

先看看怎么拟合圆形。

一条三阶贝塞尔曲线是无法表达圆的，需要几条三阶贝塞尔进行光滑相连。

通常我们选择用 4 条 1/4 圆弧进行组合。

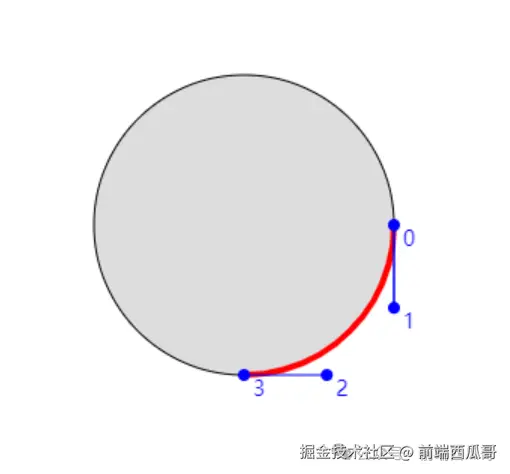

拟合 1/4 圆弧

所以我们问题转换为，如何 用一条三阶贝塞尔曲线拟合 1/4 圆弧。

我们发现一个规律。

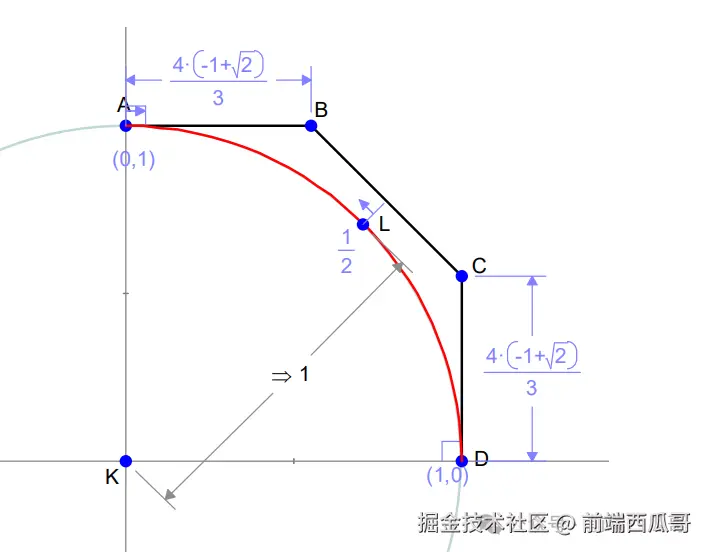

对于一个半径为 1 的圆，其 1/4 圆弧对应的三阶贝塞尔曲线的控制线（控制点到锚点的，下图中的线 AB）连线长度为：

(-4 + 4 * Math.sqrt(2)) / 3

计算出来的值为：

const k = 0.5522847498307936; // (-4 + 4 * Math.sqrt(2)) / 3

即，圆的半径 : 控制线长度 的比值为 0.5522847498307936。

关于这个魔法数怎么得到的，具体推导过程见后文，这里我们先记住有这么一个规律。

通过这个规律，加上控制点刚好都在锚点的垂直或水平方向上，就能很简单计算出 1/4 圆弧的三阶贝塞尔拟合。

const quarterCircleToCubic = (cx, cy, r) => {
  const l = k * r;

  const pathData = [];

  // 起点为正右方，方向为顺时针
  pathData.push(['M', cx + r, cy]);
  pathData.push(['C', cx + r, cy + l, cx + l, cy + r, cx, cy + r]);

  return pathData;
};

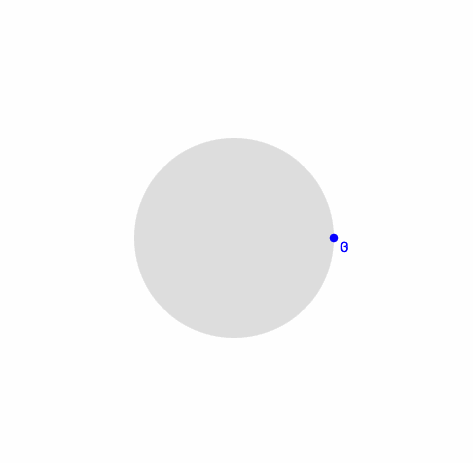

拟合圆

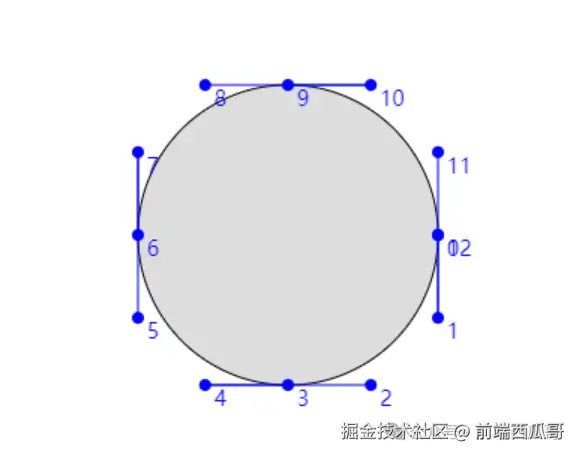

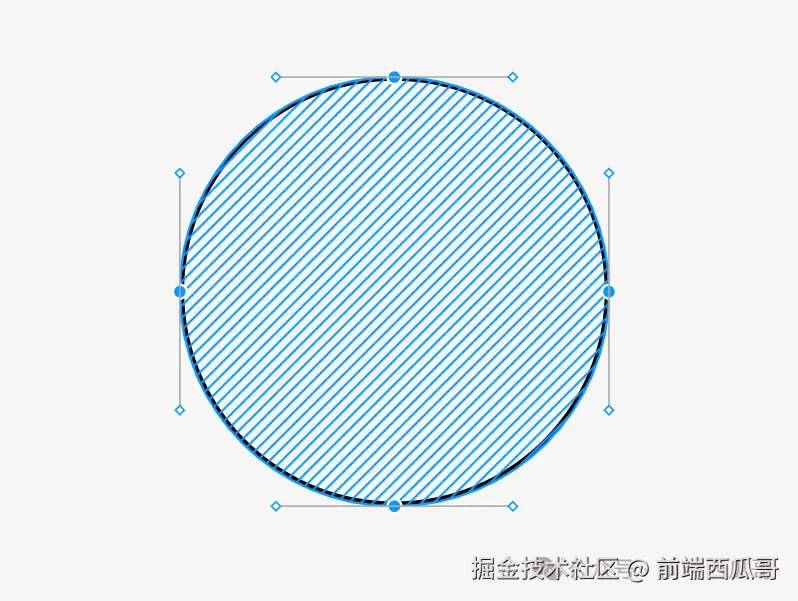

将这样的 4 个三阶贝塞尔曲线依次连接 ，就能得到一个圆了。

const circleToCubic = (cx, cy, r) => {
  const l = k * r;

  const pathData = [];

  // 起点为正右方，方向为顺时针
  pathData.push(['M', cx + r, cy]);
  pathData.push(['C', cx + r, cy + l, cx + l, cy + r, cx, cy + r]);
  pathData.push(['C', cx - l, cy + r, cx - r, cy + l, cx - r, cy]);
  pathData.push(['C', cx - r, cy - l, cx - l, cy - r, cx, cy - r]);
  pathData.push(['C', cx + l, cy - r, cx + r, cy - l, cx + r, cy]);
  pathData.push(['Z']);

  return pathData;
};

拟合椭圆

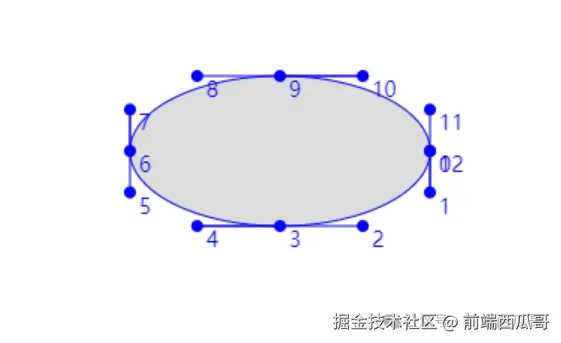

举一反三，椭圆拟合同理。

不同的地方在于 控制线的长度有两种，水平和垂直两个方向。

export const ellipseToCubic = (cx, cy, rx, ry) => {
  const lx = rx * k;
  const ly = ry * k;

  const pathData = [];

  // 起点为正右方，方向为顺时针
  pathData.push(['M', cx + rx, cy]);
  pathData.push(['C', cx + rx, cy + ly, cx + lx, cy + ry, cx, cy + ry]);
  pathData.push(['C', cx - lx, cy + ry, cx - rx, cy + ly, cx - rx, cy]);
  pathData.push(['C', cx - rx, cy - ly, cx - lx, cy - ry, cx, cy - ry]);
  pathData.push(['C', cx + lx, cy - ry, cx + rx, cy - ly, cx + rx, cy]);
  pathData.push(['Z']);

  return pathData;
};

拟合任意圆弧

1/4 圆弧是特殊情况，下面看看如何拟合 startAngle 和 endAngle 为任意值的圆弧。

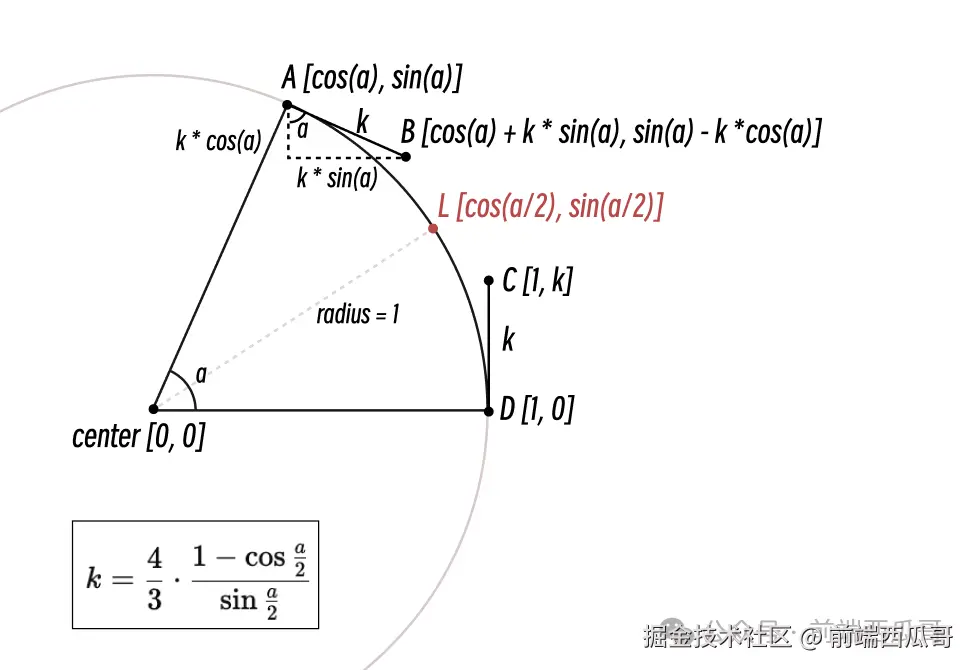

假设有一个半径为 1 的圆，我们对圆上的一段圆弧进行拟合，圆弧的一个端点 D 在 x 轴的 (1, 0) 上。

需要拟合的贝塞尔曲线是 自对称 的，所以它的两条控制线长度是相等的，将其记作 k。

圆弧扫过的角记作 a，则 A、B、C、D 的值如图。

我们有三个条件：

根据对称性，贝塞尔曲线 t 为 0.5 的位置应该是圆弧的中点。L = B(0.5)；
根据三角函数，L = (cos(a/2), sin(a/2))；

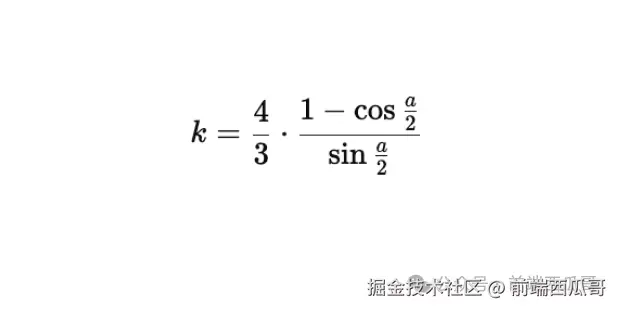

化简过程省略，用到了一些三角函数的公式，总之最后化简得到一个等式。

拟合 1/4 圆弧，a 就是 90 度，带入公式，k 就得到前面说的魔法数 0.5522847498307936。

知道控制线长度 k 的之后，就能计算两个控制点的位置了，最后再做一下矩阵变换，旋转到 startAngle 的位置，然后放到为 radius 倍，最后移动到 center 位置。

import { Matrix } from 'pixi.js';

/**
 * 对任意圆弧进行拟合
 * 极轴坐标系规定：起点为正右方，方向为顺时针
 */
export const arcToCubic = (
  cx,
  cy,
  r,
  startAngle,
  endAngle,
) => {
  // 计算 k
  const sweepAngle = endAngle - startAngle;
  const halfSweepAngle = sweepAngle / 2;
  const k =
    (4 * (1 - Math.cos(halfSweepAngle))) / (3 * Math.sin(halfSweepAngle));

  // 先把 startAngle 旋转对其到正右方，endAngle 也跟随旋转
  const originStartAngle = startAngle;
  startAngle = 0;
  endAngle -= originStartAngle;

  const matrix = new Matrix()
    .rotate(originStartAngle)
    .scale(r, r)
    .translate(cx, cy);

  const p1 = matrix.apply({
    x: 1,
    y: 0,
  });
  const p2 = matrix.apply({
    x: 1,
    y: k,
  });

  const p3 = matrix.apply({
    x: Math.cos(sweepAngle) + k * Math.sin(sweepAngle),
    y: Math.sin(sweepAngle) - k * Math.cos(sweepAngle),
  });

  const p4 = matrix.apply({
    x: Math.cos(sweepAngle),
    y: Math.sin(sweepAngle),
  });

  const pathData = [];
  // 起点为正右方，方向为顺时针
  pathData.push(['M', p1.x, p1.y]);
  pathData.push(['C', p2.x, p2.y, p3.x, p3.y, p4.x, p4.y]);

  return pathData;
};

算法实现用了 pixijs 的一个矩阵工具类，你可以不用，直接把矩阵运算内化到函数里。

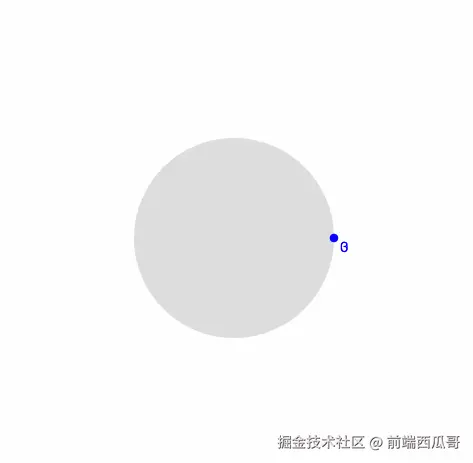

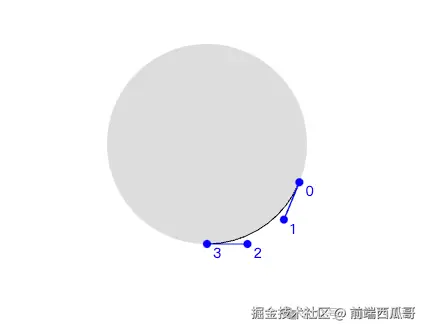

效果：

sweepAngle 越大的，拟合效果就会越差。

太大的圆弧应该拆成多个三阶贝塞尔曲线，并控制每个曲线在 1/4 圆以内。

起始角也一起改变玩玩。
