使用 Three.js 和 React 创建动态网格效果
在本文中，我们将学习如何使用 Three.js 和 React 创建一个动态网格效果。我们将使用 GLSL（OpenGL Shading Language）编写自定义着色器，通过 Three.js 渲染一个二维的网格图案。本文示例是一个简单的项目，可以帮助你理解如何在 Three.js 中实现自定义着色器，并使用 React 管理渲染循环。
先决条件
在开始之前，你需要了解以下技术：
- React：本项目使用 React 管理生命周期。
- Three.js：一个流行的 3D 渲染库，用于处理 WebGL 场景。
- GLSL：用于定义自定义着色器。我们将使用 GLSL 来控制网格的外观。
创建项目结构
首先，我们将设置一个新的 React 组件，并引入 Three.js。创建一个名为 ThreeJsGrid.tsx 的文件，代码如下：
"use client";
import React, { useEffect, useRef } from 'react';
import * as THREE from 'three';
function ThreeJsGrid() {
const mountRef = useRef<HTMLDivElement>(null);
useEffect(() => {
// 初始化场景、摄像机和渲染器
const scene = new THREE.Scene();
const camera = new THREE.OrthographicCamera(
-1, 1, 1, -1, 0.1, 10
);
camera.position.z = 1;
const renderer = new THREE.WebGLRenderer();
renderer.setSize(500, 500);
if (!mountRef.current) return;
mountRef.current.appendChild(renderer.domElement);
// 定义着色器
const vertexShader = `
varying vec2 vUv;
void main() {
vUv = uv;
gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}
`;
const fragmentShader = `
precision mediump float;
varying vec2 vUv;
uniform float rows;
void main() {
vec2 st = fract(vUv * rows);
float d1 = step(st.x, 0.9);
float d2 = step(0.1, st.y);
gl_FragColor = vec4(mix(vec3(0.8), vec3(1.0), d1 * d2), 1.0);
}
`;
// 创建一个平面几何体并应用着色器
const geometry = new THREE.PlaneGeometry(2, 2);
const material = new THREE.ShaderMaterial({
vertexShader,
fragmentShader,
uniforms: {
rows: { value: 50.0 }, // 设置网格的行数
},
});
const plane = new THREE.Mesh(geometry, material);
scene.add(plane);
// 渲染循环
const animate = () => {
requestAnimationFrame(animate);
renderer.render(scene, camera);
};
animate();
// 组件卸载时清理资源
return () => {
renderer.dispose();
material.dispose();
geometry.dispose();
if (mountRef.current)
mountRef.current.removeChild(renderer.domElement);
};
}, []);
return <div ref={mountRef} />;
}
export default ThreeJsGrid;
代码解析
初始化场景和摄像机
const scene = new THREE.Scene();
const camera = new THREE.OrthographicCamera(
-1, 1, 1, -1, 0.1, 10
);
camera.position.z = 1;
我们创建了一个 OrthographicCamera 以正交方式查看场景，这样可以确保图案没有透视效果。摄像机位置为 z=1。
创建渲染器并将其附加到 DOM
const renderer = new THREE.WebGLRenderer();
renderer.setSize(500, 500);
if (!mountRef.current) return;
mountRef.current.appendChild(renderer.domElement);
在 WebGLRenderer 设置后，我们将其 DOM 元素附加到 ref 指向的 HTML 元素上。
顶点和片段着色器
在 Three.js 中，着色器可以极大地控制材质的显示效果。这里我们定义了两个着色器：
- Vertex Shader：用于将顶点映射到屏幕坐标。
- Fragment Shader：控制像素的颜色，生成我们想要的网格图案。
// 顶点着色器
const vertexShader = `
varying vec2 vUv;
void main() {
vUv = uv;
gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
}
`;
// 片段着色器
const fragmentShader = `
precision mediump float;
varying vec2 vUv;
uniform float rows;
void main() {
vec2 st = fract(vUv * rows);
float d1 = step(st.x, 0.9);
float d2 = step(0.1, st.y);
gl_FragColor = vec4(mix(vec3(0.8), vec3(1.0), d1 * d2), 1.0);
}
`;
片段着色器中的关键部分如下：
- 着色器是根据纹理坐标来绘制的，即 (0,0) 到 （1，1）之间的内容，默认就是一种颜色，现在gl_FragColor 由 d1和d2控制，d1和d2根据纹理坐标变化。rows将纹理坐标放大了六十倍，得到 0到60之间到小数循环变化，d1和d2根据图中的x,y坐标变化，则着色器颜色随之变化。
-

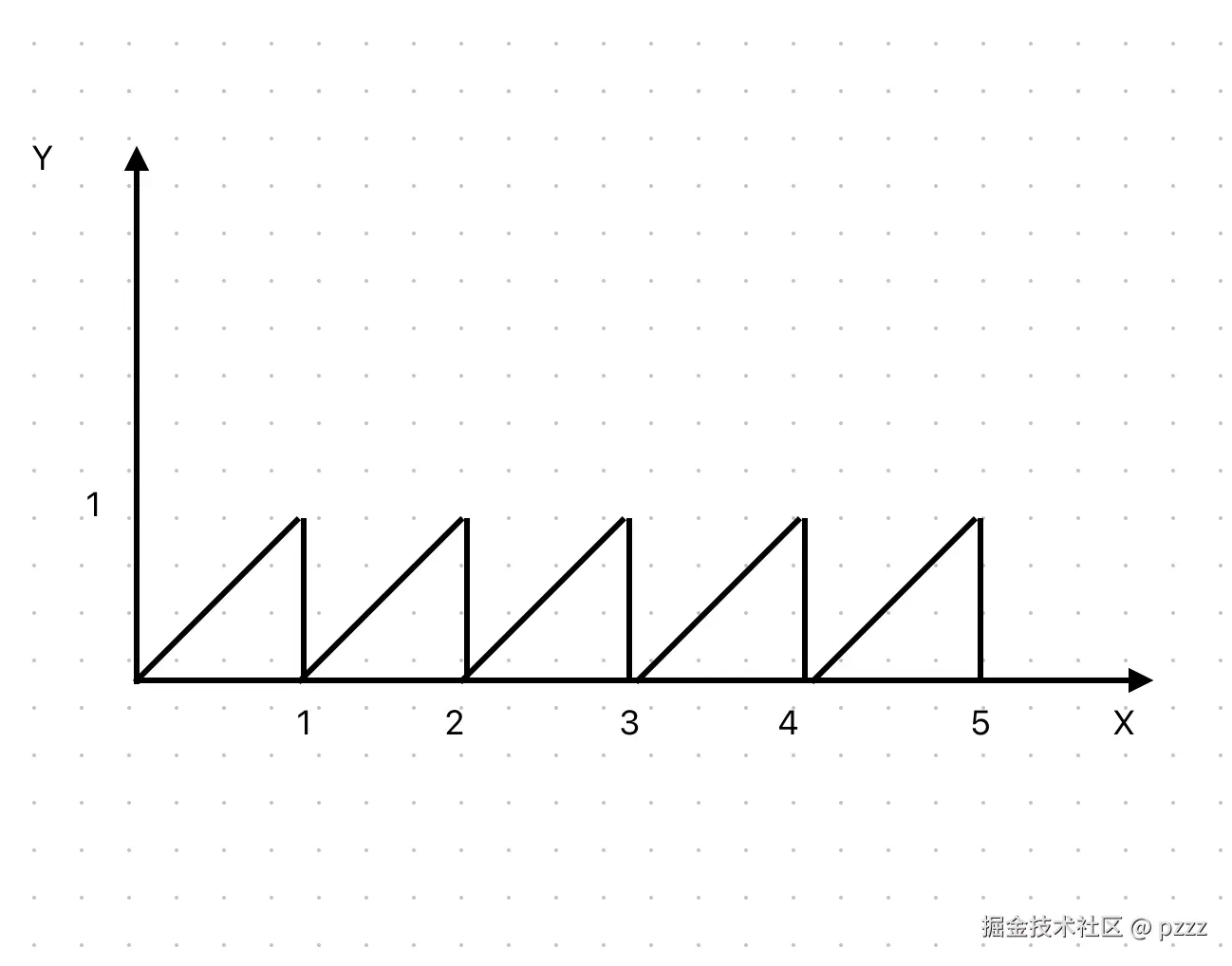

fract 函数表示取参数的小数部分，即 [0,60] 的小数部分，包括 0.1,0.2....，1.1,1.2....如此循环
-
st变量表示 UV 坐标的分数部分。我们使用vUv * rows对网格进行缩放，形成网格块。 -
d1和d2使用step函数生成边界效果，控制哪些网格线显示为深色或浅色。 -
step函数是Shader中另一个很常用的函数，它就是一个阶梯函数。它的原理是：当step(a, b)中的b < a时，返回0；当b >= a时，返回1。即只有st.x < 0.9和st.y < 0.1时d1*d2是为1的，其他情况都为0。 -
d1*d2为1则绘制vec3(0.8)，否则绘制vec3(1.0)。绘制白色和灰色，形成了网格效果
平面几何体和材质
const geometry = new THREE.PlaneGeometry(2, 2);
const material = new THREE.ShaderMaterial({
vertexShader,
fragmentShader,
uniforms: {
rows: { value: 50.0 }, // 设置行数
},
});
const plane = new THREE.Mesh(geometry, material);
scene.add(plane);
通过 ShaderMaterial 将着色器应用到一个平面上。uniforms 参数用于控制网格的行数。
渲染循环
const animate = () => {
requestAnimationFrame(animate);
renderer.render(scene, camera);
};
animate();
这是一个典型的渲染循环，用于保持动画更新。我们调用 requestAnimationFrame 以实现平滑的动画。
资源清理
return () => {
renderer.dispose();
material.dispose();
geometry.dispose();
if (mountRef.current)
mountRef.current.removeChild(renderer.domElement);
};
在组件卸载时，我们清理了 renderer、material 和 geometry 资源，以防止内存泄漏。

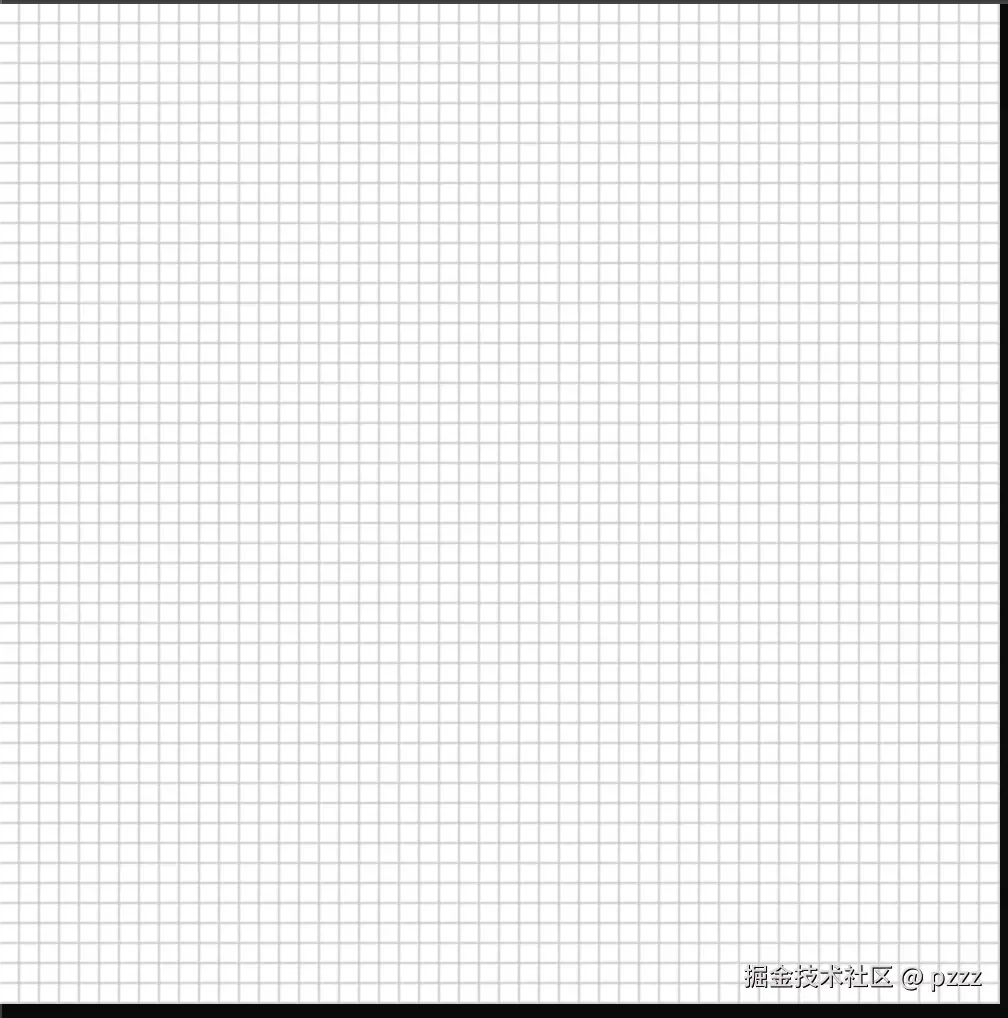

运行效果
在应用程序中引入 ThreeJsGrid 组件并渲染即可看到效果。调节 rows 的值，你可以控制网格的密度。
