SHAP(SHapley Additive exPlanations)[1] 是由华盛顿大学研究人员于2017年在NIPS会议提出。它与之前的LIME都是采用局部近似方法，不同的是，SHAPE用线性模型的系数估计Shapley值解释模型，而LIME在输入点附近近似模型行为。

SHAP原理介绍

要理解SHAP的运作原理，首先要从博弈论中著名的Shapley值讲起。Shapley值最初用于衡量多人合作中各自的“贡献”，计算每个参与者对最终成果的影响。SHAP方法的名字正是由此而来。在机器学习模型中，Shapley值变成了各个特征对预测结果的“贡献值”。

Shapley值的计算公式

Shapley值的核心思想是基于边际贡献的公平分配：假设每个特征是一个"玩家"，我们想知道如果让不同的玩家参与这个预测游戏时，每个特征对最终结果的平均贡献是多少。假设总计 $N$ 个特征，特征 $i$ 的Shapley值可以如下表示：

\phi_{i}=\sum_{S\subseteq N \setminus {i}}{\frac{|S|!(|N|-|S|-1)!}{|N|!}(f(S\cup \{i\})-f(S))}

其中， $S$ 是除 $i$ 之外的特征子集， $f(S\cup \{i\})$ 是子集 $S$ 加入特征 $i$ 后的模型预测值。上述公式描述了特征 $i$ 对所有可能组合的平均边际贡献，确保每个特征的贡献被公平分配。

例子

用经典的拼车例子来讲[2]， $A$ 回去得6块， $B$ 回去得11块， $C$ 回去得15块，从 $A$ 到 $C$ 得11块。

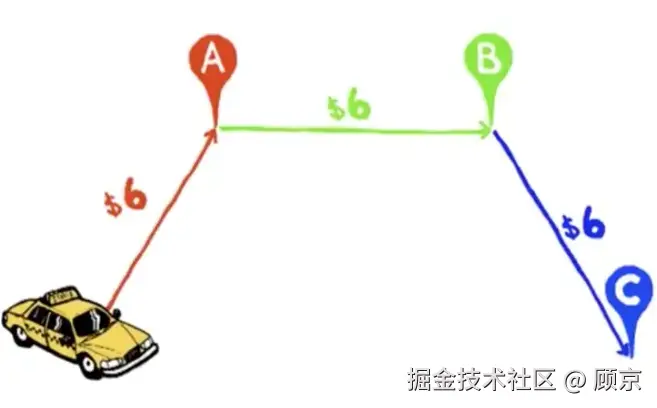

图1 拼车案例

现在 $A$ , $B$ , $C$ 三人在一块，那各分摊多少合适呢？

我们可以去计算 $A$ , $B$ 和 $C$ 三人对路费的平均边际贡献，即Shapley值。如何计算呢？

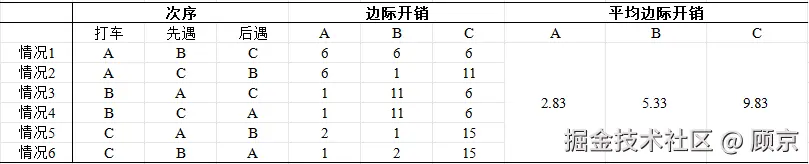

图2 路费分摊案例

对图2进行简单说明，以情况5为例， $C$ 打车回去，15块，路上遇到 $A$ ，绕路送 $A$ 回去，再回家要6+11=17块，故而 $A$ 出2块；再遇到 $B$ ，送 $A$ 回去后，绕路送 $B$ 回去， $C$ 共出18块，除掉 $A$ 的2块，故而 $B$ 分摊1块。

综上，通过计算Shapley值，路费分摊就是小case了。

SHAP使用案例

UCI心脏病数据集介绍

该数据集收集了来自多个医疗机构的患者信息，旨在帮助研究人员和数据科学家开发预测心脏病发作风险的模型。该数据集包括了如下特征，

Age，年龄
Sex，性别
Chest Pain Type，胸痛类型
Resting Blood Pressure，静息血压
Serum Cholesterol，血清胆固醇
Fasting Blood Sugar，空腹血糖
Electrocardiogram Results，心电图特征
Maximum Heart Rate，最大心率
Exercise Induced Angina，运动诱发的心绞痛
ST Depression During Exercise，运动时的心电图ST 段压低
ST Slope，心电图ST波峰值的坡度
Number of Major Vessels，主血管数量
Thalassemia，是否患有地中海贫血症
Target，是否患有心脏病

SHAP关于UCI心脏病数据集

我们使用sklearn中决策树模型根据实例的特征来预测心脏病是否发作。

首先，对数据进行预处理，并拟合决策树模型。

heart_disease_uci= pd.read_csv('UCI_data/heart_disease_uci.csv')
heart_disease_uci= heart_disease_uci.drop(['id', 'dataset'], axis= 1)
# apply function on column 'num'
heart_disease_uci['num']= heart_disease_uci['num'].apply(lambda x: 1 if x!= 0 else 0)
# cholesterol, 胆固醇; fasting_blood_sugar, 空腹时是否血糖高; rest_ecg, 静息时心电图特征; angina, 心绞痛; st_depression, 心电图中ST段压低; st_slope, 心电图中ST波峰值的坡度;
# num_major_vessel, 心脏附近主血管数目; thalassemia, 是否患有地中海贫血症; target, 是否心脏病;
heart_disease_uci.columns= ['age', 'sex', 'chest_pain_type', 'resting_blood_pressure', 'cholesterol', 'fasting_blood_sugar',
                           'rest_ecg', 'max_heart_rate_achieved', 'exercise_induced_angina', 'st_depression', 'st_slope', 'num_major_vessels',
                           'thalassemia', 'target']
# convert to dummies
heart_disease_uci= pd.get_dummies(heart_disease_uci)
heart_disease_uci= heart_disease_uci.dropna()
# split dataset
X= heart_disease_uci.drop('target', axis= 1)
y= heart_disease_uci['target']
X_train, X_test, y_train, y_test= train_test_split(X, y, test_size= 0.2, random_state= 1206)
# train model
model= DecisionTreeClassifier()
model.fit(X_train, y_train)

接下来，对单个预测进行解释，如图3所示。

exper= shap.TreeExplainer(model)
# shap_vales, [The contribution of the features of each instance to predicting class0, The contribution of the features of each instance to predicting class1];
shap_vales= exper.shap_values(X_test)
# visualize a single prediction,
# SHAP force oriented graph, which intuitively displays how the predicted results of a single
# sample are obtained by the combined contribution of various features.
# expected_value, Traverse all samples in the training set, make predictions for each sample,
#                 and then add up all predicted values and divide by the number of samples to
#                 obtain the average predicted value, which is called expected-value.
# shap_vales, The contribution of each feature to the model's prediction results.
shap.force_plot(exper.expected_value[1], shap_vales[1][1, :], X_test.iloc[1, :])

其中，shap_values函数用于计算特征的对各个类别的平均边际贡献；shap.force_plot送入expected_value，即预测各类别平均值，特征对各个类别的平均边际贡献值和单个测试实例。

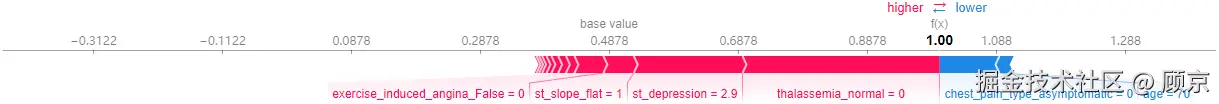

图3 单个实例的SHAP势导图

如图3所示，可以看到非地中海贫血，心电图ST段的值等特征有力的引导模型预测其患有心脏病。

我们也可以用shap.force_plot绘制多个实例的势导图，如图4所示。

# visualize many predictions
shap.force_plot(exper.expected_value[1], shap_vales[1][:60, :], X_test.iloc[:60, :])

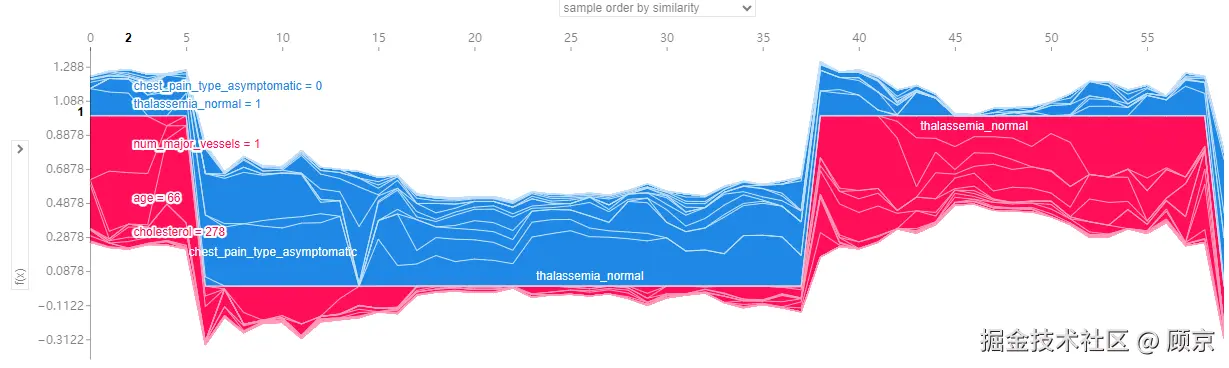

图4 多个实例的SHAP势导图

图4横坐标对应单个实例，纵坐标对应模型预测值，鼠标移动上去，就会详细显示单个实例各个特征对模型预测的贡献。

当然，我们也可以从整个数据集角度看，分析各个特征对预测类别的重要性。

# The behavior of the model on the entire test dataset, as well as the importance and direction of
# influence of each feature on the model output.
shap.summary_plot(shap_vales, X_test)

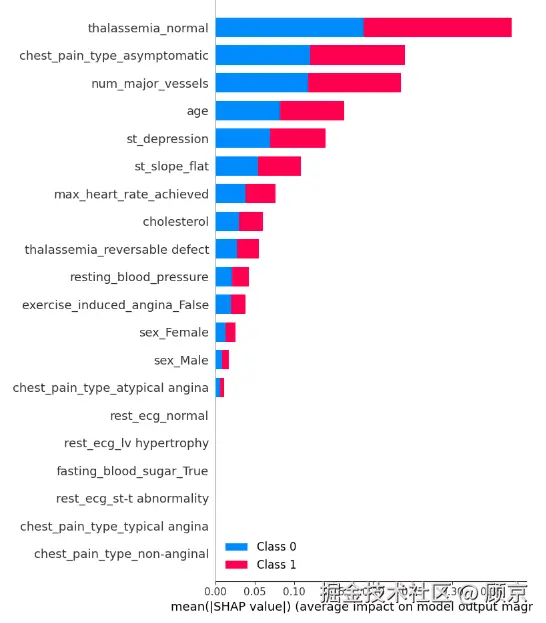

图5 特征对各个类别的贡献

SHAP关于MNIST手写数字集

SHAP不仅可以分析传统机器学习模型，也可以分析深度学习模型。下面我们定义一个简单的卷积网络，并用SHAP工具解释模型的行为。

class Net(nn.Module):
    def __init__(self):
        super().__init__()
        self.cv= nn.Sequential(nn.Conv2d(in_channels= 1, out_channels= 16, kernel_size= 3, stride= 1, padding= 1),
                               nn.ReLU(),
                               nn.MaxPool2d(kernel_size= 2, stride= 2),
                               nn.Conv2d(in_channels= 16, out_channels= 32, kernel_size= 3, stride= 1, padding= 1),
                               nn.ReLU(),
                               nn.MaxPool2d(kernel_size= 2, stride= 2)
                              )
        self.fc= nn.Sequential(nn.Flatten(),
                              nn.Linear(32* 7* 7, 128),
                              nn.ReLU(),
                              nn.Linear(128, 10))
    def forward(self, x):
        return self.fc(self.cv(x))

跳过训练的过程，下面代码是创建了一个解释器，并对测试图片进行解释。

images, labels= next(iter(valid_loader))
background= images[ :124]
test_images= images[124:]
exper= shap.DeepExplainer(net, background)
shap_vales= exper.shap_values(test_images)
# shap_vales[i], explanation of the classification of models into category i.
print(f'len of shap_vales: {len(shap_vales)}, shape of shap_vales[0]: {shap_vales[0].shape}')

注意，这里的解释器要传入background，这是因为它会在背景数据集上采样，计算每个输入特征在不同特征组合下的边际贡献，然后对这些边际贡献进行加权平均，得到每个特征的 Shapley 值。下面是可视化的代码，图6是可视化的结果。

# view
test_images= torch.permute(test_images, (0, 2, 3, 1))
shap_vales= [np.transpose(s, (0, 2, 3, 1)) for s in shap_vales]
shap.image_plot(shap_vales, -test_images.numpy())

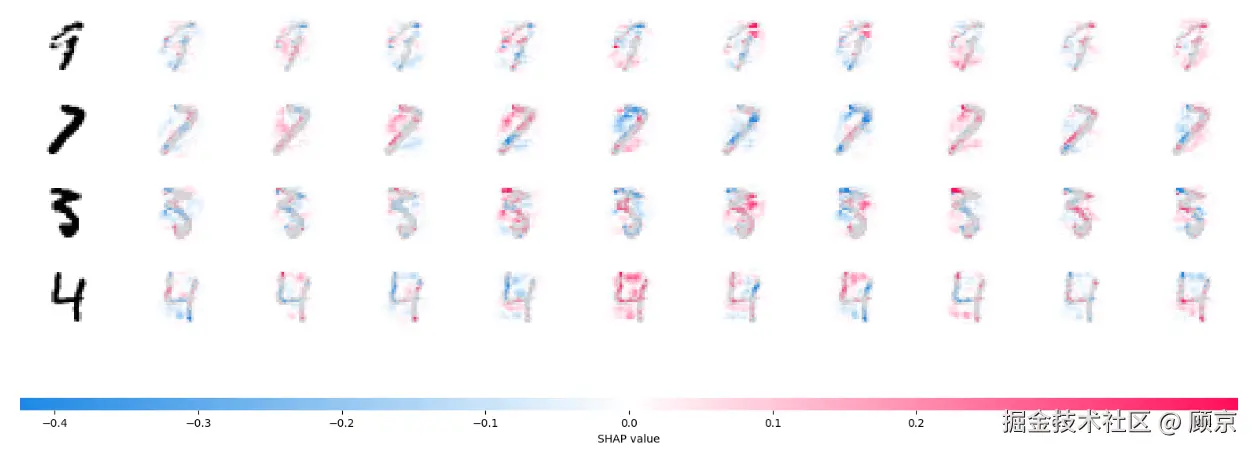

图6 卷积网络预测结果的SHAP解释

如图6所示，第一列是原图，第二到十一列是各个类别特征的SHAP值。红色表示正向贡献，红色表示负向贡献。

完整代码

完整代码见我的github.

Reference

[1] A Unified Approach to Interpreting Model Predictions

[2] 能不能形象的介绍一下 shapley 值?

[3] 图像分类可解释性分析实战-shap工具包
