2024软考网络工程到师笔记 - 第11章.网络管理

网络管理基础

1️⃣网络管理体系结构

• 网络管理五大功能域：故障管理、配置管理、计费管理、性能管理和安全管理。
• • 助记：“安配能计障”
• 故障管理：尽快发现故障，找出故障原因，以便采取补救措施。

2️⃣网络监控系统体系结构

• 代理与监视器两种通信方式：轮询和事件报告。

🕑SNMP

1️⃣网络管理协议五大标准

• ISO制定 : CMIS/CMIP 公共管理信息服务规范。
• 基于TCP/IP:简单网络管理协议SNMPv1、SNMPv2、SNMPv3。
• 基于局域网：远程监控网络RMON-1和RMON-2。
• IEEE制定：基于物理层和数据链路层CMOL。
• ITU-T:电信网络管理标准TMN。

2️⃣SNMP核心考点-2个服务3个端口5个报文【235】

• SNMP为应用层协议，通过UDP承载，端口161和162。
• 不可靠，但效率高，网络管理不会太多增加网络负载。

3️⃣SNMP协议的操作-5个报文

• 为了简化书写，前三个可以简写为：get、get-next和set。
• SNMP双端口：客户端用端口161来接收get/set,服务器端用端口162来接收trap。

4️⃣SNMPv1机制与问题

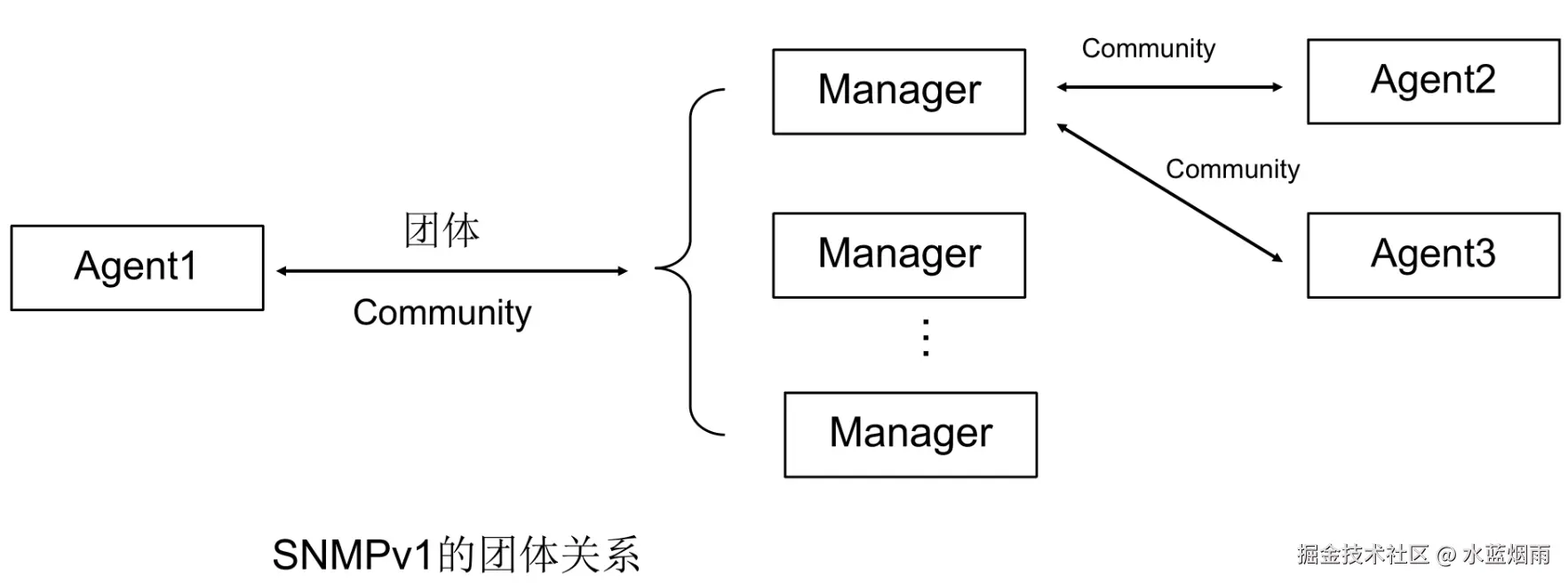

• SNMPv1网络管理中，管理站和代理站之间可以是一对多关系，也可以是多对一关系。
• RFC1157规定SNMP基本认证和控制机制，通过团体名(community)验证实现。
• 团体名Community明文传输，不安全。

5️⃣SNMPv2

• SNMPv2增加定义了GetBulk和inform两个新协议操作。
• GetBulk：快速获取大块数据。
• Inform:允许一个NMS向另一个NMS发送Trap信息/接收响应消息。

6️⃣SNMPv3

• SNMPv3重新定义了网络管理框架和安全机制。
• 重新定义网络管理框架：将前两版中的管理站和代理统一叫做SNMP实体(entity)。
• 安全机制：认证和加密传输。
• • 时间序列模块：提供重放攻击防护。
  • 认证模块：完整性和数据源认证，使用SHA或MD5。
  • 加密模块：防止内容泄露，使用DES算法。
• 有两种威胁是SNMPv3没有防护的：拒绝服务和通信分析。

7️⃣管理数据库MIB-2

• 被管理对象标识符OID。

🕒RMON

1️⃣RMON

• RMON ( Remote Network Monitoring )。
• • 用于监视网络通信情况的设备叫网络监视器(Monitor)或网络分析器(Analyzer)、探测器
  • (Probe)等。【监测流量vs监测设备】
  • RMON定义了管理信息库RMON MIB-II(流量信息)与SNMPMIB(设备信息)。
  • RMON目标：监视子网范围内通信，从而减少管理站和被管理系统之间的通信负载。

🕓网络管理命令

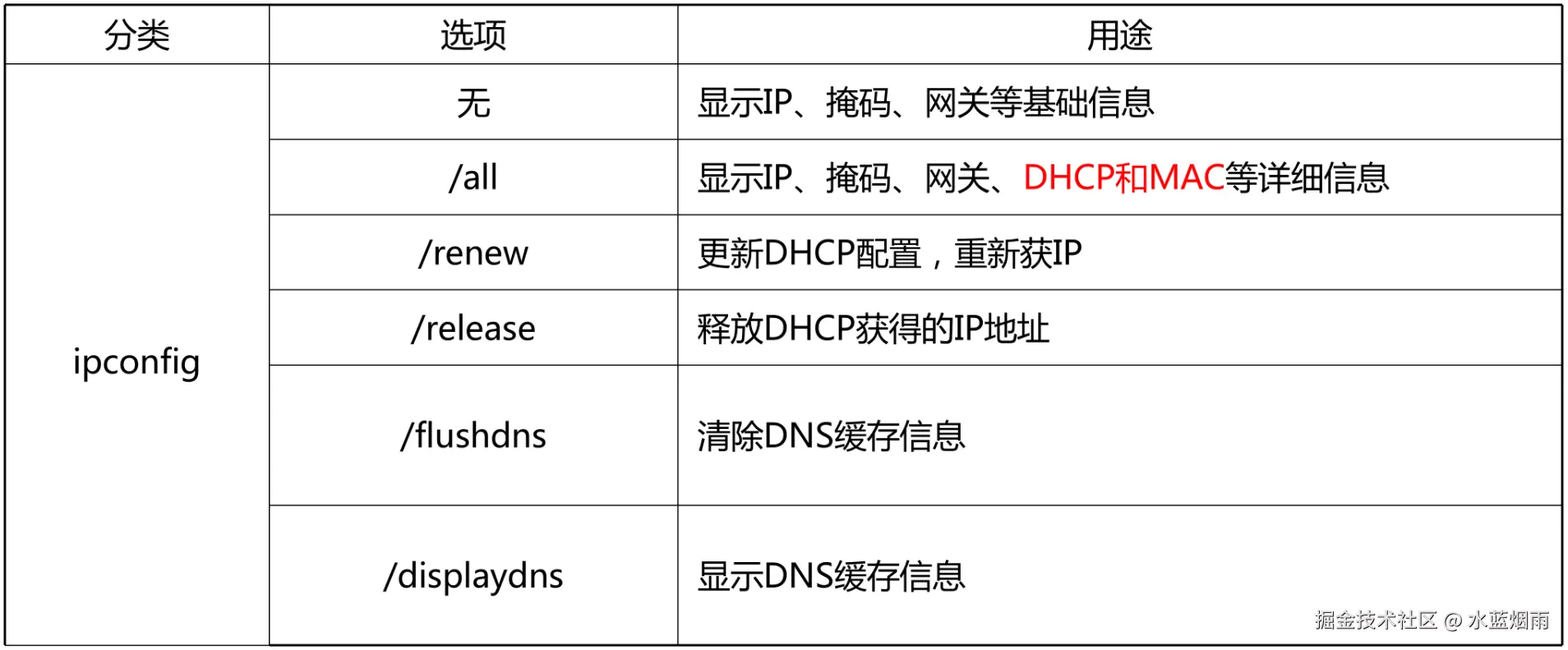

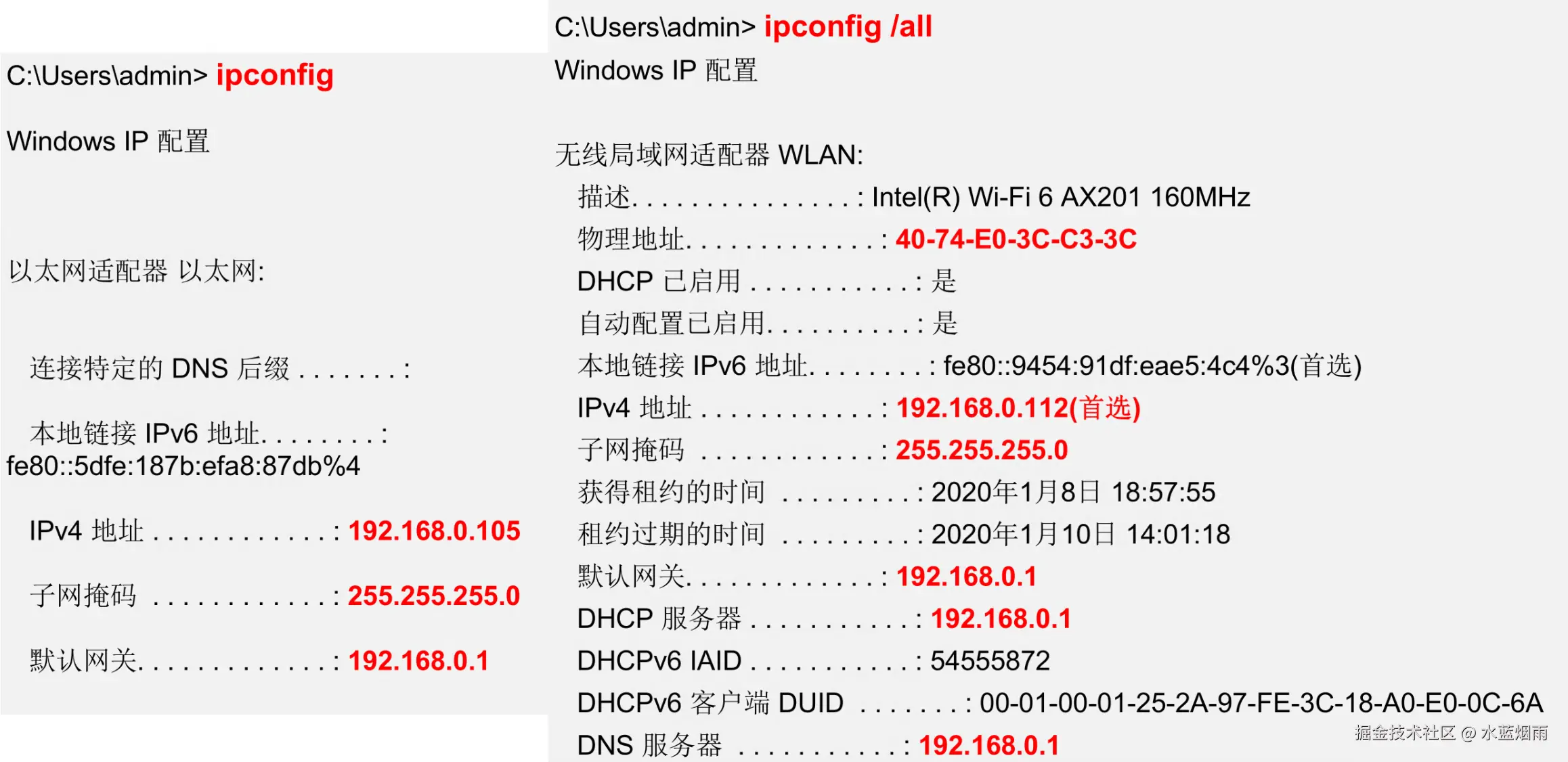

1️⃣网络诊断命令 ipconfig

2️⃣网络诊断命令

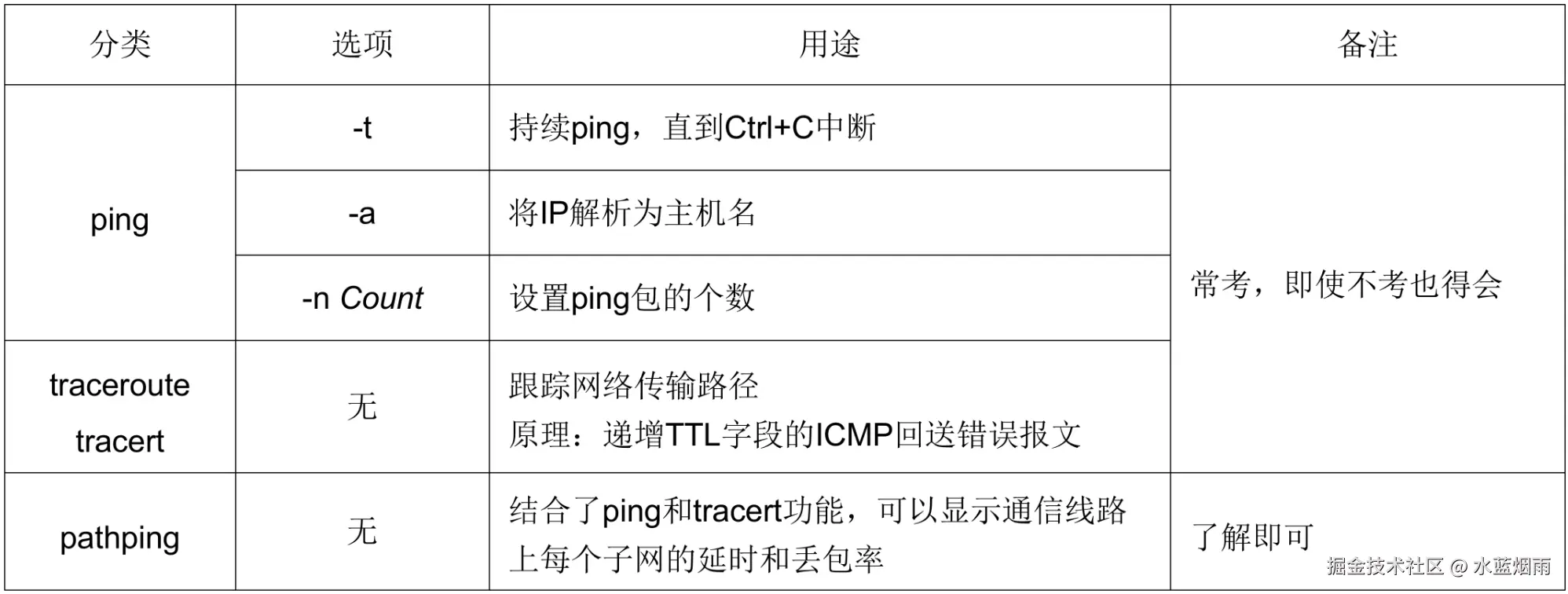

3️⃣故障诊断 ping traceroute

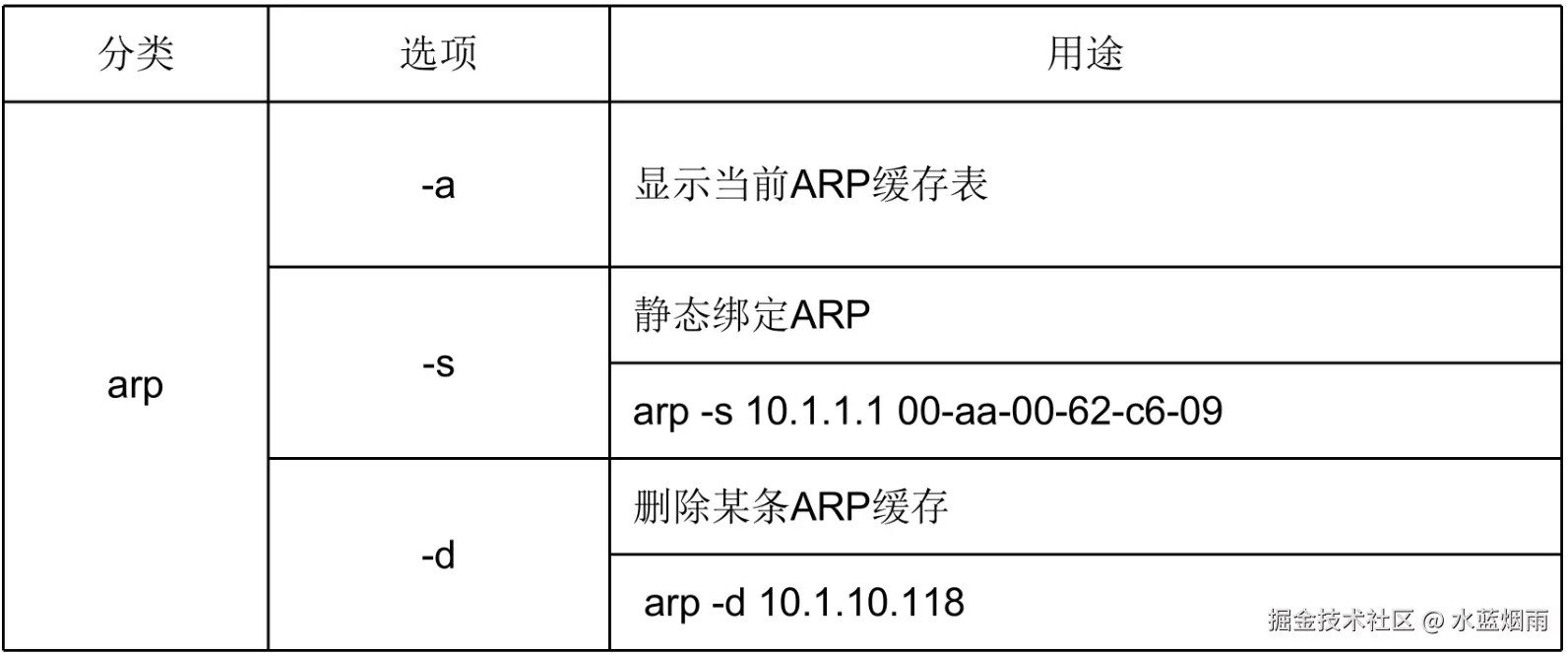

4️⃣ARP命令

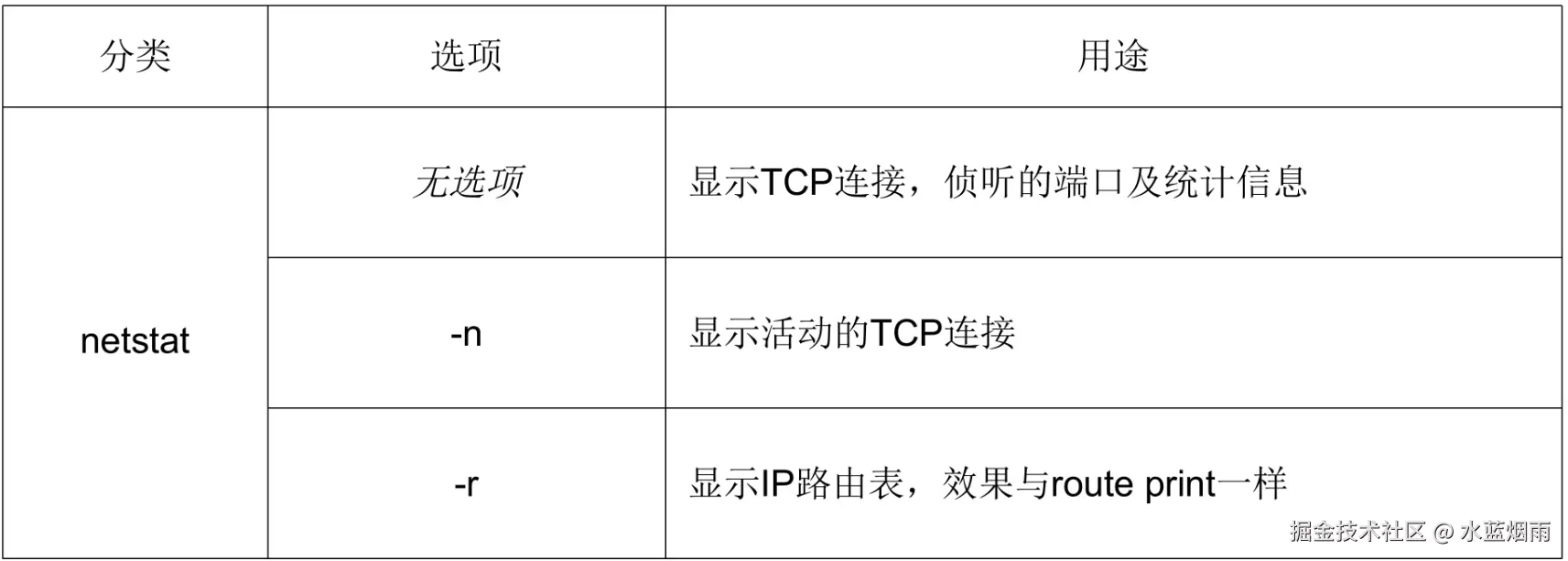

5️⃣netstat

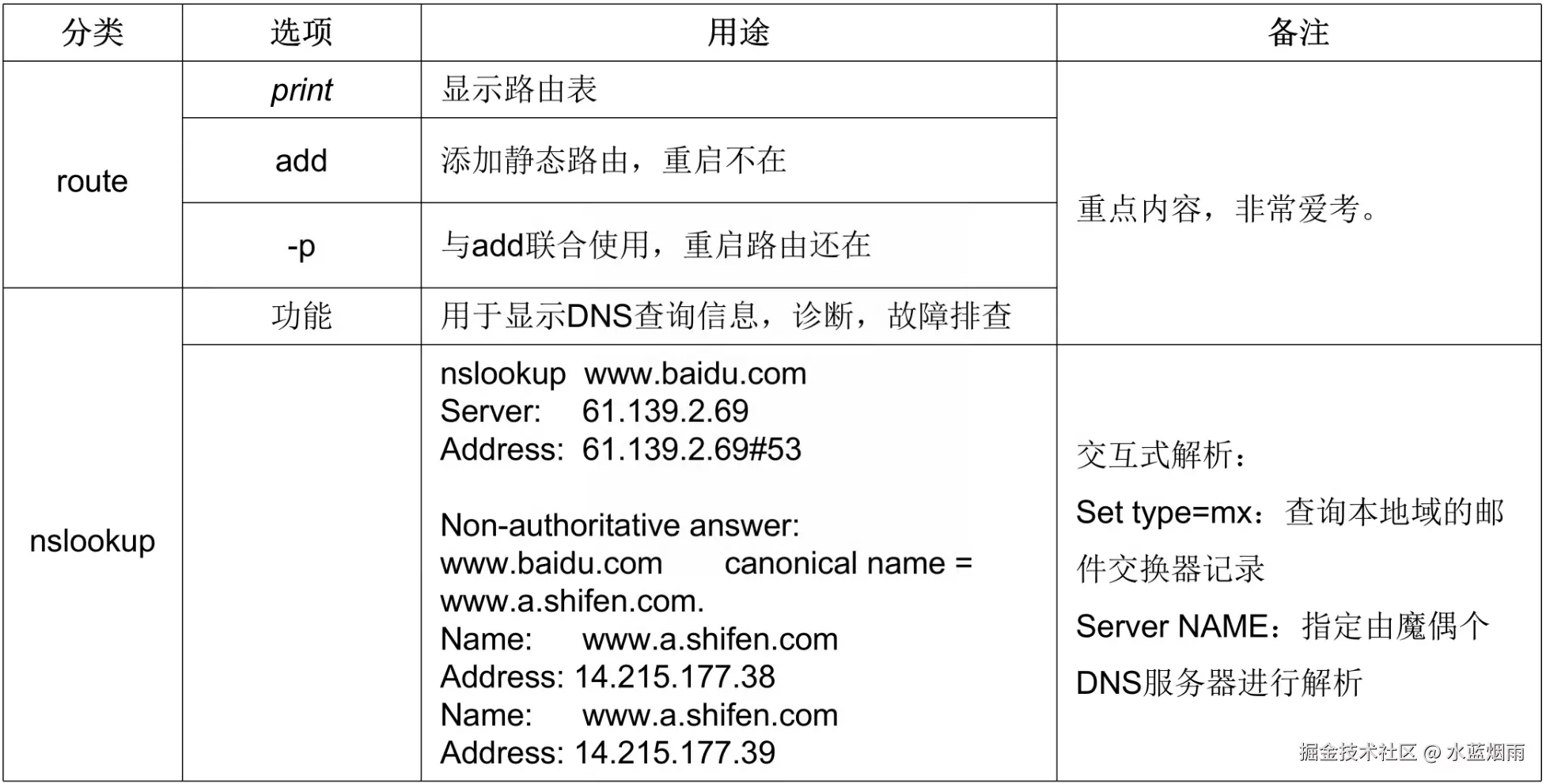

6️⃣route和nslookup

🕔章节总结

• 网络管理五大功能域
• SNMP
• • SNMPv1:应用层协议、UDP、团体名
  • SNMPv2:getbluck 、 inform
  • SNMPv3：架构、安全
• MIB(OID) RMON
• 网络管理命令（重点）
