一、背景及意义介绍
背景
● 解析几何课程的需求《解析几何》是高等几何学课程体系的基础，也是数学专业的重要基础课程。在课程学习中，二次曲面是重要的研究对象，包括椭球面、椭圆抛物面、双曲抛物面、单叶双曲面、双叶双曲面等。然而，这些复杂的空间图形用手工很难描绘，给学生对图形及其性质的理解带来了困难。
● Matlab的优势Matlab语言是1980年由美国的Cleve Moler博士研制的，它以矩阵运算为基础，把计算、可视化、程序设计融合到一个简单易用的交互式工作环境中。它可实现工程计算、算法研究、符号运算、建模和仿真、原型开发、数据分析及可视化、科学和工程绘图、应用程序设计等功能。其强大的数学计算功能和简洁的语句、函数及界面友好，使其在科学和工程领域得到了广泛应用。
意义
● 提高对解析几何图形的认识通过Matlab绘制解析几何二次曲面图像，能够将抽象的数学方程转化为直观的图形。例如，对于椭球面方程x2a2+y2b2+z2c2=1a2x2+b2y2+c2z2=1，可以通过Matlab代码快速生成对应的图形，使学生或研究人员更清晰地看到图形的形状、结构和特征，从而更好地理解解析几何中的概念和定理。
● 直观观察参数变化对图形的影响在Matlab中，可以方便地修改二次曲面方程中的参数值，并立即看到图形的变化。比如改变椭圆抛物面方程x2a2+y2b2=za2x2+b2y2=z中的aa和bb值，就能直观地观察到抛物面的开口大小和形状如何改变。这种直观的观察方式有助于深入研究二次曲面的性质，为进一步的理论分析提供了可视化的依据。
● 激发学习和研究兴趣相比于传统的手工绘图和理论推导，Matlab绘制的图形更加生动、准确和直观。这种可视化的学习和研究方式能够激发学生对解析几何课程的学习兴趣，使他们更主动地探索图形的奥秘，同时也为研究人员提供了一种高效的研究工具，有助于推动解析几何领域的研究进展。
二、概述
Matlab以其强大功能在解析几何二次曲面图像绘制中具有重要应用，通过绘制多种常见二次曲面介绍其命令函数等特点，可提高对图形认识、观察参数影响并激发学习研究兴趣，解决手工绘图困难问题。原文地址：kns.cnki.net/kcms2/artic…
三、复现步骤及结果
（一）绘制椭球面

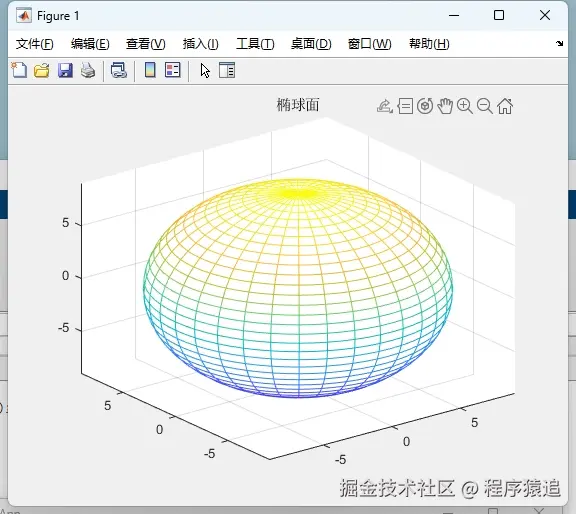

- 代码分析首先定义了符号变量t1和t2，然后设定了椭球面标准方程中的参数a = 1，b = 4，c = 2。
a. 通过参数方程x = sin(t1) * cos(t2)，y = 16 * sin(t1) * sin(t2)，z = 4 * cos(t1)来表示椭球面。
b. 最后使用ezmesh函数绘制曲面，并添加标题椭球面。
- 复现结果运行代码后，成功绘制出了符合预期的椭球面图形，与论文中的图相似。
（二）绘制椭圆抛物面

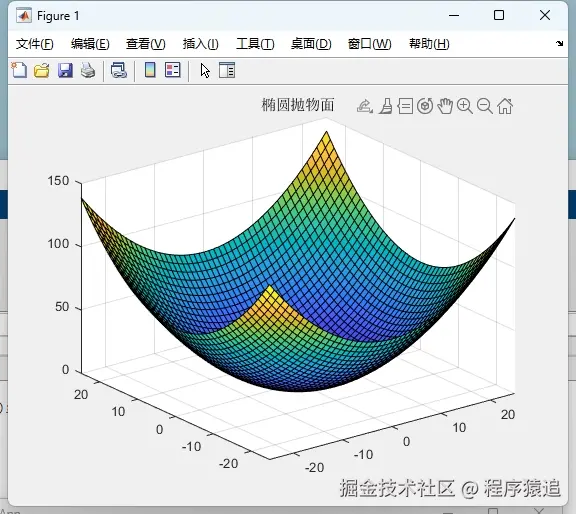

- 代码分析设定椭圆抛物面标准方程中的参数a = 3，b = 2。
a. 使用meshgrid函数创建二维网格x和y，范围是从-25到25，步长为1。
b. 根据椭圆抛物面方程z = (x.^2 /(aa) + y.^2 /(bb))计算z值，然后使用surf函数绘制曲面并添加标题。
- 复现结果得到了与论文中相似的椭圆抛物面图形，验证了代码的正确性。
（三）绘制双曲抛物面（马鞍面）

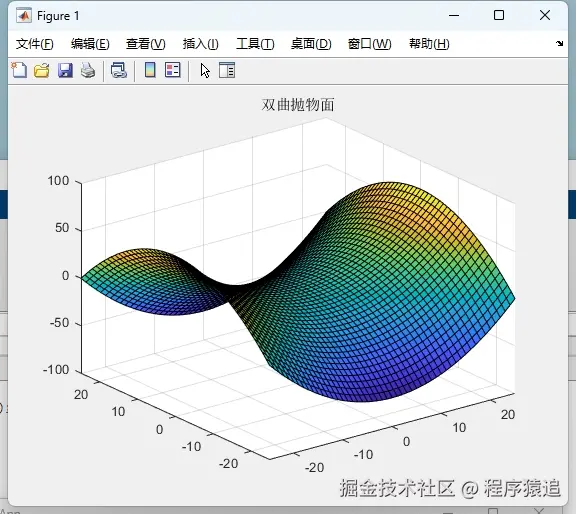

- 代码分析同样设定参数a = 3，b = 2，创建二维网格x和y。
a. 根据双曲抛物面方程z = (x.^2 /(aa) - y.^2 /(bb))计算z值，再用surf函数绘制曲面并命名标题。
- 复现结果成功复现了双曲抛物面（马鞍面）图形，与论文结果相符。
（四）绘制单叶双曲面

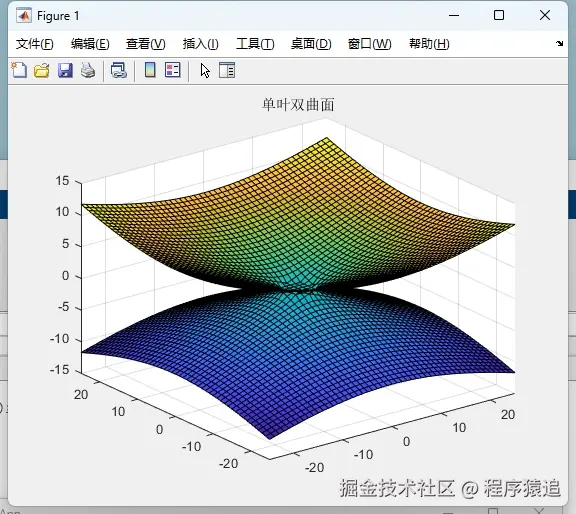

- 代码分析设定参数a = 1，b = 2，c = 1，创建二维网格x和y。
a. 先计算zl = ((x.^2 /(aa) + y.^2 /(bb)) - 1)，然后取z = real(sqrt(zl))得到正的z值，使用surf函数绘制曲面，再通过hold on保留图形，绘制z为负的部分。
- 复现结果复现的单叶双曲面图形正确，符合论文中的描述。
（五）绘制双叶双曲面

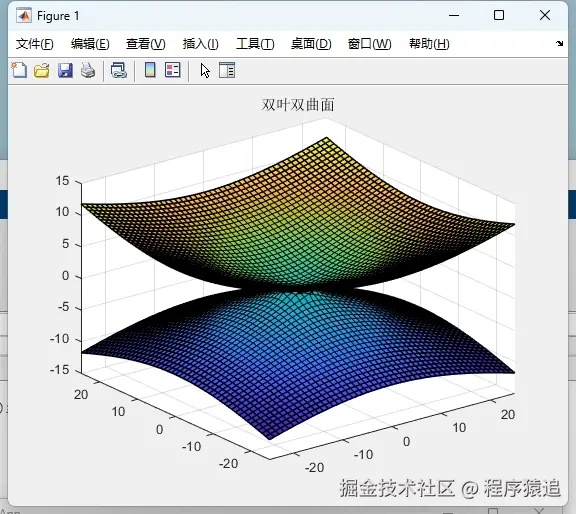

- 代码分析设定参数a = 3，b = 2，c = 1，创建二维网格x和y。
a. 根据方程z = sqrt((x.^2 /(aa) + y.^2 /(bb)) + 1)计算z值，使用surf函数绘制曲面，同样hold on绘制z为负的部分并添加标题。
- 复现结果绘制出的双叶双曲面图形与论文一致，证明代码可复现。
（六）绘制球面 x^2+y^2+z^2=R^2 和圆柱面 x^2+y^2=R^2 的交线（维维安尼线）
- 代码分析设定a = 2，分别创建球面和圆柱面的参数方程相关的网格和变量。
a. 首先绘制球面，然后绘制圆柱面的一部分（通过一些离散点的处理），最后绘制维维安尼线的参数方程对应的曲线，并添加坐标轴标签，设置坐标轴范围和视角。
- 复现结果复现的维维安尼线图形与论文中的图形相符，包括球面、圆柱面和交线的显示都正确。
四、总结

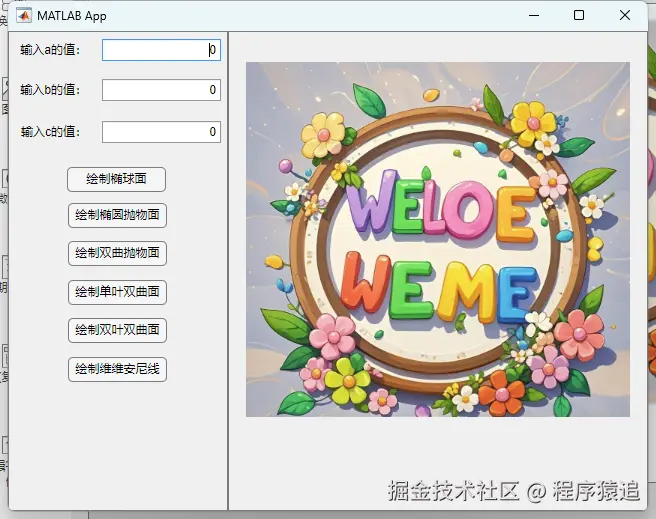

通过对论文中各个示例的复现，并将其作为软件，验证了Matlab在绘制解析几何二次曲面图像方面的强大功能和代码的可重复性。在复现过程中，对Matlab的符号运算、网格创建、曲面绘制等函数有了更深入的理解和应用。同时，也进一步认识到Matlab在解析几何教学和研究中的重要作用，它能够帮助学生和研究人员更直观地理解复杂的几何图形及其性质。
