一文了解WebRTC有哪些QoS策略

QoS即服务质量，我们都知道WebRTC在实时通讯领域的地位，其中大部分得益于它内部集成的各种QoS策略，QoS策略包含在整个音视频pipeline中，比如在发送侧的编码动态调整、网络的均匀出包避免网络阻塞、网络抖动实时探测来反馈调整编码、丢包重传、接收端的buffer与卡顿的灵活调整、音频包播放补偿等等等等。

这里面的每项QoS策略单拿出来都可写很多篇非常专业的文章，这里我站在一个Web前端开发的角度，来梳理一下这些内容，尽量阐述清楚原理。这里我也参考了非常多的优秀文章，我会把链接放到每块内容中间，方便你查阅。

• 音视频通讯QoS技术及其演进 - 掘金

一、RTP/RTCP

RTP和RTCP是两种具体应用层的网络协议，RTP(the real-time transport protocol)用于发送音视频数据，RTCP(the RTP control protocol)用于反馈调节发送码率、控制重传等。如果想了解WebRTC中的QoS是如何实现的，需要掌握RTP与RTCP的格式，这两协议都见于rfc 3550

流媒体传输协议之 RTP (上篇) - 掘金

流媒体传输协议之 RTP(下篇) - 掘金

1. RTP简介

RTP协议最主要的功能就是传递音视频的payload，也可以携带各种扩展信息来实现网络质量的反馈。

    0                   1                   2                   3
    0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
    +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
    |V=2|P|X|  CC   |M|     PT      |       sequence number         |
    +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
    |                           timestamp                           |
    +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
    |           synchronization source (SSRC) identifier            |
    +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
    |            contributing source (CSRC) identifiers             |
    |                             ....                              |
    +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

协议本身只挑几个重点：

• SSRC可以标识一个track（SSRC在sdp协商可以看到）

• sequence number是包的序号，根据这个序号，接收端就可以知道是否有丢包

• M位通常是一个视频帧的最后一个包（一个视频帧要拆成好几个RTP包）

• X是标识是否有扩展头，RTP有很多非常重要的功能都是写在扩展头里的，扩展头的信息是跟在CSRC（如有）后面的，RTC扩展头也分为单字节扩展头、双字节扩展头，甚至可以同时支持单、双扩展头（对应sdp描述里的a=extmap-allow-mixed），具体扩展头讲解可以看WebRTC研究：RTP报头扩展，最后说一下，扩展头的ID也是在sdp里协商的

2. RTCP简介

• WebRTC之RTCP

RTCP的通用头部格式如下：

            0                   1                   2                   3
            0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
    header |V=2|P|    xx   |       PT      |             length            |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

其中PT指示出了RTCP包的类型，每种类型的实际负载是不同的，也各有作用，以下举出几种：

• SR: Sender report，发送报告，值为200

• RR: Receiver report，接收报告，值为201

• SDES: 发送源的信息描述，值为202

• XR: RTCP的扩展，值为207，在rfc3611中定义

• RTPFB: RTCP的扩展（FB即feedback），值为205，在rfc4585中定义

xx在PT不同时有不同的含义，比如在SR和RR里表示report block的个数，在PT=205里是定义的子类型

看下SR和RR的包格式：SR和RR包结构比较类似，SR仅比RR多了一个sender info，结构类似方便发送端的RR报文可以通过SR发送，这里的包结构可以先跳过，下面讲到指标计算的时候可以回头看下

            0                   1                   2                   3
            0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
    header |V=2|P|    RC   |   PT=SR=200   |             length            |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |                         SSRC of sender                        |
           +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
    sender |              NTP timestamp, most significant word             |
    info   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |             NTP timestamp, least significant word             |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |                         RTP timestamp                         |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |                     sender's packet count                     |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |                      sender's octet count                     |
           +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
    report |                 SSRC_1 (SSRC of first source)                 |
    block  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
      1    | fraction lost |       cumulative number of packets lost       |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |           extended highest sequence number received           |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |                      interarrival jitter                      |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |                         last SR (LSR)                         |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
           |                   delay since last SR (DLSR)                  |
           +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
    report |                 SSRC_2 (SSRC of second source)                |
    block  +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
      2    :                               ...                             :
           +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
           |                  profile-specific extensions                  |
           +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

二、常见指标的计算

丢包、RTT、jitter是和网络息息相关的指标，WebRTC也会通过这些指标来动态调整，

1. RTT计算

1.1 在发送端通过SR&RR计算

以RFC 3550 6.4.1的例子来看下RTT是如何计算的

   [10 Nov 1995 11:33:25.125 UTC]       [10 Nov 1995 11:33:36.5 UTC]
   n                 SR(n)              A=b710:8000 (46864.500 s)
   ---------------------------------------------------------------->
                      v                 ^
   ntp_sec =0xb44db705 v               ^ dlsr=0x0005:4000 (    5.250s)
   ntp_frac=0x20000000  v             ^  lsr =0xb705:2000 (46853.125s)
     (3024992005.125 s)  v           ^
   r                      v         ^ RR(n)
   ---------------------------------------------------------------->
                          |<-DLSR->|
                           (5.250 s)

   A     0xb710:8000 (46864.500 s)
   DLSR -0x0005:4000 (    5.250 s)
   LSR  -0xb705:2000 (46853.125 s)
   -------------------------------
   delay 0x0006:2000 (    6.125 s)

先说明下图中的内容：

1. 上下两条横轴为时间，上轴为发送端，下轴为接收端
2. 发送端发了一个SR带了ntp时间戳，真实时间是3024992005.125 s -> SR包里的sender info信息
3. DLSR=5.250 s是在收到上个SR包后，发RR前处理/等待的时间
4. 接收端回复了一个RR，带了DLSR和LSR，LSR就是上一个SR包的ntp时间戳 -> RR包里的LSR和DLSR

仔细看下这个LSR是怎么得出来的，SR里的ntp是64位，前32位是整数，后32位表示小数，所以ntp_sec =0xb44db705和ntp_frac=0x20000000拼起来的时间就是3024992005.125 s，LSR取的是中间的32位，46853.125就是这么得来的

ntp_sec =0xb44db705 -> 0xb705=46853
ntp_frac=0x20000000 -> 0x2000=0.125 -> 表示小数

那么有了以上几个数值，我们就可以计算出RTT，当前时间(A 46864.500 s)-初始时间(通过LSR带回来 46853.125 s)-在接收端的耗时(DLSR 5.250 s)，得RTT是6.125s

这块逻辑可以在source.chromium.org/chromium/ch…

1.2 在订阅端通过XR计算

上面计算RTT的过程我们看到是发送端使用SR和RR来配合计算的，那对于订阅端来说，他一直在发RR，没有办法通过上述过程来统计RTT，这时就引入了一个XR来解决问题，XR被定义在rfc3611中，XR是DLRR/RRTR等的统称，3611扩展的XR也并不只是用来计算RTT

使用XR计算RTT的原理和上面SR&RR一样，看下RRTR和DLRR包就会马上明白，RRTR带过去ntp，然后DLRR带回来ntp时间和在发送端的等待时间（注意此时变为发送端了）

RRTR

    0                   1                   2                   3
    0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |     BT=4      |   reserved    |       block length = 2        |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |              NTP timestamp, most significant word             |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |             NTP timestamp, least significant word             |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

DLRR

  0                   1                   2                   3
  0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |     BT=5      |   reserved    |         block length          |
 +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
 |                 SSRC_1 (SSRC of first receiver)               | sub-
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ block
 |                         last RR (LRR)                         |   1
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |                   delay since last RR (DLRR)                  |
 +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
 |                 SSRC_2 (SSRC of second receiver)              | sub-
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ block
 :                               ...                             :   2
 +=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+

2. ### jitter抖动计算

jitter是在接收端计算的，然后通过RR包的interarrival jitter发送，jitter的计算，RFC3550直接提供了一个公式：

D(i,j) = (Rj - Ri) - (Sj - Si) = (Rj - Sj) - (Ri - Si)
J(i) = J(i-1) + (|D(i-1,i)| - J(i-1))/16

• D(i, j) 直接定义了一个函数，Rj/Ri是接收时间，Sj/Si是发送时间，大概就是比较2个包接收时间差

• J(i)是抖动数据，i-1是上一个包，套用上面的函数计算而得的值。需要注意的i-1，是上一个到达的包，并且要求seq连接的上一个

3. 丢包计算

WebRTC研究：统计参数之丢包率

丢包数据是在接收端计算的，并在RR中有体现：

• fraction lost：8位，表示的是丢包率 = (fraction_lost / 256) * 100%，是从发送上一个SR/RR后的丢包率，是一个周期值

• cumulative number of packets lost：24bit，历史丢包总数，是一个累加值

丢包数的统计，和RTP协议的sequence number有关，seq是16bit，初始值是随机生成的值，发送的数据多了之后，seq达到极大值后又会回到从0开始，理论上收到包总数就是之前循环了几轮，加上本轮的seq最大值，当然还是减去那个随机的初始值。

extended_max = s->cycles + s->max_seq;
expected = extended_max - s->base_seq + 1;

那丢包的数量就按期望收到的包，减去实际收到的包即可

lost = expected - s->received;

三、音频

• RTC 系统音频弱网对抗技术发展与实践 • Worktile社区

• 网易云信 RTC 音频 QoS 综述 - 掘金

• WebRTC 音频抗弱网技术(上) – 融云 Blog-融云即时通讯云|实时音视频

• 技术 | WebRTC 音频抗弱网技术(下) – 融云 Blog-融云即时通讯云|实时音视频

1. NACK（Negative ACKnowledgement）

我们都知道TCP协议是通过发送-应答（ACK）机制来确认发送包是否有收到，NACK工作原理正好与ACK相反，是没有收到包的时候给上行端发送一个NACK，让上行端重新发送。

浏览器默认没开音频NACK，也不会产生音频的RTX，需要手动开启，并且会使用原SSRC进行重传，需要低RTT时效果好。

NACK的协议包是由RTCP的PT=205实现的，这个RTCP的扩展在RFC4585中定义，其RTCP头为：

    0                   1                   2                   3
    0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |V=2|P|   FMT   |   PT=205      |          length               |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |                  SSRC of packet sender                        |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |                  SSRC of media source                         |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   :            Feedback Control Information (FCI)                 :
   :                                                               :

其中FMT可以表示下面FCI的类型，FMT=1为NACK，下面看下NACK的结构

    0                   1                   2                   3
    0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
   |            PID                |             BLP               |
   +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

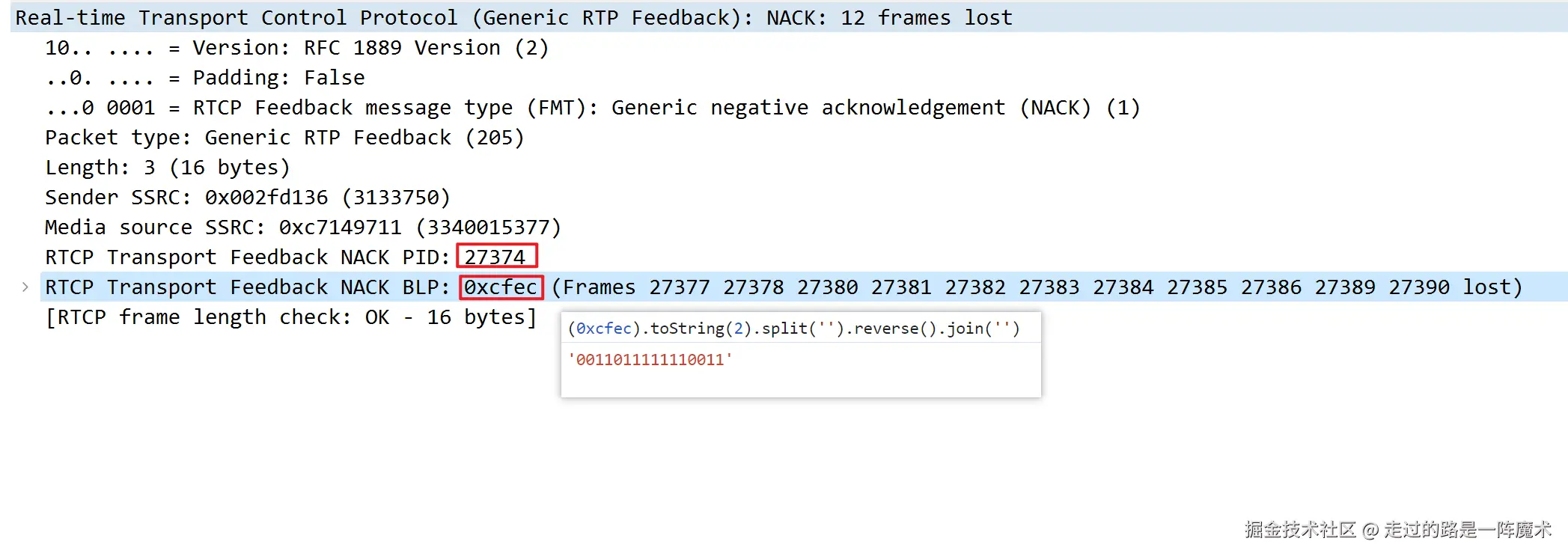

结构非常简单，PID即为packet id，也就是包序号，表示第一个开始丢包的序号，BLP为16位，表示从PID开始，紧接着16个包的丢失情况，其中每一位表示一个包。一个NACK最多可以表示17个（PID + BLP16个）连续包丢失的情况，如果有更多包连续丢失，就要靠其他NACK包表示了。

在浏览器里的音频是默认关闭nack的，要打开音频nack的方式是修改sdp，手动添加nack的内容

a=rtpmap:111 opus/48000/2
a=rtcp-fb:111 nack

2. ### FEC(Forward Error Correction)

FEC是前向纠错码，就是在后面的包里携带之前包的冗余信息，如果之前的包丢失了，可以使用后面包的冗余信息随时恢复。FEC在实现又分为带内（inband）和带外，inband是说编码器内容实现的时候就会把冗余信息打进去，代表就是opus编码。带外FEC就和编码算法无关，可以理解为使用之前包编码后的数据，再进行FEC算法打到当前包内。

1. inband-fec(带内fec)

opus编码里的rfc里可以看到对于inband-fec的描述：前包音频信息是使用低编码模式。

• WebRTC研究：音频带内FEC

概括：1. 只冗余前一个包的内容，恢复能力有限 2. 对30%以内的丢包效果好 3. 冗余信息会占用编码码率，如果同样码率开inband-fec音质会比不开的要差

sdp协商：

a=rtpmap:111 opus/48000/2
a=fmtp:111 minptime=10;useinbandfec=1

2. #### RED(带外fec REDundant coding)

• RFC2198
• WebRTC研究：FEC之RED封装
• RED: Improving Audio Quality with Redundancy

RFC2198为RTP提供了一种冗余包的封装格式，它允许一个RTP包里携带多帧音频数据，优点是这些数据可以共用一个RTP头，RED的RTP头部与正常RTP头部还是有些区别，详细可以看下RFC

Chrome浏览器在M96正式开启了实现RFC2198的RED（而且还是highlights展示的）：groups.google.com/g/discuss-w…

Highlights

Support for RFC 2198 redundancy

Audio redundancy for OPUS using RED is now available. See the PSA for details

并且在这个Demo上可以体验：webrtc.github.io/samples/src…

剖析下代码，在浏览器开启RED可以使用transceiver上的setCodecPreferences重排一下编码的顺序，如果不支持setCodecPreferences API就手动改下sdp。

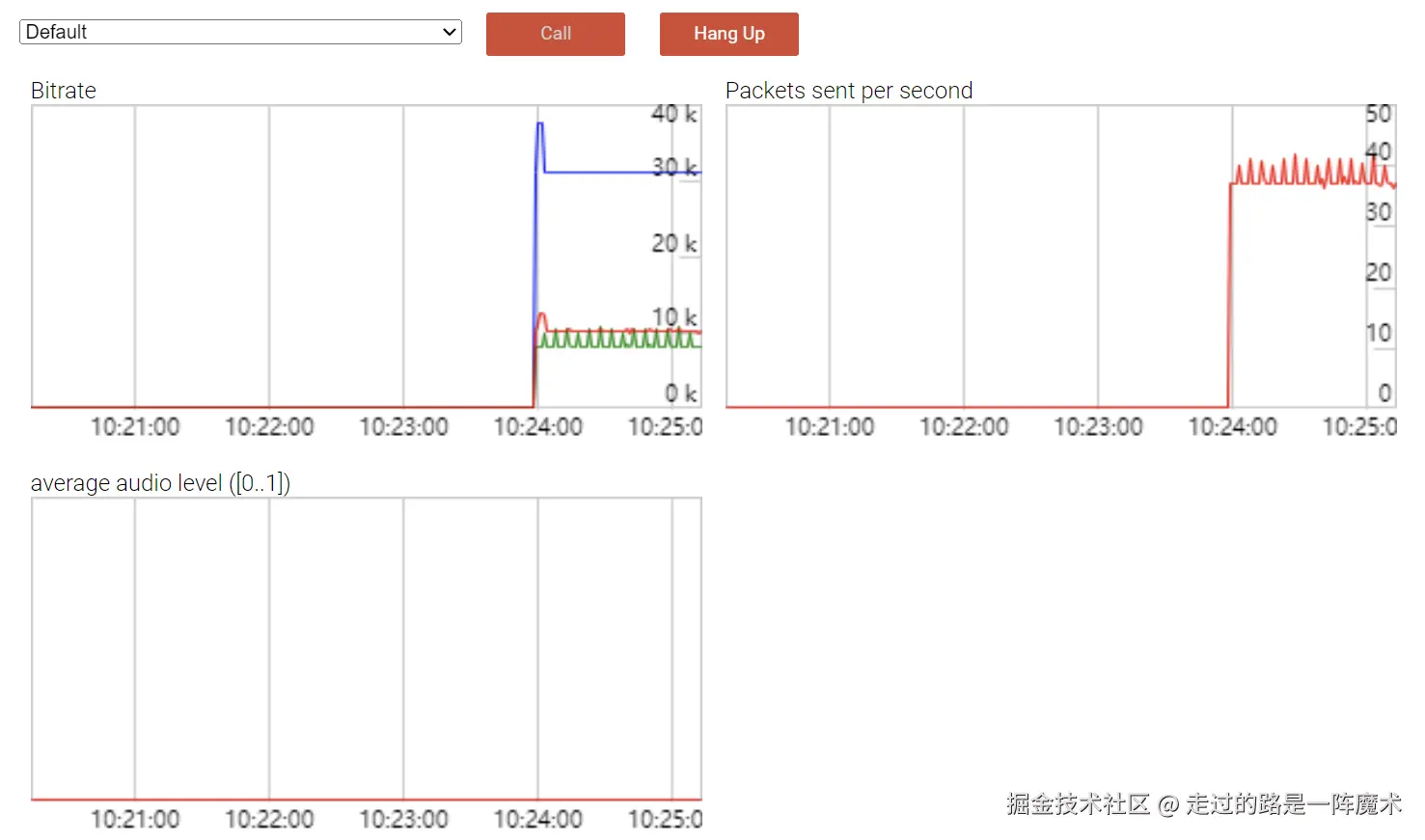

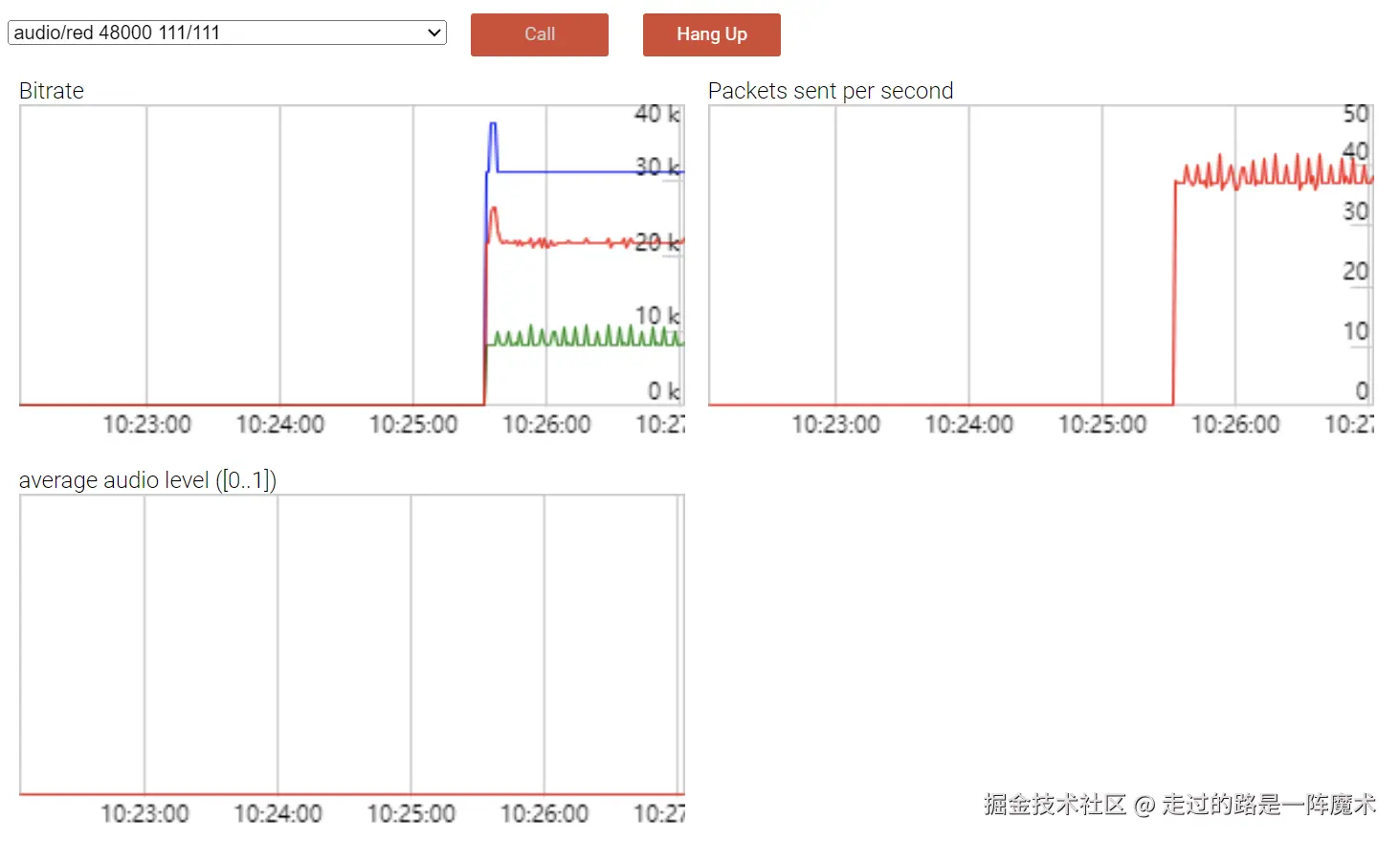

最后看下效果，红线是码率、绿线是包头的码率，蓝线是目标码率

3. rs-fec(带外)

rs-fec对算力的要求比较高（使用Reed-Solomon算法，相对于一般的异或计算来说需要更高的算力），并且浏览器目前也不支持，了解可以看下技术解码 | RSFEC原理分析

3. NetEQ

• 白话解读 WebRTC 音频 NetEQ 及优化实践

NetEQ是WebRTC自带的一个核心的音频处理模块，其功能非常强大，实现也非常复杂，这里只提一下其中2个在前端可以监控到的指标

1. jitterBuffer

jitterBuffer是一个缓冲区，它位于接收到RTP后，解码之前，设置缓冲区可以解决因为网络抖动导致rtp/udp未按序达到排序，也可以对抗网络丢包，给重传包一点时间到达。

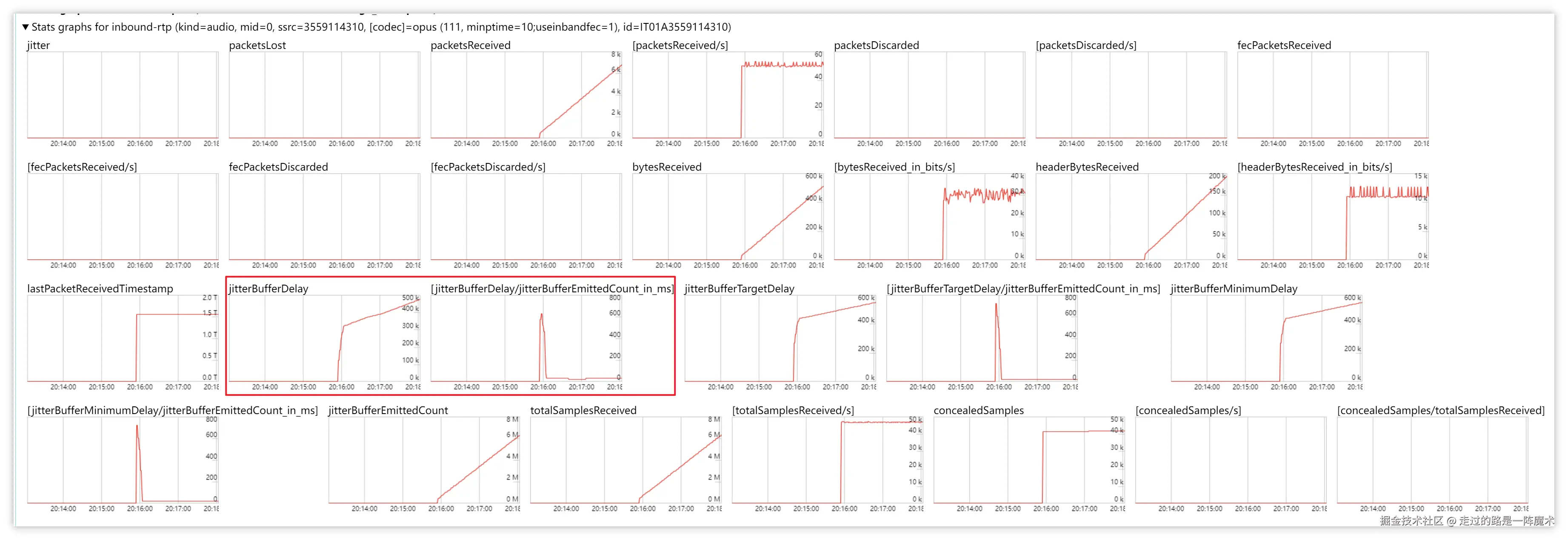

通过webrtc-internals工具可以清晰地看到这个值，需要注意的是这个值JS是需要经过计算得到，jitterBufferDelay是一个递增的值，然后有一个jitterBufferEmittedCount，二者相除就可以得到这段时间的jitterBuffer，单位是ms。

jitterBuffer在JS里是可以设置的，我们通过RTCRtpReceiver的playoutHint这个值可以设置额外增加的jitterBuffer（注意是在原有基础上额外增加的值），我们测试上面的Demo：

pc2.getReceivers()[0].playoutDelayHint = 1; // 注意单位是s

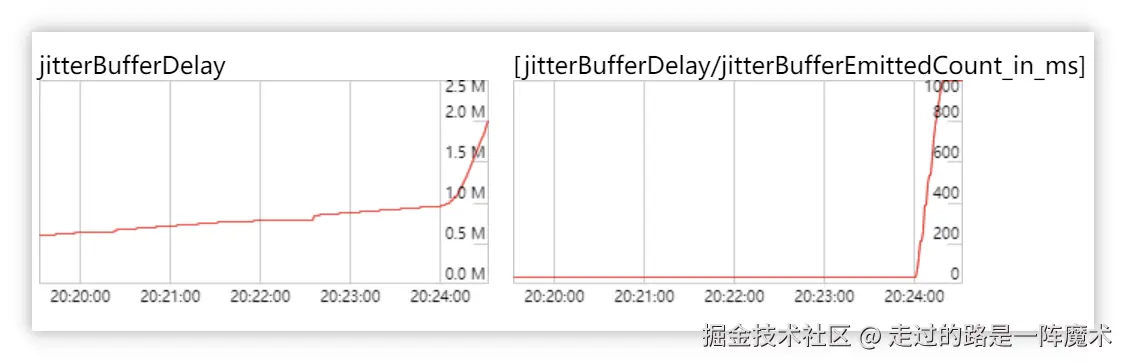

设置完成后，jitterBuffer升到1s，注意因为我的测试环境没有音频buffer，这个设置的值仍然是额外增加的时间，该值应用是一些对实时要求不高的场景，增加jitterBuffer来避免卡顿

除了jitterBuffer，我们看上图jb的右侧还有一个 jitterBufferTarget ，这个是在Chrome M124新增的特性，可以直接设置jitterBuffer的目标值，解决了原来不能自定义jb的痛点，但是一旦设置了如果在网络抖动的情况下可能会加大卡顿，下面测试下：

pc2.getReceivers()[0].jitterBufferTarget = 400; // 注意单位是ms

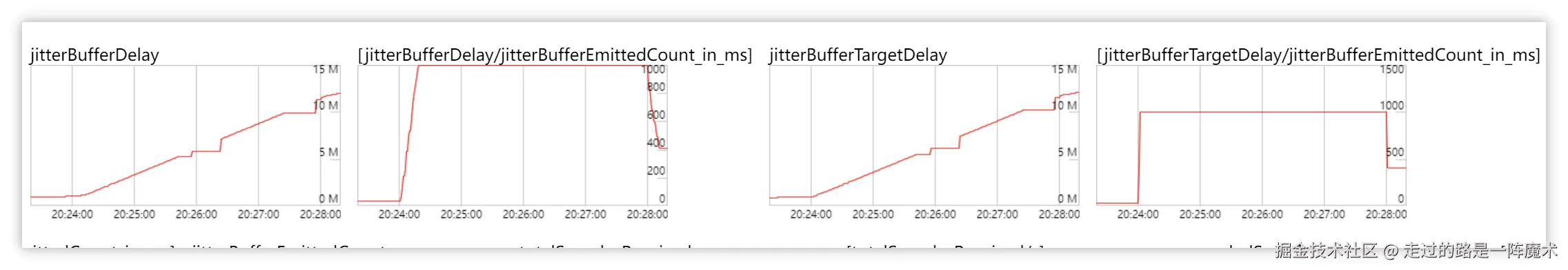

可以看到jb会平滑落在400

最后我们来看一下什么因素会影响jb，抖动会直接拉大jb，抖动表示当前网络的稳定状态，也有可能在rtt很小的情况下jitter变化强烈，进而增大了jb，除此之外在实践过程中发现web的页面卡顿也会拉大jb。

2. PLC(Packet Loss Concealment)

PLC为了对抗丢包的手段，其作用是在实际发生丢包后，根据上下文推测丢包的内容进行补充，但实际恢复能力有限，该指标可以通过pc.getStats中的concealedSamples体现

四、视频

• WebRTC系列分享 | WebRTC视频QoS全局技术栈

1. Nack/RTX

• WebRTC的NACK和RTX简述
• WebRTC RTX 笔记（nack与rtx）

音频流对于延迟很敏感，而且占用带宽不多，所以用 FEC 更好。WebRTC 默认并不为 audio 开启 RTX 视频流对于延迟没那么敏感，而且占用带宽很多，所以用 RTX 更好。

Webrtc 默认开启 RTX (重传)，它一般采用不同的 SSRC 进行传输，即原始的 RTP 包和重传的 RTP 包的 SSRC 是不同的，这样不会干扰原始 RTP 包的度量。

2. FEC

1. RED

同上文音频-RED

2. ulp-fec/flex-fec

ULP Fec与 Flex FEC 概述_WebRTC_webrtc developer_InfoQ写作社区

3. Simulcast/SVC

Simulcast和SVC（Scalable Video Coding，可伸缩编码）是一种在发送端发送多个分辨率编码，订阅端按需订阅的方案，两种方案略有不同

Simulcast原理是在发送端有一个分辨率输入，然后编码多次，这样是比较浪费性能的，如果没有流被订阅还会浪费带宽。

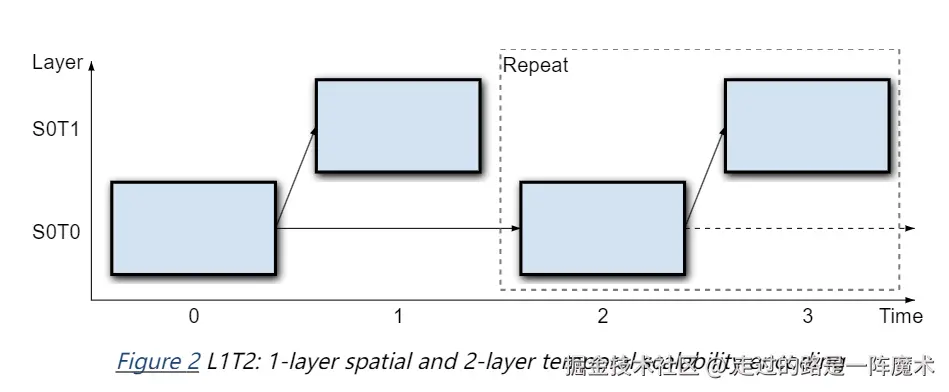

SVC则是经过一次编码，将视频分为多空域和多时域，比如视频原30fps，在网络差的的情况下订阅接收到15fps也能播放视频，网络好的情况可以接收30fps，这样会比15fps更加流畅，这个是时域

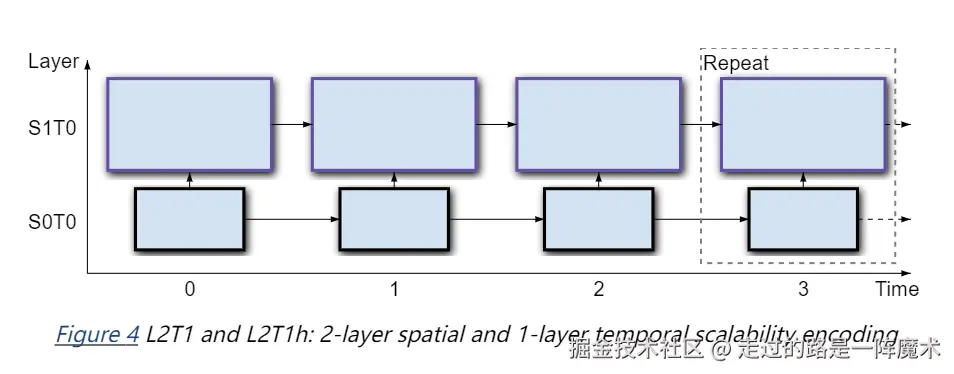

空域则是将视频分为不同的层，接收到核心层（小分辨率）就可以播放视频，网络情况比较好接收到上层，就可以播放大分辨率视频，体验会更好

其他SVC介绍可以看这里

www.w3.org/TR/webrtc-s…

4. jitterBuffer

功能和用法可以参考上面音频jitterBuffer的内容，在浏览器上能控制的项不多

5. IDR、FIR、PLI

这三个概念都是和视频关键帧立刻刷新有关，说到之前先要回顾一下视频的编码，视频为了在网络中传输会把视频一帧帧的画面压缩，为了压缩到极致，会编码成I帧（关键帧，独立记录了一帧的画面）和P帧、B帧（参考帧），所谓有参考帧就是需要从I帧开始解码后，参考前一帧（或者前后帧）增量记录了变化的内容，如果没有I帧是无法单独渲染的。在WebRTC编码里只有I帧和P帧，因为P帧只是单纯参考前一帧，而B帧是需要前后参考，算法比较复杂，压缩率也会更高，WebRTC目前并没有采用，不过听说听说有人计划给WebRTC提标准去推动这个事情。

IDR（Instantaneous Decoding Refresh）在RTC领域十分重要，比如一个通话，一方开始编码了一个I帧，后面都是P帧，网络正常的情况下，双方可以一直愉快地视频下去，但出现网络波动丢帧了，或者加入一位新同学，这个时候就需要发送端重新编码一个I帧发送过去。

那WebRTC里实现IDR的方式有2种：

• FIR(Full Intra Request)

• PLI(Picture Loss Indication)

他们的在sdp里的描述会写在编码里的feedback里面，类似这样

a=rtcp-fb:<payload type> ccm fir
a=rtcp-fb:<payload type> ccm pli

那在实际效果上也是非常类似的（以我不专业的角度来看，二者效果是一样的），只是从语义上有所区别，比如FIR是一个主动请求，比如SFU/MCU会议里加入了一位新同学，这个时候SFU给发送端发一个FIR，而PLI是在接受端丢包严重组不成帧的情况下，给发送端发送的。

6. 带宽评估及码率控制

带宽评估是WebRTC里最最最核心的内容，因为现实网络情况很复杂，你把控不住，所以需要一个评估模型来预测当前的网络情况，根据准确的网络评估才能进一步去控制码率来保障流畅地通话（写到这里的时候莫名想到三体里的各种预测恒纪元和乱纪元的模型）。

根据出现顺序评估模型有2种，分别是

• REMB（Receiver Estimated Maximum Bitrate）：接收端估计的最大比特率，接收端根据自身接收到的数据，估算出所能承受的最大比特率，并将该信息反馈给发送端
• GCC（Google Congestion Control）：WebRTC中广泛使用的拥塞控制算法。通过发送探测包、测量RTT和丢包率，动态调整发送速率，这个是目前主流使用的算法

他们在sdp里的描述如下：

a=rtcp-fb:<payload type> goog-remb
a=rtcp-fb:<payload type> transport-cc

最后还需要通过Pacing算法来控制数据包发送的速率，避免瞬时吞吐量过大造成的网络拥塞。

7. 清晰度优先/流畅度优先

在网络情况实在不好的情况下，从算法方面的优化可能失效，在此情况下，使用者就要选择是清晰度优先，或者流畅度优先来维持基本的通话。

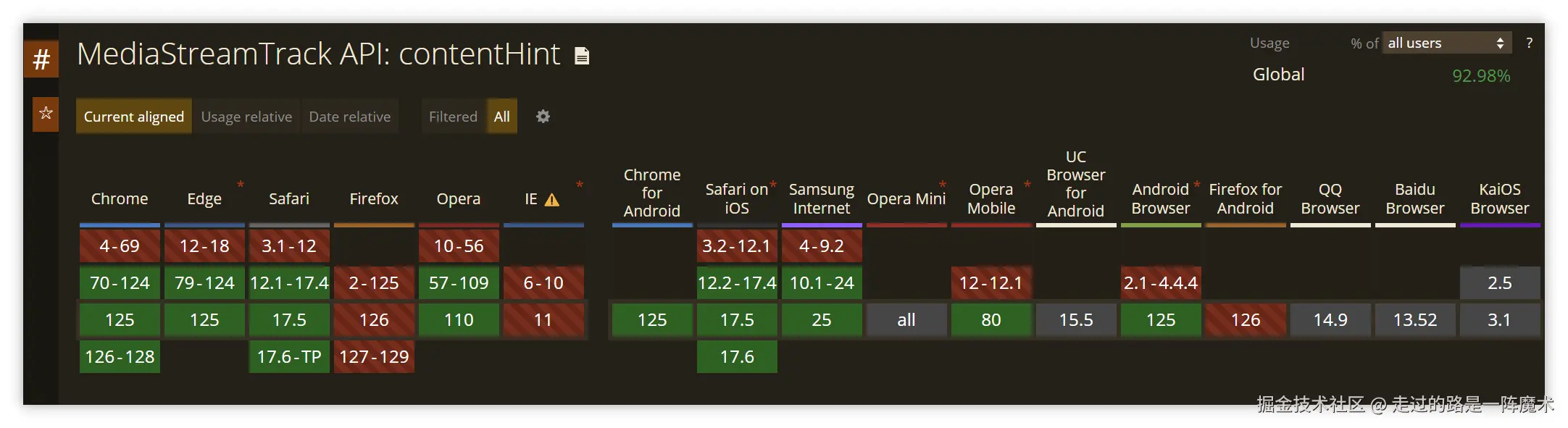

在浏览器中我们可以通过 MediaStreamTrack 实例上的contentHint属性来操作，比如可设定的值有text或者motion，分别就代表了清晰度优先和流畅度优先，还有一些其他的选项可以看MDN，兼容性也还可以接受。

教育场景在共享桌面会对清晰度有较高的要求，因此在实践中可以给共享屏幕设置上text，给人像设置成motion或者默认值。

X. RFC汇总

RFC	标题	描述（仅本文提到的内容）
3550	RTP: A Transport Protocol for Real-Time Applications	RTP及RTCP协议，及扩展格式定义
4585	Extended RTP Profile for Real-time Transport Control Protocol (RTCP)-Based Feedback (RTP/AVPF)	NACK
3611	RTP Control Protocol Extended Reports (RTCP XR)	XR（DLRR/RRTR）
6716	Definition of the Opus Audio Codec	Opus Codec
2198	RTP Payload for Redundant Audio Data	音频RED
5104	Full Intra Request (FIR)	FIR
4585	RTP Profile for Audio and Video Conferences with Minimal Control	包含了PLI

写在最后

虽然内容比较浅显，但对于我来说还是查了大量的资料写成的，时间跨度上也长达半年（狗头），之前想写一个系列文章来记录一下自己在WebRTC相关工作的收获，也方便想从事该方向的前端同学入门的指引，想着如果以后不做WebRTC也可以留个痕迹。没想到先帝创业未半而中道崩殂，在写这篇文章的时候换了一个方向，只能是抽空写写，拖拖到今天才基本写完，内容深度也比我规划时要欠缺，只能下次一定。

规划的系列文章的话，已经写完：

• 一文看懂WebRTC建连过程 juejin.cn/post/732308…
• 一文看懂在浏览器里采集音视频（mediaDevices开启你本地视频之旅行）juejin.cn/post/692456…
• 一文看懂WebRTC Chrome调试工具 （WebRTC Internals工具在项目中的实践）juejin.cn/post/702290…

后面还规划有2-3篇，完成时间更是遥遥无期。

如果你一个Web前端，想要在WebRTC领域深耕，那只了解API使用是远远不够的，需要深入原理，深入RFC，深入源码。
