2024软考网络工程师笔记 - 第9章.网络操作系统与应用服务器

水蓝烟雨
119 阅读14分钟

本地用户与组

1️⃣Windows server 2008R2 本地用户与组
  • 用户：包含用户名、密码、权限以及说明。
  • 用户组：具有相同性质的用户归结在一起，统一授权，组成用户组。
  • 创建用户和组：我的电脑-右键-管理-计算机管理-本地用户和组（本地用户信息存储在本地SAM数据库）。

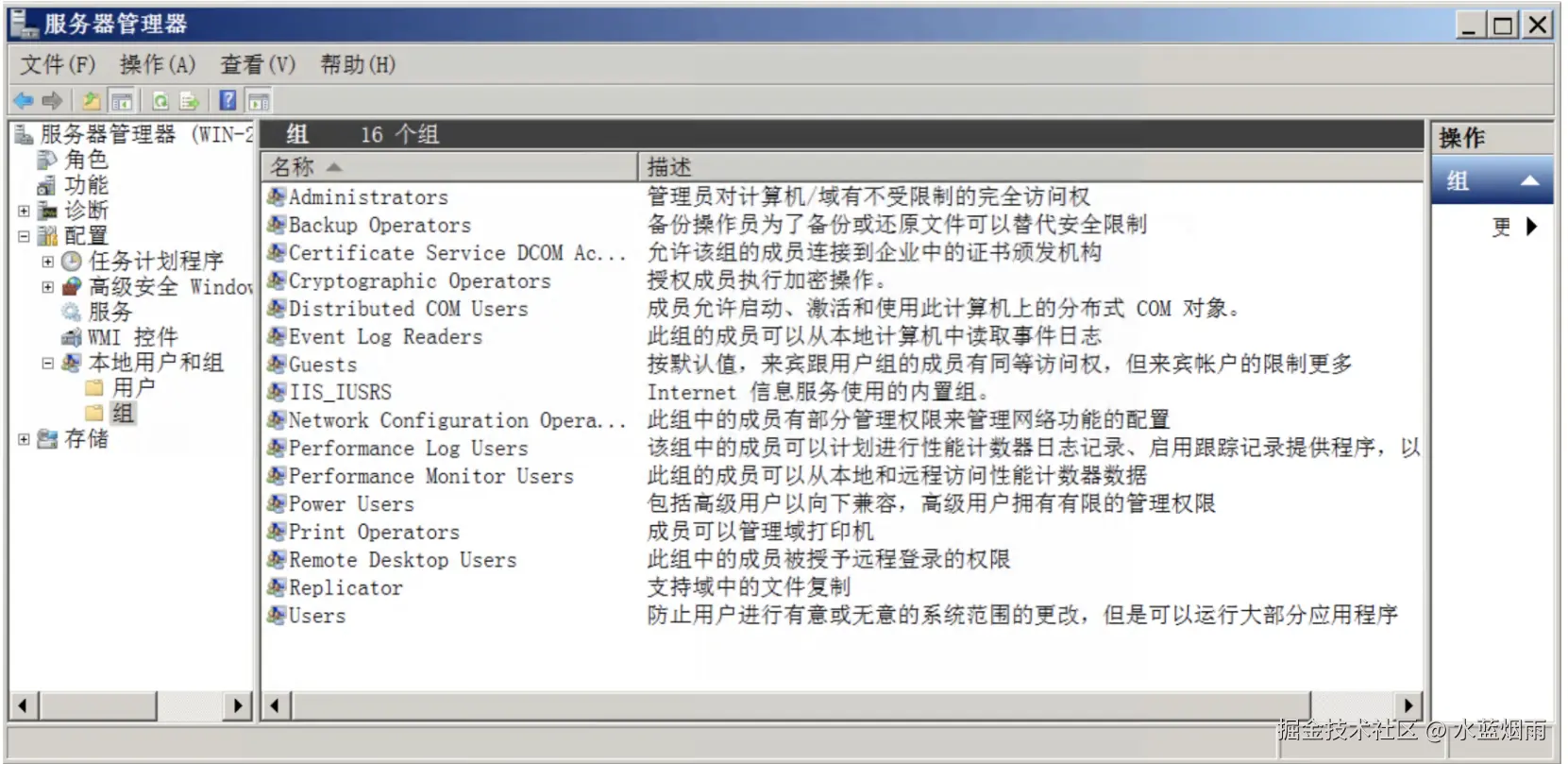

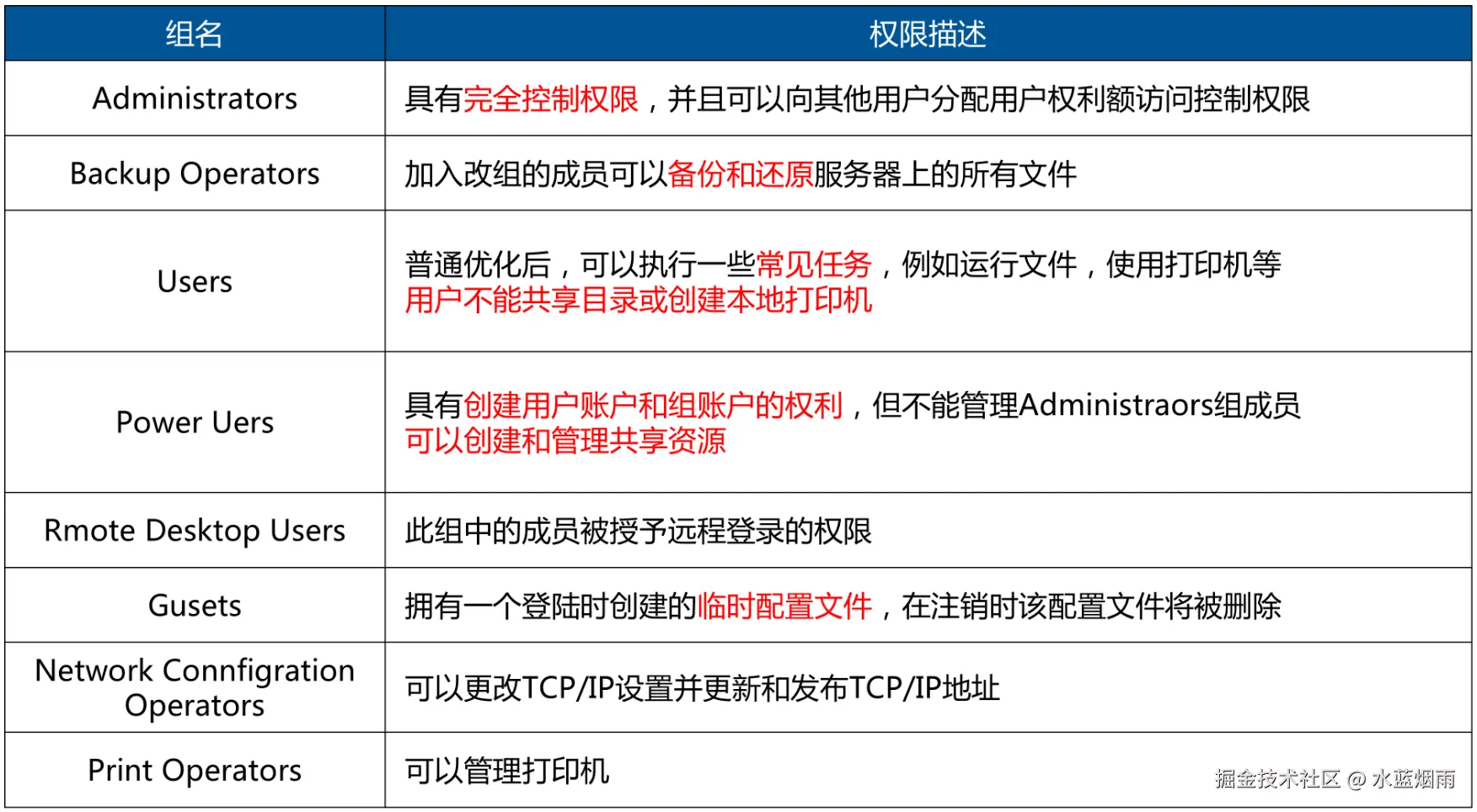

2️⃣常见用户组与权限
  • 权限顺序由高到低：Administrator>Power users>Users>Everyone


🕑活动目录

1️⃣活动目录

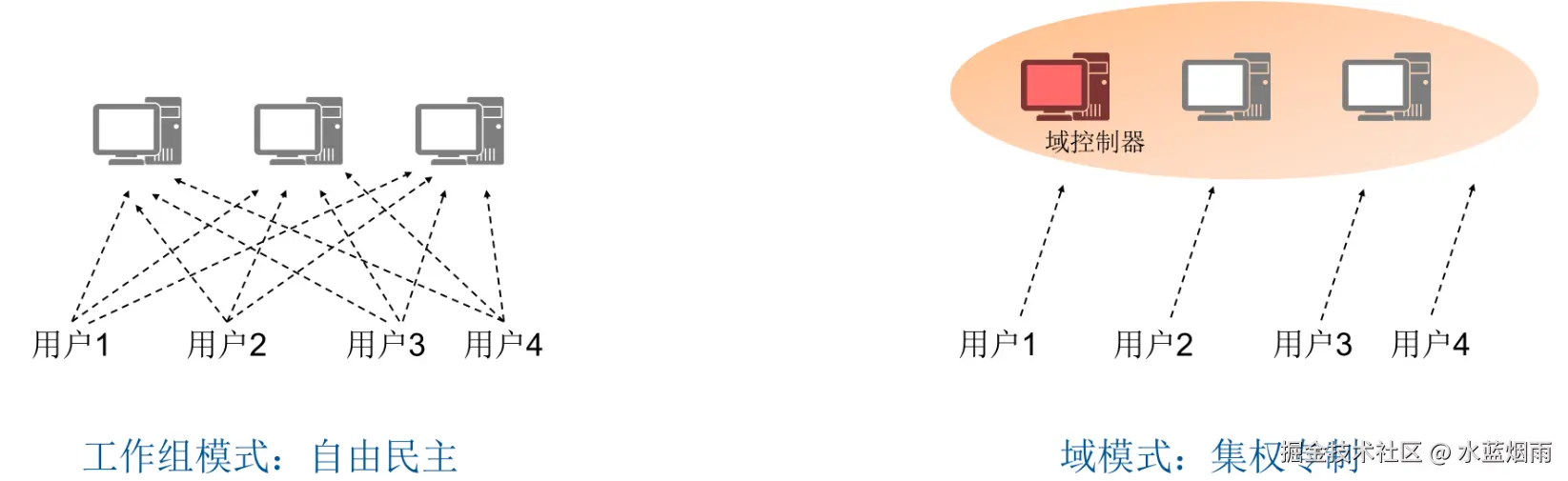

  • 网络中计算机逻辑组织的两种模式：工作组模式和域模式（活动目录AD）。
  • 工作组模式：每台计算机都拥有自己的本地安全账户管理数据库SAM。
  • 域模式：用户信息存储在域控制器，可以在域中漫游，访问域中任意一台服务器上的资源。

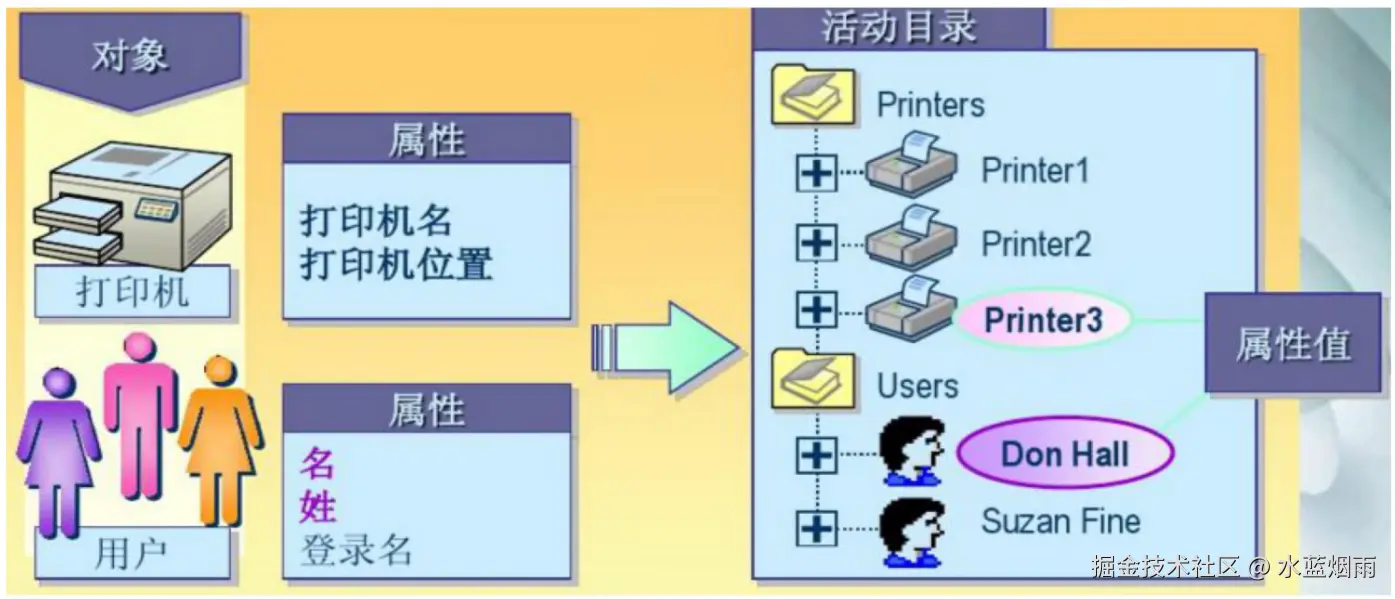

2️⃣活动目录（Active Directory，AD)
  • 活动目录：对域中的账户和资源对象进行存放并集中管理。
    • 一个动态的分布式文件系统，包含存储网络信息的目录结构和相关目录服务。
  • 域控制器(Domain Controller,DC)域中安装了活动目录的计算机。dcpromo
  • AD存储的用户信息，分散在多个DC,操作系统对信息进行备份和选择性复制，维护信息一致性，提供容错能力。
  • 活动目录中对象的名字采用DNS域名结构，安装AD必须先安装DNS组件，必须安装在NTFS分区。


3️⃣活动目录工作组分类
  • 全局组(G):来自本地域，可授权访问域林中的任何信任域。
  • 域本地组(DL):来自任何域，只能访问本地域中的资源。
  • 通用组(U):可来自域林中的任何域，访问权限可以达到域林中的任何域。


  • 组策略（要记住）
    • A-G-DL-P策略
    • A-G-G-DL-P策略
    • A表示用户账号 G表示全局组 U表示通用组 DL表示域本地组 P表示资源权限

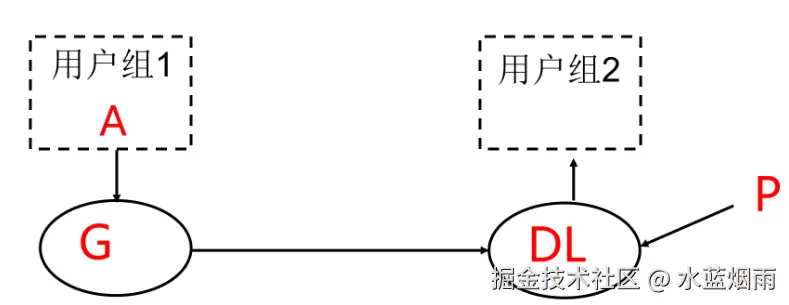

    • A-G-DL-P策略：将用户账号添加到全局组中，将全局组添加到域本地组中，然后为域本地组分配资源权限。

🕒远程桌面与 Samba 服务

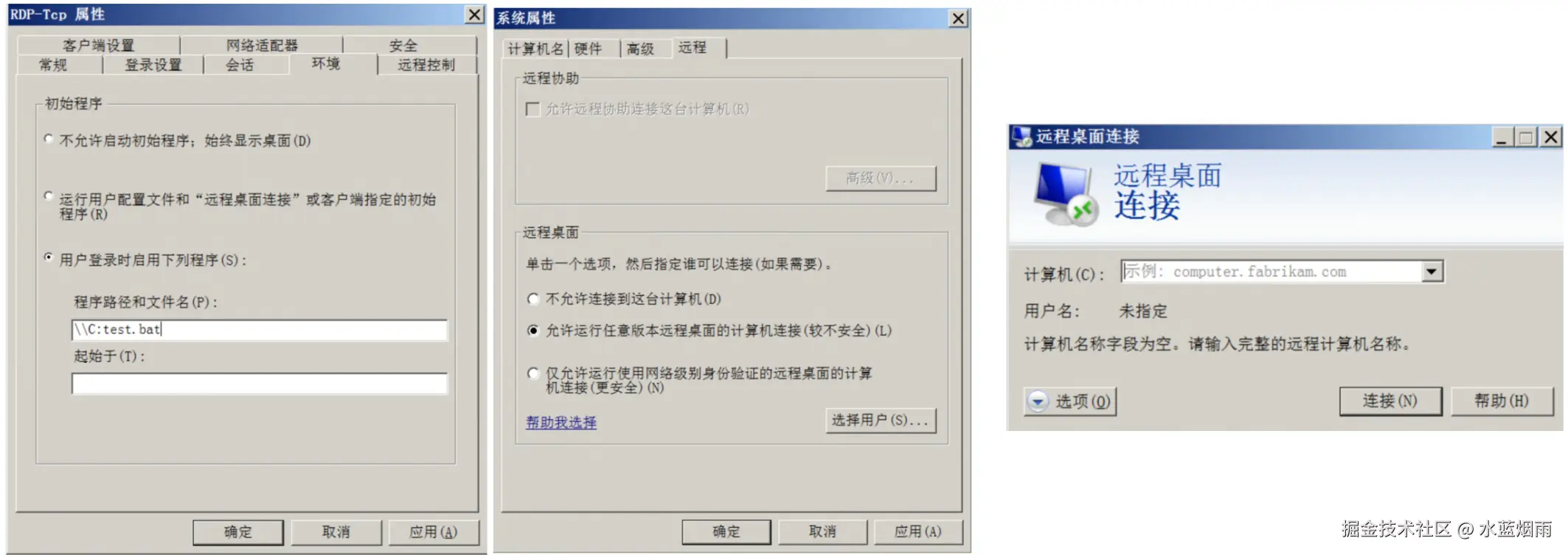

1️⃣远程桌面基础
  • 远程桌面协议RDP,基于TCP3389。
  • 图形化远程桌面连接：开始-所有程序-附件-远程桌面连接命令快捷键：mstsc


2️⃣Samba
  • Samba:向Linux主机提供Windows风格的文件和打印机共享服务。
  • 目的：现网Windows居多，为了让Linux兼容与现网用户共享数据和服务。

🕓IIS 服务器（Web 与 FTP)

1️⃣Windows Server 2008R2 IIS服务器
  • IIS( Internet Information Server)因特网信息服务器。
  • IIS可以搭建Web服务器、FTP服务器和SMTP服务器。【没有POP3和IMAP】

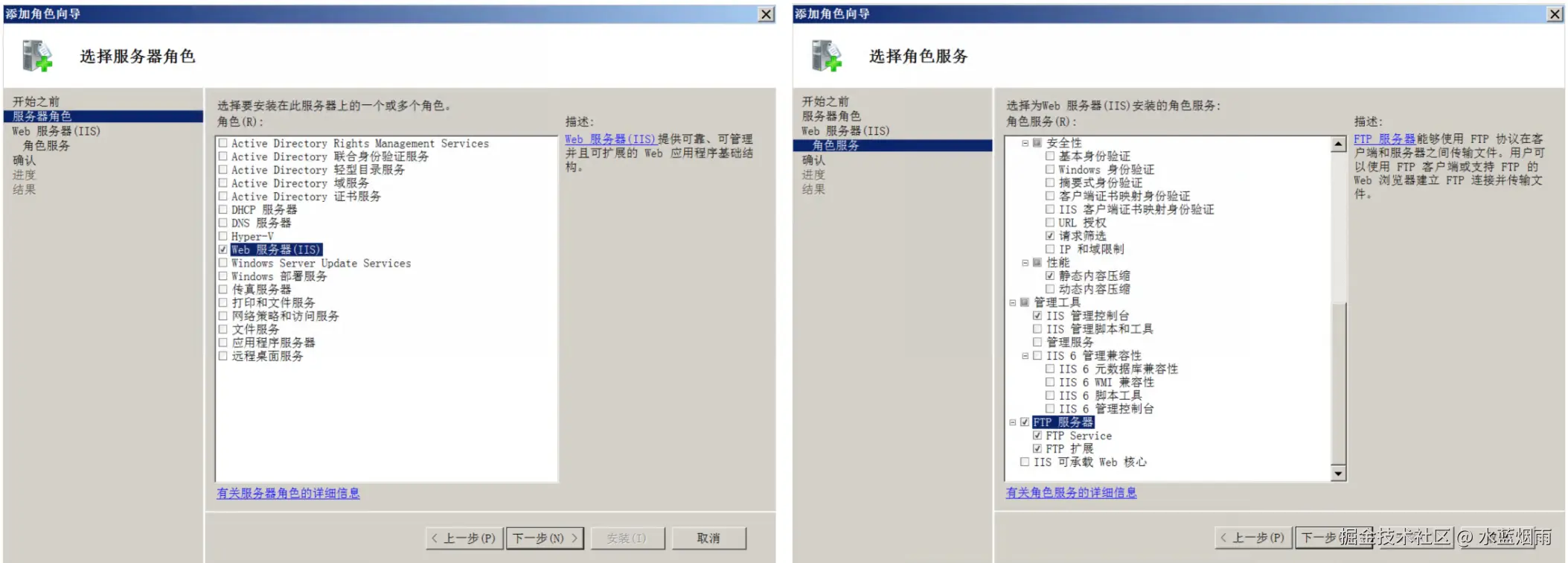

  • 安装IIS服务：开始→管理工具→服务器管理→角色→添加角色→Web服务器(IIS)。

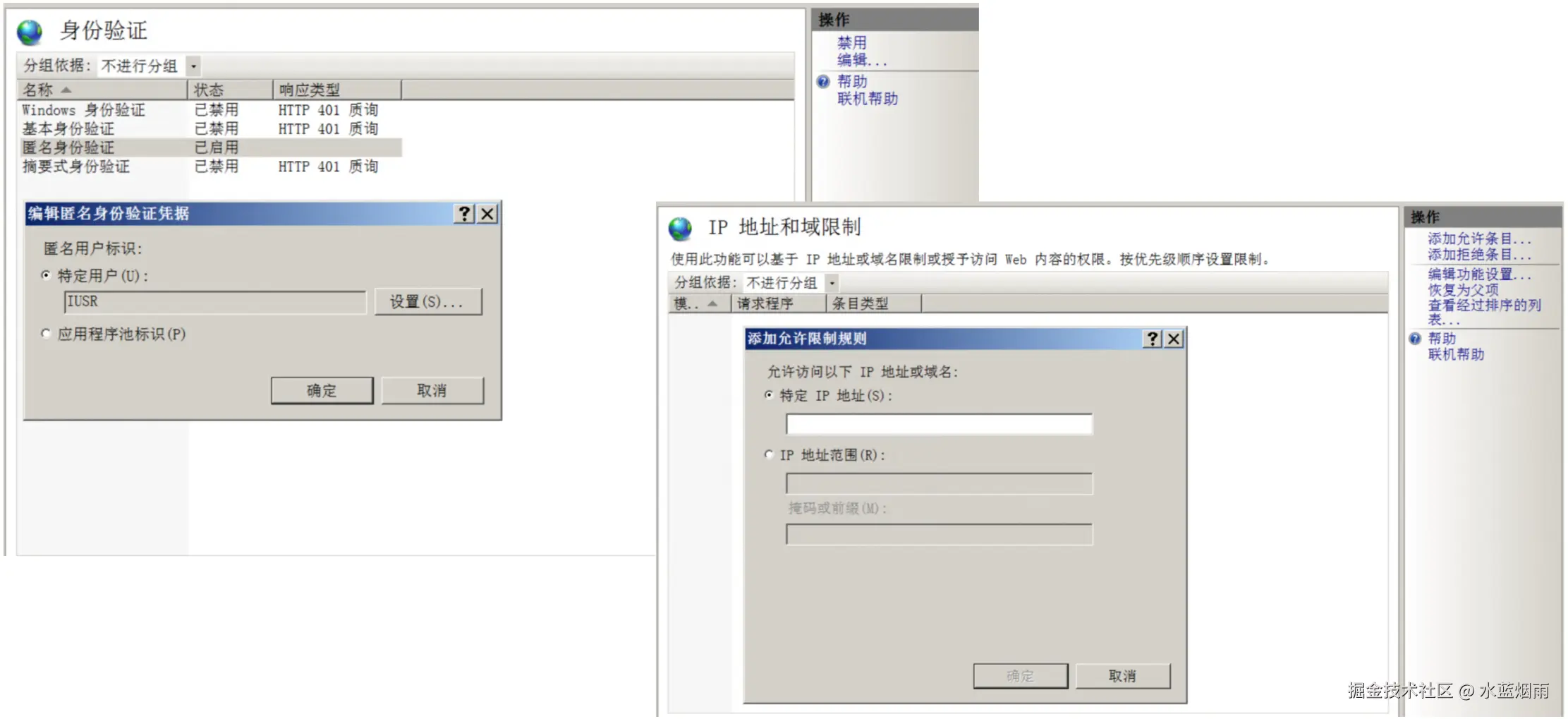

2️⃣网站安全性配置


3️⃣Linu*Apache 服务器配置
  • Apache:提供Web和FTP等服务，其中Web配置文件是http d.cosf 。
  • Apache站点默认Web根目录是/var/www/html或/home/httpd,不同版本有差异。
  • 虚拟主机：基于IP地址、基于端口、基于名字。
4️⃣FTP服务器配置
  • FTP端口：21（控制）TCP20(数据)数据端口比控制端口小1。

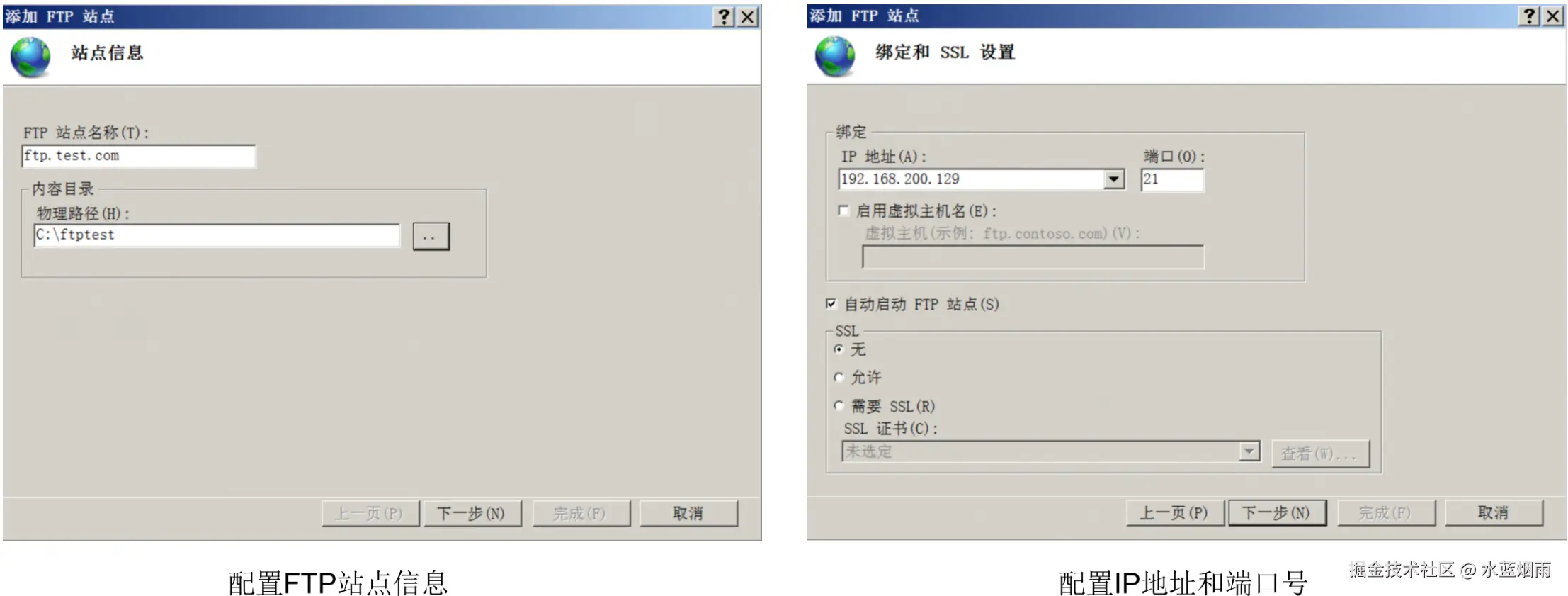

  • 添加FTP站点：开始→管理工具→IS管理器→网站→添加FTP站点。

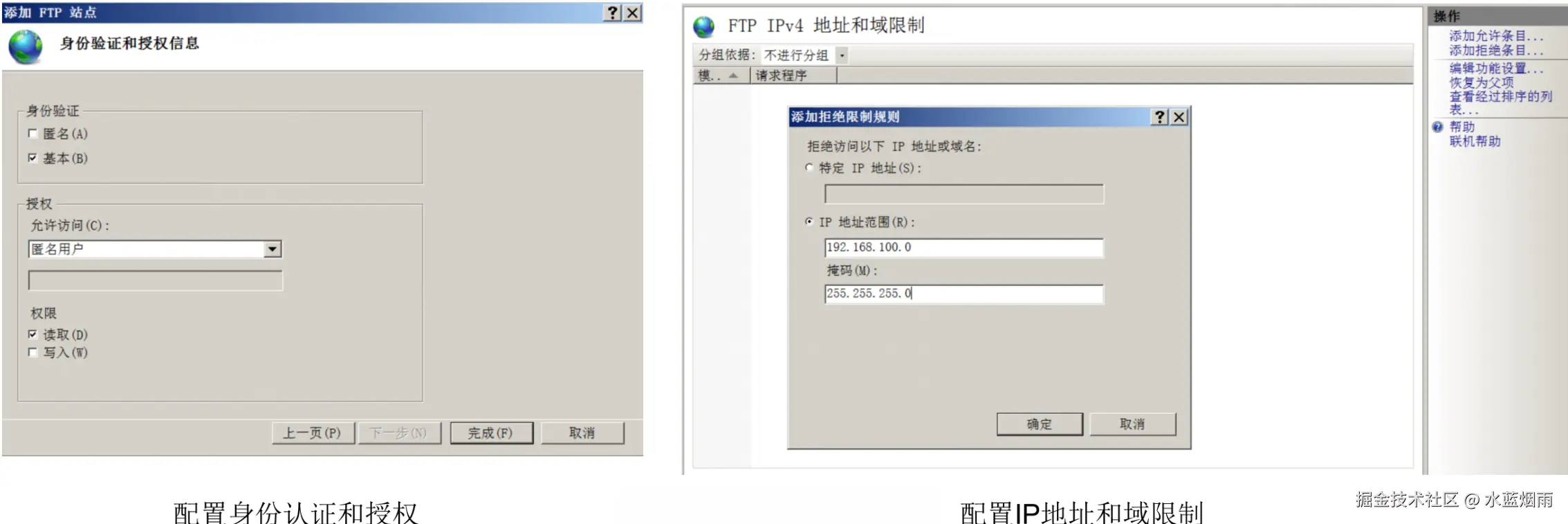

5️⃣FTP权限控制


6️⃣FTP站点访问
  • 客户端访问：浏览器或Windows搜索ftp://192.168.1.10
  • 命令行访问：DOS下ftp命令访问
    • dir:展示目录下的文件
    • get：从服务器端下载文件
    • put：向FTP服务器端上传文件
    • lcd:设置客户端当前的目录
    • bye:退出FTP连接

🕔DNS 服务器

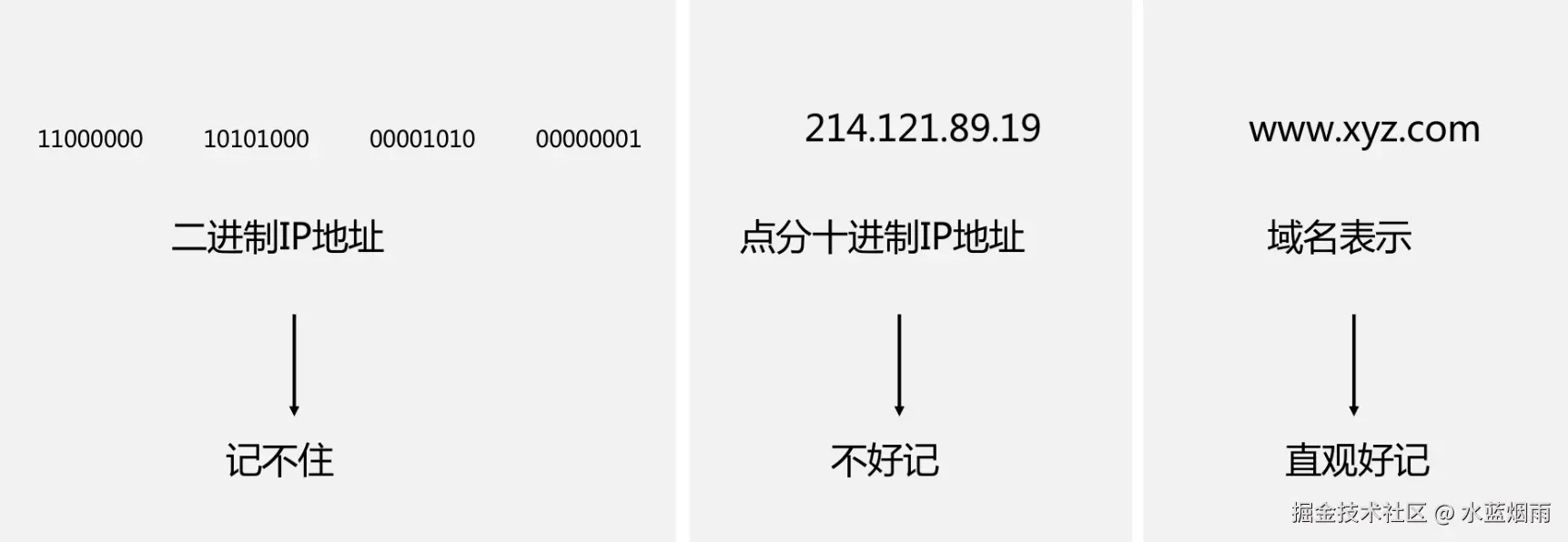

1️⃣DNS域名系统
  • 域名系统(Domain Name System,DNS )。
    • DNS作用：把域名转换成IP地址。
    • DNS/DHCP服务器必须为静态IP地址，而Web/FTP均可为动态IP。
    • Linux系统中提供 DNS 服务的组件为bind,主配置文件为named.conf。
    • 诊断域名系统基础结构的信息和查看DNS服务器的IP地址命令是：nslookup。

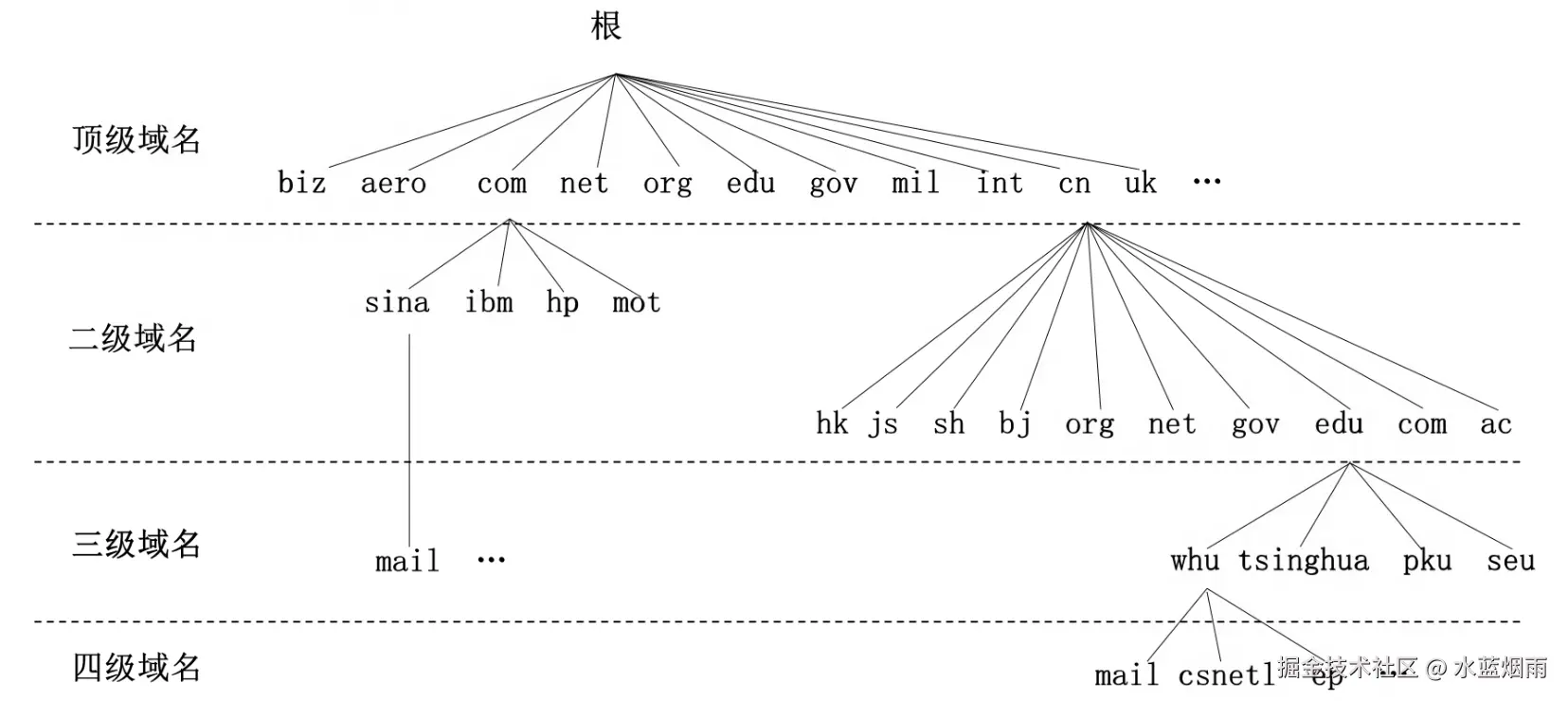

2️⃣DNS域名系统结构
  • DNS通过层次结构的分布式数据库建立一致性名字空间。
    • FQDN完全合格域名，比如www.whu.edu.cn.
    • 最顶层是根域，用“.”表示
    • 根域下面是顶级域，分为国家顶级域和通用顶级域
    • 顶级域下面是二级域，二级域下还可以划分子域

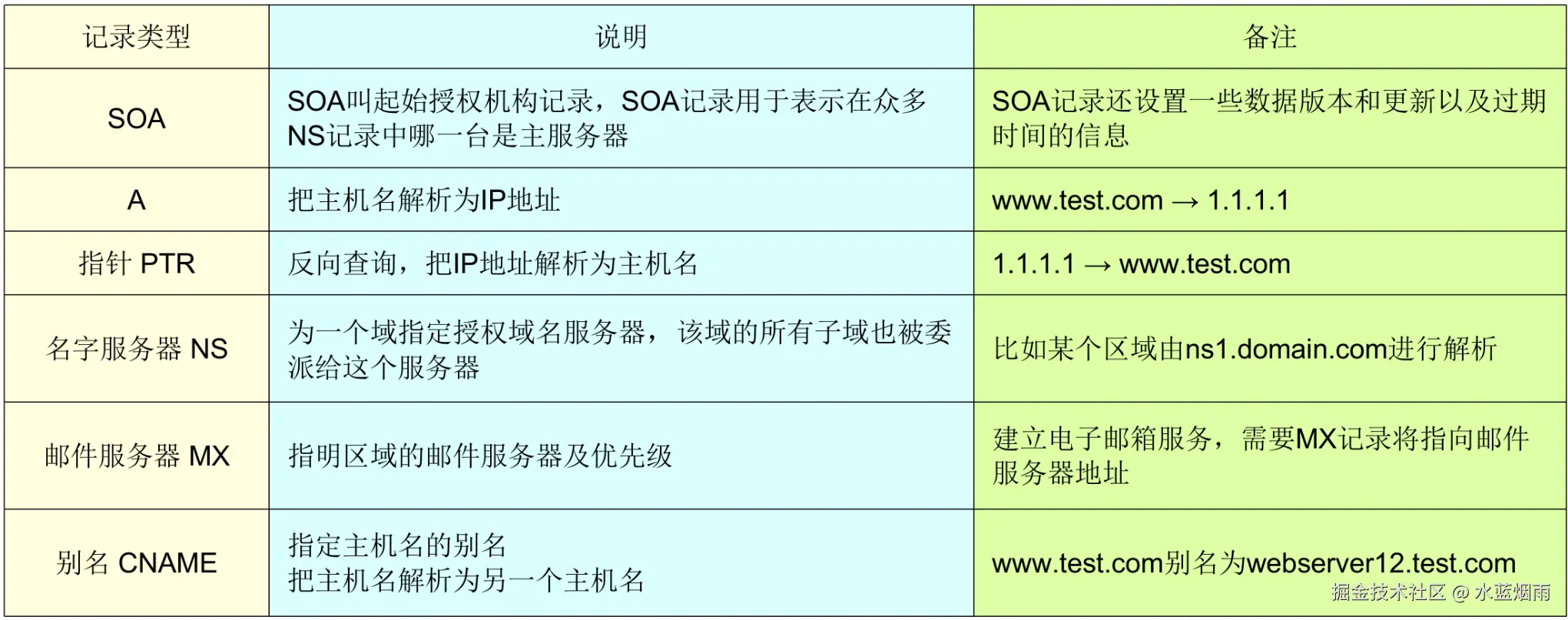

3️⃣DNS记录类型


4️⃣DNS查询方式
  • 递归查询：域名服务器帮助用户进行名字解析，并返回最后的结果。 【老好人】
  • 迭代查询：域名服务器进行迭代访问，反复多次，直到最后找到结果。 【踢皮球】

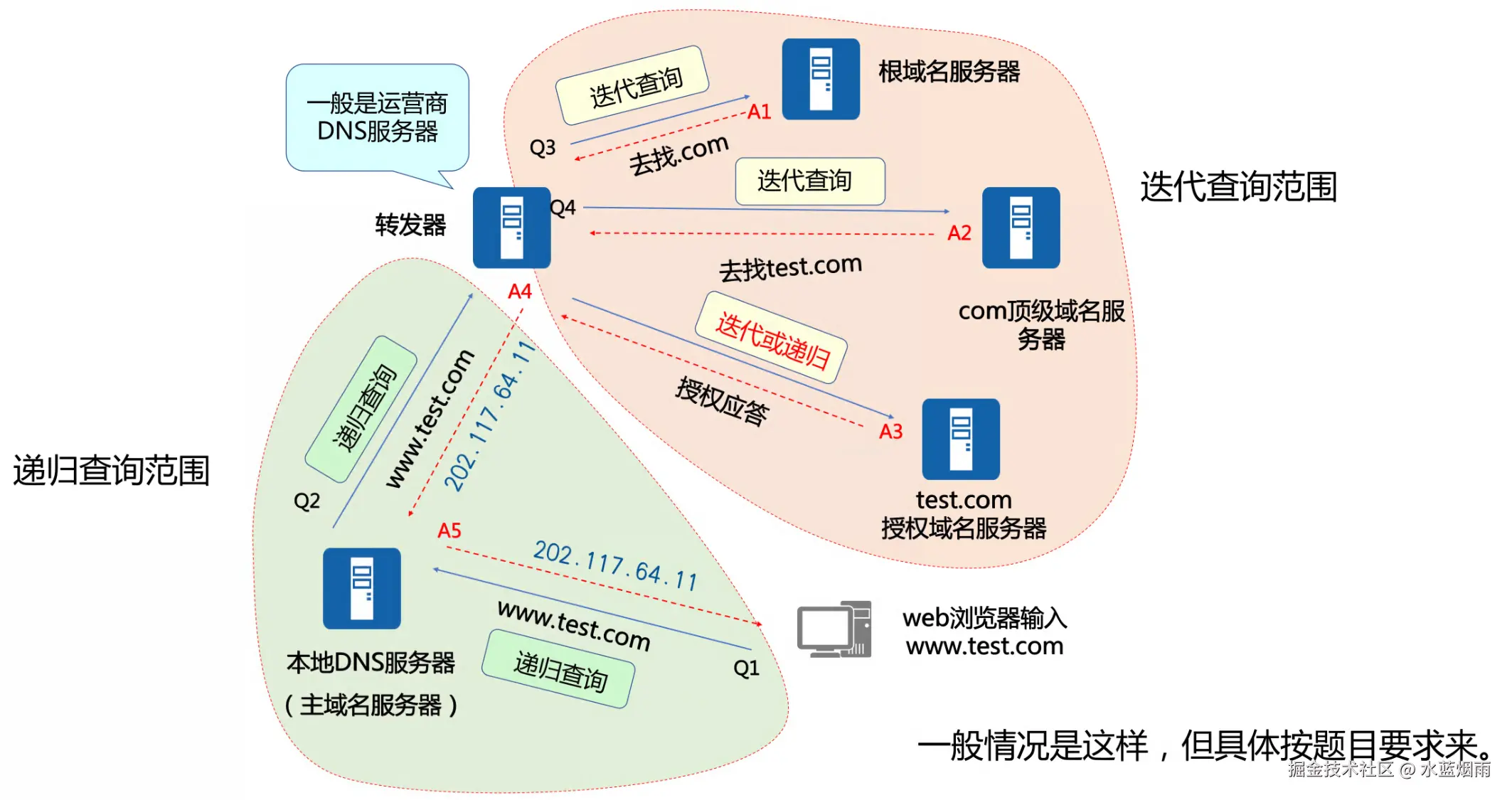

5️⃣DNS查询过程

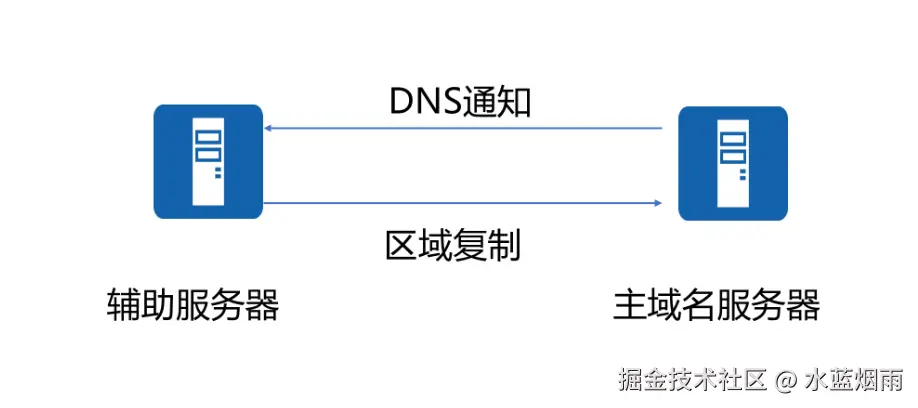

6️⃣辅助DNS服务器
  • 辅助DNS服务器是一种容错设计，DNS主服务器出现故障或因负载太重无法及时响应客户机请求，辅助服务器将挺身而出为主服务器排忧解难。
  • 辅助服务器的区域数据都是从主服务器复制而来，DNS通知消息让辅助服务器能及时更新区域信息，只有被通知的辅助域名服务器才能从主域名服务器进行区域复制。


7️⃣DNS配置文件
  • (1)/etc/resolv.conf:DNS服务器配置文件，包含了主机的域名搜索顺序和DNS服务器地址。
    • [root@localhost ~]# cat /etc/resolv.conf//查看该文件中的内容

    • Generated by Network Manager

    • nameserver 8.8.8.8 //google DNS
    • nameserver 8.8.4.4//google 用DNS
  • (2)/etc/named.conf:DNS主配置文件，存放各类DNS记录，比如A记录、PTR记录。
  • (3)/etc/hosts:存放主机DNS解析缓存，包含IP地址、主机名。
    • C:\Windows\System32\drivers\etc\hosts

    • For example:

    • 102.54.94.97 rhino.acme.com

    • 38.25.63.10 x.acme.com

  • (4)host.conf:解析器查询顺序配置文件。
    • vi /etc/host.conf
    • order hosts bind//表示先查询本地hosts文件，如果没有结果，再尝试查找BINDDNS服务器。

🕕DHCP 服务器

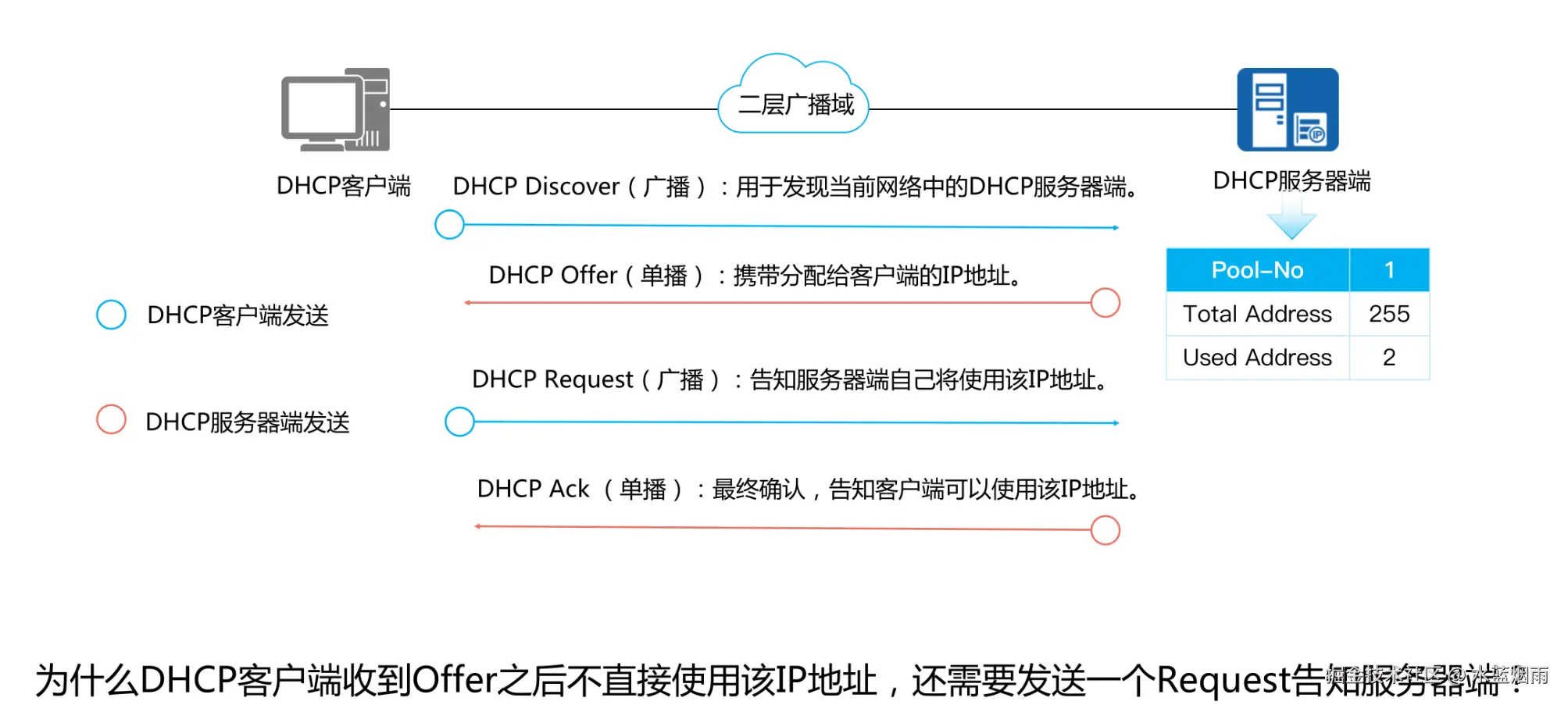

1️⃣DHCP工作原理

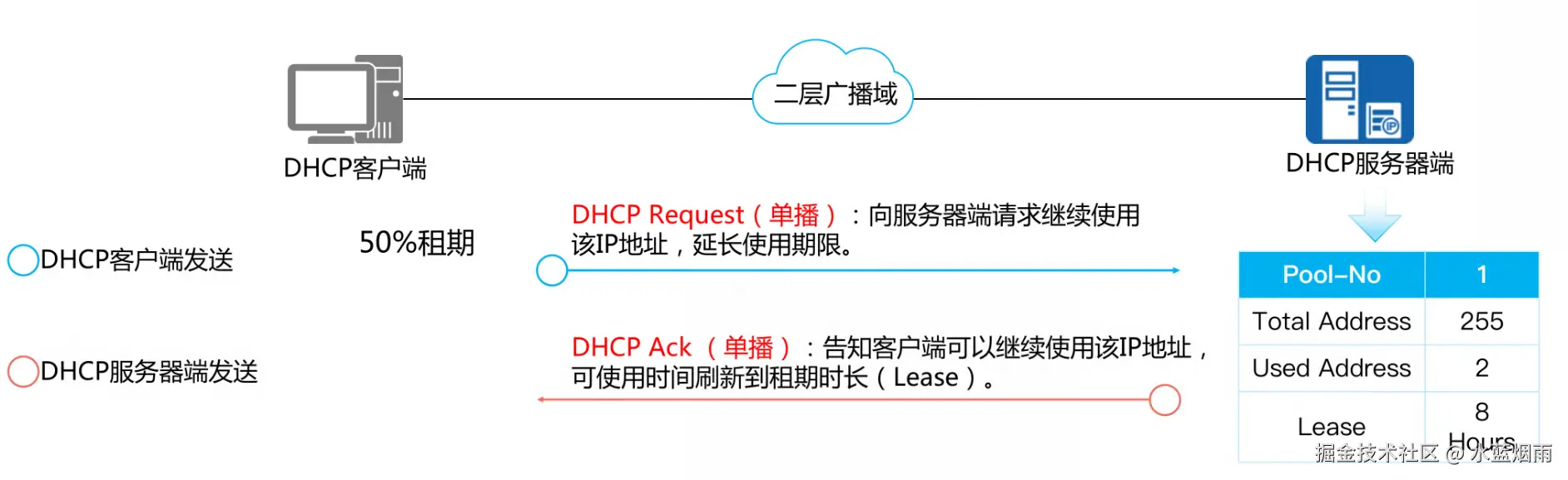

2️⃣DHCP租期更新


  • 当客户机的租约期到50%，会向DHCP服务器发送DHCP REQUEST消息包。
  • 如果客户机接收到该服务器回应的DHCP ACK消息包，客户机就根据包中所提供的新的租期以及其它已经更新的TCP/IP参数，更新自己的配置，IP租用更新完成。
  • 如果没有收到该服务器的回复，则客户机继续使用现有的IP地址，因为租期还剩50%。
  • 如果在租期过去50%的时候没有更新，则客户机将在租期过去87.5%的时候再次向为其提供IP的DHCP服务器联系。
  • 如果还不成功，到租约的100%时候，客户机必须放弃这个IP地址，发送DHCP DISCOVER重新申请地址。
  • 如果此时无DHCP可用，客户机会使用169.254.0.0/16中随机的一个地址，并且每隔5分钟再进行尝试。

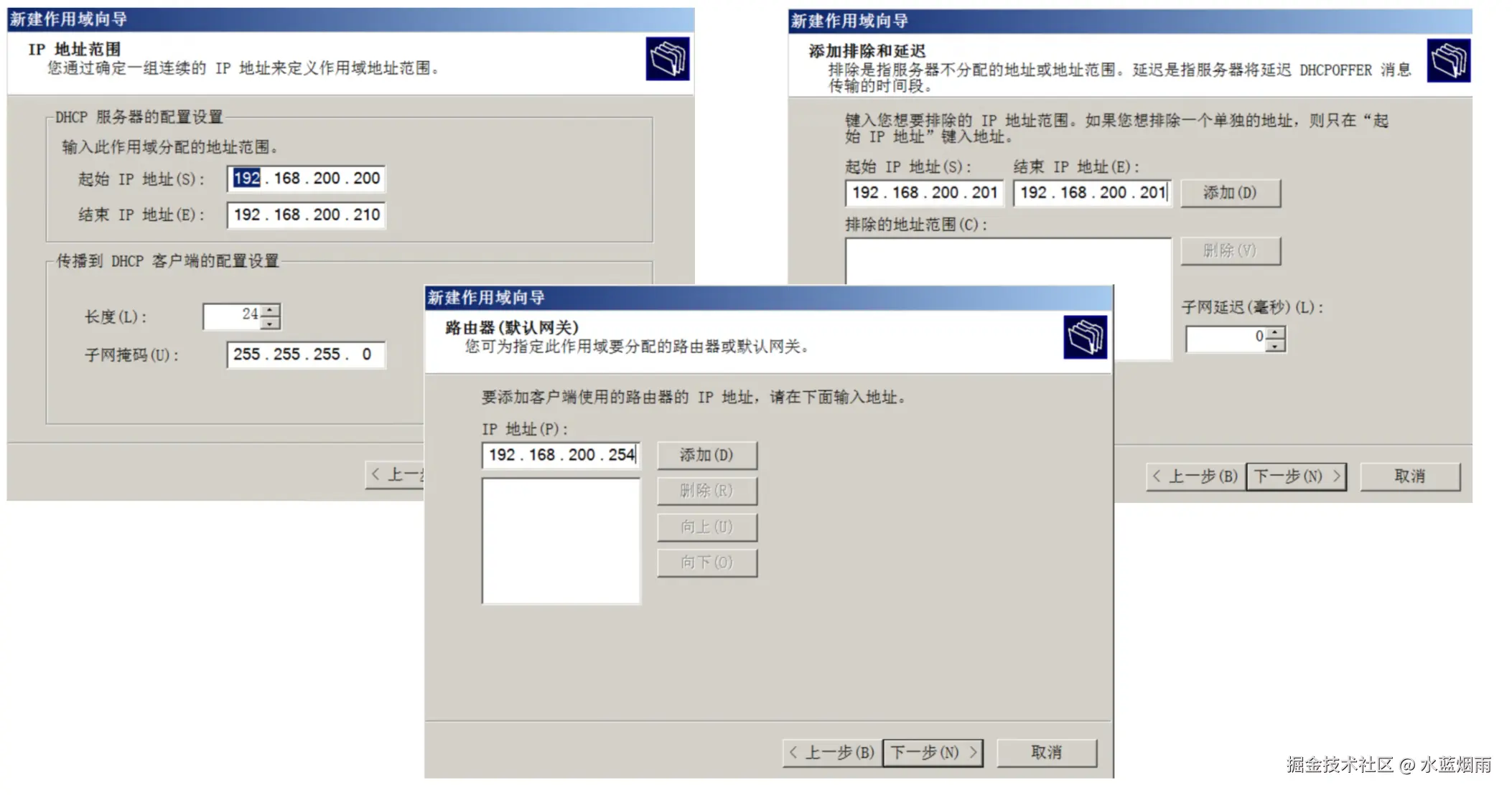

3️⃣新建DHCP地址池

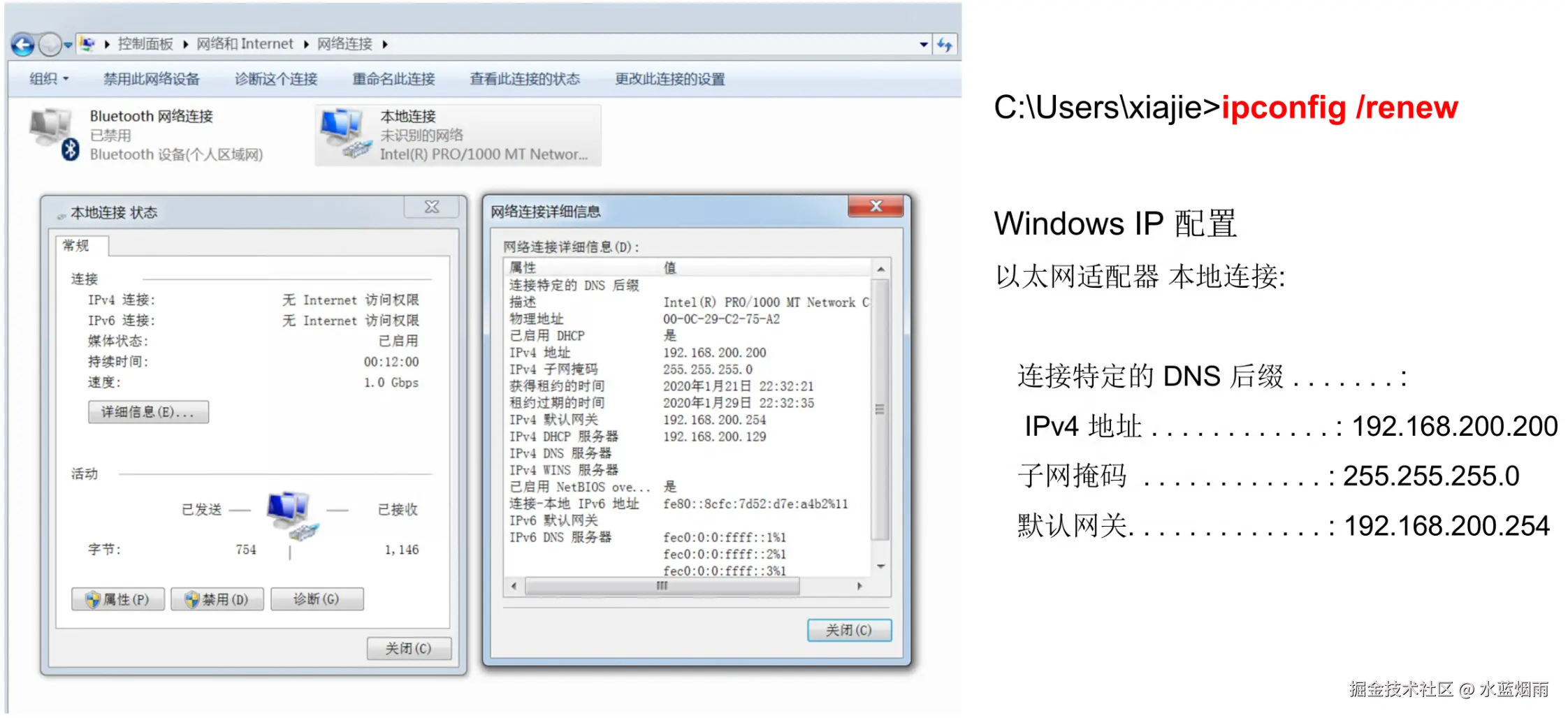

4️⃣客户端DHCP


5️⃣Linux DHCP配置
  • Dhcpd. conf的配置文件例子进行说明
    • subnet 192.168.0.0 netmask 255.255.255.0 {
    • range 192.168.0.200 192.168.0.254;
    • ignore client-updates;
    • default-lease-time 3600;
    • max-lease-time 7200;
    • option routers 192.168.0.1;
    • option domain-name"test.org" ;
    • option domain-name-servers 192.168.0.2;
    • host test1 { hardware ethernet 00:E0:4C:70:33:65;fixed-address 192.168.0.8;}
  • DHCP可分配地址为192.168.0.200-254，网关为192.168.0.1，DNS地址为192.168.0.2
  • 同时对主机test1 提供固定的IP地址192.168.0.8
6️⃣华为DHCP配置
  • 华为路由器/三层交换机DHCP配置
  • [dhcp] dhcp enable//开DHCP功能
  • [dhcp] ip pool vlan10 //DHCP地址vlan10
  • [dhcp-ip-pool-vlan10] network 192.168.10.0 mask 24
  • [dhcp-ip-pool-vlan10] gateway-list 192.168.10.254//指定网关地址
  • [dhcp-ip-pool-vlan10] dns-list 8.8.8.8 //指定DNS地址
  • [dhcp-ip-pool-vlan10] quit
  • [dhcp] ip pool vlan20 //DHCPvlan10
  • [dhcp-ip-pool-vlan20] network 192.168.20.0 mask 24
  • [dhcp-ip-pool-vlan20] gateway-list 192.168.20.254
  • [dhcp-ip-pool-vlan20] dns-list 8.8.8.8

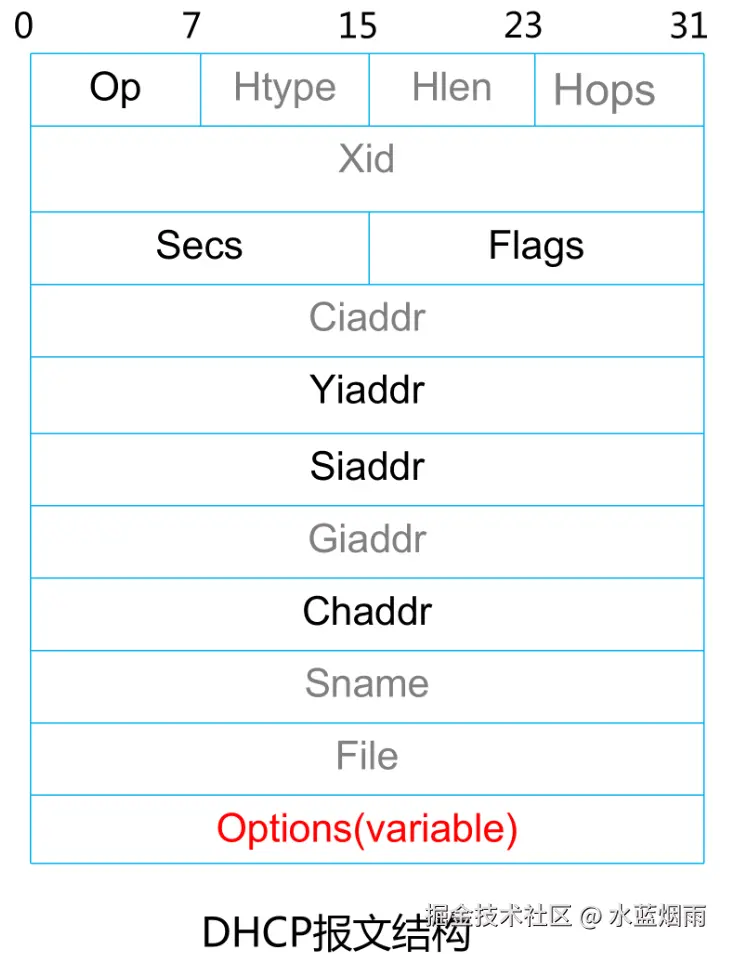

7️⃣DHCP报文格式
  • DHCP除了标准字段，还包含可选部分Option(用户自定义)。
    • Option 82:称为中继代理 DHCPRe|ay 信息选项。
    • Option 43:为AP分配IP地址的同时，通告AC的地址。

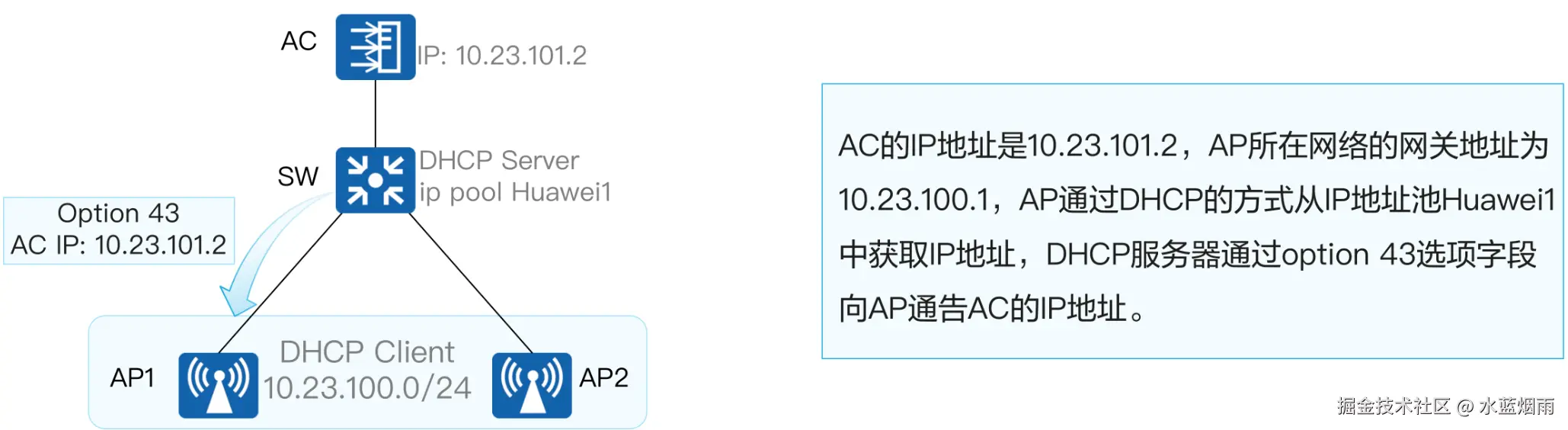

8️⃣Option 43应用举例
  • WLAN三层组网中，当AP上线时，需要获取AC的IP地址，并与AC之间建立CAPWAP隧道。
  • AP的IP地址通过DHCP服务器分配，当AC的IP地址与AP不在同一个广播域，AP无法通过广播的方式获取AC的IP地址，则CAPWAP隧道无法建立成功。
  • AP通过DHCP报文中的Option43选项字段获取AC的IP地址，当AP获取AC的IP地址后，可以进一步完成CAPWAP隧道的建立，从而实现AP上线。


9️⃣华为DHCP option43配置
  • DHCP常规配置，为AP分配IP地址。
    • [DHCP-HW] dhcp enable
    • [DHCP-HW] ip pool huawei
    • [DHCP-HW-ip-pool-huawei] network 192.168.100.0 255.255.255.0
    • [DHCP-HW-ip-pool-huawei] gateway-list 192.168.100.1
  • 配置Option43,使AP能够获得AC的IP地址，假设AC的IP地址是10.10.10.1。
    • [DHCP-HW-ip-pool-huawei] option 43 sub-option 3 ascii 10.10.10.1

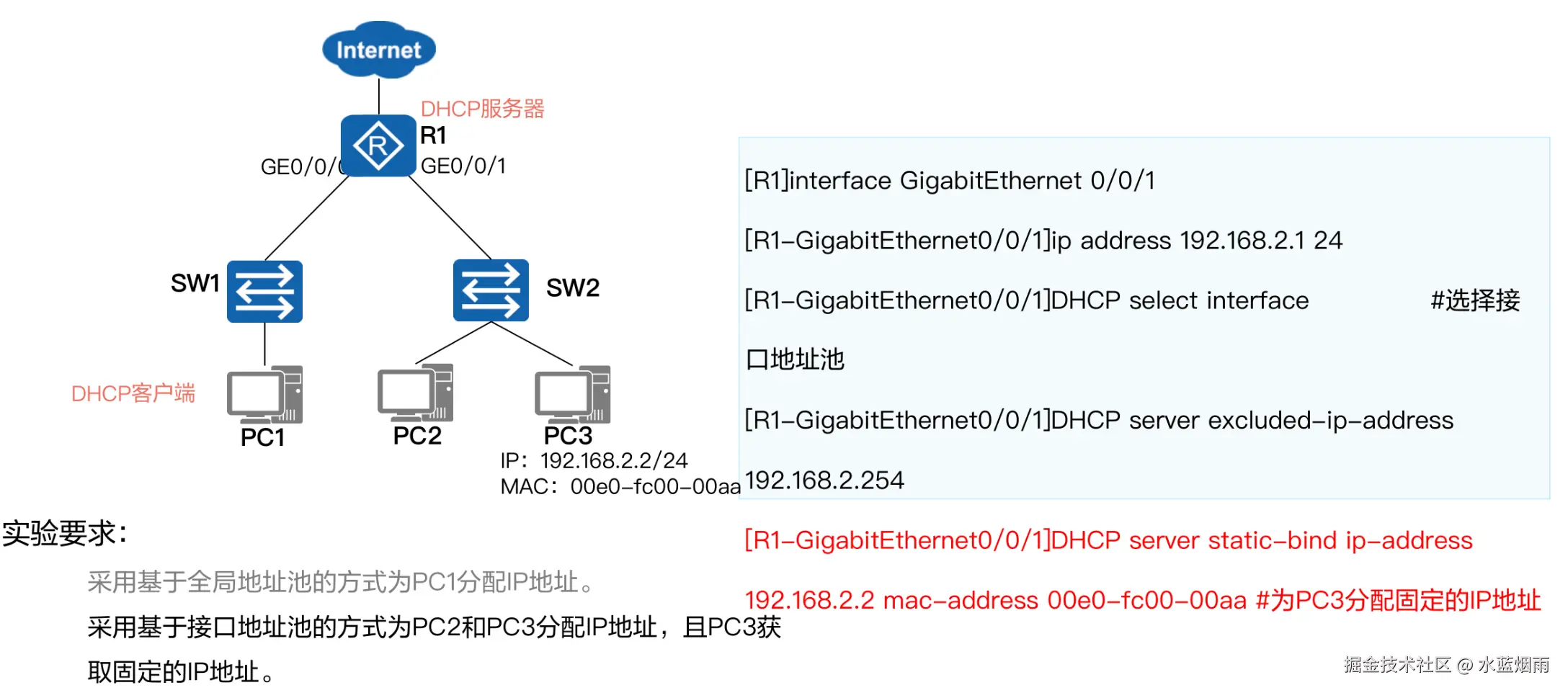

🔟DHCP分配固定IP地址

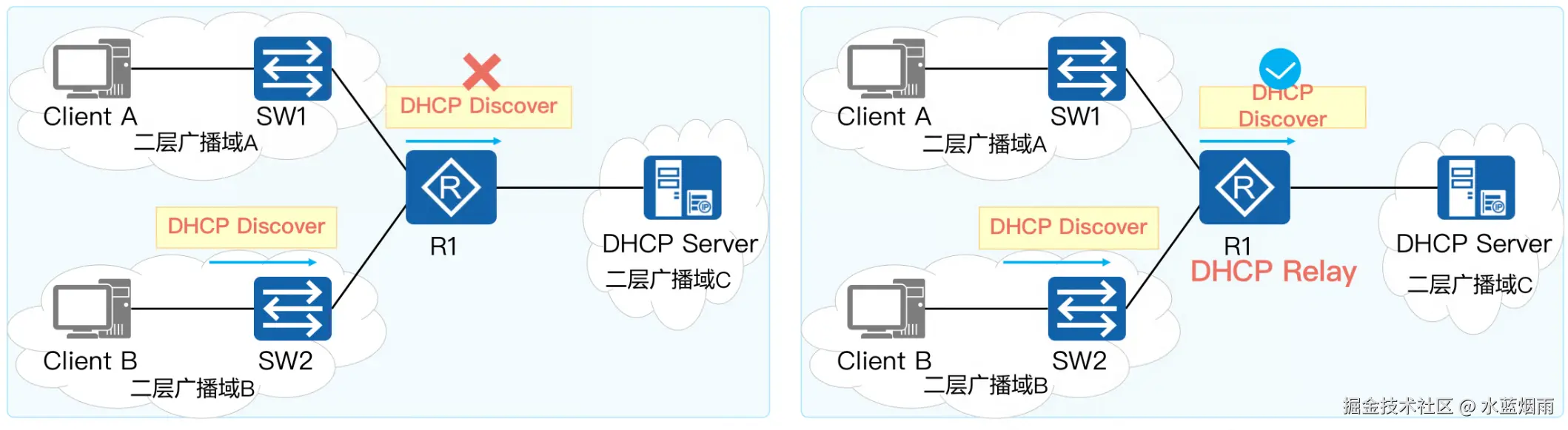

1️⃣1️⃣DHCP中继 (DHCPRe|ay)
  • 随着网络规模的不断扩大，网络设备不断增多，企业内不同的用户可能分布在不同的网段，一台DHCP服务器在正常情况下无法满足多个网段的地址分配需求。如果还需要通过 DHCP| 服务器分配IP地址，则需要跨网段发送DHCP报文。
  • DHCPRe|ay 即DHCP中继，它是为解决DHCP服务器和DHCP客户端不在同一个广播域而提出的，提供了对DHCP广播报文的中继转发功能，能够把DHCP客户端的广播报文“透明地”传送到其它广播域的DHCP服务器上，同样也能够把DHCP服务器端的应答报文“透明地”传送到其它广播域的DHCP客户端。

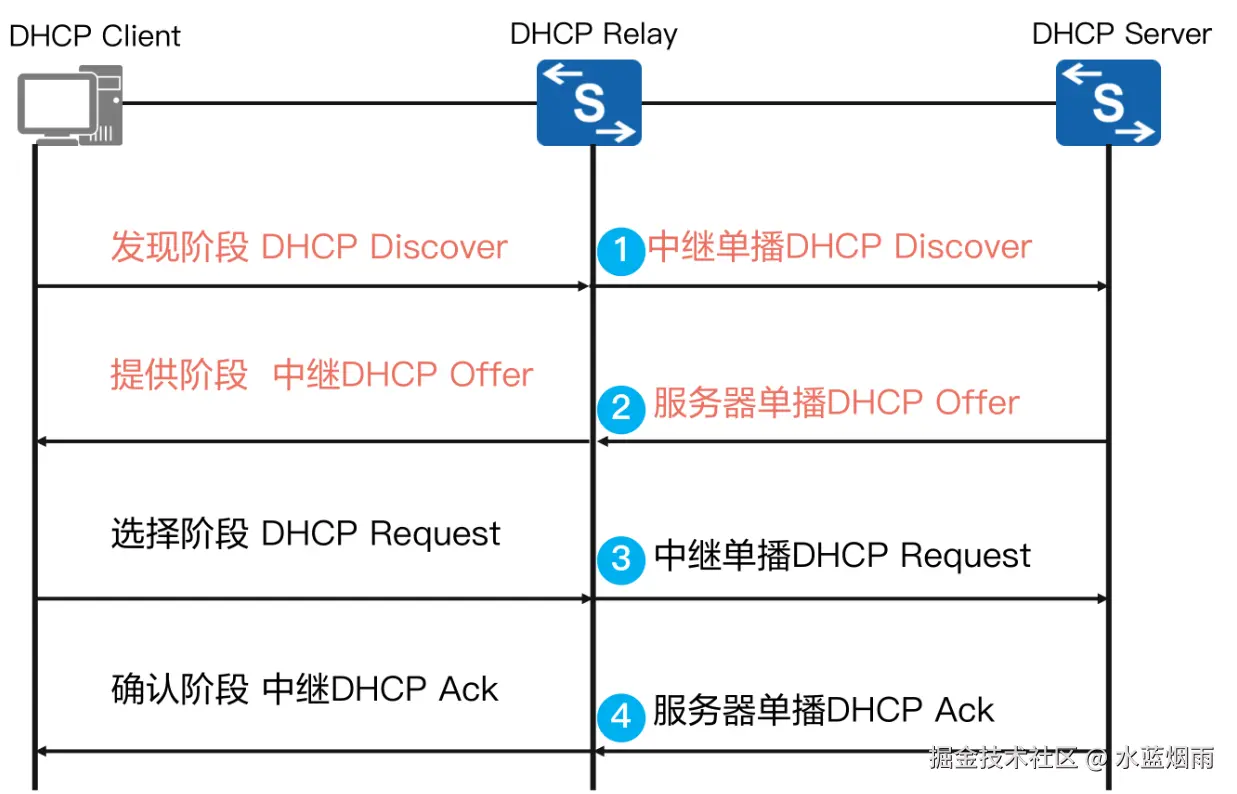

1️⃣2️⃣DHCP Relay工作原理
  • 有中继场景时DHCP客户端首次接入网络的工作原理：
    • 1.发现阶段：DHCP中继接收到DHCP客户端广播发送的DHCP DISCOVER报文后，通过路由转发将DHCP报文单播发送到DHCP服务器或下一跳中继。
    • 2.提供阶段：DHCP服务器根据DHCP DISCOVER报文中的Giaddr字段选择地址池为客户端分配相关网络参数，DHCP中继收到DHCPOFFER报文后，以单播或组播方式发送给DHCPClient。
    • 3.选择阶段：中继接收到来自客户端的DHCPREQUEST报文的处理过程同“发现阶段”。
    • 4.确认阶段：中继接收到来自服务器的DHCPACK报文的处理过程同“提供阶段”。

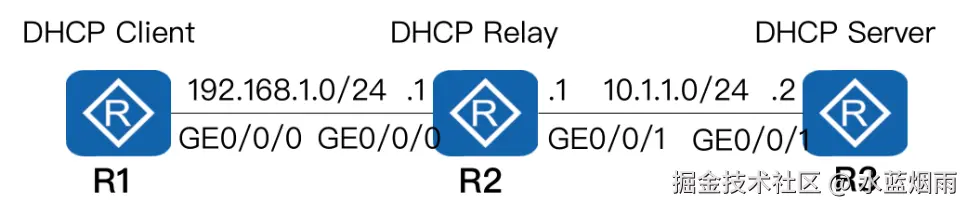

1️⃣3️⃣DHCPRe|ay 配置举例


  • 配置要求：
    • R1通过DHCP获取IP地址。
    • R2的GE0/0/0接口开启DHCP Relay功能，并且指定DHCP Server的IP地址为10.1.1.2。
    • R3创建地址池名字为"HW-1"，地址范围为192.168.10/24,网关为192.168.1.1。

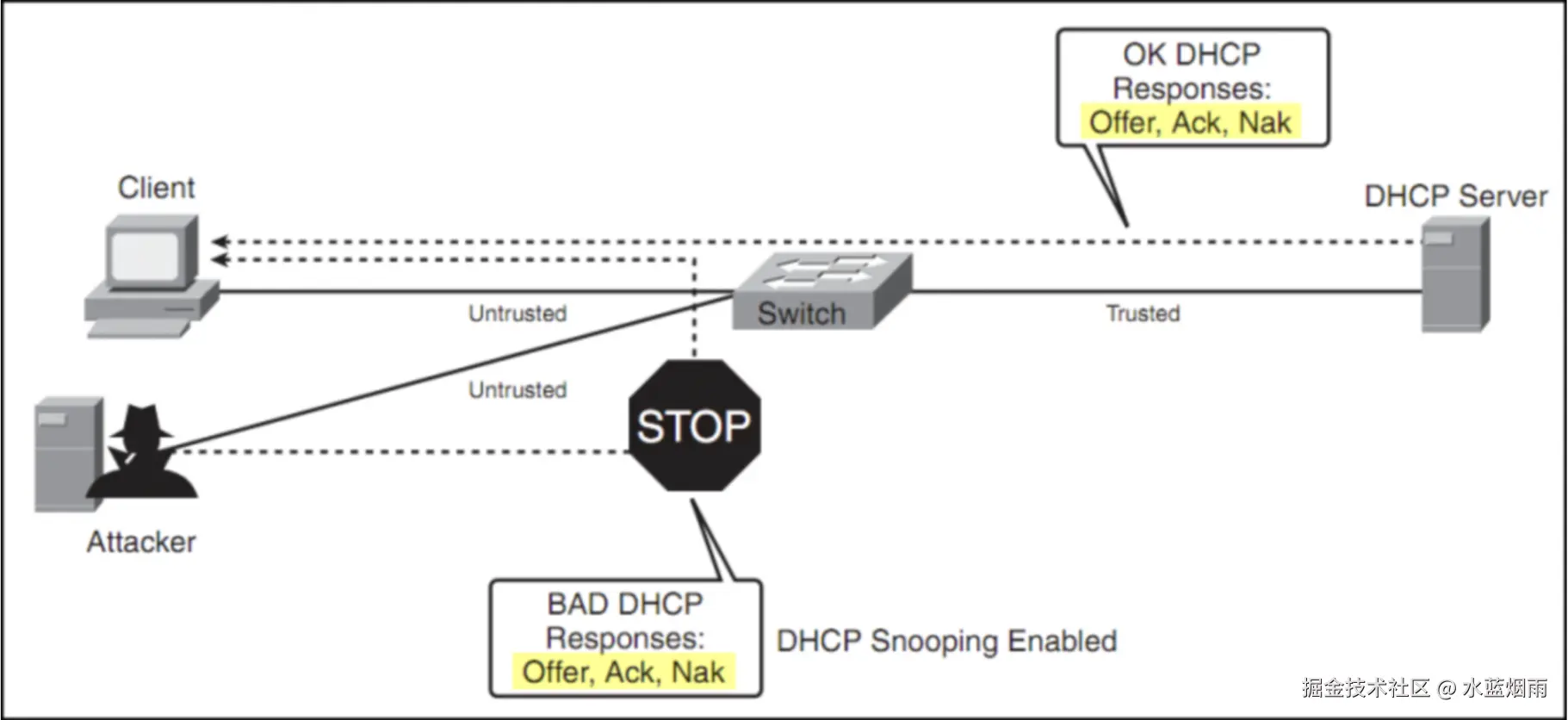

1️⃣4️⃣DHCP Snooping防止私接DHCP服务器


1️⃣5️⃣DHCP Snooping配置
  • [Huawei] dhcp snooping enable
  • [Huawei] int GigabitEthernet0/0/1
  • [Huawei-GigabitEthernet0/0/1] dhcp snooping trusted
  • [Huawei] int GigabitEthernet0/0/2
  • [Huawei-GigabitEthernet0/0/2] dhcp snooping untrusted

Linux服务器配置

🕐Linux服务器配置

1️⃣Linux网络配置
🔴Linux 网络配置
  • Linux系统，设备和配置都是文件。
  • 网络相关配置文件大多数位于/etc目录下，这些文件可以在系统运行时修改，不用重启或停止任何守
  • 护程序，更改立刻生效。
  • “#”开头的为注释内容。
🟠Linux 网络配置文件

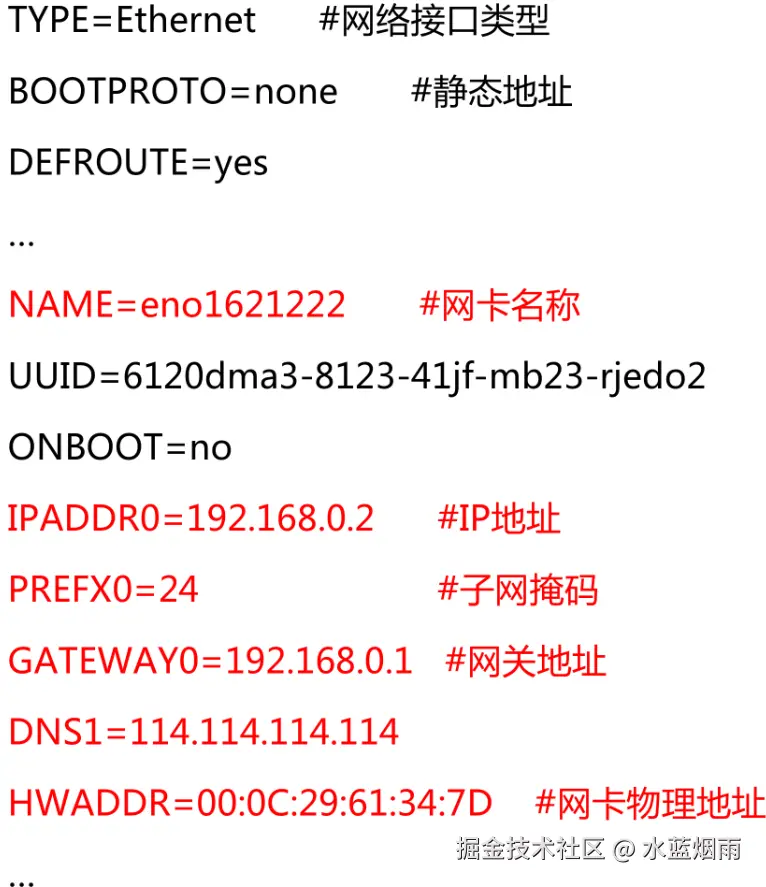

  • (1）网络配置文件：/etc/sysconfig/network-script/ifcfg-enoxxx


  • (2)/etc/hostname:系统主机名文件。

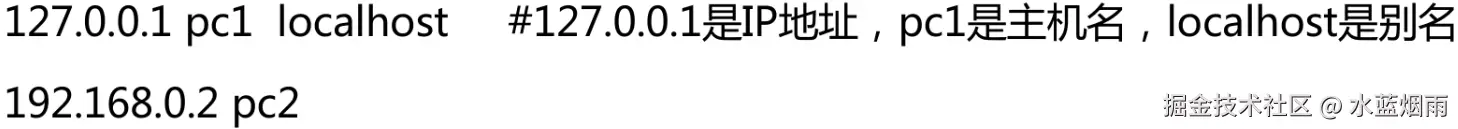

  • (3)/etc/hosts:包含IP地址和主机名之间的映射，还包含主机别名。


  • (4)/etc/host.conf指定客户机域名解析顺序，下面为该文件内容：

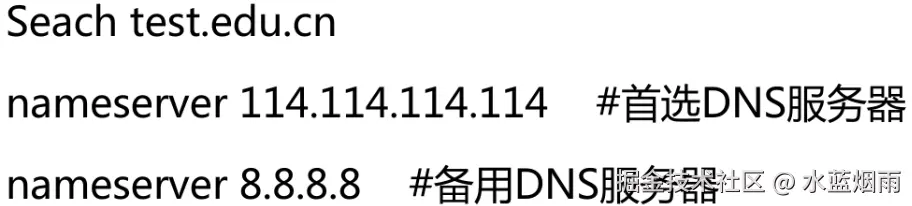

  • (5)/etc/resolv.conf指定客户机域名搜索顺序和DNS服务器地址。


🟡Linux网络接口配置（获取信息+扣空选择）
  • ifconfig网络接口设置
    • Ifconfig interface-name ip-address up|down
    • [root@localhost~]#ifconfig eno11230132 10.1.1.1 netmask 255.255.255.0 up
    • [root@localhost~]#ifconfig eno11230132
    • inet 10.1.1.1 netmask 255.255.255.0
    • ether 00: 20: 57:95:23: ce txqueuelen 1000 ( Ethernet )
🟢网络配置命令

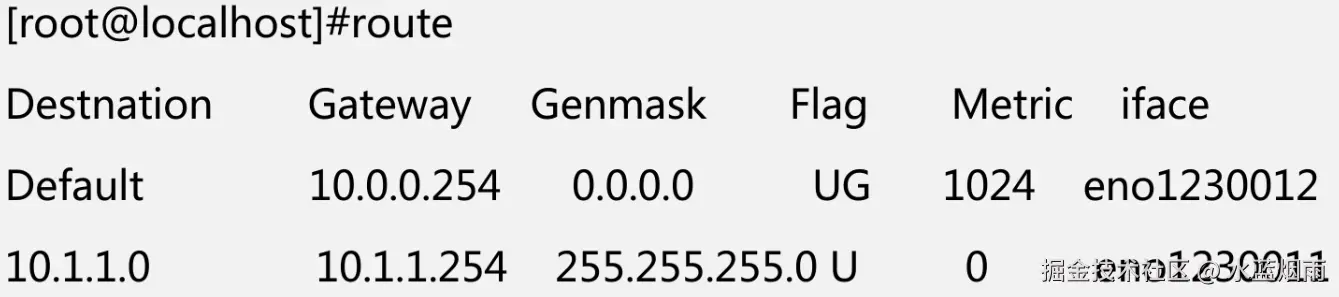

  • route配置路由的命令


  • Route [add|del] [-net|-host] target [netmask Nm] [gw GW] [if]
    • route add -net target 3.3.3.0/24 gw 2.2.2.254
    • route add -host target 192.168.168.119 gw 192.168.168.1
🔵Linux网络配置

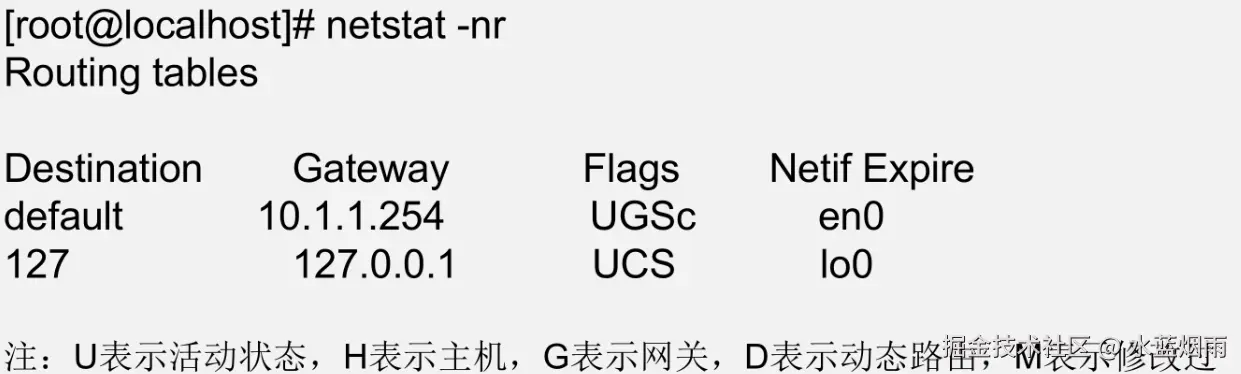

  • netstat网络查询命令
  • -a 显示所有连接的信息，包括正在侦听的
  • -i 显示已配置网络设备的统计信息
  • -c 持续更新网络状态（每秒一次）直到被人中止
  • -r 显示内核路由表
  • -n 以数字格式而不是已解析的名称显示远程和本地地址


2️⃣iptables防火墙配置

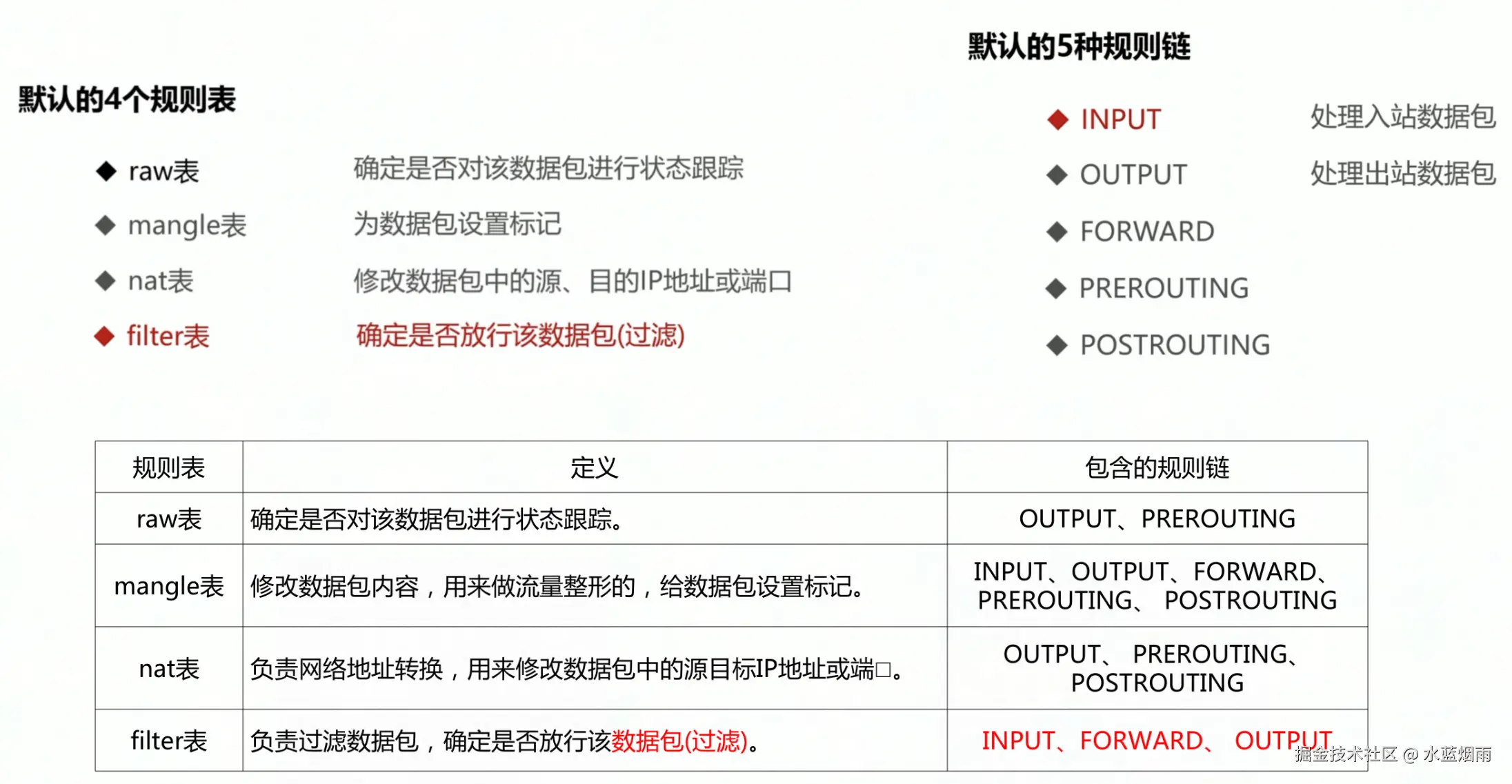

🔴iptables的四表五链


🟠iptables命令的语法格式
  • iptables【-t表名】管理选项【链名】条件匹配-j执行动作
    • 例： iptables -t filter -A INPUT -s 192.168.184.20 -p tcp --dport 22 -j DROP
  • 通用参数：
    • -p协议例 ： iptables -A INPUT -p tcp
    • -s源地址例 ： iptables -A INPUT -s 192.168.1.1
    • -d目的地址例 ： iptables -A INPUT -d 192.168.12.1
    • --sport源端口例 ： iptables -A INPUT -p tcp --sport 22
    • --dport目的端口例： iptables -A INPUT -p tcp --dport 22
    • -j处理动作
    • DROP:丢弃（直接丢弃)
    • REJECT:丢弃（回显ICMP不可达消息)
    • LOG:将数据包信息记录到syslog
    • ACCEPT:允许数据包通过
3️⃣Linux文件和目录管理
🔴Linux文件管理
  • Linux系统所有设备都对应一个文件，使用索引节点记录文件信息，每个索引节点有编号。
  • 多机目录树形层次结构，最上层是根目录，用“/”表示。
    • Linux : /etc/host 只有一个根目录
    • Windows : E:\test\test.txt 每个磁盘分区都是单独的树
  • Linux文件挂载：将一个文件系统的顶层目录挂到另一个文件系统的子目录上，使他们成文一个整体。
    • 挂载点必须是一个目录，而不能是一个文件。
    • 一个分区挂载在一个已知的目录节点上，这个目录可以不为空，挂载后这个目录以前的内容不可用。

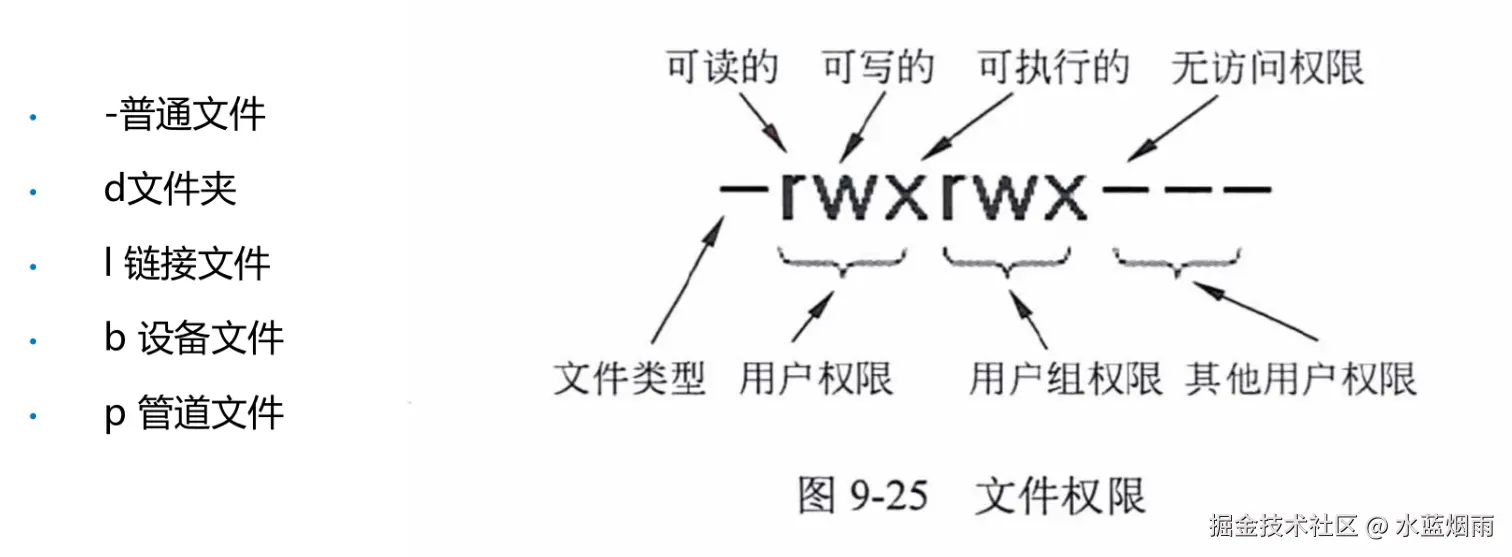

🟠Linux文件类型与访问权限
  • 五种文件类型：普通文件、目录文件、链接文件、设备文件和管道文件。
  • 四类权限：读(r)、写(w)、执行(×)、无访问权限(-)。
  • 三类用户：文件所有者、与文件所有者同组用户和其他用户。


🟡13个Linux文件和目录操作命令
  • (1)cat命令：用来在屏幕上滚动显示文件的内容，cat命令也可以同时查看多个文件的内容，还可以用来合并文件cat[-选项]fileName [filename2]... [fileNameN]
  • (2)more命令：如果文本文件比较长，一屏显示不完，这时可以使用more命令将文件内容分屏显示
  • (3)less命令：less命令的功能与more命令很相似，也是按页显示文件，不同的是less命令在显示文件时允许用户既可以向前或向后翻阅文件。按B键向前翻页显示；按P键向后翻页显示；输入百分比显示指定位置；按Q键退出显示
  • (4)文件复制命令cp
    • cp [-选项] sourcefileName I directory destfileName I directory
    • -a:整个目录复制。它保留链接、文件属性，并递归地复制子目录
    • -f:删除已经存在的目标文件且不提示
  • (5)文件移动命令mv。
  • (6)文件删除命令rm。rm[-选项] fileName |directory ...
    • -f:忽略不存在的文件，从不给出提示。
    • -r:指示rm将参数中列出的全部目录和子目录均递归地删除。
    • 最大的笑话：删库跑路 rm-rf/*
  • (7)(8)创建/删除目录命令mkdir rmdir
  • (9)改变目录命令cd
  • (10)显示当前目录命令pwd[root@redhat-64-]#pwd显示的路径名为/home/sun
  • (11)列目录命令ls
  • (12)文件访问权限命令chmod chmod g+rw test.txt
  • (13)文件链接命令In。In命令的功能是在文件之间创建链接。
4️⃣Linux用户和组管理
🔴Linux用户和组管理
  • Linux系统中最重要的是超级用户，即根用户root UID=0
  • 用户管理配置文件（偶尔考）
  • ①/etc/passwd每个用户在该文件中都有一行对应记录，该文件对所有用户都是可读的
    • 分为7个域，记录了这个用户的基本属性，格式如下：
    • 用户名：加密的口令：用户ID:组ID:用户的全名或描述：登录目录：登录shell

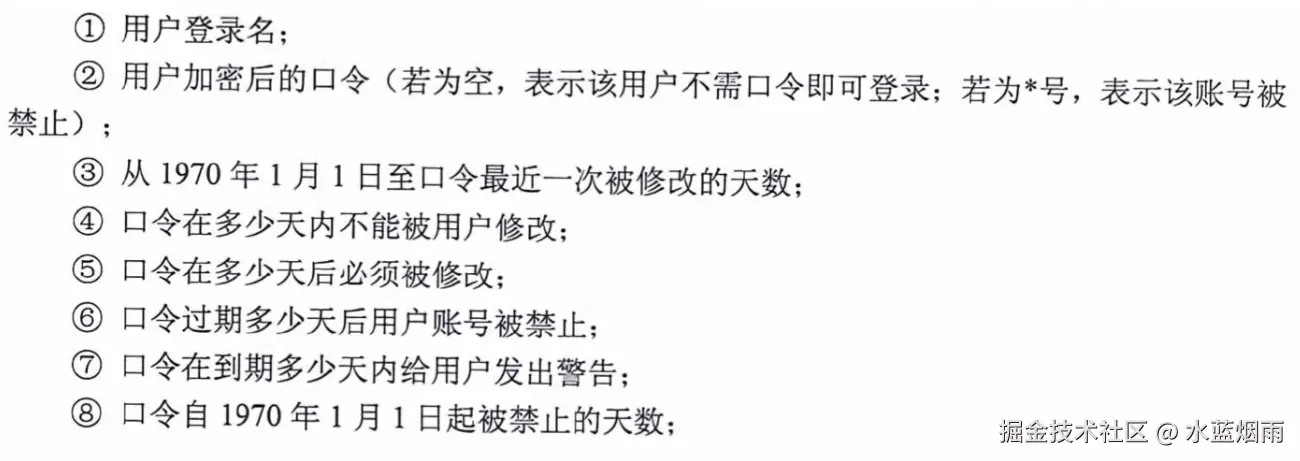

  • ②/etc/shadow只有超级用户root能读的文件/etc/shadow,该文件包含了系统中的所有用户及
  • 其口令等相关信息，分成9个域：


🟠Linux用户和组管理
  • useradd [-项] username
  • -d指定用于取代默认/home/username的用户主目录 useradd-d/home/test user1
  • -g用户所属用户组的组名或组ID useradd -g test user2
  • passwd [-选项] username
  • userdel groupadd groupdel
🟡Linux总结
  • 网络配置文件：ifcfg-enoxxx、hostname、hosts、host.conf、reslov.conf。
  • 网络配置命令：ifconfig、route、netstat。
  • 文件/目录管理：挂载、权限。
  • 文件和目录操作命令13个。
