前言

在前端的面试中，经常会碰到一个老生常谈的问题：在地址栏中输入URL敲下回车后会发生什么？显然，敲下回车之后浏览器会显示出一个页面，但是这并不是理所当然的，只是浏览器在背后帮我们做了很多工作，而这些工作就是本篇文章的核心，浏览器渲染原理。 在正式讲解浏览器渲染原理之前，您需要先了解一个概念，进程和线程。

何为进程，何为线程

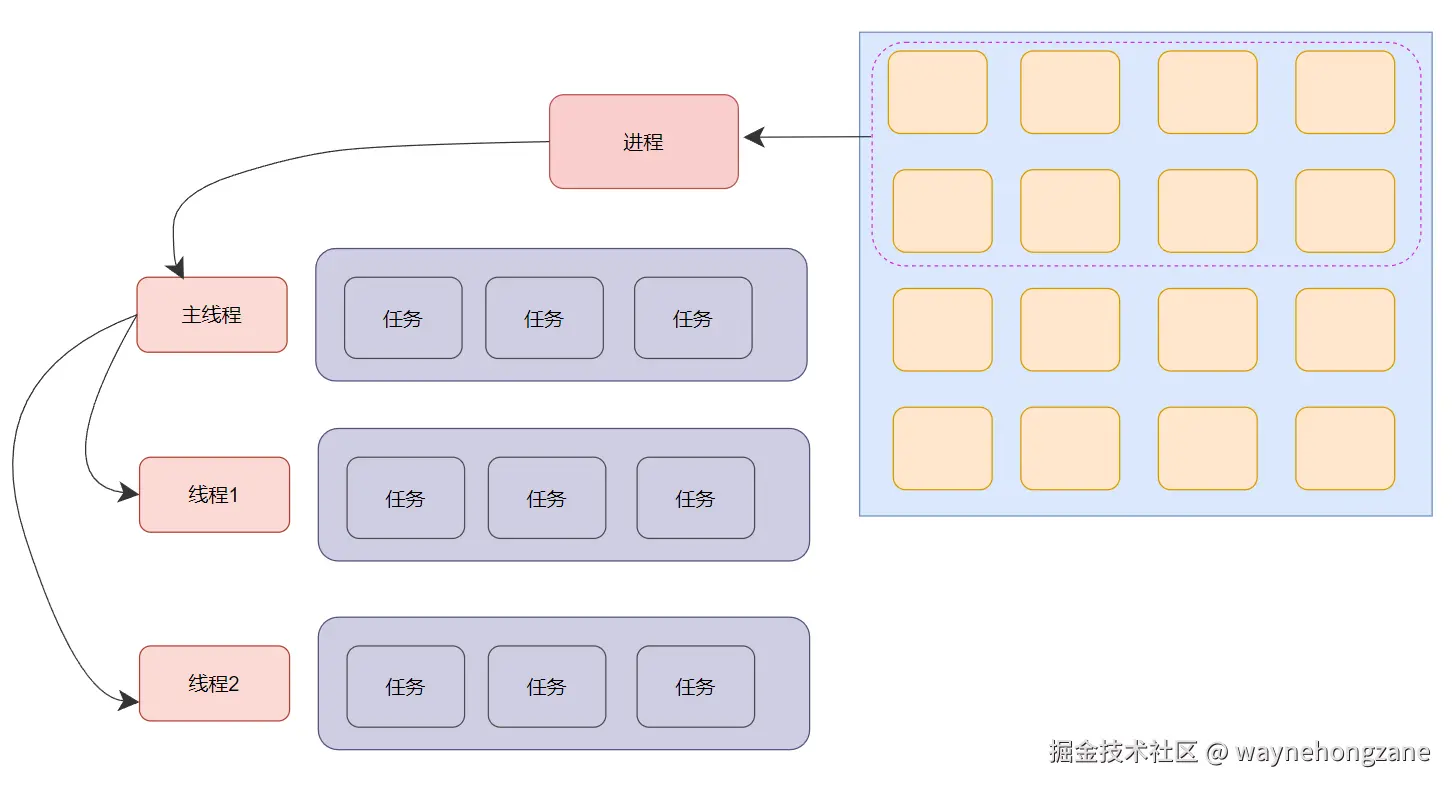

进程用比较官方的回答就是，进程是操作系统进行资源分配和调度的基本单位。简单理解就是计算机中正在运行的应用程序就是一个进程，每个进程都有一块专属的内存空间，进程和进程之间是相互独立的。

如果说进程是正在执行的程序，那么线程就是程序的执行器。一个进程至少有一个线程，当一个进程启动的时候，会自动创建一个线程，这个线程叫做主线程。如果程序需要同时执行多块代码，那么主线程就会创建出其他线程来帮助主线程完成任务，所以一个进程可以包含多个线程。

浏览器都有哪些进程和线程

我们都知道，浏览器本身就是一个应用程序，当我们双击浏览器图标，将浏览器启动的时候，操作系统会为浏览器开启一个浏览器进程，并为其分配一块专属的内存空间，当得到内存空间后，该进程会开启线程来调度资源，帮助其完成功能。

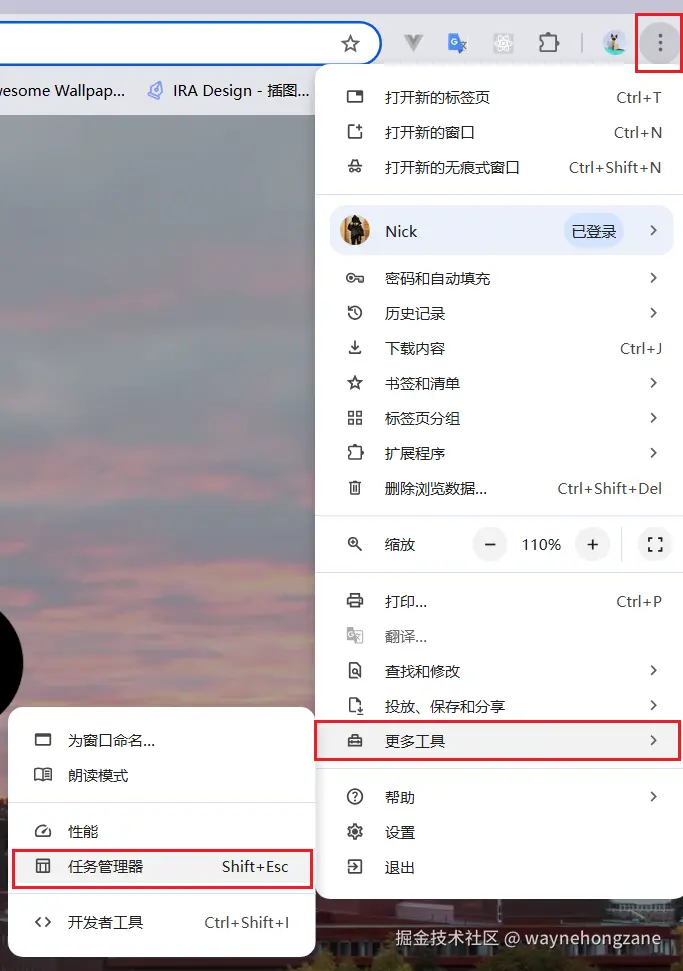

浏览器内部的工作极其复杂，为了避免功能相互影响（比如一个功能崩了其他功能也接着崩），浏览器主进程会创建出新的进程，每个进程处理的任务各不相同，这些进程占用的内存空间都是互相独立的，它们之间通过IPC机制进行通信，协作完成各种复杂的工作，那么浏览器都有哪些进程呢？我们通过查看任务管理器就可以看到有哪些进程了。

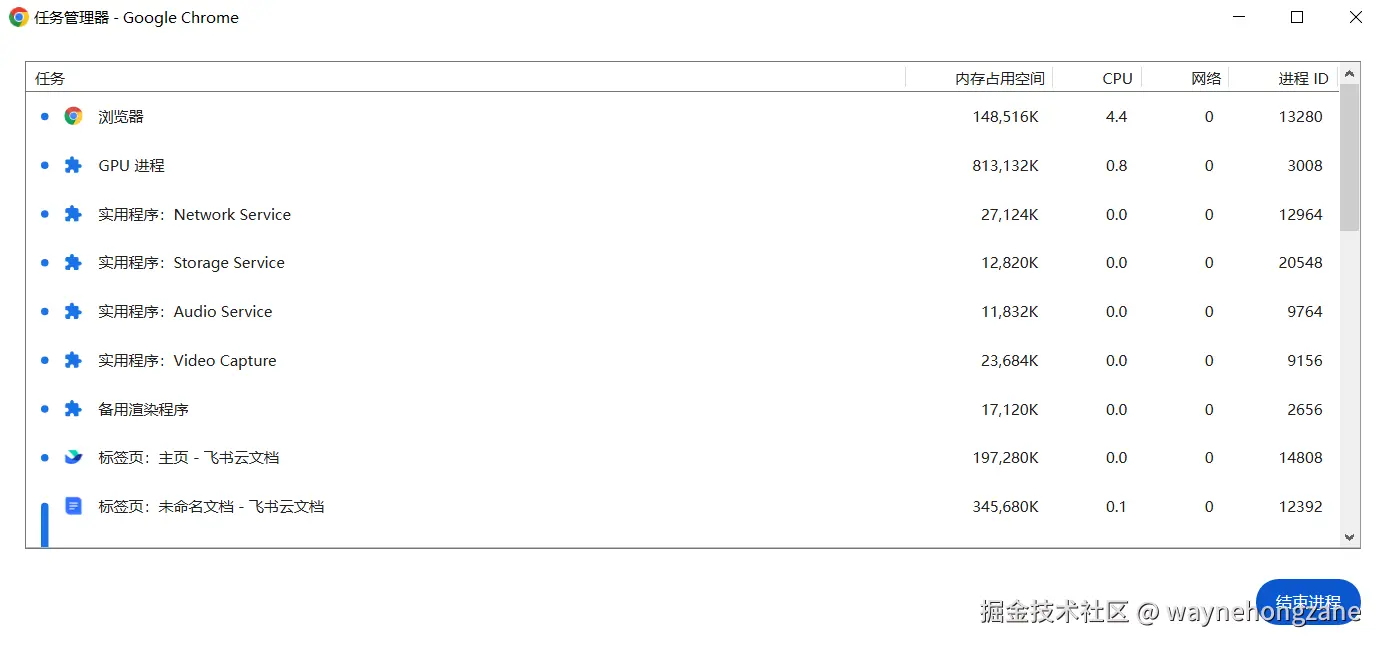

可以看到浏览器开启的进程是很多的，每一个标签页都是一个进程，其中最主要的进程有：

浏览器进程：主要负责界面显示、用户交互、子进程管理等。浏览器进程内部会启动多个线程处理不同的任务。
网络进程：负责加载网络资源。网络进程内部会启动多个线程来处理不同的网络任务。
渲染进程（本章的重点介绍对象）：渲染进程最主要的一个线程是渲染主线程（这里也是事件循环发生的地方），其主要职责就是把从网络上下载的HTML、CSS、JavaScript、图片等资源解析为可以显示和用户交互的页面。

渲染流水线

回到本章最开始的问题，在地址栏中输入URL敲下回车后会发生什么？这是一道很经典的面试题，可以从很多方面回答这个问题，这里从浏览器的角度回答这个问题。

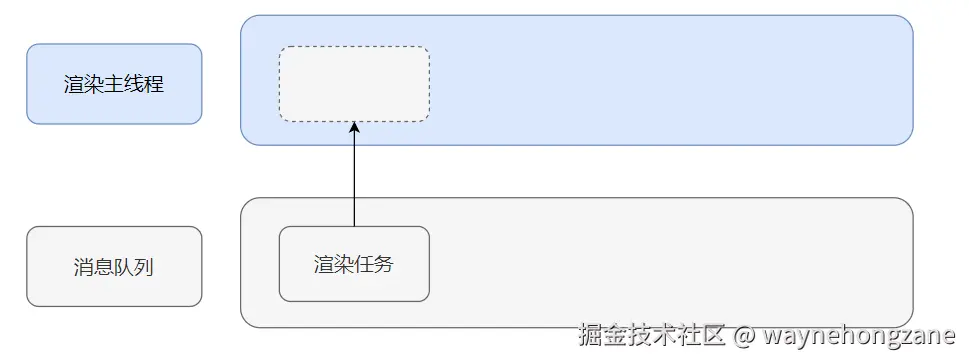

当浏览器接收到用户输入的URL地址后，浏览器会将URL转发给网络进程，网络进程发起真正的URL请求，当网络进程接收到HTML文档后，会产生一个渲染任务，并将其传递给渲染主线程的消息队列，在事件循环机制的作用下，渲染主线程会从消息队列中取出这个任务，开启渲染流程。

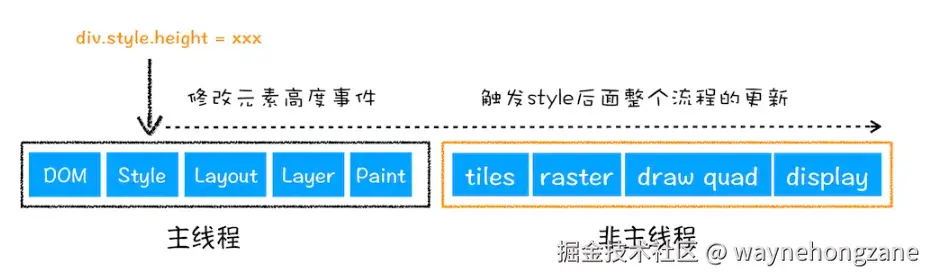

渲染流程分为多个阶段，分别是：解析HTML、样式计算、布局、分层、绘制、分块、光栅化、画，每个阶段都有明确的输入和输出，上一个阶段的输出会成为下一个阶段的输入，整个流程形成一套严密的渲染流水线。

下面介绍渲染流水线的每一个阶段都做了些什么。

1.解析HTML

渲染的第一步是解析HTML，在解析的过程中遇到CSS就解析CSS，遇到JS就执行JS，为了提高解析效率，渲染主线程在解析之前就开启了一个预解析线程，用于下载外部的CSS文件和JS文件。

当解析到style标签时，它会由渲染主线程直接处理，这个过程是同步的，不会涉及预解析线程，因此会造成HTML解析阻塞。当解析到link标签引入外部的CSS时，预解析线程会下载并解析外部的CSS，这个过程是异步的，主线程不会等待，继续解析后续的HTML，因此link标签不会阻塞HTML解析。

如果主线程解析到script标签的位置，会停止解析HTML，直到JS代码被执行完成。这是因为JS代码的执行过程中可能会修改当前的DOM树，所以DOM树的生成必须暂停。

这一步完成后，会得到DOM树和CSSOM树。

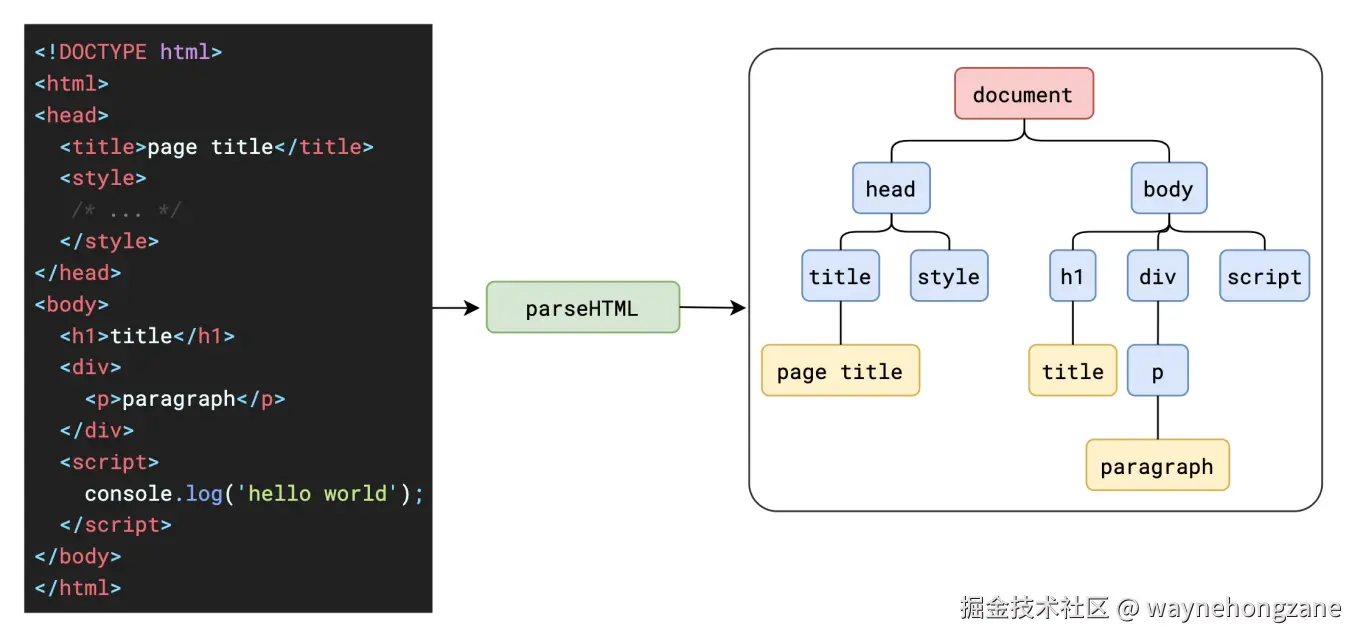

DOM树

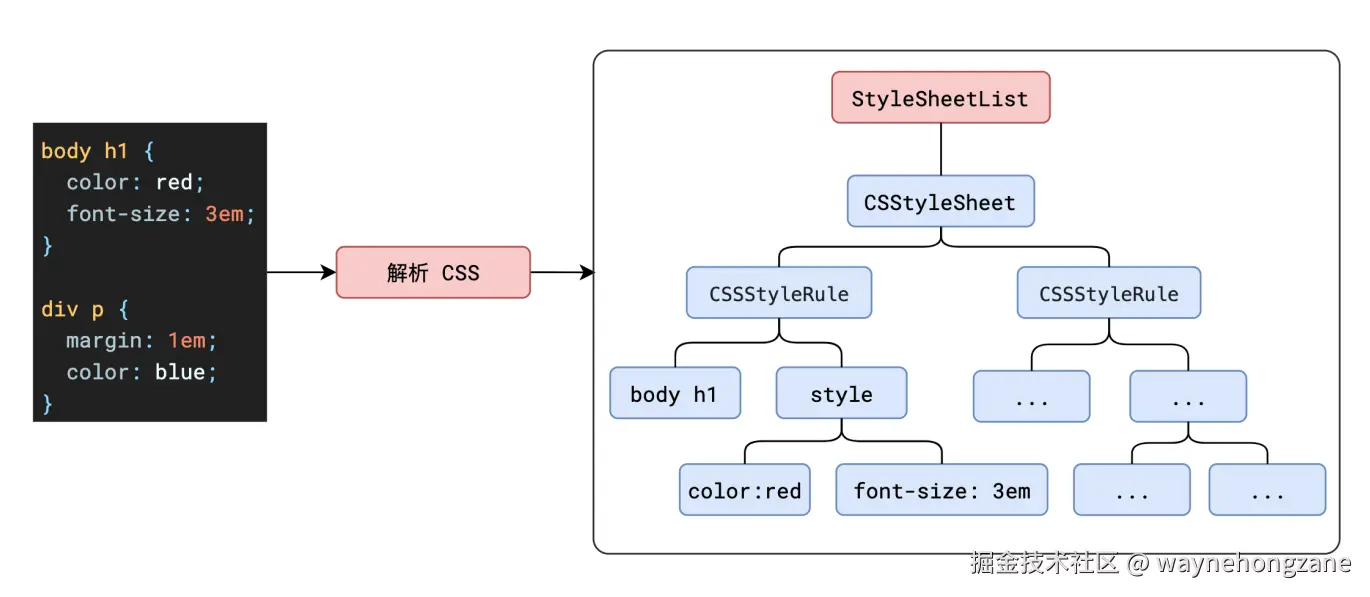

CSSOM树

2.样式计算

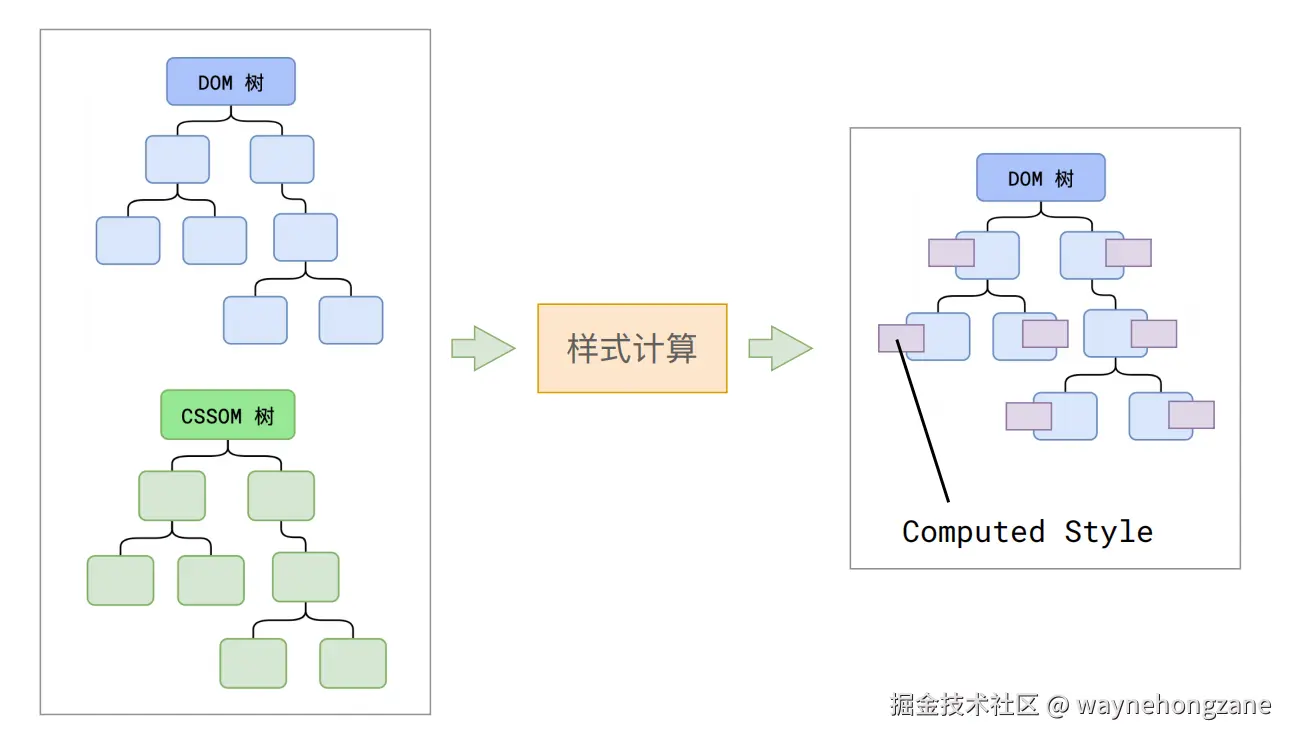

经过上一步的HTML解析，我们得到了一颗DOM树和CSSOM树，接下来主线程会遍历DOM树，根据CSSOM树中的样式，依次计算出每个节点的最终样式，称为Computed Style，在这个过程中，很多预设值会变成绝对值，比如red会变成rgb(255, 0, 0)；相对单位会变成绝对单位，比如em会变成px。这一步完成后，会得到一颗带有样式的DOM树。

3.布局

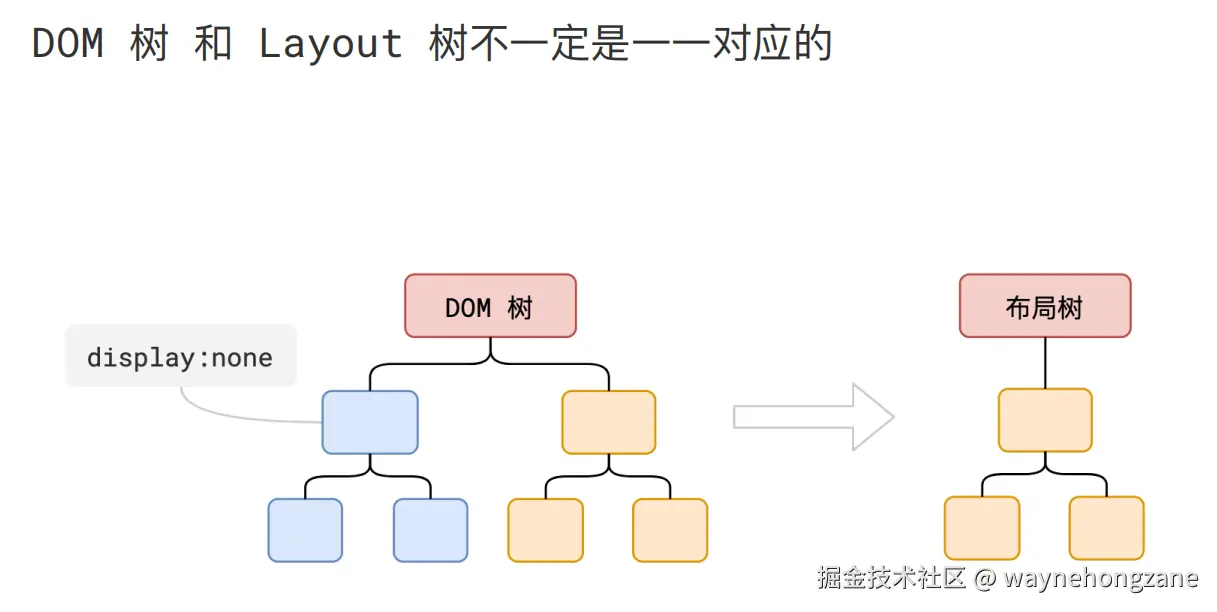

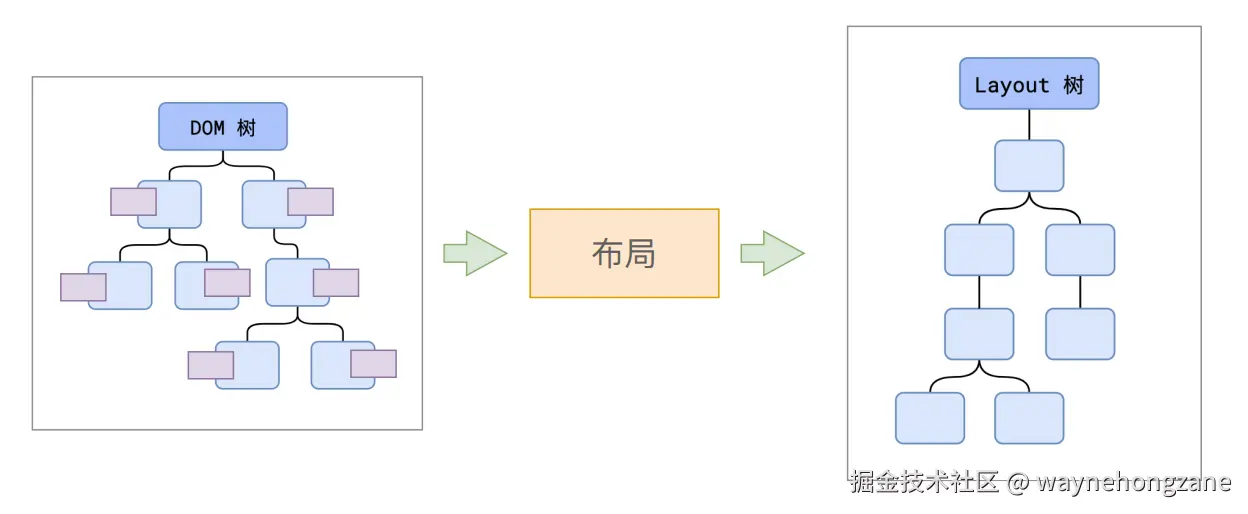

布局阶段会遍历这颗带有样式的DOM树，计算出每个节点的几何信息，例如节点的宽高、相对包含块的位置。大部分时候，DOM树和布局树不是一一对应的，比如某个节点设置了display: none，那么这个节点就没有几何信息，也就不会出现在布局树上；又比如某个节点设置了伪元素，虽然DOM树上不存在伪元素的节点，但是伪元素具有几何信息，所以会在布局树上生成。

4.分层

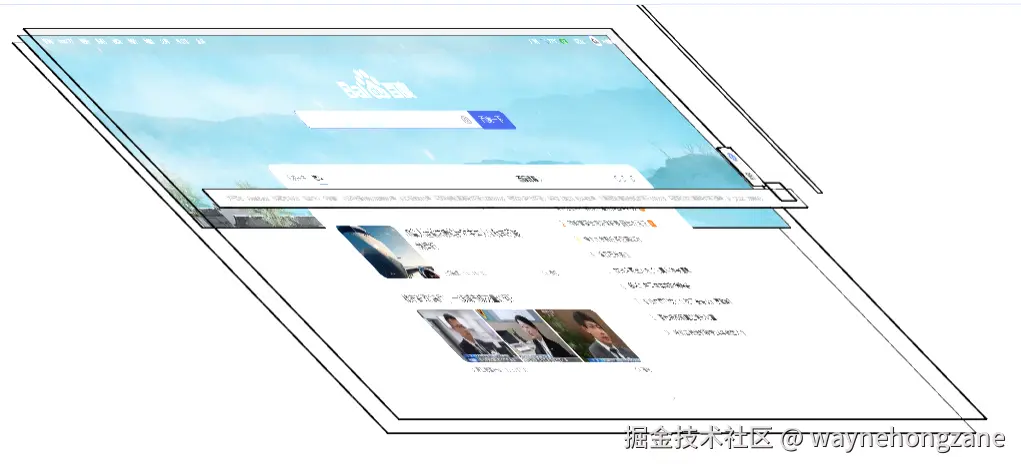

为了提高浏览器的渲染性能，往往会将一个页面分成不同的图层，图层和图层之间相互独立，这样做的好处是，将来某一层改变后，仅会对该层做后续处理，从而提升效率。

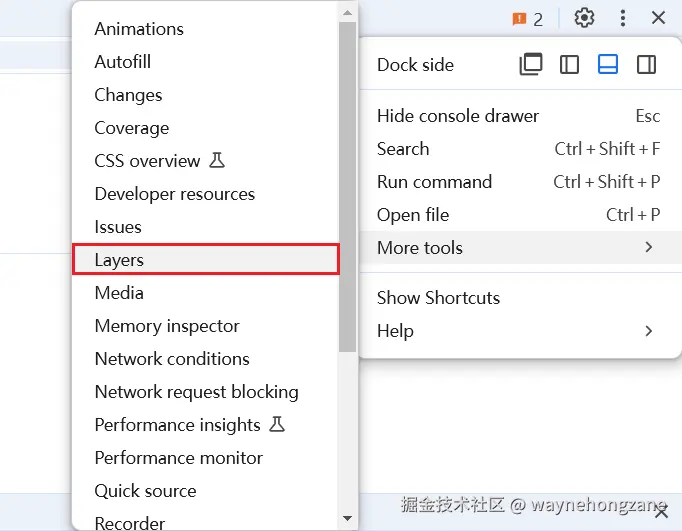

可以通过以下操作查看页面的分层。

那么当满足什么情况时，主线程才会为某个节点创建新的图层呢？
- 对于<video>和<canvas>元素，浏览器会自动将其转换为独立的层。

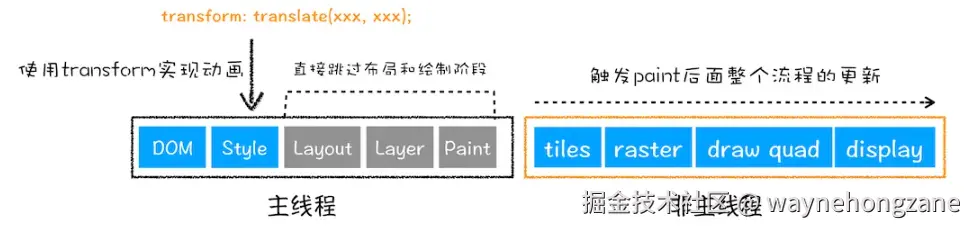

- 还可以通过设置CSS样式触发分层，比如transform、position、opacity、will-change: transform。

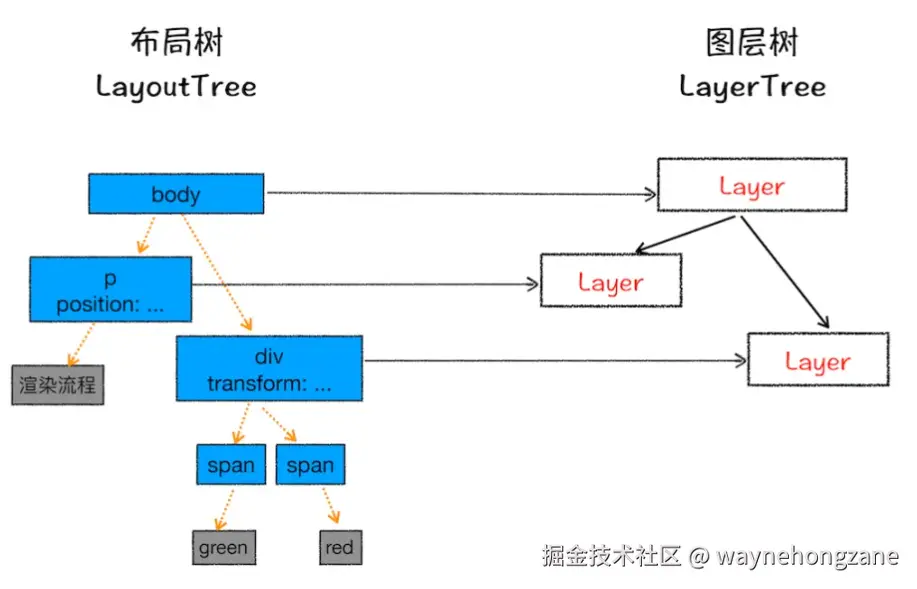

这一步结束后我们会得到一颗图层树。

5.绘制

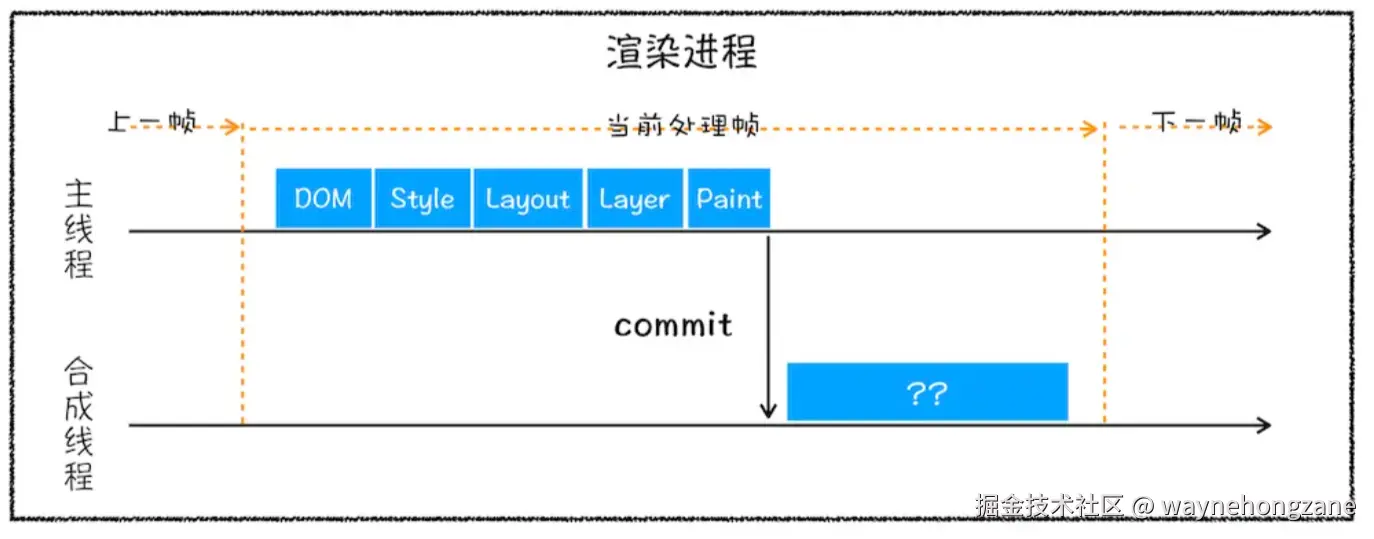

分层结束后，我们会得到一颗分层树，主线程会为每个层单独生成绘制指令集并提交给合成线程，用于描述这一层的内容是如何画出来的。

主线程的工作到这里就结束了，剩下步骤就交给合成线程完成。

6.分块

说分块之前，我们先来说一个概念，视口。通常一个页面很大，用户能看到的只有一部分，我们把这一部分区域称为视口。

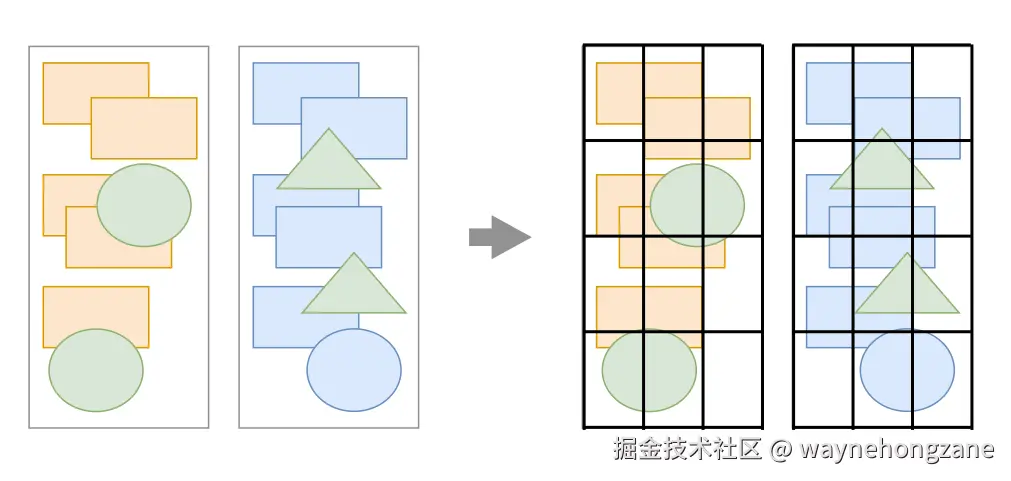

如果一个图层很大，页面要通过滚动到底部才能全部显示。但是通过视口，用户只能看到页面很小的一部分，所以在这种情况下，要一次性绘制完图层的全部内容，会产生很大的开销，且完全没有必要。因此合成线程会对每个图层进行分块，将其划分为更多的小区域，合成线程会从线程池中拿出更多的线程完成分块工作。

7.栅格化

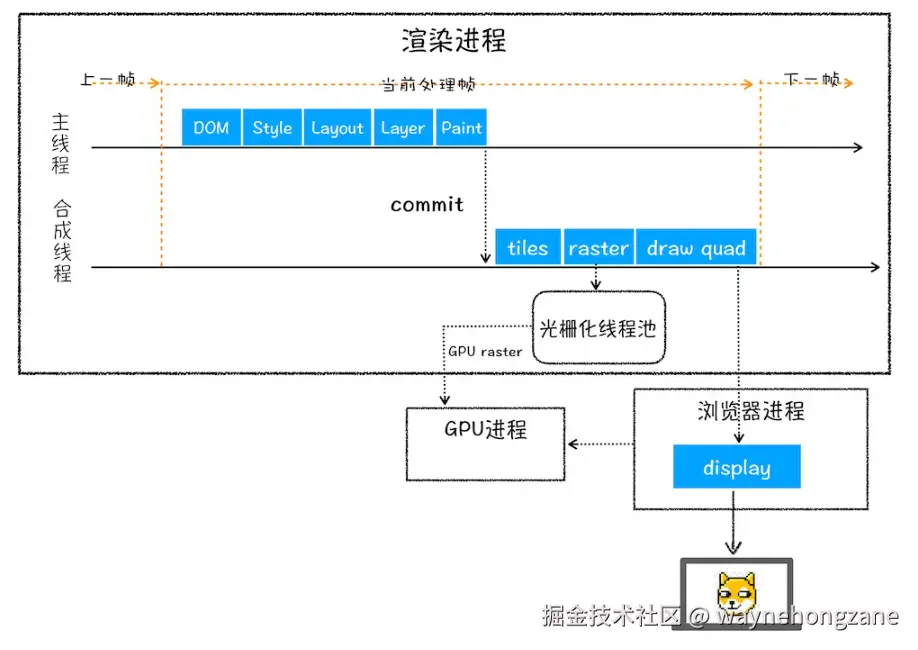

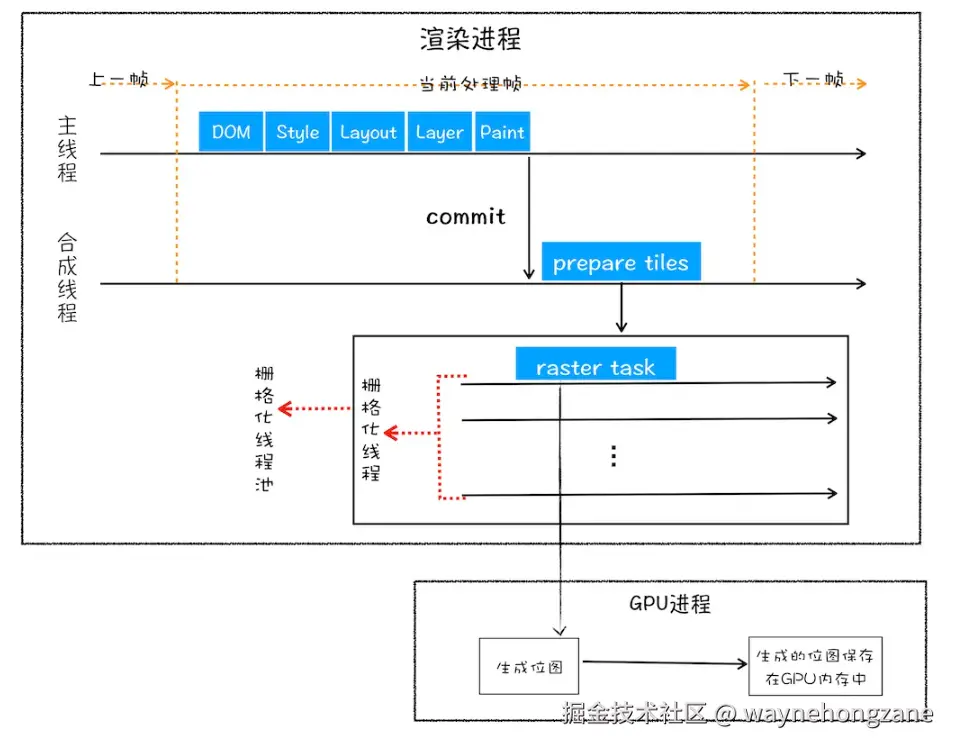

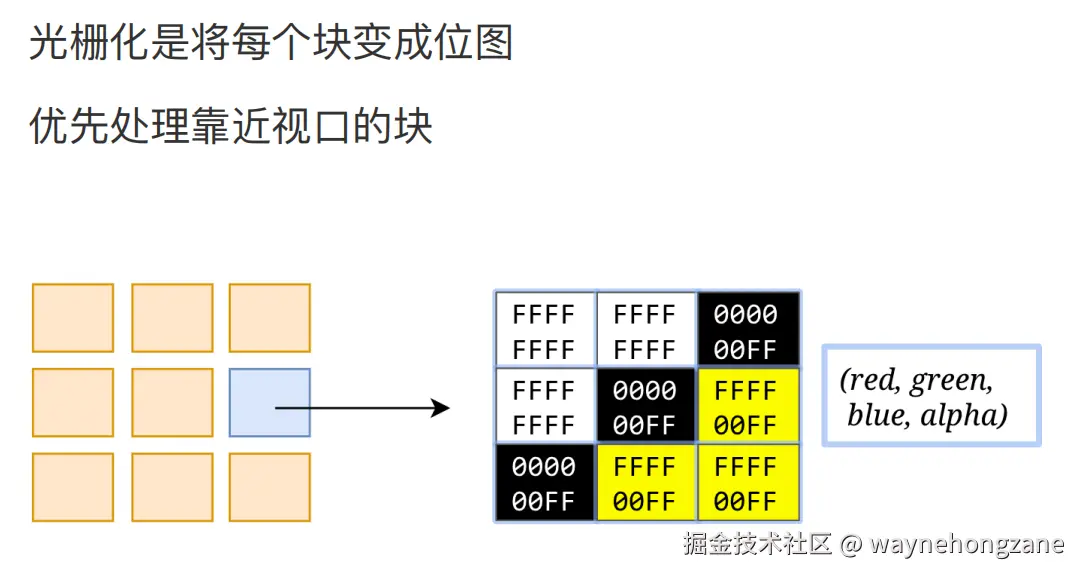

栅格化就是指将图块转化为位图，而图块是栅格化执行的最小单位。渲染进程维护了一个栅格化线程池，所有图块的栅格化都会在线程池内执行，通常，栅格化的过程都会使用GPU进程来加速生成，并优先处理靠近视口区域的图块，使用GPU生成位图的过程叫快速栅格化或GPU栅格化，生成的位图被保存在GPU内存中，运行方式如下：

这里再补充一下位图的概念，位图是一种图像表示方式，它将图像分成许多小的像素点，每个像素点都有一个特定的颜色值。位图是由一系列二进制数据组成的，每个二进制数据表示一个像素点的颜色值。

8.合成和显示

栅格化完成后，合成线程会生成绘制命令(DrawQuad)，这些绘制命令会被发送给浏览器进程中的'viz'组件(在Chrome中称为'cc'模块)，'viz'组件会根据绘制命令，将各个位图组合起来，并将多个图层进行合并，组合完成后的位图会被发送到GPU，GPU负责将这些数据渲染到屏幕上。

总结

浏览器是一个多进程多线程的应用程序，进程与进程之间通过IPC机制进行通信和协作，以完成各种复杂的工作。浏览器进程接收到URL信息后交给网络进程进行网络请求，接收到响应数据后生成渲染任务，交由渲染进程开启后续的渲染流水线，从解析HTML到最后图层的合并，一步步构建出一个完整的页面。浏览器通过这种多进程架构，能够更好地管理资源，提高稳定性和安全性，防止一个进程的崩溃影响到其他进程。
