STM32启动流程
文章参考
【stm32】stm32深入思考(1) 之 系统启动流程 main之前的过程，__main作用，start.s作用_stm32 main函数执行完后返回到哪里-CSDN博客
stm32类型cl、vl、xl、ld、md、hd的含义 - amanlikethis - 博客园
以下内容为笔者的笔记
正文

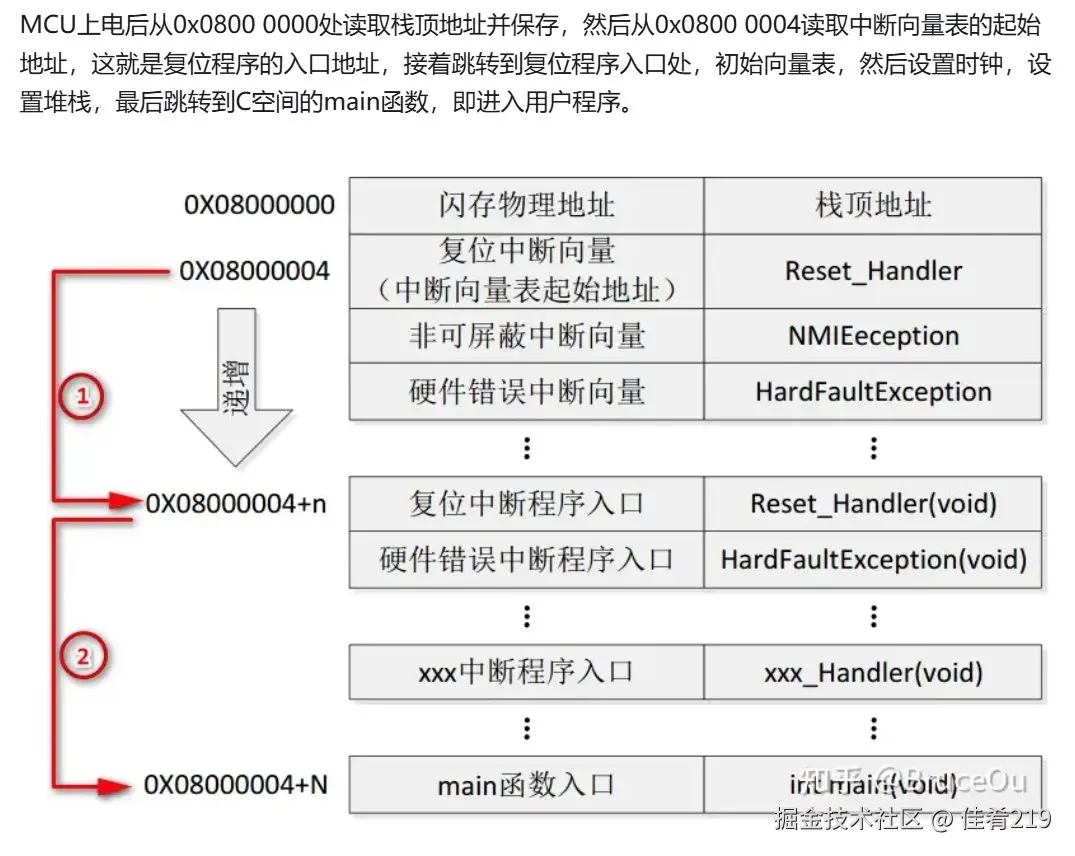

用户从Flash启动STM32的过程，主要从上电复位到main函数的过程。主要有以下步骤：
-
上电取址
-
通过启动模式和地址映射的配置来开始执行
-
进入启动文件的RESET段
-
初始化堆栈指针 SP=_initial_sp，初始化 PC 指针=Reset_Handler
-
初始化中断向量表
-
配置系统时钟
-
调用 C 库函数_main 初始化用户堆栈，然后进入 main 函数。
上电取址
启动模式

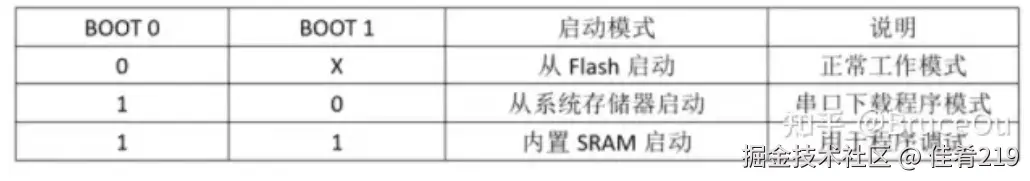

用户可以通过设置BOOT0和BOOT1的引脚电平状态，来选择复位后的启动模式。如下图所示
1)主闪存存储器(Main Flash)启动：从STM32内置的Flash启动(0x0800 0000-0x0807 FFFF)，一般我们使用JTAG或者SWD模式下载程序时，就是下载到这个里面，重启后也直接从这启动程序。以0x08000000 对应的内存为例，则该块内存既可以通过0x00000000 操作也可以通过0x08000000 操作，且都是操作的同一块内存。
2)系统存储器(System Memory)启动：从系统存储器启动(0x1FFFF000 - 0x1FFF F7FF)，这种模式启动的程序功能是由厂家设置的。一般来说，我们选用这种启动模式时，是为了从串口下载程序，因为在厂家提供的ISP程序中，提供了串口下载程序的固件，可以通过这个ISP程序将用户程序下载到系统的Flash中。以0x1FFFFFF0对应的内存为例，则该块内存既可以通过0x00000000 操作也可以通过0x1FFFFFF0操作，且都是操作的同一块内存。
3)片上SRAM启动：从内置SRAM启动(0x2000 0000-0x3FFFFFFF)，既然是SRAM，自然也就没有程序存储的能力了，这个模式一般用于程序调试。SRAM 只能通过0x20000000进行操作，与上述两者不同。从SRAM 启动时，需要在应用程序初始化代码中重新设置向量表的位置。
地址映射
启动模式只决定程序烧录的位置，加载完程序之后会有一个重映射(映射到0x00000000地址位置)；真正产生复位信号的时候，CPU还是从开始位置执行。
值得注意的是STM32上电复位以后，代码区都是从0x00000000开始的，三种启动模式只是将各自存储空间的地址映射到0x00000000中。
启动文件
进入RESET段，RESET段在启动文件中。
启动文件是start.s (startup_stm32f10x_hd.s）
然后RESET段的第一第二句是
__Vectors DCD __initial_sp ;
DCD Reset_Handler ;

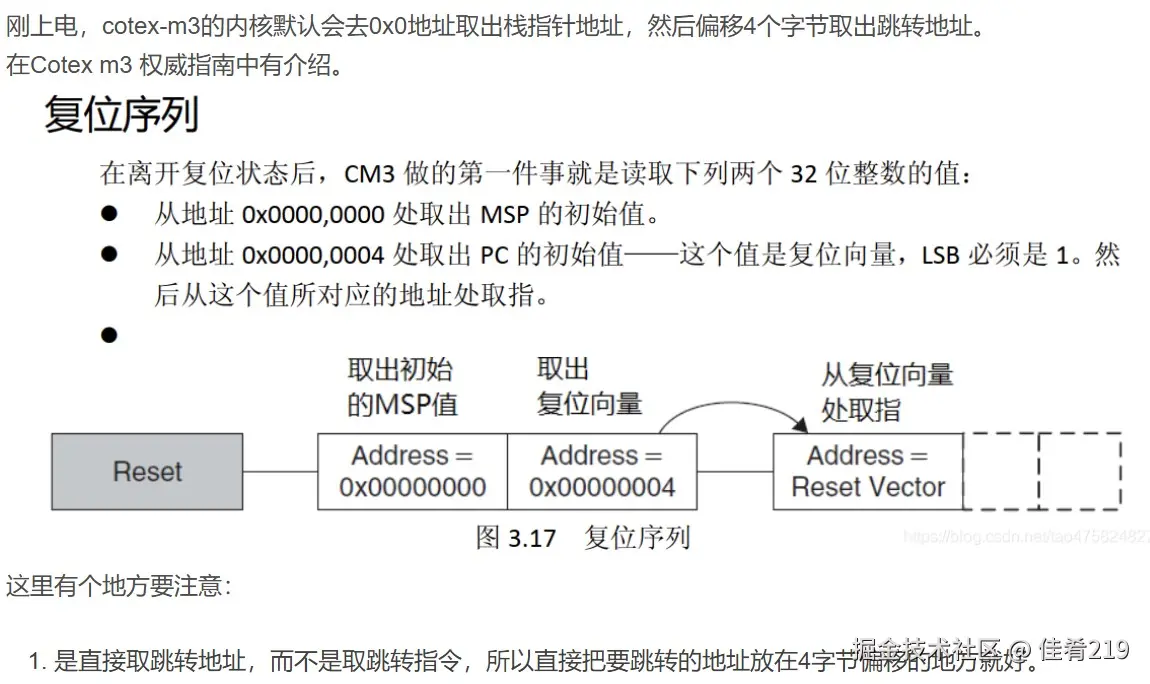

就是0x8000000和0x8000004位置的东西。 可以看出，正是一个是MSP(__initial_sp)，一个是系统入口( Reset_Handler装入PC)
start.s文件
这个文件是启动文件，是st公司提供的，根据不同的容量，有startup_stm32f10x_cl.s、startup_stm32f10x_hd.s、startup_stm32f10x_hd_vl.s...等等

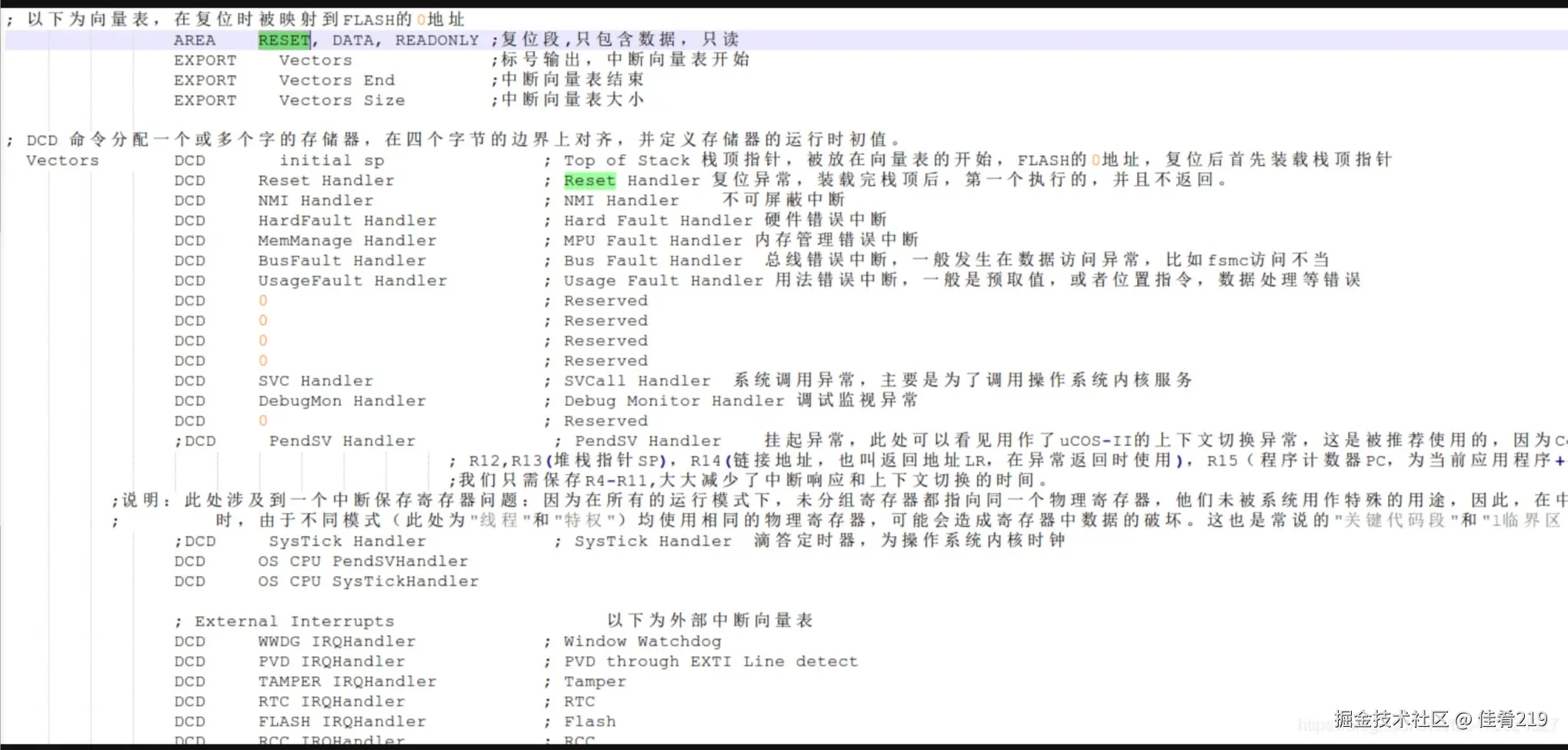

第一个要注意的就是RESET这里，中断向量表，是放在最前面的
AREA RESET, DATA, READONLY ;复位段,只包含数据，只读
Reset_Handler
刚才可以看到0x8000004位置放的就是Reset_Handler 的入口，及PC会跳到这里来运行
start.s里的Reset_Handler 是和流程有关的，系统上电，PC取到Reset_Handler入口然后运行，看代码。
; Reset handler
Reset_Handler PROC
EXPORT Reset_Handler [WEAK]
IMPORT __main
IMPORT SystemInit
LDR R0, =SystemInit ; 装载寄存器指令
BLX R0 ; 带链接的跳转，切换指令集
LDR R0, =__main
BX R0 ; 切换指令集,main函数不返回
ENDP
很明显看出，系统是调用了SystemInit 和 __main两个函数。
SystemInit
SystemInit 是在system_stm32f10x.c中， 看代码
**
* @brief Setup the microcontroller system
* Initialize the Embedded Flash Interface, the PLL and update the
* SystemCoreClock variable.
* @note This function should be used only after reset.
* @param None
* @retval None
*/
void SystemInit (void)
{
/* Reset the RCC clock configuration to the default reset state(for debug purpose) */
/* Set HSION bit */
RCC->CR |= (uint32_t)0x00000001;
/* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
#ifndef STM32F10X_CL
RCC->CFGR &= (uint32_t)0xF8FF0000;
#else
RCC->CFGR &= (uint32_t)0xF0FF0000;
#endif /* STM32F10X_CL */
/* Reset HSEON, CSSON and PLLON bits */
RCC->CR &= (uint32_t)0xFEF6FFFF;
/* Reset HSEBYP bit */
RCC->CR &= (uint32_t)0xFFFBFFFF;
/* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
RCC->CFGR &= (uint32_t)0xFF80FFFF;
#ifdef STM32F10X_CL
/* Reset PLL2ON and PLL3ON bits */
RCC->CR &= (uint32_t)0xEBFFFFFF;
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x00FF0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#else
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
#endif /* STM32F10X_CL */
#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
#ifdef DATA_IN_ExtSRAM
SystemInit_ExtMemCtl();
#endif /* DATA_IN_ExtSRAM */
#endif
/* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */
/* Configure the Flash Latency cycles and enable prefetch buffer */
SetSysClock();
#ifdef VECT_TAB_SRAM
SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */
#else
SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */
#endif
}
简单来说两个事，
- 初始化系统时钟(RCC相关)
- 重定位了中断向量表，根据是rom还是ram重定位到0x8000000还是0x20000000
SystemInit详细展开
- 先看第一行代码：

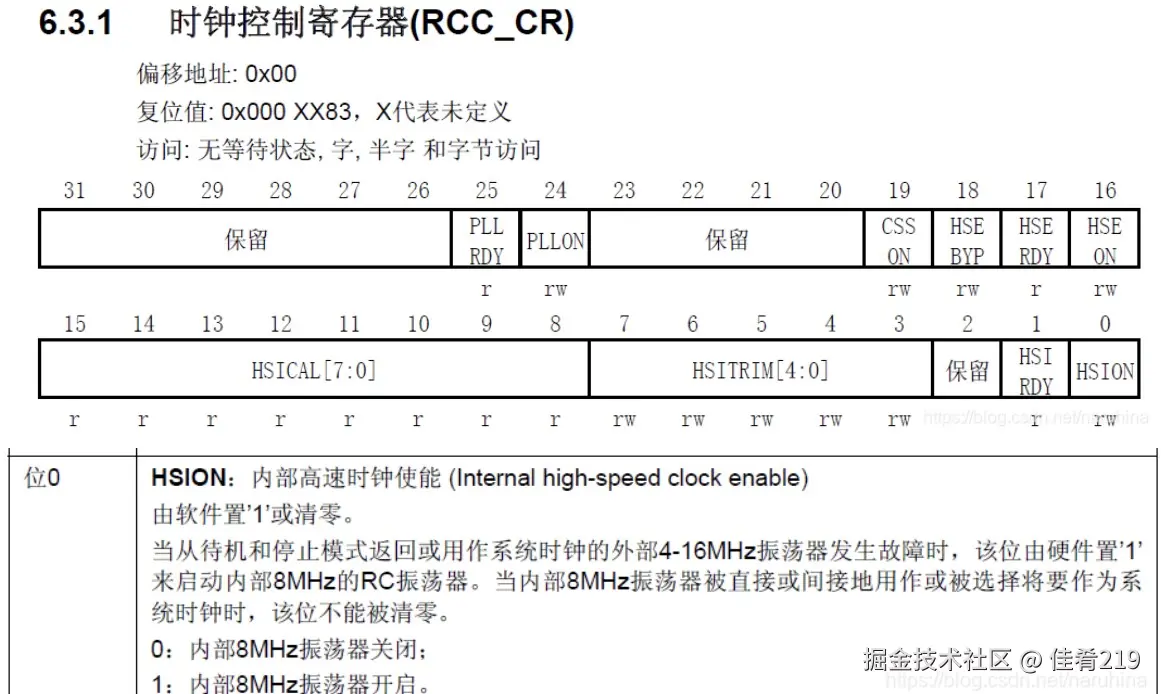

RCC->CR |= (uint32_t)0x00000001;显然这是给CR寄存器的最低一位赋值为1.官方寄存器配置详解截图
2. （以下基于stm32c8t6中的代码举例)
#ifndef STM32F10X_CL
RCC->CFGR &= (uint32_t)0xF8FF0000;
#else
RCC->CFGR &= (uint32_t)0xF0FF0000;
#endif /* STM32F10X_CL */

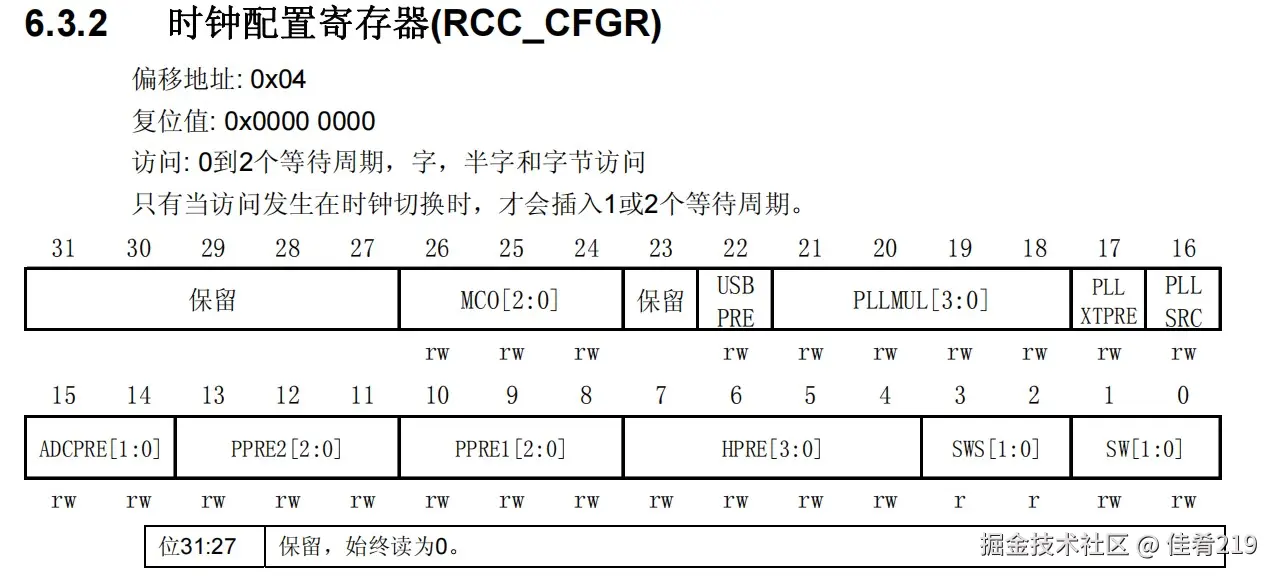

这个条件编译是根据芯片容量不同默认初始化CFGR寄存器ResetSW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits ）
3.
RCC->CR &= (uint32_t)0xFEF6FFFF;
RCC->CR &= (uint32_t)0xFFFBFFFF;
是把CR寄存器的某些位赋值，其作用为：Reset HSEON, CSSON and PLLON ，HSEBYPbits即将HSEON,CSSON,PLLON，HSEBYP位置为零。
/* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
RCC->CFGR &= (uint32_t)0xFF80FFFF;
作用为把CFGR寄存器的PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE位置0
#ifdef STM32F10X_CL
/* Reset PLL2ON and PLL3ON bits */
RCC->CR &= (uint32_t)0xEBFFFFFF;
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x00FF0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
/* Reset CFGR2 register */
RCC->CFGR2 = 0x00000000;
#else
/* Disable all interrupts and clear pending bits */
RCC->CIR = 0x009F0000;
#endif /* STM32F10X_CL */
6.
#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
#ifdef DATA_IN_ExtSRAM
SystemInit_ExtMemCtl();
#endif /* DATA_IN_ExtSRAM */
#endif
这个条件编译块的作用为初始化Memory控制
SetSysClock();
这里调用了一个函数，该函数为：
static void SetSysClock(void)
{
#ifdef SYSCLK_FREQ_HSE
SetSysClockToHSE();
#elif defined SYSCLK_FREQ_24MHz
SetSysClockTo24();
#elif defined SYSCLK_FREQ_36MHz
SetSysClockTo36();
#elif defined SYSCLK_FREQ_48MHz
SetSysClockTo48();
#elif defined SYSCLK_FREQ_56MHz
SetSysClockTo56();
#elif defined SYSCLK_FREQ_72MHz
SetSysClockTo72();
#endif
/* If none of the define above is enabled, the HSI is used as System clock source (default after reset) */
}
我们可以看到该函数就是通过判断定义了哪个宏定义标志符而调用不同的设置sys时钟频率的函数，官方固件库默认定义了SYSCLK_FREQ_72MHz，所以会调用SetSysClockTo72这个函数。
#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
/* #define SYSCLK_FREQ_HSE HSE_VALUE */
#define SYSCLK_FREQ_24MHz 24000000
#else
/* #define SYSCLK_FREQ_HSE HSE_VALUE */
/* #define SYSCLK_FREQ_24MHz 24000000 */
/* #define SYSCLK_FREQ_36MHz 36000000 */
/* #define SYSCLK_FREQ_48MHz 48000000 */
/* #define SYSCLK_FREQ_56MHz 56000000 */
#define SYSCLK_FREQ_72MHz 72000000
#endif
如果要使用其它频率，那就解开相应注释（只保留一个不被注释）。
SetSysClockTo72函数如下：
static void SetSysClockTo72(void)
{
__IO uint32_t StartUpCounter = 0, HSEStatus = 0;
/* SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/
/* Enable HSE */
RCC->CR |= ((uint32_t)RCC_CR_HSEON);
/* Wait till HSE is ready and if Time out is reached exit */
do
{
HSEStatus = RCC->CR & RCC_CR_HSERDY;
StartUpCounter++;
} while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));
if ((RCC->CR & RCC_CR_HSERDY) != RESET)
{
HSEStatus = (uint32_t)0x01;
}
else
{
HSEStatus = (uint32_t)0x00;
}
if (HSEStatus == (uint32_t)0x01)
{
/* Enable Prefetch Buffer */
FLASH->ACR |= FLASH_ACR_PRFTBE;
/* Flash 2 wait state */
FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);
FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;
/* HCLK = SYSCLK */
RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;
/* PCLK2 = HCLK */
RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;
/* PCLK1 = HCLK */
RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;
#ifdef STM32F10X_CL
/* Configure PLLs ------------------------------------------------------*/
/* PLL2 configuration: PLL2CLK = (HSE / 5) * 8 = 40 MHz */
/* PREDIV1 configuration: PREDIV1CLK = PLL2 / 5 = 8 MHz */
RCC->CFGR2 &= (uint32_t)~(RCC_CFGR2_PREDIV2 | RCC_CFGR2_PLL2MUL |
RCC_CFGR2_PREDIV1 | RCC_CFGR2_PREDIV1SRC);
RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 |
RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5);
/* Enable PLL2 */
RCC->CR |= RCC_CR_PLL2ON;
/* Wait till PLL2 is ready */
while((RCC->CR & RCC_CR_PLL2RDY) == 0)
{
}
/* PLL configuration: PLLCLK = PREDIV1 * 9 = 72 MHz */
RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);
RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 |
RCC_CFGR_PLLMULL9);
#else
/* PLL configuration: PLLCLK = HSE * 9 = 72 MHz */
RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |
RCC_CFGR_PLLMULL));
RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);
#endif /* STM32F10X_CL */
/* Enable PLL */
RCC->CR |= RCC_CR_PLLON;
/* Wait till PLL is ready */
while((RCC->CR & RCC_CR_PLLRDY) == 0)
{
}
/* Select PLL as system clock source */
RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;
/* Wait till PLL is used as system clock source */
while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)
{
}
}
else
{ /* If HSE fails to start-up, the application will have wrong clock
configuration. User can add here some code to deal with this error */
}
}
这个函数体比较长，但仔细看会发现这个函数就是在配置CR,CFGR，ACR（设置FLASH）寄存器的某些位（使能，判断是否就绪，设置相应位，设置FLASH,设置AHB,APB预分频系数，设置HCLK,PCLK等等外设时钟，设置PLL锁相环倍频系数最终确定系统时钟），结合官方注释和官方寄存器的说明很容易理解。 ps:
/* PCLK1 = HCLK */
RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;
请注意官方备注有误，应备注为PCLK1 = HCLK/2
补充：stm32类型含义
startup_stm32f10x_ld_vl.s: for STM32 Low density Value line devices
startup_stm32f10x_ld.s: for STM32 Low density devices
startup_stm32f10x_md_vl.s: for STM32 Medium density Value line devices
startup_stm32f10x_md.s: for STM32 Medium density devices
startup_stm32f10x_hd.s: for STM32 High density devices
startup_stm32f10x_xl.s: for STM32 XL density devices
startup_stm32f10x_cl.s: for STM32 Connectivity line devices
cl：互联型产品，stm32f105/107系列
vl：超值型产品，stm32f100系列
xl：超高密度产品，stm32f101/103系列
ld：低密度产品，FLASH小于64K
md：中等密度产品，FLASH=64 or 128
hd：高密度产品，FLASH大于128
不同类型使用的启动文件都是不一样的，同时也就是当需要确认代码中是否是这个类型产品的时候直接看启动文件的后缀就知道了。
stm32c8t6 是中容量产品
