鸿蒙栅格布局 (GridRow/GridCol)

概述

栅格布局是一种通用的辅助定位工具，对移动设备的界面设计有较好的借鉴作用。主要优势包括：

GridRow为栅格容器组件，需与栅格子组件GridCol在栅格布局场景中联合使用。

布局的总列数

GridRow中通过columns设置栅格布局的总列数。

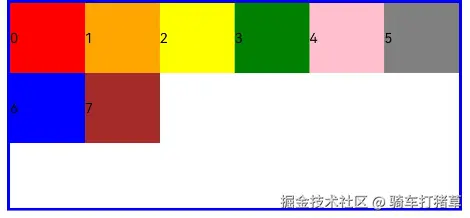

• columns默认值为12，即在未设置columns时，任何断点下，栅格布局被分成12列。

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown,Color.Red, Color.Orange, Color.Yellow, Color.Green];
...
GridRow() {
  ForEach(this.bgColors, (item:Color, index?:number|undefined) => {
    GridCol() {
      Row() {
          Text(`${index}`)
      }.width('100%').height('50')
    }.backgroundColor(item)
  })
}

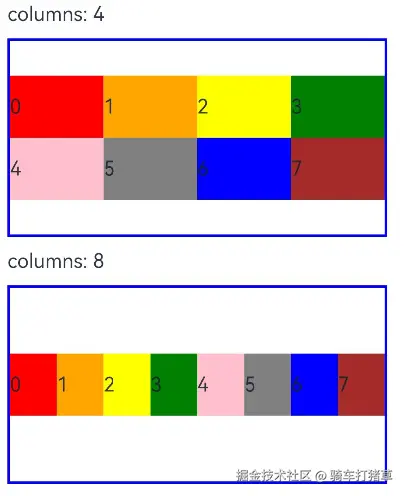

• 当columns为自定义值，栅格布局在任何尺寸设备下都被分为columns列。下面分别设置栅格布局列数为4和8，子元素默认占一列，效果如下：

class CurrTmp{
  currentBp: string = 'unknown';
  set(val:string){
    this.currentBp = val
  }
}
let BorderWH:Record<string,Color|number> = { 'color': Color.Blue, 'width': 2 }
@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown];
@State currentBp: string = 'unknown';
...
Row() {
  GridRow({ columns: 4 }) {
    ForEach(this.bgColors, (item:Color, index?:number|undefined) => {
      GridCol() {
        Row() {
          Text(`${index}`)
        }.width('100%').height('50')
      }.backgroundColor(item)
    })
  }
  .width('100%').height('100%')
  .onBreakpointChange((breakpoint:string) => {
    let CurrSet:CurrTmp = new CurrTmp()
    CurrSet.set(breakpoint)
  })
}
.height(160)
.border(BorderWH)
.width('90%')

Row() {
  GridRow({ columns: 8 }) {
    ForEach(this.bgColors, (item:Color, index?:number|undefined) => {
        GridCol() {
          Row() {
            Text(`${index}`)
          }.width('100%').height('50')
        }.backgroundColor(item)
    })
  }
  .width('100%').height('100%')
  .onBreakpointChange((breakpoint:string) => {
    let CurrSet:CurrTmp = new CurrTmp()
    CurrSet.set(breakpoint)
  })
}
.height(160)
.border(BorderWH)
.width('90%')

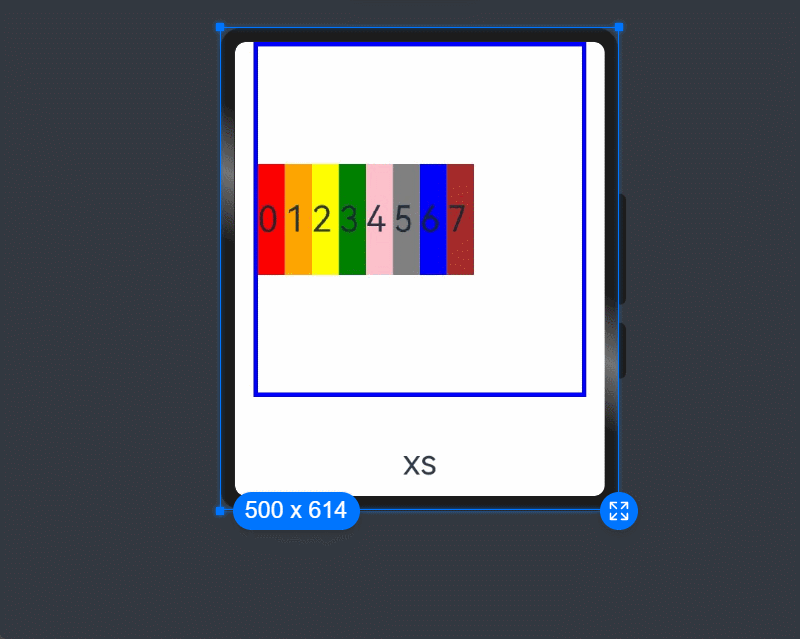

• 当columns类型为GridRowColumnOption时，支持下面六种不同尺寸（xs, sm, md, lg, xl, xxl）设备的总列数设置，各个尺寸下数值可不同。

@State bgColors: Color[] = [Color.Red, Color.Orange, Color.Yellow, Color.Green, Color.Pink, Color.Grey, Color.Blue, Color.Brown]
GridRow({ columns: { sm: 4, md: 8 }, breakpoints: { value: ['200vp', '300vp', '400vp', '500vp', '600vp'] } }) {
 ForEach(this.bgColors, (item:Color, index?:number|undefined) => {
   GridCol() {
     Row() {
       Text(`${index}`)
     }.width('100%').height('50')
   }.backgroundColor(item)
 })
}

若只设置sm, md的栅格总列数，则较小的尺寸使用默认columns值12，较大的尺寸使用前一个尺寸的columns。这里只设置sm:4, md:8，则较小尺寸的xs:12，较大尺寸的参照md的设置，lg:8, xl:8, xxl:8

排列方向

栅格布局中，可以通过设置GridRow的direction属性来指定栅格子组件在栅格容器中的排列方向。该属性可以设置为GridRowDirection.Row（从左往右排列）或GridRowDirection.RowReverse（从右往左排列），以满足不同的布局需求。通过合理的direction属性设置，可以使得页面布局更加灵活和符合设计要求。

• 子组件默认从左往右排列。

  GridRow({ direction: GridRowDirection.Row }){}

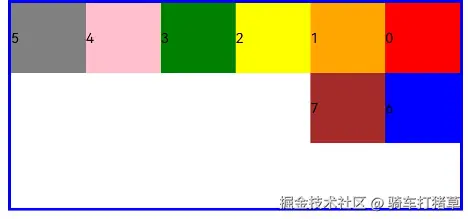

• 子组件从右往左排列。

  GridRow({ direction: GridRowDirection.RowReverse }){}




子组件间距

GridRow中通过gutter属性设置子元素在水平和垂直方向的间距。

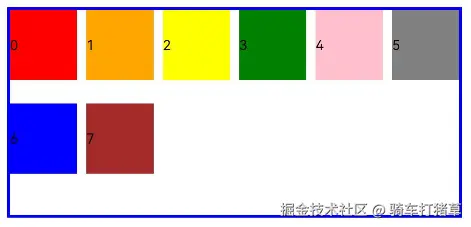

• 当gutter类型为number时，同时设置栅格子组件间水平和垂直方向边距且相等。下例中，设置子组件水平与垂直方向距离相邻元素的间距为10。

   GridRow({ gutter: 10 }){}

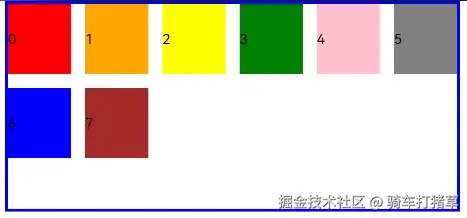

• 当gutter类型为GutterOption时，单独设置栅格子组件水平垂直边距，x属性为水平方向间距，y为垂直方向间距。

  GridRow({ gutter: { x: 20, y: 50 } }){}
