为什么Vue的v-if指令会导致DOM中大量的<!-- v-if -->注释？

前端下饭菜
5,492 阅读8分钟

我是前端下饭菜，两娃的爸创业中。公众号“绘个球”(各种号全网同名)实时分享创业动态，提供军事、地理、地产短视频工具。

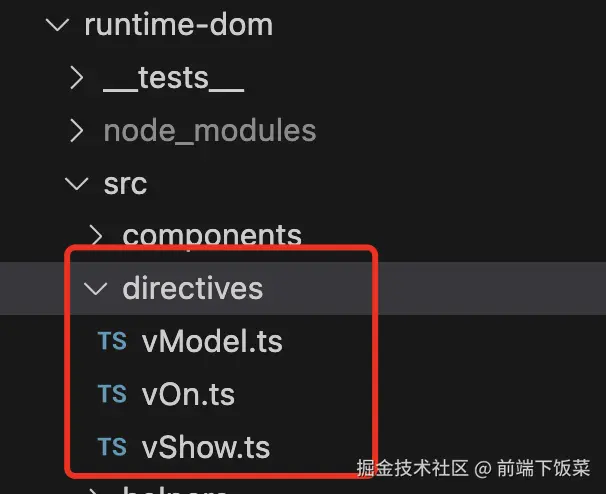

会Vue的同学都使用过v-if指令，本着会用就得懂的心态去Vue3源码找v-if的出处，但奇怪的是找不到，仅找到如V-model、v-on、v-show等指令的代码文件。


既然找不到，那就换一种思路，连猜带蒙，先写一个Demo找找头绪。

从Demo说起

<div v-if="visible">
    <span>看见我了没？</span>
</div>

以上几行代码包含在App.vue模板中，查看template编译后的渲染源码，首先映入眼帘的是一个三元运算符$setup.visible ? 逻辑1 : 逻辑2。

function _sfc_render(_ctx, _cache, $props, $setup, $data, $options) {
    return $setup.visible ?
        (
            _openBlock(),
            _createElementBlock("div", _hoisted_1, [_createElementVNode("span", null, "看见我了没？", -1)]))
        ) : _createCommentVNode("v-if", true);
}

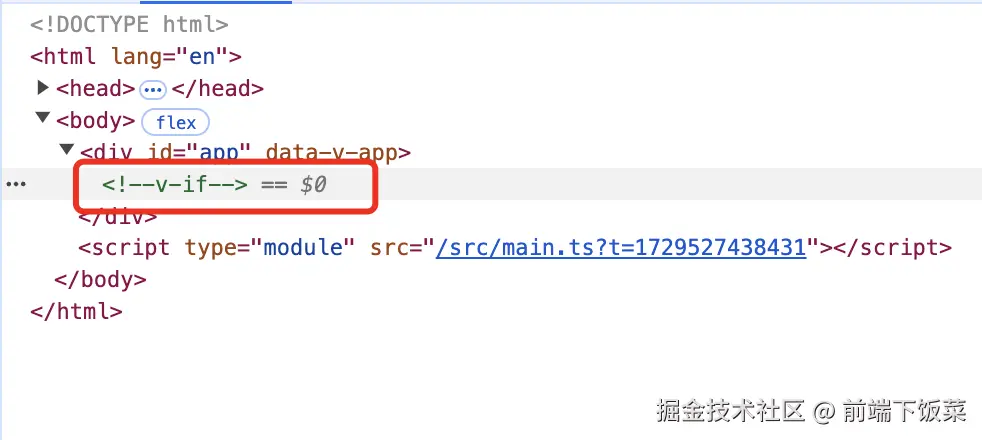

假如visible为false，则渲染函数执行_createCommentVNode("v-if", true)，在Dom节点中创建一个注释节点。虽然注释节点在界面上无任何呈现，但它会在虚拟Tree中占一席位，其目的是在visible值发生变化时，能够快速更新为可见的div节点。

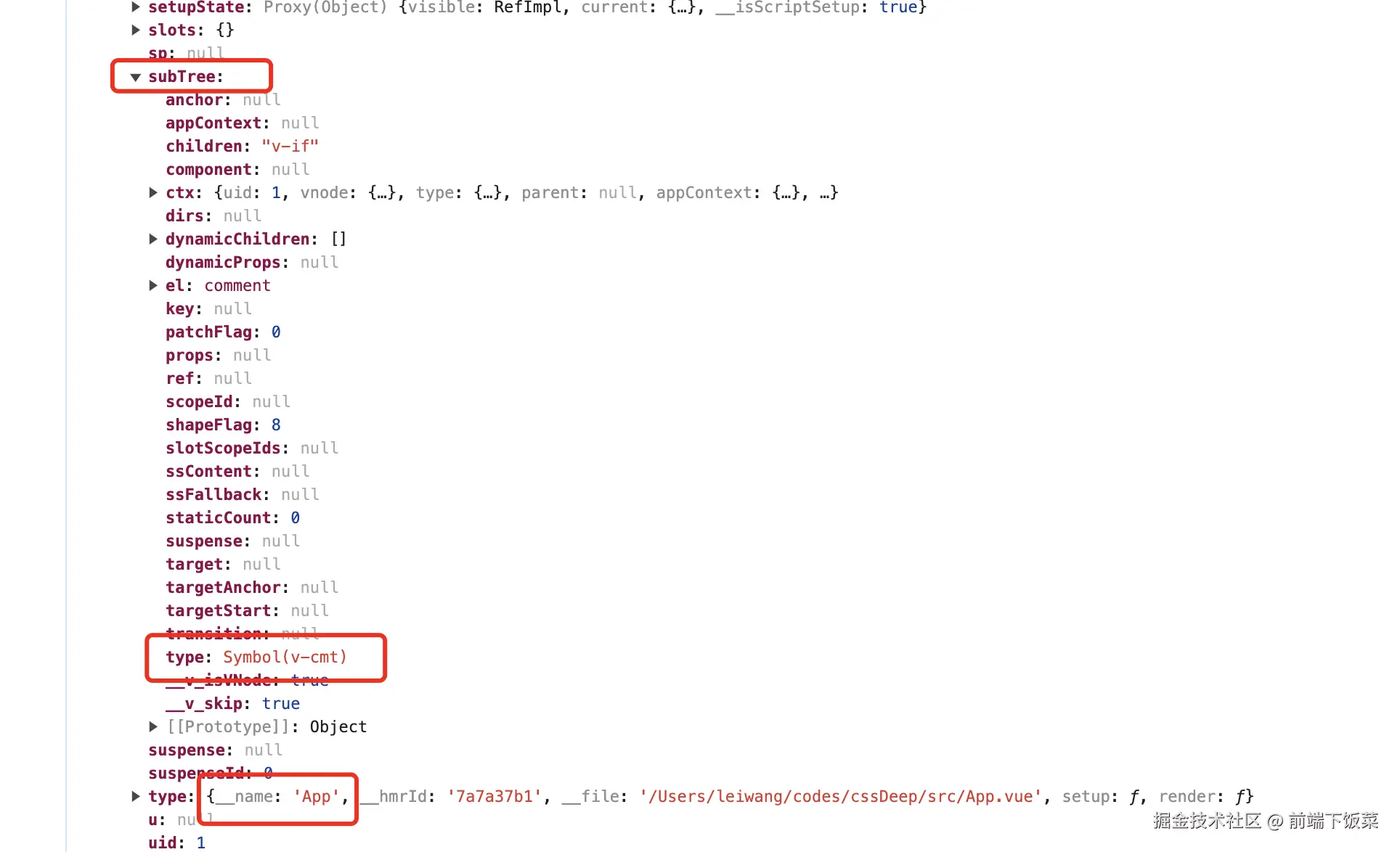

查看App组件生成的节点tree，其包含了subTree属性，并且subTree的类型为Symbol(v-cmt)，可理解为注释节点，并且值children为字符串v-if。


以上假设的是visible为false，现将其更新为true, Vue如何触发render函数重新执行？以及openBlock和createElementBlock函数的作用是什么？接下来将围绕这两个问题讲解底层渲染流程。

openBlock和createElementBlock

再重温下三元符运算左侧的代码：

(
    _openBlock(),
    _createElementBlock("div", _hoisted_1, [_createElementVNode("span", null, "看见我了没？", -1)]))
)

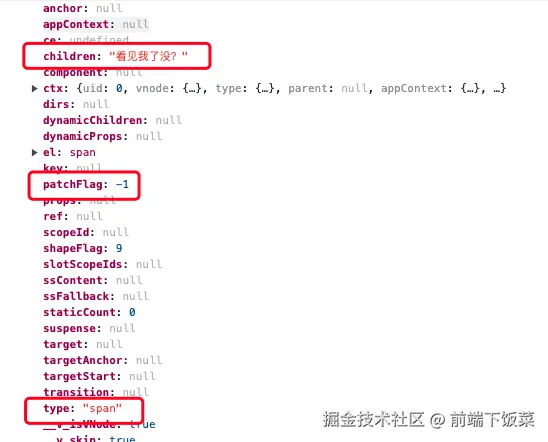

_createElementBlock的第三个参数为子节点集合，这里我们不详说_createElementVNode如何把span创建为虚拟节点，仅看下生成的结果：


patchFlag: -1表示该节点为静态节点，不需要patch更新。一般当patchFlag大于0时才需要动态更新。

既然有openBlock函数，那应该也有对应的closeBlock函数:

export function openBlock(): void {
  blockStack.push((currentBlock = []))
}

export function closeBlock(): void {
  blockStack.pop()
  currentBlock = blockStack[blockStack.length - 1] || null
}

为什么会有blockStack？ 像v-if或v-for是导致节点动态变化的主要指令，Vue为了优化这类场景的patch更新，会将动态变化的节点统一放到一个block集合(也即是currentBlock)管理，这样的好处是，当执行patch时能快速找出哪些虚拟节点需要动态更新，例如100个节点中仅有3个节点动态更新，而这个3个节点就存在currentBlock中。

当调用openBlock会为代码片段<div><span>看见我了没？</span></div>对应的节点创建一个新的block(currentBlock = [])。那什么时候会用到currentBlock？我们接着分析。

createElementBlock函数代码如下，传递的参数为createElementBlock('div', { key: 0 }, [span节点])，源代码先调用createBaseNode为div创建虚拟节点，再调用setupBlock。

export function createElementBlock(
  type: string | typeof Fragment,
  props?: Record<string, any> | null,
  children?: any,
  patchFlag?: number,
  dynamicProps?: string[],
  shapeFlag?: number,
): VNode {
  return setupBlock(
    createBaseVNode(
      type,
      props,
      children,
      patchFlag,
      dynamicProps,
      shapeFlag,
      true /* isBlock */,
    ),
  )
}

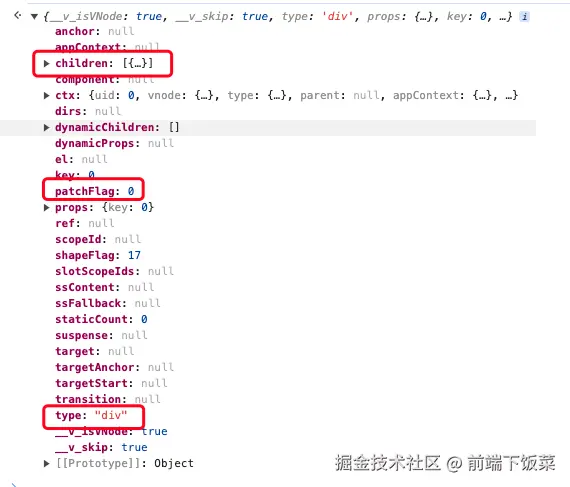

先查看createBaseVNode函数生成的结果，其节点类型为div，patchFlag为0表示改节点也不需要动态更新。


createBaseVNode函数重点关注的代码片段如下，当vnode的patchFlag大于0时，即vnode为动态节点，需要将其存放到currentBlock列表中。

  if (
    currentBlock && vnode.patchFlag > 0 // 伪代码
  ) {
    currentBlock.push(vnode)
  }

createBaseVNode执行完后，返回的vnode节点作为参数传给setupBlock。setupBlock函数源码如下：

function setupBlock(vnode: VNode) {
  vnode.dynamicChildren = currentBlock || (EMPTY_ARR as any)
  // close block
  closeBlock()
  // a block is always going to be patched, so track it as a child of its
  // parent block
  if (isBlockTreeEnabled > 0 && currentBlock) {
    currentBlock.push(vnode)
  }
  return vnode
}

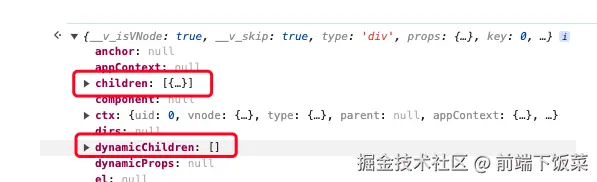

在openBlock函数中会创建一个新的block，并赋值给currentBlock。 由于demo中div子节点仅有一个span元素节点(静态节点)，因此currentBlock依然为空数组，所以vnode.dynamicChildren也为空数组，如下图所示：


closeBlock函数会从blockStack堆栈中移出最近的block，并将次新的block赋值给currentBlock，假如此时的currentBlock不为空，即为父级block，因此需要将当前vnode附加到父级block中，这样父级就能快速的找到子级的动态节点。

到此，当visible为true时，对应的虚拟节点树就生成了。

什么时候dynamicChildren不为空？

将demo中template修改为：

  <div v-if="visible">
    <span>看见我了没？</span>
    <span>{{ text1 }}</span>
    <span>{{ text2 }}</span>
  </div>

再看编译后的渲染代码:

(_openBlock(), _createElementBlock("div", { key: 0 }, [
    _createElementVNode(
      "span",
      null,
      "\u770B\u89C1\u6211\u4E86\u6CA1\uFF1F",
      -1
      /* HOISTED */
    ),
    _createElementVNode(
      "span",
      null,
      _toDisplayString($setup.text1),
      1
      /* TEXT */
    ),
    _createElementVNode(
      "span",
      null,
      _toDisplayString($setup.text2),
      1
      /* TEXT */
    )
  ]))

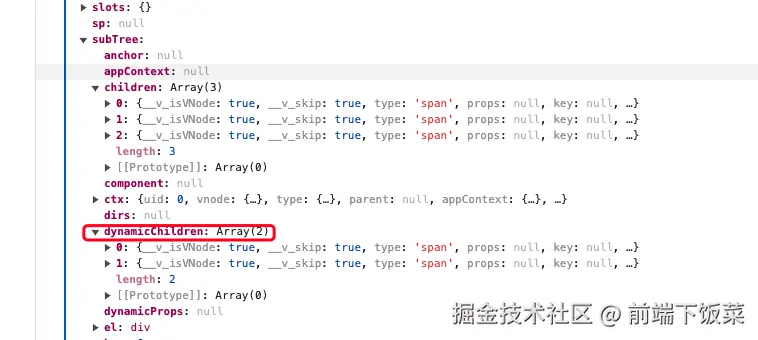

首先通过openBlock创建一个存放动态块(currentBlock)的空数组，而creteElementVNode(即createBaseVNode)会判断每个节点的patchFlag是否大0，满足条件则添加到currentBlock数组中，对应代码中的第2、3节点的patchFlag都为1，因此生成的虚拟节点如下所示。下次当text1或text2变化时，patch仅需要从dynamicChildren中查找即可。


Vue如何触发render函数重新执行

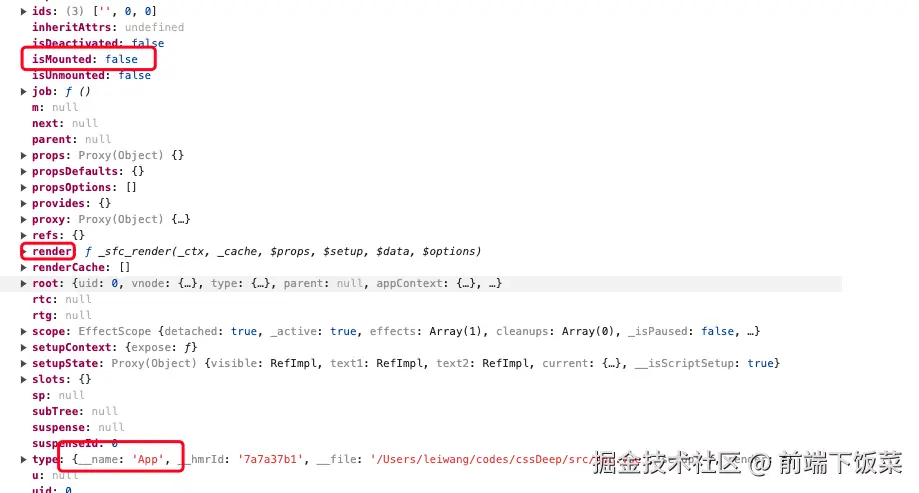

App.vue作为Root组件，运行时源代码文件会转换为虚拟节点，再回顾下其生成的节点信息：


从上图节点的type属性能看出当前节点正是App组件，包含上文源码看到的render函数(_sfc_render)，并且isMounted为false，表示组件还未挂载。

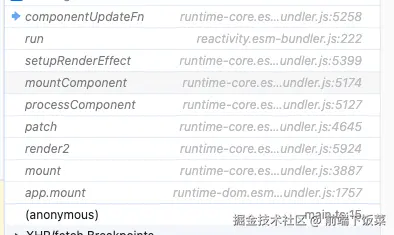

查看源代码调用堆栈，着重分析流程mountComponent->setupRenderEffect -> componentUpdateFn，并且关注节点中的render函数最终是在哪个环节执行。


流程说明：

  • mountComponent: 组件挂载；
  • setupRenderEffect：生成ReactiveEffect, 用于收集render过程的响应式依赖项；
  • componentUpdateFn：执行组件的渲染流程；

mountComponent

通过createApp(App).mount("#app")，先创建app实体，然后执行app的mount方法。mount方法代码如下所示，先通过createVNode函数为应用创建一个root虚拟节点，然后执行render开始挂载子节点。

const app:APP = {
  ...
  mount( rootContainer: HostElement): any {
    if (!isMounted) {
      const vnode = app._ceVNode || createVNode(rootComponent, rootProps)
      vnode.appContext = context
      render(vnode, rootContainer)

      return getComponentPublicInstance(vnode.component!)
    }
  },
}

render函数内部经过一系列流转，将会调用到专为App Component执行挂载的mountComponent函数，并且其container为#app。

  const mountComponent: MountComponentFn = (
    initialVNode,
    container,
    anchor,
    parentComponent
  ) => {
    const instance: ComponentInternalInstance = (initialVNode.component = createComponentInstance(
        initialVNode,
        parentComponent
      ))

      setupRenderEffect(instance, initialVNode, container)
  }

使用Vue开发组件时, 我们可以通过getCurrentInstance()函数获取当前component的实体，而这个实体正是在mountComponent函数内创建的instance。

函数最后调用setupRenderEffect函数加载并挂载子节点， initialVNode为在app.mount函数创建root虚拟节点, container为#app。

setupRenderEffect

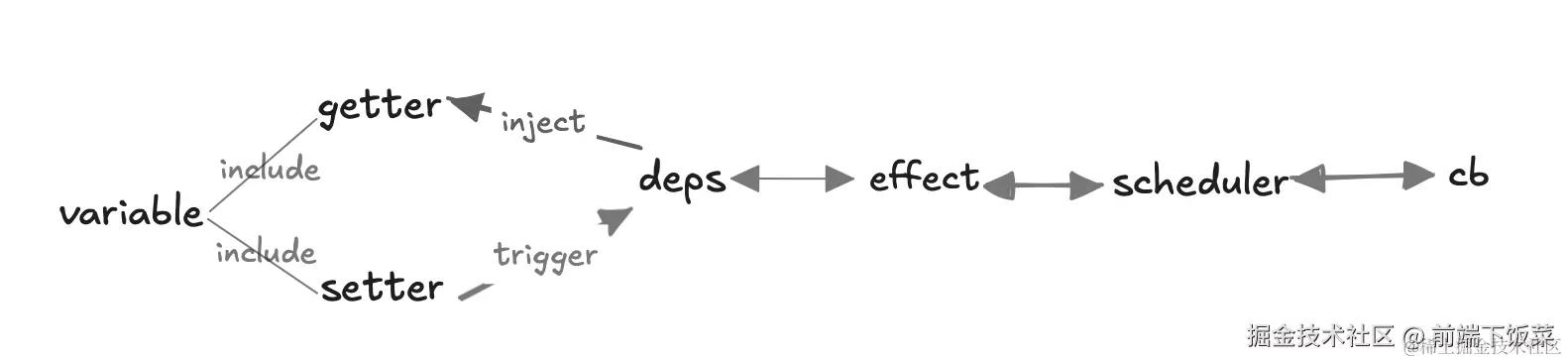

看到Effect关键词，就知道和收集依赖有关系，setupRenderEffect函数的作用是创建ReactiveEffect响应式副作用，并执行子节点的渲染、挂载。什么是ReactiveEffect？在之前文章《Vue3中watch好用，但watchEffect、watchSyncEffect、watchPostEffect简洁》有详细介绍，如下图所示，其作用是监听相关的响应式对象，当这些对象值更新时触发scheduler执行patch。


setupRenderEffect函数代码如下，每一个组件setup过程都包含一个作用域scope，而新建的effect都会被push到scope.effects中。scope提供的on、off函数的作用分别为激活、取消当前scope，例如先执行on激活scope，而new ReactiveEffect(componentUpdateFn)过程会将实例化的effect自动添加到scope上。

  const setupRenderEffect: SetupRenderEffectFn = (
    instance,
    initialVNode,
    container
  ) => {
    const componentUpdateFn = () => {
    }

    instance.scope.on()
    const effect = (instance.effect = new ReactiveEffect(componentUpdateFn))
    instance.scope.off()

    const update = (instance.update = effect.run.bind(effect))

    update()
  }

当执行update函数时，实际会调用到构造函数传入的componentUpdateFn。在componentUpdateFn函数内，只要是任意响应式对象，如Demo中的类型为Ref的visible变量，其deps都会附加上当前effect，这样只要值更新了就会通知effect，重新执行componentUpdateFn，也就是执行patch过程。

componentUpdateFn

还记得在查看app节点时，包含有属性subTree，也就是组件内包含的子节点，而这个节点正是在componentUpdateFn内调用上文看到的_sfc_render渲染函数生成的。其源码如下：

const componentUpdateFn = () => {
  if (!instance.isMounted) {
    const subTree = (instance.subTree = renderComponentRoot(instance))

    patch(
      null,
      subTree,
      container,
      anchor,
      instance,
      parentSuspense,
      namespace,
    )
    initialVNode.el = subTree.el
  }
  instance.isMounted = true
}

当instance第一次挂载时，isMounted为false，因此会进入if代码块逻辑，首先会调用renderComponentRoot生成subTree，然后调用patch函数为子节点执行挂载流程。patch内部会根据每个节点的type类型确定调用processElement、processComponent处理函数，这些函数又会调用到如mountElement、mountComponent挂载函数，从而进入到下一个递归循环。

renderComponentRoot函数内部会调用组件实例的render函数(源代码文件中的__sfc__render函数)，生成虚拟节点，而这个过程中，会读取如visible响应式对象的值，那么上文提到的effect就会自动添加到visible的deps集合中，这样就随带完成了依赖项收集。

export function renderComponentRoot(
  instance: ComponentInternalInstance,
): VNode {
  const {
    type: Component,
    vnode,
    render
    props,
    data,
    ctx,
  } = instance

  const result = normalizeVNode(
    render!.call(
      thisProxy,
      proxyToUse!,
      renderCache,
      __DEV__ ? shallowReadonly(props) : props,
      setupState,
      data,
      ctx,
    ),
  )

  return result
}

通过以上的流程分析，也就回答了问题 "Vue如何触发render函数重新执行"。

总结

虽然在Vue源码中没看到单独定义v-if的代码文件，但并不代表它不重要，正好相反，v-if已经和render函数合为一体，通过三元运算符来表达。

下次再看到DOM中的注释元素<!-- v-if -->，也就不会感到奇怪，因为每一个注释元素都会和虚拟节点一一对应，方便patch过程快速更新。

通过本篇内容，我们能够了解到app的mount内部执行的大致流程，包括虚拟节点的创建以及当响应式对象更新时如何触发组件的patch过程。

我是前端下饭菜，原创不易，未经本人同意，请勿转载。各位看官动动手，帮忙关注、点赞、收藏、评轮！
