前言

现在正值秋招，金九银十已经到了银十的末尾，不知道各位25届的朋友是否已经有了心仪的offer，反正我是0offer，只能说非常惨淡。所以还是好好的在沉淀自己，从平常的点滴中慢慢积累，准备厚积薄发，这里用我最喜欢的艺人的一句话就是：那些看似不起波澜的日复一日，终会在未来的某一天让你看到坚持的意义！


相信大家面试肯定都会被问到这个问题，从输入url到页面渲染这个过程中会发生什么。很多人可能直接背的八股，就只有粗略的大概流程：

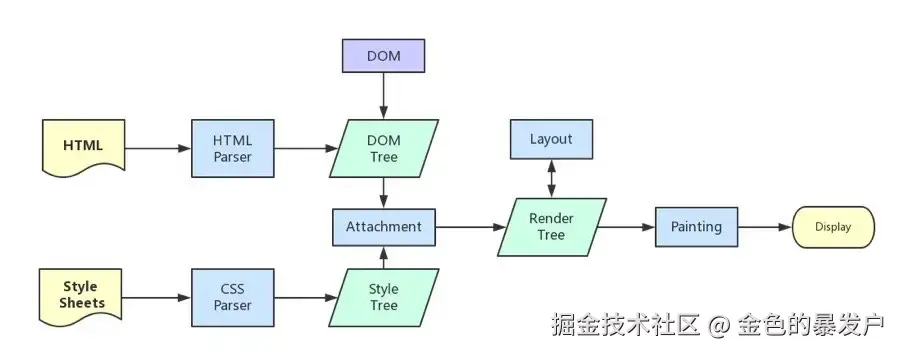

DNS解析 -> 建立tcp连接 -> 发送请求 -> 响应 -> html解析 -> css解析 -> 合成render树 -> 计算页面布局 -> 绘制 -> js执行

大概五分钟左右就讲完了，但其实里面的逻辑比这个要复杂很多，真的要讲的比较细其实是能讲15分钟左右的，而且还可以体现知识的深度。

前置知识

在了解浏览器的渲染流程之前，要先知道浏览器的基本架构。以Chrome为例：最上层是浏览器进程，负责协调承担各项工作的其他进程，比如实用程序进程、渲染器进程、GPU进程、插件进程等。

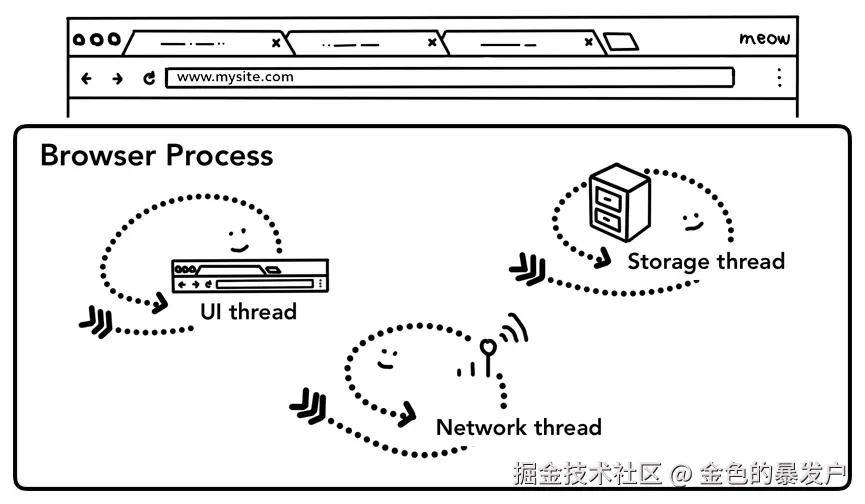

  • 浏览器进程：控制浏览器这个应用的chrome（主框架）部分，包括地址栏、书签、前进/后退按钮等，同时也会处理浏览器不可见的高权限任务，如发送网络请求、访问文件。
  • 渲染器进程：负责在标签页中显示网站及处理事件。
  • 插件进程：控制网站用到的所有插件。
  • GPU进程：在独立的进程中处理GPU任务。之所以放到独立的进程，是因为GPU要处理来自多个应用的请求，但要在同一个界面（显示器界面）上绘制图形。

当然，还有其他进程，比如扩展进程、实用程序进程。要知道你的Chrome当前打开了多少个进程，点击右上角的按钮，选择“更多工具”，再选择“任务管理器”。

导航

从请求网页到浏览器准备渲染网页的过程，叫做导航。按照上面提到流程，也就是开始解析html之前的这个过程就叫做导航。导航涉及浏览器进程与线程间为显示网页而通信。一切从用户在浏览器中输入一个URL开始。输入URL之后，浏览器会通过互联网获取数据并显示网页。


  • 第一步：处理输入。UI线程会判断用户输入的是查询字符串还是URL。因为Chrome的地址栏同时也是搜索框。
  • 第二步：开始导航。如果输入的是URL，UI线程会通知网络线程发起网络调用，获取网站内容。此时标签页左端显示旋转图标，网络线程进行查询、建立TLS连接（对于HTTPS）。网络线程可能收到服务器的重定向头部，如HTTP 301。此时网络线程会跟UI线程沟通，告诉它服务器要求重定向。然后，再发起对另一个URL的请求。
  • 第三步：读取响应。服务器返回的响应体到来之后，网络线程会检查接收到的前几个字节。响应的Content-Type头部应该包含数据类型，如果没有这个字段，则需要MIME类型嗅探。如果响应是HTML文件，那下一步就是把数据交给渲染器进程。但如果是一个zip文件或其他文件，那就意味着是一个下载请求，需要把数据传给下载管理器。此时也是“安全浏览”检查的环节。如果域名和响应数据匹配已知的恶意网站，网络线程会显示警告页。此外，CORB检查也会执行，以确保敏感的跨站点数据不会发送给渲染器进程。
  • 第四步：联系渲染器进程。所有查检完毕，网络线程确认浏览器可以导航到用户请求的网站，于是会通知UI线程数据已经准备好了。UI线程会联系渲染器进程渲染网页。由于网络请求可能要花几百毫秒才能拿到响应，这里还会应用一个优化策略。第二步UI线程要求网络线程发送请求后，已经知道可能要导航到哪个网站去了。因此在发送网络请求的同时，UI线程会提前联系或并行启动一个渲染器进程。这样在网络线程收到数据后，就已经有渲染器进程原地待命了。如果发生了重定向，这个待命进程可能用不上，而是换作其他进程去处理。
  • 第五步：提交导航。数据和渲染器进程都有了，就可以通过IPC从浏览器进程向渲染器进程提交导航。渲染器进程也会同时接收到不间断的HTML数据流。当浏览器进程收到渲染器进程的确认消息后，导航完成，文档加载阶段开始。此时，地址栏会更新，安全指示图标和网站设置UI也会反映新页面的信息。当前标签页面的会话历史会更新，后退/前进按钮起作用。为便于标签页/会话在关闭标签页或窗口后恢复，会话历史会写入磁盘。
  • 最后一步：初始加载完成。提交导航之后，渲染器进程将负责加载资源和渲染页面（具体细节后面介绍）。而在“完成”渲染后（在所有iframe中的onload事件触发且执行完成后），渲染器进程会通过IPC给浏览器进程发送一个消息。此时，UI线程停止标签页上的旋转图标。

渲染

当导航结束之后，网络线程会去通知渲染器进程，告诉它可以开始渲染页面了，这个时候浏览器进程就要开始准备工作了。染是渲染器进程内部的工作，涉及Web性能的诸多方面，标签页中的一切都由渲染器进程负责处理。渲染的大致流程前面已经提过，就不再赘述。


html解析

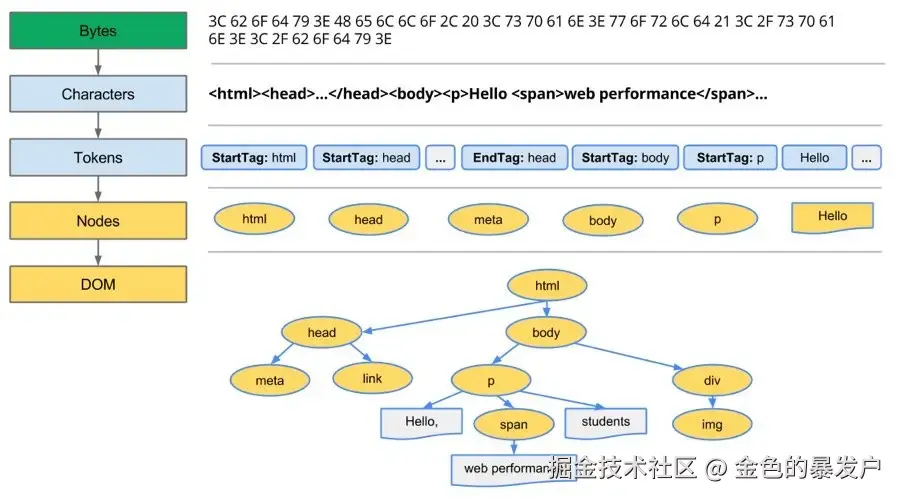

因为浏览器无法直接理解和使用html，所以需要将html转换为浏览器能够理解的结构——DOM树。 在渲染引擎内部，有一个叫 HTML 解析器（HTMLParser）的模块，它的职责就是负责将 HTML 字节流转换为 DOM 结构。


  • 字节流转换为字符流： HTML文档以字节流的形式传输，浏览器首先将字节流转换为字符流。这通常涉及到字符编码的处理，例如UTF-8。

  • 词法分析（Lexical Analysis）： 浏览器对字符流进行词法分析，将文档划分为一系列的标记（tokens）。标记是HTML文档中的最小单元，包括标签、属性、文本等。

  • 节点转换： 生成tokens后会去递归遍历这些token，浏览器会识别HTML标签，将它们转换为DOM节点（node），并确定它们之间的父子关系。这个过程也包括处理文本节点、属性等。

  • 语法分析（Syntax Analysis）： 浏览器进行语法分析，根据HTML的语法规则将node组织成树状结构，即文档对象模型（DOM）树。

css解析

与HTML文本一样，渲染引擎也没法直接理解CSS文本，因此渲染引擎会将其转换为其能理解的结构——styleSheets。 css的解析规则和html解析几乎一样，只是最后生成的是css规则树。

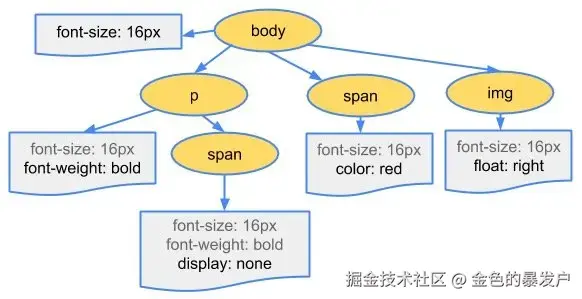

针对styleSheets，结合CSS的继承、优先级层叠等规则，渲染引擎最终生成如下CSS规则树：

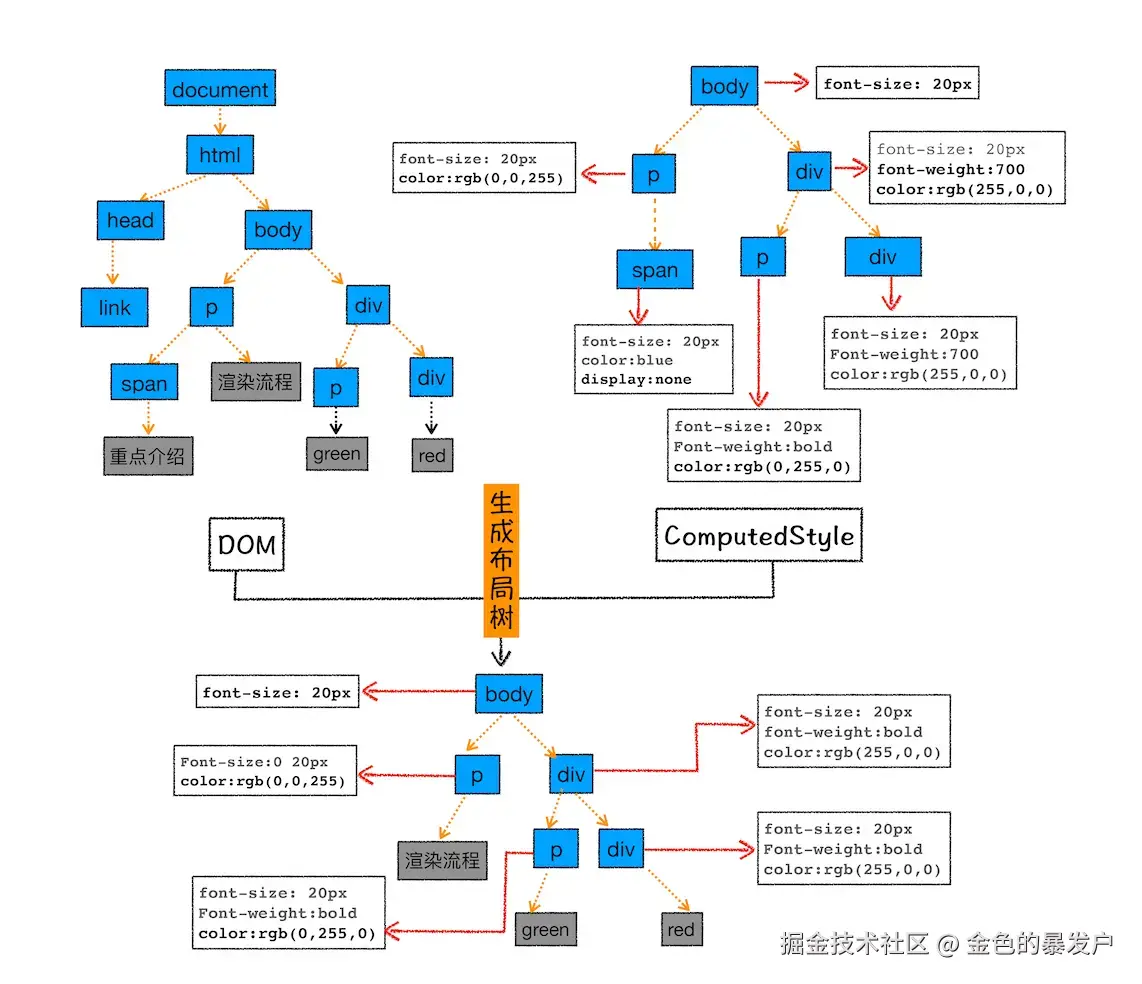

合成render树

现在DOM树和CSS规则树都有了，接下来就是将两者结合起来，对页面进行整体的布局。
DOM树只是描述了源码中HTML的结构，但其中许多元素并不需要展示在画面中，比如dispaly:none，也有一些不存在DOM树中但需要显示在页面上的元素（比如伪元素），因此在显示之前需要遍历DOM树中的所有节点，忽略掉不可见元素，添加不存在DOM树中但需要显示的的内容，最终生成一棵只包含可见元素的Render树。


计算页面布局

到这一步，渲染器进程知道了文档的结构，也知道了每个节点的样式。但基于这些信息仍然不足以渲染页面。比如，你通过电话跟朋友说：“画一个红色的大圆形，还有一个蓝色的小方形”，你的朋友仍然不知道该画成什么样。
布局，就是要找到元素间的几何位置关系。这个过程非常复杂，确定页面的布局要考虑很多很多因素，并不简单。比如，字体大小、文本换行都会影响段落的形状，进而影响后续段落的布局。CSS可让元素浮动到一边、隐藏溢出边界的内容、改变文本显示方向。可想而知，布局阶段的任务是非常艰巨的。
这个视频提到了chorme布局的一些流程，感兴趣的可以看一看 www.youtube.com/watch?v=Y5X…

绘制

这个才是今天的重头戏，这里详细的描述了浏览器的渲染原理。有了DOM、样式和布局，仍然不足以渲染页面。还要解决先画什么后画什么，即绘制顺序的问题。渲染是一个流水线作业（pipeline）：前一道工序的输出就是下一道工序的输入。这意味着如果布局树有变化，则相应的绘制记录也要重新生成。 如果元素有动画，浏览器就需要每帧运行一次渲染流水线。目前显示器的刷新率为每秒60次(60fps)，也就是说每秒更新60帧，动画会显得很流畅。如果中间缺了帧，那页面看起来就会“闪眼睛”。

分层

为了更好的解决这些问题，浏览器的渲染引擎采用了分层机制。

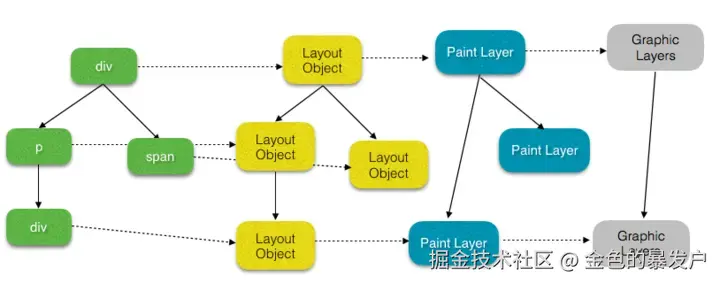

image.png 每个DOM元素会有自己的布局信息Layout Object， 根据其布局信息的层级等关系，某些Layout Object会拥有共同的渲染层Paint Layer，某些Paint Layer又会拥有共同的合成层Composite Layer(Graphic Layers)。

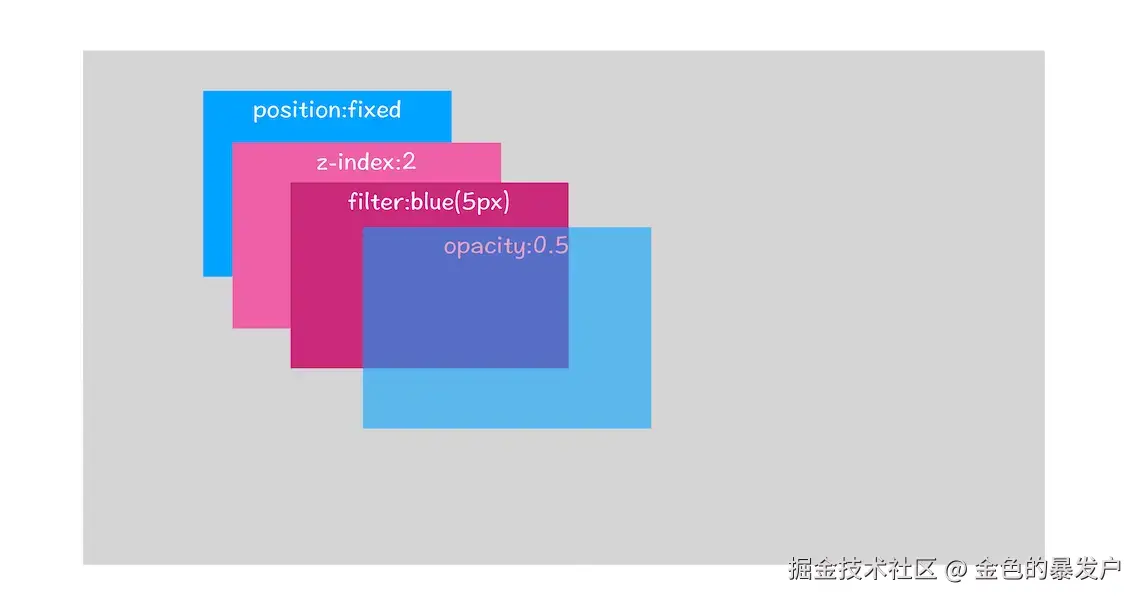

如上图，DOM 树中得每个 Node 节点都有一个对应的 LayoutObject；拥有相同的坐标空间的 LayoutObjects，属于同一个渲染层（PaintLayer）。渲染层产生的最普遍条件是“层叠上下文”。 image.png 这个是mdn对层叠上下文的解释：
developer.mozilla.org/zh-CN/docs/…

合成

知道各个元素的绘制顺序之后就可以开始绘制页面了，页面的绘制不是交给主线程去操作的，而是交给合成器线程。在页面的绘制过程中还会有一个栅格化的操作，把元素的样式信息转换为屏幕上的像素的这个过程就叫做栅格化。

如果直接一次性把这个页面全部绘制出来会产生很大的性能开销，所以合成器线程会先对页面进行分块，把当前出现在可视窗口的这些图块交给栅格化线程进行栅格化，转换成位图，然后合成器线程会将这些栅格化后的小图片进行合成，合成一个关键帧叫做合成器帧，然后把合成器帧交给GPU，由GPU进行处理最终显示在屏幕上。

交互

最后，我们看一看合成器如何处理用户交互。说到用户交互，有人可能只会想到在文本框里打字或点击鼠标。实际上，从浏览器的角度看，交互意味着来自用户的任何输入：鼠标滚轮转动、触摸屏幕、鼠标悬停等这些都是交互。

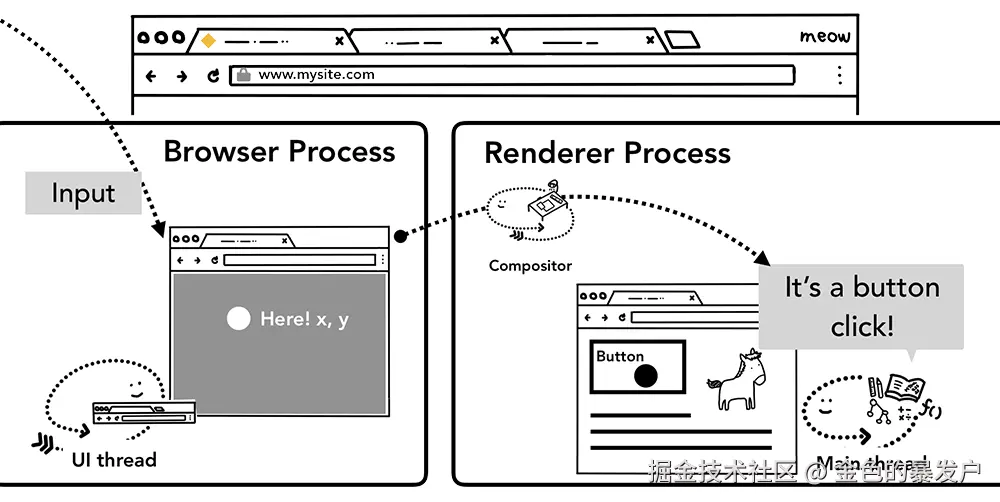

当用户交互比如触摸事件发生时，浏览器进程首先接收到该手势。但是，浏览器进程仅仅知道手势发生在哪里，因为标签页中的内容是渲染器进程处理。因此浏览器进程会把事件类型（如touchstart）及其坐标发送给渲染器进程。渲染器进程会处理这个事件，即根据事件目标来运行注册的监听程序。

image.png 具体来说，输入事件是由渲染器进程中的合成器线程处理的。如前所述，如果页面上没有注册事件监听程序，那合成器线程可以完全独立于主线程生成新的合成器帧。但是如果页面上注册了事件监听程序呢？此时合成器线程怎么知道是否有事件要处理？
这就涉及一个概念，叫“非快速滚动区”（non-fast scrollable region）。我们知道，运行JavaScript是主线程的活儿。在页面合成后，合成器线程会给附加了事件处理程序的页面区域打上“Non-Fast Scrollable Region”的记号。有了这个记号，合成器线程就可以在该区域发生事件时通过ITC通信，把事件发送给主线程。如果事件发生在这个区域外，那合成器线程会继续合成新帧而不会等待主线程。

这里有个值得注意的点，很多人喜欢使用事件委托来注册处理程序。这是利用事件冒泡原理，把事件注册到最外层元素上，然后再根据事件目标决定是否执行任务。一个事件处理程序就可以面向多个元素，这种高效的写法因此很流行。然而，从浏览器的角度来看，这样会导致整个页面被标记为“非快速滚动区”。这也就意味着，即便事件发生在那些不需要处理的元素上，合成器线程也要每次都跟主线程沟通，并等待它的回应。于是，合成器线程平滑滚动的优点就被抵消了。所以能不用这种写法就尽量不用。

总结

如果之前对浏览器的渲染原理不是很了解的小伙伴，看完这篇文章之后肯定会醍醐灌顶，仿佛七经八脉已经被打通了一脉。之前跨部门转正三面挂了，所以我的宇宙厂实习也到此结束了，失败了也不一定是坏事，最起码找到了自己的不足，后续还是要多去学习沉淀沉淀。不过当时给我提了一个意见就是觉得我的文章大部分都是偏应用，对知识理解的深度不够，所以后续我的文章会以原理为主，慢慢的也会去把之前的文章重新做个修改。

秋招即将结束，如果没拿到offer的小伙伴也别着急，有时候后退也是一种前进，人不是总要往高处走，人要往四处走，就像我一样，我也即将要往四处走走了。
