Tomcat 网络实现分析

xiaoye2018
511 阅读11分钟

Tomcat 网络实现分析

网络请求流程图解：
www.processon.com/view/link/6…

核心类

网络模型

springboot 中的内嵌tomcat 默认采用Nio模式， 具体实现：NioEndpoint， Nio2Endpoint 为异步IO的实现。

Nio 网络核心代码：

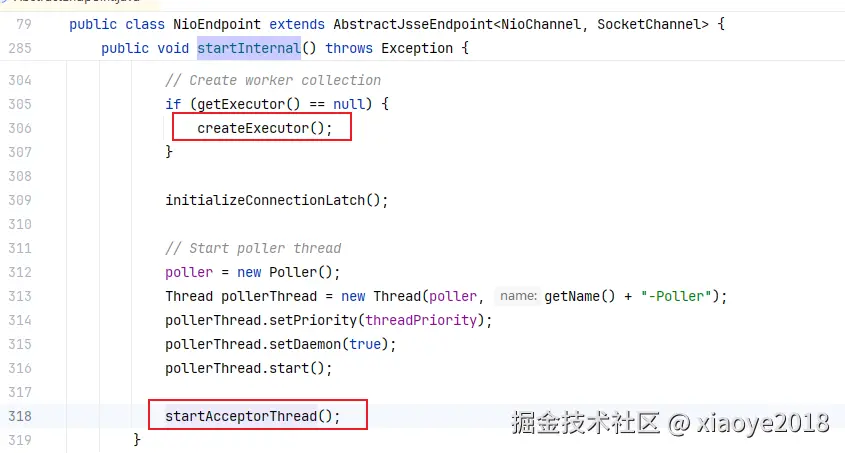

org.apache.tomcat.util.net.NioEndpoint#startInternal

首先会创建一个线程池，用来处理网络请求任务，该线程池不同于JDK默认线程池。

核心 --> 最大线程 ---> 队列（无界）

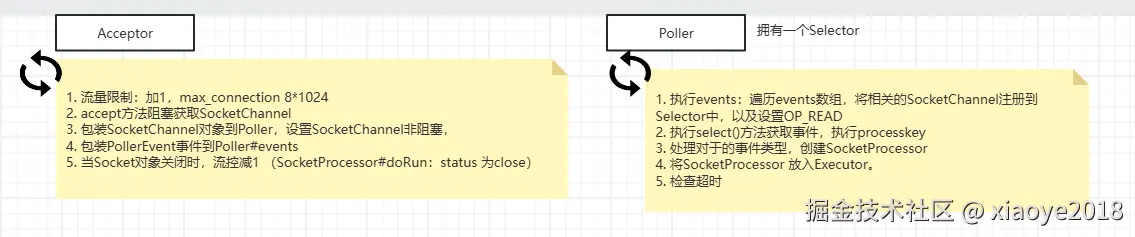

然后创建一个acceptor 线程用来接受网络连接事件，一个poller 线程用来处理 read、write事件

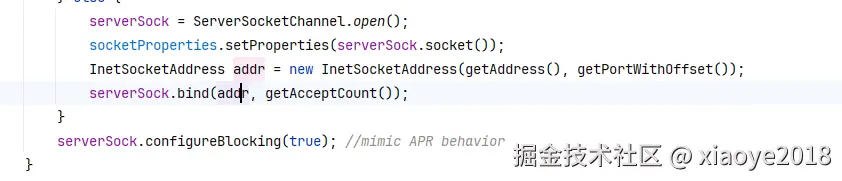

acceptor中的ServerSocketChannel 对象初始化：

org.apache.tomcat.util.net.NioEndpoint#initServerSocket：

这里设置为阻塞模式， 不需要使用Selector来监听，因为tomcat中主要还是IO吧，连接数不会太多。

（而Netty默认为非阻塞模式，会注册到一个selector上，为了支持多个ServerSocketChannel对象同时监听连接事件）

当acceptor 接受到一个连接时，会将连接对象包装为一个NioSocketWrapper对象 注册到poller的events中

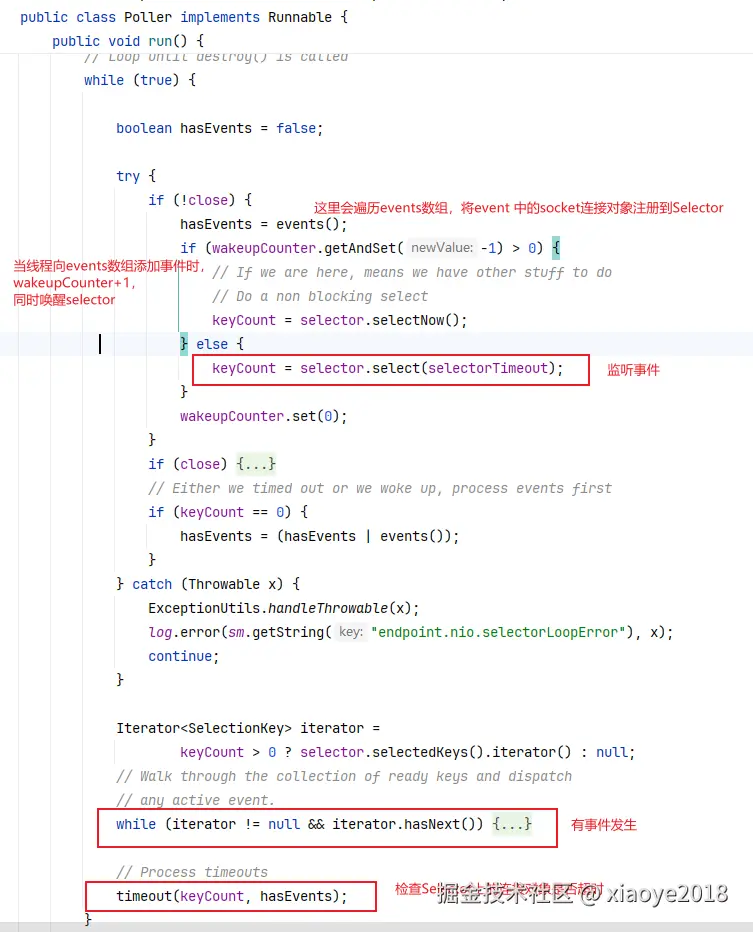

poller：

这里有一个events() 方法，会遍历events 数组，如果是register类型，会注册该连接对象到Selector中，同时绑定READ事件

处理事件时，将会创建SocketProcessorBase 任务， 提交到线程池执行。

总结： NioEndpoint采用 一个线程处理accept， 一个线程处理Selector上的read、write事件。当read、write事件发生时，交给线程池进行处理。

NIO事件转换：

基本HTTP 请求 事件处理如下：

  客户端连接建立
        ↓
    OP_ACCEPT (accept 新连接，添加任务到events)
        ↓
    OP_READ (遍历 events，将其注册OP_READ)
        ↓

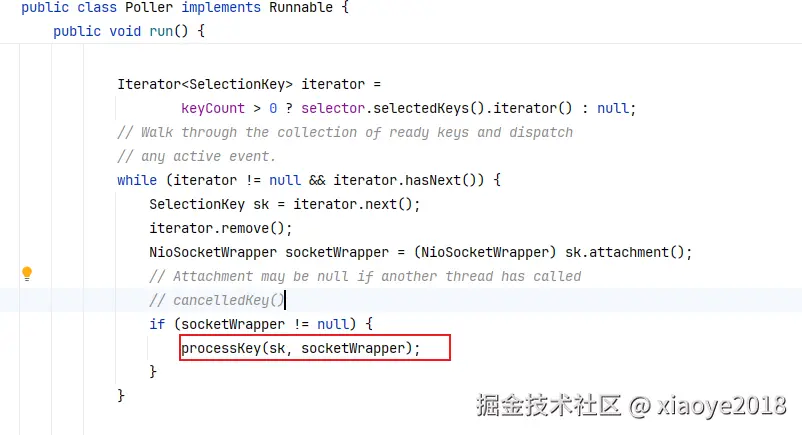

    开始处理OP_READ事件 (Poller#run --> processKey)
        ↓
  处理事件开始 (processKey： unreg(), 取消 所有事件: 即之前的OP_READ )
        ↓
   业务逻辑处理 (ConnectionHandler#process)
        ↓
    处理完毕( 上面正常返回OPEN状态(异步也是)，执行registerReadInterest，从新向events注册OP_READ的EVENT对象)
        ↓
  Poller继续监听事件

网络请求流程跟踪

当浏览器发起一个URL请求时，tomcat 是如何一步一步进入到Servlet 中的？

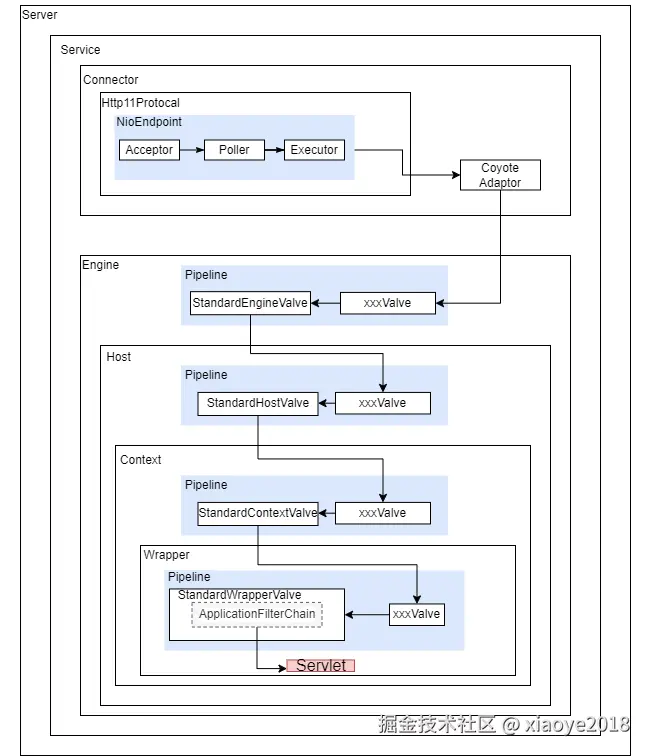

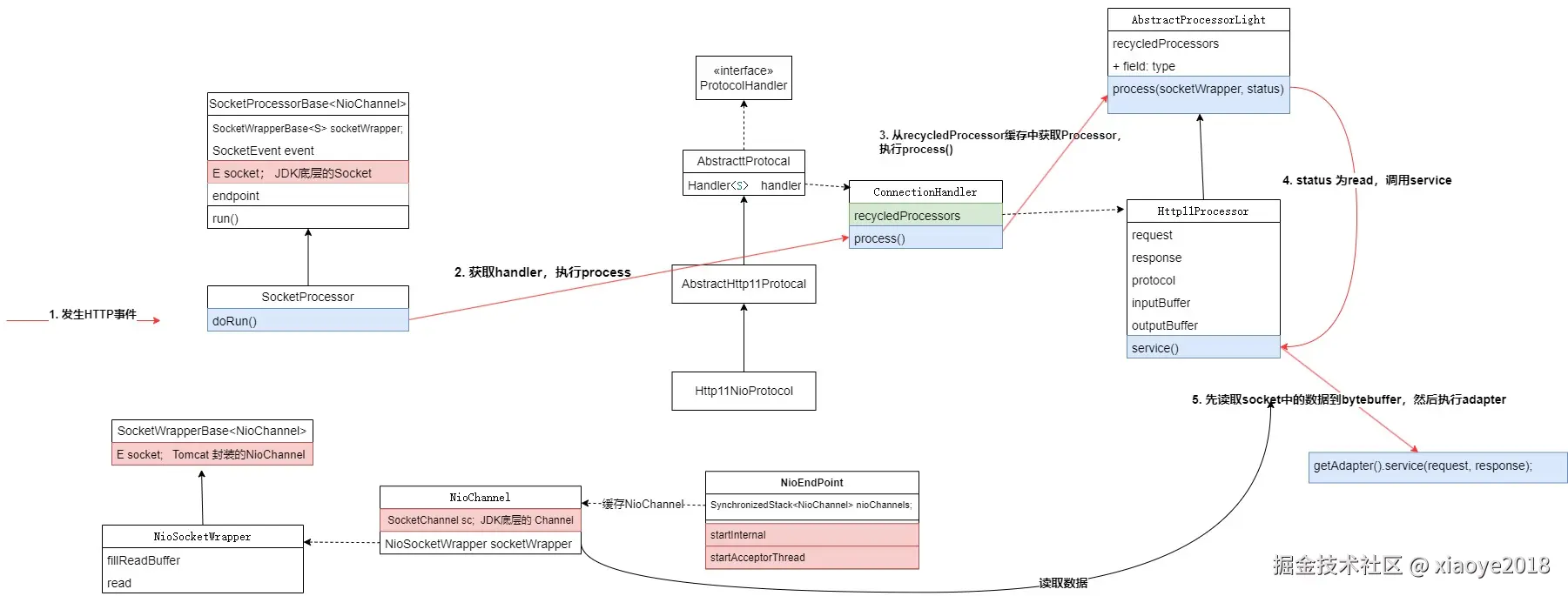

整理流程图如下：

首先发起连接后，poller 会监听到相关read事件。

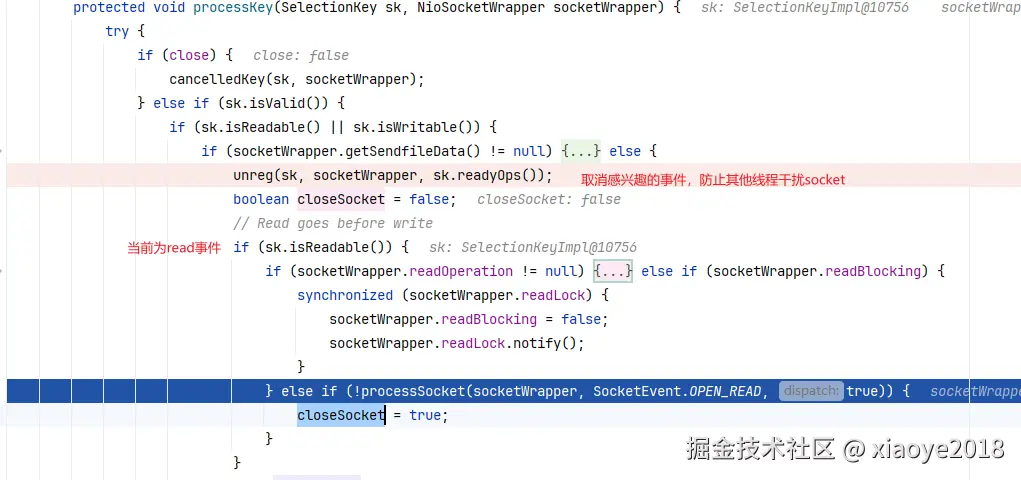

首先取消感兴趣的事件。防止干扰其他线程socket

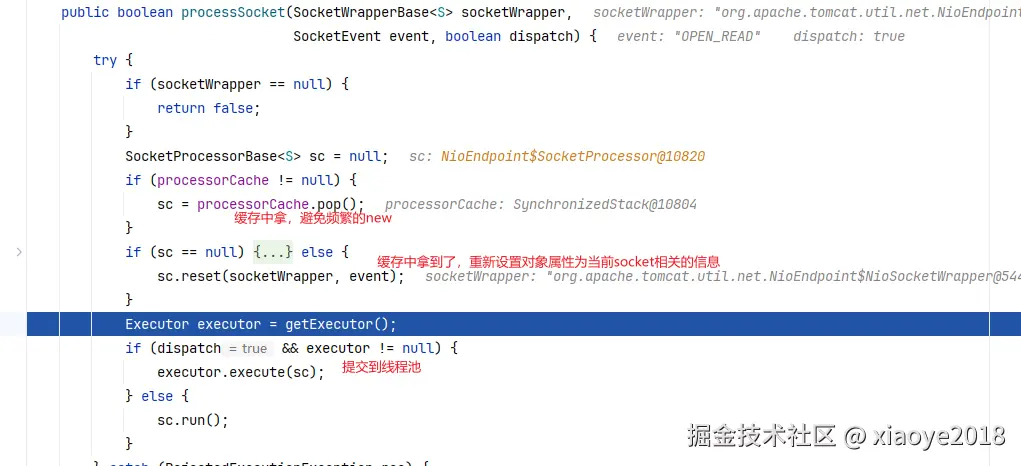

这里提交SocketProcessorBase对象，即一个任务。包含了当前channel attach的NioSocketWrapper对象信息

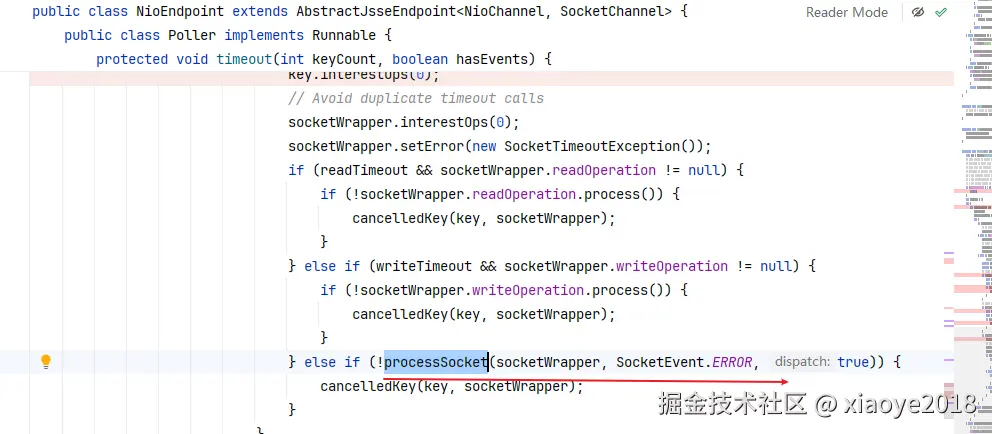

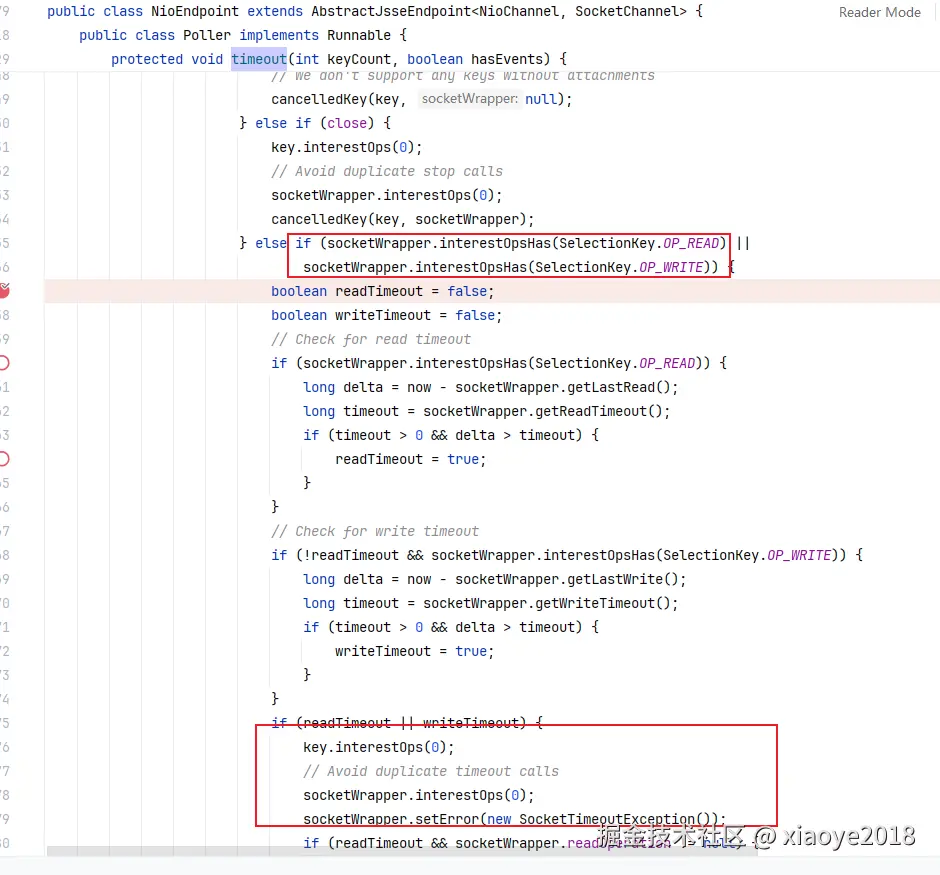

Poller#timeout

poller线程在处理事件时，会执行timeout 检查是否有超时的事件。

注意： 在任务处理前，会将相关的事件取消掉，完成后会重新注册相关事件。因此在任务执行过程中，是不会检查超时的。（异步任务检查除外）

超时时间更新：

这里有一个keptAlive参数：首次进来为false，当解析出一个完成的HTTP请求后，执行业务结束后，会赋值为true，在第二次调用parseRequestLine时没有读取到任务数据时，就会将timeout 的事件设置为keepAliveTimeout，即该连接维持的最长时间。

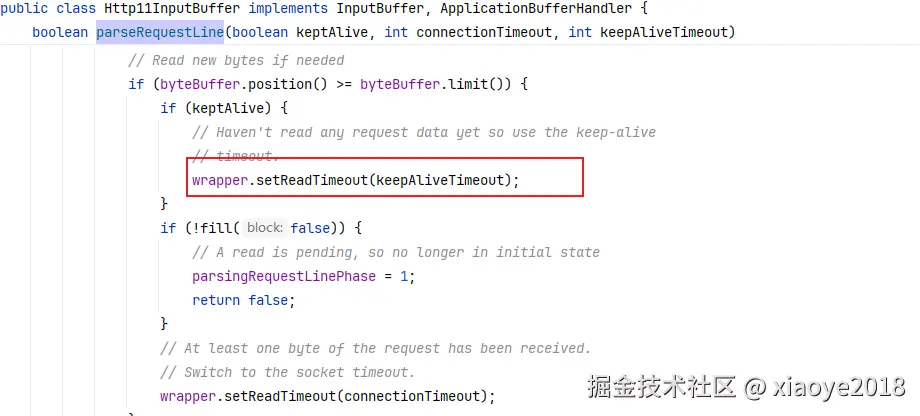

org.apache.coyote.http11.Http11InputBuffer#parseRequestLine

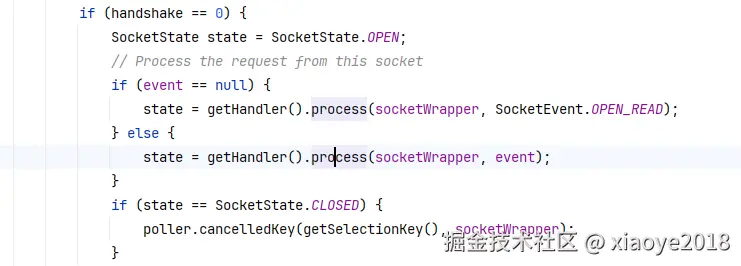

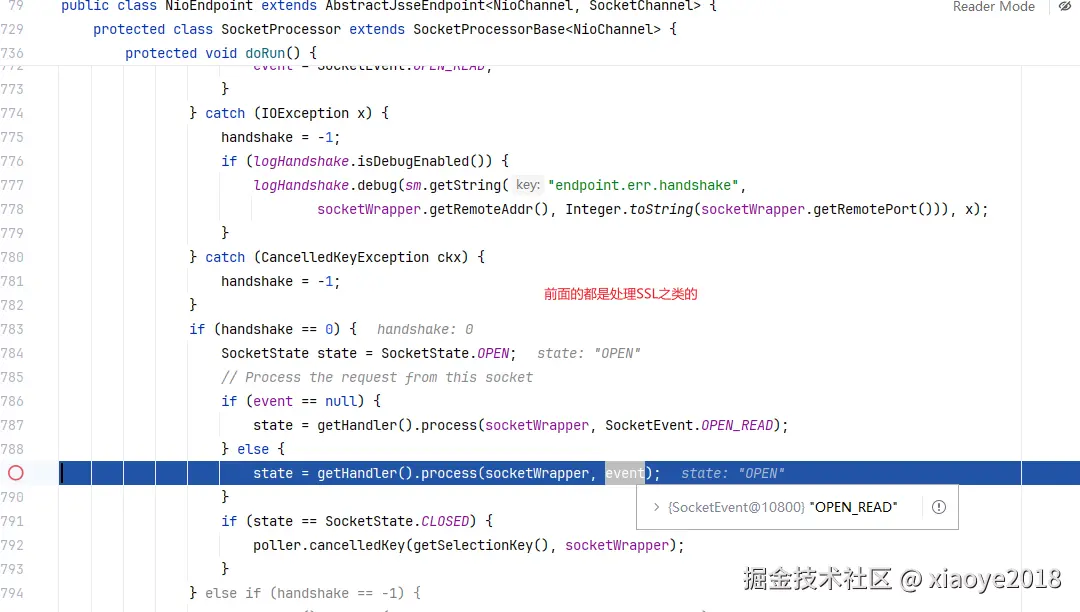

线程池执行doRun：

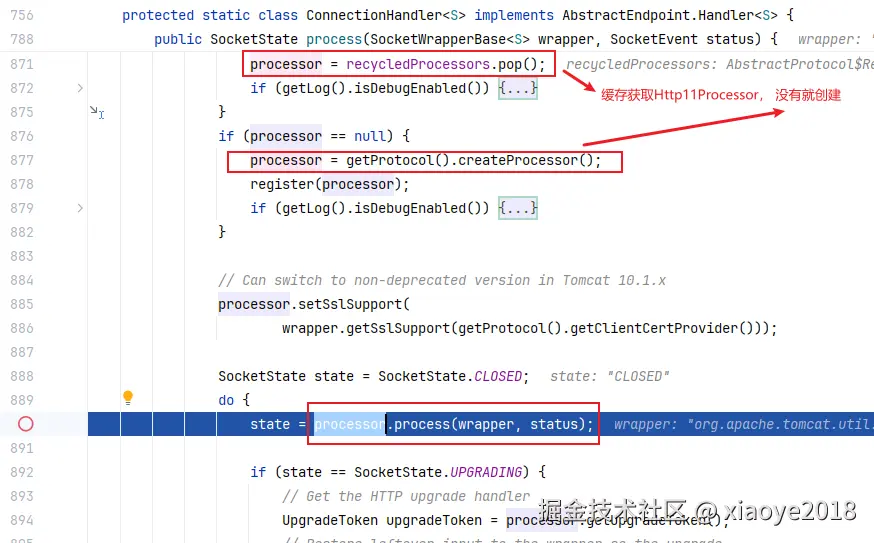

getHandler： 即NioEndpoint对象初始化时创建的ConnnectionHandler：

创建Http11Processor， 执行process

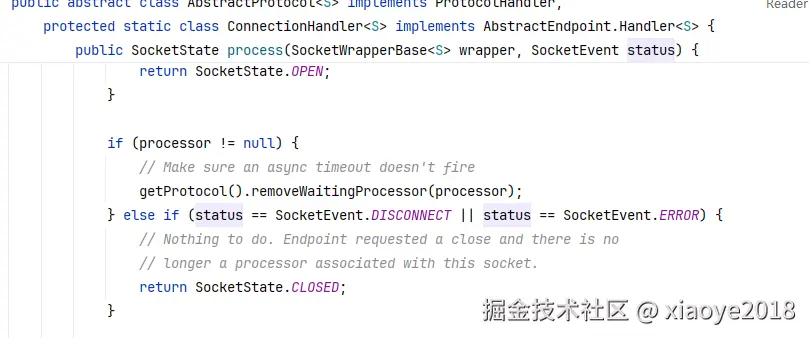

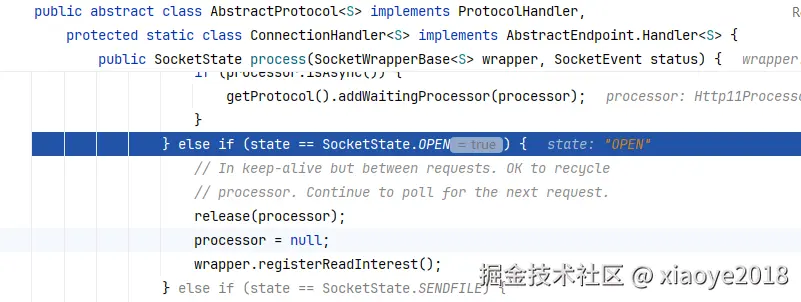

当上面正常执行结束后，会返回OPEN，会重新向poller 注册事件，用于检查超时。

Http11Processor extends AbstractProcessorLight：

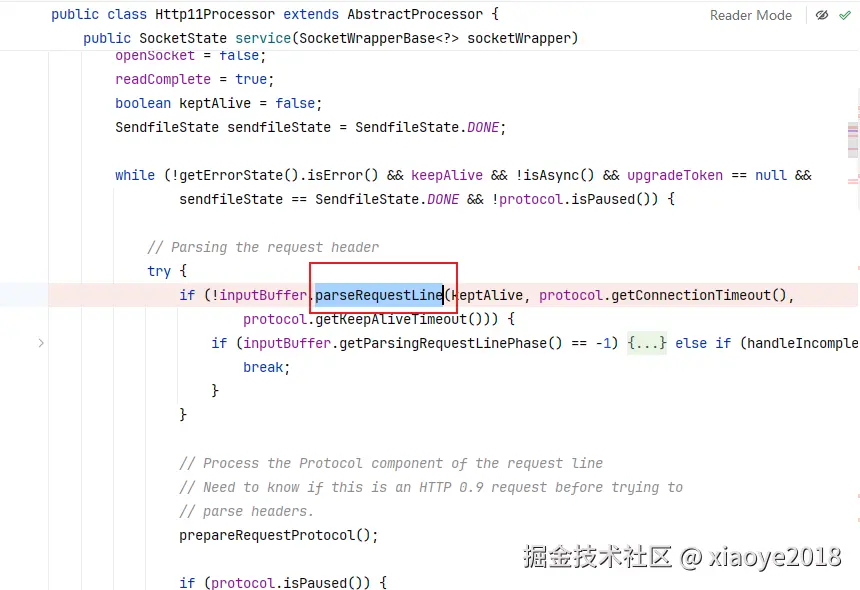

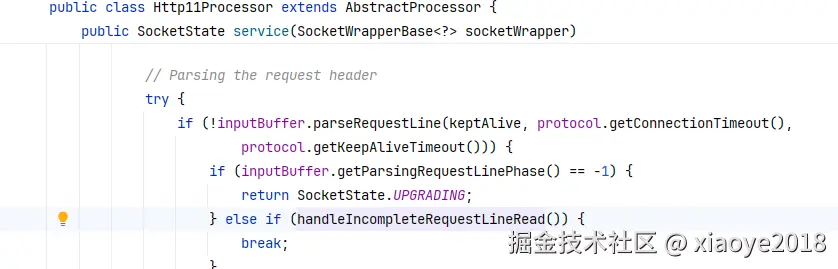

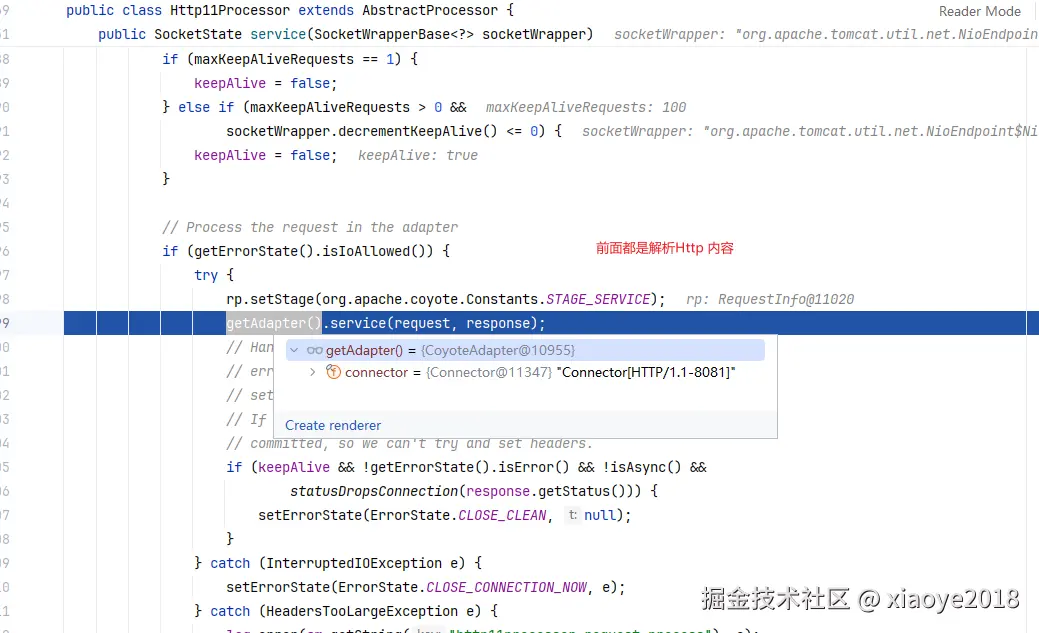

Http11Processor#service方法：

  1. 首先会解析 request header

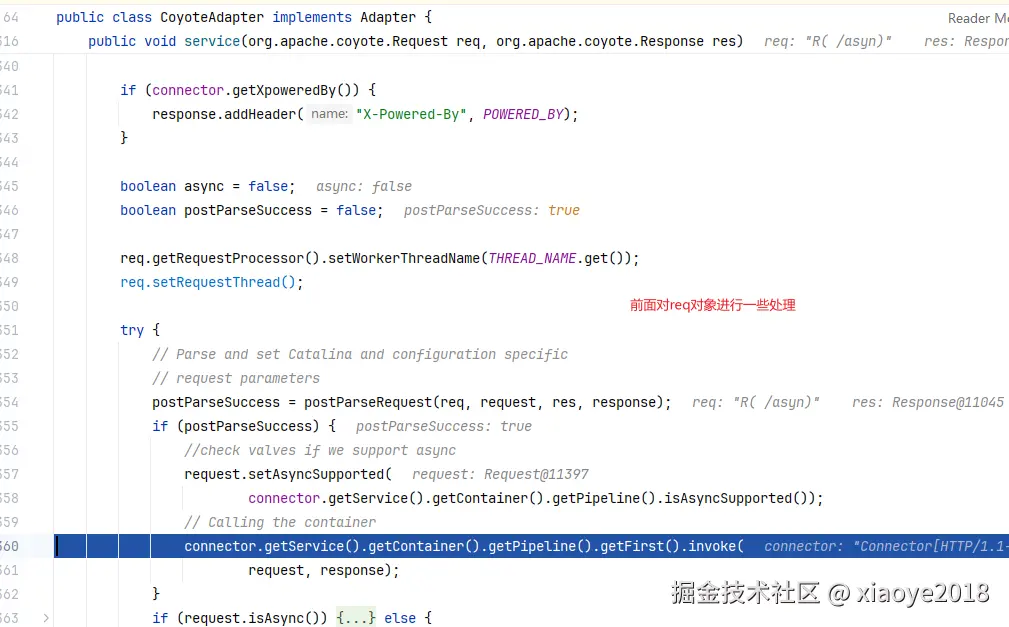

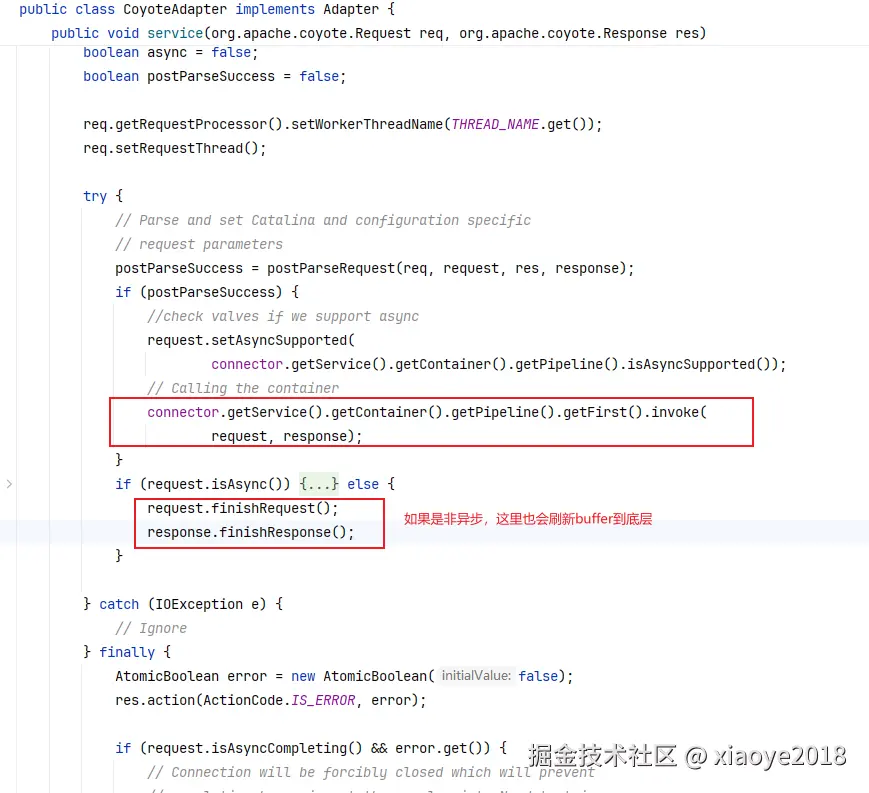

  2. 调用CoyoteAdapter#service
    这里的while 通常会执行两次，第一次解析出一个完整的对象后，会向下传递最终执行Servlet。执行完毕后这里会继续尝试解析，如果没有数据后才会退出该while。

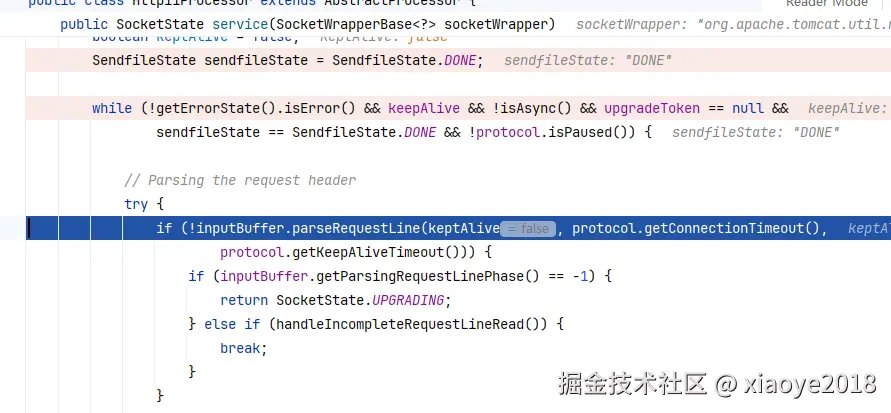

    1. parseRequestLine 这里会设置超时参数，用于poller检查连接超时。

getContainer： 当前为 Engine对象， Engine 中pipeline默认只有一个basic的

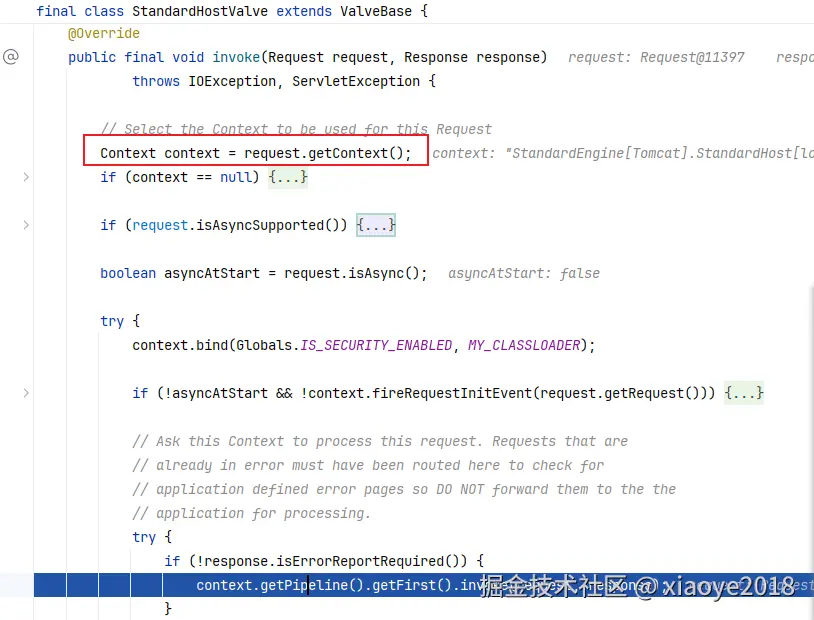

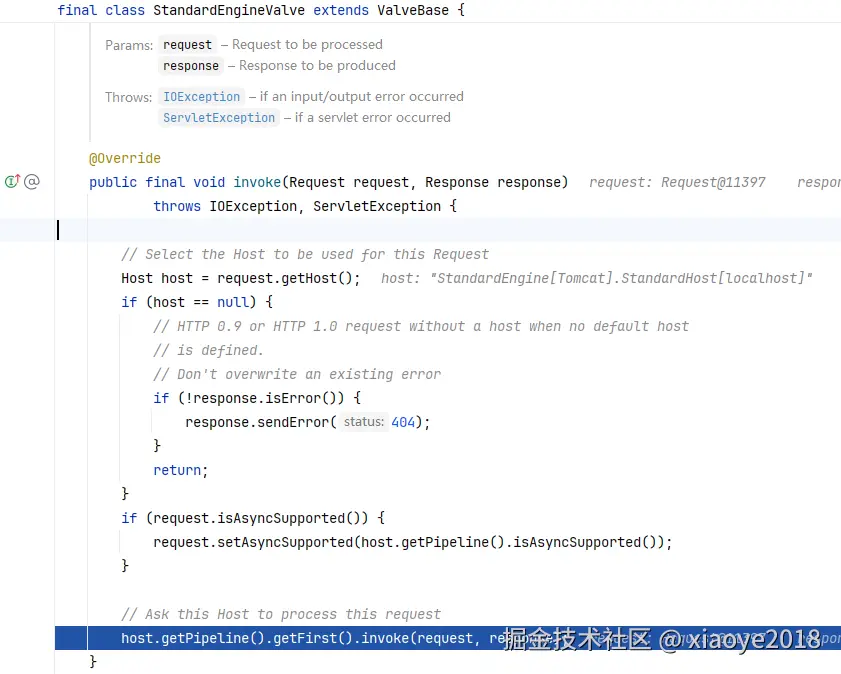

engine中继续获取host执行：

执行Context pipeline：

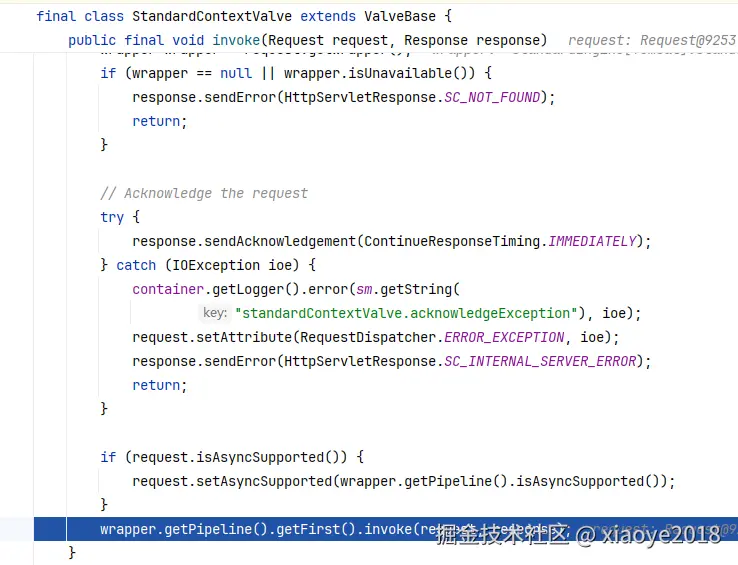

ContextValve

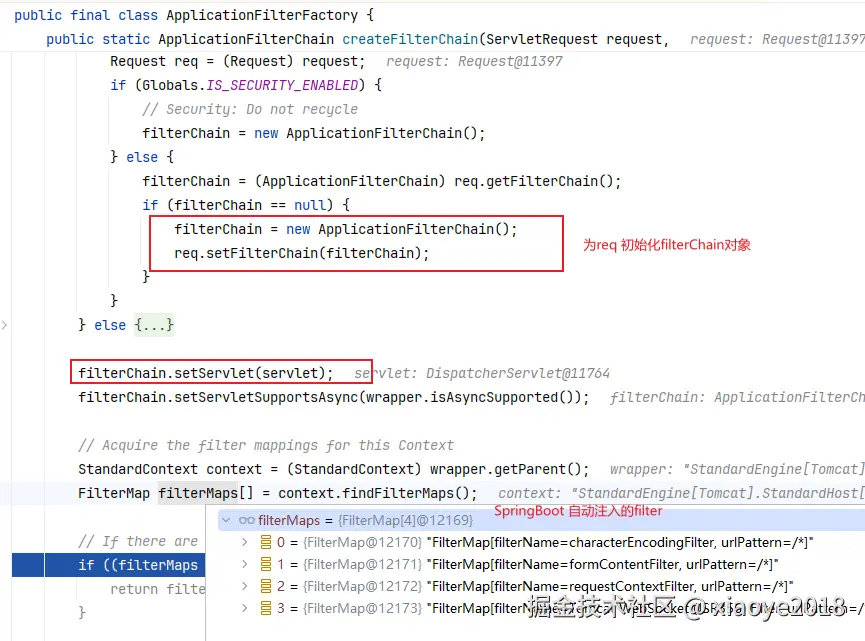

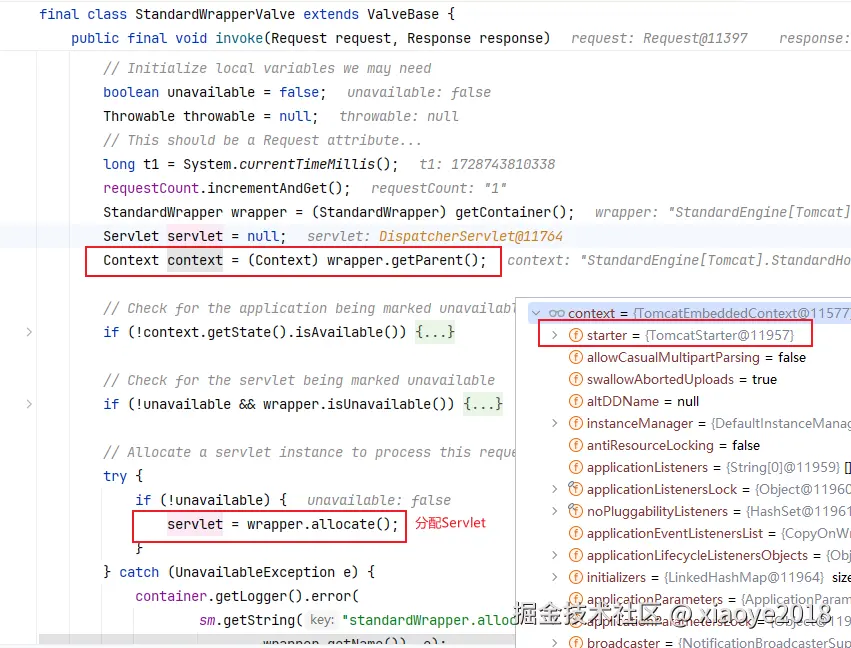

Servlet入口核心类：

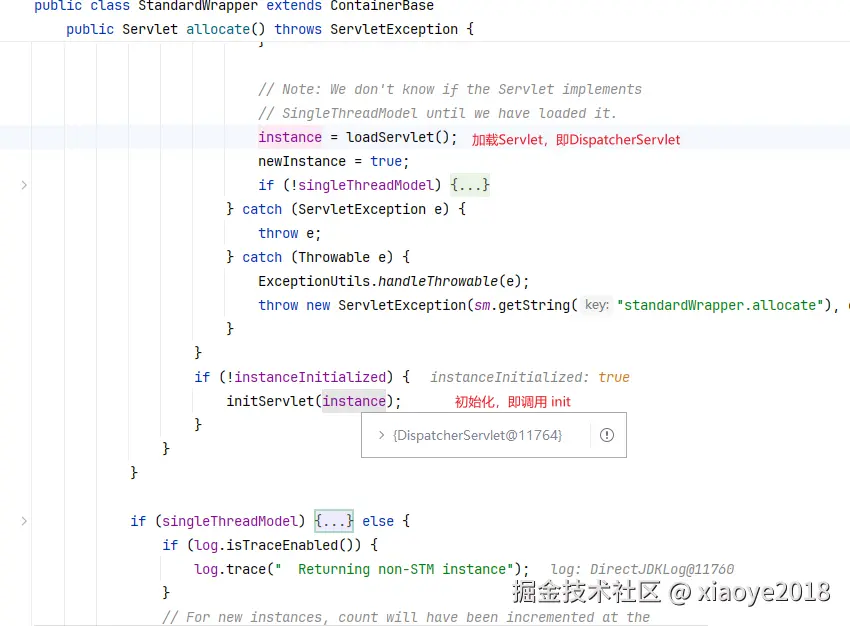

分配Servlet对象

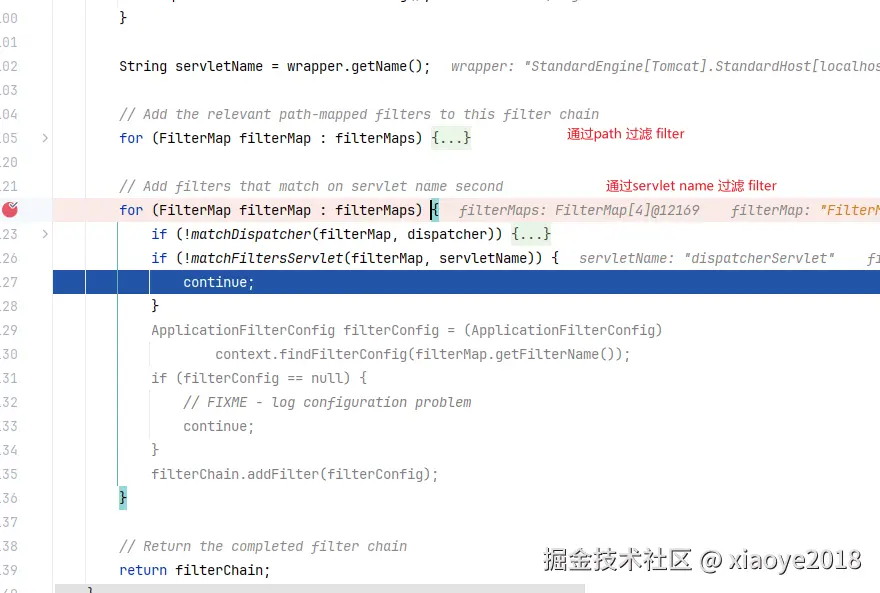

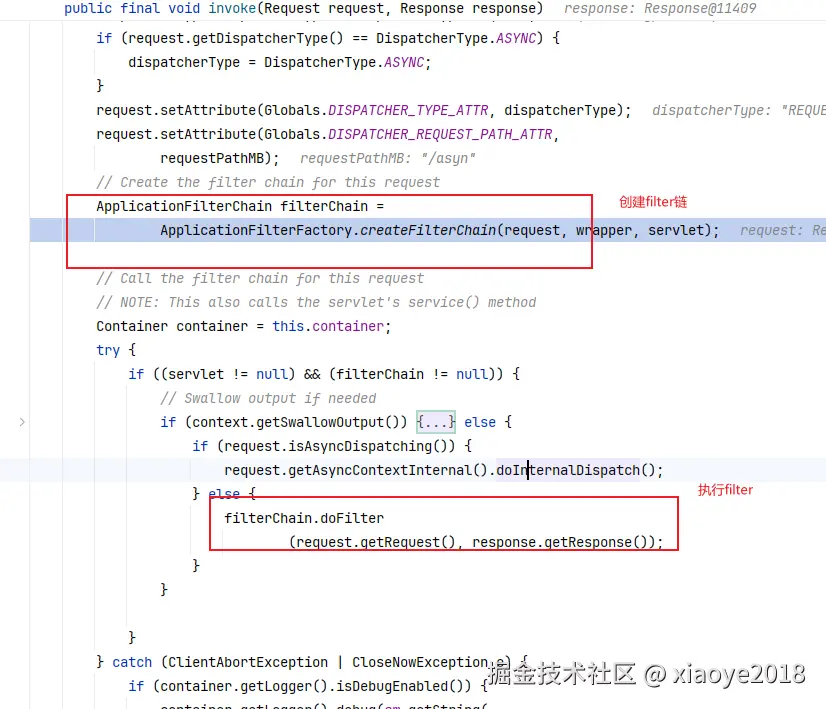

过滤出满足当前URL的filter：

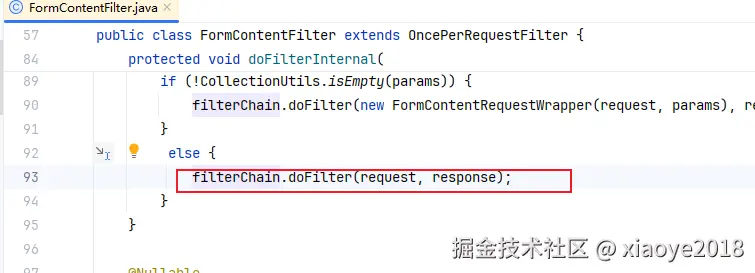

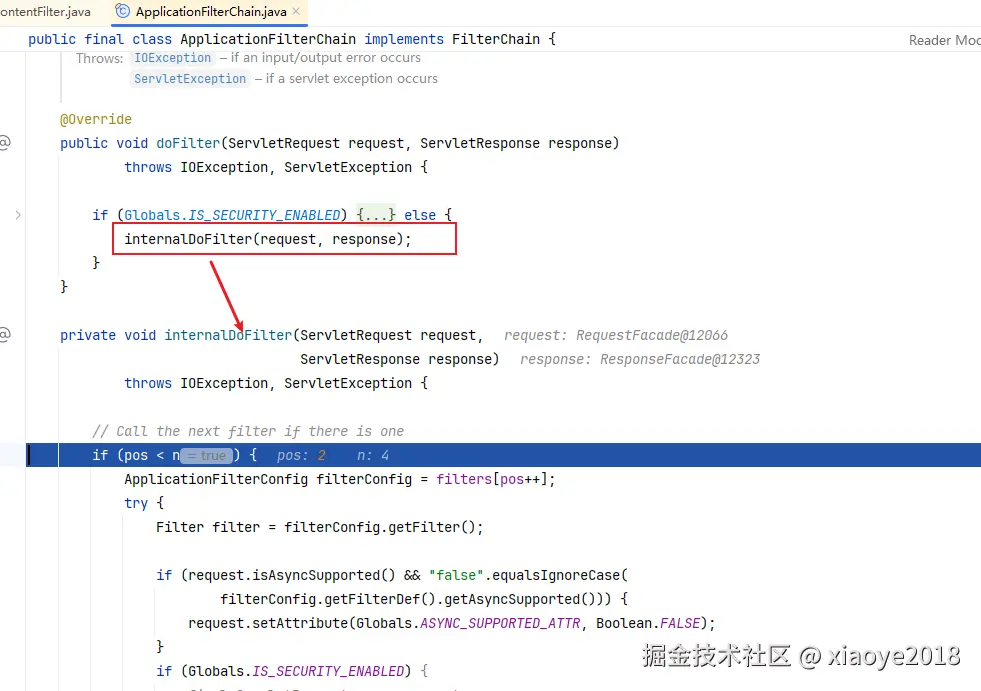

执行filter链

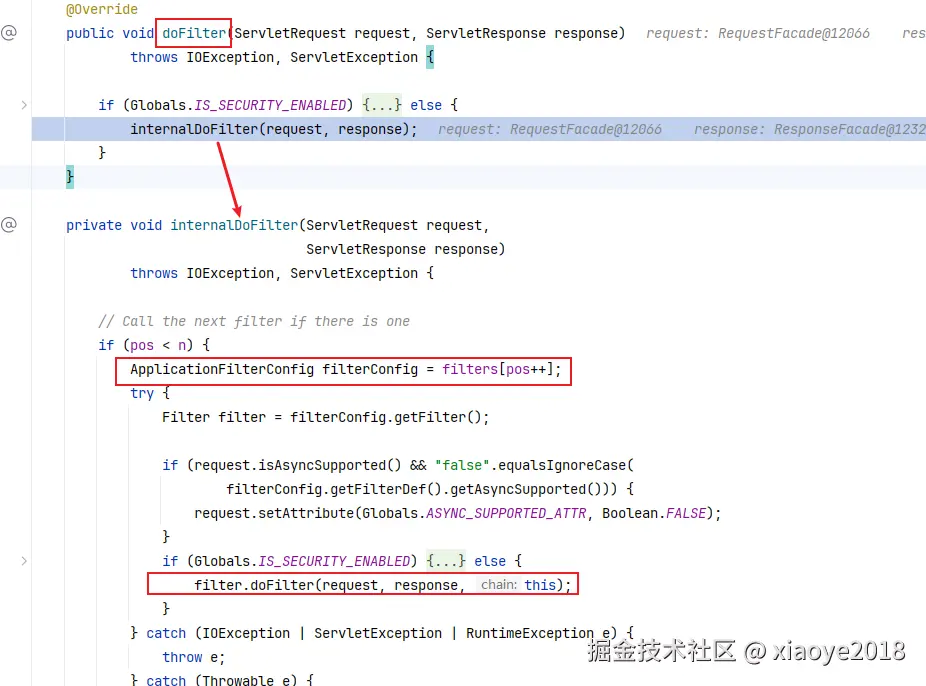

doFilter：

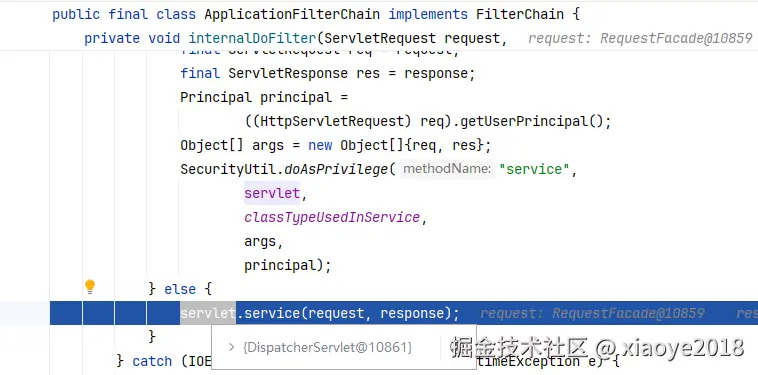

filter 执行完后，执行service方法：

Servlet异步分析

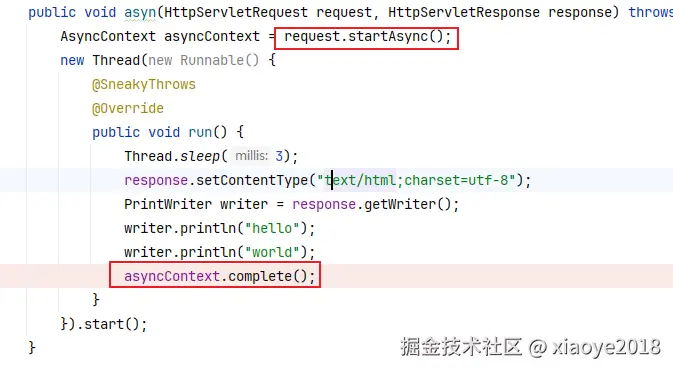

通常使用如下：

可以手动调用AsyncContext#setTimeout设置异步超时时间。

异步上下文使用状态机进行管理状态信息（AsyncStateMachine），整体状态流转: DISPATCHED 为AsyncStateMachine对象默认状态

--> STARTING --> STARTED --> COMPLETING --> DISPATCHED

如果没有调用complete方法(Spring 返回callable)， 状态可能为：STARTED --> DISPATCHING --> DISPATCHED

  1. startAsync() 方法 将当前request对象开启异步支持

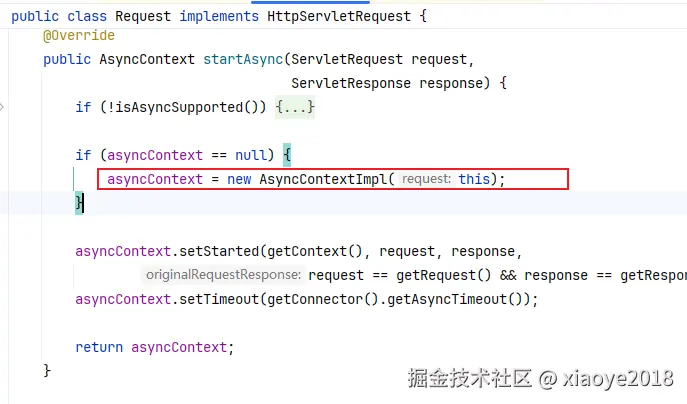

    Request#startAsync: 会创建AsyncContext对象用来管理异步上下文信息， startAsync() 方法执行结束后为STARTING
  1. 当Controller中返回后，最终执行下面逻辑。

继续返回：

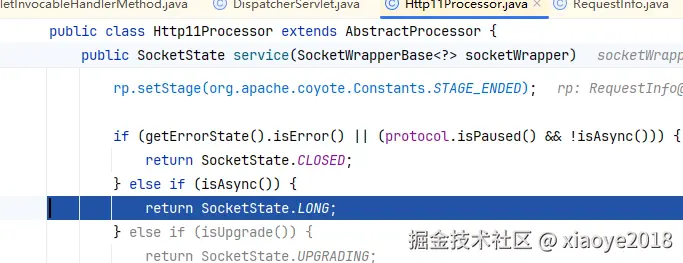

异步将会返回LONG：

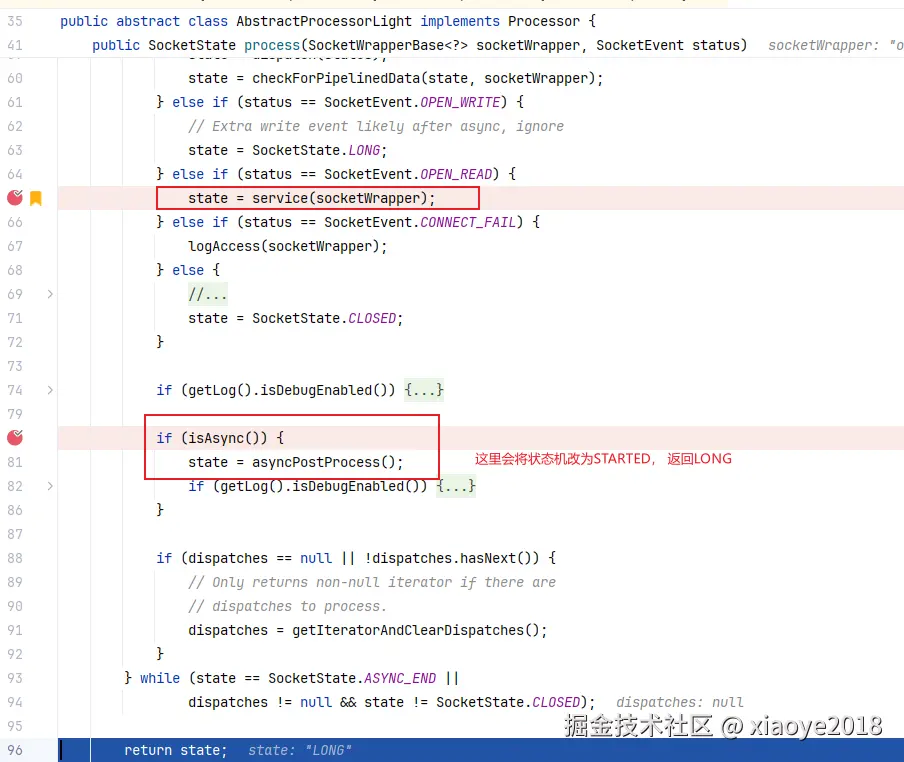

  1. 这里会修改状态为STARTED

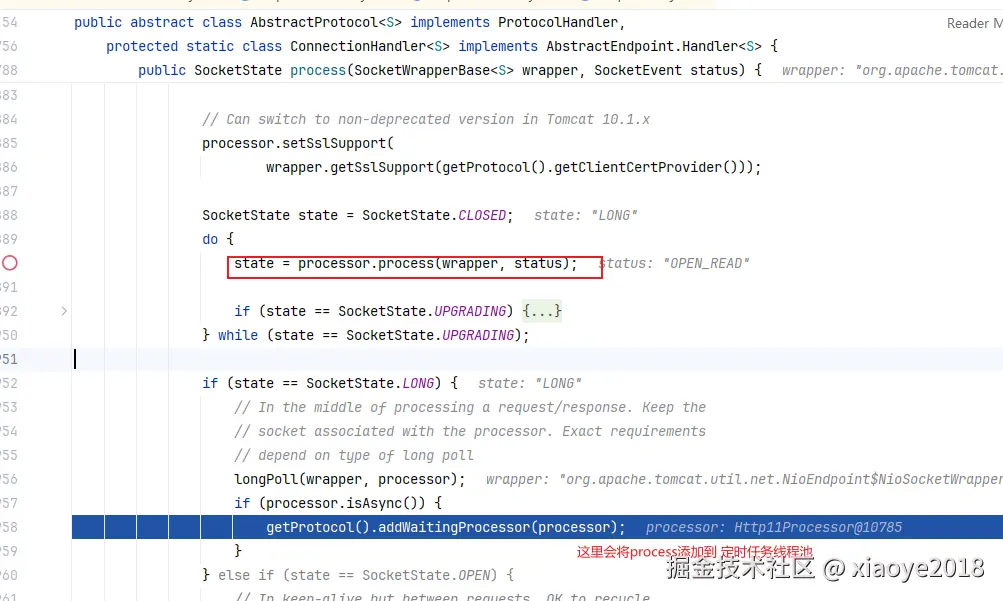

对于异步这里会将processor加入到 等待线程池队列，Http11Processor 包含了SocketWrapperBase 任务对象

异步超时检测

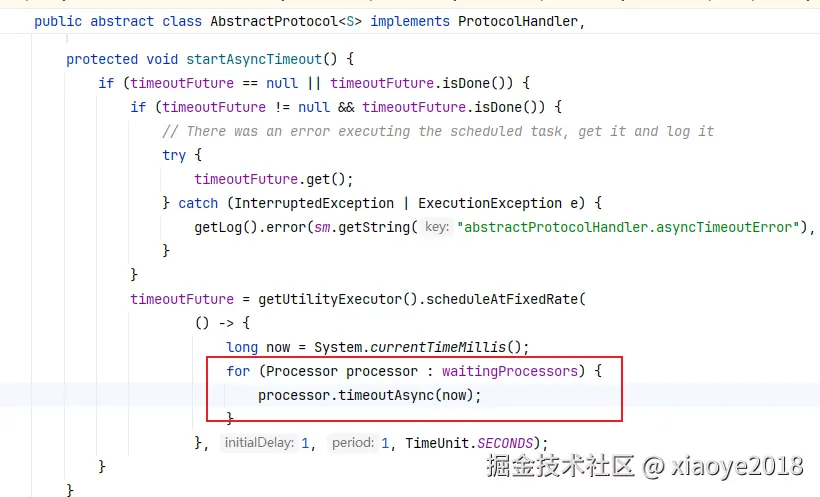

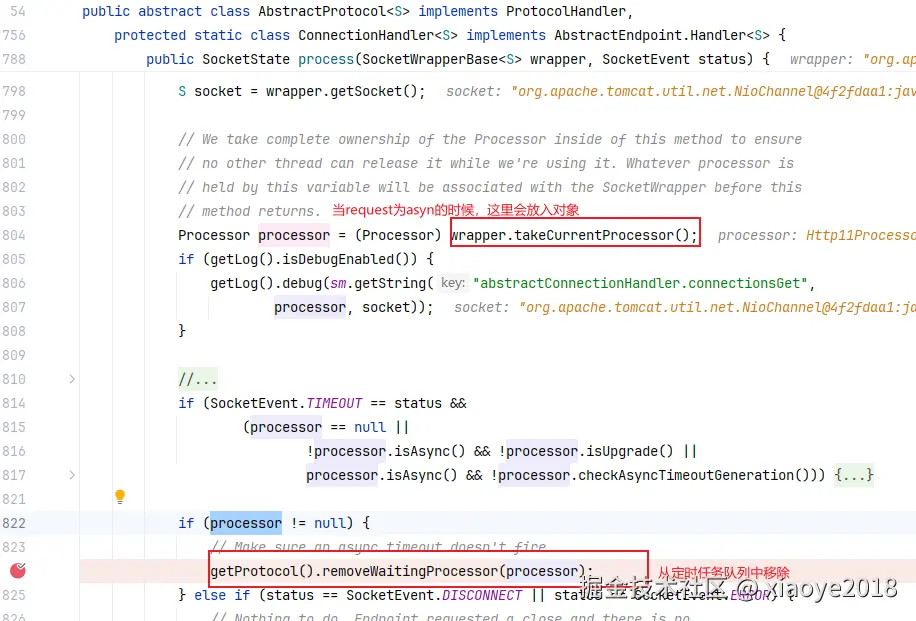

processors 最终在这里处理，没1s中检查一次是否超时， 默认30s ，Connector#asyncTimeout，如果超时将会发布timeout事件到线程池， 会自动关闭异步上下文对象，同时执行AsyncContext对象中的listener。

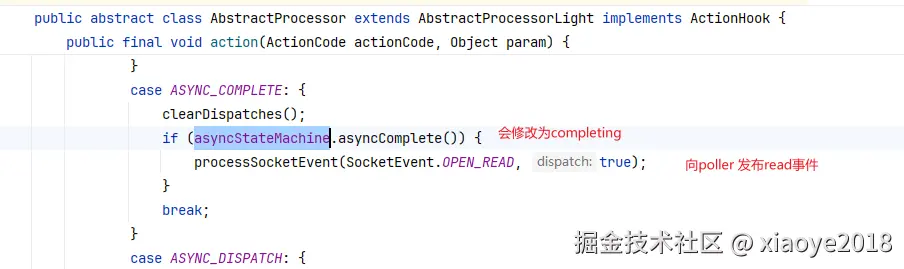

  1. 调用complete() 方法会修改状态为 COMPLETING ， 这里会发布事件任务到线程池（并不是poller 监听的读写事件）

  1. 由于上面发布了read 事件任务到线程池， 线程池执行该任务最终到：

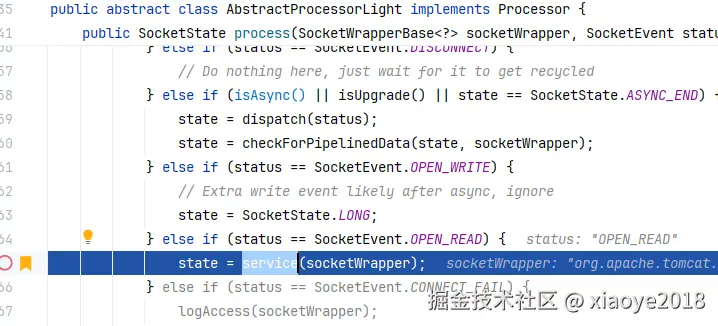

如果没有执行Complete方法，在执行到AbstractProcessorLight#process时：

  1. 首先status为OPEN_READ， 会往Servlet 流程执行

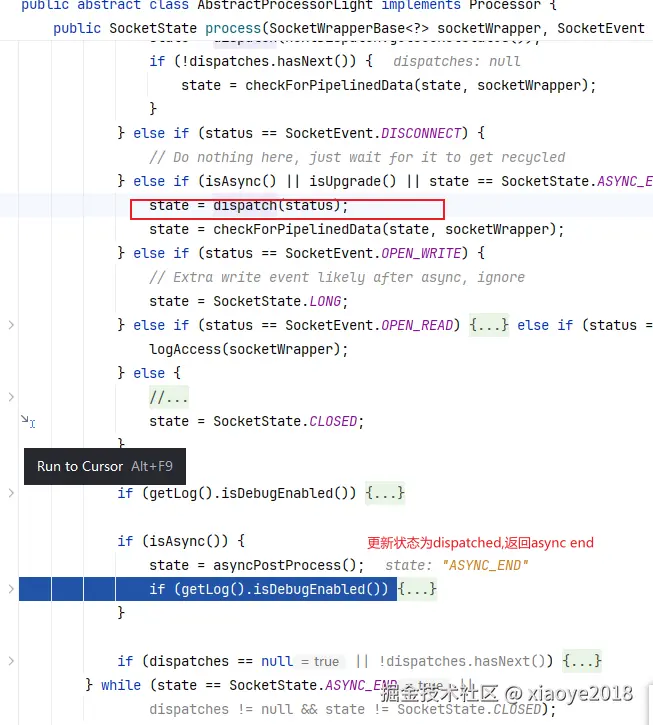

  2. 下面逻辑是一个while ， 异步在后面会更新status，下一次进入下面红框的逻辑。

上面while 为true，继续循环， 将会执行到下面ASYNC_END 条件成立分支：这里有两个方法

  • dispatch：如果request 处于 dispatching 状态，会继续向Servlet 调用。Spring MVC 中返回callable。
    • dispatch 里面也可能会触发执行asyncContext对象 listener
  • checkForPipelinedData：检查channel是否还有数据没有读取完 。 可能会抛出异常。正常情况返回OPEN，异常则为CLOSE。 这里有一个keptAlive参数，会修改超时时间。

debug时由于超时，socket关闭，因此返回-1，没有数据返回0，不会抛出异常

正常情况下，上面返回0。返回到checkForPipelinedData，最终为OPEN 或 CLOSE（连接被关闭）， while循环结束，线程结束。

总结：

当开启异步上下文，从Servlet返回后，tomcat线程会向注册一个事件到waitingProcessors中。退出tomcat线程

内部线程（catalina 线程）会遍历waitingProcessors，检查是否达到异步超时时间，达到则会向线程池 注册一个timeout的event。使tomcat线程 关闭异步上下文

在asynContext调用complete时，会重新发布READ事件任务到tomcat线程池 继续处理异步上下文的剩余过程。

连接关闭

自动检测到连接对象超时：

上面返回CLOSE后，关闭相关的selectionKey

Spring MVC 中的异步

这里使用callable 作为返回值进行分析： WebAsyncTask、CompletableFuture、DeferredResult 类似

异步上下文不同于上面Servlet的使用：状态为：STARTED --> DISPATCHING --> DISPATCHED

这里不会调用Complete。

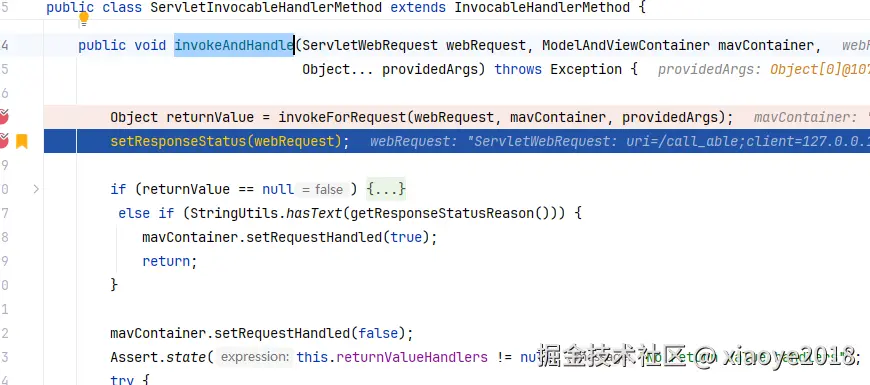

执行controller后在这里处理返回值：

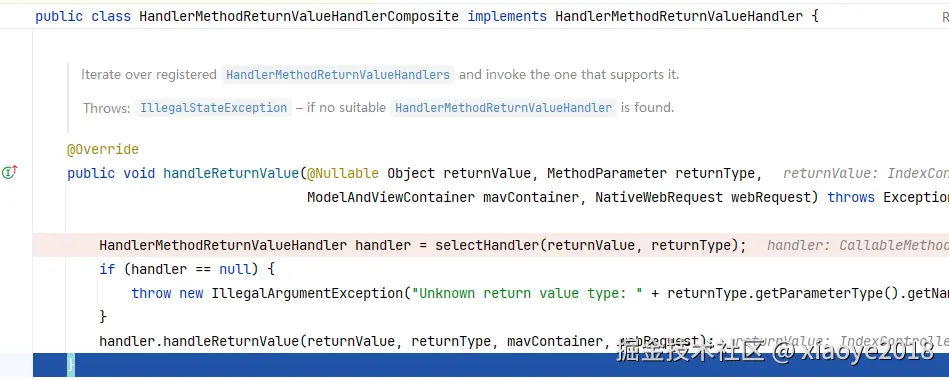

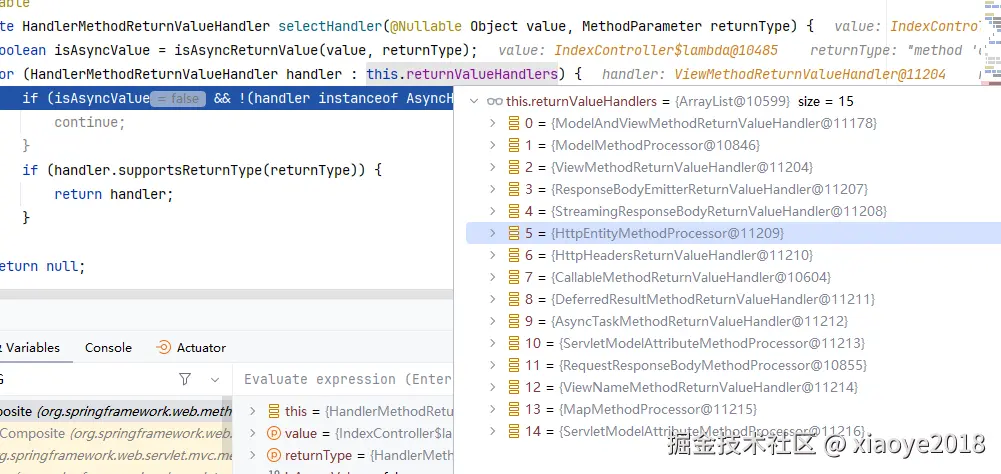

这里会根据返回值类型来选择对应的处理器：

选择适合的处理器

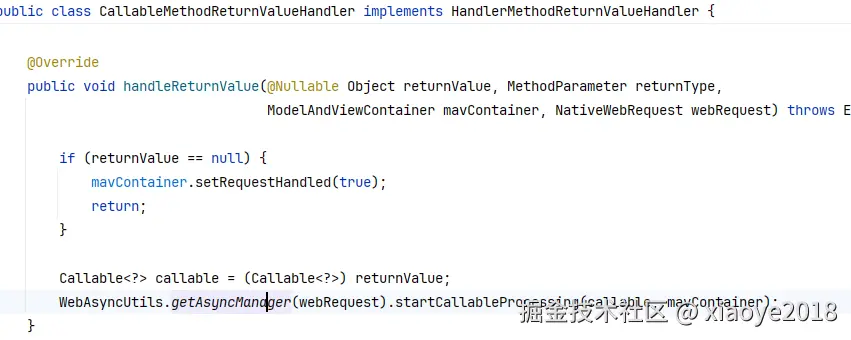

返回值为callable时：

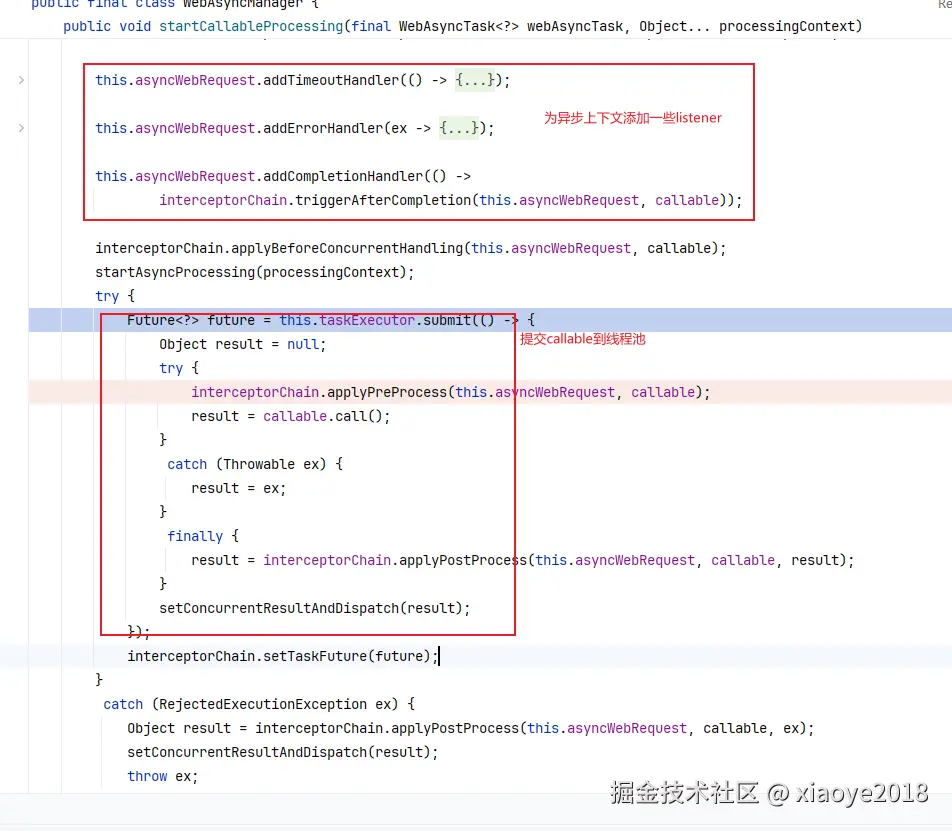

startCallableProcessing：开启异步上下文，同时将任务扔给线程池

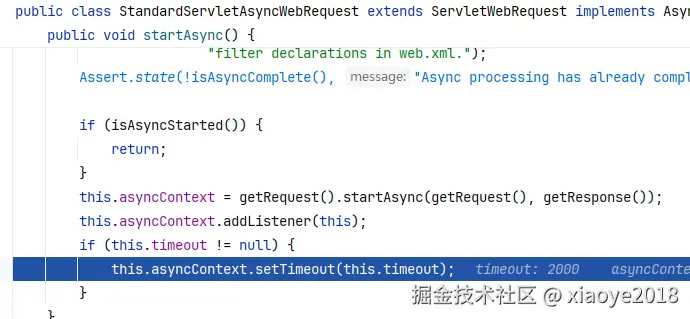

上图中间执行startAsyncProcessing方法， 最终会执行startAsync方法开启异步：

需要注意这里还有一个addListener(): 会向tomcat 注册监听器， 当异步对象超时，异常，tomcat 会进行回调。超时默认值也在这里处理的。

在callable任务执行完毕后，会执行setConcurrentResultAndDispatch方法会将值set到WebAsyncManager# concurrentResult 中， tomcat 下一次事件发生了 可以直接获取该值。

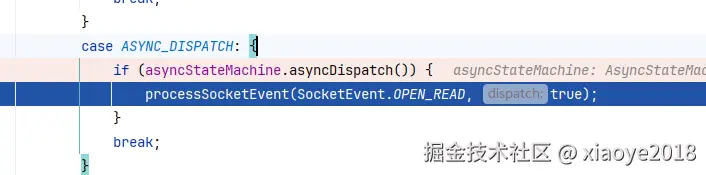

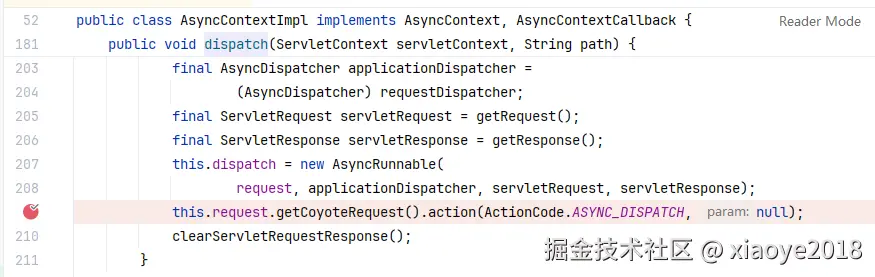

同时会执行asyncContext.dispatch()， 使AsyncContext状态变为DISPATCHING，同时发布OPEN_READ事件任务给tomcat线程，让其下一次获取执行结果返回。

action

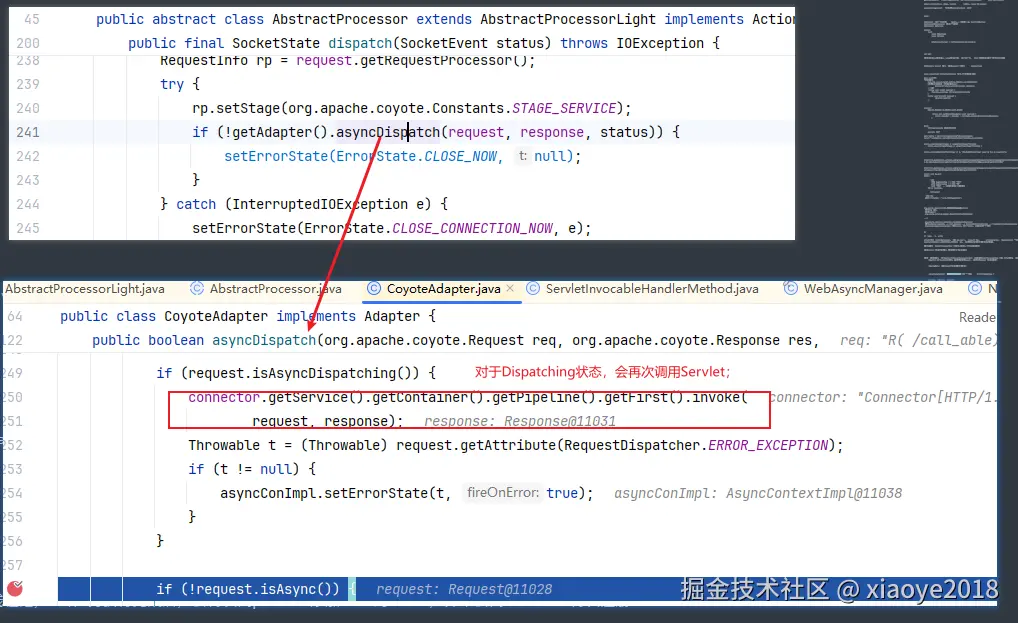

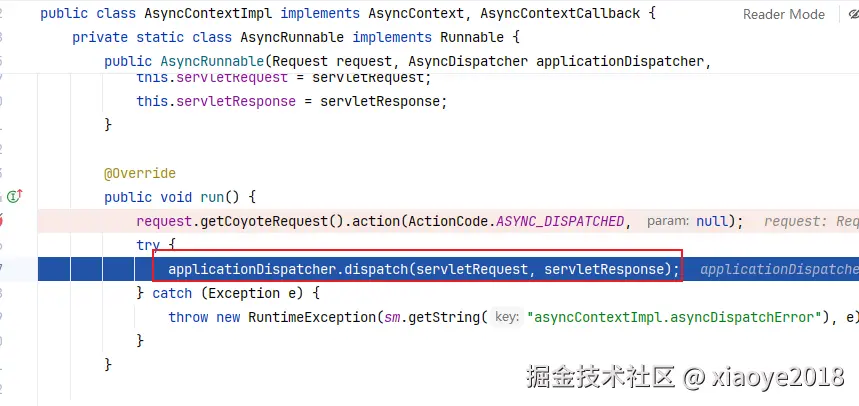

上面提到的发布OPEN_READ事件任务，tomcat 线程在AbstractProcessorLight#process 的while 中调用dispatch() 最终就会执行到这里，进而走向Servlet。 对于前面提到的使用Servlet原生异步来开启，再次执行Servlet并不是这里的入口。

上面提到使用callable作为返回值的时候，会调用两次Servlet。 因此Filter 也就会执行多次，因此Spring 中出现了OncePerRequestFilter 类，可以用来控制同一个请求是否需要多次执行filter逻辑

tomcat常用配置参数

server:
  tomcat:
    # 能接受的最大连接数， 超过则使用backlog,
    # 也就是最多处理 max-connections + accept-count 个
    max-connections: 10     # accept所能接受的最大数量（默认 8192）
    accept-count: 2         # OS backlog， 系统队列。（默认100）
    # IO 线程池配置
    threads:
      max: 2       # 最大工作线程（默认200）
      min-spare: 1  # 最小工作线程（默认10）
    connection-timeout: 3s  # socket 超时，即三次握手后，到发送数据的等待时间（如何模拟）。tomcat初始化会设置默认60s.
    keep-alive-timeout: 50s # 有keep-alive(貌似不是HTTP的keep-alive)， 则使用该参数作为 连接超时. 同时会返回给客户端

spring:
  mvc:
    async:
      request-timeout: 20s    # 返回callable、DeferredResult 时作为超时时间

tomcat相关线程

Acceptor：接受accept连接请求

Poller： 监听连接对象是否发生事件 (Selector)

IO线程池：

处理IO 事件线程池：

默认，min：10， max：200

Catalina线程池：
内部监听等待超时的任务：比如Servlet异步的超时检查。

AbstractProtocol#waitingProcessors

网络相关错误

在tomcat 中，如果在执行Controller 发生IO 异常，大多都会被tomcat内部捕获，且默认只输出debug日志。SpringMVC 将不会捕获到该异常（即全局异常处理器无法捕获）。

EOFException

java.io.EOFException

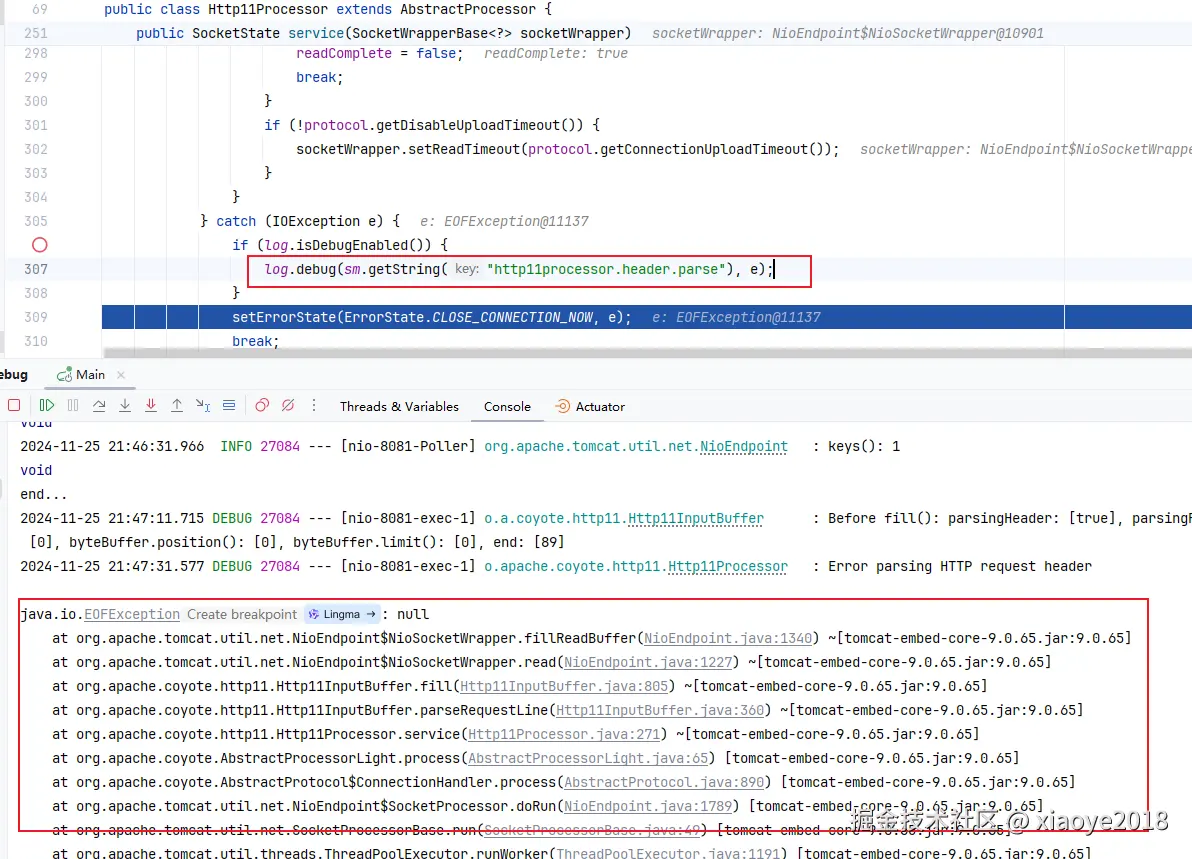

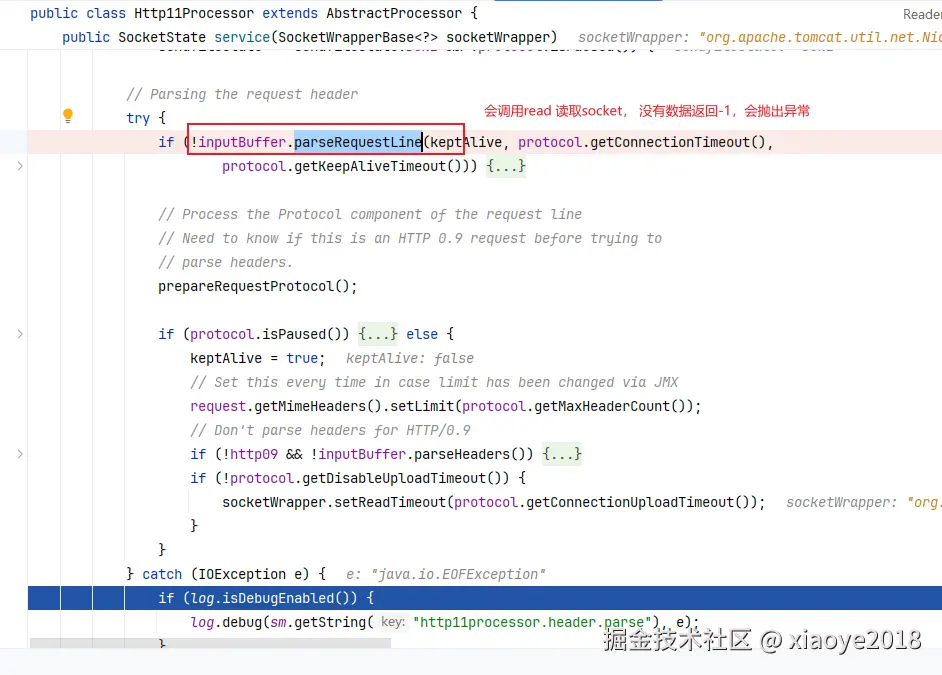

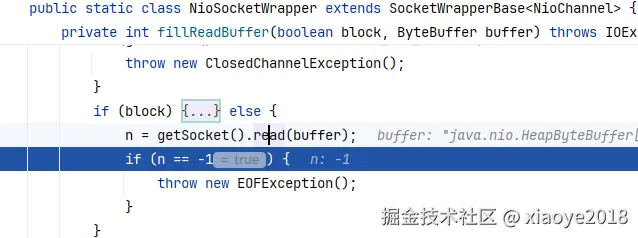

当对端连接关闭后，这里再次解析时，内部会抛出EOFException。 正常情况下，这里的while 只有在无法继续解析HTTP对象的时候才会退出。

输出debug日志：

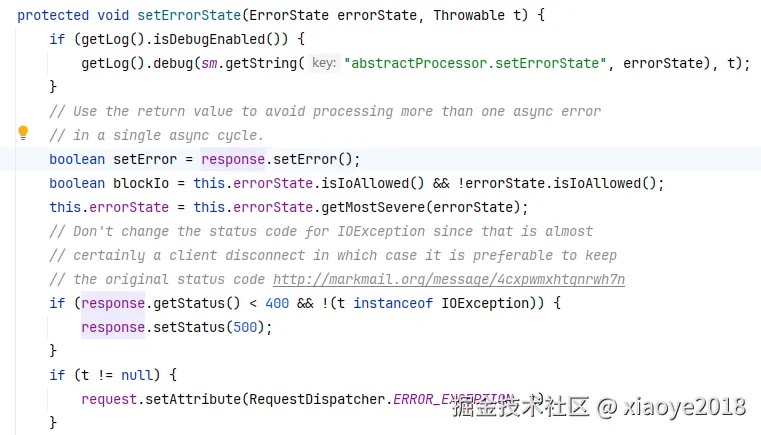

在调用setErrorState时，还会再次输出相同的debug 日志

IOException

windows：

java.io.IOException: 远程主机强迫关闭了一个现有的连接。

Linux：

java.io.IOException: Connection reset by peer

java.io.IOException: Broken pipe， 貌似多次触发才会报错

当从socket中读取或写入 数据的时候，对端已经关闭了连接。

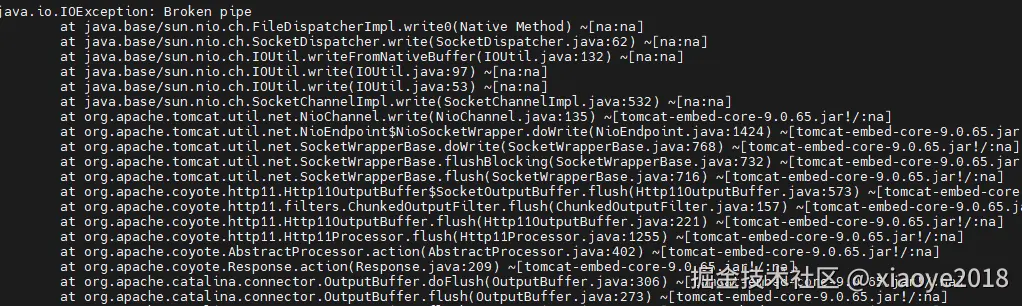

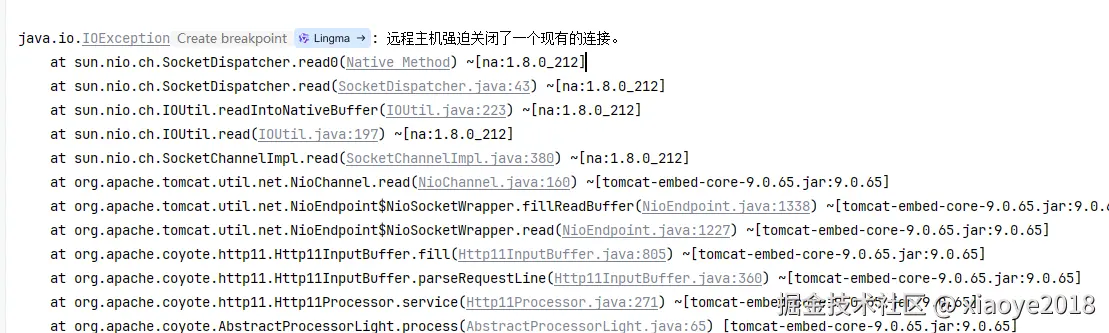

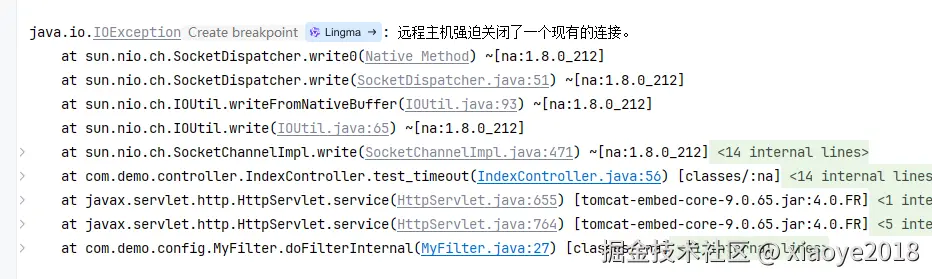

从堆栈中可以看到调用的底层网络api：read0/write0

日志内容如下：

win

或：

linux： 多次触发才行。1、2次貌似不行

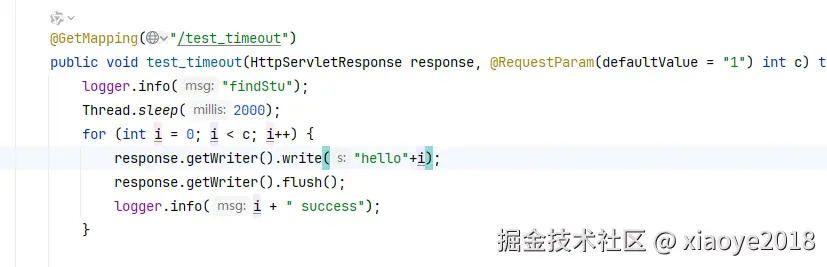

curl --max-time 1 http://192.168.241.129:8080/test_timeout?c=3

tomcat 捕获错误：

通常情况下在下面两种场景中会抛出IOException

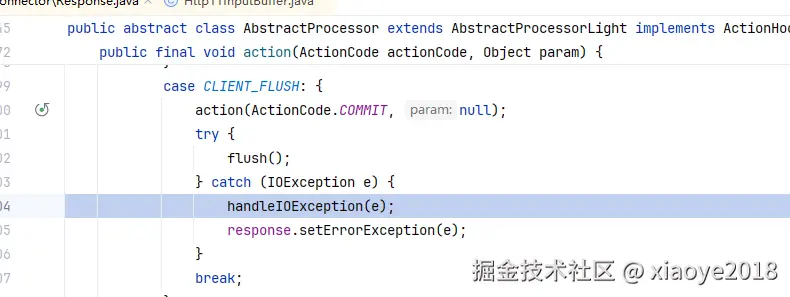

  1. controller 中 使用 Servlet 对象主动向底层写手动调用flush时，连接被关闭：

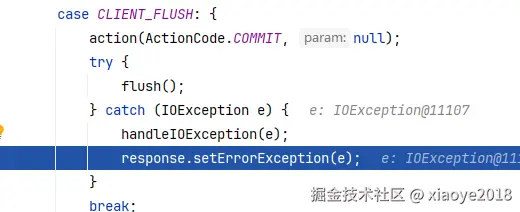

HandleIOException方法：内部调用 setErrorState， 如果开启了DEBUG ，则输出上面日志信息

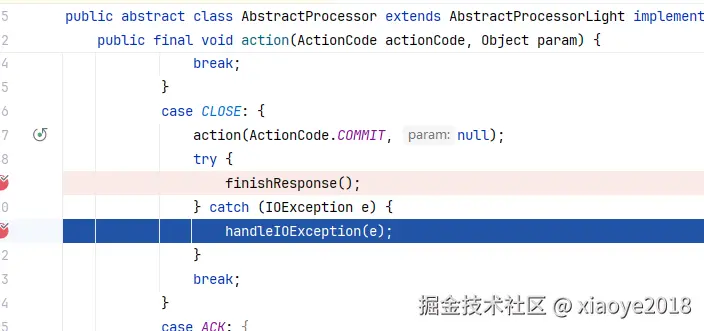

  1. 当Servlet处理完成，向客户端响应数据时连接被关闭：

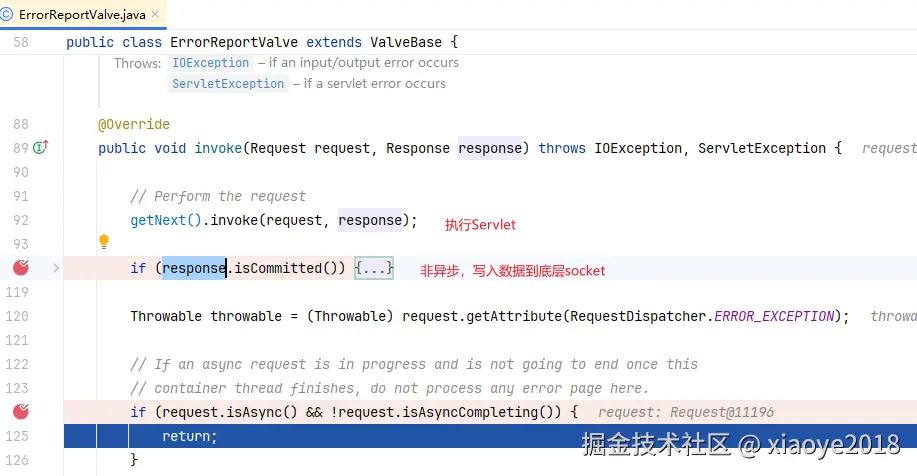

Filter 捕获异常

由于在发生异常时，tomcat会执行下面方法，进行保存Exception信息。如果是在filter前发生的异常，可以通过获取response的错误信息（比如主动调用flush 时，连接关闭）， 连接关闭貌似不能马上通知到应用层，

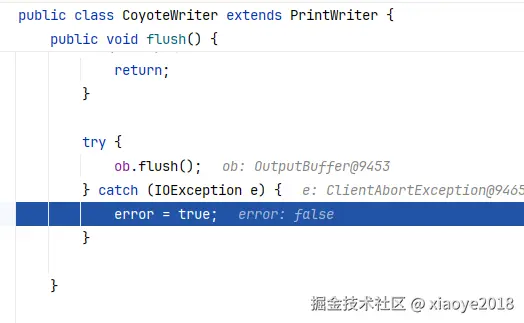

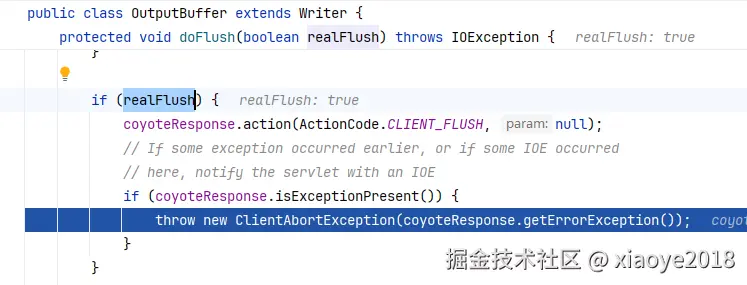

当response.getWrite() 调用flush 时, 会首先进入该方法，执行ob.flush()， 当内部执行抛出IOException时，这里会设置error = true。 当下一次执行write 、 flush 时会判断该状态，如果已经是true，那么直接return。不会调用底层的IO接口。

handleIOException： 这里会设置异常到Request对象中。

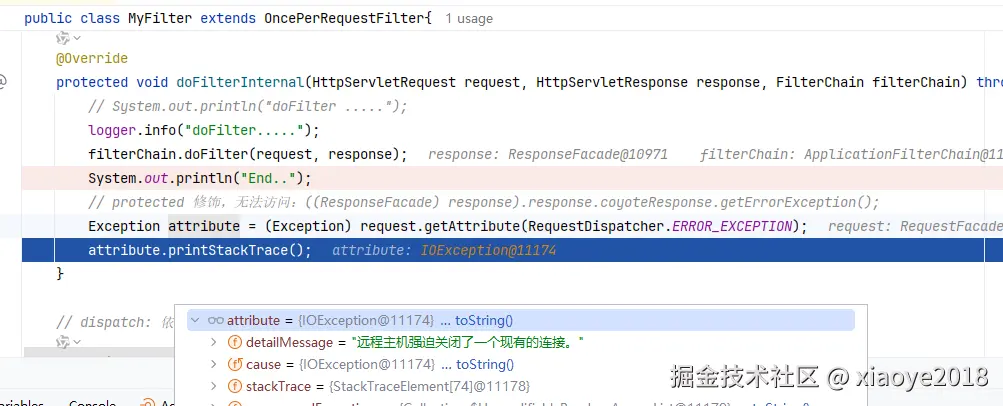

filter 中通过对象获取异常：

Exception attribute = (Exception) request.getAttribute(RequestDispatcher.ERROR_EXCEPTION);

Linux 中的网络异常分析

Connection reset by peer：

当服务端发起RST 后，客户端继续从缓存区读取数据将会抛出该异常。 服务端正常关闭通常是发送FIN 优雅关闭，因此不会触发该异常。

server：

import socket
import struct

server = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
server.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
server.bind(("0.0.0.0", 12345))
server.listen(1)

print("Server is listening...")
conn, addr = server.accept()
print(f"Connection from {addr}")

# 配置 SO_LINGER，强制发送 RST 包
linger_struct = struct.pack('ii', 1, 0)  # 开启 SO_LINGER，超时时间为 0
conn.setsockopt(socket.SOL_SOCKET, socket.SO_LINGER, linger_struct)

print("Closing connection with RST...")
conn.close()  # 强制关闭连接，发送 RST 包
server.close()

**client：

**

import socket
import time
try:
    client = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    client.connect(("127.0.0.1", 12345))
    time.sleep(1)  # 确保收到了RST，后面的操作都会触发异常

    client.send(b"Hello, server!")  # 尝试发送消息。
    # 强制探测连接状态
    data = client.recv(1024)  # 这里会触发异常，因为连接被重置
    print(f"Received: {data}")
except socket.error as e:
    print(f"Socket error: {e}")

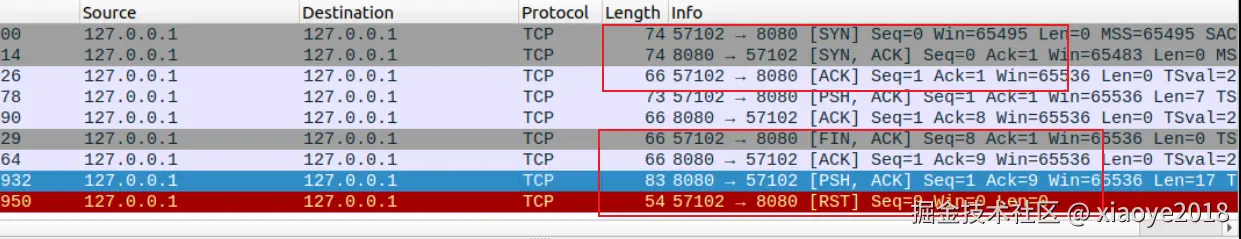

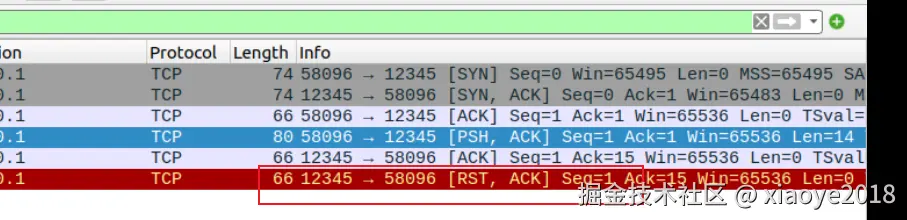

这里是构造的一个 RST、ACK包，表示收到了一个非法的包（连接已经关闭）

Broken pipe：

当client正常关闭后，client 继续像socket缓冲区写入数据，将会收到SIGPIPE信号，应用将会停止。同时不会产生core dump

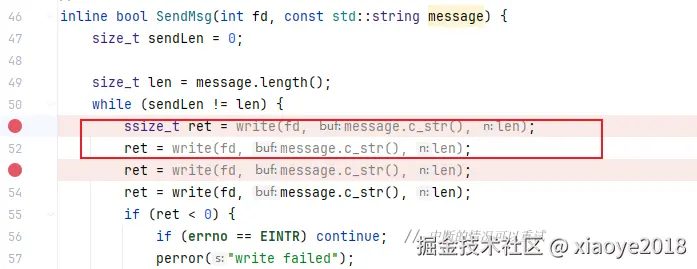

第一次write 不会收到SIGPIPE 信号。当调用第二次时就会触发该信号，同时抛出异常，结束进程。

当client 关闭连接后，会发送FIN数据包给server，server会立即回复ACK。当调用write将数据发送给对方时，对方已经关闭了socket，处于不接受数据的状态，此时收到数据后立即回复RST，使client立即关闭。

由于server 本身也已经关闭socket，因此第二次调用write 就会收到sigpipe信号。

需要注意，一些框架像glibc可能会忽略SIGPIPE信号，防止进程终止。 因此为了模拟需要开启默认行为：

// 恢复 SIGPIPE 的默认行为,
signal(SIGPIPE, SIG_DFL);

struct sigaction sa;
sigaction(SIGPIPE, NULL, &sa); // 获取 SIGPIPE 当前行为
if (sa.sa_handler == SIG_IGN) {
    printf("SIGPIPE is ignored\n");
} else if (sa.sa_handler == SIG_DFL) {
    printf("SIGPIPE has default behavior\n");
} else {
    printf("SIGPIPE has a custom handler\n");
}
