强制网络门户（captive portal）就是手机在连接上某个WiFi的时候，自动弹出一个页面，这个页面通常可以用来配置网络、验证用户信息等。
一、 强制门户原理
强制门户技术的核心是重定向，重定向的方法有多种，比如基于MAC或IP的重定向、DNS重定向、HTTP重定向、WPAD等等，当然重定向的作用范围远不止强制门户技术。无论是何种重定向，本质上是利用通信协议的机制和规则，实现特定数据流的转发
对于强制门户使用的主要是DNS重定向和HTTP重定向结合的方案，通过DNS重定向，将用户的外网访问请求指定到管理地址，然后HTTP进程接收特定的HTTP请求后，返回特定的HTTP重定向报文，客户端浏览器以重定向报文中指定的URL再次发起请求，以此将用户强制到网关的登陆页面。

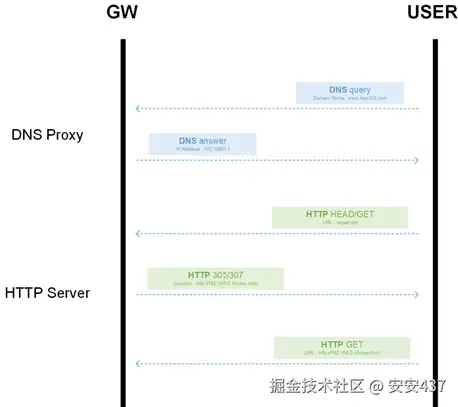

图1 强制门户重定向交互流程
二、 DNS 应用层协议
1. DNS 资源记录****
在介绍DNS层协议之前，先了解一下DNS服务器存储的资源记录（ Resource Records ， RRs ） ，一条资源记录(RR)记载着一个映射关系。每条RR通常包含如下表所示的一些信息：
表1 RR信息类型
| 字段**** | 含义**** |
|---|---|
| NAME | 名字 |
| TYPE | 类型 |
| CLASS | 类 |
| TTL | 生存时间 |
| RDLENGTH | RDATA所占的字节数 |
| RDATA | 数据 |
NAME和RDATA表示的含义根据TYPE的取值不同而不同，常见的：
1) 若TYPE=A，则name是主机名，value是其对应的ip；
2) 若TYPE=NS，则name是一个域，value是一个权威DNS服务器的主机名。该记录表示name域的域名解析将由value主机名对应的DNS服务器来做；
3) 若TYPE=CNAME，则value是别名为name的主机对应的规范主机名；
4) 若TYPE=MX，则value是别名为name的邮件服务器的规范主机名；
5) ……
TYPE实际上还有其他类型，所有可能的type及其约定的数值表示如下：
表2 TYPE类型以及含义
| TYPE | value | meaning |
|---|---|---|
| A | 1 | a host address |
| NS | 2 | an authoritative name server |
| MD | 3 | a mail destination (Obsolete - use MX) |
| MF | 4 | a mail forwarder (Obsolete - use MX) |
| CNAME | 5 | the canonical name for an alias |
| SOA | 6 | marks the start of a zone of authority |
| MB | 7 | a mailbox domain name (EXPERIMENTAL) |
| MG | 8 | a mail group member (EXPERIMENTAL) |
| MR | 9 | a mail rename domain name (EXPERIMENTAL) |
| NULL | 10 | a null RR (EXPERIMENTAL) |
| WKS | 11 | a well known service description |
| PTR | 12 | a domain name pointer |
| HINFO | 13 | host information |
| MINFO | 14 | mailbox or mail list information |
| MX | 15 | mail exchange |
| TXT | 16 | text strings |
2. DNS 整体说明****

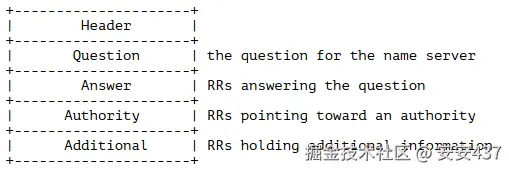

DNS请求与响应的格式是一致的，其整体分为Header、Question、Answer、Authority、Additional5部分，如下图所示：
图2 DNS协议整体结构
3. Header 部分说明****

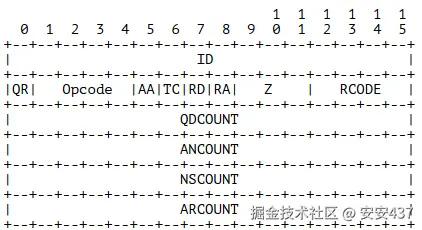

Header部分是一定有的，长度固定为12个字节；其余4部分可能有也可能没有，并且长度也不一定，这个在Header部分中有指明。Header的结构如下：
图3 Header结构
下面说明一下各个字段的含义:
1) ID：占16位。该值由发出DNS请求的程序生成，DNS服务器在响应时会使用该ID，这样便于请求程序区分不同的DNS响应。
2) QR：占1位。指示该消息是请求还是响应。0表示请求；1表示响应。
3) OPCODE：占4位。指示请求的类型，有请求发起者设定，响应消息中复用该值。0表示标准查询；1表示反转查询；2表示服务器状态查询。3~15目前保留，以备将来使用。
4) AA（Authoritative Answer，权威应答）：占1位。表示响应的服务器是否是权威DNS服务器。只在响应消息中有效。
5) TC（TrunCation，截断）：占1位。指示消息是否因为传输大小限制而被截断。
6) RD（Recursion Desired，期望递归）：占1位。该值在请求消息中被设置，响应消息复用该值。如果被设置，表示希望服务器递归查询。但服务器不一定支持递归查询。
7) RA（Recursion Available，递归可用性）：占1位。该值在响应消息中被设置或被清除，以表明服务器是否支持递归查询。
8) Z：占3位。保留备用。
9) RCODE（Response code）：占4位。该值在响应消息中被设置。取值及含义如下：
Ø 0：No error condition，没有错误条件；
Ø 1：Format error，请求格式有误，服务器无法解析请求；
Ø 2：Server failure，服务器出错。
Ø 3：Name Error，只在权威DNS服务器的响应中有意义，表示请求中的域名不存在。
Ø 4：Not Implemented，服务器不支持该请求类型。
Ø 5：Refused，服务器拒绝执行请求操作。
Ø 6~15：保留备用。
10) QDCOUNT：占16位（无符号）。指明Question部分的包含的实体数量。
11) ANCOUNT：占16位（无符号）。指明Answer部分的包含的RR（Resource Record）数量。
12) NSCOUNT：占16位（无符号）。指明Authority部分的包含的RR（Resource Record）数量。
13) ARCOUNT：占16位（无符号）。指明Additional部分的包含的RR（Resource Record）数量。
4. Question 部分说明****

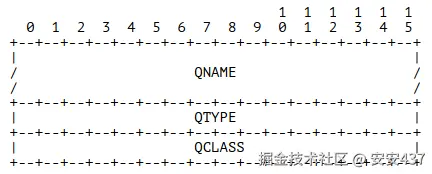

Question部分的每一个实体的格式如下图所示：
图4 Question结构
1) QNAME：字节数不定，以0x00作为结束符。表示查询的主机名。注意：众所周知，主机名被"."号分割成了多段标签。在QNAME中，每段标签前面加一个数字，表示接下来标签的长度。比如：api.sina.com.cn表示成QNAME时，会在"api"前面加上一个字节0x03，"sina"前面加上一个字节0x04，"com"前面加上一个字节0x03，而"cn"前面加上一个字节0x02；
2) QTYPE：占2个字节。表示RR类型，见上述RR介绍；
3) QCLASS：占2个字节。表示RR分类，见上述RR介绍。
5. Answer 、 Authority 、 Additional 部分****

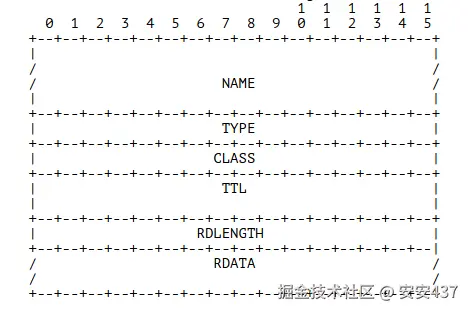

Answer、Authority、Additional部分格式一致，每部分都由若干实体组成，每个实体即为一条RR，之前有过介绍，格式如下图所示：
图4 Answer&Authority&Additional结构
1) NAME：长度不定，可能是真正的数据，也有可能是指针（其值表示的是真正的数据在整个数据中的字节索引数），还有可能是二者的混合（以指针结尾）。若是真正的数据，会以0x00结尾；若是指针，指针占2个字节，第一个字节的高2位为11。
2) TYPE：占2个字节。表示RR的类型，如A、CNAME、NS等，见上述RR介绍；
3) CLASS：占2个字节。表示RR的分类，见上述RR介绍；
4) TTL：占4个字节。表示RR生命周期，即RR缓存时长，单位是秒；
5) RDLENGTH：占2个字节。指定RDATA字段的字节数；
6) RDATA：即上述介绍的value，含义与TYPE有关，见上述RR介绍。
三、 HTTP 重定向
URL重定向（也称为 URL转发）是一种为页面、表单或者整个Web站点/应用提供多个URL地址的技术。HTTP对此操作有一种特殊类型的响应，称为 HTTP重定向（HTTP redirect）。
1. 方案简述****
在HTTP中，服务器可以通过返回一个重定向响应来进行重定向。这个重定向响应有一个以3开头的状态码，并且有一个 Location 头字段表示要重定向到的位置。
浏览器接收到这个重定向之后，会立即加载 Location中指定的URL。通常这一过程耗时极短，用户基本注意不到这个过程。

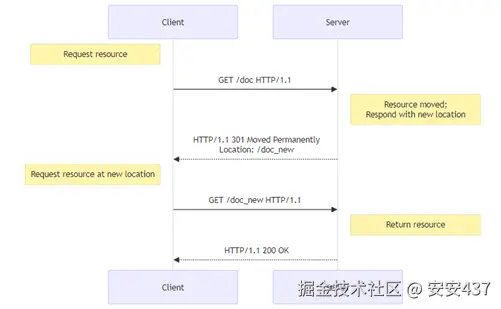

重定向过程如下图所示：
图5 HTTP重定向过程
2. 重定向状态码及含义****
表3 HTTP重定向状态码
| 状态码**** | 状态短语**** | 状态含义**** |
|---|---|---|
| 300 | Multiple Choices | 当请求的URL对应有多个资源时（如同一个HTML的不同语言的版本），返回这个代码时，可以返回一个可选列表，这样用户可以自行选择。通过Location头字段可以自定首选内容。 |
| 301 | Moved Permanetly | 当前请求的资源已被移除时使用，响应的Location 头字段会提供资源现在的URL。直接使用GET方法发起新情求。 |
| 302 | Found | 与301类似，但客户端只应该将Location返回的URL当做临时资源来使用，将来请求时，还是用老的URL。直接使用GET方法发起新情求。 |
| 303 | See Other | 用于在PUT或者POST请求之后进行重定向，这样在结果页就不会再次触发重定向了。 |
| 304 | Not Modified | 资源未修改，表示本地缓存仍然可用。 |
| 305 | Use Proxy | 用来表示必须通过一个代理来访问资源，代理的位置有Location头字段给出 |
| 306 | Switch Proxy | 在最新版的规范中，306状态码已不再被使用。最初是指“后续请求应使用指定的代理”。 |
| 307 | Temporary Redirect | 与302类似，但是使用原请求方法发起新情求。 |
| 308 | Permanent Redirect | 与 301 类似，但是使用原请求方法发起新情求。 |
这9种状态码可以分成3大类，分别是：
Ø 永久重定向：301、308；
Ø 临时重定向：302、303、307
Ø 特殊重定向：300、304、305、306；
对于强制门户，使用一般都为临时重定向，下面进一步说明临时重定向处理方法以及应用场景。
表4 临时重定向使用场景
| 状态码 | 处理方法 | 典型应用场景 |
|---|---|---|
| 302 | GET方法不会发生变更。其他方法有可能会变更为GET方法。 | 由于不可预见的原因该页面暂不可用。 |
| 303 | GET方法不会发生变更，其他方法会变更为GET方法（消息主体丢失）。 | 用于PUT或POST请求完成之后重定向，来防止由于页面刷新导致的操作的重复触发。 |
| 307 | 方法和消息主体都不发生变化。 | 由于不可预见的原因该页面暂不可用。当站点支持非GET方法的链接或操作的时候，该状态码优于302状态码。 |
由于我们的状态HTTP服务器仅支持GET方法，所以选用302进行HTTP重定向。
四、 相关案例分析
在了解了上述强制门户的原理以及相关基础后，下面，使用Wireshark抓取路由器强制门户的实际案例。
| (dns || tcp || http) && !tcp.analysis.out_of_order && !tcp.analysis.retransmission && !tcp.analysis.duplicate_ack | | --------------------------------------------------------------------------------------------------------------------- |
其中WireShark过滤规则可以参考如下规则：
1) dns || tcp || http：
Ø dns：显示所有DNS协议的数据包。
Ø tcp：显示所有TCP协议的数据包。
Ø http：显示所有HTTP协议的数据包。
Ø 逻辑操作符||表示“或”，即只要数据包属于DNS、TCP或HTTP协议之一，就会被显示出来。
2) !tcp.analysis.out_of_order && !tcp.analysis.retransmission && !tcp.analysis.duplicate_ack ：
Ø tcp.analysis.out_of_order：标识为“TCP out of order”的数据包。这些数据包表示TCP流中的数据包到达顺序与发送顺序不一致。
Ø tcp.analysis.retransmission：标识为“TCP Retransmission”的数据包。这些数据包表示数据包由于丢失或错误而被重新发送。
Ø tcp.analysis.duplicate_ack：标识为“TCP Dup ACK”的数据包。这些数据包表示接收方收到了重复的ACK（确认）数据包，通常表示之前的某个数据包没有正确接收。
Ø !：表示“非”或“排除”，即排除掉上述所有标记的数据包。
1. DNS 解析****
分析其DNS解析部分，可以看到路由器将客户端的DNS请求，解析为了172.31.255.254这个IP地址，后续客户端将使用此IP去打开socket。

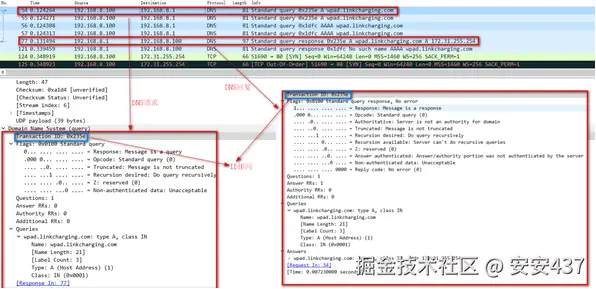

图6 DNS解析报文

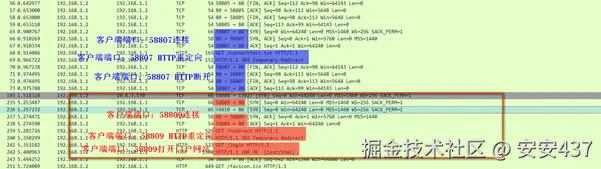

2. 建立 TCP 连接并且进行 HTTP 重定向****

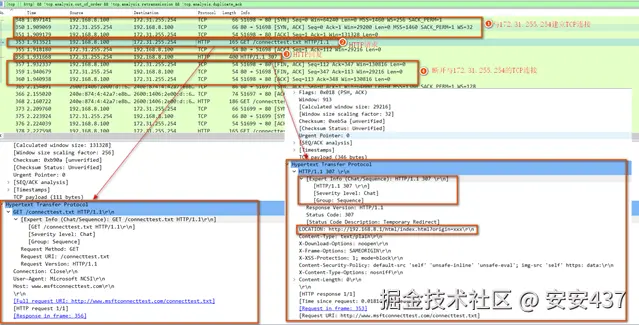

图7 HTTP重定向报文
1) 建立TCP连接
在通过DNS获取到目标IP（172.31.255.254）后，客户端将与目标IP建立TCP连接，其端口为HTTP的默认端口：80；
2) HTTP请求以及重定向
建立TCP连接后，客户端请求HTTP服务，服务使用307将HTTP请求进行重定向到http://192.168.8.1/html/index.html?origin=xxx，此url为路由器的管理网站；
3) 关闭TCP连接
因为重定向后的IP（192.168.1.1）与DNS解析的IP（172.31.255.254）不一致，所以客户端断开TCP连接。随后，客户端将使用重定向后的IP重新建立TCP连接；

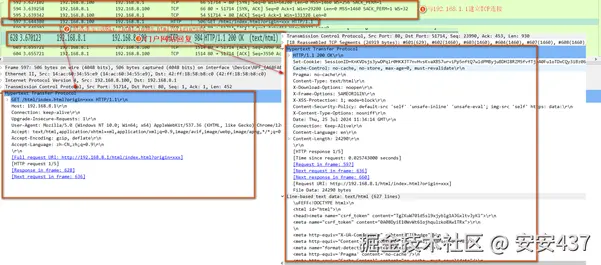

3. 登录管理页面****
图8 登录管理界面报文
1) 建立TCP连接
客户端将与重定向后的IP（192.168.1.1）建立TCP连接，其端口为HTTP的默认端口：80；
2) HTTP请求与回复
建立TCP连接后，客户端使用重定向的url（/html/index.html?origin=xxx）发起HTTP请求，服务端回复管理页面的html文件；
至此，客户端WEB已成功打开管理页面，强制门户认证过程完成。
4. 对比 ESP32 门户网站案例****
在分析完路由器的案例后，又抓取了ESP32门户网站的相关报文。
发现两者之间存在以下差异点：
1) 对于DNS请求的处理不同
Ø 路由器将客户端所有的DNS请求统一定向到172.31.255.254；

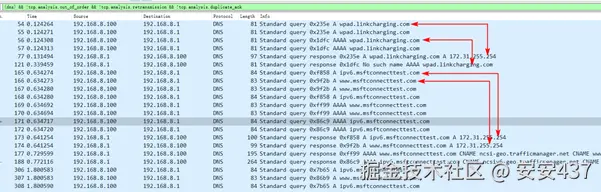

图9 路由器DNS请求与回复
Ø ESP32仅对部分域名（type A）的DNS请求返回了IP（192.168.4.1），但是对其余的DNS请求，进行了特殊的回复（Unused）；

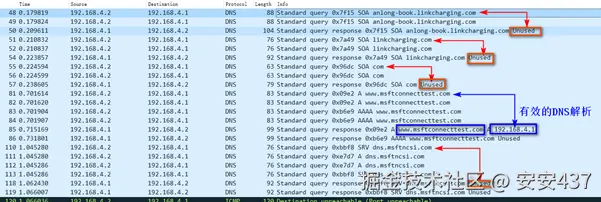

图10 ESP32DNS请求与回复
其特殊回复实现主要是将 Type 值设置为了 0 ，如下图所示：**

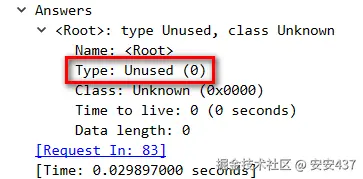

图10 ESP32回复Unused

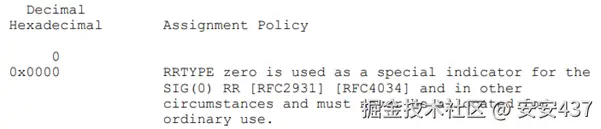

查看 DNS 的标准规范DOMAIN NAMES - IMPLEMENTATION AND SPECIFICATION并未找到对 Type 值为 0 的明确定义，但在 DNS 的相关规范中Domain Name System (DNS) IANA Considerations找到了如下说明：**
说明了 RRTYPE 值为 0 的特殊用途，即在某些特定的情况下（例如 SIG(0) 记录中）使用，而不应用于普通的 DNS 查询。虽未并未明确说明 Type0 可以在用于这种情况，但在此暂且进行深究，若有兴趣可以继续研读相关规范。**
图11 对于Type0的相关说明

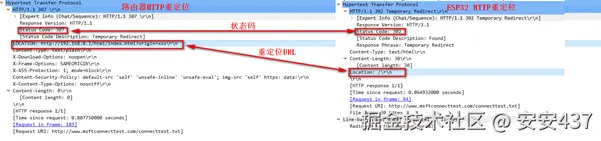

2) HTTP重定向状态码不同
图12 HTTP重定位内容对比
Ø 路由器使用307进行重定向回复
Ø ESP32使用302进行重定向回复
参照上述表4对于状态码的描述，可以看到，ESP32重定位后仅支持GET方法，而路由器重定位后所支持更多的请求方法。
3) HTTP重定位内容差异
Ø 路由器重定位时，不仅指定新资源的url：/html/index.html?origin=xxx，同时，指定了新资源的IP地址： 192.168.8.1；
Ø ESP32重定位时，仅指定新资源的url：/；
路由器将所有客户端的DNS请求解析到一个特定的IP地址（172.31.255.254），这是一个中间服务器，此IP不是真正的目标网站，而是一个内部IP，路由器用它来捕获所有的流量。但是，此操作需要多打开一个TCP服务器，对于资源要求较高。

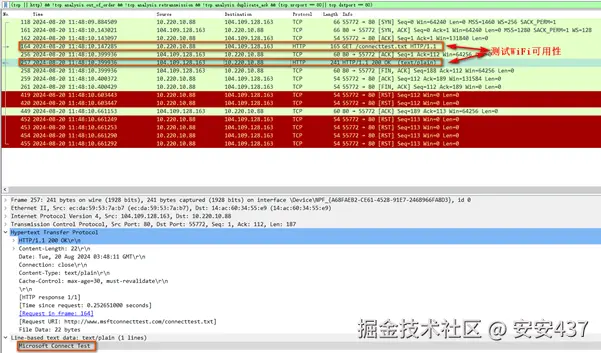

5. 正常 WiFi 测试****
图13 WIFI测试****
1) DNS请求
Ø 系统首先会进行 DNS 查询，解析 www.msftconnecttest.com 这个域名。由于该域名是一个 CNAME 记录，实际解析指向的是 ncsi-geo.trafficmanager.net。
Ø 系统通过 DNS 查询获得 ncsi-geo.trafficmanager.net 的 IP 地址
2) HTTP 请求
Ø -在成功解析到 IP 地址后，系统会尝试通过 HTTP 协议访问 [http://www.msftconnecttest.com/connecttest.txt](www.msftconnecttest.com/connecttest…
Ø 这是一个简单的 HTTP GET 请求，没有复杂的参数或数据发送。请求的目标是获取一个预定义的静态文件。
3) 接收响应
Ø 如果请求成功，服务器会返回一个 HTTP 200 OK 的状态码以及一个包含预期文本内容的响应体，通常这个文件内容是 Microsoft Connect Test。
Ø 如果能够成功接收到这个内容，系统就会判断当前网络连接能够访问互联网，并在网络状态图标上显示“已连接互联网”。
五、 方案确定
1. 方案总述****
基于上述分析，确定最终的门户认证方案，其流程如下：
图13 强制门户流程
Ø 因资源限制，只能开启一个TCP服务器，所以在域名解析时仅将部分域名直接解析为最终的IP（192.168.1.1），并且，对其余的DNS请求，进行特殊回复（Unused）；
Ø 因仅支持GET请求，所以HTTP重定义时使用302进行回复；
2. 疑问点分析****
若要按照上述步骤实施，要解决下面两个问题：
Q1：DNS解析时，将哪些域名解析为：192.168.1.1？
A1：在案例分析中看到路由器对所有的DNS请求都进行解析，而ESP32仅正常解析Type A记录查询，也可以实现强制门户，这是因为Type A应用于网站访问。那么，域名解析的范围是否可以进一步缩小呢？
市场上的各类设备通常会访问特定域名，用于检测互联网连接状态，为了确保强制门户跳转（Captive Portal）能够在常见的设备上生效，就需要穷举出这些域名：
表5 各设备域名表
| 设备类型**** | 域名**** |
|---|---|
| Windows设备 | www.msftconnecttest.comconnectivitycheck.gstatic.com |
| 联想设备 | connectivitycheck.lenovo.com |
| 苹果设备 | captive.apple.comwww.apple.com/library/test/success.htmlwww.apple.com |
| 安卓设备 | connectivitycheck.android.comclients3.google.com/generate_204 |
| 鸿蒙设备 | connectivitycheck.hicloud.com |
| 华为设备 | connectivitycheck.platform.hicloud.com |
| 小米设备 | www.miui.com/generate_20… |
| Vivo设备 | devel.vivo.com.cn/generate_204 |
| 三星设备 | config.samsungcloudsolution.com/generate_204 |
| OPPO设备 | connectivitycheck.oppo.com |
| 一加设备 | connectivitycheck.oneplus.net |
| 索尼设备 | connectivitycheck.sonymobile.com |
归纳一下上述表格，得到以下通用字段：
msftconnecttest、connectivitycheck、generate_204、apple
经过上述分析，确定正常解析的域名需同时满足以下两个条件：
ü 条件一：DNS查询类型为Type A；
ü 条件二：域名中包含通用字段；
*注意：虽然上述的字段可以包含市面常见设备，但无法保证对支持所有设备，在资源足够的情况下，不建议使用条件二进行过滤！
Q2：若TCP服务器只能打开1个socket，如何保证跳转成功率？
A2：首先分析路由器和ESP32的相关报文：

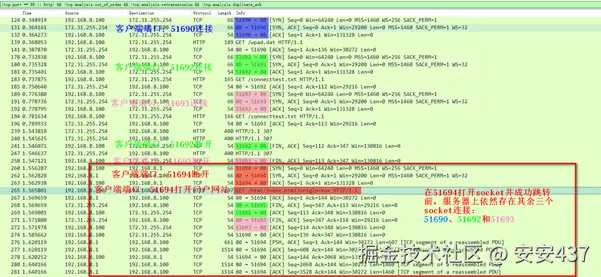

Ø 在成功跳转到ESP32门户网站前，设备依然保持其余3个socket连接，总共耗费了4个socket资源，才成功跳转到了门户网站；
图14 路由器socket连接状态

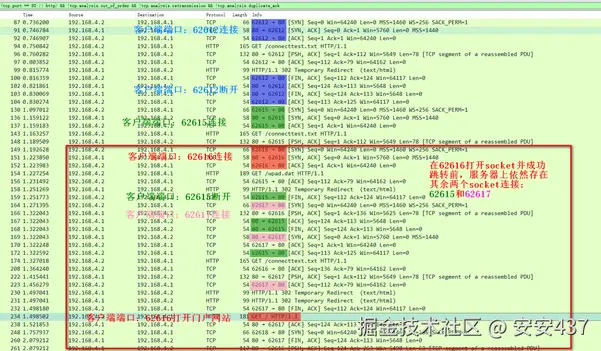

Ø 在成功跳转到ESP32门户网站前，设备依然保持其余2个socket连接，总共耗费了3个socket资源，才成功跳转到了门户网站。
虽然从表现上ESP32相对路由器少消耗1个socket资源，但是，深入分析发现，这只是因为设备DNS请求的顺序不一致导致的，因此，其现象不存在必然性。
图14 ESP32 socket连接状态
按照上面分析，要成功跳转到门户网站一般需要3-4个socket资源，但因设备资源限制（共5个socket资源，其余4个socket用作它用），仅有1个socket资源用于门户网站，所以，必须通过优化相关过程，才能实现强制门户跳转。
按照上面分析，主要可以从下面两方面进行流程优化：
优化一：提高 Socket 资源准确性****
1) 如上面A1所述，通过增加DNS解析条件，使Socket资源更精确地用于门户网站，从而提升Socket资源的使用准确性。
优化二：提高 Socket 资源使用率****
1) 缩短重定向后资源的有效时长：
u DNS重定向：当通过DNS解析将请求重定向至强制门户时，将重定向后资源的有效时长设定为5秒。这意味着在DNS缓存或TTL过期后，客户端将再次进行DNS查询，有助于快速恢复正常的网络访问。
u HTTP重定向：在需要重定向至门户页面时，使用HTTP状态码302（临时重定向），指示客户端临时访问强制门户。
2) 服务器主动关闭非门户网站连接：
u 在检测到Socket连接未成功打开门户网站后，服务器将主动关闭该连接。这种措施有助于释放无效的Socket资源，避免长时间占用资源而导致其他用户无法访问门户页面。
u 通过监控Socket连接的状态和活动情况，服务器可以判断哪些连接未正确访问门户，并及时进行处理，以优化资源利用率。
这些优化措施旨在确保Socket资源被准确、高效地使用，从而提升强制门户方案的整体性能和用户体验。
3. 最终方案****

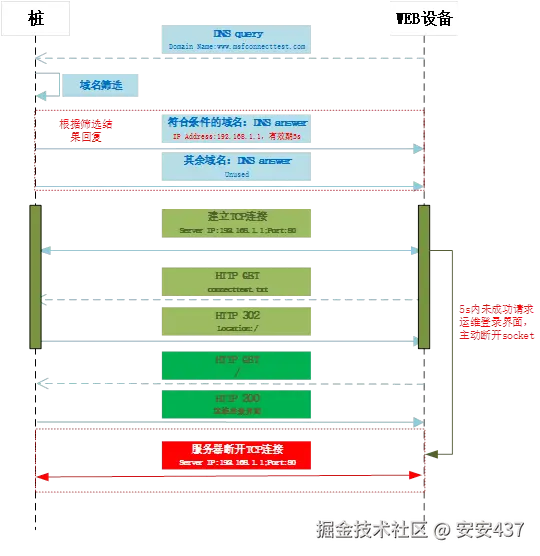

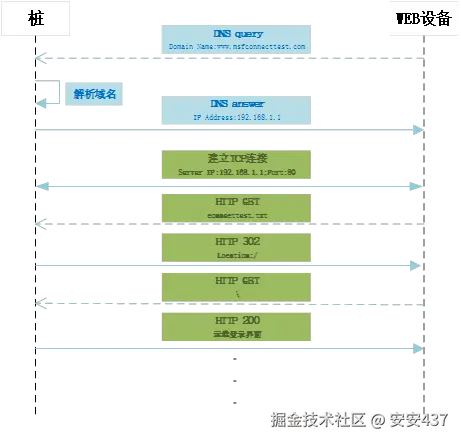

图15 强制门户最终流程
最终强制门户认证的最终方案如上图所示。
六、 方案验证
下面为照此方案具体实现后的报文。

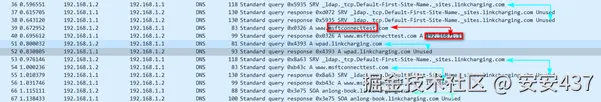

图16 方案实现的DNS解析报文
七、 改进与优化
按照上述方案实施后，虽然大大提高了跳转成功率，但对有些设备（Vivo手机）成功跳转的概率依然较低，其主要原因还是因为socket资源较少，并且经过测试，若将socket资源提高到3个，将基本市面上所有设备。
所以，在socket资源充足的情况下，建议多开几个socket资源，以提高使用体验。
