一、单片机概述

1.单片机介绍

单片机是一种将中央处理器（CPU）、存储器、输入/输出接口等集成在一个芯片上的微型计算机。它具有体积小、价格便宜、易于编程等特点，广泛应用于家用电器的智能控制模块，无人售卖系统、医疗设备中的监测系统等。

51单片机（或称8051单片机）原是指1980年由Intel公司推出的一种8位微控制器系列，现在更多的指实现了8051指令集（单片机的“语言”）的一系列单片机。

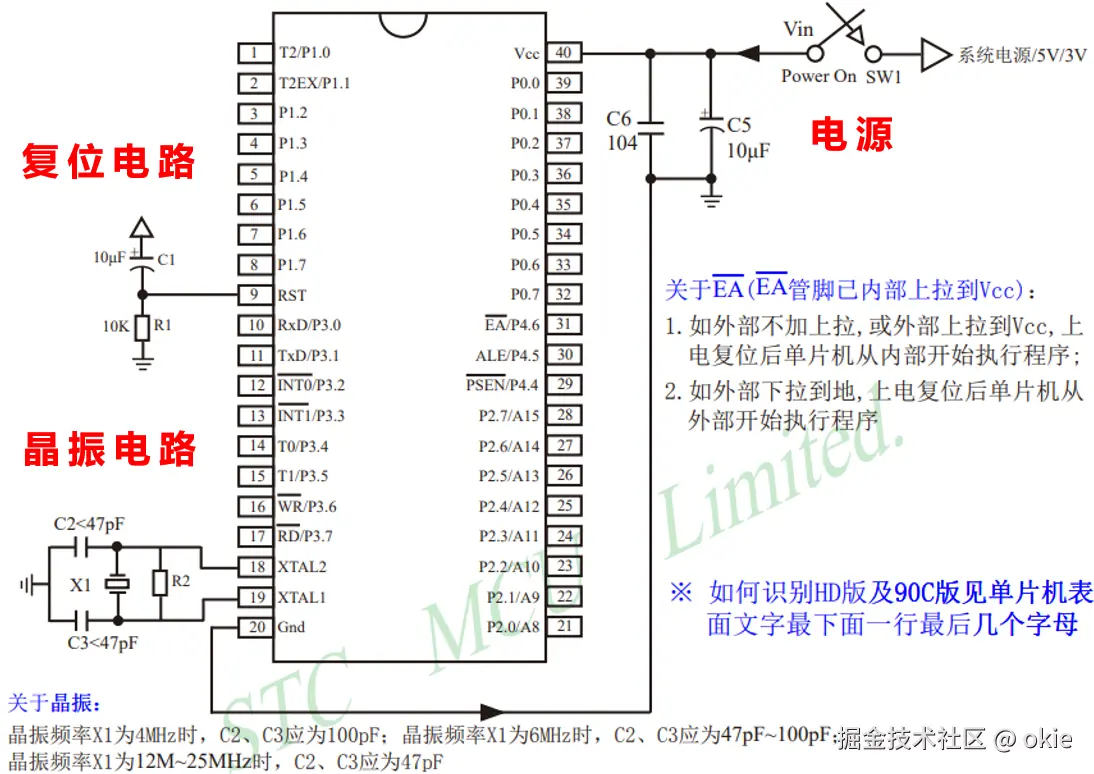

2.最小系统

单片机最小系统的三要素为：电源、晶振和复位电路


3.STC89C52RC

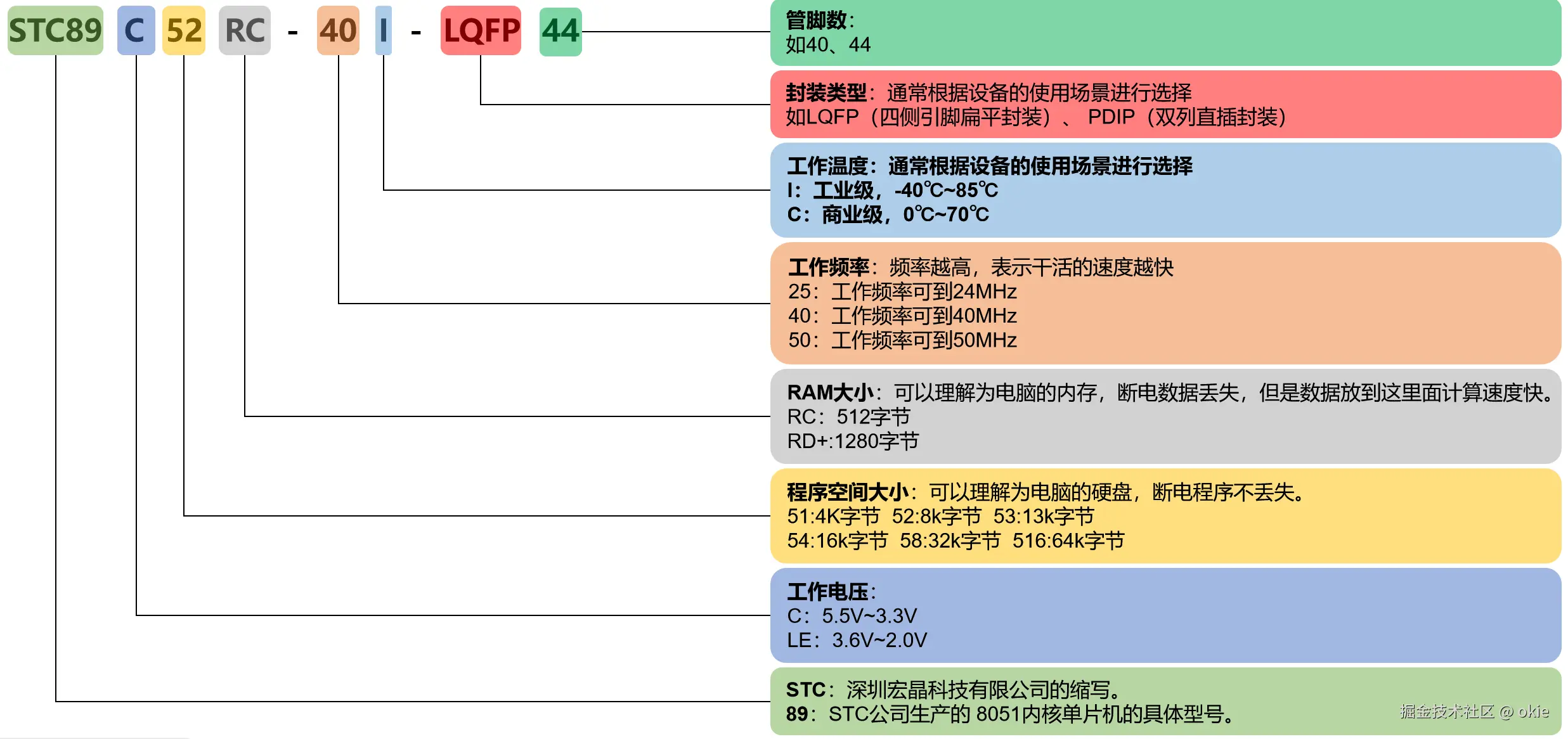

STC89C52RC系列命名规则


二、开发环境

1.Keil软件开发环境

51单片机的软件开发环境需要具备代码编辑、代码编译、程序烧录等功能，典型的软件开发环境如下。

  • Keil是一个运行在Windows系统中的单片机集成开发环境（Integrated Development Environment），其提供了代码编辑、代码编译、仿真和调试等功能。
  • Keil C51 Compiler是一个专门用于51单片机的C语言编译器，Keil中集成了该编译器。
  • STC-ISP是STC公司专门为STC芯片提供的程序烧录工具，用于将程序写入单片机。

Keil下载地址：www.keil.com/download/pr…

STC-ISP下载地址：www.stcmicro.com/rjxz.html

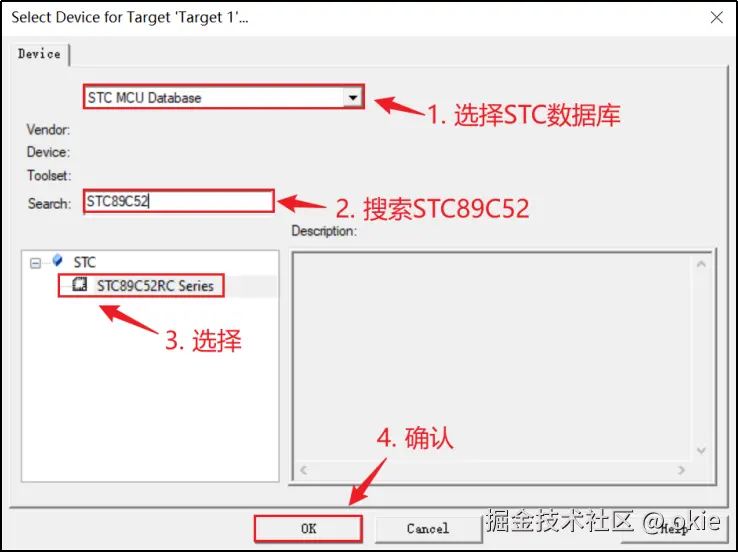

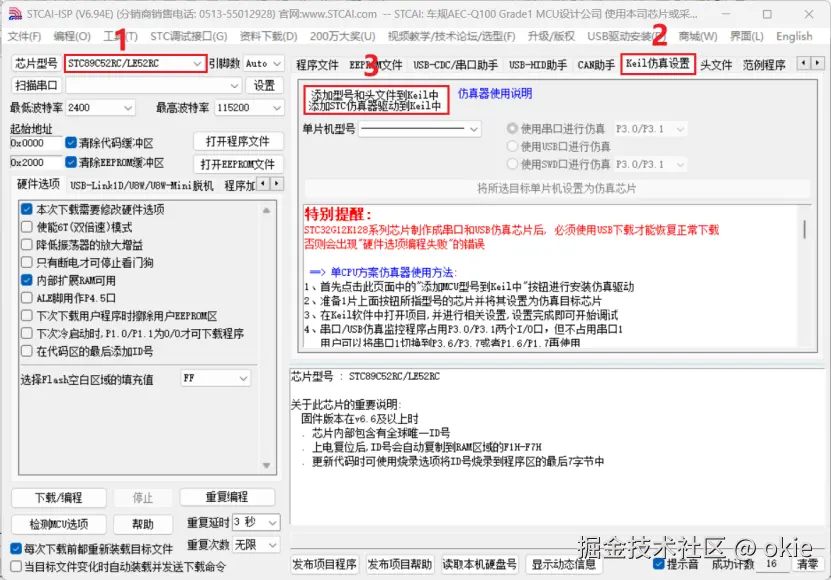

①向Keil添加STC89C52系列芯片信息

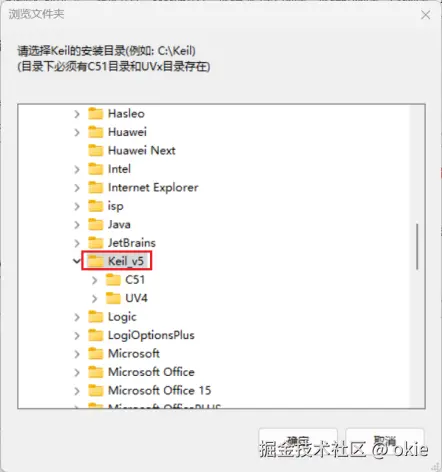

需要选择Keil的安装目录，选择后点击确定即可。

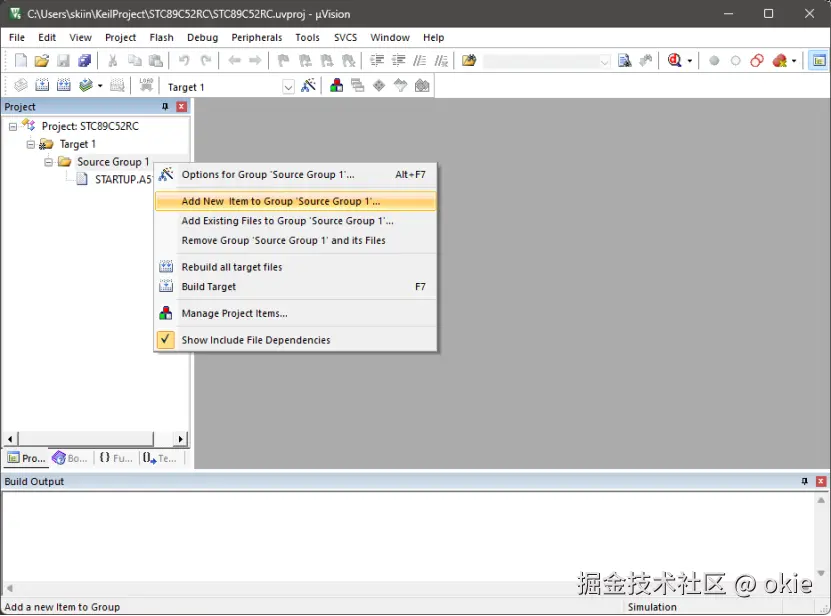

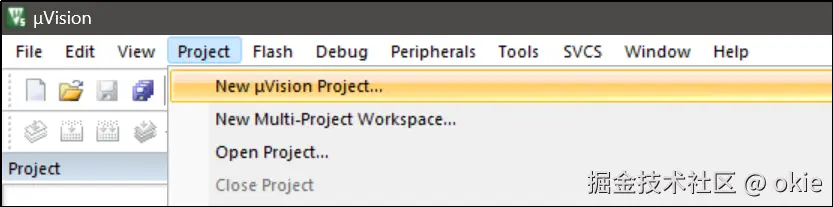

②创建项目



③编写程序


 #include <STC89C5xRC.H> //包含STC89C52的头文件
 ​
 void main()
 {
     // 让P00引脚输出低电平
     P00 = 0;
     // 死循环卡住单片机，让它不要继续往下执行
     while (1);
 }

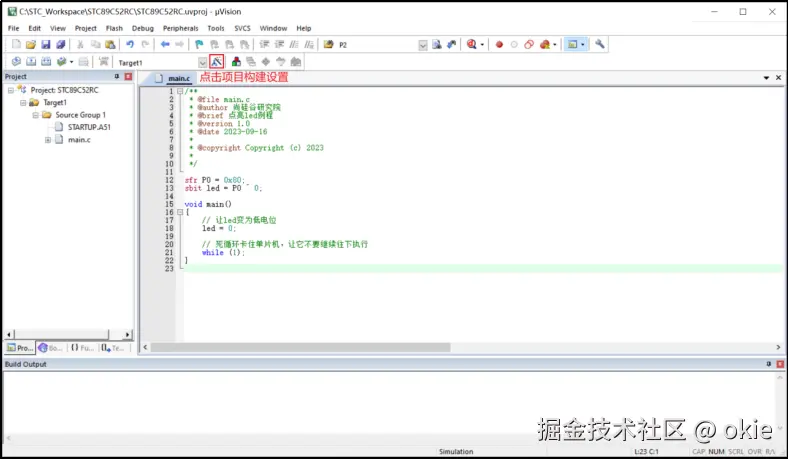

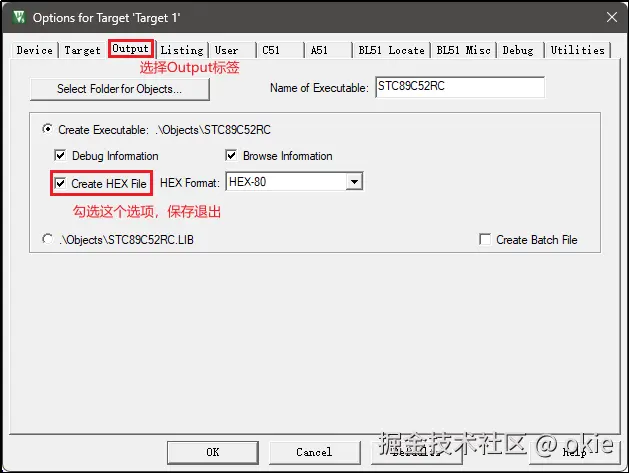

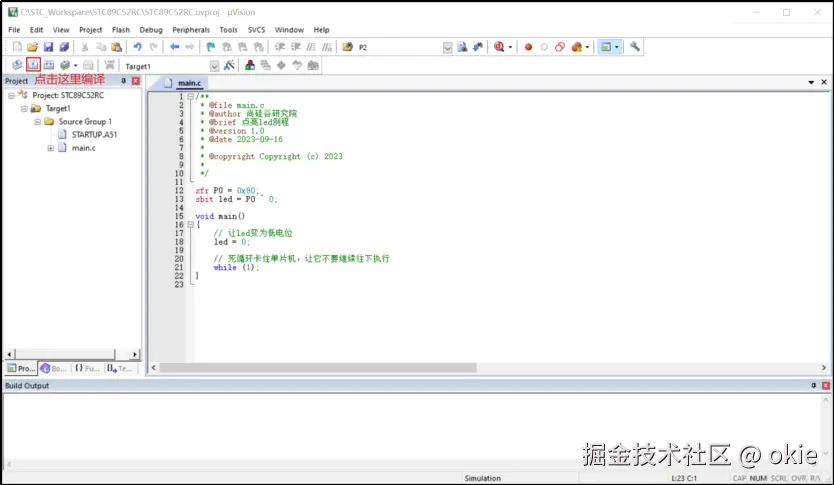

④构建项目

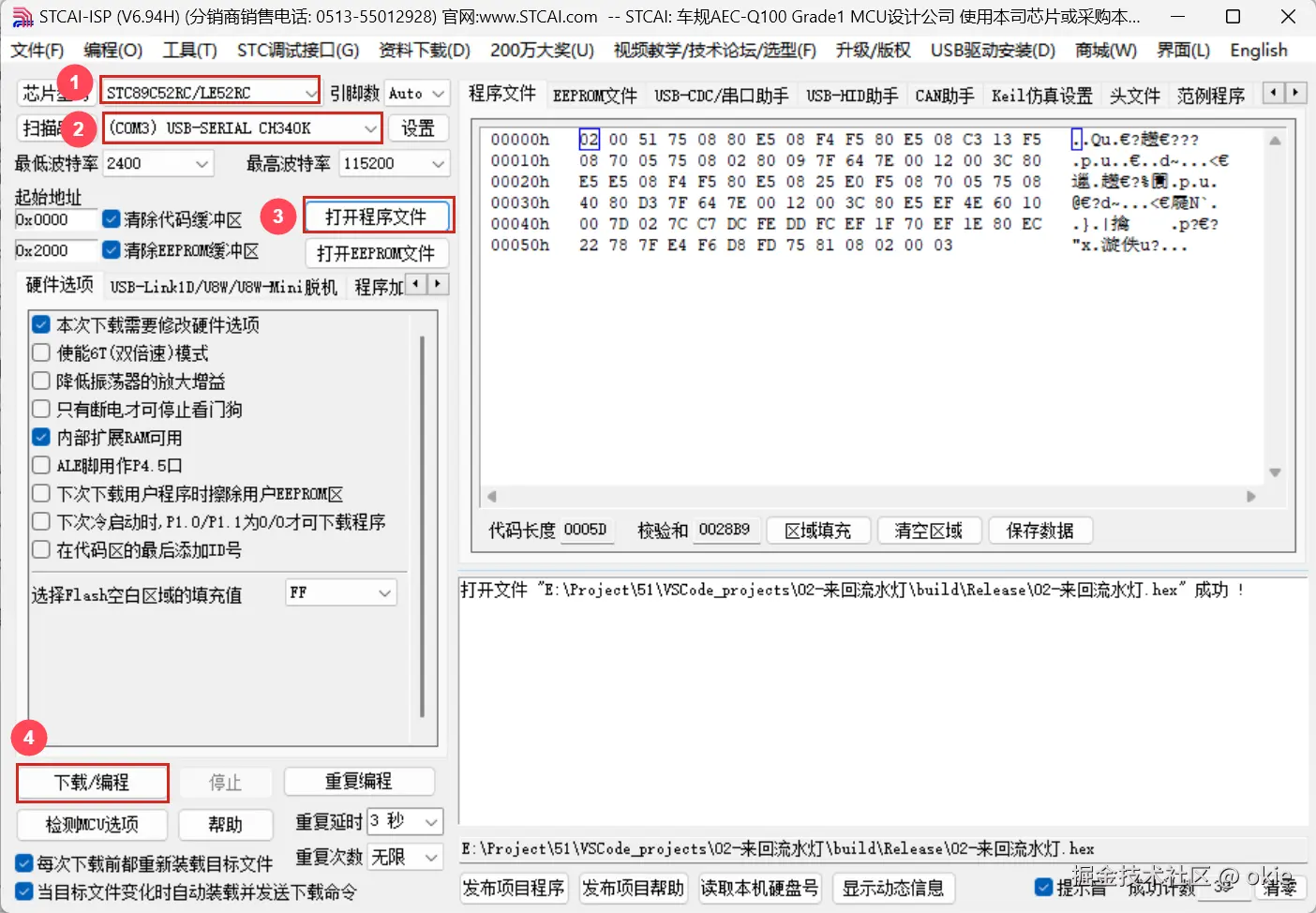

⑤烧录程序

将开发板通过数据线与PC相连。


2.VSCode环境

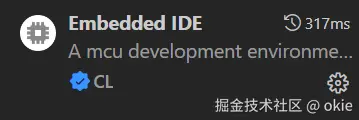

①EIDE插件

下载VSCode并安装EIDE插件。


②配置

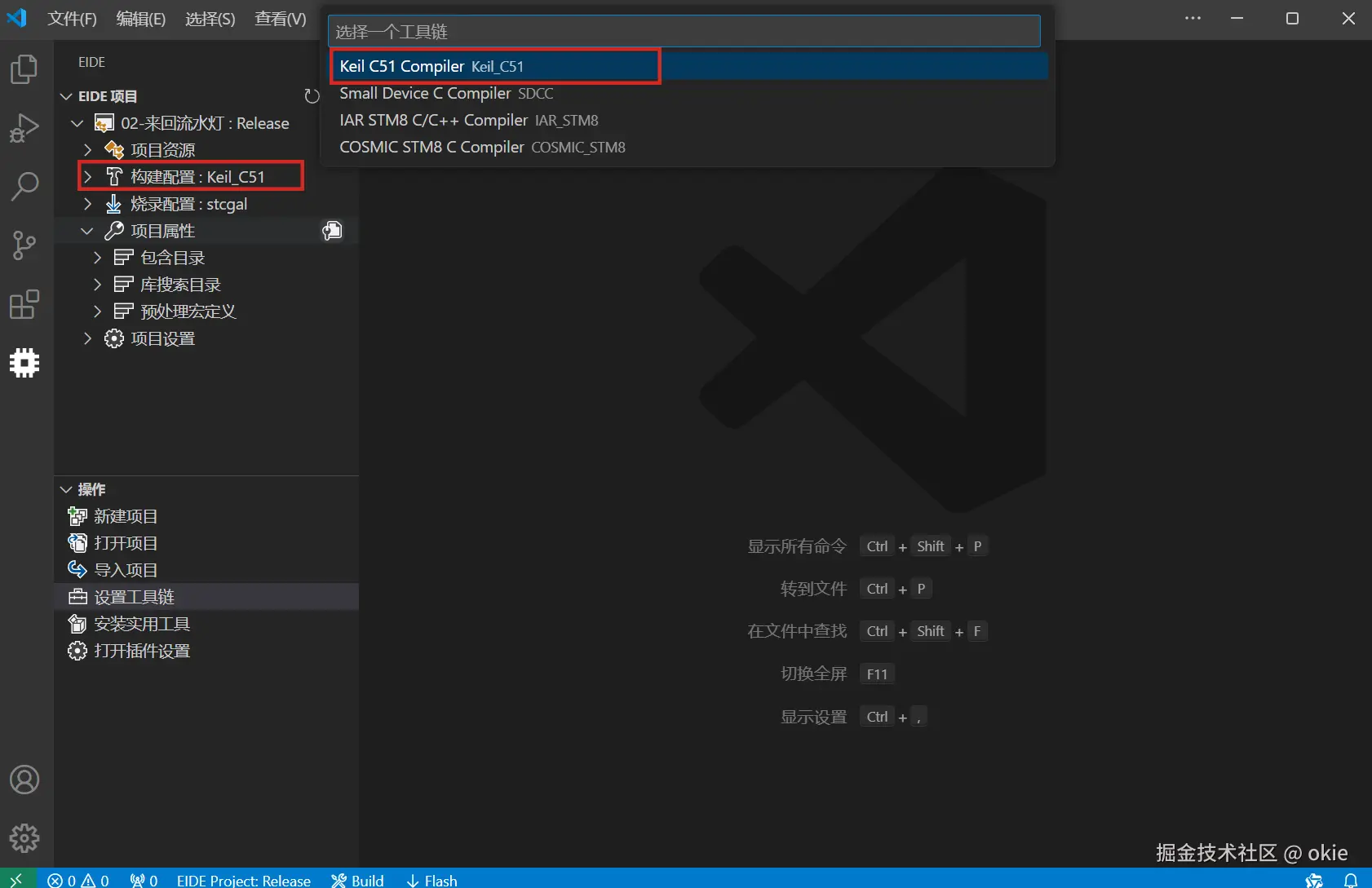

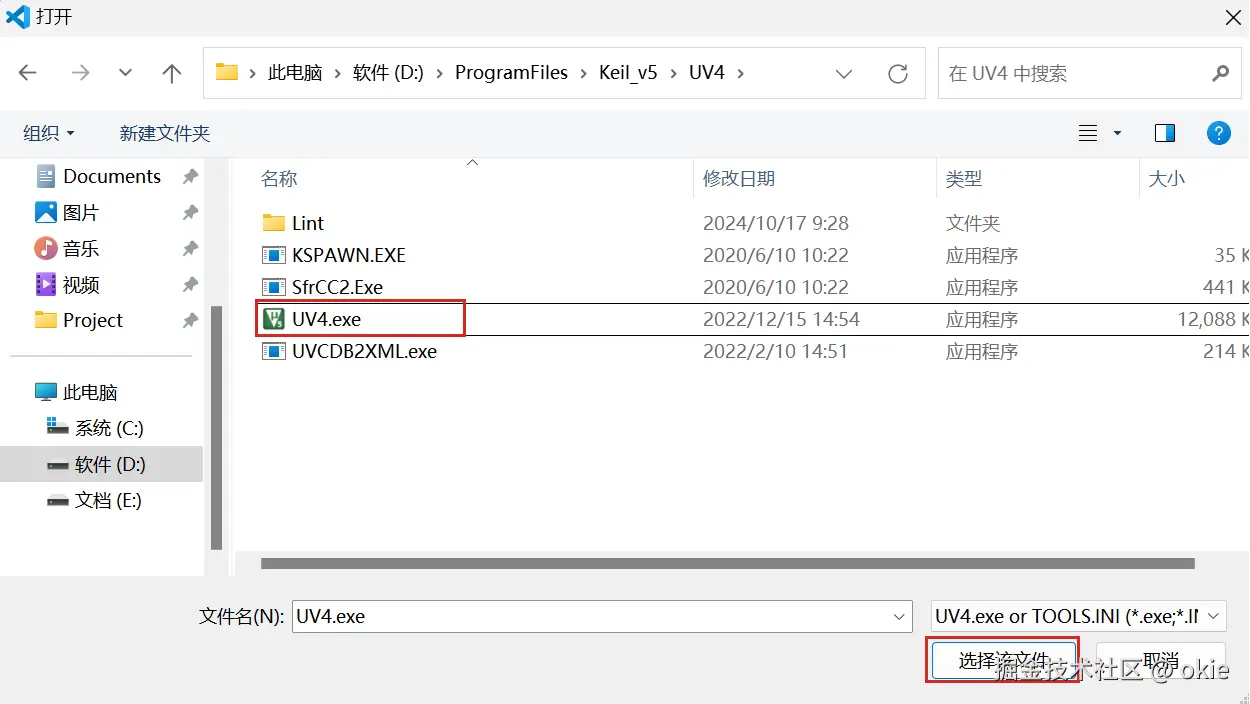

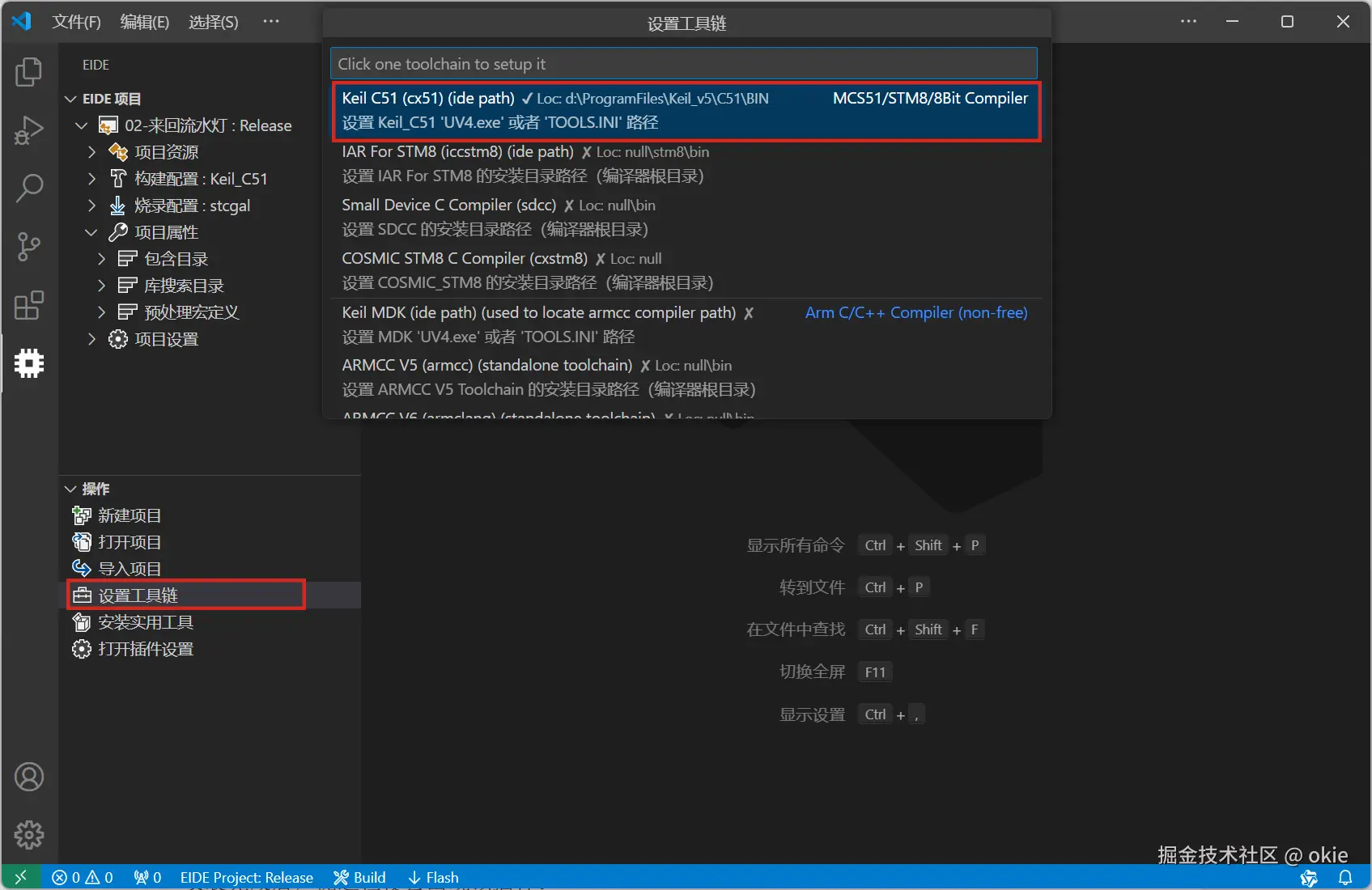

  • 配置编译器

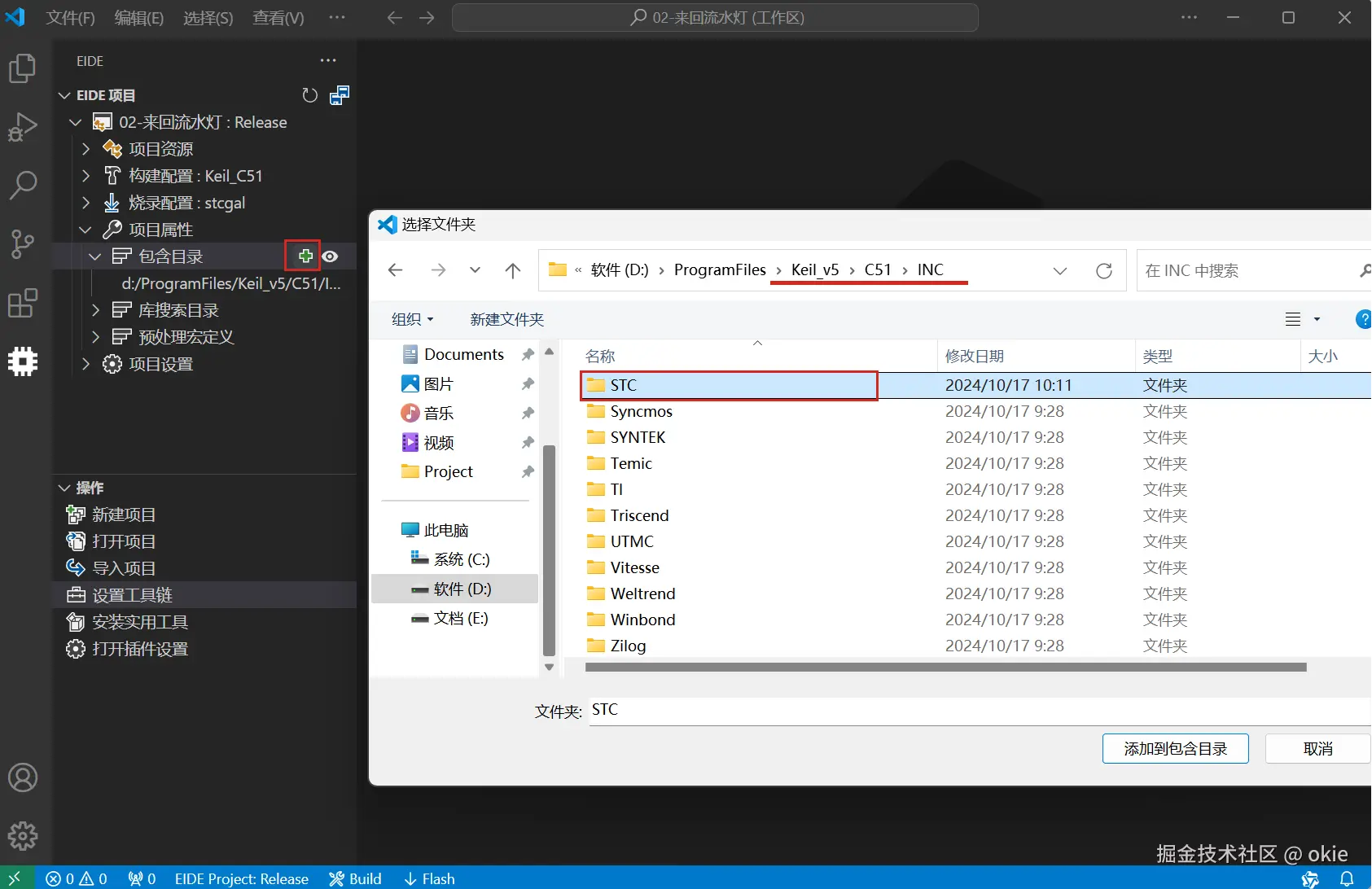

  • 配置头文件


  • 配置烧录

  1. 安装python环境

  2. 在命令行安装

     pip install pyserial -i https://pypi.tuna.tsinghua.edu.cn/simple
 pip install stcgal -i https://pypi.tuna.tsinghua.edu.cn/simple

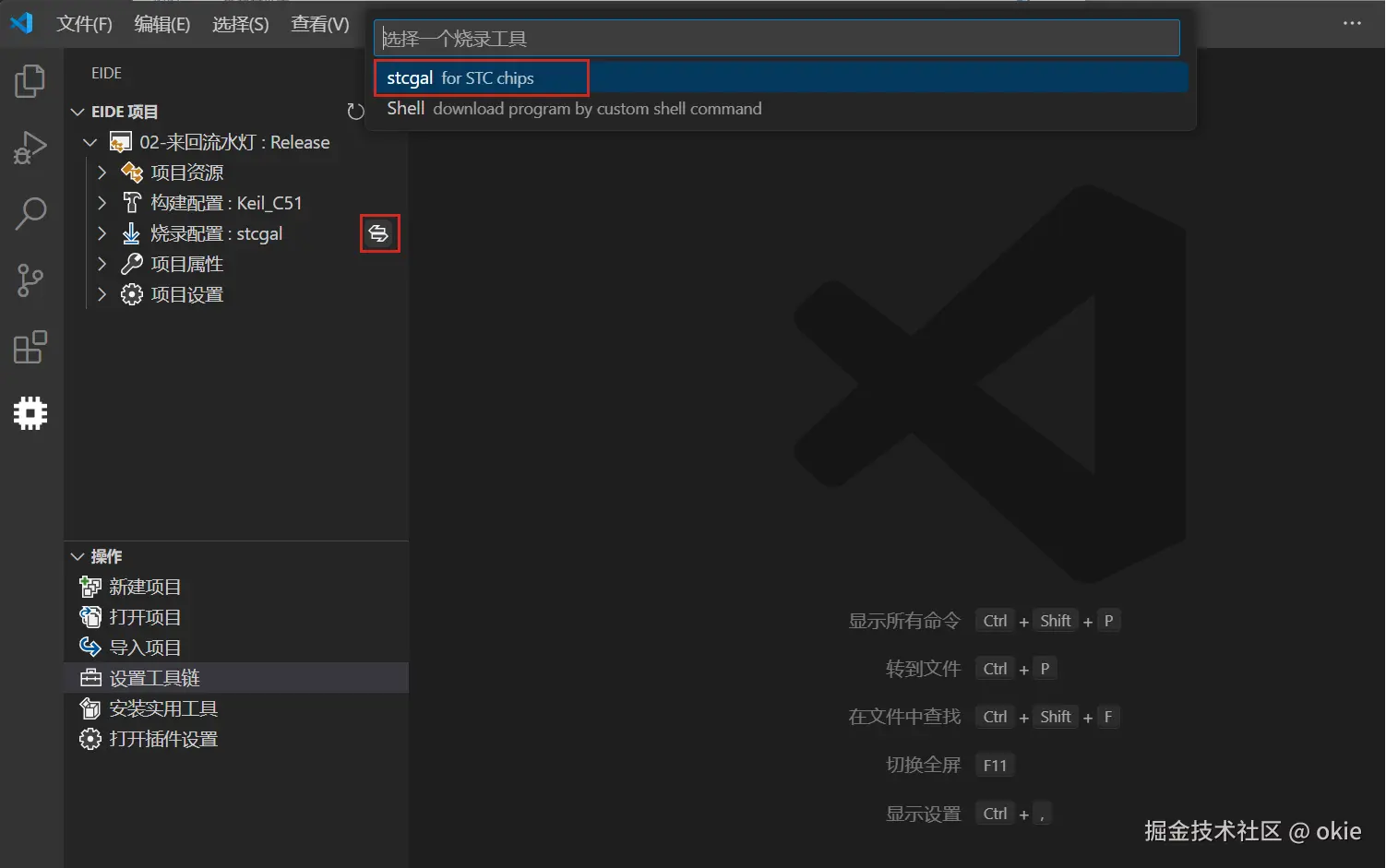

  3. 烧录配置选择stcgal
