Echarts 中如何绘制自定义图像、动画Echarts 图标如何自定义图像、以及入场动画。例如非常常见的圆柱体、立方体

如上述的两种圆柱形、立方体类型的图形，需要我们自己定义绘制的形状。

这时就需要通过 series: { type: 'custom' } 进行设置。如果你仅仅是想在图表中添加一些修饰图案、特殊文案、或者水印可以使用 graphic 来进行设置，具体细节请点击这里。

series-custom

自定义系列可以自定义系列中的图形元素渲染。从而能扩展出不同的图表。同时，echarts 会统一管理图形的创建删除、动画、与其他组件（如 dataZoom、visualMap）的联动，使开发者不必纠结这些细节。

开发者自定义渲染逻辑（renderItem 函数）

系列需要开发者自己提供图形渲染的逻辑。这个渲染逻辑一般命名为 renderItem例如：（图2的代码）

// 表示立方体左侧面和右侧面水平方向的宽度。
const RECT_WIDTH = 12;
// 表示立方体顶部、底部矩形的大小计算因子，
// 通过 RECT_WIDTH * FACTOR * 2 我们可以计算出立方体顶部矩形的高度。
const FACTOR = 0.5;

//...
series: {
  type: 'custom',
  name: '省级中心示范村建设数量',
  animation: true,
  renderItem: function (params: any, api: any): any {
    // api.value(0) - 表示返回 dataItem 在 data 中数组中的索引下标；api.value(1) - 表示返回 dataItem[1]
    // api.coord()  - 返回对应 dataItem 的 x、y 坐标值（pixel）
    // 注意： echarts 坐标系默认是从 div 元素的左上角作为原点。
    // 朝左边 x 值越大，朝下边 y 值越大。
    const [x, y] = api.coord([api.value(0), api.value(1)]);

    // api.size() - 返回对应 dataItem 的 width、height。
    const [width, height] = api.size([api.value(0), api.value(1)]);

    // 返回 grid 的大小和位置，grid 包含在坐标系中。
    const { y: gridY, height: gridH } = params.coordSys;
    return {
      type: 'group',
      // 当没有数据的时候什么都不渲染
      children: api.value(1) > 0 ? [
        {
            type: 'LeftShape',
            shape: {
                // 图形向左偏移半个立方体的宽度，保持和刻度线居中
                x: x - RECT_WIDTH,
                y: y,
                // 立方体左侧面的宽度
                width: RECT_WIDTH,
                // 立方体的高度，减去RECT_WIDTH * FACTOR 是为了不让立方体绘制到 X 轴下方
                // 应该和 X 轴对齐。
                height: h - RECT_WIDTH * FACTOR,
            },
            style: {
                fill: colorLeft,
            },
        },
        {
            type: 'RightShape',
            shape: {
                x: x,
                y: y,
                // 立方体左侧面的宽度
                width: RECT_WIDTH,
                // 立方体的高度
                height: h - RECT_WIDTH * FACTOR,
            },
            style: {
                fill: colorRight,
            },
        },
        {
            type: 'TopShape',
            shape: {
                x: x - RECT_WIDTH,
                y: y,
                // 立方体顶部矩形的宽度
                width: RECT_WIDTH * 2,
                // 立方体的高度
                height: h - RECT_WIDTH * FACTOR,
            },
            style: {
                fill: '#38E3FF',
            },
        },
        /* 绘制 bar 的背景 */
        {
            type: 'LeftShape',
            shape: {
                x: x - RECT_WIDTH,
                y: gridY,
                // 立方体的宽度
                width: RECT_WIDTH,
                // 背景的高度应该始终和 grid 高度一样，
                // 减去 RECT_WIDTH * FACTOR 是为了不让背景绘制到 X 轴下方
                height: gridH - RECT_WIDTH * FACTOR,
            },
            style: {
            fill: colorLeft,
                opacity: 0.2,
            },
        },
        {
            type: 'RightShape',
            shape: {
                x: x,
                y: gridY,
                width: RECT_WIDTH,
                height: gridH - RECT_WIDTH * FACTOR,
            },
            style: {
                fill: colorRight,
                opacity: 0.2,
            },
        },
        {
            type: 'TopShape',
            shape: {
                x: x - RECT_WIDTH,
                y: gridY,
                width: RECT_WIDTH * 2,
                height: gridH - RECT_WIDTH * FACTOR,
            },
            style: {
                fill: '#38E3FF',
                opacity: 0.2,
            },
        },
    ]} : [],
  },
},

对于 data 中的每个数据项（为方便描述，这里称为 dataItem）调用此 renderItem 函数。

`renderItem(params, api)`

params：包含了当前数据信息和坐标系的信息。
api：是一些开发者可调用的方法集合。
renderItem：函数须返回根据此 dataItem 绘制出的图形元素的定义信息。

一般来说，renderItem 函数的主要逻辑，是将 dataItem 里的值映射到坐标系上的图形元素。这一般需要用到 renderItem.arguments.api 中的两个函数：

api.value(...)，意思是取出 dataItem 中的数值。例如 api.value(0) 表示取出当前 dataItem 中第一个维度的数值。
api.coord(...)，意思是进行坐标转换计算。例如 var point = api.coord([api.value(0), api.value(1)]) 表示 dataItem 中的数值转换成坐标系上的点。

有时候还需要用到 api.size(...) 函数，表示得到坐标系上该 dataItem 的对应的图像尺寸。

返回值中样式的设置可以使用 api.style(...) 函数，他能得到 series.itemStyle 中定义的样式信息，以及视觉映射的样式信息。

也可以用这种方式覆盖这些样式信息：api.style({ fill: 'green', stroke: 'yellow' })。

`renderItem.arguments` 介绍

`params.dataIndex`

返回该 dataItem 在数据中对应的索引下标

`params.seriesName`

返回系列名称

`params.dataInsideLength`

返回数据的长度。

`params.encode`

返回 series.encode

`params.coordSys`

返回 grid 的坐标和尺寸: {x: number, y: number, width: numberm, height: number }

`api.value()`

返回对应的 X、Y 轴的值。如果 X 轴是类目轴，则返回的是该数据项在数据集合中的索引下标。如果 Y 轴是数值轴，则返回的是该数据项的数据值。

`api.coord()`

返回数据项在坐标系中的坐标

// x、y 分别表示 XY 的坐标，单位为 pixel。
// 注意，这里的参数必须传值，否则得不到想要的结果
const [x, y] = api.coord([api.value(0), api.value(1)]);

`api.size()`

返回数据项对应图形的尺寸

// w、h 分别表示图像的宽高，单位为 pixel。
// 注意，这里的参数必须传值，否则得不到想要的结果
const [w, h] = api.coord([api.value(0), api.value(1)]);

`renderItem.return` 介绍

图形元素。每个图形元素是一个 object。详细信息参见：graphic。

如果什么都不渲染，可以不返回任何东西。

下面我们按照绘制图像的类型来进行介绍，例如图一和图二都是组合类型（group）。

组合类型

type

如果是一个组合类型，则值应该为 group、并通过 children 属性来绘制单个图形。

x、y

图像的 x、y 坐标（像素）位置。

rotation

图像的旋转。number 类型

scaleX、scaleY

图像在 x、y 方向上的缩放。

originX、originY

图像旋转和缩放原点的 x、y 像素位置。

transition

可以通过'all'指定所有属性都开启过渡动画，也可以指定单个或一组属性。可以设置为 string、Array 类型。

Transform 相关的属性：'x'、 'y'、'scaleX'、'scaleY'、'rotation'、'originX'、'originY'。例如：

{
    type: 'rect',
    x: 100,
    y: 200,
    transition: ['x', 'y']
}

还可以是这三个属性 'shape'、'style'、'extra'。表示这三个属性中所有的子属性都开启过渡动画。例如：

{
    type: 'rect',
    shape: { // ... },
    // 表示 shape 中所有属性都开启过渡动画。
    transition: 'shape',
}

在自定义系列中，当 transition 没有指定时，'x' 和 'y' 会默认开启过渡动画。如果想禁用这种默认，可设定为空数组：transition: []

enterFrom

配置图形的入场属性用于入场动画。例如：

{
    type: 'circle',
    x: 100,
    // enterFrom 其实是指定入场动画初始化时的样式。可以设置 x、y、shape、style 等
    enterFrom: {
        // 淡入
        style: { opacity: 0 },
        // 从左飞入
        x: 0
    }
}

leaveTo

配置图形的退场属性用于退场动画。例如：

{
    type: 'circle',
    x: 100,
    // leaveTo 其实是指定离场动画结束时的样式。可以设置 x、y、shape、style 等
    leaveTo: {
        // 淡出
        style: { opacity: 0 },
        // 向右飞出
        x: 200
    }
}

enterAnimation

入场动画配置。

enterAnimation：{
  // 动画时长，单位 ms
  duration: 100,
  // 可以查看 https://echarts.apache.org/examples/zh/editor.html?c=line-easing
  easing: 'linear',
    // 动画延迟时长，单位 ms
  delay: 100,
}

updateAnimation、leaveAnimation

更新属性的动画配置。

z2

用于决定图形元素的覆盖关系。number 类型

width

用于描述此 group 的宽。width 属性只有组合类型中有，单类型中没有（可以在 shape 中设置 width）

这个宽只用于给子节点定位。

即便当宽度为零的时候，子节点也可以使用 left: 'center' 相对于父节点水平居中。

height

用于描述此 group 的高。height 属性只有组合类型中有，单类型中没有（可以在 shape 中设置 height）

这个高只用于给子节点定位。

即便当高度为零的时候，子节点也可以使用 top: 'middle' 相对于父节点垂直居中。

children

子节点列表，其中项都是一个图形元素定义。

单个类型

type

用 setOption 首次设定图形元素时必须指定。可取值：image、text、rect、group、line、polygen、circle、arc 等。

我们也可以通过 graphic.registerShape('名称', 自定义的shape类)来注册一个自定义的图形类型。后面在介绍。

组合类型中所有的属性在这里都有，单类型中没有 children、width、height 属性。介绍几个不一样的属性：

shape

{
  // 图形元素的左上角在父节点坐标系（以父节点左上角为原点）中的横坐标值。
  x: 100,
  // 图形元素的左上角在父节点坐标系（以父节点左上角为原点）中的纵坐标值。
  y: 100,
  // 图形元素的宽度。
  width: 100,
  // 图形元素的高度。
  height: 100,
  // 圆角
  r： [8],
  // 可以是一个属性名，或者一组属性名。 被指定的属性，在其指发生变化时，会开启过渡动画。
  // 只可以指定本 shape 下的属性。
  transition: ['x', 'y'],
}

注意：不建议设置 shape 中的 x、y 属性。应该采用外部 x、y 属性。这样在设置 enterFrom 动画时更方便设置。

style

{
  fill: 填充色
  stroke：描边色
  lineWidth：线的宽度
  linecap: 笔触的类型，round、butt、square
  lineJoin: 设置线条转折点的样式。默认 miter
  shadowBlur：阴影模糊半径
  shadowOffsetX: 阴影 X 方向偏移。
  shadowOffsetY: 阴影 Y 方向偏移。
  shadowColor: 阴影颜色。
  opacity: 透明度。
}

注意：如果我们希望 shape、style 中设置的属性在入场和离场时有动画效果，那么就需要在 enterFrom、或 leaveTo 动画中设置 shape、style 的属性。

{
  type: 'rect',
  x: 100,
  y: 100,
  shape: {
    width: 30,
    height: 100,
  },
  // 开启 shape 中所有的属性动画，如果忽略该属性，动画也会照常执行。
  transition: ['shape'],
  // 设置图像入场时的位置和尺寸，
  enterFrom: {
    x: 0,
    y: 0,
    shape: {
      width: 30,
      height: 0
    },
    style: {
      opacity: 0,
    }
  }
}

自定义图形类型

如果自定义图形类型，我们需要先通过 graphic.extendShape(options) 方法定义一个类。然后再使用 graphic.registerShape('xxx', xxx)把先前自定的图形类注册到 Echarts 中，这样方可使用。

注册一个面（图2中立方体的左侧面）


const LeftRectShape = graphic.extendShape({
    // shape 是一个固定值。
    shape: {
        x: 0,
        y: 0,
        width: 0,
        height: 0,
    },
    // ctx 其实就是 canvas.getContext('2d')。可以使用 ctx 绘制 arc、rect、bezierCurveTo 等形状
    // 没有 transform 等这样的 api。
    // shape 是绘制的图形的尺寸和位置信息。
    buildPath: function (ctx, shape) {
        // 注意：shape 其实 dataTime 调用 renderItem() 方法是返回的图形定义。
        const { width: w, height: h, x, y } = shape;

        // 绘制一个平面
        ctx.moveTo(x, y); // 左上角
        ctx.lineTo(x, y + h); // 左下角
        ctx.lineTo(x + w, y + h + w * FACTOR); // 右下角
        ctx.lineTo(x + w, y + w * FACTOR); // 右上角
        ctx.closePath();

    },
});

graphic.registerShape('LeftRectShape', LeftRectShape);

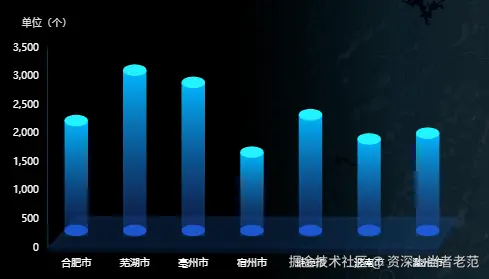

注册一个椭圆（图1中圆柱体的顶部面）

// 绘制一个椭圆
const EllipseShape = graphic.extendShape({
  shape: {
    x: 0,
    y: 0,
    width: 0,
    height: 0,
  },
  buildPath: function (ctx, shape) {
    /**
     * 绘制椭圆形，这是一个固定的公式：
     * x、y 表示椭圆的圆心坐标
     * w、y 表示椭圆的X、Y方向的直径。
     * kappa 理解为椭圆的绘制因子，固定值。
     */
    const { x, y, width: w, height: h } = shape;
    const kappa = 0.5522848;
    const ox = (w / 2) * kappa;
    const oy = (h / 2) * kappa;
    const xe = x + w;
    const ye = y + h;
    const xm = x + w / 2;
    const ym = y + h / 2;

    ctx.moveTo(x, ym);
    ctx.bezierCurveTo(x, ym - oy, xm - ox, y, xm, y);
    ctx.bezierCurveTo(xm + ox, y, xe, ym - oy, xe, ym);
    ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);
    ctx.bezierCurveTo(xm - ox, ye, x, ym + oy, x, ym);
    ctx.closePath();
  },
});

// 注册
graphic.registerShape('EllipseShape', EllipseShape);

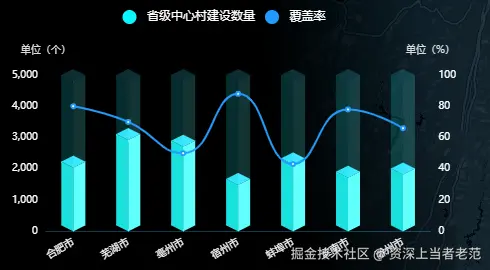

案例一（图2）

// 我们将立方体的顶部矩形定义为一个矩形，矩形的宽度和高度比值设定为 0.5 (可自己设定合适的值)。
const FACTOR = 0.5;

useEffect(() => {
  if (!echartsInstanceRef.current) {
    echartsInstanceRef.current = echartsInit(dvRef.current);

    // 立方体左侧面的图形类
    const LeftRectShape = graphic.extendShape({
      // shape 是一个固定值。
      shape: {
        x: 0,
        y: 0,
        width: 0,
        height: 0,
      },
      // ctx 其实就是 canvas.getContext('2d')。可以使用 ctx 绘制 arc、rect、bezierCurveTo 等形状
      // 没有 transform 等这样的 api。
      // shape 是绘制的图形的尺寸和位置信息。
      buildPath: function (ctx, shape) {
        // 注意：shape 其实 dataTime 调用 renderItem() 方法是返回的图形定义。
        const { width: w, height: h, x, y } = shape;

        // 绘制一个平面
        ctx.moveTo(x, y); // 左上角
        ctx.lineTo(x, y + h); // 左下角
        ctx.lineTo(x + w, y + h + w * FACTOR); // 右下角
        ctx.lineTo(x + w, y + w * FACTOR); // 右上角
        ctx.closePath();
      },
    });
    // 立方体右侧面的图形类
    const RightRectShape = graphic.extendShape({
      shape: {
        x: 0,
        y: 0,
        width: 0,
        height: 0,
      },
      buildPath: function (ctx, shape) {
        const { width: w, height: h, x, y } = shape;

        ctx.moveTo(x, y + w * FACTOR);
        ctx.lineTo(x, y + w * FACTOR + h);
        ctx.lineTo(x + w, y + h);
        ctx.lineTo(x + w, y);
        ctx.closePath();
      },
    });

    const TopRectShape = graphic.extendShape({
      shape: {
        x: 0,
        y: 0,
        width: 0,
        height: 0,
      },
      buildPath: function (ctx, shape) {
        const { width: w, x, y } = shape;

        ctx.moveTo(x, y);
        ctx.lineTo(x + w / 2, y + (w / 2) * FACTOR);
        ctx.lineTo(x + w, y);
        ctx.lineTo(x + w / 2, y - (w / 2) * FACTOR);
        ctx.closePath();
      },
    });

    graphic.registerShape('LeftRectShape', LeftRectShape);
    graphic.registerShape('RightRectShape', RightRectShape);
    graphic.registerShape('TopRectShape', TopRectShape);
  }

  // 左侧填充色
  const colorLeft = new graphic.LinearGradient(0, 0, 0, 1, [
    { color: '#2C8CAE', offset: 0 },
    { color: '#1AE1DE', offset: 0 },
  ]);
  // 右侧填充色
  const colorRight = new graphic.LinearGradient(0, 0, 0, 1, [
    { color: '#3398BC', offset: 0 },
    { color: '#60FFFD', offset: 0 },
  ]);

  const options: EChartsOption = {
    tooltip: {
      show: true,
      trigger: 'axis',
      axisPointer: {
        type: 'shadow',
      },
    },
    legend: {
      show: true,
      orient: 'horizontal',
      icon: 'circle',
      textStyle: {
        color: '#fff',
      },
    },
    grid: {
      left: 20,
      right: 0,
      bottom: 0,
      top: 70,
      containLabel: true,
    },
    xAxis: [
      {
        show: true,
        type: 'category',
        boundaryGap: true,
        axisLabel: {
          color: '#fff',
          fontSize: 10,
          rotate: 30,
          margin: 10,
        },
        axisTick: { show: false },
        splitLine: { show: false },
        axisLine: {
          show: true,
          lineStyle: {
            width: 1,
            color: '#37B6F2',
            opacity: 0.32,
          },
        },
      },
    ],
    yAxis: [
      {
        show: true,
        alignTicks: true,
        type: 'value',
        name: '单位（个）',
        nameTextStyle: {
          color: '#ddd',
          fontSize: 10,
          align: 'center',
        },
        nameGap: 20,
        nameLocation: 'end',
        axisLabel: {
          inside: false,
          color: '#fff',
          fontSize: 10,
        },
        axisLine: {
          show: false,
          lineStyle: {
            width: 1,
            color: '#37B6F2',
            opacity: 0.32,
          },
        },
        splitLine: { show: false },
      },
      {
        show: true,
        type: 'value',
        max: 100,
        name: '单位（%）',
        nameTextStyle: {
          color: '#ddd',
          fontSize: 10,
          align: 'center',
        },
        nameGap: 20,
        nameLocation: 'end',
        axisLabel: {
          inside: false,
          color: '#fff',
          fontSize: 10,
        },
        axisLine: { show: false },
        splitLine: { show: false },
      },
    ],
    series: [
      {
        type: 'custom',
        color: '#0BF6FF',
        name: props.source[0][1],
        // name: '省级中心村建设数量（单位：个）',
        yAxisIndex: 0,
        xAxisIndex: 0,
        animation: true,
        renderItem: function (params: any, api: any): any {
            const [x, y] = api.coord([api.value(0), api.value(1)]);
            const [w, h] = api.size([api.value(0), api.value(1)]);

            const { y: gridY, height: gridH } = params.coordSys;

            // w 表示整个图像的宽度，理论上我们将立方体分为 LeftRectShape 和 RightRectShape，
            // 所以每个 rect 的宽度就是 w/2，
            const rectWidth = w / 2 * 0.5;
            return {
              type: 'group',
              children: api.value(1) > 0 ? [
                {
                  type: 'LeftRectShape',
                  x: x - rectWidth,
                  y: y,
                  shape: {
                    // 立方体左侧面的宽度
                    width: rectWidth,
                    // 立方体的高度
                    height: h - rectWidth * FACTOR,
                  },
                  enterFrom: {
                    // 淡入
                    style: { opacity: 0 },
                    // y: 0,
                    shape: {
                      height: 0,
                    },
                    y: gridH + gridY,
                  },
                  style: {
                    fill: colorLeft,
                  },
                },
                {
                  type: 'RightRectShape',
                  x: x,
                  y: y,
                  shape: {
                    // 立方体左侧面的宽度
                    width: rectWidth,
                    // 立方体的高度
                    height: h - rectWidth * FACTOR,
                  },
                  enterFrom: {
                    // 淡入
                    style: { opacity: 0 },
                    // y: 0,
                    shape: {
                      height: 0,
                    },
                    y: gridH + gridY,
                  },
                  style: {
                    fill: colorRight,
                  },
                },
                {
                  type: 'TopRectShape',
                  x: x - rectWidth,
                  y: y,
                  shape: {
                    // 立方体顶部矩形的宽度
                    width: rectWidth * 2,
                    // 立方体的高度
                    height: h - rectWidth * FACTOR,
                  },
                  enterFrom: {
                    // 淡入
                    style: { opacity: 0 },
                    // y: 0,
                    shape: {
                      height: 0,
                    },
                    y: gridH + gridY,
                  },
                  style: {
                    fill: '#38E3FF',
                  },
                },

                /* 绘制 bar 的背景 */
                {
                  type: 'LeftRectShape',
                  shape: {
                    x: x - rectWidth,
                    y: gridY,
                    // 立方体的宽度
                    width: rectWidth,
                    // 立方体的高度
                    height: gridH - rectWidth * FACTOR,
                  },
                  enterFrom: {
                    // 淡入
                    style: { opacity: 0 },
                  },
                  style: {
                    fill: colorLeft,
                    opacity: 0.2,
                  },
                },
                {
                  type: 'RightRectShape',
                  shape: {
                    x: x,
                    y: gridY,
                    // 立方体的宽度
                    width: rectWidth,
                    // 立方体的高度
                    height: gridH - rectWidth * FACTOR,
                  },
                  enterFrom: {
                    // 淡入
                    style: { opacity: 0, },
                  },
                  style: {
                    fill: colorRight,
                    opacity: 0.2,
                  },
                },
                {
                  type: 'TopRectShape',
                  shape: {
                    x: x - rectWidth,
                    y: gridY,
                    // 立方体顶部矩形的宽度
                    width: rectWidth * 2,
                    // 立方体的高度
                    height: gridH - rectWidth * FACTOR,
                  },
                  enterFrom: {
                    // 淡入
                    style: { opacity: 0 },
                  },
                  style: {
                    fill: '#38E3FF',
                    opacity: 0.2,
                  },
                },
              ] : [],
            };
        },
        tooltip: {
          show: true,
          valueFormatter: (value: any) => `${value}个`,
        },
      },
      {
        type: 'line',
        name: props.source[0][2],
        color: '#229AFF',
        // name: '覆盖率（单位：%）',
        yAxisIndex: 1,
        xAxisIndex: 0,
        encode: {
          x: '城市名称',
          y: '覆盖率',
        },
        smooth: true,
        lineStyle: {
          color: '#229AFF',
        },
        tooltip: {
          valueFormatter: (value: any) => `${value.toFixed(2)}%`,
        },
      },
    ],
    dataset: {
      source: props.source,
    },
  };

  echartsInstanceRef.current.setOption(options);
}, [props.source]);

案例二（图3）

// 绘制一个椭圆
const EllipseShape = graphic.extendShape({
  shape: {
    x: 0,
    y: 0,
    width: 0,
    height: 0,
  },
  buildPath: function (ctx, shape) {
    /**
     * 绘制椭圆形，这是一个固定的公式：
     * x、y 表示椭圆的圆心坐标
     * w、y 表示椭圆的 X、Y 方向的直径。
     * kappa 理解为椭圆的绘制因子，固定值。
     */
    const { x, y, width: w, height: h } = shape;
    const kappa = 0.5522848;
    const ox = (w / 2) * kappa;
    const oy = (h / 2) * kappa;
    const xe = x + w;
    const ye = y + h;
    const xm = x + w / 2;
    const ym = y + h / 2;

    ctx.moveTo(x, ym);
    ctx.bezierCurveTo(x, ym - oy, xm - ox, y, xm, y);
    ctx.bezierCurveTo(xm + ox, y, xe, ym - oy, xe, ym);
    ctx.bezierCurveTo(xe, ym + oy, xm + ox, ye, xm, ye);
    ctx.bezierCurveTo(xm - ox, ye, x, ym + oy, x, ym);
    ctx.closePath();
  },
});
graphic.registerShape('EllipseShape', EllipseShape);

series: {
  type: 'custom',
  name: props.source[0][1],
  animation: true,
  renderItem: function (params: any, api: any): any {
    // 注意，x 的坐标默认和 X 轴的刻度线时对齐的。
    const [x, y] = api.coord([api.value(0), api.value(1)]);
    const [w, h] = api.size([api.value(0), api.value(1)]);

    const { y: gridY, height: gridH } = params.coordSys;

    // w 表示图形的宽度，这个宽度是 echarts 自己算出来的；
    // 我们应该根据 w 来计算，否则当数量量变化时无法实现图像的自适应。
    // 0.4 表示每个图形之间就都有 0.6w 的间隙了，更美观。
    const ellipseRadiusX = w / 2 * 0.4;
    // 椭圆的 Y 轴半径是 X 轴半径的一般
    const ellipseRadiusY = ellipseRadiusX * 0.5;

    return {
      type: 'group',
      children: api.value(1) > 0 [
        {
          // 绘制矩形
          type: 'rect',
          x: x - ellipseRadiusX,
          y: y,
          shape: {
            // 圆柱体的宽度
            width: ellipseRadiusX * 2,
            // 圆柱体的高度
            height: h - ellipseRadiusY * 2,
          },
          style: {
            fill: colorSteps,
          },
          enterFrom: {
            style: { opacity: 0 },
            // 高度为 0
            shape: { height: 0 },
            // 入场动画，图像的 y 在X 轴线位置
            y: gridY + gridH,
          }
        },
        {
          // 圆柱形顶部的椭圆绘制
          type: 'EllipseShape',
          x: x - ellipseRadiusX,
          y: y - ellipseRadiusY,
          shape: {
            width: ellipseRadiusX * 2,
            height: ellipseRadiusY * 2,
          },
          style: {
            fill: '#21F3FF',
          },
          // 顶部椭圆的动画是从下往上的，和圆柱体的高度递增动画保持一致。
          enterFrom: {
            style: { opacity: 0 },
            y: gridY + gridH,
          }
        },
        {
          // 圆柱形底部的椭圆绘制
          type: 'EllipseShape',
          x: x - ellipseRadiusX,
          // 与 X 轴线保持一定的距离（图像向上偏移 10 pixels）。
          // 注意，椭圆圆心坐标为（x，y + radiusY），所以这里是 ellipseRadiusY * 2 - 10。
          y: gridY + gridH - ellipseRadiusY * 2 - 10,
          shape: {
            width: ellipseRadiusX * 2,
            height: ellipseRadiusY * 2,
          },
          style: {
            fill: '#1F61EA',
            opacity: 0.8,
          },
          // 圆柱体的底部椭圆的只需要设置一个透明度渐变就行。他不需要移动的
          enterFrom: {
            style: { opacity: 0 },
          }
        },
      ] : [],
    };
  },
},

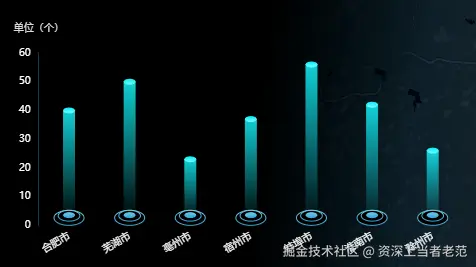

案例三（图三）

series: {
  type: 'custom',
  name: props.source[0][1],
  animation: true,
  renderItem: function (params: any, api: any): any {
    const [x, y] = api.coord([api.value(0), api.value(1)]);
    const [w, h] = api.size([api.value(0), api.value(1)]);

    const { y: gridY, height: gridH } = params.coordSys;

    const H = gridY + gridH;

    const ellipseRadiusX = w * 0.5 * 0.25;
    const ellipseRadiusY = ellipseRadiusX * 0.5;

    return {
      type: 'group',
      children: api.value(1) > 0 [
        {
          // 绘制矩形
          type: 'rect',
          // 要保证圆柱体的中心和X轴刻度线保持对齐
          x: x - ellipseRadiusX,
          y: y,
          shape: {
            // 圆柱体的宽度，
            width: ellipseRadiusX * 2,
            // 圆柱体的高度
            height: h - ellipseRadiusY,
          },
          style: {
            fill: new graphic.LinearGradient(0, 0, 0, 1, [
              { color: 'rgba(18, 229, 237, 0.9)', offset: 0 },
              { color: 'rgba(18, 229, 237, 0)', offset: 1 },
            ]),
          },
          // 动画
          enterFrom: {
            style: { opacity: 0 },
            y: H - ellipseRadiusY * 2 * 2.5,
            shape: { height: 0 },
          }
        },
        {
          // 圆柱形底部的椭圆环（外）
          type: 'EllipseShape',
          x: x - ellipseRadiusX * 2.5,
          // 顶部椭圆外环的边应该与 X 轴线对齐，减去 ellipseRadiusY * 2 * 2.5
          // 是因为椭圆的圆心坐标是(x, y + radiusY)，所以才要乘以 2
          y: H - ellipseRadiusY * 2 * 2.5,
          // 2.5 表示缩放因子
          shape: {
            width: ellipseRadiusX * 2 * 2.5,
            height: ellipseRadiusY * 2 * 2.5,
          },
          style: {
            stroke: new graphic.LinearGradient(0, 0, 0, 1, [
              { color: '#38A0D6', offset: 1 },
              { color: '#6DCDE6', offset: 0 },
            ]),
          },
          enterFrom: {
            style: { opacity: 0 },
          }
        },
        {
          // 圆柱形底部的椭圆环（内）
          type: 'EllipseShape',
          x: x - ellipseRadiusX * 1.8,
          y: H - ellipseRadiusY * 2 * 2.5,
          shape: {
            width: ellipseRadiusX * 2 * 1.8,
            height: ellipseRadiusY * 2 * 1.8,
          },
          style: {
            stroke: new graphic.LinearGradient(0, 0, 0, 1, [
              { color: '#38A0D6', offset: 1 },
              { color: '#6DCDE6', offset: 0 },
            ]),
          },
          enterFrom: {
            style: { opacity: 0 },
          }
        },
        {
          // 圆柱形顶部的椭圆绘制
          type: 'EllipseShape',
          x: x - ellipseRadiusX,
          y: y - ellipseRadiusY,
          shape: {
            width: ellipseRadiusX * 2,
            height: ellipseRadiusY * 2,
          },
          style: {
            fill: new graphic.LinearGradient(0, 0, 0, 1, [
              { color: '#00F0FF', offset: 0 },
              { color: '#7BF7FF', offset: 1 },
            ]),
          },
          enterFrom: {
            style: { opacity: 0 },
            y: H - ellipseRadiusY * 2 * 2.5,
          }
        },
        {
          // 圆柱形底部的椭圆绘制
          type: 'EllipseShape',
          x: x - ellipseRadiusX,
          y: H - ellipseRadiusY * 2 * 2.2,
          shape: {
            width: ellipseRadiusX * 2,
            height: ellipseRadiusY * 2,
          },
          style: {
            fill: new graphic.LinearGradient(0, 0, 0, 1, [
              { color: '#38A0D6', offset: 1 },
              { color: '#6DCDE6', offset: 0 },
            ]),
          },
          enterFrom: {
            style: { opacity: 0 },
          }
        },
      ] : [],
    };
},

Echarts 中如何绘制自定义图像、动画

series-custom

开发者自定义渲染逻辑（renderItem 函数）

renderItem(params, api)

renderItem.arguments 介绍

params.dataIndex

params.seriesName

params.dataInsideLength

params.encode

params.coordSys

api.value()

api.coord()

api.size()

renderItem.return 介绍

组合类型

type

x、y

rotation

scaleX、scaleY

originX、originY

transition

enterFrom

leaveTo

enterAnimation

updateAnimation、leaveAnimation

z2

width

height

children

单个类型

type

组合类型中所有的属性在这里都有，单类型中没有 children、width、height 属性。介绍几个不一样的属性：

shape

style

自定义图形类型

注册一个面（图2中立方体的左侧面）

注册一个椭圆（图1中圆柱体的顶部面）

案例一（图2）

案例二（图3）

案例三（图三）

`renderItem(params, api)`

`renderItem.arguments` 介绍

`params.dataIndex`

`params.seriesName`

`params.dataInsideLength`

`params.encode`

`params.coordSys`

`api.value()`

`api.coord()`

`api.size()`

`renderItem.return` 介绍
