1.简介
对于大棚成片的农业园区，物联网也可实现自动信息检测与控制。通过配备无线传感节点，每个无线传感节点可监测各类环境参数。通过接收无线传感汇聚节点发来的数据，进行存储、显示和数据管理，可实现所有基地测试点信息的获取、管理和分析处理，并以直观的图表和曲线方式显示给各个大棚的用户，同时根据种植植物的需求提供各种声光报警信息和短信报警信息，实现大棚集约化、网络化远程管理。
此外，物联网技术可应用到大棚生产的不同阶段。在大棚准备投入生产阶段，通过在大棚里布置各类传感器，可以实时分析大棚内部环境信息，从而更好地选择适宜种植的品种；在生产阶段，从业人员可以用物联网技术手段采集大棚内温度、湿度等多类信息，来实现精细管理，例如遮阳网开闭的时间，可以根据大棚内温度、光照等信息来传感控制，加温系统启动时间，可根据采集的温度信息来调控等；在产品收获后，还可以利用物联网采集的信息，把不同阶段植物的表现和环境因子进行分析，反馈到下一轮的生产中，从而实现更精准的管理，获得更优质的产品。
根据天气气候的改变，温度过高时需要将大棚薄膜开启放风，放风系统的的主要目的是用来调节温室的温度与湿度，当温室温度高于作物生长需求时，我们要打开放风口来对温室进行降温，同样湿度较大时也要进行放风口打开排湿，这样才能更好的让作物生长。放风口的展开与收拢以前都是人为操作用手一段一段的拨起来，费工费力，自动卷膜机的产生极大的便利了农户对大棚温控的管理。
本项目以STM32F103C8作为主控MCU，采用4G通讯，连接腾讯云平台实现远程监控。以24V直流减速电机实现大棚薄膜的开启与闭合，可配备两路电机驱动控制器，实现大棚左右两边独立控制。传感器模块配置温湿度传感器、风力检测传感器，同时配备微信小程序。
2.核心功能
1.STM32F103C8作为主控MCU，完成各个子模块驱动，整体功能协调与管理。
2.采用移远4G模块，AT指令集开发，通过MQTT协议连接腾讯物联网平台；
3.温湿度计模块驱动，采用RS485通讯，标准Modbus协议，将采集的温湿度数据上报至云端，可在微信小程序查看当前温湿度数据；
4.风力检测传感器驱动，采用RS485通讯，标准Modbus协议，将采集的温湿度数据上报至云端，可在微信小程序查看当前风力大小；
5.LCD显示屏幕，采用3寸LCD单色屏幕，分辨率为128*64。用于显示当前大棚温湿度数据、风力等级、实时时间，大棚薄膜开合时间；
6.设计24V电机倒转开关，用于实现24V电机正反转切换，最大可支持30A驱动电流。电机选择24V直流减速电机，额定功率160W，可带动110m大棚。
7.本地机械按钮控制，具有电源开关、一键大棚薄膜开启和关闭，大棚自动开合模式和手动开合模式切换。
3.硬件实物及设备调试

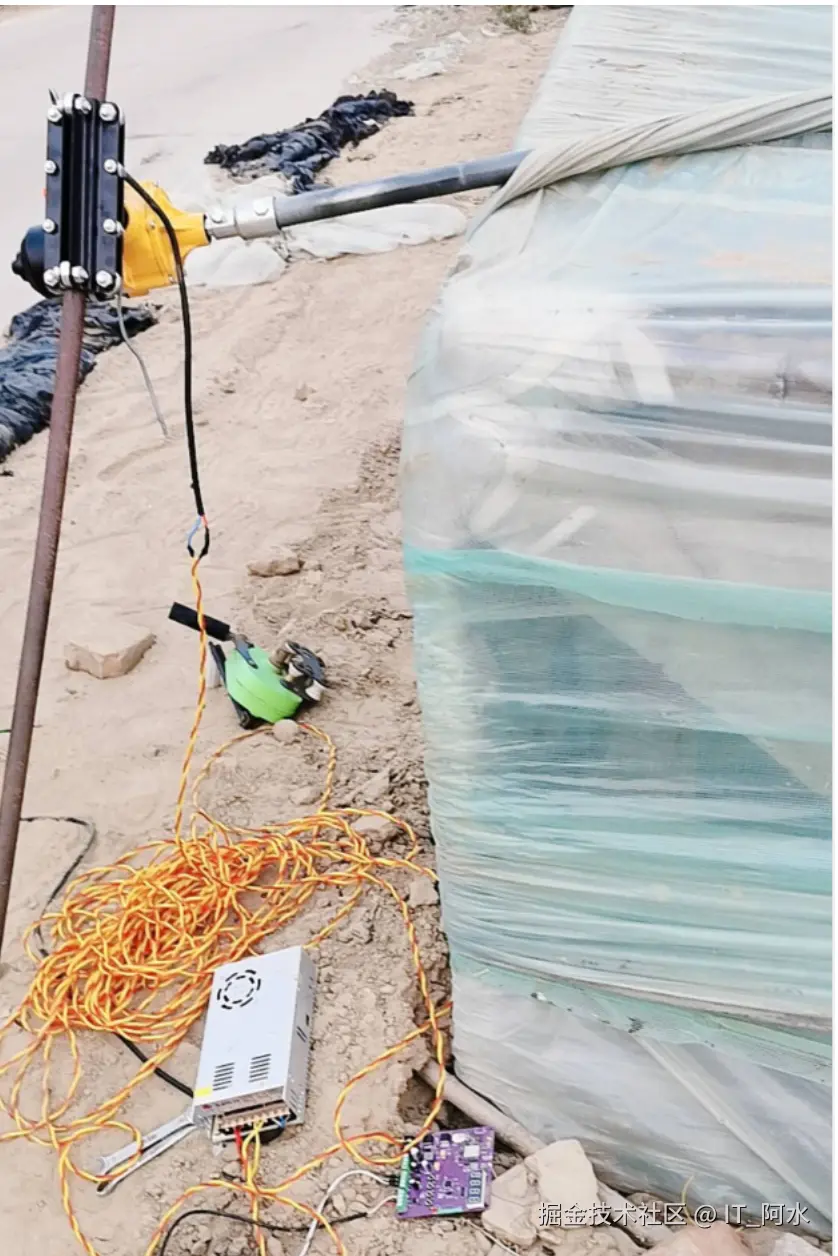

设备现场调试：

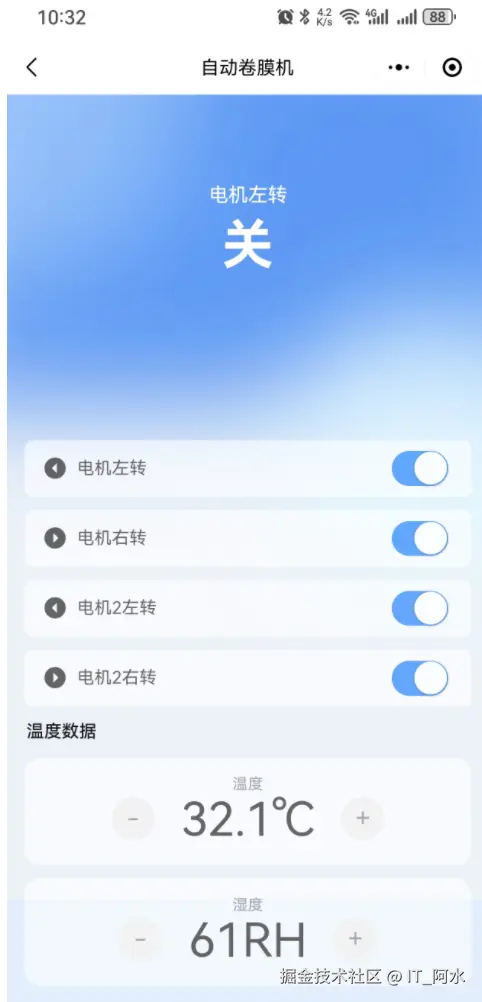

2.微信小程序
通过4G模块连接腾讯物联网平台，设计微信小程序，上报环境温湿度数据，实现设备远程控制和自动控制。
4.硬件设计

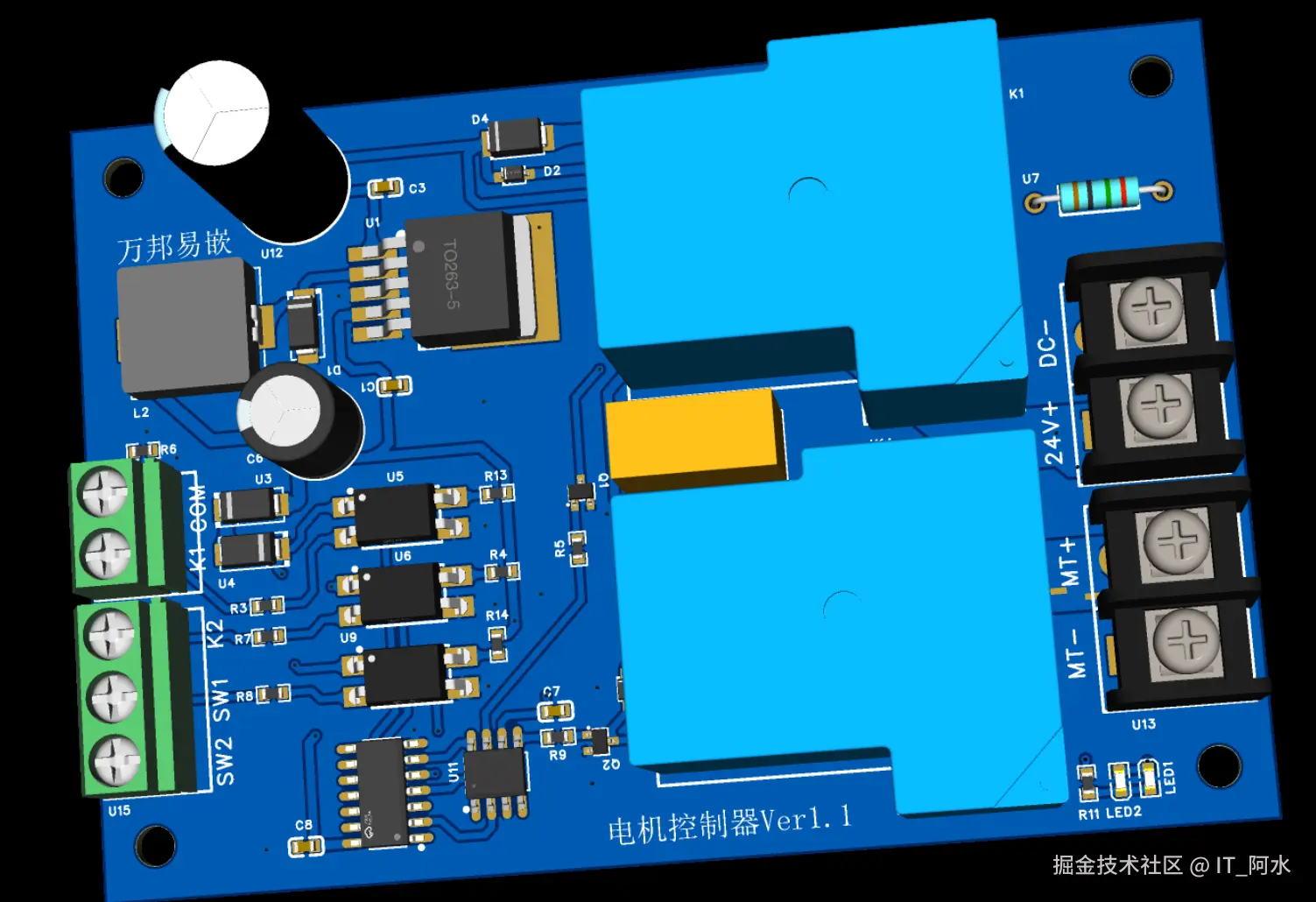

- 电机控制器。
设计电机控制器硬件，实现24V电机正反转控制，支持一键制动。

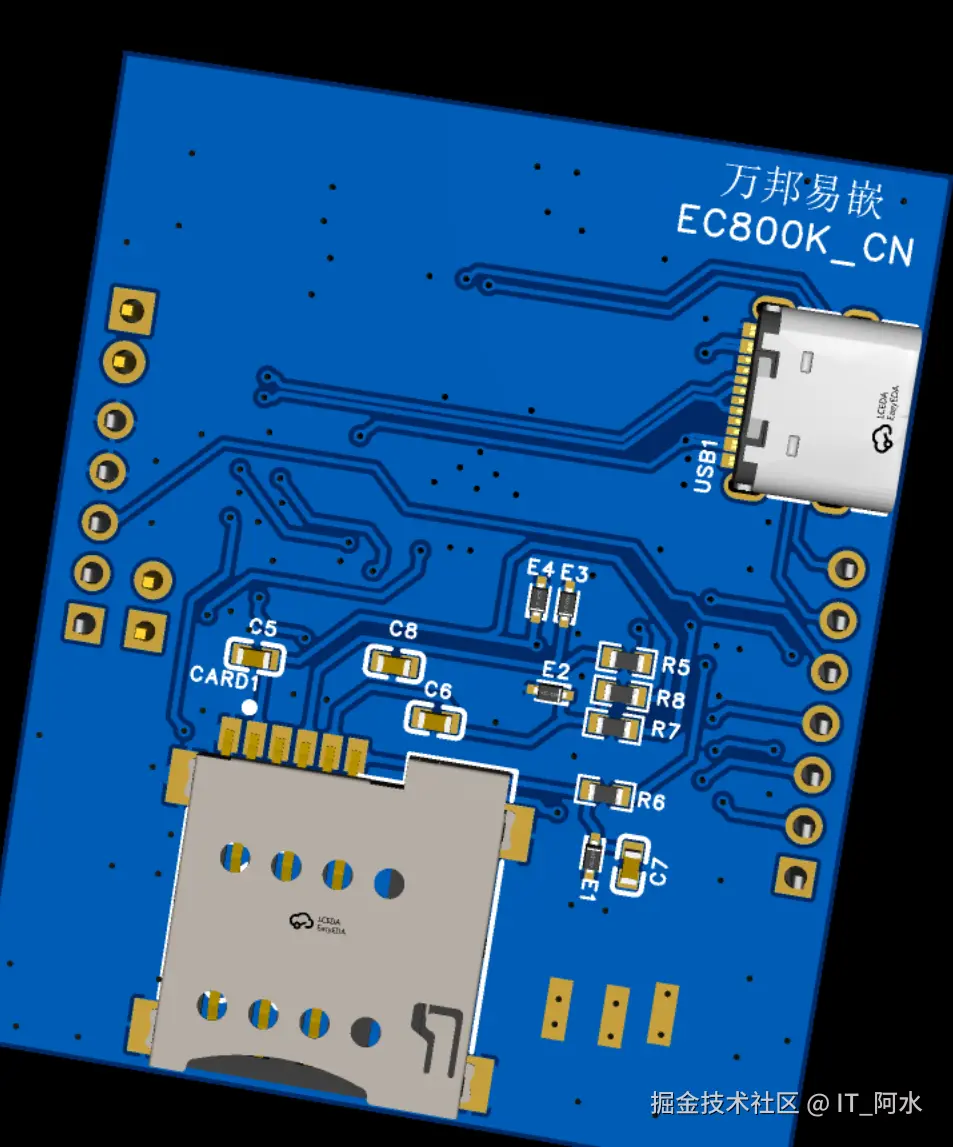

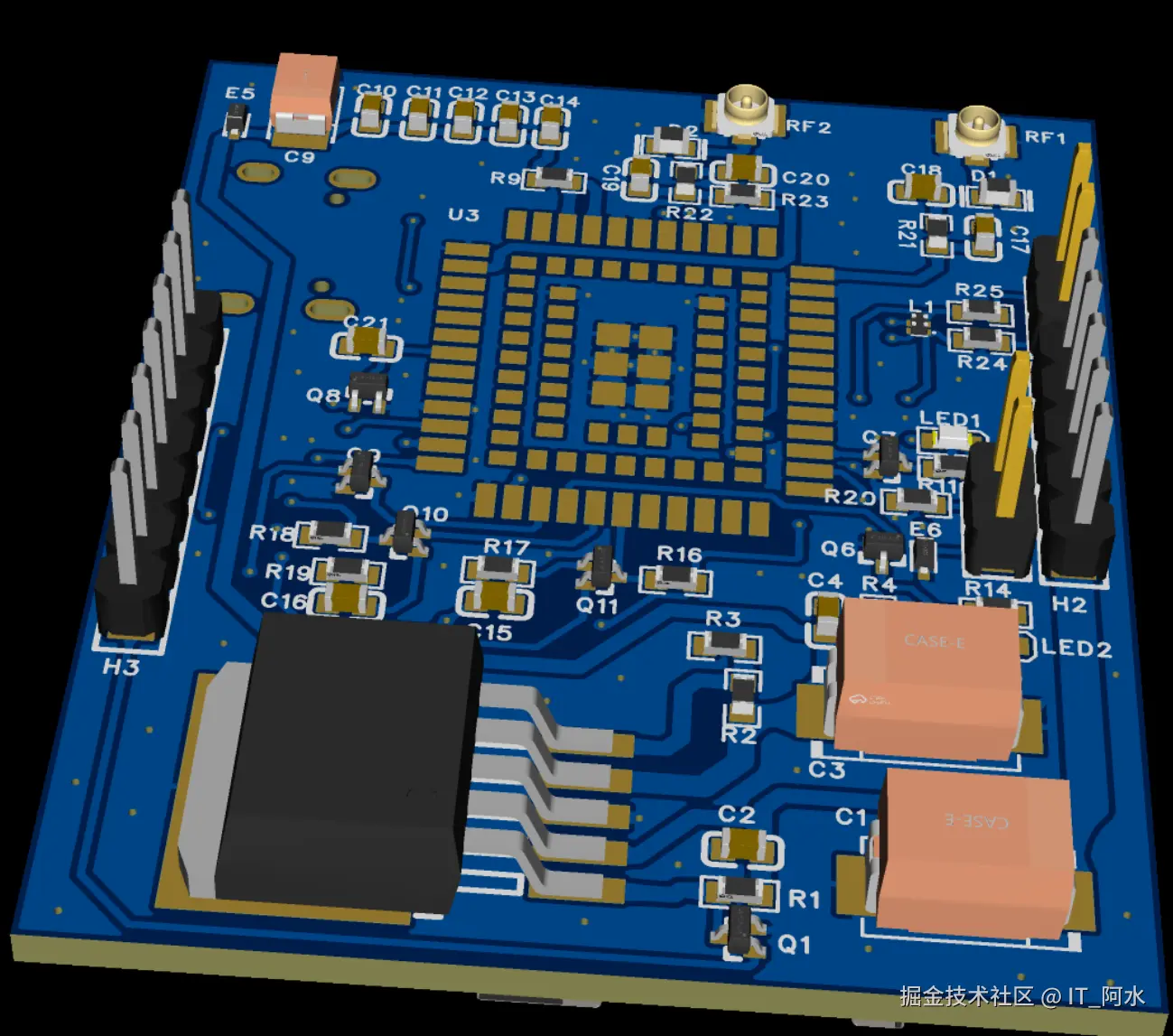

- EC800K 4G通讯
设备通讯使用移远通讯的EC800K 4G模块，采样支持12V和3.7V两种供电模式。

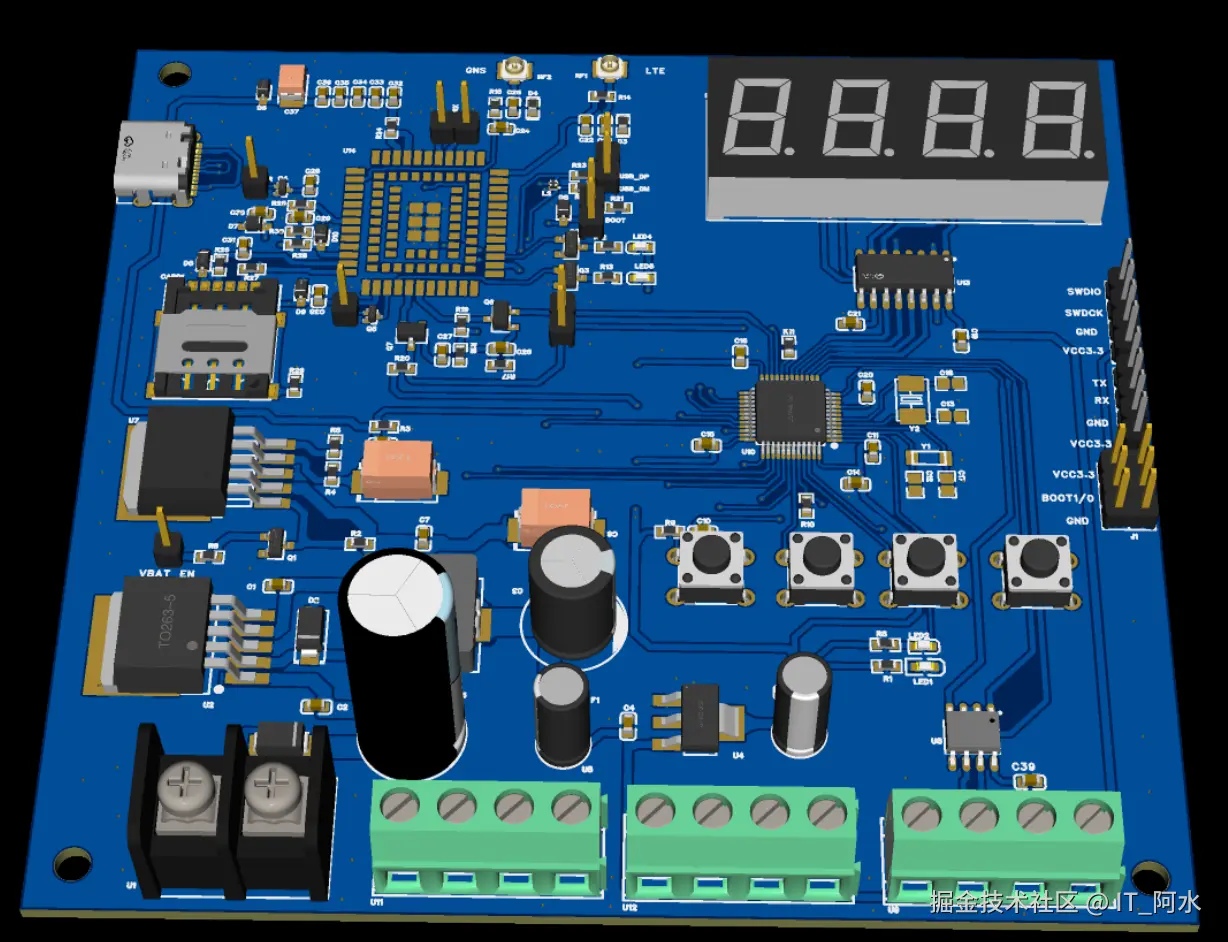

- 主控制器
主控制器以STM32F103C8为核心MCU，电源输入接口为24V,通过DC-DC实现24V转换5V,再将5V转3.3V从而实现MCU供电。数据显示使用4位数码管，外加机械按键实现手动大棚薄膜打开和闭合控制。
