计算机网络分类

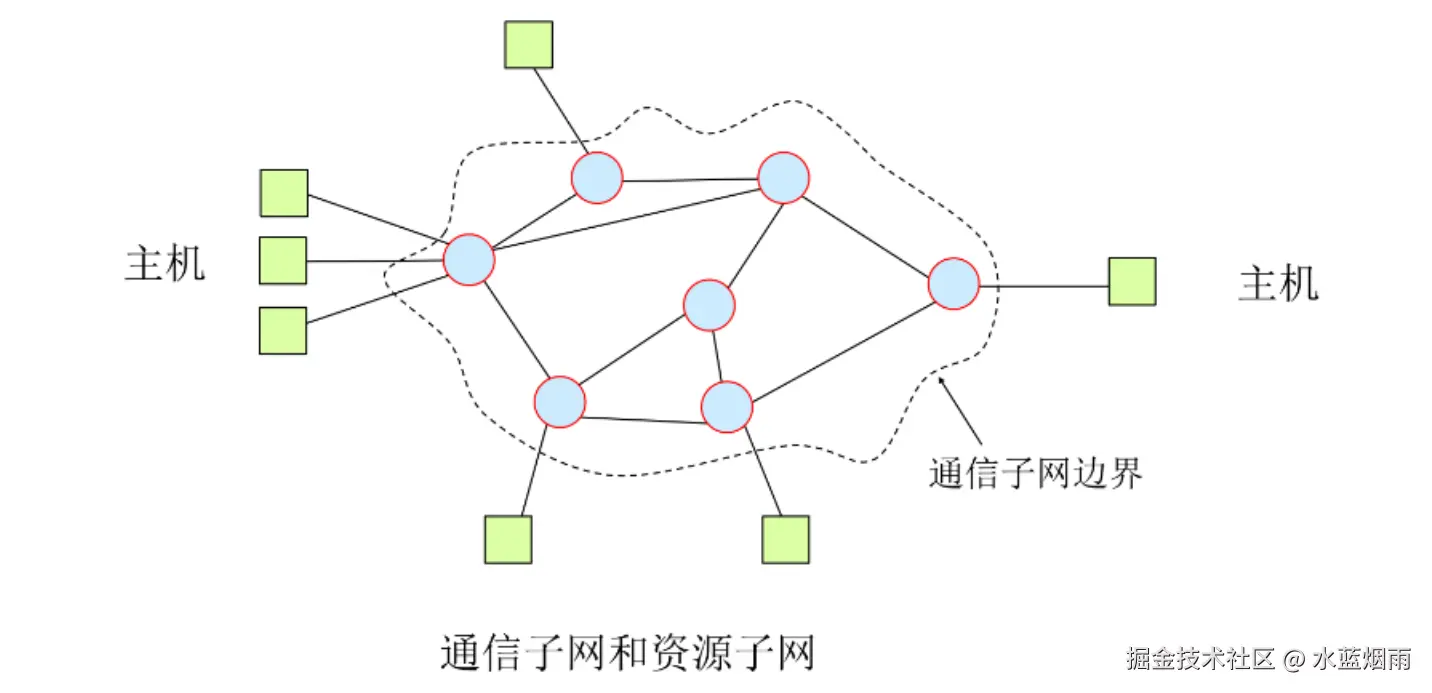

1️⃣通信子网和资源子网
- 通信子网：通信节点（集线器、交换机、路由器等）和通信链路（电话线、同轴电缆、无线电线路、卫星线路、微博中继线路和光纤缆线）。
- 用户资源子网：PC、服务器等。

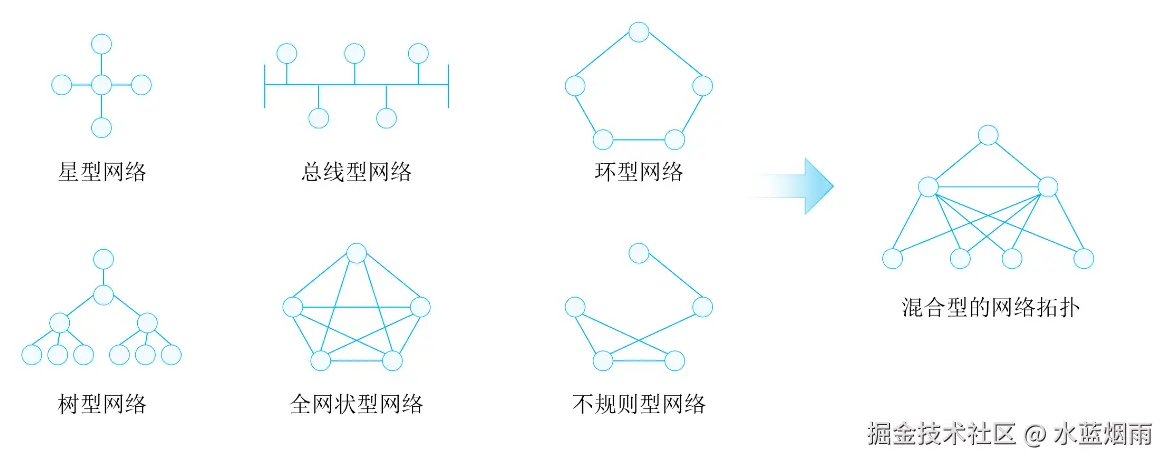

2️⃣网络拓扑结构

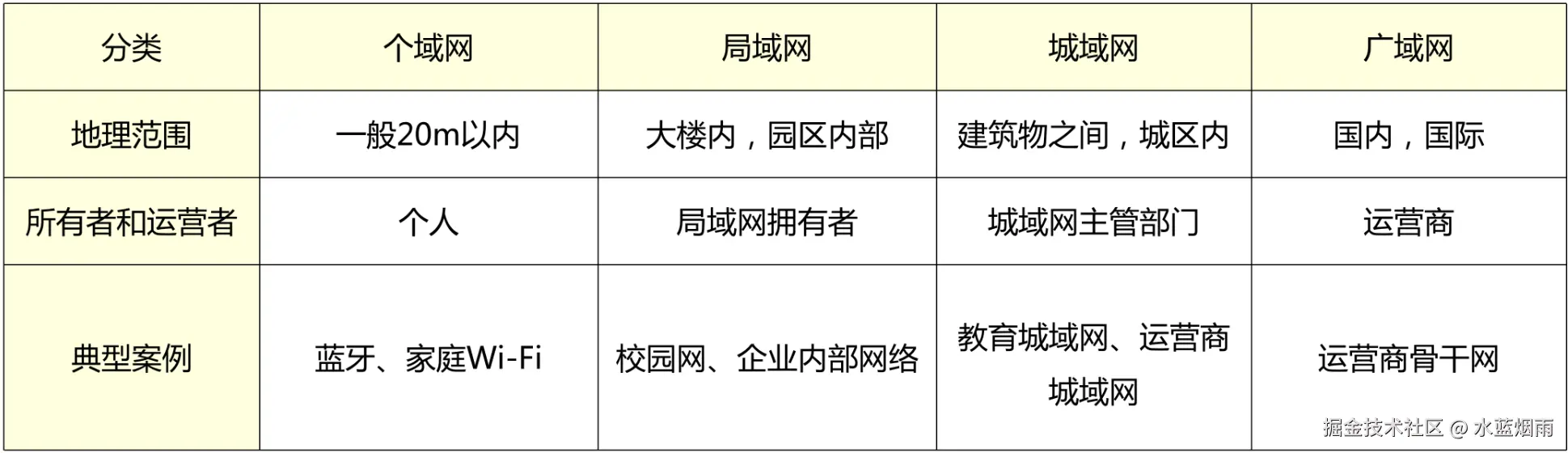

3️⃣ 计算机网络分类3：LAN MAN WAN
按照覆盖范围可以把网络分为个域网(PAN)、局域网(LAN)、城域网(MAN)、广域网(WAN)。
4️⃣其他分类方式

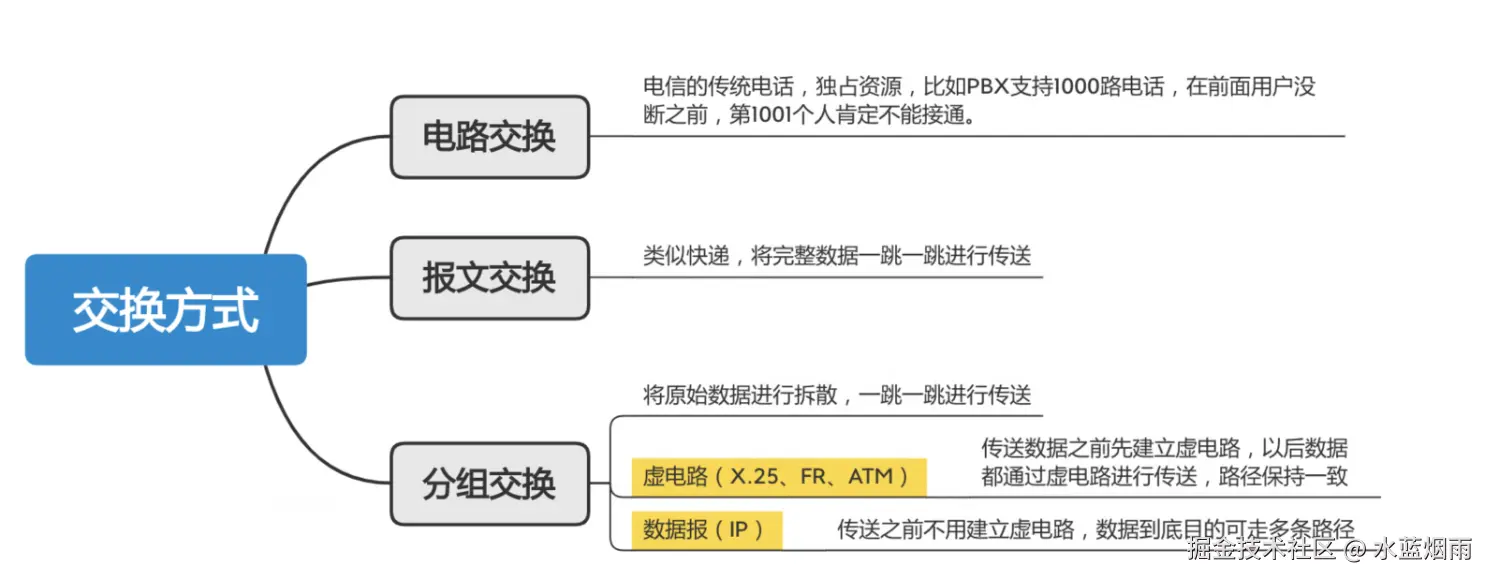

- 按照交换技术：电路交换网络、报文交换网络和分组交换网络。
- 按采用协议分类：IP网、IPX网等。
- 按传输介质分类：无线网和有线网，有线网又能分为双绞线网络、同轴电缆网络和光纤网络等。
- 按用途分类：教育网络、科研网络、商业网络及企业网络。
🕑OSI 和 TCP/IP 参考模型

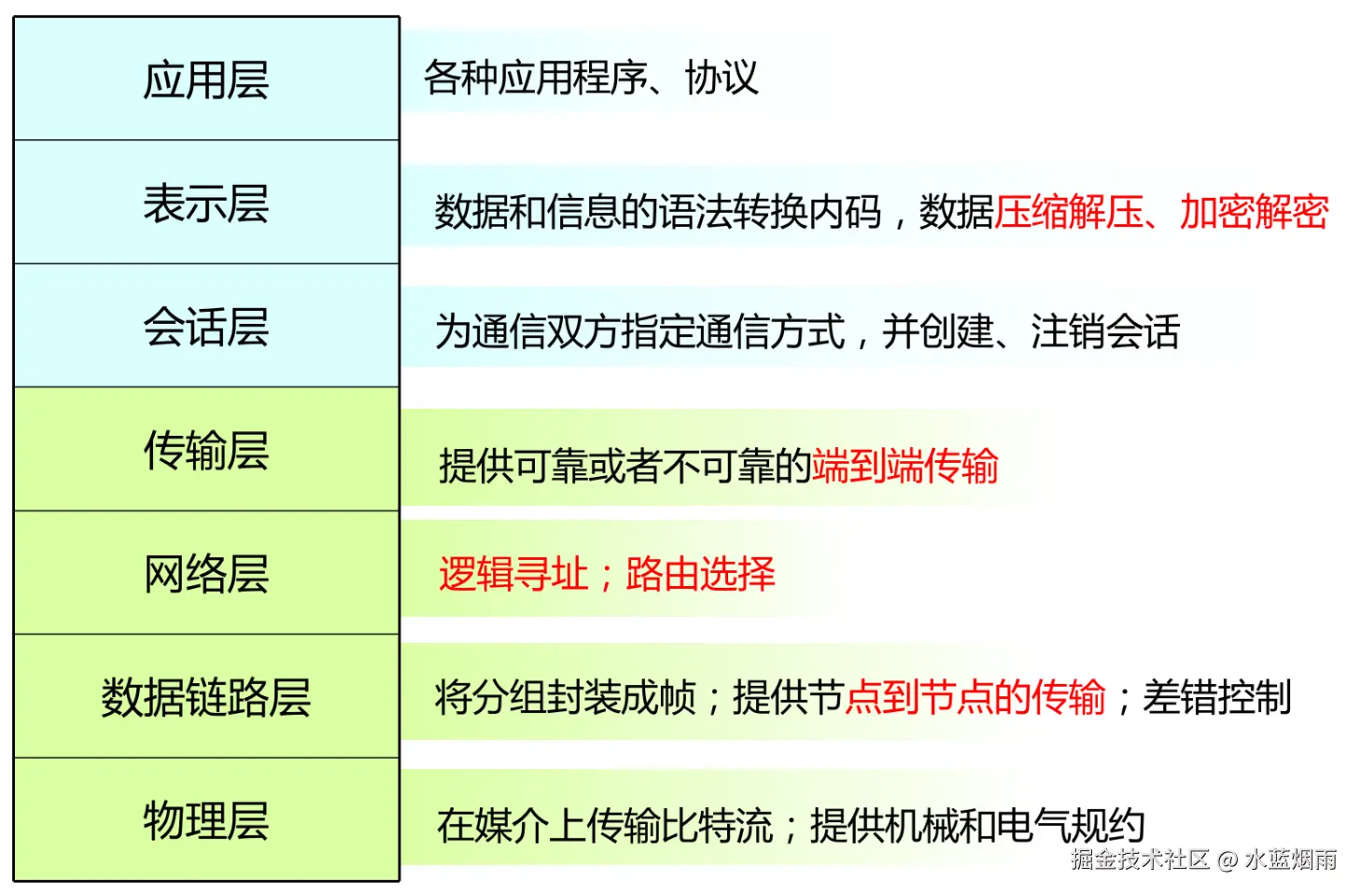

1️⃣OSI

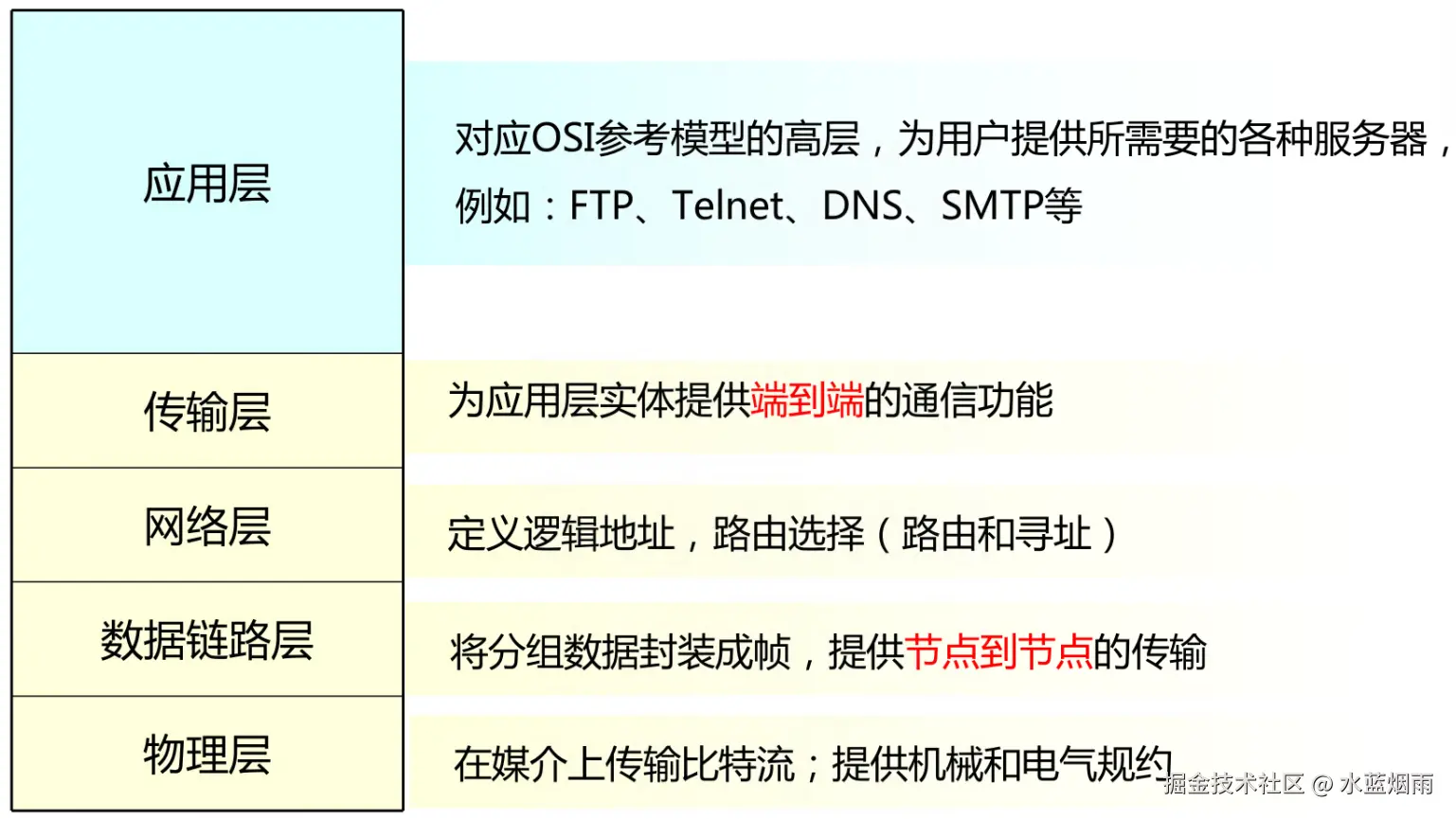

2️⃣TCP/IP

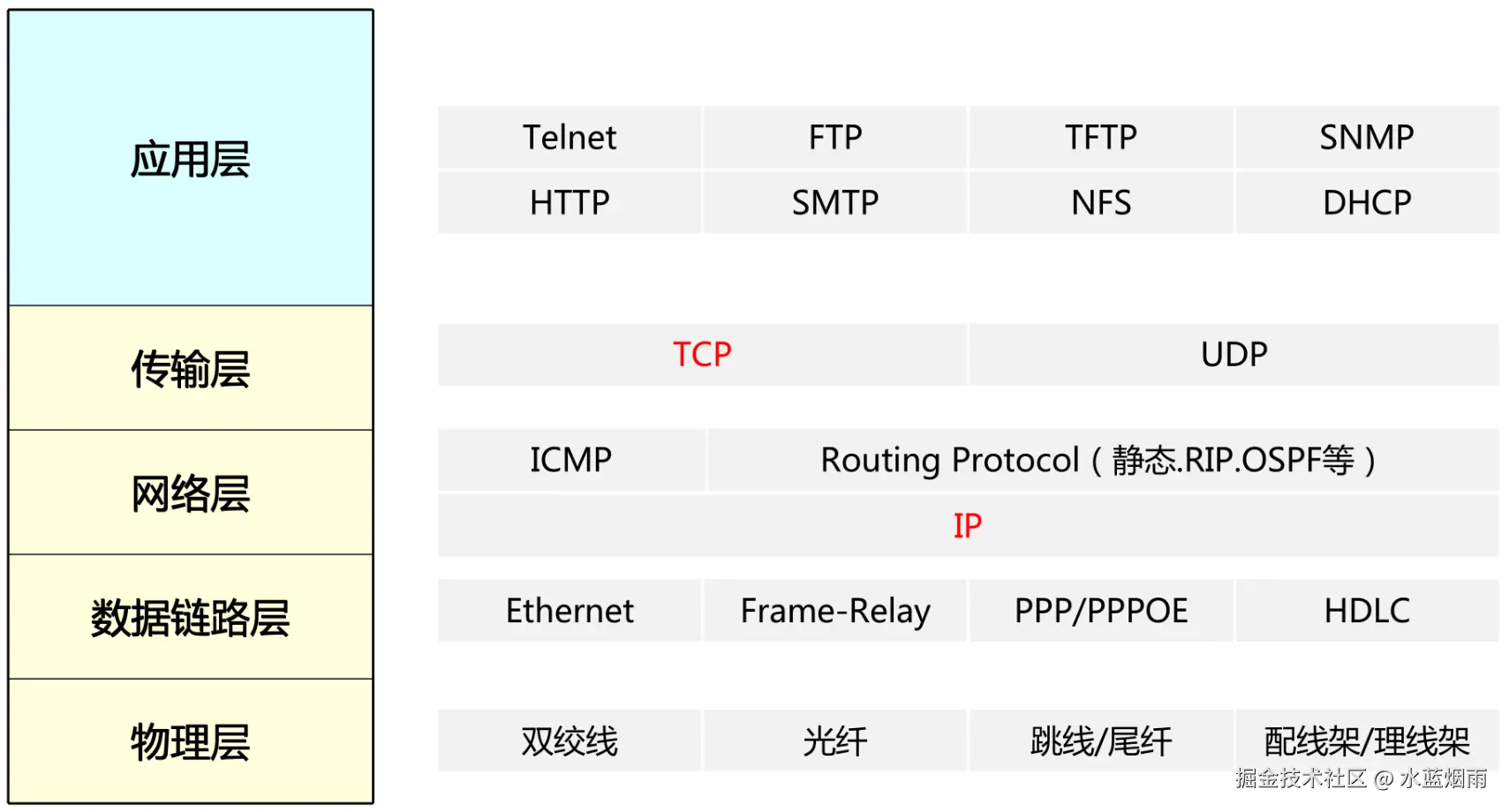

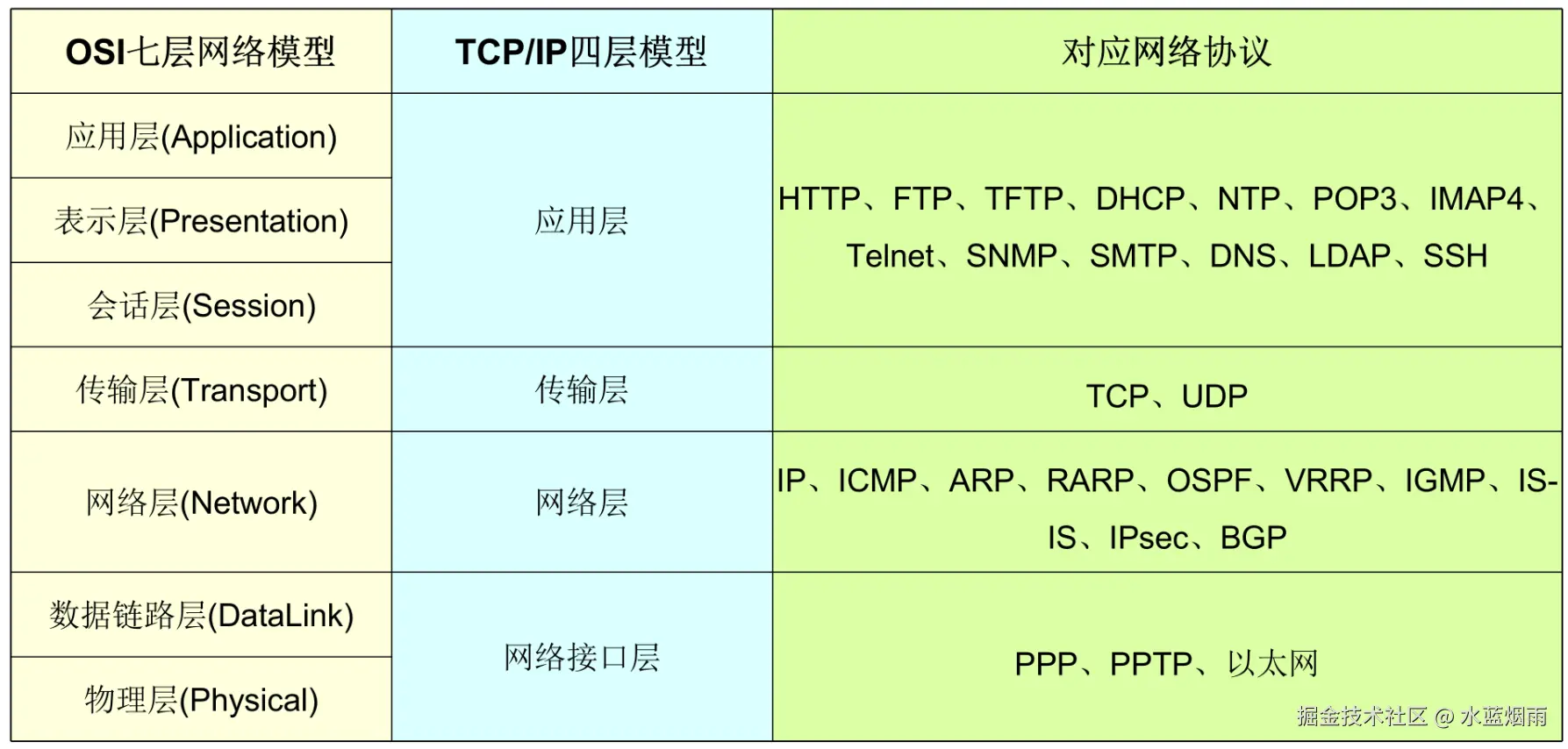

🔴TCP/IP 参考模型对应协议

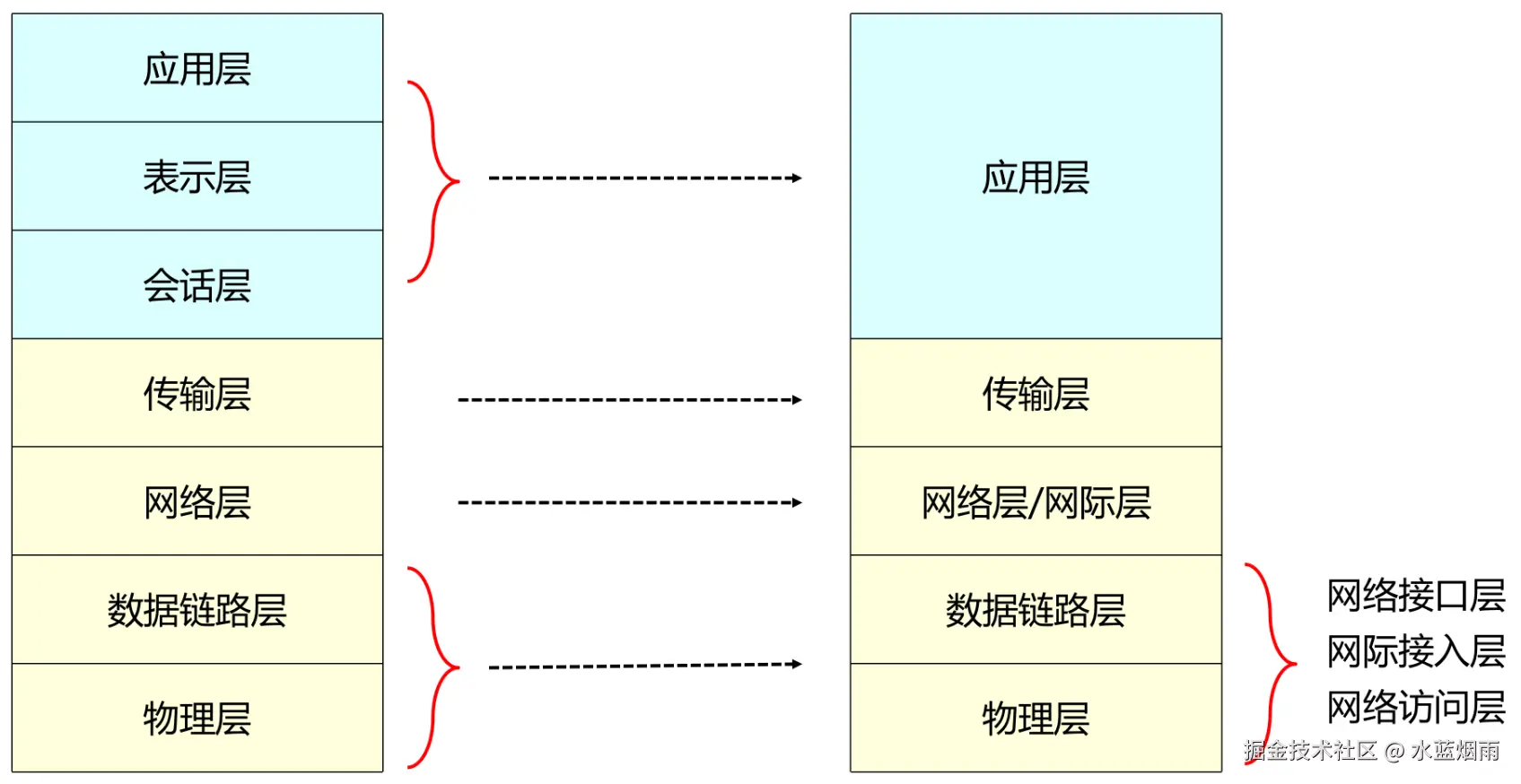

3️⃣OSI 和 TCP/IP 模型对应协议

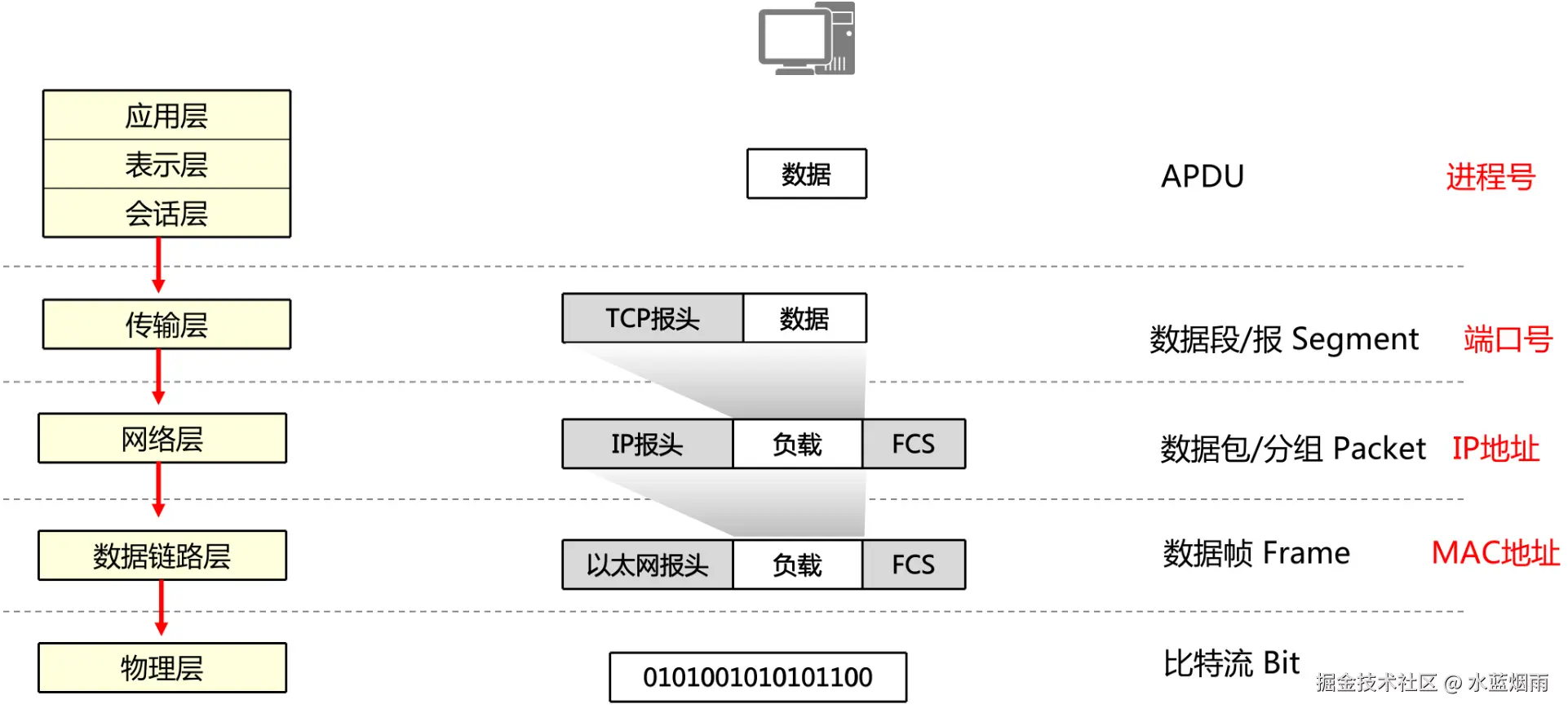

🕒数据封装与解封过程分析

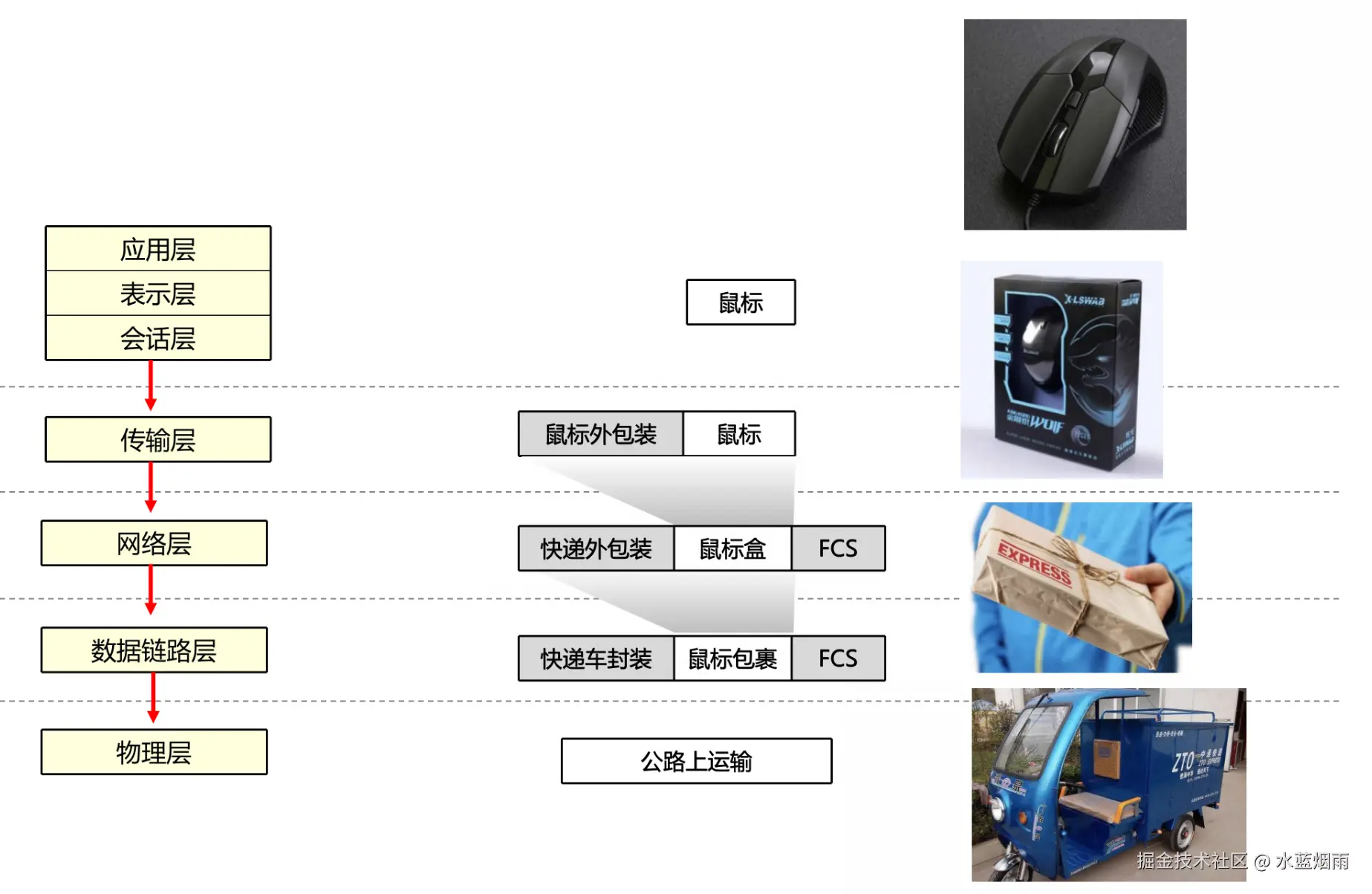

1️⃣借助 SOI 模型理解数据传输过程（封装）
2️⃣借助 OSI 模型理解数据传输过程（解封）
